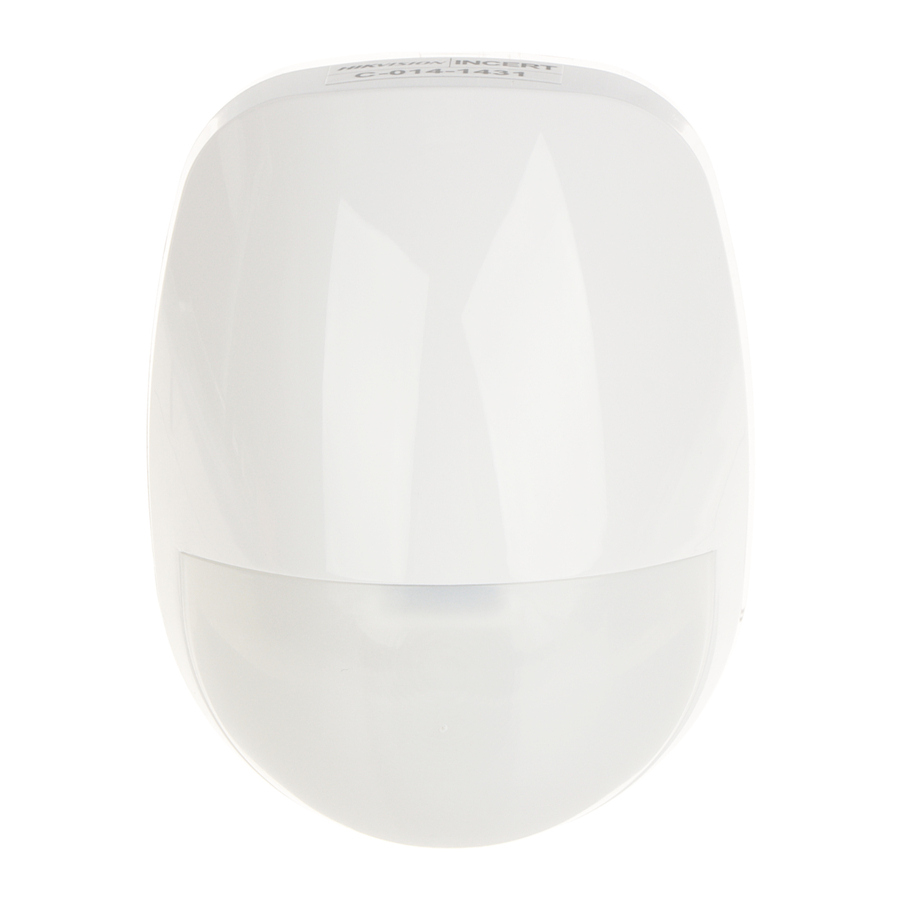

Manual pentru detectorul digital PIR de 18 m HIKVISION DS-PDP18-EG2

Introducere

Manualul include instrucțiuni pentru utilizarea și gestionarea Produsului. Imaginile, diagramele, graficele și toate celelalte informații de aici înainte sunt doar pentru descriere și explicații. Informațiile conținute în Manual pot fi modificate, fără notificare prealabilă, din cauza actualizărilor de firmware sau din alte motive. Vă rugăm să găsiți cea mai recentă versiune a acestui Manual pe site-ul web Hikvision (https://www.hikvision.com/). Vă rugăm să utilizați acest Manual cu îndrumarea și asistența profesioniștilor instruiți în susținerea Produsului.
Hikvision și alte mărci comerciale și logo-uri Hikvision sunt proprietățile Hikvision în diferite jurisdicții.
Alte mărci comerciale și logo-uri menționate sunt proprietățile proprietarilor respectivi.

Dezasamblarea detectorului

Placa de circuit imprimat (PCB)

Metoda de instalare

Instalarea plăcii posterioare a detectorului

Instalarea suportului

1. Montarea suportului de tavan (neconform EN)

   Notă: Suporturile sunt opționale.
2. Montarea suportului de perete


Sfaturi de instalare

Lentila de 18 m

Pentru a utiliza funcția de imunitate la animale de companie, vă rugăm să instalați o mască pentru animale de companie.

1. Rază de detecție 85.9°
   52 de zone
   4 planuri


Tabel PET (animale de companie)

2. Înălțime de montare
   Intervalul înălțimii de montare este de la 1,8 m la 2,4 m.
   Notă: Imunitatea PET (animale de companie) este disponibilă până la 10 m și la o înălțime care este sub planul superior de vizualizare.

Cablarea rezistorului

Detectorul are două metode de cablare a rezistorului:

1. Utilizarea conectorilor pentru a selecta rezistența End of Line (EOL) (dependentă de panoul de control) pe pinii conectorului ALARM/TAMPER.
2. Selectați o rezistență (dependentă de panoul de control) și adăugați rezistorul la porturile de cablare ALARM/TAMPER ale detectorului.

Notă: Dacă cablarea EOL (End of Life - Sfârșit de viață) nu este utilizată, lăsați conectorii OFF (oprit). Dacă conectorii și pinii conectorului nu se potrivesc, nu forțați conectorul, vă rugăm să selectați metoda 2 pentru a cabla rezistorul. Metoda 1 și metoda 2 nu trebuie utilizate pe ALARM/TAMPER în același timp.

1. Rezistență alarmă
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Rezistență anti-sabotaj
   5K6,
   4K7,
   2K2,
   1K


Alegeți tipul de conexiune

1. Normal Închis
   1. Panou de control alarmă

   2. Detector
2. Cablare simplă End of Line (EOL)
   1. Panou de control alarmă

   2. Detector
      Conexiunea arată exemplul:
      1. Normal: 1K
      2. Alarmă: Infinit
      3. Anti-sabotaj: 0 K
3. Cablare dublă End of Line (EOL)
   1. Panou de control alarmă

   2. Detector
      Conexiunea arată exemplul:
      1. Normal: 1K
      2. Alarmă: 2K
      3. Anti-sabotaj: 0 K sau infinit
4. Două detectoare duble End of Line (EOL) la o intrare
   1. Panou de control alarmă


Pornirea

După pornire, indicatorul clipește rapid. Odată ce testul automat al detectorului este finalizat, indicatorul LED se va stinge până când detectorul detectează mișcare.

Dimensiune și greutate

Specificații tehnice

Pentru mai multe informații, consultați: www.recyclethis.info
