Manual do Detector Externo Sem Fio de 12m HIKVISION DS-PD2-T12P-WEL

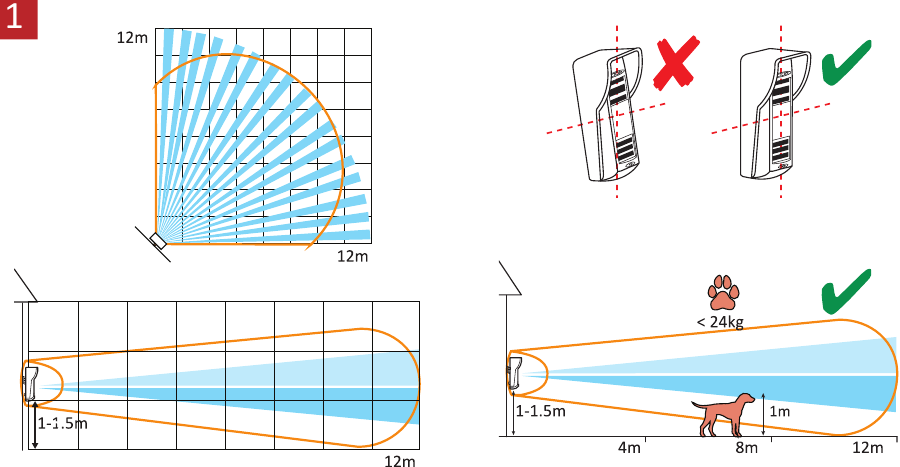

Instalação

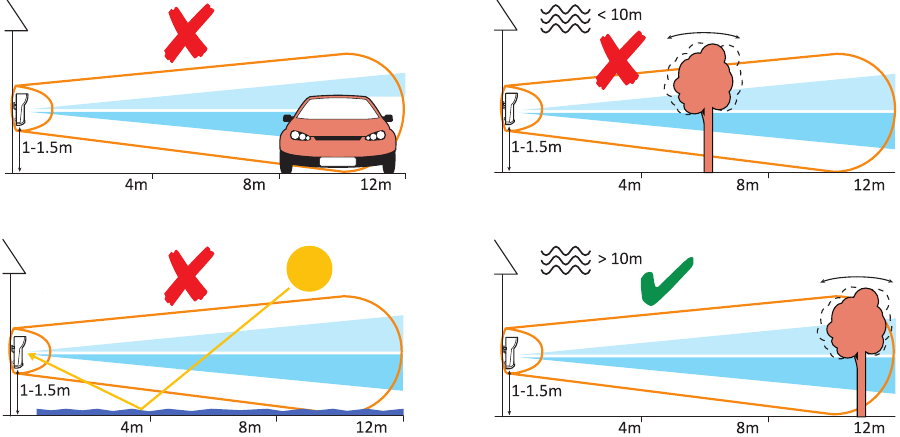

Certifique-se de que o detector esteja instalado longe da luz solar refletida e de objetos grandes.

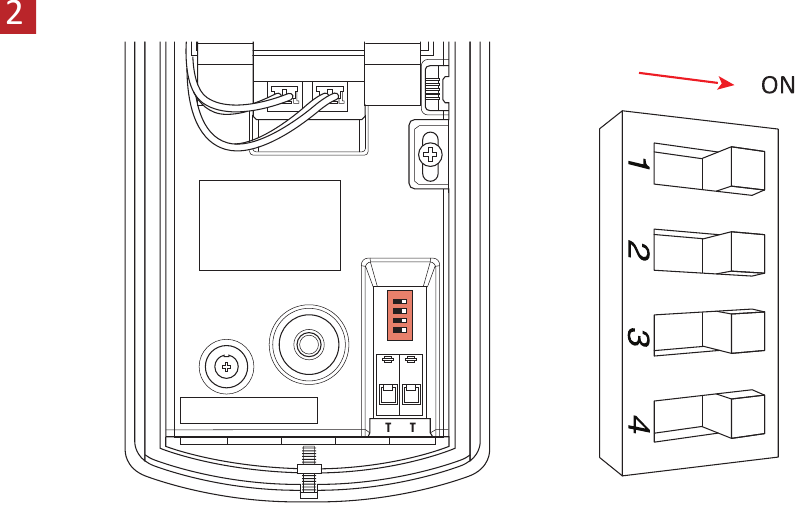

Interruptores
| Posição ON (ligado) | Posição OFF (desligado) | |
| 1 | LEDs on (LEDs ligados) | LEDs off (LEDs desligados) |
| 2 | Buzzer on (Campainha ligada) | Buzzer off (Campainha desligada) |
| 3 | Top PIR high sensitivity (Alta sensibilidade do PIR superior) | Top PIR low sensitivity (Baixa sensibilidade do PIR superior) |
| 4 | Bottom PIR high sensitivity (Alta sensibilidade do PIR inferior) | Bottom PIR low sensitivity (Baixa sensibilidade do PIR inferior) |

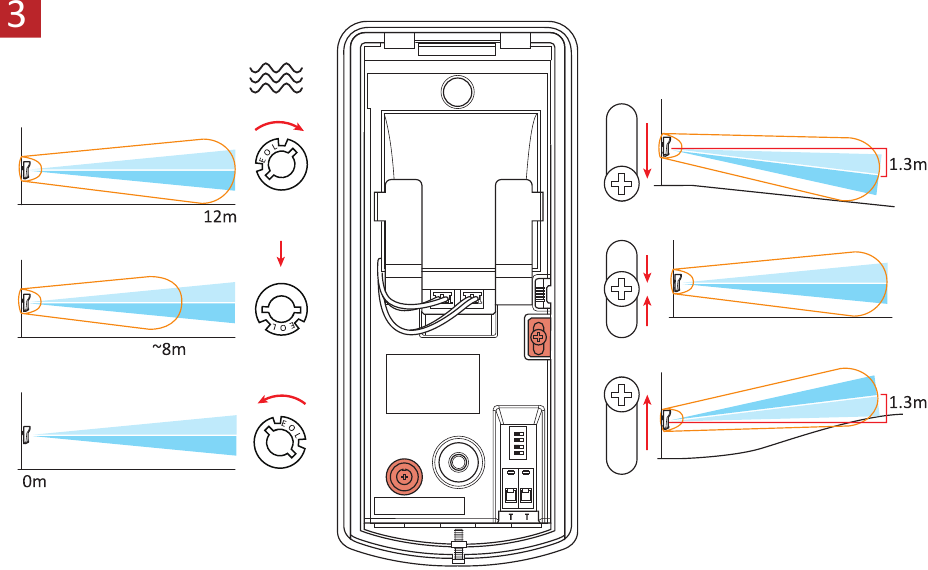

Alcance do micro-ondas e ângulo de detecção
Use os seletores destacados para alterar o alcance do micro-ondas e o ângulo de detecção.

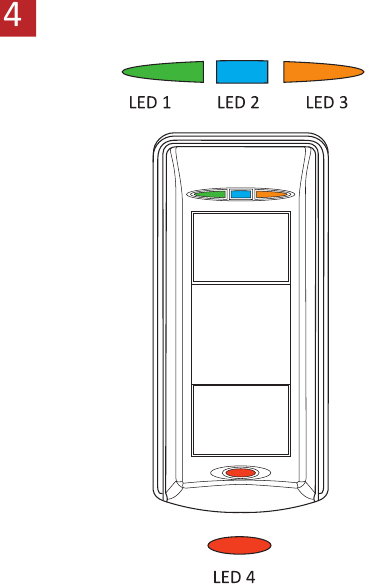

LEDs
Quatro LEDs mostram o status do detector.
 | PIR superior ativado |
 | PIR inferior ativado |
 | Micro-ondas ativado |
 | Alarme |
 | Ligando |
 | Bateria fraca |

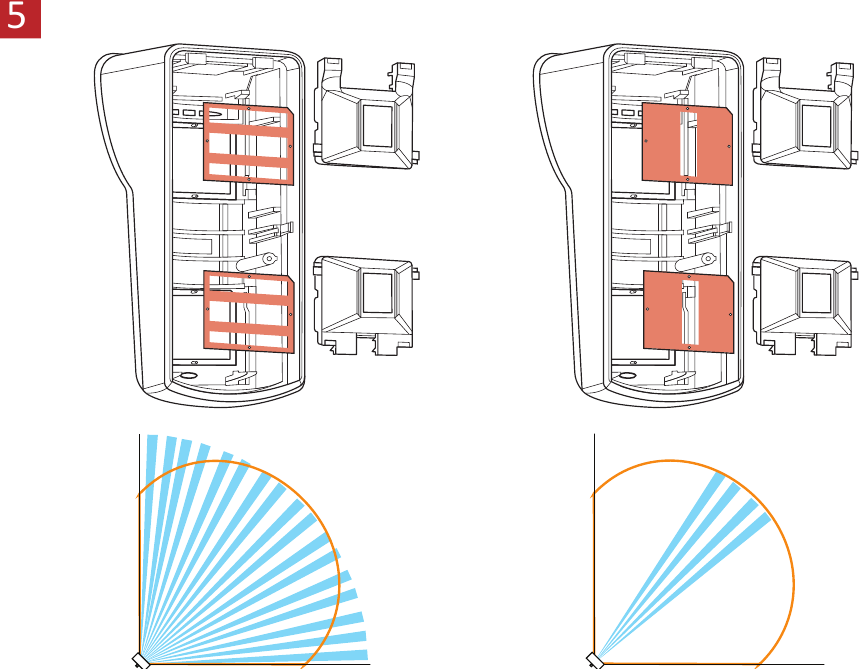

Inserções de lente
Use as inserções de lente para controlar a área de cobertura.
Procedimento de registro
Após ligar e após o registro, há um temporizador de 10 minutos que permite um teste de caminhada dos sensores PIR e de micro-ondas. Você pode configurar a sensibilidade e o alcance do micro-ondas sem usar o painel de controle para realizar um teste de caminhada. Após 10 minutos, o detector entra no modo de espera. Registre o dispositivo dentro de 90 segundos após ligá-lo.

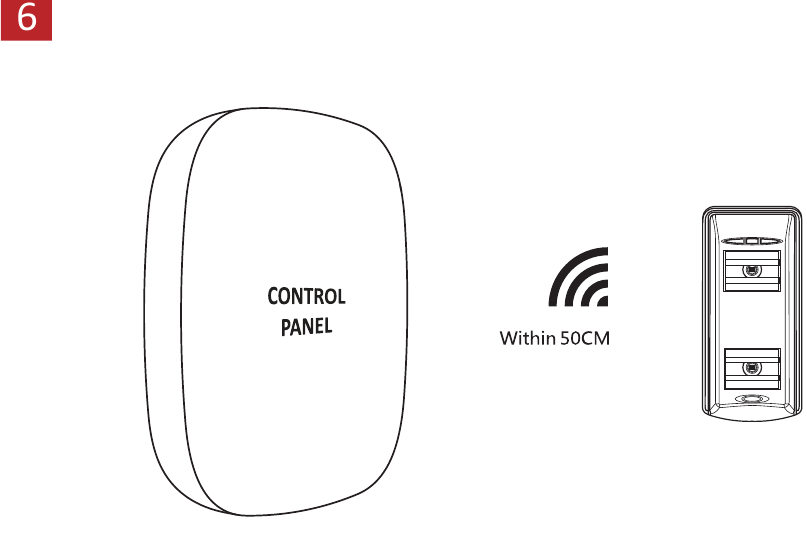

Registrar Localmente
- Faça com que o painel de controle de segurança entre no modo de registro.
- Registre o detector: Segure a chave de registro até que os três LEDs pisquem alternadamente. O LED verde piscará 8 vezes se o registro for concluído.
- Teste de Comunicação: Solte a mola TEMPER para disparar o alarme. Nota: A distância entre o painel de controle de segurança e o detector deve ser inferior a 50 cm.
![Registrar Localmente]( "HIKVISION - DS-PD2-T12P-WEL - Registrar Localmente")

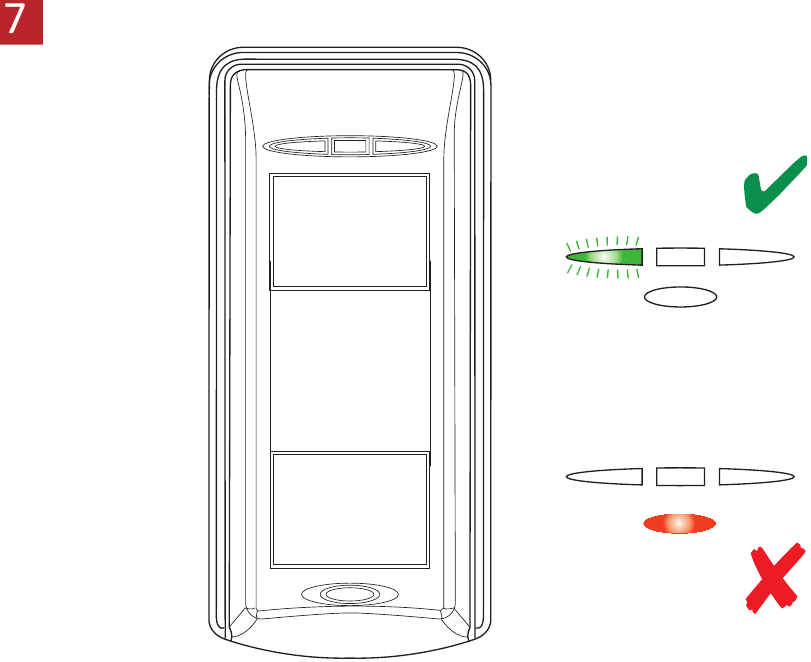

Inicializar o Detector
- Remova a bateria para desligar o detector.
- 5s depois, segure a chave de registro e reinstale a bateria para ligar o detector ao mesmo tempo para fazer com que os três LEDs comecem a piscar alternadamente. Solte a chave de registro enquanto os três LEDs piscam juntos uma vez.
![Inicializar o Detector]( "HIKVISION - DS-PD2-T12P-WEL - Inicializar o Detector")
Teste de intensidade do sinal
Entre no modo de verificação de sinal operando no painel de controle. O indicador fica verde: Sinal forte. O indicador fica vermelho: Sinal fraco.
Especificação Técnica
| Características Técnicas dos Detectores | |
| Alcance de Detecção | 12m |
| Ângulo de Detecção | 90° |
| Zonas de Detecção | 2x22 zonas |
| Velocidade de Detecção | 0.25–2.5 m/s |
| Altura de Montagem | 1-1.5 m |
| Tecnologia Sem Fio Bidirecional | Sim |
| Tecnologia Blue Wave | Sim |
| Sensor Piroelétrico de Elemento Duplo | Sim |
| Proteção Anti-Violação | Entrada de sinal anti-violação frontal, traseira e do suporte |
| Campainha de Teste de Caminhada Integrada | Sim |
| Indicação de LED Separada: | Superior: Micro-ondas, PIR 1 e alarme |
| Laranja (Micro-ondas), Azul (Alarme), Verde (PIR) | Inferior: PIR 2 |
| Indicadores de Intensidade do Sinal (SSI) | Sim |
| 3 Frequências de Micro-ondas para Evitar Interferência | Sim |
| Tecnologia Digital de Limiar Flutuante Independente (IFT) | Sim |
| Invólucro de Plástico | Policarbonato de 3mm |
| Imunidade a Animais | Até 24kg |
| Óptica | Óptica selada de visão dupla |
| Sensibilidade Ajustável | Alcance alto ou baixo |
| Lente | Compensada por UV |
| Método de Detecção | Lógica de Detecção de Tri-Sinal |
| Sensor | 2 sensores infravermelhos passivos de elemento duplo de baixo ruído e uma unidade doppler de micro-ondas |
| Recursos Ambientais e Operacionais | |
| À Prova de Intempéries | Classificação IP55 |
| Temperatura de Operação Certificada | -25 a +60 (Certificado) |
| Dimensões Físicas (A x L x P) | 118mm x 77mm x 84mm |
| Peso | 0.3kg |
| Elétrico e bateria | |
| Tipo de Bateria | 2x3V 4700mAh pacotes de bateria de lítio |
| Vida Útil da Bateria | Até 3 anos |
| Capacidade da Bateria | 4700mAh |
| Acessórios | |
| Montagem na Parede Rotativa | Sim – suportes de parede e fixos adicionais disponíveis separadamente |
| Montagem na Parede Fixa | Sim – suportes de parede e fixos adicionais disponíveis separadamente |
| Montagem no Teto | Sim – suportes de parede e fixos adicionais disponíveis separadamente |
| Bateria | Sim – bateria adicional disponível separadamente |
Informações sobre a bateria
As baterias fornecidas com este produto foram escolhidas para fornecer uma longa vida útil, enquanto, por razões de segurança, têm corrente de saída limitada. Os fios da bateria devem ser conectados para operação. Ao descartar o produto, remova as baterias e descarte-as separadamente de acordo com os regulamentos locais.
Baixar manual
Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Baixar Manual do Detector Externo Sem Fio de 12m HIKVISION DS-PD2-T12P-WEL
