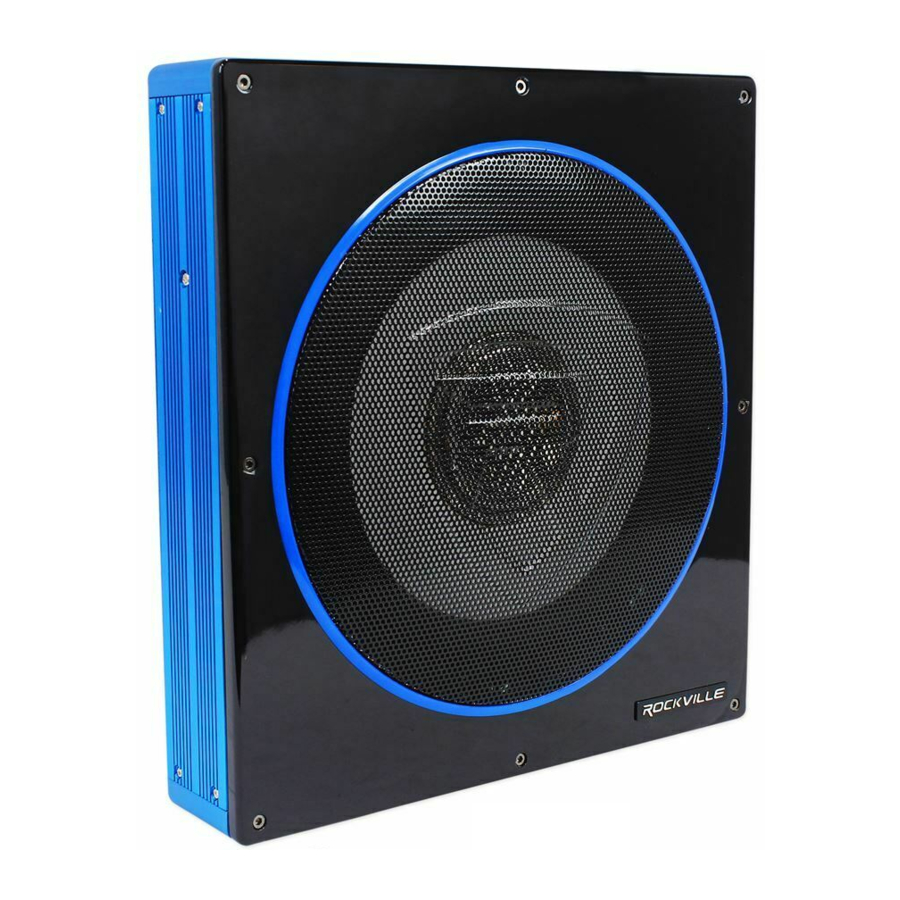

Rockville RW8CA/RW10CA Handleiding voor actieve subwoofer

Paneelbediening en -functies

1. POWER STATUS LED (led voor voedingsstatus)
   Deze tweekleurige led brandt groen wanneer de stroom is ingeschakeld en er geen problemen zijn. Als een van de beveiligingscircuits wordt ingeschakeld, wordt deze rood.
2. PHASE SHIFT (faseverschuiving)
   Gebruik deze schakelaar om problemen met de tijduitlijning in het systeem te compenseren. Dergelijke problemen zijn meestal het gevolg van het feit dat de subwoofer zich op een andere afstand van de luisteraar bevindt dan de andere luidsprekers in het systeem.
3. AUTO POWER ON (automatisch inschakelen)
   De AUTO POWER ON (AAN/UIT) is voor aansluitingen op hoog niveau (luidsprekerniveau). Wanneer de schakelaar in de "ON" (AAN)-stand staat, wordt de subwoofer AUTOMATISCH INGESCHAKELD wanneer er een signaal binnenkomt. Als de versterker geen signaal detecteert, wordt deze automatisch uitgeschakeld. Als u liever de aansluiting voor in-/uitschakelen op afstand gebruikt, moet de schakelaar in de OFF-stand staan.
4. LOW PASS FILTER (laagdoorlaatfilter)
   Met deze regelaar kunt u het frequentiebereik definiëren dat de subwooferversterker moet ontvangen. De subwoofer reproduceert alle geluiden ONDER de frequentie die u instelt. Als de rest van uw systeem zwak is in de middentonen, kunt u deze regelaar relatief hoog instellen. Als het middenbereik goed wordt gedekt door de rest van uw systeem, wilt u waarschijnlijk dat de subwoofer alleen signalen met een lagere frequentie ontvangt.
5. BASS BOOST (basversterking)
   De basversterkingsfunctie verhoogt het geluidsniveau in de basfrequenties.
6. INPUT GAIN CONTROL (ingangsversterkingsregeling)
   Nadat u uw systeem hebt geïnstalleerd, draait u deze regelaar naar het minimum. Schakel de head-unit in (de subwoofer wordt ingeschakeld via de afstandsbediening). Zet het volume van de head-unit op ongeveer 2/3 van het maximale niveau. Draai de ingangsversterkingsregelaar van de subwoofer langzaam omhoog totdat u een kleine hoeveelheid vervorming hoort. Verlaag vervolgens het niveau totdat de vervorming volledig is verdwenen. Zet de regelaar op deze instelling.
7. REMOTE LEVEL CONTROL PORT (poort voor volumeregeling op afstand)
   Sluit de meegeleverde volumeregeling op afstand aan om het volumeniveau van de subwoofer onafhankelijk te regelen.
8. HIGH LEVEL (luidsprekerniveau) INPUTS (ingangen)
   Als uw head-unit geen RCA-uitgangen heeft, kunt u de luidsprekeruitgangen gebruiken voor de audiobron voor de subwoofer. Gebruik de meegeleverde kabel en kabelboom en sluit de uitgangen correct aan zoals weergegeven in het aansluitschema in deze handleiding.
9. LOW LEVEL RCA INPUTS (RCA-ingangen voor laag niveau)
   Laag niveau-ingangen zijn de aanbevolen manier om het audiosignaal naar de subwoofer te leiden als er RCA-uitgangen aanwezig zijn op uw head-unit of andere signaalbron (zoals een geluidsprocessor).
10. FUSE (zekering)
    RW8C gebruikt een zekering van 15 ampère. RW10CA gebruikt een zekering van 25 ampère. Vervang zekeringen altijd door een zekering met de aangegeven ampère. Het gebruik van een zekering met een hogere ampère kan ernstige schade veroorzaken.
11. POWER TERMINALS (stroomaansluitingen)

Bedrading voor ingang op laag niveau

Bedrading van ingangen op laag niveau (RCA) heeft de voorkeur voor de beste audioprestaties. De meeste installaties in de kofferbak of hatchback vereisen een RCA-kabel van 15-20 voet, terwijl pick-uptrucks en installaties onder de stoel een RCA-kabel van 6-12 voet nodig hebben. Gebruik altijd een kabel van hoge kwaliteit.

OPMERKING: Sluit NIET tegelijkertijd de ingangen op hoog en laag niveau van uw ontvanger aan op uw versterker!

Bedrading voor ingang op hoog niveau

De ingang(en) op hoog niveau mogen alleen worden gebruikt als uw ontvanger geen RCA-uitgangen heeft. Als de RCA-uitgangen niet aanwezig zijn, sluit u de luidsprekeruitgangen van de ontvanger aan op de ingangsconnector op hoog niveau van de versterker. Let op de polariteit om audioproblemen met de fase te voorkomen.

OPMERKING: Sluit NIET tegelijkertijd de ingangen op hoog en laag niveau van uw ontvanger aan op uw versterker!

Stroomaansluitingen

Sluit de aardklem aan op het dichtstbijzijnde punt op het chassis van het voertuig.
Houd deze aarddraad korter dan 39 inch (100 cm). Gebruik een draad van 10 gauge (of dikker).

Sluit de afstandsbedieningsklem aan op de afstandsbedieningsuitgang van de head-unit met behulp van een draad van 16 gauge (of dikker).

Sluit een lege zekeringhouder aan binnen 18 inch (45 cm) van de autobatterij en trek een kabel van 10 gauge (of dikker) van deze zekering naar de versterkerlocatie. Sluit vervolgens de zekeringhouder aan op de "BATT+" (+12V)-aansluiting op het achterpaneel van de subwoofer.

OPMERKING: In deze aansluiting staat de AUTO TURN ON-schakelaar in de OFF-stand.

Als u ingangen op hoog niveau gebruikt, AUTO TURN ON-schakelaar in de "ON" (AAN)-stand, wordt de subwoofer automatisch ingeschakeld wanneer er een signaal binnenkomt, deze aansluiting is de stuursubwoofer voor in- of uitschakelen via het ingangssignaal. Als de subwoofer geen ingang op luidsprekerniveau detecteert, wordt de subwoofer UITGESCHAKELD. Als u liever de aansluiting voor in- of uitschakelen op afstand gebruikt, staat de schakelaar in de OFF-stand.

Aansluiting volumeregeling op afstand

Installeer de afstandsbediening stevig onder het dashboard of op een vergelijkbare locatie waar het gebruik ervan de bestuurder niet afleidt.

Specificaties

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Probleemoplossing

Als u problemen ondervindt met de werking of prestaties van dit product, vergelijk dan uw installatie met het elektrische bedradingsschema op de vorige pagina's. Als de problemen aanhouden, leest u de volgende tips voor probleemoplossing, die u kunnen helpen de problemen te verhelpen.
