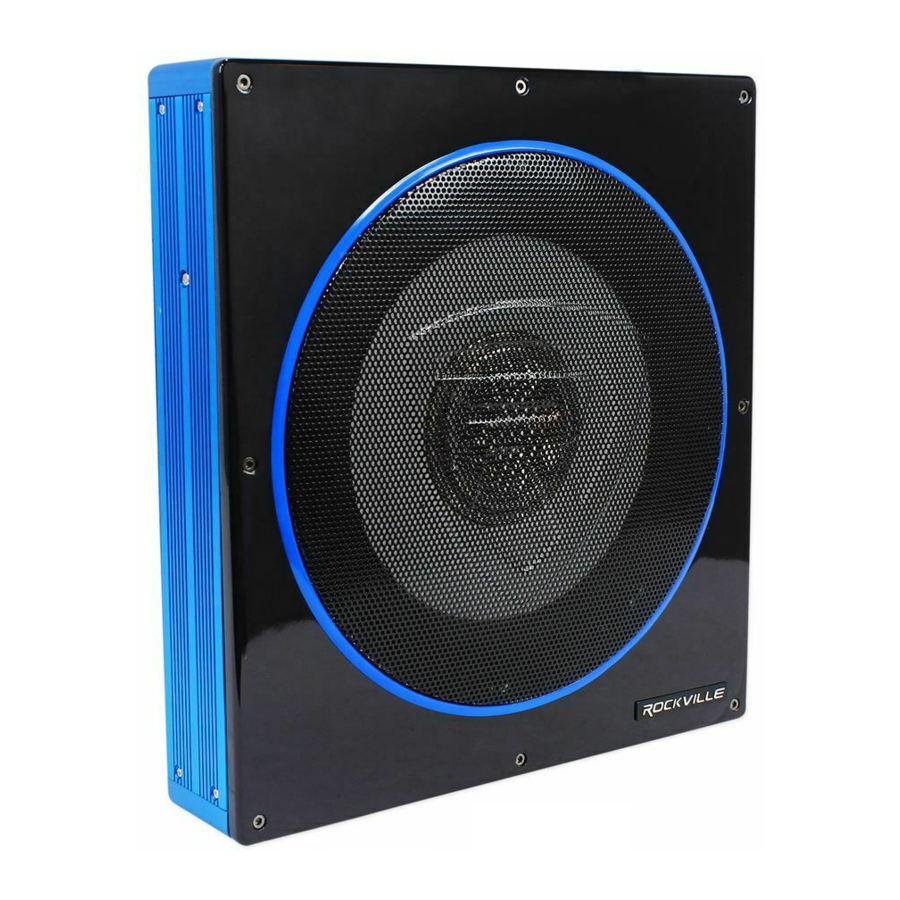

Manual do Subwoofer Amplificado Rockville RW8CA/RW10CA
- 1 Controles e recursos do painel
- 2 Fiação de entrada de baixo nível
- 3 Fiação de entrada de alto nível
- 4 Conexões de alimentação
- 5 Conexão do controle de nível remoto
-
6
Solução de problemas
- 6.1 O amplificador não liga
- 6.2 O LED de proteção acende quando o amplificador é ligado
- 6.3 Sem saída
- 6.4 Saída baixa
- 6.5 Ruído alto no som
- 6.6 Ruído estridente está presente
- 6.7 Som distorcido
- 6.8 O amplificador fica muito quente
- 6.9 Ruído do motor (tipo estático)
- 6.10 Ruído do motor (ruído do alternador)
- 7 Baixar manual
- 8 Em Outros Idiomas
Controles e recursos do painel
- LED DE STATUS DE ENERGIA
Este LED bicolor acende em verde quando a energia está ligada e não há problemas. Se um dos circuitos de proteção for ativado, ele mudará para vermelho. - DESLOCAMENTO DE FASE
Use esta chave para ajudar a compensar os problemas de alinhamento de tempo no sistema. Esses problemas geralmente resultam de ter o subwoofer a uma distância diferente do ouvinte do que os outros alto-falantes do sistema. - LIGAR AUTOMATICAMENTE
O LIGAR AUTOMATICAMENTE (ON / OFF) é para conexões de alto nível (nível de alto-falante). Quando a chave estiver na posição "ON" (ligado), o subwoofer LIGARÁ AUTOMATICAMENTE quando houver entrada de sinal. Se o amplificador não detectar nenhuma entrada de sinal, ele desligará automaticamente. Se você preferir usar a conexão remota de ligar/desligar, a chave deve estar na posição OFF (desligado). - FILTRO PASSA-BAIXA
Este controle permite que você defina a faixa de frequência que deseja que o amplificador do subwoofer receba. O subwoofer reproduzirá todo o som ABAIXO da frequência que você definir. Se o restante do seu sistema for fraco nos médios, convém definir este controle relativamente alto. Se a faixa média for bem coberta pelo restante do seu sistema, você provavelmente desejará que o subwoofer receba apenas o sinal de frequência mais baixa. - REFORÇO DE GRAVES
O recurso de reforço de graves aumentará o nível de som nas frequências de graves. - CONTROLE DE GANHO DE ENTRADA
Depois de instalar seu sistema, gire este controle para o mínimo. Ligue a unidade principal (o subwoofer ligará por meio da conexão remota). Aumente o volume da unidade principal para cerca de 2/3 do nível máximo. Aumente lentamente o controle de ganho de entrada do subwoofer até ouvir uma pequena quantidade de distorção. Em seguida, reduza o nível até que a distorção desapareça completamente. Nivele o controle nesta configuração. - PORTA DE CONTROLE DE NÍVEL REMOTO
Conecte o controle de nível remoto incluído para controlar o nível de volume do subwoofer de forma independente. - ENTRADAS DE ALTO NÍVEL (nível de alto-falante)
Se sua unidade principal não tiver saídas RCA, você pode usar as saídas de alto-falante para a fonte de áudio do subwoofer. Use o cabo e o chicote de fios fornecidos e conecte as saídas corretamente, conforme mostrado no diagrama de conexão neste manual. - ENTRADAS RCA DE BAIXO NÍVEL
As entradas de baixo nível são a maneira recomendada de introduzir o sinal de áudio no subwoofer se as saídas RCA estiverem presentes na unidade principal ou outra fonte de sinal (como um processador de som). - FUSÍVEL
O RW8C usa um fusível de 15 ampères. O RW10CA usa um fusível de 25 ampères. Sempre substitua os fusíveis pelo fusível de amperagem especificada. O uso de um fusível de amperagem mais alta pode causar sérios danos. - TERMINAIS DE ALIMENTAÇÃO
Fiação de entrada de baixo nível
A fiação de entrada de baixo nível (RCA) é preferível para o melhor desempenho de áudio. A maioria das instalações de porta-malas ou hatchback exigirá um cabo RCA de 15 a 20 pés, enquanto caminhões e instalações sob o assento exigirão um cabo RCA de 6 a 12 pés. Sempre use um cabo de alta qualidade.
OBSERVAÇÃO: Não conecte AS entradas de alto nível e baixo nível do receptor ao amplificador ao mesmo tempo!
Fiação de entrada de alto nível
A(s) entrada(s) de alto nível só devem ser usadas quando o receptor não tiver saídas RCA. Se as saídas RCA não estiverem presentes, conecte as saídas de alto-falante do receptor ao conector de entrada de alto nível do amplificador. Certifique-se de observar a polaridade para evitar problemas de fase de áudio.
OBSERVAÇÃO: Não conecte AS entradas de alto nível e baixo nível do receptor ao amplificador ao mesmo tempo!
Conexões de alimentação
Conecte o terminal de aterramento ao ponto mais próximo no chassi do veículo.
Mantenha este fio terra com menos de 39" (100 cm) de comprimento. Use fio de calibre 10 (ou mais grosso).
Conecte o terminal remoto à saída remota da unidade principal usando fio de calibre 16 (ou mais grosso).
Conecte um porta-fusível vazio a 18" (45 cm) da bateria do carro e passe um cabo de calibre 10 (ou mais grosso) deste fusível até o local do amplificador. Em seguida, conecte o porta-fusível à conexão "BATT+" (+12V) no painel traseiro do subwoofer.
OBSERVAÇÃO: Nesta conexão, a chave AUTO TURN ON está na posição OFF (desligado).
Se você usar entradas de alto nível, chave AUTO TURN ON na posição "ON" (ligado), o subwoofer ligará automaticamente quando houver entrada de sinal, esta conexão é o controle do sinal de entrada LIGAR ou DESLIGAR o subwoofer. Se o subwoofer não detectar nenhuma entrada de nível de alto-falante, o subwoofer DESLIGARÁ. Se você preferir a conexão remota de ligar/desligar, a chave estará na posição OFF (desligado).
Conexão do controle de nível remoto
Instale o controle remoto com segurança sob o painel ou em um local semelhante onde o uso não distraia o motorista.
Especificações
| MODELO: | RW8CA | RW10CA |
| Potência máxima | 600W | 800W |
| THD | <0,4% | <0,4% |
| Relação sinal-ruído | >95dB | >95dB |
| Resposta de frequência | 20Hz - 150Hz | 20Hz - 150Hz |
| Sensibilidade de entrada, nível alto | 0,61V | 0,61V |
| Sensibilidade de entrada, nível baixo | 200mV | 200mV |
| Filtro passa-baixa | 50Hz - 150Hz | 50Hz - 150Hz |
| Reforço de graves | 0 a + 18dB | 0 a + 18dB |
| Classificação do fusível | 15A | 25A |
| Subwoofer | 8 polegadas | 10 polegadas |
| Dimensões (C x L x A) em / mm | 12,4 x 11 x 2,7 (314 x 280 x 68) | 12,4 x 13,4 x 2,7 (314 x 340 x 68) |
Todas as especificações estão sujeitas a alterações sem aviso prévio.
Solução de problemas
Se você tiver problemas de operação ou desempenho com este produto, compare sua instalação com o diagrama de fiação elétrica nas páginas anteriores. Se os problemas persistirem, leia as dicas de solução de problemas a seguir, que podem ajudar a eliminar os problemas.
| SINTOMA | POSSÍVEL SOLUÇÃO |
O amplificador não liga | Verifique se você tem uma boa conexão de aterramento. Verifique se a entrada remota (ligar) tem pelo menos 5VDC. Verifique se há energia da bateria no terminal (+). Verifique se há pelo menos 12V. Verifique todos os fusíveis, substitua se necessário. Certifique-se de que o LED de proteção não esteja aceso. Se estiver aceso, desligue o amplificador brevemente e, em seguida, religue-o. |
O LED de proteção acende quando o amplificador é ligado | Verifique se há curtos-circuitos nos cabos do alto-falante. Abaixe o controle de volume na unidade principal para evitar sobrecarga. Cabos de alto-falante remoto e reinicie o amplificador. Se o LED de proteção ainda acender, então o amplificador está com defeito e precisa de manutenção. |
Sem saída | Verifique se todos os fusíveis estão OK. Verifique se a unidade está devidamente aterrada. Verifique se a entrada remota (ligar) tem pelo menos 5VDC. Verifique se os cabos de áudio RCA estão conectados às entradas adequadas. Verifique toda a fiação do alto-falante. |
Saída baixa | Reinicie o controle de nível. Verifique as configurações de controle de crossover. |
Ruído alto no som | Desconecte todas as entradas RCA no painel de controle do sub de energia. Se o ruído desaparecer, conecte o componente que está acionando o amplificador e desconecte suas entradas. Se o ruído desaparecer neste ponto, continue até que o defeituoso/ruidoso componente é encontrado. É melhor definir o controle de nível de entrada do amplificador o mais baixo possível. O melhor relação sinal-ruído subjetiva é alcançada desta forma. Tente defina a unidade principal o mais alto possível (sem distorção) e o nível de entrada do amplificador o mais baixo possível. |
Ruído estridente está presente | Verifique se há interconexões RCA aterradas incorretamente. |
Som distorcido | Verifique se o controle de nível de entrada está definido para corresponder ao nível de sinal do unidade principal. Sempre tente definir o nível de entrada o mais baixo possível. Verifique se todas as frequências de crossover estão definidas corretamente. Verifique se há curtos-circuitos nos cabos do alto-falante. |
O amplificador fica muito quente | Verifique se a impedância mínima do alto-falante para o modelo do amplificador está correta. Verifique se há boa circulação de ar ao redor do amplificador. Em alguns aplicativos, pode ser necessário adicionar e ventilador de resfriamento externo. |
Ruído do motor (tipo estático) | Isso geralmente é causado por cabos RCA de má qualidade, que podem captar ruído irradiado. Use apenas cabos da melhor qualidade e direcione-os para longe de cabos de alimentação. |
Ruído do motor (ruído do alternador) | Verifique se os aterramentos RCA não estão em curto com o chassi do veículo Verifique se a unidade principal está devidamente aterrada. |
Baixar manual
Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Baixar Manual do Subwoofer Amplificado Rockville RW8CA/RW10CA
