Rockville SS8P 400W 8" Manual do Usuário

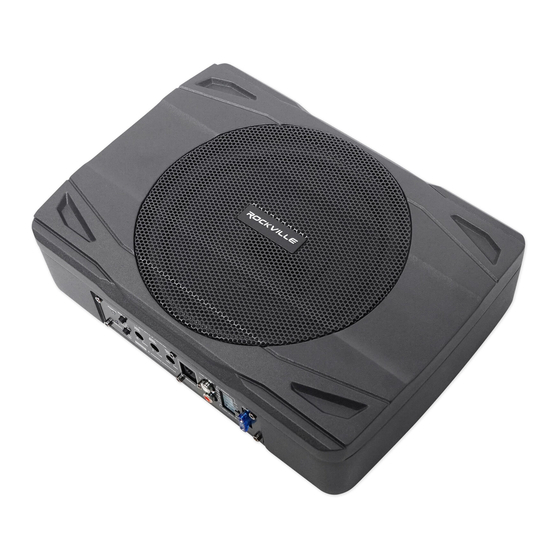

O SS8P é uma solução completa para lhe dar graves com ótimo som em seu veículo sem ocupar muito espaço. Este gabinete de subwoofer tem apenas 2,8˝ de espessura para que possa caber facilmente embaixo do seu assento. O amplificador é integrado, então a instalação e a fiação são limpas e simples. Esta é uma verdadeira solução de subwoofer completa com o subwoofer integrado ao gabinete, juntamente com um amplificador de ponta também integrado.

Nos concentramos em tornar a instalação muito fácil, então projetamos esta unidade pensando em você, o cliente. Adicionamos entradas de alto nível para que você possa instalá-la em um sistema de reposição ou de fábrica. A entrada de alto nível permite que você instale isso mesmo que não tenha saídas de pré-amplificador disponíveis.

Leia este guia de instalação cuidadosamente para o uso adequado do seu subwoofer ativo sob o assento SS8P. Caso necessite de assistência técnica, ligue para nossa linha de ajuda técnica no número 1-646-758-0144, de segunda a sexta-feira, das 9h às 17h EST.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

RISCO DE CHOQUE ELÉTRICO NÃO ABRA

• Para reduzir o risco de choque elétrico, nunca abra a unidade. Não há peças que possam ser reparadas pelo usuário, encaminhe o serviço a um centro de serviço Rockville autorizado.
• Não exponha esta unidade a nenhum tipo de umidade.
• Certifique-se de que a unidade esteja situada em uma área devidamente ventilada.

Recursos e Especificações

• 400 Watts de Pico / 100 Watts RMS
• Pés de Montagem Reforçados
• Fonte de Alimentação PWM MOSFET
• Entrada RCA de Baixo Nível
• Entradas de Alto Nível com Tecnologia de Ligação Automática
• Sensibilidade de Entrada Ajustável
• Ligação Remota Suave Atrasada
• Circuito de Proteção Térmica, Circuito de Proteção contra Curto-Circuito
• Circuito de Proteção contra Sobrecarga
• LEDs de Alimentação Verde/Proteção Vermelha
• Interruptor de Fase: 0° ou 180°
• Filtro Passa-Baixo: 50Hz - 150Hz
• Reforço de Graves: 0 - 12dB @ 45Hz
• Filtro Subsônico Integrado @ 20Hz
• THD < 0,4%
• Controle Remoto de Nível do Subwoofer
• Classificação do Fusível: Único 10A

Especificações

• Impedância: 2 Ohm
• Dimensões: 29 x 21 x 7,1 cm (C x L x A)
• Resposta de Frequência: 20Hz - 150Hz
• Relação Sinal/Ruído >90dB
• Sensibilidade: 90dB @ 1w / 1m
• Sensibilidade de entrada, baixo nível 300mV
• Sensibilidade de entrada, alto nível 1,0V

Recursos

1. LEDs de Alimentação/Proteção: Os 2 LEDs localizados na lateral do amplificador fornecem indicação do status do amplificador, o LED de Alimentação acenderá quando o amplificador estiver recebendo alimentação, aterramento e tensões remotas adequadas. O segundo LED acenderá quando o amplificador entrar no modo de proteção.
2. Desvio de Fase: Use este botão para ajudar a compensar problemas de alinhamento de tempo. Tais problemas geralmente resultam de ter o subwoofer posicionado a uma distância diferente do ouvinte do que os outros alto-falantes do sistema.
3. Ligação Automática: A função de ligação automática é para conexões de alto nível (nível de alto-falante). Quando o interruptor está na posição "ON" (ligado), o subwoofer ligará quando houver uma entrada de sinal. Se não houver entrada de sinal, o subwoofer desligará automaticamente. Se você preferir usar a função de ligação remota, deixe o interruptor na posição "OFF" (desligado).
4. Filtro Passa-Baixo: Este controle permite que você defina a faixa de frequência que deseja que o amplificador do subwoofer receba. O subwoofer reproduzirá todo o som abaixo da frequência que você definir.
5. Reforço de Graves: Este controle aumentará o nível de som das frequências graves.
6. Controle de Ganho de Entrada: Depois de instalar seu sistema, gire este controle para o mínimo. Ligue a unidade principal (o subwoofer ligará através da conexão remota) e defina o volume para 2/3 do nível máximo. Aumente lentamente o controle de ganho de entrada do subwoofer até ouvir uma pequena quantidade de distorção. Agora reduza o nível até que a distorção desapareça completamente. O controle de ganho de entrada agora está definido.
7. Porta de Controle de Nível Remoto: Conecte o controle de nível remoto incluído para ajustar o nível de volume do subwoofer de forma independente.
8. Entradas RCA de Baixo Nível: As entradas de baixo nível são a maneira recomendada de introduzir um sinal de áudio no subwoofer se as saídas RCA estiverem presentes em sua unidade principal ou outra fonte de sinal (como um processador de som).
9. Entrada de Alto Nível: Essas entradas, também chamadas de entradas de nível de alto-falante, permitem que você se conecte aos fios do alto-falante de fábrica. Elas são chamadas de entradas de Alto Nível porque convertem a alta voltagem que passa pelos fios do alto-falante de fábrica em uma que o amplificador pode lidar. Essas entradas fornecerão ao usuário final um som limpo e bem definido para um prazer musical ideal. Use o cabo e o chicote de fios fornecidos e conecte as saídas corretamente, conforme mostrado no diagrama de conexão neste manual.
10. Terminal de Entrada de Alimentação
11. Fusível: Não use um fusível com um valor diferente do fornecido.

Fiação

Entrada de Baixo Nível

A fiação de entrada de baixo nível (RCA) é preferível para o melhor desempenho de áudio. A maioria das instalações de porta-malas e sob o assento exigirá um cabo RCA de 1,8 a 3,6 metros. Sempre use um cabo de alta qualidade.

Não conecte as entradas de alto e baixo nível ao amplificador ao mesmo tempo!

Entrada de Alto Nível

As entradas de alto nível devem ser usadas apenas quando seu receptor não tiver saídas RCA. Emende os fios de entrada de alto nível do chicote diretamente nas saídas de nível de alto-falante da sua unidade principal. Certifique-se de observar a polaridade para evitar problemas de fase de áudio.

Não conecte as entradas de alto e baixo nível ao amplificador ao mesmo tempo!

Conexões de Alimentação

A. Nesta configuração, o interruptor de Ligação Automática está na posição "ON" (ligado).

1. Conecte o cabo de aterramento (preto) do chicote ao ponto mais próximo no chassi do veículo. Use fio de calibre 8 (ou mais grosso) para conectar o cabo de aterramento.
2. Conecte os cabos +12V do chicote, usando fio de calibre 8 ou mais grosso, ao terminal positivo (+) da bateria do veículo.

B. Nesta configuração, o interruptor de Ligação Automática está na posição "OFF" (desligado).

1. Conecte o cabo de aterramento (preto) do chicote ao ponto mais próximo no chassi do veículo. Use fio de calibre 8 (ou mais grosso) para conectar o cabo de aterramento.
2. Conecte o cabo remoto (azul) do chicote à saída remota da unidade principal usando fio de calibre 16 (ou mais grosso).
3. Conecte os cabos +12V do chicote, usando fio de calibre 8 ou mais grosso, ao terminal positivo (+) da bateria do veículo.

Usando o cabo RJ45 incluído, instale o controle remoto com segurança sob o painel ou em um local semelhante onde usá-lo não distraia o motorista.

Solução de Problemas
