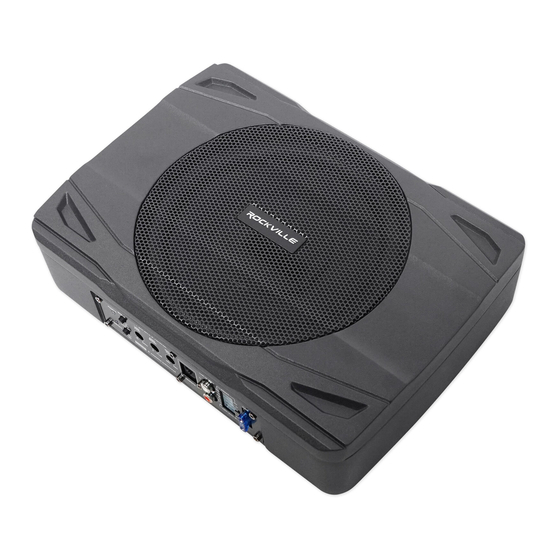

Rockville SS8P 400W 8" Kullanım Kılavuzu
SS8P, aracınızda fazla yer kaplamadan harika ses veren bir bas elde etmeniz için hepsi bir arada bir çözümdür. Bu subwoofer muhafazası sadece 2.8˝ kalınlığındadır, böylece koltuğunuzun altına kolayca sığabilir. Amplifikatör yerleşiktir, bu nedenle kurulum ve kablolama temiz ve basittir. Bu, içine birinci sınıf bir amplifikatörün de yerleştirildiği muhafazanın içine yerleştirilmiş subwoofer ile gerçek bir hepsi bir arada subwoofer çözümüdür.
Kurulumu çok kolay hale getirmeye odaklandık, bu nedenle bu üniteyi sizi, müşteriyi düşünerek tasarladık. Bunu bir satış sonrası veya fabrika sistemine kurabilmeniz için yüksek seviye girişleri ekledik. Yüksek seviye girişi, ön amplifikatör çıkışlarınız olmasa bile bunu kurmanıza olanak tanır.
Lütfen SS8P koltuk altı aktif subwoofer'ınızın doğru kullanımı için bu kurulum kılavuzunu dikkatlice okuyun. Teknik yardıma ihtiyacınız olursa, lütfen Pazartesi'den Cuma'ya, Doğu Standart Saati ile sabah 9'dan akşam 5'e kadar 1-646-758-0144 numaralı telefondan teknik yardım hattımızı arayın.
ÖNEMLİ GÜVENLİK TALİMATLARI
ELEKTRİK ÇARPMASI RİSKİ AÇMAYIN
- Elektrik çarpması riskini azaltmak için üniteyi asla açmayın. Kullanıcı tarafından bakımı yapılabilecek parça yoktur, servis için yetkili bir Rockville servis merkezine başvurun.
- Bu üniteyi herhangi bir neme maruz bırakmayın.
- Lütfen ünitenin uygun şekilde havalandırılan bir alana yerleştirildiğinden emin olun.
Özellikler ve Teknik Özellikler
- 400 Watt Tepe / 100 Watt RMS
- Ağır Hizmet Tipi Montaj Ayakları
- PWM MOSFET Güç Kaynağı
- Düşük Seviye RCA Girişi
- Otomatik Açma Teknolojisine Sahip Yüksek Seviye Girişleri
- Ayarlanabilir Giriş Hassasiyeti
- Yumuşak Gecikmeli Uzaktan Açma
- Termal Koruma Devresi, Kısa Koruma Devresi
- Aşırı Yük Koruma devresi
- Yeşil Güç/Kırmızı Koruma LED'leri
- Faz Anahtarı: 0° veya 180°
- Alçak Geçiren Filtre: 50Hz - 150Hz
- Bas Yükseltme: 0 - 12dB @ 45Hz
- Dahili Subsonik Filtre @ 20Hz
- THD < %0.4
- Subwoofer Seviyesi Uzaktan Kumanda
- Sigorta Değeri: Tek 10A
Teknik Özellikler
- Empedans: 2 Ohm
- Boyutlar: 11.4 x 8.3 x 2.8 (U x G X Y) İnç
- Frekans Tepkisi: 20Hz - 150Hz
- Sinyal Gürültü Oranı >90dB
- Hassasiyet: 90dB @ 1w / 1m
- Giriş hassasiyeti, Düşük seviye 300mV
- Giriş hassasiyeti, Yüksek seviye 1.0V
Özellikler
- Güç/Koruma LED'leri: Amplifikatörün yan tarafında bulunan 2 LED, amplifikatörün durumunu gösterir, amplifikatör uygun güç, toprak ve uzaktan voltajlar aldığında Güç LED'i yanar. Amplifikatör koruma moduna geçtiğinde ikinci LED yanar.
- Faz Kayması: Zaman hizalama sorunlarını telafi etmeye yardımcı olmak için bu düğmeyi kullanın. Bu tür sorunlar genellikle subwoofer'ın dinleyiciden sistemdeki diğer hoparlörlerden farklı bir mesafede konumlandırılmasından kaynaklanır.
- Otomatik Açma: Otomatik açma işlevi, yüksek seviye (hoparlör seviyesi) bağlantıları içindir. Anahtar "ON" (açık) konumundayken, bir sinyal girişi olduğunda subwoofer açılır. Sinyal girişi yoksa, subwoofer otomatik olarak kapanır. Uzaktan açma işlevini kullanmayı tercih ederseniz, anahtarı "OFF" (kapalı) konumunda bırakın.
- Alçak Geçiren Filtre: Bu kontrol, subwoofer amplifikatörünün almasını istediğiniz frekans aralığını tanımlamanıza olanak tanır. Subwoofer, ayarladığınız frekansın altındaki tüm sesleri yeniden üretir.
- Bas Yükseltme: Bu kontrol, bas frekanslarının ses seviyesini artıracaktır.
- Giriş Kazancı Kontrolü: Sisteminizi kurduktan sonra, bu kontrolü minimuma getirin. Ana üniteyi açın (subwoofer uzaktan bağlantı yoluyla açılacaktır) ve ses seviyesini tam seviyenin 2/3'üne ayarlayın. Küçük bir bozulma duyana kadar subwoofer giriş kazancı kontrolünü yavaşça açın. Şimdi bozulma tamamen gidene kadar seviyeyi azaltın. Giriş kazancı kontrolü şimdi ayarlandı.
- Uzaktan Seviye Kontrol Portu: Subwoofer'ın ses seviyesini bağımsız olarak ayarlamak için birlikte verilen uzaktan seviye kontrolünü takın.
- Düşük Seviye RCA Girişleri: RCA çıkışları ana ünitenizde veya diğer sinyal kaynağınızda (ses işlemcisi gibi) varsa, düşük seviye girişleri bir ses sinyalini subwoofer'a tanıtmanın önerilen yoludur.
- Yüksek Seviye Girişi: Hoparlör seviyesi girişleri olarak da adlandırılan bu girişler, fabrika hoparlör kablolarına bağlanmanıza olanak tanır. Yüksek Seviye girişleri olarak adlandırılırlar çünkü fabrika hoparlör kablolarından geçen yüksek voltajı amplifikatörün kaldırabileceği bir voltaja dönüştürürler. Bu girişler, son kullanıcıya optimum müzik keyfi için temiz, iyi tanımlanmış bir ses sağlayacaktır. Birlikte verilen kabloyu ve kablo demetini kullanın ve bu kılavuzdaki bağlantı şemasında gösterildiği gibi çıkışları doğru şekilde bağlayın.
- Güç Giriş Terminali
- Sigorta: Sağlanan değerden farklı bir sigorta kullanmayın.
Kablolama
Düşük Seviye Girişi
En iyi ses performansı için düşük seviyeli (RCA) giriş kablolaması tercih edilir. Çoğu bagaj ve koltuk altı kurulumu için 6 – 12 fit RCA kablosu gerekir. Her zaman yüksek kaliteli bir kablo kullanın.
Yüksek seviye ve düşük seviye girişlerini aynı anda amplifikatöre bağlamayın!
Yüksek Seviye Girişi
Yüksek seviye girişleri yalnızca alıcınızda RCA çıkışları olmadığında kullanılmalıdır. Kablo demetinden gelen yüksek seviye giriş kablolarını doğrudan ana ünitenizin hoparlör seviyesi çıkışlarına bağlayın. Ses fazı sorunlarından kaçınmak için polariteye dikkat ettiğinizden emin olun.
Yüksek seviye ve düşük seviye girişlerini aynı anda amplifikatöre bağlamayın!
Güç Bağlantıları
A. Bu yapılandırmada Otomatik Açma anahtarı "ON" (açık) konumundadır.
- Kablo demetinin toprak kablosunu (siyah) aracın şasisindeki en yakın noktaya bağlayın. Toprak kablosunu bağlamak için 8 gauge (veya daha kalın) kablo kullanın.
- Kablo demetinden gelen +12V kablolarını, 8 gauge kablo veya daha kalın kullanarak, aracın aküsünün pozitif (+) terminaline bağlayın.
B. Bu yapılandırmada Otomatik Açma anahtarı "OFF" (kapalı) konumundadır.
- Kablo demetinin toprak kablosunu (siyah) aracın şasisindeki en yakın noktaya bağlayın. Toprak kablosunu bağlamak için 8 gauge (veya daha kalın) kablo kullanın.
- Kablo demetinin uzaktan kablosunu (mavi), 16 gauge (veya daha kalın) kablo kullanarak ana ünitenin uzaktan çıkışına bağlayın.
- Kablo demetinden gelen +12V kablolarını, 8 gauge kablo veya daha kalın kullanarak, aracın aküsünün pozitif (+) terminaline bağlayın.
Birlikte verilen RJ45 kablosunu kullanarak, uzaktan kumandayı göstergenin altına veya sürücünün dikkatini dağıtmayacak benzer bir yere güvenli bir şekilde takın.
Sorun Giderme
| SORUN | ÇÖZÜM |
Ünite açılmıyor |
|
Amplifikatör açıldığında koruma LED'i yanıyor | Aşırı sürüşü önlemek için ana ünitedeki ses kontrolünü kısın. Amplifikatörün etrafında iyi bir hava akışı olduğundan emin olun. |
Çıkış Yok |
|
Düşük Çıkış |
|
Seste yüksek tıslama |
|
Gıcırtı sesi var | Yanlış topraklanmış RCA ara bağlantılarını kontrol edin. |
Bozuk ses | Giriş Kazancı kontrolünün ana ünitenin sinyal seviyesine uyacak şekilde ayarlandığını kontrol edin. |
Motor gürültüsü: Statik tip |
|
Motor gürültüsü: Alternatör uğultusu |
|
RockvilleAudio.com
© 2017 ROCKVILLE // Özellikler ve teknik özellikler önceden haber verilmeksizin değiştirilebilir ve/veya iyileştirilebilir.
