Rockville SS8P 400W 8" Руководство пользователя

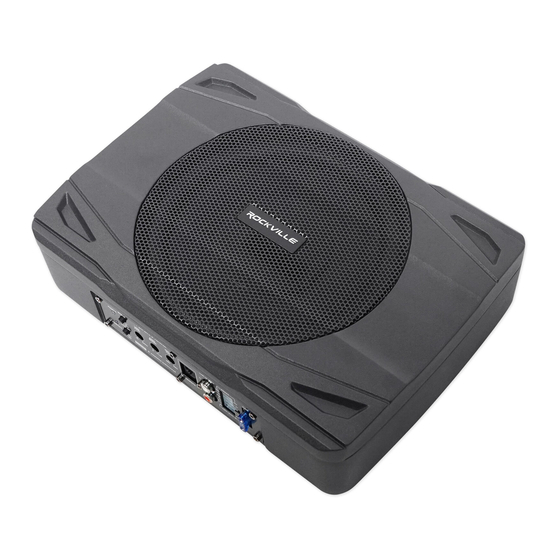

SS8P — это универсальное решение, позволяющее получить отличное звучание басов в вашем автомобиле, не занимая много места. Этот корпус сабвуфера имеет толщину всего 2,8 дюйма, поэтому его можно легко разместить под сиденьем. Усилитель встроен, поэтому установка и подключение просты и понятны. Это действительно универсальное решение для сабвуфера, в котором сабвуфер встроен в корпус вместе с первоклассным усилителем.
Мы сосредоточились на том, чтобы упростить установку, поэтому мы разработали это устройство, думая о вас, клиенте. Мы добавили входы высокого уровня, чтобы вы могли установить его в систему послепродажного обслуживания или заводскую систему. Вход высокого уровня позволяет установить его, даже если у вас нет доступных выходов предусилителя.
Пожалуйста, внимательно прочитайте это руководство по установке для правильного использования активного сабвуфера SS8P под сиденьем. Если вам потребуется техническая помощь, позвоните в нашу службу технической поддержки по телефону 1-646-758-0144 с понедельника по пятницу с 9:00 до 17:00 по восточному времени.
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. НЕ ОТКРЫВАТЬ
- Чтобы снизить риск поражения электрическим током, никогда не открывайте устройство. Внутри нет деталей, обслуживаемых пользователем, обратитесь в авторизованный сервисный центр Rockville.
- Не подвергайте это устройство воздействию влаги.
- Убедитесь, что устройство находится в хорошо проветриваемом помещении.
Характеристики и особенности
- 400 Вт пиковая / 100 Вт RMS
- Сверхмощные монтажные ножки
- Импульсный источник питания MOSFET
- Низкоуровневый вход RCA
- Входы высокого уровня с технологией автоматического включения
- Регулируемая входная чувствительность
- Плавное включение с задержкой
- Схема тепловой защиты, схема защиты от короткого замыкания
- Схема защиты от перегрузки
- Зеленый индикатор питания/красный индикатор защиты
- Переключатель фазы: 0° или 180°
- Фильтр нижних частот: 50 Гц - 150 Гц
- Усиление басов: 0 - 12 дБ при 45 Гц
- Встроенный дозвуковой фильтр @ 20 Гц
- THD < 0.4%
- Пульт дистанционного управления уровнем сабвуфера
- Номинал предохранителя: одинарный 10A
Характеристики
- Импеданс: 2 Ом
- Размеры: 11,4 x 8,3 x 2,8 (Д x Ш x В) дюйма
- Частотная характеристика: 20 Гц - 150 Гц
- Отношение сигнал/шум >90 дБ
- Чувствительность: 90 дБ при 1 Вт / 1 м
- Входная чувствительность, низкий уровень 300 мВ
- Входная чувствительность, высокий уровень 1,0 В
Функции
- Индикаторы питания/защиты: 2 светодиода, расположенные сбоку от усилителя, указывают на состояние усилителя, светодиод питания загорается, когда усилитель получает надлежащее питание, заземление и удаленное напряжение. Второй светодиод загорается, когда усилитель переходит в режим защиты.
- Сдвиг фазы: Используйте эту кнопку, чтобы компенсировать проблемы с выравниванием по времени. Такие проблемы обычно возникают из-за того, что сабвуфер расположен на ином расстоянии от слушателя, чем другие динамики в системе.
- Автоматическое включение: Функция автоматического включения предназначена для соединений высокого уровня (уровня динамика). Когда переключатель находится в положении "ON" (ВКЛ), сабвуфер включится при поступлении входного сигнала. Если входного сигнала нет, сабвуфер автоматически выключится. Если вы предпочитаете использовать функцию удаленного включения, оставьте переключатель в положении "OFF" (ВЫКЛ).
- Фильтр нижних частот: Этот регулятор позволяет определить диапазон частот, который должен принимать усилитель сабвуфера. Сабвуфер будет воспроизводить все звуки ниже установленной вами частоты.
- Усиление басов: Этот регулятор увеличивает уровень звука низких частот.
- Регулятор входного усиления: После установки системы поверните этот регулятор до минимума. Включите головное устройство (сабвуфер включится через удаленное соединение) и установите громкость на 2/3 от полной. Медленно увеличивайте регулятор входного усиления сабвуфера, пока не услышите небольшое искажение. Теперь уменьшите уровень, пока искажение полностью не исчезнет. Регулятор входного усиления теперь установлен.
- Порт дистанционного управления уровнем: Подключите прилагаемый пульт дистанционного управления уровнем, чтобы независимо регулировать уровень громкости сабвуфера.
- Низкоуровневые входы RCA: Низкоуровневые входы являются рекомендуемым способом подачи аудиосигнала на сабвуфер, если на головном устройстве или другом источнике сигнала (например, звуковом процессоре) имеются выходы RCA.
- Вход высокого уровня: Эти входы, также называемые входами уровня динамика, позволяют подключаться к заводским проводам динамиков. Они называются входами высокого уровня, потому что они преобразуют высокое напряжение, проходящее через заводские провода динамиков, в то, с которым может справиться усилитель. Эти входы обеспечат конечному пользователю чистый, хорошо определенный звук для оптимального музыкального удовольствия. Используйте прилагаемый кабель и жгут проводов и правильно подключите выходы, как показано на схеме подключения в данном руководстве.
- Клемма входа питания
- Предохранитель: Не используйте предохранитель с другим номиналом, чем тот, который входит в комплект.
Подключение
Низкоуровневый вход
Для достижения наилучшего качества звука предпочтительнее использовать низкоуровневое (RCA) подключение. Для большинства установок в багажнике и под сиденьем потребуется кабель RCA длиной от 6 до 12 футов. Всегда используйте высококачественный кабель.
Не подключайте входы высокого и низкого уровня к усилителю одновременно!
Вход высокого уровня
Входы высокого уровня следует использовать только в том случае, если в вашем ресивере нет выходов RCA. Подключите провода входа высокого уровня от жгута непосредственно к выходам уровня динамиков головного устройства. Обязательно соблюдайте полярность, чтобы избежать проблем с фазой звука.
Не подключайте входы высокого и низкого уровня к усилителю одновременно!
Подключение питания
A. В этой конфигурации переключатель Auto Power On (Автоматическое включение питания) находится в положении "ON" (ВКЛ).
- Подключите провод заземления (черный) жгута к ближайшей точке на шасси автомобиля. Используйте провод калибра 8 (или толще) для подключения провода заземления.
- Подключите кабели +12 В от жгута, используя провод калибра 8 или толще, к положительной (+) клемме аккумулятора автомобиля.
B. В этой конфигурации переключатель Auto Power On (Автоматическое включение питания) находится в положении "OFF" (ВЫКЛ).
- Подключите провод заземления (черный) жгута к ближайшей точке на шасси автомобиля. Используйте провод калибра 8 (или толще) для подключения провода заземления.
- Подключите провод дистанционного управления (синий) жгута к выходу дистанционного управления головного устройства, используя провод калибра 16 (или толще).
- Подключите кабели +12 В от жгута, используя провод калибра 8 или толще, к положительной (+) клемме аккумулятора автомобиля.
Используя прилагаемый кабель RJ45, надежно установите пульт дистанционного управления под приборной панелью или в аналогичном месте, где его использование не будет отвлекать водителя.
Поиск и устранение неисправностей
| ПРОБЛЕМА | РЕШЕНИЕ |
Устройство не включается |
|
Индикатор защиты загорается при включении усилителя | Уменьшите громкость на головном устройстве, чтобы предотвратить перегрузку. Убедитесь, что вокруг усилителя хороший поток воздуха. |
Нет выхода |
|
Низкий выход |
|
Сильный шипящий звук |
|
Присутствует визжащий шум | Проверьте неправильно заземленные межсоединения RCA. |
Искаженный звук | Убедитесь, что регулятор входного усиления настроен в соответствии с уровнем сигнала головного устройства. |
Шум двигателя: статический тип |
|
Шум двигателя: шум генератора |
|
RockvilleAudio.com
© 2017 ROCKVILLE // Характеристики и особенности могут быть изменены и/или улучшены без предварительного уведомления.
