Rockville SS8P 400W 8" Uživatelská příručka

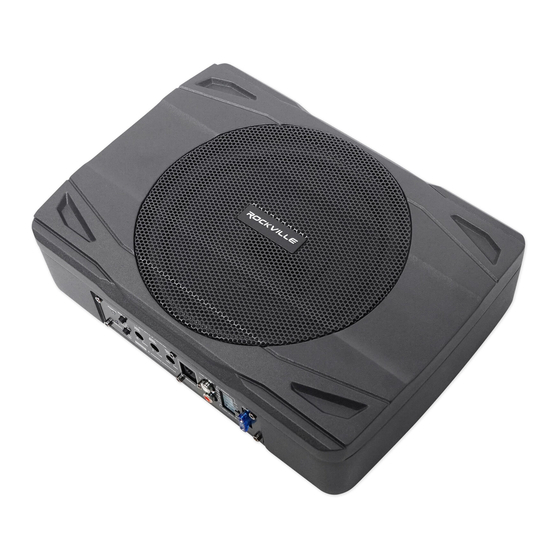

SS8P je komplexní řešení, které vám poskytne skvěle znějící basy ve vašem vozidle, aniž by zabíralo mnoho místa. Tato subwooferová ozvučnice je pouze 2,8˝ tlustá, takže se snadno vejde pod vaše sedadlo. Zesilovač je vestavěný, takže instalace a zapojení jsou čisté a jednoduché. Jedná se o skutečné komplexní řešení subwooferu se subwooferem zabudovaným do ozvučnice spolu se špičkovým vestavěným zesilovačem.

Zaměřili jsme se na to, aby instalace byla hračkou, takže jsme tuto jednotku navrhli s ohledem na vás, zákazníka. Přidali jsme vstupy vysoké úrovně, takže si ji můžete nainstalovat do aftermarketového nebo továrního systému. Vstup vysoké úrovně vám umožňuje instalovat jej, i když nemáte k dispozici žádné předzesilovačové výstupy.

Přečtěte si prosím pozorně tuto instalační příručku pro správné používání vašeho aktivního subwooferu SS8P pod sedadlem. Pokud budete potřebovat technickou pomoc, zavolejte na naši linku technické pomoci na čísle 1-646-758-0144, od pondělí do pátku, od 9:00 do 17:00 EST.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍREJTE

• Abyste snížili riziko úrazu elektrickým proudem, nikdy jednotku neotevírejte. Neobsahuje žádné uživatelsky opravitelné díly, servis svěřte autorizovanému servisnímu středisku Rockville.
• Nevystavujte tuto jednotku žádnému druhu vlhkosti.
• Zajistěte, aby byla jednotka umístěna v řádně větraném prostoru.

Funkce a specifikace

• 400 W špičkový / 100 W RMS
• Odolné montážní patky
• PWM MOSFET napájecí zdroj
• Nízkoúrovňový RCA vstup
• Vstupy vysoké úrovně s technologií automatického zapnutí
• Nastavitelná vstupní citlivost
• Měkké zpožděné dálkové zapnutí
• Obvod tepelné ochrany, obvod ochrany proti zkratu
• Obvod ochrany proti přetížení
• Zelená kontrolka napájení/červená kontrolka ochrany
• Přepínač fáze: 0° nebo 180°
• Filtr dolní propusti: 50 Hz - 150 Hz
• Zvýraznění basů: 0 - 12 dB @ 45 Hz
• Vestavěný subsonický filtr @ 20 Hz
• THD < 0,4 %
• Dálkové ovládání úrovně subwooferu
• Hodnota pojistky: Jedna 10A

Specifikace

• Impedance: 2 Ohmy
• Rozměry: 11,4 x 8,3 x 2,8 (D x Š x V) palců
• Frekvenční odezva: 20 Hz - 150 Hz
• Odstup signálu od šumu >90 dB
• Citlivost: 90 dB @ 1w / 1m
• Vstupní citlivost, nízká úroveň 300 mV
• Vstupní citlivost, vysoká úroveň 1,0 V

Funkce

1. LED diody napájení/ochrany: 2 LED diody umístěné na straně zesilovače indikují stav zesilovače, LED dioda napájení se rozsvítí, když zesilovač přijímá správné napětí, zem a dálkové napětí. Druhá LED dioda se rozsvítí, když zesilovač přejde do režimu ochrany.
2. Fázový posun: Použijte toto tlačítko, které vám pomůže kompenzovat problémy s časovým vyrovnáním. Takové problémy obvykle vznikají, když je subwoofer umístěn v jiné vzdálenosti od posluchače než ostatní reproduktory v systému.
3. Automatické zapnutí: Funkce automatického zapnutí je určena pro připojení na vysoké úrovni (úroveň reproduktoru). Když je přepínač v poloze "ON" (zapnuto), subwoofer se zapne, když je k dispozici vstup signálu. Pokud není k dispozici žádný vstup signálu, subwoofer se automaticky vypne. Pokud dáváte přednost použití funkce dálkového zapnutí, nechte čarodějnici v poloze "OFF" (vypnuto).
4. Filtr dolní propusti: Tento ovladač vám umožňuje definovat frekvenční rozsah, který má zesilovač subwooferu přijímat. Subwoofer bude reprodukovat veškerý zvuk pod nastavenou frekvencí.
5. Zvýraznění basů: Tento ovladač zvýší úroveň zvuku basových frekvencí.
6. Ovladač vstupního zisku: Po instalaci systému otočte tento ovladač na minimum. Zapněte hlavní jednotku (subwoofer se zapne prostřednictvím dálkového připojení) a nastavte hlasitost na 2/3 plné úrovně. Pomalu zvyšujte ovladač vstupního zisku subwooferu, dokud neuslyšíte malé zkreslení. Nyní snižte úroveň, dokud zkreslení zcela nezmizí. Ovladač vstupního zisku je nyní nastaven.
7. Port dálkového ovládání úrovně: Zapojte dodané dálkové ovládání úrovně a nezávisle upravte úroveň hlasitosti subwooferu.
8. Nízkoúrovňové RCA vstupy: Nízkoúrovňové vstupy jsou doporučeným způsobem, jak zavést audio signál do subwooferu, pokud jsou na vaší hlavní jednotce nebo jiném zdroji signálu (například zvukovém procesoru) k dispozici RCA výstupy.
9. Vstup vysoké úrovně: Tyto vstupy, označované také jako vstupy úrovně reproduktorů, vám umožňují připojit se k továrním vodičům reproduktorů. Nazývají se vstupy vysoké úrovně, protože převádějí vysoké napětí procházející továrními vodiči reproduktorů na napětí, které zesilovač zvládne. Tyto vstupy poskytnou koncovému uživateli čistý a dobře definovaný zvuk pro optimální hudební zážitek. Použijte dodaný kabel a kabelový svazek a správně připojte výstupy, jak je znázorněno na schématu zapojení v této příručce.
10. Napájecí vstupní terminál
11. Pojistka: Nepoužívejte pojistku s jinou hodnotou, než je hodnota dodané pojistky.

Zapojení

Nízkoúrovňový vstup

Pro nejlepší zvukový výkon se doporučuje zapojení nízkoúrovňového (RCA) vstupu. Většina instalací do kufru a pod sedadlo bude vyžadovat 6–12 stop dlouhý RCA kabel. Vždy používejte vysoce kvalitní kabel.

Nezapojujte vstupy vysoké a nízké úrovně do zesilovače současně!

Vstup vysoké úrovně

Vstupy vysoké úrovně by se měly používat pouze v případě, že váš přijímač nemá RCA výstupy. Spojte vodiče vstupu vysoké úrovně ze svazku přímo s výstupy úrovně reproduktorů vaší hlavní jednotky. Dbejte na polaritu, abyste se vyhnuli problémům s audio fází.

Nezapojujte vstupy vysoké a nízké úrovně do zesilovače současně!

Napájecí připojení

A. V této konfiguraci je přepínač automatického zapnutí v poloze "ON" (zapnuto).

1. Připojte zemnící kabel (černý) svazku k nejbližšímu bodu na šasi vozidla. K připojení zemnícího kabelu použijte vodič o průřezu 8 AWG (nebo silnější).
2. Připojte kabely +12V ze svazku pomocí vodiče o průřezu 8 AWG nebo silnějšího ke kladnému (+) pólu baterie vozidla.

B. V této konfiguraci je přepínač automatického zapnutí v poloze "OFF" (vypnuto).

1. Připojte zemnící kabel (černý) svazku k nejbližšímu bodu na šasi vozidla. K připojení zemnícího kabelu použijte vodič o průřezu 8 AWG (nebo silnější).
2. Připojte dálkový kabel (modrý) svazku k dálkovému výstupu hlavní jednotky pomocí vodiče o průřezu 16 AWG (nebo silnější).
3. Připojte kabely +12V ze svazku pomocí vodiče o průřezu 8 AWG nebo silnějšího ke kladnému (+) pólu baterie vozidla.

Pomocí dodaného kabelu RJ45 bezpečně nainstalujte dálkové ovládání pod palubní desku nebo na podobné místo, kde jeho používání nebude rozptylovat řidiče.

Odstraňování problémů

RockvilleAudio.com
© 2017 ROCKVILLE // Funkce a specifikace se mohou změnit a nebo vylepšit bez upozornění.
