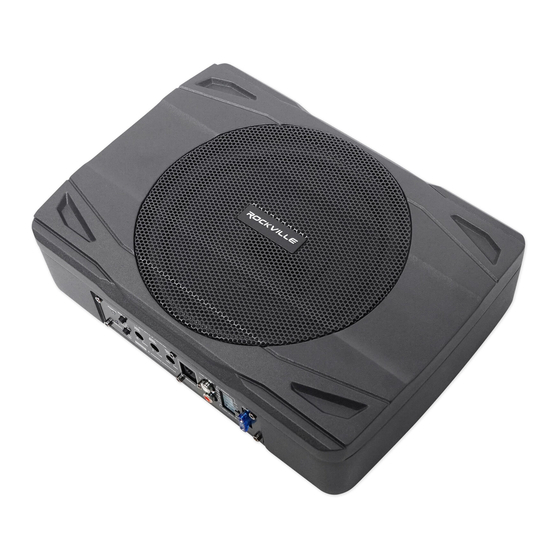

Rockville SS8P 400W 8" Felhasználói kézikönyv

Tartalom

Az SS8P egy minden az egyben megoldás, amely nagyszerű hangzású basszust biztosít járművében anélkül, hogy sok helyet foglalna. Ez a mélynyomó doboz mindössze 2,8 hüvelyk vastag, így könnyen elfér az ülés alatt. Az erősítő be van építve, így a telepítés és a vezetékezés tiszta és egyszerű. Ez egy igazi minden az egyben mélynyomó megoldás, a mélynyomó a dobozba van beépítve, valamint egy csúcsminőségű erősítő is be van építve.

Arra összpontosítottunk, hogy a telepítés gyerekjáték legyen, ezért ezt az egységet az ügyfél szem előtt tartásával terveztük. Hozzáadtunk magas szintű bemeneteket, így ezt egy utángyártott vagy gyári rendszerhez is telepítheti. A magas szintű bemenet lehetővé teszi a telepítést akkor is, ha nincs előerősítő kimenet.

Kérjük, figyelmesen olvassa el ezt a telepítési útmutatót az SS8P ülés alatti aktív mélynyomó megfelelő használatához. Ha technikai segítségre van szüksége, kérjük, hívja technikai segítségvonalunkat az 1-646-758-0144 telefonszámon, hétfőtől péntekig, 9:00 és 17:00 óra között EST.

FONTOS BIZTONSÁGI UTASÍTÁSOK


ÁRAMÜTÉS VESZÉLYE NE NYISSA KI

  • Az áramütés kockázatának csökkentése érdekében soha ne nyissa ki a készüléket. Nincsenek felhasználó által javítható alkatrészek, a szervizelést bízza egy hivatalos Rockville szervizközpontra.
  • Ne tegye ki ezt a készüléket semmilyen nedvességnek.
  • Kérjük, győződjön meg arról, hogy a készülék megfelelően szellőző helyen van elhelyezve.

Jellemzők és specifikációk

  • 400 Watt csúcsteljesítmény / 100 Watt RMS
  • Nagy teherbírású rögzítő lábak
  • PWM MOSFET tápegység
  • Alacsony szintű RCA bemenet
  • Magas szintű bemenetek automatikus bekapcsolási technológiával
  • Állítható bemeneti érzékenység
  • Lágy késleltetésű távoli bekapcsolás
  • Hővédelem, rövidzárlat elleni védelem
  • Túlterhelés elleni védelem
  • Zöld tápellátás/piros védelem LED-ek
  • Fáziskapcsoló: 0° vagy 180°
  • Aluláteresztő szűrő: 50Hz - 150Hz
  • Basszuskiemelés: 0 - 12dB @ 45Hz
  • Beépített szubszonikus szűrő @ 20Hz
  • THD < 0,4%
  • Mélynyomó szint távirányító
  • Biztosíték értéke: Egyetlen 10A

Specifikációk

  • Impedancia: 2 Ohm
  • Méretek: 11,4 x 8,3 x 2,8 (H x Sz x M) hüvelyk
  • Frekvencia átvitel: 20Hz - 150Hz
  • Jel-zaj arány >90dB
  • Érzékenység: 90dB @ 1w / 1m
  • Bemeneti érzékenység, alacsony szint 300mV
  • Bemeneti érzékenység, magas szint 1,0V

Jellemzők

Áttekintés

  1. Tápellátás/védelem LED-ek: Az erősítő oldalán található 2 LED jelzi az erősítő állapotát, a tápellátás LED világít, ha az erősítő megfelelő tápellátást, földelést és távoli feszültséget kap. A második LED akkor világít, ha az erősítő védelmi módba kapcsol.
  2. Fáziseltolás: Ezzel a gombbal kompenzálhatja az időzítési problémákat. Az ilyen problémák általában abból adódnak, hogy a mélynyomó a hallgatótól eltérő távolságra van elhelyezve, mint a rendszer többi hangszórója.
  3. Automatikus bekapcsolás: Az automatikus bekapcsolás funkció a magas szintű (hangszóró szintű) csatlakozásokhoz használható. Ha a kapcsoló "ON" (be) állásban van, a mélynyomó bekapcsol, ha van jelbemenet. Ha nincs jelbemenet, a mélynyomó automatikusan kikapcsol. Ha inkább a távoli bekapcsolás funkciót szeretné használni, hagyja a kapcsolót "OFF" (ki) állásban.
  4. Aluláteresztő szűrő: Ez a vezérlő lehetővé teszi, hogy meghatározza azt a frekvenciatartományt, amelyet a mélynyomó erősítőjének fogadnia kell. A mélynyomó a beállított frekvencia alatti összes hangot reprodukálja.
  5. Basszuskiemelés: Ez a vezérlő növeli a basszus frekvenciák hangerejét.
  6. Bemeneti erősítés vezérlés: A rendszer telepítése után állítsa ezt a vezérlőt minimumra. Kapcsolja be a fejegységet (a mélynyomó a távoli csatlakozáson keresztül bekapcsol), és állítsa a hangerőt a teljes szint 2/3-ára. Lassan tekerje fel a mélynyomó bemeneti erősítés vezérlését, amíg enyhe torzítást nem hall. Most csökkentse a szintet, amíg a torzítás teljesen el nem tűnik. A bemeneti erősítés vezérlés most be van állítva.
  7. Távirányító szint vezérlő port: Csatlakoztassa a mellékelt távirányító szint vezérlőt a mélynyomó hangerejének független beállításához.
  8. Alacsony szintű RCA bemenetek: Az alacsony szintű bemenetek ajánlott módja a hangjel bevezetésének a mélynyomóba, ha a fejegységen vagy más jelforráson (például hangprocesszoron) vannak RCA kimenetek.
  9. Magas szintű bemenet: Ezek a bemenetek, más néven hangszóró szintű bemenetek, lehetővé teszik a csatlakozást a gyári hangszóró vezetékekhez. Magas szintű bemeneteknek nevezik őket, mert átalakítják a gyári hangszóró vezetékeken átfolyó magas feszültséget egy olyan feszültségre, amelyet az erősítő képes kezelni. Ezek a bemenetek tiszta, jól definiált hangzást biztosítanak a végfelhasználó számára az optimális zenei élvezet érdekében. Használja a mellékelt kábelt és vezetékköteget, és megfelelően csatlakoztassa a kimeneteket a kézikönyvben található csatlakozási ábra szerint.
  10. Tápbemeneti csatlakozó
  11. Biztosíték: Ne használjon eltérő értékű biztosítékot, mint a mellékelt.

Vezetékezés

Alacsony szintű bemenet

Az alacsony szintű (RCA) bemeneti vezetékezés előnyösebb a legjobb hangteljesítmény érdekében. A legtöbb csomagtartóba és ülés alá történő telepítéshez 6–12 láb hosszú RCA kábelre lesz szükség. Mindig használjon kiváló minőségű kábelt.

figyelmeztetés
Ne csatlakoztassa egyszerre a magas és az alacsony szintű bemeneteket az erősítőhöz!

Alacsony szintű bemenet vezetékezése

Magas szintű bemenet

A magas szintű bemeneteket csak akkor szabad használni, ha a vevőegységen nincsenek RCA kimenetek. Csatlakoztassa a kábelköteg magas szintű bemeneti vezetékeit közvetlenül a fejegység hangszóró szintű kimeneteihez. Ügyeljen a polaritásra, hogy elkerülje a hangfázis problémákat.

figyelmeztetés
Ne csatlakoztassa egyszerre a magas és az alacsony szintű bemeneteket az erősítőhöz!

Magas szintű bemenet vezetékezése

Tápcsatlakozások

A. Ebben a konfigurációban az Auto Power On (automatikus bekapcsolás) kapcsoló "ON" (be) állásban van.

  1. Csatlakoztassa a kábelköteg földelő kábelét (fekete) a jármű alvázának legközelebbi pontjához. Használjon 8-as (vagy vastagabb) vezetéket a földelő kábel csatlakoztatásához.
  2. Csatlakoztassa a kábelköteg +12V-os kábeleit 8-as (vagy vastagabb) vezetékkel a jármű akkumulátorának pozitív (+) pólusához.

A tápcsatlakozások

B. Ebben a konfigurációban az Auto Power On (automatikus bekapcsolás) kapcsoló "OFF" (ki) állásban van.

  1. Csatlakoztassa a kábelköteg földelő kábelét (fekete) a jármű alvázának legközelebbi pontjához. Használjon 8-as (vagy vastagabb) vezetéket a földelő kábel csatlakoztatásához.
  2. Csatlakoztassa a kábelköteg távoli kábelét (kék) a fejegység távoli kimenetéhez 16-os (vagy vastagabb) vezetékkel.
  3. Csatlakoztassa a kábelköteg +12V-os kábeleit 8-as (vagy vastagabb) vezetékkel a jármű akkumulátorának pozitív (+) pólusához.

B tápcsatlakozások

A mellékelt RJ45 kábel segítségével biztonságosan szerelje fel a távirányítót a műszerfal alá vagy egy hasonló helyre, ahol a használata nem vonja el a vezető figyelmét.

C tápcsatlakozások

Hibaelhárítás

PROBLÉMA MEGOLDÁS

A készülék nem kapcsol be
  1. Ellenőrizze a földelési csatlakozást.
  2. Ellenőrizze, hogy a távoli bemeneti bekapcsolás legalább 5V DC feszültséggel rendelkezik-e.
  3. Ellenőrizze, hogy van-e akkumulátor feszültség a +12V-os csatlakozón.
  4. Ellenőrizze az összes biztosítékot, szükség esetén cserélje ki. Győződjön meg arról, hogy a védelmi LED nem világít. Ha igen, kapcsolja ki röviden az erősítőt, majd kapcsolja vissza.

A védelmi LED világít, amikor az erősítő be van kapcsolva

 Csökkentse a hangerőt a fejegységen a túlhajtás elkerülése érdekében. Ellenőrizze, hogy jó légáramlás van-e az erősítő körül.

Nincs kimenet
  1. Ellenőrizze, hogy minden biztosíték rendben van-e.
  2. Ellenőrizze, hogy a készülék megfelelően van-e földelve.
  3. Ellenőrizze, hogy a távoli bemeneti bekapcsolás legalább 5V DC feszültséggel rendelkezik-e.
  4. Ellenőrizze, hogy az RCA audiokábelek a megfelelő bemenetekbe vannak-e bedugva.

Alacsony kimenet
  1. Állítsa vissza a szintszabályozót.
  2. Ellenőrizze a keresztváltó vezérlő beállításait.

Magas sziszegés a hangban
  1. Ellenőrizze, hogy az SS8P összes csatlakozása megfelelően van-e csatlakoztatva.
  2. A legjobb, ha az erősítő bemeneti szintszabályozóját a lehető legalacsonyabbra állítja. A legjobb szubjektív jel-zaj arány így érhető el. Próbálja meg a fejegység hangerejét a lehető legmagasabbra állítani torzítás nélkül.

Sikító zaj van jelen

 Ellenőrizze a helytelenül földelt RCA összekötőket.

Torz hang

 Ellenőrizze, hogy a bemeneti erősítés vezérlő a fejegység jelszintjéhez van-e igazítva.

Motorzaj: Statikus típus
  1. Vezesse az RCA kábeleket távol a jármű vezetékeitől.
  2. Használjon kiváló minőségű RCA kábeleket.

Motorzaj: Generátor sípolás
  1. Ellenőrizze, hogy az RCA földelések nincsenek-e rövidre zárva a jármű alvázához.
  2. Ellenőrizze, hogy a fejegység megfelelően van-e földelve.

Márka

RockvilleAudio.com
© 2017 ROCKVILLE // A jellemzők és a specifikációk előzetes értesítés nélkül változhatnak és/vagy javulhatnak.
