Rockville SS8P 400W 8" Instrukcja obsługi

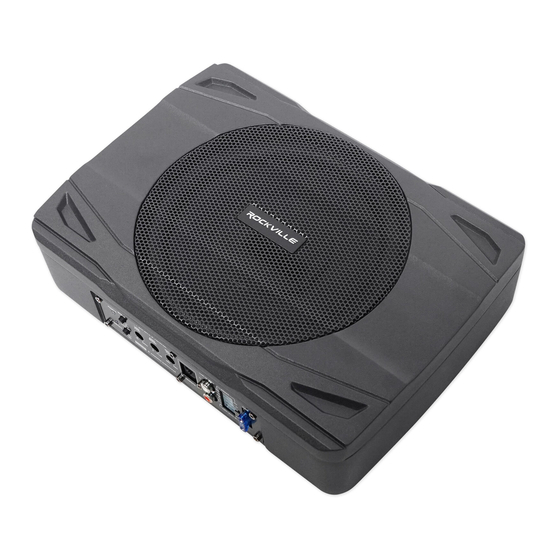

SS8P to kompleksowe rozwiązanie, które zapewnia doskonałe brzmienie basów w Twoim pojeździe, nie zajmując przy tym dużo miejsca. Obudowa subwoofera ma tylko 2,8 cala grubości, dzięki czemu z łatwością mieści się pod siedzeniem. Wzmacniacz jest wbudowany, więc instalacja i okablowanie są czyste i proste. Jest to prawdziwe, kompleksowe rozwiązanie subwoofera z subwooferem wbudowanym w obudowę wraz z wbudowanym wzmacniaczem najwyższej klasy.
Skupiliśmy się na tym, aby instalacja była dziecinnie prosta, dlatego zaprojektowaliśmy to urządzenie z myślą o Tobie, kliencie. Dodaliśmy wejścia wysokiego poziomu, dzięki czemu możesz zainstalować je w systemie aftermarketowym lub fabrycznym. Wejście wysokiego poziomu umożliwia instalację nawet wtedy, gdy nie masz dostępnych wyjść przedwzmacniacza.
Prosimy o uważne przeczytanie niniejszej instrukcji instalacji, aby prawidłowo korzystać z aktywnego subwoofera pod siedzeniem SS8P. Jeśli potrzebujesz pomocy technicznej, zadzwoń na naszą linię pomocy technicznej pod numer 1-646-758-0144, od poniedziałku do piątku, od 9:00 do 17:00 czasu EST.
WAŻNE INSTRUKCJE BEZPIECZEŃSTWA
RYZYKO PORAŻENIA PRĄDEM NIE OTWIERAĆ
- Aby zmniejszyć ryzyko porażenia prądem, nigdy nie otwieraj urządzenia. Nie ma w nim części, które mogą być serwisowane przez użytkownika, serwis należy powierzyć autoryzowanemu centrum serwisowemu Rockville.
- Nie narażaj tego urządzenia na działanie wilgoci.
- Upewnij się, że urządzenie znajduje się w odpowiednio wentylowanym miejscu.
Funkcje i specyfikacje
- Moc szczytowa 400 W / Moc RMS 100 W
- Wytrzymałe nóżki montażowe
- Zasilacz PWM MOSFET
- Wejście RCA niskiego poziomu
- Wejścia wysokiego poziomu z technologią automatycznego włączania
- Regulowana czułość wejściowa
- Miękkie opóźnione zdalne włączanie
- Obwód ochrony termicznej, obwód ochrony przed zwarciem
- Obwód ochrony przed przeciążeniem
- Zielone diody LED zasilania/czerwone diody LED ochrony
- Przełącznik fazy: 0° lub 180°
- Filtr dolnoprzepustowy: 50 Hz - 150 Hz
- Podbicie basów: 0 - 12 dB przy 45 Hz
- Wbudowany filtr subsoniczny przy 20 Hz
- THD < 0,4%
- Pilot zdalnego sterowania poziomu subwoofera
- Wartość znamionowa bezpiecznika: pojedynczy 10 A
Specyfikacje
- Impedancja: 2 Ohm
- Wymiary: 11,4 x 8,3 x 2,8 (dł. x szer. x wys.) cali
- Pasmo przenoszenia: 20 Hz - 150 Hz
- Stosunek sygnału do szumu >90 dB
- Czułość: 90 dB przy 1 W / 1 m
- Czułość wejściowa, niski poziom 300 mV
- Czułość wejściowa, wysoki poziom 1,0 V
Funkcje
- Diody LED zasilania/ochrony: 2 diody LED umieszczone z boku wzmacniacza wskazują stan wzmacniacza, dioda LED zasilania zaświeci się, gdy wzmacniacz otrzyma odpowiednie napięcie zasilania, uziemienia i zdalnego sterowania. Druga dioda LED zaświeci się, gdy wzmacniacz przejdzie w tryb ochrony.
- Przesunięcie fazowe: Użyj tego przycisku, aby skompensować problemy z wyrównaniem czasowym. Takie problemy zwykle wynikają z umieszczenia subwoofera w innej odległości od słuchacza niż pozostałe głośniki w systemie.
- Automatyczne włączanie: Funkcja automatycznego włączania jest przeznaczona do połączeń wysokiego poziomu (poziomu głośnikowego). Gdy przełącznik jest w pozycji "ON" (włączony), subwoofer włączy się, gdy pojawi się sygnał wejściowy. Jeśli nie ma sygnału wejściowego, subwoofer wyłączy się automatycznie. Jeśli wolisz korzystać z funkcji zdalnego włączania, pozostaw przełącznik w pozycji "OFF" (wyłączony).
- Filtr dolnoprzepustowy: Ta kontrolka umożliwia zdefiniowanie zakresu częstotliwości, który ma odbierać wzmacniacz subwoofera. Subwoofer będzie odtwarzał wszystkie dźwięki poniżej ustawionej częstotliwości.
- Podbicie basów: Ta kontrolka zwiększy poziom dźwięku częstotliwości basowych.
- Kontrola wzmocnienia wejściowego: Po zainstalowaniu systemu ustaw tę kontrolkę na minimum. Włącz radioodtwarzacz (subwoofer włączy się przez połączenie zdalne) i ustaw głośność na 2/3 pełnego poziomu. Powoli zwiększaj wzmocnienie wejściowe subwoofera, aż usłyszysz niewielkie zniekształcenia. Teraz zmniejsz poziom, aż zniekształcenia całkowicie znikną. Kontrola wzmocnienia wejściowego jest teraz ustawiona.
- Port zdalnego sterowania poziomem: Podłącz dołączony pilot zdalnego sterowania poziomem, aby niezależnie regulować poziom głośności subwoofera.
- Wejścia RCA niskiego poziomu: Wejścia niskiego poziomu są zalecanym sposobem wprowadzenia sygnału audio do subwoofera, jeśli w radioodtwarzaczu lub innym źródle sygnału (takim jak procesor dźwięku) znajdują się wyjścia RCA.
- Wejście wysokiego poziomu: Te wejścia, zwane również wejściami poziomu głośnikowego, umożliwiają podłączenie do fabrycznych przewodów głośnikowych. Nazywane są wejściami wysokiego poziomu, ponieważ przekształcają wysokie napięcie płynące przez fabryczne przewody głośnikowe na napięcie, które wzmacniacz może obsłużyć. Te wejścia zapewnią użytkownikowi końcowemu czysty, dobrze zdefiniowany dźwięk dla optymalnej przyjemności słuchania muzyki. Użyj dostarczonego kabla i wiązki przewodów i podłącz wyjścia prawidłowo, jak pokazano na schemacie połączeń w niniejszej instrukcji.
- Zacisk wejścia zasilania
- Bezpiecznik: Nie używaj bezpiecznika o innej wartości niż dostarczony.
Okablowanie
Wejście niskiego poziomu
Okablowanie wejścia niskiego poziomu (RCA) jest preferowane dla uzyskania najlepszej jakości dźwięku. Większość instalacji w bagażniku i pod siedzeniem będzie wymagać kabla RCA o długości 6–12 stóp. Zawsze używaj kabla wysokiej jakości.
Nie podłączaj jednocześnie wejść wysokiego i niskiego poziomu do wzmacniacza!
Wejście wysokiego poziomu
Wejścia wysokiego poziomu powinny być używane tylko wtedy, gdy odbiornik nie ma wyjść RCA. Połącz przewody wejściowe wysokiego poziomu z wiązki bezpośrednio z wyjściami poziomu głośnikowego radioodtwarzacza. Pamiętaj o zachowaniu polaryzacji, aby uniknąć problemów z fazą dźwięku.
Nie podłączaj jednocześnie wejść wysokiego i niskiego poziomu do wzmacniacza!
Podłączenia zasilania
A. W tej konfiguracji przełącznik Auto Power On (automatyczne włączanie) znajduje się w pozycji "ON" (włączony).
- Podłącz kabel uziemiający (czarny) wiązki do najbliższego punktu na podwoziu pojazdu. Użyj przewodu o przekroju 8 AWG (lub grubszego), aby podłączyć kabel uziemiający.
- Podłącz kable +12 V z wiązki, używając przewodu o przekroju 8 AWG lub grubszego, do dodatniego (+) zacisku akumulatora pojazdu.
B. W tej konfiguracji przełącznik Auto Power On (automatyczne włączanie) znajduje się w pozycji "OFF" (wyłączony).
- Podłącz kabel uziemiający (czarny) wiązki do najbliższego punktu na podwoziu pojazdu. Użyj przewodu o przekroju 8 AWG (lub grubszego), aby podłączyć kabel uziemiający.
- Podłącz kabel zdalnego sterowania (niebieski) wiązki do wyjścia zdalnego sterowania radioodtwarzacza, używając przewodu o przekroju 16 AWG (lub grubszego).
- Podłącz kable +12 V z wiązki, używając przewodu o przekroju 8 AWG lub grubszego, do dodatniego (+) zacisku akumulatora pojazdu.
Używając dołączonego kabla RJ45, zainstaluj pilot zdalnego sterowania bezpiecznie pod deską rozdzielczą lub w podobnym miejscu, w którym jego używanie nie będzie rozpraszać kierowcy.
Rozwiązywanie problemów
| PROBLEM | ROZWIĄZANIE |
Urządzenie nie włącza się |
|
Dioda LED ochrony włącza się po włączeniu wzmacniacza | Zmniejsz głośność w radioodtwarzaczu, aby zapobiec przesterowaniu. Sprawdź, czy wokół wzmacniacza jest dobry przepływ powietrza. |
Brak wyjścia |
|
Niskie wyjście |
|
Wysoki szum w dźwięku |
|
Występuje piskliwy dźwięk | Sprawdź, czy interkonekty RCA są nieprawidłowo uziemione. |
Zniekształcony dźwięk | Sprawdź, czy kontrola wzmocnienia wejściowego jest ustawiona tak, aby pasowała do poziomu sygnału radioodtwarzacza. |
Szum silnika: Typ statyczny |
|
Szum silnika: Wycie alternatora |
|
RockvilleAudio.com
© 2017 ROCKVILLE // Funkcje i specyfikacje mogą ulec zmianie i/lub ulepszeniu bez powiadomienia.
