Manual del usuario de Rockville SS8P 400W 8"

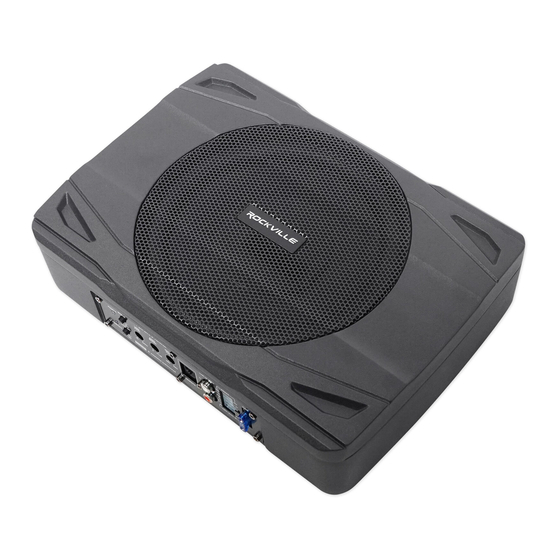

El SS8P es una solución todo en uno para brindarle un excelente sonido de bajos en su vehículo sin ocupar mucho espacio. Este recinto de subwoofer tiene solo 2.8˝ de grosor para que pueda caber fácilmente debajo de su asiento. El amplificador está integrado, por lo que la instalación y el cableado son limpios y sencillos. Esta es una verdadera solución de subwoofer todo en uno con el subwoofer integrado en el recinto junto con un amplificador de primera línea también integrado.

Nos enfocamos en hacer que la instalación sea muy sencilla, por lo que diseñamos esta unidad pensando en usted, el cliente. Agregamos entradas de alto nivel para que pueda instalar esto en un sistema de mercado secundario o de fábrica. La entrada de alto nivel le permite instalar esto incluso si no tiene salidas de preamplificador disponibles.

Lea atentamente esta guía de instalación para el uso adecuado de su subwoofer activo debajo del asiento SS8P. Si necesita asistencia técnica, llame a nuestra línea de ayuda técnica al 1-646-758-0144, de lunes a viernes, de 9 a. m. a 5 p. m., hora del este.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

• Para reducir el riesgo de descarga eléctrica, nunca abra la unidad. No hay piezas reparables por el usuario, remita el servicio a un centro de servicio autorizado de Rockville.
• No exponga esta unidad a ningún tipo de humedad.
• Asegúrese de que la unidad esté situada en un área debidamente ventilada.

Características y especificaciones

• 400 vatios pico / 100 vatios RMS
• Pies de montaje de alta resistencia
• Fuente de alimentación PWM MOSFET
• Entrada RCA de bajo nivel
• Entradas de alto nivel con tecnología de encendido automático
• Sensibilidad de entrada ajustable
• Encendido remoto suave retardado
• Circuito de protección térmica, circuito de protección contra cortocircuitos
• Circuito de protección contra sobrecarga
• LED verdes de encendido/LED rojos de protección
• Interruptor de fase: 0° o 180°
• Filtro de paso bajo: 50 Hz - 150 Hz
• Refuerzo de graves: 0 - 12 dB a 45 Hz
• Filtro subsónico incorporado a 20 Hz
• THD < 0.4%
• Control remoto de nivel de subwoofer
• Clasificación del fusible: Individual 10A

Especificaciones

• Impedancia: 2 ohmios
• Dimensiones: 11.4 x 8.3 x 2.8 (L x An x Al) pulgadas
• Respuesta de frecuencia: 20 Hz - 150 Hz
• Relación señal/ruido >90dB
• Sensibilidad: 90dB a 1w / 1m
• Sensibilidad de entrada, nivel bajo 300mV
• Sensibilidad de entrada, nivel alto 1.0V

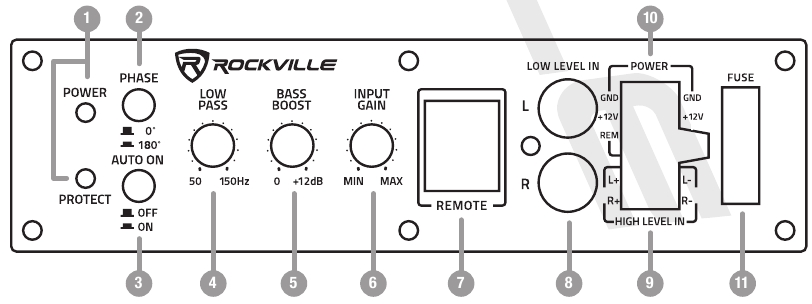

Características

1. LED de encendido/protección: Los 2 LED ubicados en el costado del amplificador brindan indicación del estado del amplificador, el LED de encendido se encenderá cuando el amplificador reciba el voltaje adecuado de alimentación, tierra y remoto. El segundo LED se encenderá cuando el amplificador entre en modo de protección.
2. Cambio de fase: Use este botón para ayudar a compensar los problemas de alineación de tiempo. Tales problemas generalmente resultan de tener el subwoofer posicionado a una distancia diferente del oyente que los otros altavoces del sistema.
3. Encendido automático: La función de encendido automático es para conexiones de alto nivel (nivel de altavoz). Cuando el interruptor está en la posición "ON" (encendido), el subwoofer se encenderá cuando haya una entrada de señal. Si no hay entrada de señal, el subwoofer se apagará automáticamente. Si prefiere usar la función de encendido remoto, deje el interruptor en la posición "OFF" (apagado).
4. Filtro de paso bajo: Este control le permite definir el rango de frecuencia que desea que reciba el amplificador del subwoofer. El subwoofer reproducirá todo el sonido por debajo de la frecuencia que establezca.
5. Refuerzo de graves: Este control aumentará el nivel de sonido de las frecuencias de graves.
6. Control de ganancia de entrada: Después de haber instalado su sistema, gire este control al mínimo. Encienda la unidad principal (el subwoofer se encenderá a través de la conexión remota) y ajuste el volumen a 2/3 del nivel máximo. Aumente lentamente el control de ganancia de entrada del subwoofer hasta que escuche una pequeña cantidad de distorsión. Ahora reduzca el nivel hasta que la distorsión desaparezca por completo. El control de ganancia de entrada ahora está configurado.
7. Puerto de control de nivel remoto: Conecte el control de nivel remoto incluido para ajustar el nivel de volumen del subwoofer de forma independiente.
8. Entradas RCA de bajo nivel: Las entradas de bajo nivel son la forma recomendada de introducir una señal de audio al subwoofer si hay salidas RCA presentes en su unidad principal u otra fuente de señal (como un procesador de sonido).
9. Entrada de alto nivel: Estas entradas, también conocidas como entradas de nivel de altavoz, le permiten conectarse a los cables de los altavoces de fábrica. Se llaman entradas de alto nivel porque convierten el alto voltaje que circula por los cables de los altavoces de fábrica en uno que el amplificador puede manejar. Estas entradas proporcionarán al usuario final un sonido limpio y bien definido para un disfrute musical óptimo. Use el cable y el arnés de cables suministrados y conecte las salidas correctamente como se muestra en el diagrama de conexión en este manual.
10. Terminal de entrada de alimentación
11. Fusible: No use un fusible con un valor diferente al que se proporciona.

Cableado

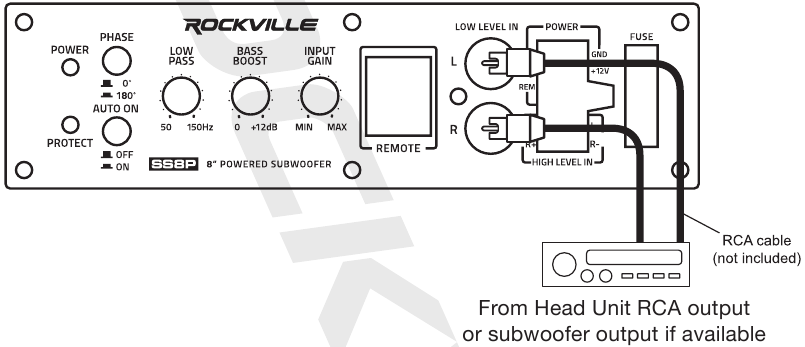

Entrada de bajo nivel

Se prefiere el cableado de entrada de bajo nivel (RCA) para obtener el mejor rendimiento de audio. La mayoría de las instalaciones de maletero y debajo del asiento requerirán un cable RCA de 6 a 12 pies. Siempre use un cable de alta calidad.

¡No conecte las entradas de alto y bajo nivel al amplificador al mismo tiempo!

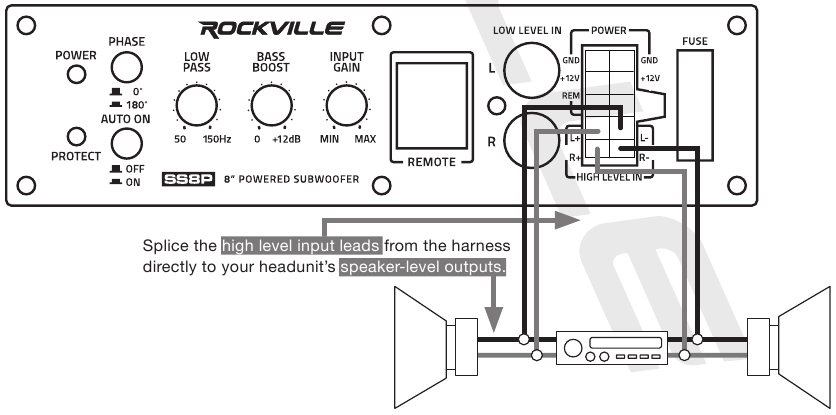

Entrada de alto nivel

Las entradas de alto nivel solo deben usarse cuando su receptor carece de salidas RCA. Empalme los cables de entrada de alto nivel del arnés directamente a las salidas de nivel de altavoz de su unidad principal. Asegúrese de observar la polaridad para evitar problemas de fase de audio.

¡No conecte las entradas de alto y bajo nivel al amplificador al mismo tiempo!

Conexiones de alimentación

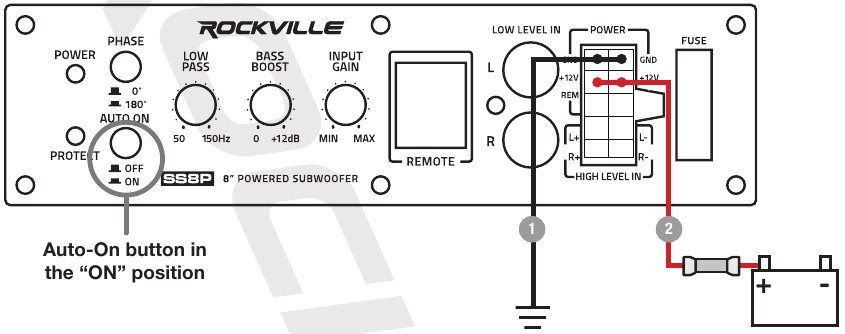

A. En esta configuración, el interruptor de encendido automático está en la posición "ON" (encendido).

1. Conecte el cable de tierra (negro) del arnés al punto más cercano del chasis del vehículo. Use cable de calibre 8 (o más grueso) para conectar el cable de tierra.
2. Conecte los cables de +12 V del arnés, usando cable de calibre 8 o más grueso, al terminal positivo (+) de la batería del vehículo.

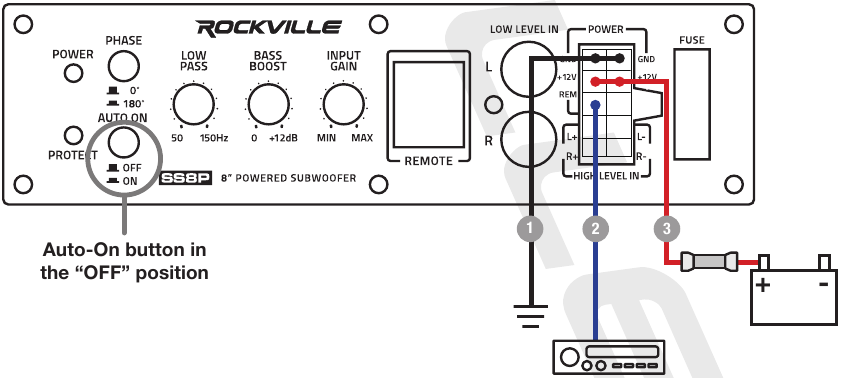

B. En esta configuración, el interruptor de encendido automático está en la posición "OFF" (apagado).

1. Conecte el cable de tierra (negro) del arnés al punto más cercano del chasis del vehículo. Use cable de calibre 8 (o más grueso) para conectar el cable de tierra.
2. Conecte el cable remoto (azul) del arnés a la salida remota de la unidad principal usando cable de calibre 16 (o más grueso).
3. Conecte los cables de +12 V del arnés, usando cable de calibre 8 o más grueso, al terminal positivo (+) de la batería del vehículo.

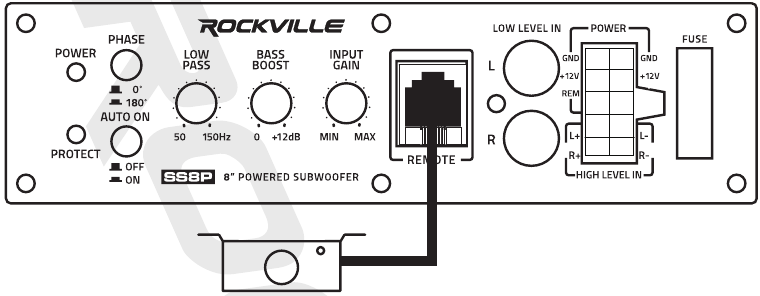

Usando el cable RJ45 incluido, instale el control remoto de forma segura debajo del tablero o en un lugar similar donde usarlo no distraiga al conductor.

Solución de problemas

RockvilleAudio.com
© 2017 ROCKVILLE // Las características y especificaciones están sujetas a cambios y/o mejoras sin previo aviso.
