Manual do Utilizador Rockville SS8P 400W 8"

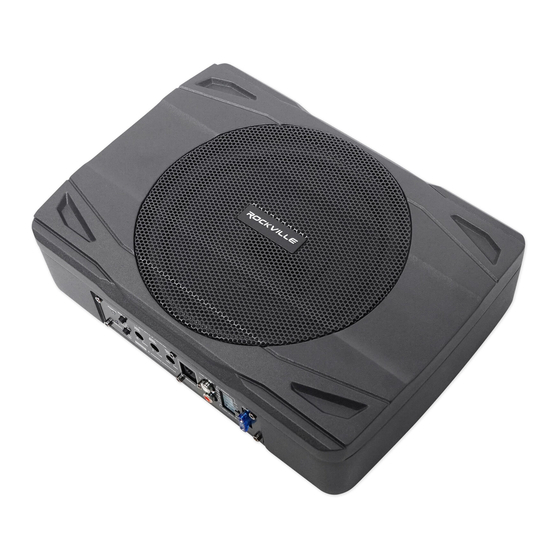

O SS8P é uma solução completa para lhe dar graves com excelente som no seu veículo sem ocupar muito espaço. Esta caixa de subwoofer tem apenas 2,8˝ de espessura para que possa caber facilmente debaixo do seu assento. O amplificador está incorporado, pelo que a instalação e a cablagem são limpas e simples. Esta é uma verdadeira solução de subwoofer completa com o subwoofer incorporado na caixa, juntamente com um amplificador de topo também incorporado.

Concentrámo-nos em facilitar a instalação, por isso concebemos esta unidade a pensar em si, o cliente. Adicionámos entradas de alto nível para que possa instalá-la num sistema de pós-venda ou de fábrica. A entrada de alto nível permite-lhe instalar isto mesmo que não tenha saídas de pré-amplificador disponíveis.

Leia atentamente este guia de instalação para uma utilização adequada do seu subwoofer ativo debaixo do assento SS8P. Caso necessite de assistência técnica, ligue para a nossa linha de ajuda técnica no número 1-646-758-0144, de segunda a sexta-feira, das 9h às 17h EST.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

RISCO DE CHOQUE ELÉTRICO NÃO ABRIR

• Para reduzir o risco de choque elétrico, nunca abra a unidade. Não existem peças reparáveis pelo utilizador, encaminhe a assistência para um centro de assistência Rockville autorizado.
• Não exponha esta unidade a qualquer tipo de humidade.
• Certifique-se de que a unidade está situada numa área devidamente ventilada.

Funcionalidades e Especificações

• 400 Watts de Pico / 100 Watts RMS
• Pés de Montagem Reforçados
• Fonte de Alimentação PWM MOSFET
• Entrada RCA de Baixo Nível
• Entradas de Alto Nível com Tecnologia de Ligação Automática
• Sensibilidade de Entrada Ajustável
• Ligação Remota Suave Atrasada
• Circuito de Proteção Térmica, Circuito de Proteção contra Curto-Circuito
• Circuito de Proteção contra Sobrecarga
• LEDs de Alimentação Verde/Proteção Vermelha
• Interruptor de Fase: 0° ou 180°
• Filtro Passa-Baixo: 50Hz - 150Hz
• Reforço de Graves: 0 - 12dB @ 45Hz
• Filtro Subsónico Incorporado @ 20Hz
• THD < 0,4%
• Controlo Remoto do Nível do Subwoofer
• Classificação do Fusível: Único 10A

Especificações

• Impedância: 2 Ohm
• Dimensões: 11,4 x 8,3 x 2,8 (C x L x A) Polegadas
• Resposta de Frequência: 20Hz - 150Hz
• Relação Sinal/Ruído >90dB
• Sensibilidade: 90dB @ 1w / 1m
• Sensibilidade de entrada, Baixo nível 300mV
• Sensibilidade de entrada, Alto nível 1,0V

Funcionalidades

1. LEDs de Alimentação/Proteção: Os 2 LEDs localizados na lateral do amplificador fornecem indicação do estado do amplificador, o LED de Alimentação acenderá quando o amplificador estiver a receber energia, terra e tensões remotas adequadas. O segundo LED acenderá quando o amplificador entrar no modo de proteção.
2. Desvio de Fase: Utilize este botão para ajudar a compensar os problemas de alinhamento de tempo. Tais problemas geralmente resultam do facto de o subwoofer estar posicionado a uma distância diferente do ouvinte do que as outras colunas do sistema.
3. Ligação Automática: A função de ligação automática destina-se a ligações de alto nível (nível de coluna). Quando o interruptor está na posição "ON" (ligado), o subwoofer ligar-se-á quando houver uma entrada de sinal. Se não houver entrada de sinal, o subwoofer desligar-se-á automaticamente. Se preferir utilizar a função de ligação remota, deixe o interruptor na posição "OFF" (desligado).
4. Filtro Passa-Baixo: Este controlo permite-lhe definir a gama de frequências que pretende que o amplificador do subwoofer receba. O subwoofer reproduzirá todo o som abaixo da frequência que definir.
5. Reforço de Graves: Este controlo aumentará o nível de som das frequências graves.
6. Controlo de Ganho de Entrada: Depois de ter instalado o seu sistema, rode este controlo para o mínimo. Ligue a unidade principal (o subwoofer ligar-se-á através da ligação remota) e defina o volume para 2/3 do nível máximo. Aumente lentamente o controlo de ganho de entrada do subwoofer até ouvir uma pequena quantidade de distorção. Agora reduza o nível até que a distorção desapareça completamente. O controlo de ganho de entrada está agora definido.
7. Porta de Controlo de Nível Remoto: Ligue o controlo de nível remoto incluído para ajustar o nível de volume do subwoofer de forma independente.
8. Entradas RCA de Baixo Nível: As entradas de baixo nível são a forma recomendada de introduzir um sinal de áudio no subwoofer se existirem saídas RCA na sua unidade principal ou noutra fonte de sinal (como um processador de som).
9. Entrada de Alto Nível: Estas entradas, também designadas por entradas de nível de coluna, permitem-lhe ligar aos fios da coluna de fábrica. São designadas por entradas de Alto Nível porque convertem a alta tensão que passa pelos fios da coluna de fábrica numa que o amplificador consegue suportar. Estas entradas fornecerão ao utilizador final um som limpo e bem definido para um desfrute musical ideal. Utilize o cabo e o chicote de fios fornecidos e ligue as saídas corretamente, conforme mostrado no diagrama de ligação neste manual.
10. Terminal de Entrada de Alimentação
11. Fusível: Não utilize um fusível com um valor diferente do fornecido.

Cablagem

Entrada de Baixo Nível

A cablagem de entrada de baixo nível (RCA) é preferível para um melhor desempenho de áudio. A maioria das instalações na bagageira e debaixo do assento exigirá um cabo RCA de 6 a 12 pés. Utilize sempre um cabo de alta qualidade.

Não ligue as entradas de alto nível e de baixo nível ao amplificador ao mesmo tempo!

Entrada de Alto Nível

As entradas de alto nível só devem ser utilizadas quando o seu recetor não tiver saídas RCA. Una os cabos de entrada de alto nível do chicote diretamente às saídas de nível de coluna da sua unidade principal. Certifique-se de que observa a polaridade para evitar problemas de fase de áudio.

Não ligue as entradas de alto nível e de baixo nível ao amplificador ao mesmo tempo!

Ligações de Alimentação

A. Nesta configuração, o interruptor de Ligação Automática está na posição "ON" (ligado).

1. Ligue o cabo de terra (preto) do chicote ao ponto mais próximo no chassis do veículo. Utilize um fio de calibre 8 (ou mais grosso) para ligar o cabo de terra.
2. Ligue os cabos +12V do chicote, utilizando um fio de calibre 8 ou mais grosso, ao terminal positivo (+) da bateria do veículo.

B. Nesta configuração, o interruptor de Ligação Automática está na posição "OFF" (desligado).

1. Ligue o cabo de terra (preto) do chicote ao ponto mais próximo no chassis do veículo. Utilize um fio de calibre 8 (ou mais grosso) para ligar o cabo de terra.
2. Ligue o cabo remoto (azul) do chicote à saída remota da unidade principal utilizando um fio de calibre 16 (ou mais grosso).
3. Ligue os cabos +12V do chicote, utilizando um fio de calibre 8 ou mais grosso, ao terminal positivo (+) da bateria do veículo.

Utilizando o cabo RJ45 incluído, instale o controlo remoto de forma segura por baixo do painel ou num local semelhante onde a sua utilização não distraia o condutor.

Resolução de Problemas

RockvilleAudio.com
© 2017 ROCKVILLE // As funcionalidades e especificações estão sujeitas a alterações e/ou melhorias sem aviso prévio.
