Rockville SS8P 400W 8" Foydalanuvchi qo'llanmasi

Mundarija

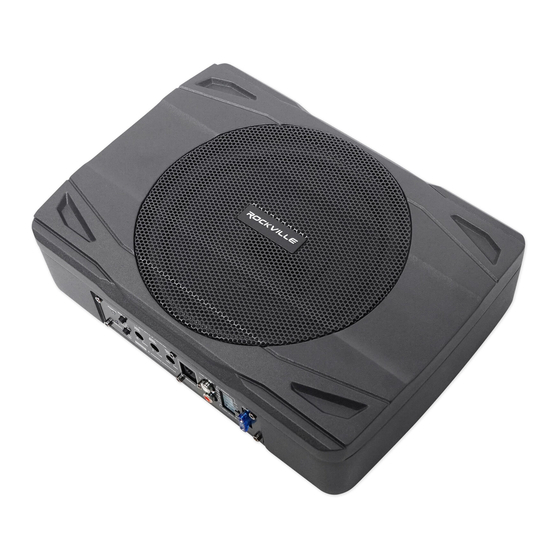

SS8P - bu sizga ko'p joy egallamasdan, avtomobilingizda ajoyib ovozli bas berish uchun "hammasi birida" yechimdir. Ushbu sabvufer korpusi atigi 2,8 dyuym qalinlikda bo'lib, u o'rindig'ingiz ostiga osongina sig'adi. Kuchaytirgich o'rnatilgan, shuning uchun o'rnatish va simlarni ulash toza va oddiy. Bu haqiqiy "hammasi birida" sabvufer yechimi bo'lib, sabvufer korpusga o'rnatilgan, shuningdek, yuqori darajadagi kuchaytirgich ham o'rnatilgan.

Biz o'rnatishni osonlashtirishga e'tibor qaratdik, shuning uchun biz ushbu qurilmani siz, mijozni hisobga olgan holda ishlab chiqdik. Biz yuqori darajadagi kirishlarni qo'shdik, shuning uchun siz buni bozordan keyingi yoki zavod tizimiga o'rnatishingiz mumkin. Yuqori darajadagi kirish sizga hatto oldindan kuchaytirgich chiqishlari bo'lmasa ham, buni o'rnatishga imkon beradi.

SS8P o'rindiq ostidagi faol sabvuferingizdan to'g'ri foydalanish uchun ushbu o'rnatish qo'llanmasini diqqat bilan o'qing. Agar sizga texnik yordam kerak bo'lsa, iltimos, dushanbadan jumagacha, EST vaqti bilan soat 9:00 dan 17:00 gacha 1-646-758-0144 raqamiga qo'ng'iroq qiling.

MUHIM XAVFSIZLIK KO'RSATMALARI


ELEKTR TOKI URISH XAVFI, OCHMANG

  • Elektr toki urishi xavfini kamaytirish uchun hech qachon qurilmani ochmang. Foydalanuvchi tomonidan xizmat ko'rsatiladigan qismlar yo'q, xizmat ko'rsatishni vakolatli Rockville xizmat ko'rsatish markaziga topshiring.
  • Ushbu qurilmani hech qanday namlikka ta'sir qilmang.
  • Iltimos, qurilma yaxshi havalandırılan joyda joylashganligiga ishonch hosil qiling.

Xususiyatlar va texnik xususiyatlar

  • 400 Vatt Peak / 100 Vatt RMS
  • Og'ir yukga mo'ljallangan o'rnatish oyoqlari
  • PWM MOSFET quvvat manbai
  • Past darajadagi RCA kirishi
  • Avtomatik yoqish texnologiyasi bilan yuqori darajadagi kirishlar
  • Sozlanishi mumkin bo'lgan kirish sezgirligi
  • Yumshoq kechiktirilgan masofadan yoqish
  • Termal himoya davri, qisqa tutashuvdan himoya davri
  • Haddan tashqari yuklanishdan himoya davri
  • Yashil quvvat/qizil himoya LEDlari
  • Faza kaliti: 0° yoki 180°
  • Past chastotali filtr: 50Hz - 150Hz
  • Bassni kuchaytirish: 0 - 12dB @ 45Hz
  • O'rnatilgan Subsonic Filter @ 20Hz
  • THD < 0.4%
  • Sabvufer darajasini masofadan boshqarish
  • Sug'urta reytingi: Yagona 10A

Texnik xususiyatlar

  • Empedans: 2 Ohm
  • Olchamlari: 11.4 x 8.3 x 2.8 (L x W X H) dyuym
  • Chastota javobi: 20Hz - 150Hz
  • Signal va shovqin nisbati >90dB
  • Sezuvchanlik: 90dB @ 1w / 1m
  • Kirish sezgirligi, past daraja 300mV
  • Kirish sezgirligi, yuqori daraja 1.0V

Xususiyatlar

Overview

  1. Quvvat/Himoya LEDlari: Kuchaytirgichning yon tomonida joylashgan 2 ta LED kuchaytirgich holatini ko'rsatadi, Quvvat LED kuchaytirgich to'g'ri quvvat, yer va masofadan kuchlanishlarni olayotganda yonadi. Ikkinchi LED kuchaytirgich himoya rejimiga o'tganda yonadi.
  2. Faza siljishi: Vaqtni tekislash muammolarini bartaraf etishga yordam berish uchun ushbu tugmani bosing. Bunday muammolar odatda sabvuferning tizimdagi boshqa dinamiklardan ko'ra tinglovchidan boshqa masofada joylashganligi natijasida yuzaga keladi.
  3. Avtomatik yoqish: Avtomatik yoqish funksiyasi yuqori darajadagi (dinamik darajasi) ulanishlar uchun mo'ljallangan. Kalit "ON" (yoqilgan) holatida bo'lganda, signal kirishi bo'lganda sabvufer yoqiladi. Agar signal kirishi bo'lmasa, sabvufer avtomatik ravishda o'chadi. Agar siz masofadan yoqish funksiyasidan foydalanishni afzal ko'rsangiz, jodugarni "OFF" (o'chirilgan) holatida qoldiring.
  4. Past chastotali filtr: Ushbu boshqaruv sabvufer kuchaytirgichi qabul qilishini istagan chastota diapazonini belgilashga imkon beradi. Sabvufer siz o'rnatgan chastotadan past bo'lgan barcha tovushlarni chiqaradi.
  5. Bassni kuchaytirish: Ushbu boshqaruv bas chastotalarining ovoz darajasini oshiradi.
  6. Kirish darajasini boshqarish: Tizimingizni o'rnatganingizdan so'ng, ushbu boshqaruvni minimal holatga o'tkazing. Bosh qurilmani yoqing (sabvufer masofadan ulanish orqali yoqiladi) va ovoz balandligini to'liq darajaning 2/3 qismiga o'rnating. Kichik miqdordagi buzilishni eshitmaguningizcha, sabvufer kirish darajasini boshqarishni asta-sekin oshiring. Endi buzilish butunlay yo'qolguncha darajani pasaytiring. Kirish darajasini boshqarish endi o'rnatildi.
  7. Masofadan darajani boshqarish porti: Sabvuferning ovoz balandligini mustaqil ravishda sozlash uchun kiritilgan masofadan darajani boshqarishni ulang.
  8. Past darajadagi RCA kirishlari: Agar bosh qurilmangizda yoki boshqa signal manbaida (masalan, ovoz protsessori) RCA chiqishlari mavjud bo'lsa, past darajadagi kirishlar sabvuferga audio signalni kiritishning tavsiya etilgan usuli hisoblanadi.
  9. Yuqori darajadagi kirish: Ushbu kirishlar, shuningdek, dinamik darajasidagi kirishlar deb ham ataladi, ular zavod dinamik simlariga ulanishga imkon beradi. Ular yuqori darajadagi kirishlar deb ataladi, chunki ular zavod dinamik simlari orqali o'tadigan yuqori kuchlanishni kuchaytirgich ishlay oladigan kuchlanishga aylantiradi. Ushbu kirishlar oxirgi foydalanuvchini optimal musiqiy zavq uchun toza, yaxshi aniqlangan ovoz bilan ta'minlaydi. Taqdim etilgan kabel va simlar to'plamidan foydalaning va ushbu qo'llanmada ulanish diagrammasida ko'rsatilganidek chiqishlarni to'g'ri ulang.
  10. Quvvat kirish terminali
  11. Sug'urta: Taqdim etilganidan boshqa qiymatga ega sug'urtadan foydalanmang.

Simlarni ulash

Past darajadagi kirish

Eng yaxshi audio ishlashi uchun past darajadagi (RCA) kirish simlarini ulash afzalroqdir. Ko'pgina yukxona va o'rindiq ostidagi o'rnatishlar uchun 6-12 fut RCA kabeli kerak bo'ladi. Har doim yuqori sifatli kabeldan foydalaning.

warning
Yuqori darajadagi va past darajadagi kirishlarni bir vaqtning o'zida kuchaytirgichga ulamang!

Wiring Low Level Input

Yuqori darajadagi kirish

Yuqori darajadagi kirishlar faqat qabul qilgichingizda RCA chiqishlari bo'lmaganda ishlatilishi kerak. To'plamdan yuqori darajadagi kirish simlarini to'g'ridan-to'g'ri bosh qurilmangizning dinamik darajasidagi chiqishlariga ulang. Audio faza muammolarini oldini olish uchun polaritga rioya qilishni unutmang.

warning
Yuqori darajadagi va past darajadagi kirishlarni bir vaqtning o'zida kuchaytirgichga ulamang!

Wiring High Level Input

Quvvat ulanishlari

A. Ushbu konfiguratsiyada Avtomatik yoqish kaliti "ON" (yoqilgan) holatida.

  1. To'plamning yer kabelini (qora) avtomobil shassisidagi eng yaqin nuqtaga ulang. Yer kabelini ulash uchun 8 o'lchovli (yoki undan og'irroq) simdan foydalaning.
  2. To'plamdan +12V kabellarini 8 o'lchovli sim yoki undan og'irroq sim yordamida avtomobil akkumulyatorining musbat (+) terminaliga ulang.

Power Connections A

B. Ushbu konfiguratsiyada Avtomatik yoqish kaliti "OFF" (o'chirilgan) holatida.

  1. To'plamning yer kabelini (qora) avtomobil shassisidagi eng yaqin nuqtaga ulang. Yer kabelini ulash uchun 8 o'lchovli (yoki undan og'irroq) simdan foydalaning.
  2. To'plamning masofadan boshqarish kabelini (ko'k) 16 o'lchovli (yoki undan og'irroq) sim yordamida bosh qurilmaning masofadan boshqarish chiqishiga ulang.
  3. To'plamdan +12V kabellarini 8 o'lchovli sim yoki undan og'irroq sim yordamida avtomobil akkumulyatorining musbat (+) terminaliga ulang.

Power Connections B

Kiritilgan RJ45 kabelidan foydalanib, masofadan boshqarish pultini asboblar panelining ostiga yoki haydovchining e'tiborini chalg'itmaydigan shunga o'xshash joyga mahkam o'rnating.

Power Connections C

Muammolarni bartaraf etish

MUAMMO YECHIM

Qurilma yoqilmaydi
  1. Yerga ulanishingizni tekshiring.
  2. Masofadan kirishni yoqish kamida 5V DC ga ega ekanligini tekshiring.
  3. +12V terminaliga akkumulyator quvvati ketayotganligini tekshiring.
  4. Barcha sug'urtalarni tekshiring, agar kerak bo'lsa, almashtiring. Himoya LEDi yonmaganligiga ishonch hosil qiling. Agar shunday bo'lsa, kuchaytirgichni qisqa vaqtga o'chiring va keyin uni qayta yoqing.

Kuchaytirgich yoqilganda himoya LEDi yonadi

 Haddan tashqari haydashning oldini olish uchun bosh qurilmadagi ovoz balandligini pasaytiring. Kuchaytirgich atrofida yaxshi havo oqimi borligini tekshiring.

Chiqish yo'q
  1. Barcha sug'urtalar yaxshi ekanligini tekshiring.
  2. Qurilma to'g'ri yerga ulanganligini tekshiring.
  3. Masofadan kirishni yoqish kamida 5V DC ga ega ekanligini tekshiring.
  4. RCA audio kabellari to'g'ri kirishlarga ulanganligini tekshiring.

Past chiqish
  1. Darajani boshqarishni qayta o'rnating.
  2. Krossoverni boshqarish sozlamalarini tekshiring.

Ovozda yuqori shivirlash
  1. SS8Pga barcha ulanishlar to'g'ri ulanganligini tekshiring.
  2. Kuchaytirgichning kirish darajasini boshqarishni imkon qadar pastroq qilish yaxshiroqdir. Eng yaxshi sub'ektiv signal-shovqin nisbati shu tarzda erishiladi. Bosh qurilmaning ovoz balandligini buzilishsiz imkon qadar yuqori darajaga o'rnatishga harakat qiling.

Chiyillagan shovqin mavjud

 Noto'g'ri yerga ulangan RCA interkonnektlarini tekshiring.

Buzilgan ovoz

 Kirish darajasini boshqarish bosh qurilmaning signal darajasiga mos kelishiga o'rnatilganligini tekshiring.

Dvigatel shovqini: Statik turi
  1. RCA kabellaringizni avtomobil simlaridan uzoqroqqa yo'naltiring.
  2. Yuqori sifatli RCA kabellaridan foydalaning.

Dvigatel shovqini: Alternatorning g'uvillashi
  1. RCA yerlari avtomobil shassisiga qisqa tutashmaganligini tekshiring.
  2. Bosh qurilma to'g'ri yerga ulanganligini tekshiring.

Brand

RockvilleAudio.com
© 2017 ROCKVILLE // Xususiyatlar va texnik xususiyatlar ogohlantirishsiz o'zgartirilishi va yoki yaxshilanishi mumkin.
