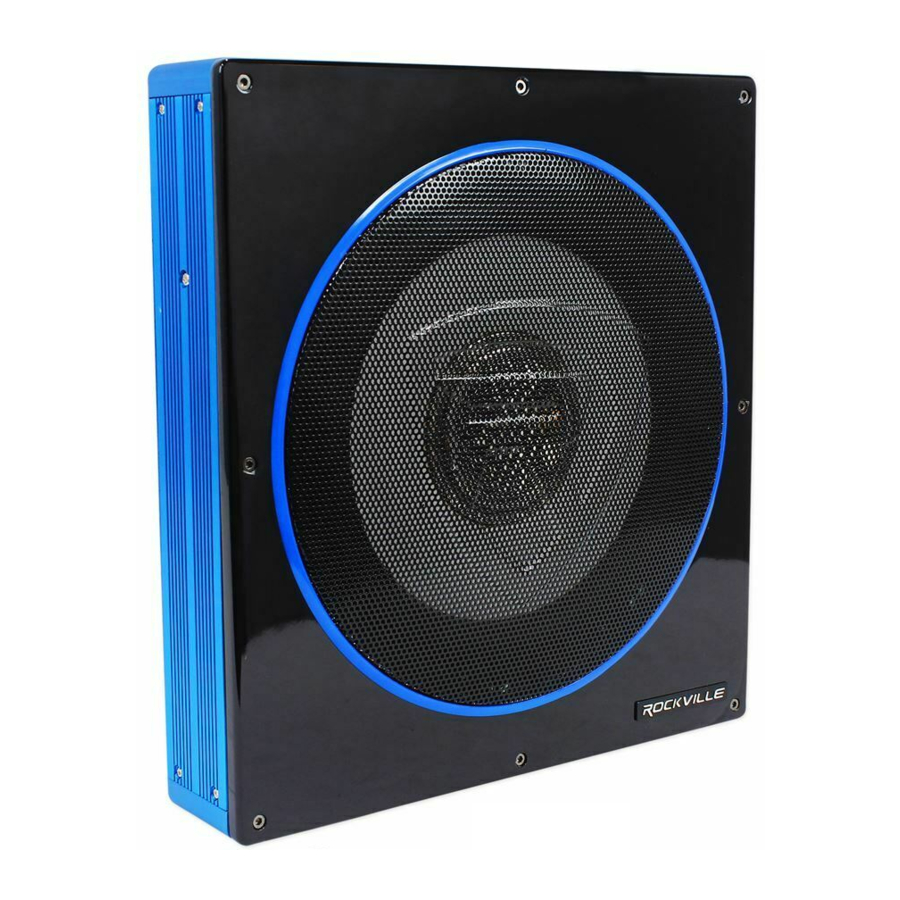

Rockville RW8CA/RW10CA aktív mélynyomó használati útmutató
Panel vezérlők és funkciók
- Tápellátás állapotjelző LED
Ez a kétszínű LED zölden világít, ha a tápellátás be van kapcsolva és nincsenek problémák. Ha valamelyik védelmi áramkör bekapcsol, pirosra vált. - FÁZIS ELTOLÁS
Ezzel a kapcsolóval kompenzálhatja a rendszer időzítési problémáit. Az ilyen problémák általában abból adódnak, hogy a mélynyomó a hallgatótól eltérő távolságra van, mint a rendszer többi hangszórója. - AUTOMATIKUS BEKAPCSOLÁS
Az AUTO POWER ON (AUTOMATIKUS BEKAPCSOLÁS) (BE / KI) a magas szintű (hangszóró szintű) csatlakozásokhoz használható. Ha a kapcsoló "ON" (BE) állásban van, a mélynyomó AUTOMATIKUSAN BEKAPCSOL, ha van jelbemenet. Ha az erősítő nem érzékel jelbemenetet, automatikusan kikapcsol. Ha inkább a távirányítóval történő be-/kikapcsolást szeretné használni, a kapcsolónak OFF (KI) állásban kell lennie. - ALULÁTERESZTŐ SZŰRŐ
Ezzel a vezérlővel meghatározhatja azt a frekvenciatartományt, amelyet a mélynyomó erősítőjének fogadnia kell. A mélynyomó az Ön által beállított frekvencia ALATTI összes hangot reprodukálja. Ha a rendszer többi része gyenge a középhangokban, érdemes ezt a vezérlőt viszonylag magasra állítani. Ha a középhangokat jól lefedi a rendszer többi része, valószínűleg csak alacsonyabb frekvenciájú jelet szeretne fogadni a mélynyomóval. - BASSZUS KIEMELÉS
A basszuskiemelés funkció növeli a hangerőt a basszusfrekvenciákon. - BEMENETI GAINERŐSZABÁLYZÓ
A rendszer telepítése után állítsa ezt a vezérlőt minimumra. Kapcsolja be a fejegységet (a mélynyomó a távoli csatlakozáson keresztül bekapcsol). Állítsa a fejegység hangerejét körülbelül 2/3-os szintre. Lassan tekerje fel a mélynyomó bemeneti gain szabályzóját, amíg egy kis torzítást nem hall. Ezután csökkentse a szintet, amíg a torzítás teljesen el nem tűnik. Szintezze a vezérlést ezen a beállításon. - TÁVIRÁNYÍTÓS SZINTSZABÁLYZÓ PORT
Csatlakoztassa a mellékelt távirányítós szintszabályzót a mélynyomó hangerejének független szabályozásához. - MAGAS SZINTŰ (hangszóró szintű) BEMENETEK
Ha a fejegységén nincsenek RCA kimenetek, a mélynyomóhoz hangforrásként használhatja a hangszórókimeneteket. Használja a mellékelt kábelt és kábelköteget, és megfelelően csatlakoztassa a kimeneteket a jelen kézikönyvben található csatlakozási ábra szerint. - ALACSONY SZINTŰ RCA BEMENETEK
Az alacsony szintű bemenetek az ajánlott módja annak, hogy az audiojelet a mélynyomóba juttassa, ha a fejegységen vagy más jelforráson (például hangprocesszoron) RCA kimenetek vannak. - BIZTOSÍTÉK
Az RW8C 15 amperes biztosítékot használ. Az RW10CA 25 amperes biztosítékot használ. A biztosítékokat mindig a megadott áramerősségű biztosítékkal cserélje ki. Nagyobb áramerősségű biztosíték használata súlyos károkat okozhat. - TÁPELLÁTÁS CSATLAKOZÓK
Alacsony szintű bemeneti kábelezés
Az alacsony szintű (RCA) bemeneti kábelezés javasolt a legjobb hangminőség érdekében. A legtöbb csomagtartóba vagy ferdehátúba történő beszereléshez 15-20 láb hosszú RCA kábelre lesz szükség, míg a pickupokhoz és az ülés alá történő beszerelésekhez 6-12 láb hosszú RCA kábelre lesz szükség. Mindig használjon kiváló minőségű kábelt.
MEGJEGYZÉS: Ne csatlakoztassa EGYIDEJŰLEG a magas és az alacsony szintű bemeneteket a vevőegységtől az erősítőhöz!
Magas szintű bemeneti kábelezés
A magas szintű bemenet(ek)et csak akkor szabad használni, ha a vevőegységen nincsenek RCA kimenetek. Ha nincsenek RCA kimenetek, csatlakoztassa a vevőegység hangszórókimeneteit az erősítő magas szintű bemeneti csatlakozójához. Ügyeljen a polaritásra, hogy elkerülje a hangfázis problémákat.
MEGJEGYZÉS: Ne csatlakoztassa EGYIDEJŰLEG a magas és az alacsony szintű bemeneteket a vevőegységtől az erősítőhöz!
Tápcsatlakozások
Csatlakoztassa a földelő csatlakozót a jármű alvázának legközelebbi pontjához.
Tartsa ezt a földelő vezetéket 39" (100 cm) alatt. Használjon 10-es (vagy vastagabb) vezetéket.
Csatlakoztassa a távoli csatlakozót a fejegység távoli kimenetéhez 16-os (vagy vastagabb) vezetékkel.
Csatlakoztasson egy üres biztosítéktartót az autó akkumulátorától számított 18" (45 cm) távolságon belül, és húzzon egy 10-es (vagy vastagabb) kábelt ettől a biztosítéktól az erősítő helyére. Ezután csatlakoztassa a biztosítéktartót a mélynyomó hátsó paneljén található "BATT+" (+12V) csatlakozóhoz.
MEGJEGYZÉS: Ebben a csatlakozásban az AUTO TURN ON (AUTOMATIKUS BEKAPCSOLÁS) kapcsoló OFF (KI) állásban van.
Ha magas szintű bemeneteket használ, az AUTO TURN ON (AUTOMATIKUS BEKAPCSOLÁS) kapcsoló "ON" (BE) állásban van, a mélynyomó automatikusan bekapcsol, ha van jelbemenet, ez a csatlakozás bemeneti jelvezérlő mélynyomó BE- vagy KIKAPCSOLÁSA. Ha a mélynyomó nem érzékelt hangszóró szintű bemenetet, a mélynyomó KIKAPCSOL. Ha a távoli be-/kikapcsolást részesíti előnyben, a kapcsoló OFF (KI) állásban van.
Távirányító szintszabályzó csatlakoztatása
Szerelje be a távirányítót biztonságosan a műszerfal alá vagy egy hasonló helyre, ahol a használata nem vonja el a vezető figyelmét.
Műszaki adatok
| MODELL: | RW8CA | RW10CA |
| Maximális teljesítmény | 600W | 800W |
| THD | <0.4% | <0.4% |
| Jel-zaj arány | >95dB | >95dB |
| Frekvenciaválasz | 20Hz - 150Hz | 20Hz - 150Hz |
| Bemeneti érzékenység, magas szint | 0.61V | 0.61V |
| Bemeneti érzékenység, alacsony szint | 200mV | 200mV |
| Aluláteresztő szűrő | 50Hz - 150Hz | 50Hz - 150Hz |
| Basszuskiemelés | 0 - + 18dB | 0 - + 18dB |
| Biztosíték névleges értéke | 15A | 25A |
| Mélynyomó | 8 hüvelyk | 10 hüvelyk |
| Méretek (H x Sz x Ma) hüvelykben / mm-ben | 12.4 x 11 x 2.7 (314 x 280 x 68) | 12.4 x 13.4x 2.7 (314 x 340 x 68) |
A műszaki adatok előzetes értesítés nélkül változhatnak.
Hibaelhárítás
Ha működési vagy teljesítményproblémákat tapasztal ezzel a termékkel kapcsolatban, hasonlítsa össze a telepítést az előző oldalakon található elektromos huzalozási rajzzal. Ha a problémák továbbra is fennállnak, olvassa el a következő hibaelhárítási tippeket, amelyek segíthetnek a problémák kiküszöbölésében.
| TÜNET | LEHETSÉGES ORVOSSÁG |
Az erősítő nem kapcsol be | Ellenőrizze, hogy jó-e a földelés. Ellenőrizze, hogy a Távoli bemeneten (bekapcsolás) legalább 5VDC van-e. Ellenőrizze, hogy van-e akkumulátorfeszültség a (+) csatlakozón. Ellenőrizze, hogy van-e legalább 12 V. Ellenőrizzen minden biztosítékot, szükség esetén cserélje ki. Győződjön meg arról, hogy a Védelmi LED nem világít. Ha világít, röviden kapcsolja ki az erősítőt, majd kapcsolja be újra. |
A Védelmi LED világít, amikor az erősítő bekapcsol | Ellenőrizze, hogy nincs-e rövidzárlat a hangszóróvezetékeken. Vegye le a hangerőt a fejegységen, hogy elkerülje a túlhajtást. Távoli hangszóróvezetékek, és állítsa vissza az erősítőt. Ha a Védelmi LED még mindig világít, akkor az erősítő hibás, és szervizre van szüksége. |
Nincs kimenet | Ellenőrizze, hogy minden biztosíték rendben van-e. Ellenőrizze, hogy az egység megfelelően van-e földelve. Ellenőrizze, hogy a Távoli bemeneten (bekapcsolás) legalább 5VDC van-e. Ellenőrizze, hogy az RCA audiokábelek a megfelelő bemenetekbe vannak-e bedugva. Ellenőrizzen minden hangszóró vezetéket. |
Alacsony kimenet | Állítsa vissza a Szintszabályzót. Ellenőrizze a Crossover vezérlő beállításait. |
Magas sziszegés a hangban | Válassza le az összes RCA bemenetet a tápmélynyomó vezérlőpaneljéről. Ha a sziszegés eltűnik, akkor dugja be az erősítőt vezérlő alkatrészt, és húzza ki a bemeneteit. Ha a sziszegés ezen a ponton eltűnik, folytassa addig, amíg a hibás/zajos alkatrész megtalálásra nem kerül. A legjobb az erősítő bemeneti szintszabályzóját a lehető legalacsonyabbra állítani. A legjobb szubjektív jel-zaj arány így érhető el. Próbálja meg a fejegységet a lehető legmagasabbra állítani (torzítás nélkül), és az erősítő bemeneti szintjét a lehető legalacsonyabbra. |
Sikító zaj van jelen | Ellenőrizze, hogy az RCA összekötő kábelek nincsenek-e helytelenül földelve. |
Torz hang | Ellenőrizze, hogy a Bemeneti szintszabályzó a fejegység jel szintjének megfelelően van-e beállítva. Mindig próbálja meg a Bemeneti szintet a lehető legalacsonyabbra állítani. Ellenőrizze, hogy az összes keresztezési frekvencia megfelelően van-e beállítva. Ellenőrizze, hogy nincs-e rövidzárlat a hangszóróvezetékeken. |
Az erősítő nagyon felforrósodik | Ellenőrizze, hogy az erősítő modellhez tartozó minimális hangszóró impedancia helyes-e. Ellenőrizze, hogy van-e jó levegő keringés az erősítő körül. Egyes alkalmazásokban szükség lehet egy külső hűtőventilátor hozzáadására. |
Motorzaj (statikus típus) | Ezt általában a rossz minőségű RCA kábelek okozzák, amelyek felvehetik a kisugárzott zajt. Csak a legjobb minőségű kábeleket használja, és vezesse el azokat a tápkábelektől. |
Motorzaj (generátor sípolás) | Ellenőrizze, hogy az RCA földelések nincsenek-e rövidre zárva a jármű alvázához Ellenőrizze, hogy a fejegység megfelelően van-e földelve. |
