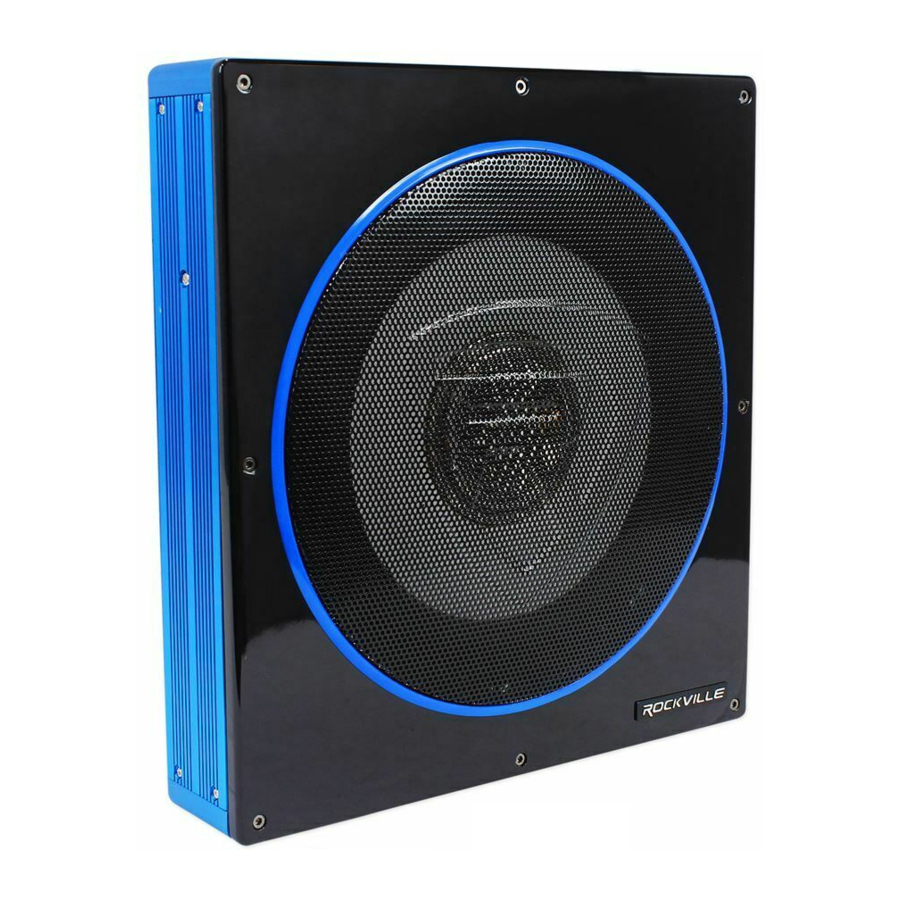

Rockville RW8CA/RW10CA Manual de utilizare pentru subwoofer amplificat

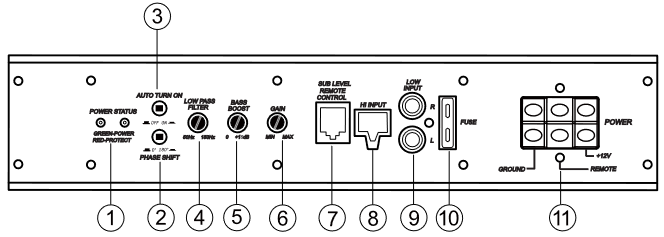

Panoul de control și caracteristici

1. LED INDICATOR DE STARE A ALIMENTĂRII
   Acest LED bicolor luminează verde când alimentarea este pornită și nu există probleme. Dacă unul dintre circuitele de protecție se activează, acesta se va schimba în roșu.
2. SCHIMBARE DE FAZĂ
   Utilizați acest comutator pentru a ajuta la compensarea problemelor de aliniere a timpului în sistem. Astfel de probleme rezultă de obicei din faptul că subwooferul se află la o distanță diferită de ascultător decât celelalte difuzoare din sistem.
3. PORNIRE AUTOMATĂ
   Funcția AUTO POWER ON (PORNIT / OPRIT) este pentru conexiuni de nivel înalt (nivel de difuzor). Când comutatorul este în poziția "ON" ("PORNIT"), subwooferul se va porni automat (AUTO POWER ON) când există semnal de intrare. Dacă amplificatorul nu detectează niciun semnal de intrare, acesta se va opri automat. Dacă preferați să utilizați conexiunea de pornire/oprire de la distanță, comutatorul trebuie să fie în poziția OFF ("OPRIT").
4. FILTRU TRECE-JOS
   Acest control vă permite să definiți intervalul de frecvență pe care doriți să îl primească amplificatorul subwooferului. Subwooferul va reproduce toate sunetele SUB frecvența pe care o setați. Dacă restul sistemului dvs. este slab pe medii, este posibil să doriți să setați acest control relativ ridicat. Dacă mediile sunt bine acoperite de restul sistemului dvs., probabil că veți dori ca subwooferul să primească doar semnal de frecvență mai joasă.
5. BASS BOOST (AMPLIFICARE BASS)
   Funcția de amplificare a basului va crește nivelul sunetului în frecvențele joase.
6. CONTROLUL CÂȘTIGULUI DE INTRARE
   După ce ați instalat sistemul, rotiți acest control la minimum. Porniți unitatea principală (subwooferul se va porni prin conexiunea de la distanță). Rotiți volumul unității principale la aproximativ 2/3 din nivelul maxim. Creșteți încet controlul câștigului de intrare al subwooferului până când auziți o mică distorsiune. Apoi reduceți nivelul până când distorsiunea dispare complet. Nivelul de control la această setare.
7. PORT DE CONTROL AL NIVELULUI DE LA DISTANȚĂ
   Atașați controlul de nivel de la distanță inclus pentru a controla independent nivelul volumului subwooferului.
8. INTRĂRI DE NIVEL ÎNALT (nivel de difuzor)
   Dacă unitatea dvs. principală nu are ieșiri RCA, puteți utiliza ieșirile difuzoarelor pentru sursa audio pentru subwoofer. Utilizați cablul furnizat și cablajul și conectați corect ieșirile, așa cum se arată în diagrama de conexiuni din acest manual
9. INTRĂRI RCA DE NIVEL JOS
   Intrările de nivel scăzut sunt modul recomandat de a introduce semnalul audio în subwoofer dacă ieșirile RCA sunt prezente pe unitatea principală sau pe o altă sursă de semnal (cum ar fi un procesor de sunet).
10. SIGURANȚĂ
    RW8C utilizează o siguranță de 15 amperi. RW10CA utilizează o siguranță de 25 amperi. Înlocuiți întotdeauna siguranțele cu siguranța cu amperajul specificat. Utilizarea unei siguranțe cu un amperaj mai mare poate cauza daune grave.
11. TERMINALE DE ALIMENTARE

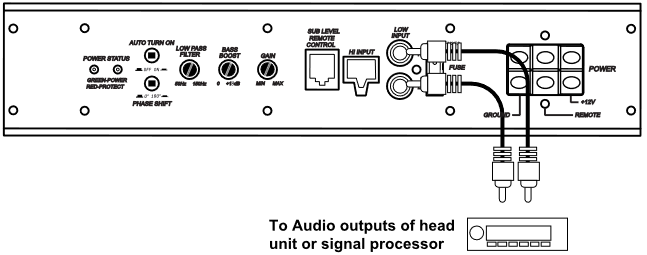

Cablarea intrărilor de nivel jos

Cablarea intrărilor de nivel jos (RCA) este preferată pentru cea mai bună performanță audio. Majoritatea instalațiilor de portbagaj sau hatchback vor necesita un cablu RCA de 15-20 de picioare, în timp ce camionetele și instalațiile sub scaun vor necesita un cablu RCA de 6-12 picioare. Utilizați întotdeauna un cablu de înaltă calitate.

NOTĂ: Nu conectați AMBELE intrări de nivel înalt și de nivel jos de la receptor la amplificator în același timp!

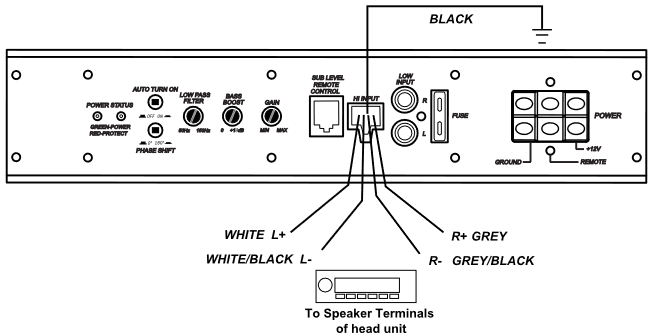

Cablarea intrărilor de nivel înalt

Intrarea/intrările de nivel înalt trebuie utilizate numai atunci când receptorului dvs. îi lipsesc ieșirile RCA. Dacă ieșirile RCA nu sunt prezente, conectați ieșirile difuzoarelor de la receptor la conectorul de intrare de nivel înalt al amplificatorului. Asigurați-vă că respectați polaritatea pentru a evita problemele de fază audio.

NOTĂ: Nu conectați AMBELE intrări de nivel înalt și de nivel jos de la receptor la amplificator în același timp!

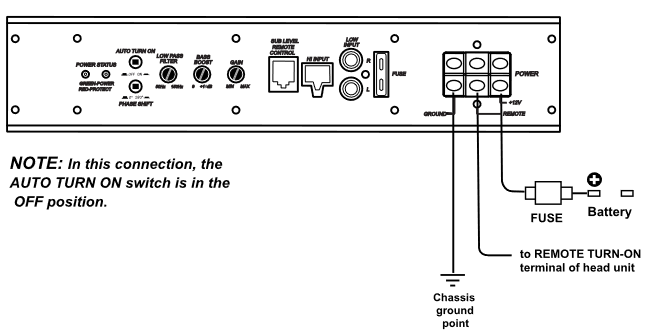

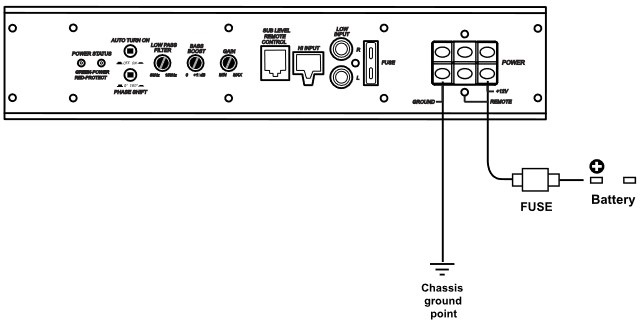

Conexiuni de alimentare

Conectați borna de împământare la cel mai apropiat punct de pe șasiul vehiculului.
Păstrați acest fir de împământare la mai puțin de 39" (100 cm) lungime. Utilizați un fir de calibru 10 (sau mai gros).

Conectați borna de la distanță la ieșirea de la distanță a unității principale folosind un fir de calibru 16 (sau mai gros).

Conectați un suport de siguranță gol la o distanță de 18" (45 cm) de bateria mașinii și trageți un cablu de calibru 10 (sau mai gros) de la această siguranță la locația amplificatorului. Apoi conectați suportul de siguranță la conexiunea "BATT+" (+12V) de pe panoul din spate al subwooferului.

NOTĂ: În această conexiune, comutatorul AUTO TURN ON este în poziția OFF ("OPRIT").

Dacă utilizați intrări de nivel înalt, comutatorul AUTO TURN ON în poziția "ON" ("PORNIT"), subwooferul se pornește automat când există semnal de intrare, această conexiune este controlul semnalului de intrare al subwooferului PORNIT sau OPRIT. Dacă subwooferul nu a detectat nicio intrare la nivel de difuzor, subwooferul se va OPRI. Dacă preferați conexiunea de pornire/oprire de la distanță, comutatorul este în poziția OFF ("OPRIT").

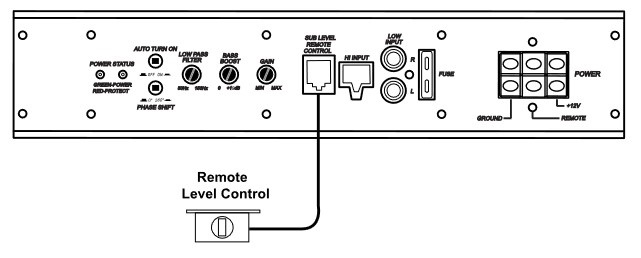

Conexiunea controlului de nivel de la distanță

Instalați în siguranță telecomanda sub bord sau într-o locație similară, unde utilizarea acesteia nu va distrage atenția șoferului.

Specificații

Toate specificațiile pot fi modificate fără notificare prealabilă.

Depanare

Dacă întâmpinați probleme de funcționare sau de performanță cu acest produs, comparați instalarea dvs. cu diagrama de cablare electrică de pe paginile anterioare. Dacă problemele persistă, citiți următoarele sfaturi de depanare care vă pot ajuta să eliminați problemele.
