Celestron PowerSeeker 50AZ 21039 handleiding

Installatie

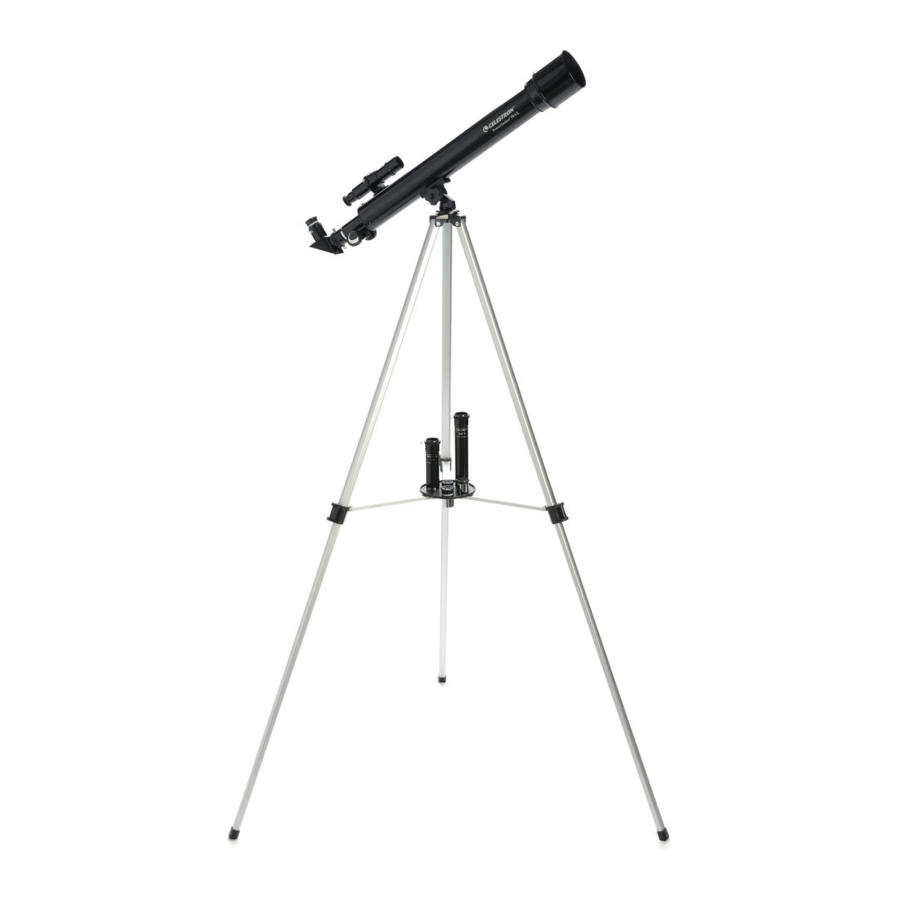

1. Pak uw telescoop uit en controleer of alle onderdelen aanwezig zijn. Uw PowerSeeker 50AZ bevat: optische buis met lenskap bevestigd; statief met centrale steunbeugel en accessoirebak; drie oculairs; een 3x Barlow-lens, stervormige diagonaal, zoekerkijker met beugel en een 1,5x beeldrechtopstellend oculair.

2. Om het statief op te zetten, spreidt u de poten naar buiten totdat ze volledig zijn uitgeschoven en drukt u de middelste beenbeugel omlaag.

3. Schuif het middelste deel van elk van de drie statiefpoten ongeveer 15 tot 30 cm naar beneden. Klap de aandraaihendel op elke poot naar binnen om de uitgeschoven poot op zijn plaats te zetten.

4. Controleer of alle drie de poten dezelfde hoogte hebben als ze zijn uitgeschoven om een ​​vlak platform voor de telescoop te bieden.

5. Om de accessoirebak te monteren, verwijdert u de bevestiger van de onderste steunbeugel.

6. Plaats de accessoirebak op de onderste steunbeugel en draai vervolgens de bevestiger vast.

7. Verwijder de schroefbout van de onderkant van de telescoopbuis.

8. Lijn het gat in de montering uit met de gaten aan de onderkant van de optische buis, zoals hierboven weergegeven.

9. Plaats de schroefbout terug om de optische buis aan de montering te bevestigen.


10. Een correct gemonteerde optische buis moet er uitzien zoals hierboven afgebeeld.

11. Verwijder de gekartelde moeren van de zoeker van de optische buis.

12. Richt de zoeker zo dat deze naar de voorkant van de buis is gericht. Plaats de zoeker over de schroeven zoals weergegeven.

13. Plaats de gekartelde moeren terug om ze op hun plaats te bevestigen en verwijder de lensdoppen.

14. Draai de stelschroeven op de focusser los en verwijder de plastic dop.

15. Plaats de diagonaal in de focusser en draai de stelschroeven vast om hem op zijn plaats te bevestigen. Verwijder de plastic dop op de diagonaal.

16. Plaats het 20 mm oculair in de buis van de diagonaal, zoals hierboven weergegeven. Draai de stelschroef vast om hem op zijn plaats te bevestigen.

17. Verwijder de lensdop van de voorkant van de telescoop.

18. Om te observeren, kijkt u door het oculair, zoals hierboven weergegeven. Stel het beeld scherp door aan de knoppen onder de focusser te draaien.

19. Voor extra vergroting kunt u de meegeleverde 3x Barlow-lens gebruiken. Plaats de Barlow-lens in de focusser in plaats van het oculair. Verwijder de dop van de Barlow-lens.

20. Plaats de buis van het 20 mm oculair in de Barlow-lens en draai de schroeven vast om hem op zijn plaats te bevestigen.


Ga voor meer informatie over dit product of om de handleiding te downloaden naar de betreffende productpagina op celestron.com

ZONNEWARSCHUWING: Probeer nooit door een telescoop naar de zon te kijken zonder een geschikt zonnefilter.

HULP NODIG?
Neem contact op met de technische ondersteuning van Celestron
celestron.com/pages/technical-support

DE ZOEKER UITLIJNEN

De zoeker is een van de belangrijkste onderdelen van uw telescoop. Het helpt u De zoeker is een van de belangrijkste onderdelen van uw telescoop. Het helpt u objecten te lokaliseren en ze in het midden van het oculair te plaatsen. De eerste keer dat u uw objecten te lokaliseren en ze in het midden van het oculair te plaatsen. De eerste keer dat u uw telescoop monteert, moet u de zoeker uitlijnen met de hoofdoptiek van de telescoop. Het is het beste om telescoop monteert, moet u de zoeker uitlijnen met de hoofdoptiek van de telescoop. Het is het beste om dit overdag te doen*.

* ZONNEWARSCHUWING! Probeer nooit door een telescoop naar de zon te kijken Probeer nooit door een telescoop naar de zon te kijken zonder een geschikt zonnefilter !

1. KIES EEN DOEL
   Neem de telescoop overdag mee naar buiten en zoek een gemakkelijk herkenbaar object, zoals een straatlantaarn, nummerplaat of bord. Het object moet zo ver mogelijk weg zijn, maar minstens een kwart mijl.

2. CENTREER HET DOEL IN HET OCULAIR
   Kijk door de telescoop met behulp van uw 20 mm oculair met lage vergroting. Beweeg de telescoop totdat het object dat u hebt gekozen in het midden van het beeld ligt. Als het beeld wazig is, draait u voorzichtig aan de focusknoppen aan weerszijden van de telescoop totdat het scherp in beeld komt.
   OPMERKING: Het beeld in uw telescoop kan omgekeerd lijken. Dit is volkomen normaal bij een astronomische telescoop.

3. KIJK DOOR DE ZOEKER
   Zodra het object in het midden van uw 20 mm oculair staat, kijkt u door de zoeker en zoekt u het dradenkruis.

4. PAS DE ZOEKER AAN
   Zonder de telescoop te bewegen, gebruikt u de drie vingerknoppen rondom in de zoekerbeugel om de zoeker te bewegen totdat het dradenkruis over hetzelfde object verschijnt dat u in het 20 mm oculair van de telescoop waarneemt.
   TIP: Probeer één schroef tegelijk te verstellen. Draai de ene schroef een halve slag los en draai een andere evenveel vast om ervoor te zorgen dat de zoeker stevig op zijn plaats wordt gehouden.

5. UW ZOEKER IS NU UITGELIJD!
   Het zou geen heruitlijning vereisen, tenzij het wordt gestoten of valt.


UW EERSTE AVONDJE UIT DE MAAN

Het beste en gemakkelijkste doelwit dat u als eerste kunt proberen te bekijken, is de maan. Probeer de maan te observeren op verschillende punten in haar fasecyclus. De beste tijd om de maan te bekijken is vanaf twee dagen na een nieuwe maan tot een paar dagen voor een volle maan. Tijdens deze periode kunt u de meeste details zien in de kraters en maanbergketens.

1. Terwijl de maan zichtbaar is aan de hemel, zet u uw telescoop op met het 20 mm oculair geïnstalleerd.

2. Beweeg de telescoop zodat deze ongeveer naar de maan wijst.

3. Kijk door de zoeker en zoek het dradenkruis. Blijf de telescoop bewegen totdat het dradenkruis over de maan verschijnt.

4. Kijk door het 20 mm oculair van de telescoop. Draai voorzichtig aan de focusknoppen om de scherpte van het beeld aan te passen.

5. GEFELICITEERD! U HEBT NU UW EERSTE HEMELLICHAAM WAARGENOMEN! Om de maan van dichterbij te bekijken, draait u de stelschroeven op de focusser los en verwijdert u het 20 mm oculair. Vervang het door uw 4 mm oculair en draai de stelschroeven vast om het op zijn plaats te bevestigen. Het 4 mm oculair geeft u aanzienlijk meer vergroting, waardoor de maan veel groter lijkt.
   OPMERKING: Mogelijk moet u de focusknoppen aanpassen wanneer u van oculair wisselt, dus zorg ervoor dat u het scherpste beeld krijgt.

6. U kunt met dezelfde techniek vele andere hemellichamen bekijken, zoals planeten, sterrenhopen en nevels, als u weet waar u ze aan de nachthemel kunt vinden.


De gratis SkyPortal-app van Celestron voor iOS en Android kan u helpen snel en gemakkelijk een breed scala aan hemellichamen te lokaliseren en te identificeren.
