Manual do Celestron PowerSeeker 50AZ 21039

Conteúdo

1 Configuração
2 ALINHANDO O LOCALIZADOR
3 SUA PRIMEIRA NOITE FORA, A LUA
4 Referências
5 Baixar manual
6 Em Outros Idiomas

Configuração

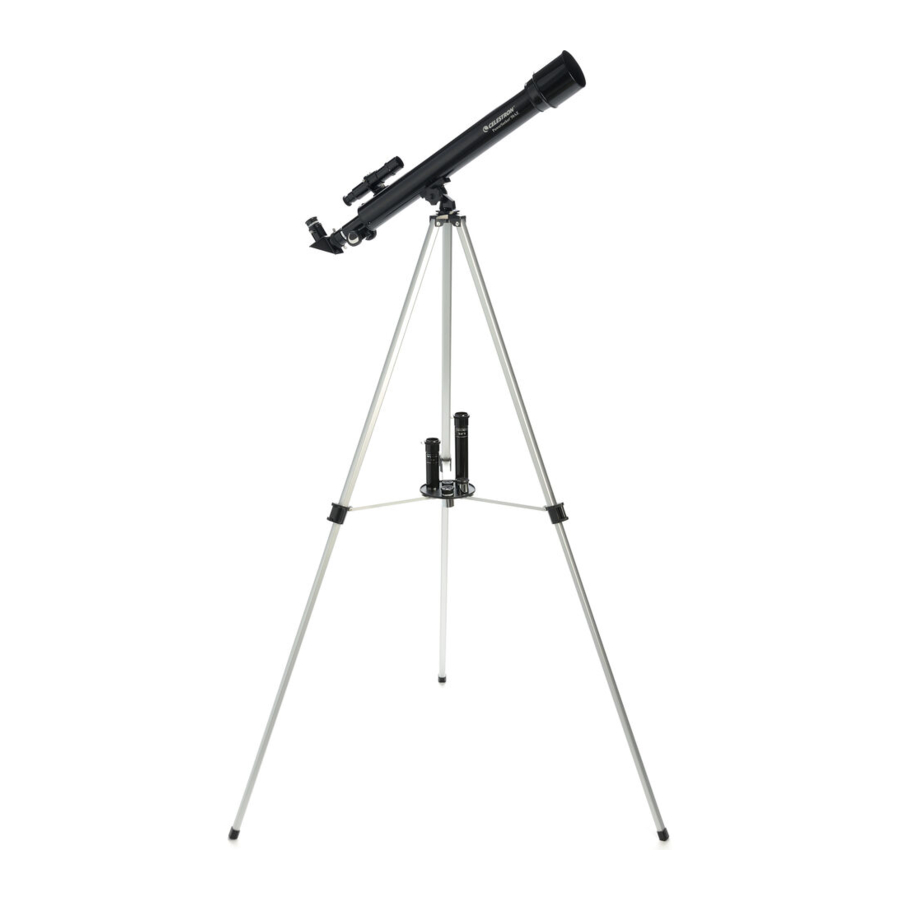

Desembale seu telescópio e verifique se todas as peças estão presentes. Seu PowerSeeker 50AZ inclui: tubo óptico com protetor de lente acoplado; tripé com suporte central e bandeja de acessórios; três oculares; uma lente de Barlow 3x, diagonal estelar, localizador com suporte e uma ocular eretora de imagem de 1,5x.
Para montar o tripé, espalhe as pernas para fora até que estejam totalmente estendidas e empurre para baixo o suporte da perna central.
Estenda a porção central de cada uma das três pernas do tripé para baixo cerca de 6 a 12 polegadas. Inverta a alavanca de aperto para dentro em cada perna para fixar a perna estendida no lugar.
Verifique para garantir que todas as três pernas estejam na mesma altura quando estendidas para fornecer uma plataforma nivelada para o telescópio.
Para montar a bandeja de acessórios, remova o prendedor do suporte inferior.
Coloque a bandeja de acessórios no suporte inferior e, em seguida, aperte o prendedor.
Remova o parafuso rosqueado da parte inferior do tubo do telescópio.
Alinhe o orifício no suporte com os orifícios na parte inferior do tubo óptico, conforme mostrado acima.
Recoloque o parafuso rosqueado para prender o tubo óptico ao suporte.

O tubo óptico devidamente montado deve aparecer como na imagem acima.
Remova as porcas serrilhadas do localizador do tubo óptico.
Oriente o localizador de forma que ele fique voltado para a frente do tubo. Coloque o localizador sobre os parafusos, conforme mostrado.
Recoloque as porcas serrilhadas para fixá-lo no lugar e remova as tampas das lentes.
Afrouxe os parafusos de fixação no focalizador e remova a tampa de plástico.
Insira a diagonal no focalizador e aperte os parafusos de fixação para prendê-la no lugar. Remova a tampa de plástico na diagonal.
Coloque a ocular de 20 mm no cano da diagonal, conforme mostrado acima. Aperte o parafuso de fixação para prendê-la no lugar.
Remova a tampa da lente da frente do telescópio.
Para observar, olhe através da ocular, conforme mostrado acima. Foque a imagem girando os botões abaixo do focalizador.
Para ampliação adicional, você pode usar a lente de Barlow 3x incluída. Coloque a lente de Barlow no focalizador no lugar da ocular. Remova a tampa da lente de Barlow.
Insira o cano da ocular de 20 mm na lente de Barlow e aperte os parafusos para fixá-la no lugar.

Para obter mais informações sobre este produto ou para baixar o manual de instruções, visite a página do produto respectivo em celestron.com

AVISO SOLAR: Nunca tente olhar para o sol através de qualquer telescópio sem um filtro solar adequado.

PRECISA DE AJUDA?
Entre em contato com o suporte técnico da Celestron
celestron.com/pages/technical-support

ALINHANDO O LOCALIZADOR

O localizador é uma das partes mais importantes do seu telescópio. Ele ajuda você O localizador é uma das partes mais importantes do seu telescópio. Ele ajuda você a localizar objetos e centralizá-los na ocular. A primeira vez que você monta a localizar objetos e centralizá-los na ocular. A primeira vez que você monta seu telescópio, você precisa alinhar o localizador à óptica principal do telescópio. É melhor fazer seu telescópio, você precisa alinhar o localizador à óptica principal do telescópio. É melhor fazer isso durante o dia*.

* AVISO SOLAR! Nunca tente olhar para o sol através de qualquer telescópio Nunca tente olhar para o sol através de qualquer telescópio sem um filtro solar adequado !

ESCOLHA UM ALVO
Leve o telescópio para fora durante o dia e encontre um objeto facilmente reconhecível, como um poste de luz, placa de carro ou sinal. O objeto deve estar o mais longe possível, mas pelo menos a um quarto de milha de distância.
CENTRALIZE O ALVO NA OCULAR
Olhe através do telescópio usando sua ocular de 20 mm de baixa potência. Mova o telescópio até que o objeto que você escolheu esteja no centro da visão. Se a imagem estiver borrada, gire suavemente os botões de foco em ambos os lados do telescópio até que fique nítida.
NOTA: A imagem no seu telescópio pode parecer invertida. Isso é perfeitamente normal em um telescópio astronômico.
OLHE ATRAVÉS DO LOCALIZADOR
Depois que o objeto estiver centralizado na sua ocular de 20 mm, olhe através do localizador e localize o retículo da mira.
AJUSTE O LOCALIZADOR
Sem mover o telescópio, use os três botões de dedo ao redor do suporte do localizador para mover o localizador até que a mira apareça sobre o mesmo objeto que você está observando na ocular de 20 mm do telescópio.
DICA: Tente ajustar um parafuso por vez. Afrouxe um parafuso em meia volta e aperte outro na mesma quantidade para garantir que o localizador esteja firmemente preso no lugar.
SEU LOCALIZADOR ESTÁ AGORA ALINHADO!
Não deve exigir realinhamento, a menos que seja batido ou derrubado.

SUA PRIMEIRA NOITE FORA, A LUA

O melhor e mais fácil alvo para você tentar ver primeiro é a Lua. Tente observar a Lua em diferentes pontos do seu ciclo de fases. O melhor momento para ver a Lua é de dois dias após uma Lua Nova até alguns dias antes de uma Lua Cheia. Durante este período, você poderá ver mais detalhes nas crateras e cordilheiras lunares.

Com a Lua visível no céu, configure seu telescópio com a ocular de 20 mm instalada.
Mova o telescópio de forma que ele esteja apontando aproximadamente para a Lua.
Olhe através do localizador e localize o retículo da mira. Continue movendo o telescópio até que a mira apareça sobre a Lua.
Olhe através da ocular de 20 mm do telescópio. Gire suavemente os botões de foco para ajustar a nitidez da imagem.
PARABÉNS! VOCÊ AGORA OBSERVOU SEU PRIMEIRO OBJETO CELESTE! Para obter uma visão mais próxima da Lua, afrouxe os parafusos de fixação no focalizador e remova a ocular de 20 mm. Substitua-a pela sua ocular de 4 mm e aperte os parafusos de fixação para fixá-la no lugar. A ocular de 4 mm lhe dará uma ampliação significativamente maior, fazendo com que a Lua pareça muito maior.
NOTA: Você pode precisar ajustar os botões de foco quando trocar as oculares, então certifique-se de obter a imagem mais nítida possível.
Você pode ver muitos outros objetos celestes, como planetas, aglomerados de estrelas e nebulosas usando a mesma técnica se souber onde encontrá-los no céu noturno.

O aplicativo gratuito SkyPortal da Celestron para iOS e Android pode ajudá-lo a localizar e identificar uma ampla variedade de objetos celestes de forma rápida e fácil.

Referências

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Celestron PowerSeeker 50AZ 21039
