Configuración

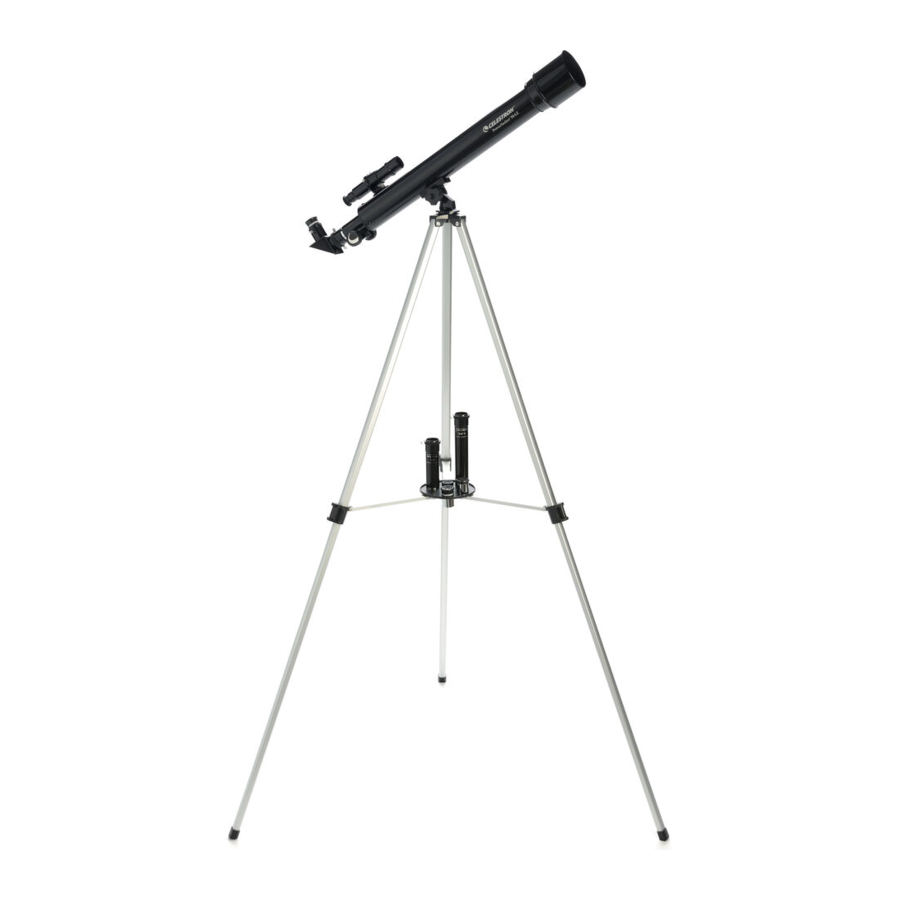

Desempaque su telescopio y verifique que todas las piezas estén presentes. Su PowerSeeker 50AZ incluye: tubo óptico con parasol para el objetivo adjunto; trípode con soporte de apoyo central y bandeja para accesorios; tres oculares; una lente de Barlow de 3x, diagonal de estrella, buscador con soporte y un ocular enderezador de imagen de 1.5x.
Para configurar el trípode, extienda las patas hacia afuera hasta que estén completamente extendidas y empuje hacia abajo el soporte de la pata central.
Extienda la parte central de cada una de las tres patas del trípode hacia abajo aproximadamente de 6 a 12 pulgadas. Gire la palanca de apriete hacia adentro en cada pata para asegurar la pata extendida en su lugar.
Verifique para asegurarse de que las tres patas tengan la misma altura una vez extendidas para proporcionar una plataforma nivelada para el telescopio.
Para montar la bandeja de accesorios, retire el sujetador del soporte de apoyo inferior.
Coloque la bandeja de accesorios en el soporte de apoyo inferior y luego apriete el sujetador.
Retire el perno roscado de la parte inferior del tubo del telescopio.
Alinee el orificio en el montaje con los orificios en la parte inferior del tubo óptico como se muestra arriba.
Vuelva a colocar el perno roscado para asegurar el tubo óptico al montaje.

El tubo óptico correctamente ensamblado debe aparecer como se muestra en la imagen de arriba.
Retire las tuercas moleteadas del buscador del tubo óptico.
Oriente el buscador de modo que mire hacia la parte delantera del tubo. Coloque el buscador sobre los tornillos como se muestra.
Vuelva a colocar las tuercas moleteadas para asegurar en su lugar y retire las tapas de las lentes.
Afloje los tornillos de fijación en el enfocador y retire la tapa de plástico.
Inserte la diagonal en el enfocador y apriete los tornillos de fijación para asegurar en su lugar. Retire la tapa de plástico en la diagonal.
Coloque el ocular de 20 mm en el cilindro de la diagonal como se muestra arriba. Apriete el tornillo de fijación para asegurar en su lugar.
Retire la tapa de la lente de la parte delantera del telescopio.
Para observar, mire a través del ocular como se muestra arriba. Enfoque la imagen girando las perillas debajo del enfocador.
Para obtener un aumento adicional, puede usar la lente de Barlow de 3x incluida. Coloque la lente de Barlow en el enfocador en lugar del ocular. Retire la tapa de la lente de Barlow.
Inserte el cilindro del ocular de 20 mm en la lente de Barlow y apriete los tornillos para asegurarlo en su lugar.

Para obtener más información sobre este producto o para descargar el manual de instrucciones, visite la página del producto respectivo en celestron.com

ADVERTENCIA SOLAR: Nunca intente ver el sol a través de ningún telescopio sin un filtro solar adecuado.

¿NECESITA AYUDA?
Póngase en contacto con el soporte técnico de Celestron
celestron.com/pages/technical-support

ALINEACIÓN DEL BUSCADOR

El buscador es una de las partes más importantes de su telescopio. Le ayuda. El buscador es una de las partes más importantes de su telescopio. Le ayuda a localizar objetos y centrarlos en el ocular. La primera vez que ensambla su. La primera vez que ensambla su telescopio, debe alinear el buscador con la óptica principal del telescopio. Es mejor que lo haga. Es mejor que lo haga durante el día*.

* ¡ADVERTENCIA SOLAR! Nunca intente ver el sol a través de ningún telescopio Nunca intente ver el sol a través de ningún telescopio sin un filtro solar adecuado !

ELIJA UN OBJETIVO
Lleve el telescopio afuera durante el día y encuentre un objeto fácilmente reconocible, como una farola, una matrícula o un letrero. El objeto debe estar lo más lejos posible, pero al menos a un cuarto de milla de distancia.
CENTRE EL OBJETIVO EN EL OCULAR
Mire a través del telescopio usando su ocular de 20 mm de menor potencia. Mueva el telescopio hasta que el objeto que eligió se encuentre en el centro de la vista. Si la imagen es borrosa, gire suavemente las perillas de enfoque a cada lado del telescopio hasta que se enfoque nítidamente.
NOTA: La imagen en su telescopio puede aparecer invertida. Esto es perfectamente normal en un telescopio astronómico.
MIRE A TRAVÉS DEL BUSCADOR
Una vez que el objeto esté centrado en su ocular de 20 mm, mire a través del buscador y ubique la retícula del punto de mira.
AJUSTE EL BUSCADOR
Sin mover el telescopio, use las tres perillas para los dedos que rodean el soporte del buscador para mover el buscador hasta que el punto de mira aparezca sobre el mismo objeto que está observando en el ocular de 20 mm del telescopio.
SUGERENCIA: Intente ajustar un tornillo a la vez. Afloje un tornillo media vuelta y apriete otro en la misma cantidad para asegurarse de que el buscador se mantenga firmemente en su lugar.
¡SU BUSCADOR AHORA ESTÁ ALINEADO!
No debería requerir realineación a menos que se golpee o se caiga.

SU PRIMERA NOCHE EN LA LUNA

El objetivo mejor y más fácil de ver primero es la Luna. Intente observar la Luna en diferentes puntos de su ciclo de fases. El mejor momento para ver la Luna es desde dos días después de una Luna Nueva hasta unos días antes de una Luna Llena. Durante este período, podrá ver la mayor cantidad de detalles en los cráteres y las cadenas montañosas lunares.

Con la Luna visible en el cielo, configure su telescopio con el ocular de 20 mm instalado.
Mueva el telescopio de modo que apunte aproximadamente hacia la Luna.
Mire a través del buscador y ubique la retícula del punto de mira. Continúe moviendo el telescopio hasta que el punto de mira aparezca sobre la Luna.
Mire a través del ocular de 20 mm del telescopio. Gire suavemente las perillas de enfoque para ajustar la nitidez de la imagen.
¡FELICITACIONES! ¡AHORA HA OBSERVADO SU PRIMER OBJETO CELESTE! Para obtener una vista más cercana de la Luna, afloje los tornillos de fijación en el enfocador y retire el ocular de 20 mm. Reemplácelo con su ocular de 4 mm y apriete los tornillos de fijación para asegurarlo en su lugar. El ocular de 4 mm le dará significativamente más aumento, haciendo que la Luna parezca mucho más grande.
NOTA: Es posible que deba ajustar las perillas de enfoque cuando cambie los oculares, así que asegúrese de obtener la imagen más nítida posible.
Puede ver muchos otros objetos celestes, como planetas, cúmulos de estrellas y nebulosas utilizando esta misma técnica si sabe dónde encontrarlos en el cielo nocturno.

La aplicación gratuita SkyPortal de Celestron para iOS y Android puede ayudarlo a ubicar e identificar una amplia gama de objetos celestes de forma rápida y sencilla.
