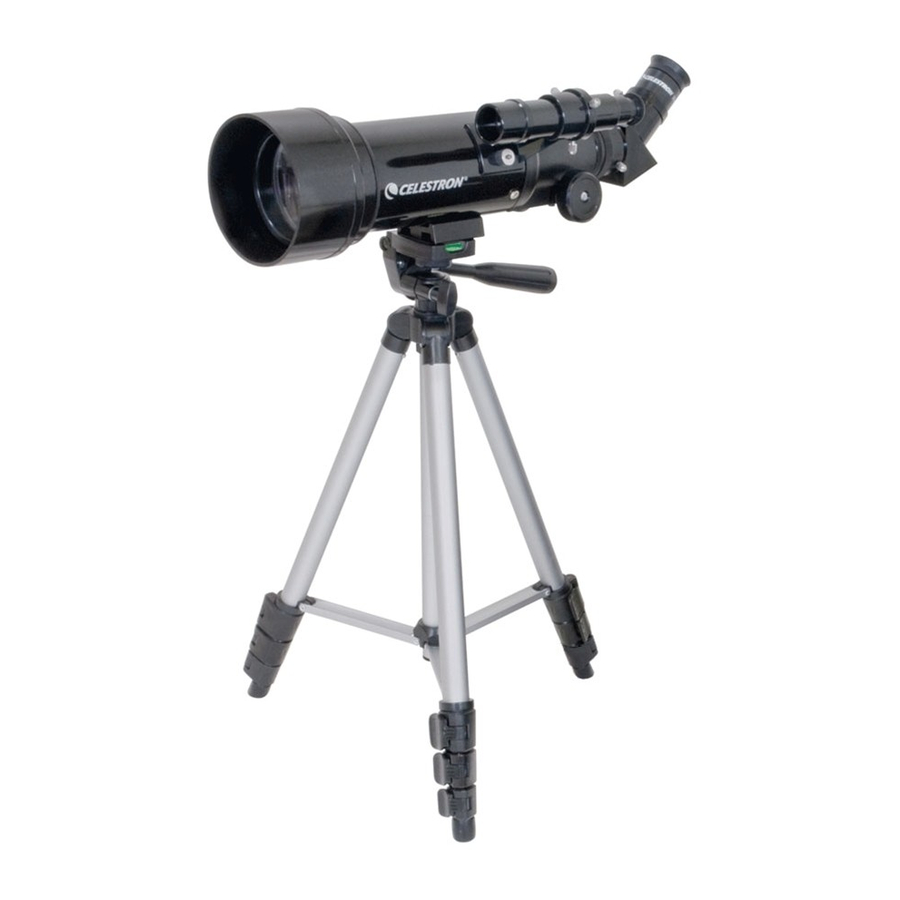

Celestron Travel Scope 70 (21035), Travel Scope 50 (21038) - Manual del telescopio

INTRODUCCIÓN

El Travel Scope está fabricado con materiales de la más alta calidad para garantizar la estabilidad y la durabilidad. Todo esto se suma a un telescopio que le brinda una vida de placer con una cantidad mínima de mantenimiento.
Este telescopio fue diseñado pensando en los viajes, ofreciendo un valor excepcional. El Travel Scope presenta un diseño compacto y portátil con un amplio rendimiento óptico. Su Travel Scope es ideal para la observación terrestre, así como para la observación astronómica muy casual.
El Travel Scope tiene una garantía limitada de dos años. Para obtener más detalles, consulte nuestro sitio web en www.celestron.com
Algunas de las características estándar del Travel Scope incluyen:

• Elementos ópticos de vidrio revestido para imágenes claras y nítidas
• Diagonal de imagen erecta para que sus vistas estén orientadas correctamente
• Montura altazimutal de funcionamiento suave con fácil señalamiento a objetos ubicados
• El trípode fotográfico de aluminio de tamaño completo preensamblado garantiza una plataforma estable
• Configuración rápida y fácil sin necesidad de herramientas
• El telescopio y el trípode caben dentro de la mochila estándar para facilitar el viaje

Tómese un tiempo para leer este manual antes de embarcarse en su viaje a través del Universo. Puede tomar algunas sesiones de observación para familiarizarse con su telescopio, por lo que debe mantener este manual a mano hasta que haya dominado completamente el funcionamiento de su telescopio. El manual brinda información detallada sobre cada paso, así como el material de referencia necesario y sugerencias útiles para que su experiencia de observación sea lo más sencilla y placentera posible.
Su telescopio está diseñado para brindarle años de diversión y observaciones gratificantes. Sin embargo, hay algunas cosas a considerar antes de usar su telescopio que garantizarán su seguridad y protegerán su equipo.

ADVERTENCIA SOLAR

• Nunca mire directamente al Sol a simple vista o con un telescopio a menos que tenga el filtro solar adecuado. Pueden producirse daños oculares permanentes e irreversibles.
• Nunca use su telescopio para proyectar una imagen del Sol sobre ninguna superficie. La acumulación de calor interno puede dañar el telescopio y cualquier accesorio conectado a él.
• Nunca use un filtro solar para el ocular o una cuña de Herschel. La acumulación de calor interno dentro del telescopio puede hacer que estos dispositivos se agrieten o rompan, permitiendo que la luz solar sin filtrar pase a través del ojo.
• No deje el telescopio sin supervisión, ya sea cuando haya niños presentes o adultos que no estén familiarizados con los procedimientos de operación correctos de su telescopio.

QUÉ HAY EN LA CAJA

Recomendamos guardar la caja de su telescopio para que pueda usarse para guardar el telescopio cuando no esté en uso. Desempaque la caja con cuidado, ya que algunas piezas son pequeñas. Use la lista de piezas a continuación para verificar que todas las piezas y accesorios estén presentes.

LISTA DE PIEZAS

1. Lente objetivo
2. Tubo óptico del telescopio
3. Plataforma del cabezal del trípode
4. Perilla de bloqueo de acimut
5. Perilla de bloqueo de la columna central
6. Trípode
7. Buscador
8. Diagonal de imagen erecta
9. Ocular
10. Perilla de enfoque
11. Mango panorámico

ARMADO DE SU TELESCOPIO

Esta sección cubre las instrucciones de armado para su Travel Scope. Su telescopio debe configurarse en interiores la primera vez para que sea fácil identificar las diversas piezas y familiarizarse con el procedimiento de armado correcto antes de intentarlo al aire libre.
El Travel Scope 70 viene en una caja.
Las piezas en la caja son: tubo óptico del telescopio, trípode, diagonal de imagen erecta, ocular de 20 mm, ocular de 10 mm, buscador de 5x24 con soporte (todo empacado en la mochila de viaje) y una descarga de software de astronomía adicional.
El Travel Scope 50 viene en una caja. Todos los artículos son iguales a los anteriores, excepto que tiene un buscador de 2x20 y un ocular de 8 mm (en lugar de 10 mm). Además, el Travel Scope 50 incluye una lente de Barlow de 3x - 1 25"

CONFIGURACIÓN DEL TRÍPODE

1. El trípode viene preensamblado para que la configuración sea muy fácil.
2. Coloque el trípode en posición vertical y tire de las patas del trípode hacia afuera hasta que cada pata esté completamente extendida (Figura 3)


3. Puede elevar las patas del trípode a la altura que desee. En el nivel más bajo, la altura es de aproximadamente 16" (41 cm) y se extiende hasta aproximadamente 49" (125 cm).
4. Para aumentar la altura del trípode, desbloquee las abrazaderas de bloqueo de las patas del trípode en la parte inferior de cada pata del trípode (Figura 4) abriendo la abrazadera para cada sección tirando hacia afuera. Una vez que se desbloquea una abrazadera, tire de la pata del trípode hasta donde llegue y luego cierre el bloqueo de la pata para asegurarla. Continúe haciendo esto para cada pata del trípode y cada sección para elevar la altura al nivel que desee. Un trípode completamente extendido se ve similar a la imagen en la Figura 5. Con todas las patas levantadas en todas las secciones, la altura será de aproximadamente 42" (107 cm).



5. Si desea aumentar aún más la altura del trípode, debe usar la perilla de bloqueo de la columna central, que es la perilla ubicada en la parte inferior izquierda de la Figura 6. Gire la perilla de bloqueo en sentido antihorario hasta que esté floja. Luego, tire de la cabeza del trípode y la columna central se moverá hacia arriba. Continúe tirando hasta la altura que desee y luego apriete la perilla de bloqueo. Cuando la columna central se eleva hasta donde llega, entonces se logra la altura máxima posible: 49" (125 cm).


CONEXIÓN DEL TUBO DEL TELESCOPIO AL TRÍPODE

El tubo óptico del telescopio se conecta al trípode usando el soporte de montaje en la parte inferior del tubo óptico y la plataforma de montaje del trípode. Antes de comenzar, asegúrese de que todas las perillas del trípode estén bloqueadas.

1. Retire el papel protector que cubre el tubo óptico.
2. Afloje la perilla superior derecha (figura 7) girándola en sentido antihorario. Esto le permite inclinar la plataforma del trípode hacia arriba 90° como se muestra en la figura 8. Después de inclinar la plataforma hacia arriba, apriete la perilla para asegurarla en su lugar.


3. La figura 8 muestra la parte inferior del tubo óptico, la plataforma del trípode y dónde se unirán entre sí.


4. Debajo del centro de la plataforma del trípode, verá una perilla (figura 9) que contiene un tornillo de ¼ x 20 para sujetar la plataforma al tubo óptico del telescopio.


5. Puede colocar el tornillo de ¼ x 20 en los orificios roscados del Travel Scope 70 (no importa cuál use) en el soporte de montaje del tubo óptico del telescopio, mientras que el Travel Scope 50 solo tiene un orificio roscado. Sostenga el tubo óptico con una mano mientras enrosca el tornillo en el sentido de las agujas del reloj hasta que esté apretado con la otra mano. Ahora el montaje se verá como en la Figura 10.


6. Por último, afloje la perilla de la plataforma del trípode y baje la plataforma a la posición nivelada. Luego, apriete la perilla de forma segura.

MOVER EL TRAVEL SCOPE MANUALMENTE

El Travel Scope es fácil de mover a donde quiera apuntarlo. El arriba y abajo (altitud) se controla mediante la perilla de control del mango panorámico (figura 1). El lado a lado (acimut) se controla mediante la perilla de bloqueo de acimut (perilla superior izquierda en la Figura 7). Ambas perillas se aflojan cuando se giran en sentido antihorario y se aprietan cuando se giran en sentido horario. Cuando ambas perillas están flojas, puede encontrar sus objetos fácilmente (a través del buscador que se analiza en breve) y luego bloquear los controles.

INSTALACIÓN DE LA DIAGONAL Y EL OCULAR

La diagonal es un prisma que desvía la luz en ángulo recto a la trayectoria de la luz del telescopio. Esto le permite observar en una posición que es más cómoda que si tuviera que mirar directamente a través. La diagonal del Travel Scope es un modelo de imagen erecta que corrige la imagen para que quede derecha y orientada correctamente de izquierda a derecha, lo que es mucho más fácil de usar para la observación terrestre. Además, la diagonal se puede girar a cualquier posición que sea más favorable para usted. Para instalar la diagonal y el ocular:

1. Asegúrese de que los dos tornillos de mariposa en la parte posterior del tubo del telescopio no sobresalgan en la abertura antes de la instalación, el tapón de cierre se retira de la abertura en la parte posterior del tubo del telescopio y las tapas se retiran de los cilindros en la diagonal. Inserte el cilindro pequeño de la diagonal hasta el fondo en la abertura trasera del tubo del telescopio (Figura 11). Luego apriete los dos tornillos de mariposa.


2. Coloque el extremo del cilindro cromado de uno de los oculares en la diagonal y apriete el tornillo de mariposa. Al hacer esto, asegúrese de que el tornillo de mariposa no sobresalga en la diagonal antes de insertar el ocular.
3. Los oculares se pueden cambiar a otras distancias focales invirtiendo el procedimiento en el paso 2 anterior.

INSTALACIÓN DEL BUSCADOR (SOLO TRAVEL SCOPE 70)

1. Ubique el buscador (se montará en el soporte del buscador).
2. Retire las tuercas moleteadas de los postes roscados en el tubo del telescopio (Figura 12).


3. Monte el soporte del buscador colocándolo sobre los postes que sobresalen del tubo óptico y luego manteniéndolo en su lugar, enrosque las tuercas moleteadas y apriételas.
4. Tenga en cuenta que el buscador debe estar orientado de modo que la lente de mayor diámetro mire hacia la parte delantera del tubo del telescopio.
5. Retire las tapas de las lentes de ambos extremos del buscador.

ALINEACIÓN DEL BUSCADOR

1. Ubique un objeto diurno distante y céntrelo en el ocular de baja potencia (20 mm) en el telescopio principal.
2. Mire a través del buscador (el extremo del ocular del buscador) y tome nota de la posición del mismo objeto.
3. Sin mover el telescopio principal, gire los tornillos de ajuste (figura 12) ubicados alrededor del soporte del buscador hasta que las líneas cruzadas del buscador estén centradas en el objeto elegido con el telescopio principal.
4. Si la imagen a través del buscador está desenfocada, gire el ocular del buscador para obtener una vista clara.
   Nota: Los objetos vistos a través de un buscador están al revés y al revés, lo cual es normal.

FUNDAMENTOS DEL TELESCOPIO

ENFOQUE

Para enfocar su Travel Scope, gire la perilla de enfoque ubicada cerca de la parte posterior del telescopio (consulte la Figura 1). Girar la perilla en sentido antihorario le permite enfocar un objeto que está más lejos del que está observando actualmente. Girar la perilla en el sentido de las agujas del reloj le permite enfocar un objeto más cerca del que está observando actualmente.
Nota: Retire la tapa de la lente frontal del tubo óptico Travel Scope antes de intentar su observación.
Nota: Si usa lentes correctivos (específicamente gafas), es posible que desee quitárselos cuando observe con un ocular conectado al telescopio. Si tiene astigmatismo, debe usar lentes correctivos en todo momento.

CÁLCULO DEL AUMENTO

Puede cambiar la potencia de su telescopio simplemente cambiando el ocular. Para determinar el aumento de su telescopio, simplemente divida la distancia focal del telescopio por la distancia focal del ocular utilizado. En formato de ecuación, la fórmula se ve así:

Digamos, por ejemplo, que está utilizando el ocular de 20 mm que viene con su telescopio Travel Scope 70. Para determinar el aumento, divida la distancia focal de su telescopio (el Travel Scope para este ejemplo tiene una distancia focal de 400 mm) por la distancia focal del ocular, 20 mm. Dividir 400 entre 20 da como resultado un aumento de 20x.
Aunque la potencia es variable, cada telescopio bajo cielos promedio tiene un límite para el aumento útil más alto. La regla general es que se pueden usar 60 aumentos por cada pulgada de apertura. Por ejemplo, el Travel Scope 70 tiene 2,8" pulgadas de diámetro. Multiplicar 2,8 por 60 da un aumento útil máximo de 168 aumentos. Aunque este es el aumento útil máximo, la mayor parte de su observación se realizará con baja potencia, lo que genera imágenes más brillantes y nítidas.
Nota sobre el uso de altas potencias: las altas potencias se utilizan principalmente para la observación lunar y, a veces, planetaria, donde puede ampliar en gran medida la imagen, pero recuerde que el contraste y el brillo serán muy bajos debido al alto aumento. Cuando se usa el ocular de 8 mm junto con la lente de Barlow 3x con el Travel Scope 50, se obtiene una potencia extremadamente alta y se puede usar en raras ocasiones; logrará la potencia, pero la imagen será oscura y con bajo contraste porque la ha magnificado al máximo posible. Para obtener las imágenes más brillantes con los niveles de contraste más altos, use potencias más bajas.
Puede comprar oculares opcionales para que tenga una variedad de potencias con las que pueda observar. Visite el sitio web de Celestron para ver lo que está disponible.

INSTALACIÓN Y USO DE LA LENTE DE BARLOW (SOLO TRAVEL SCOPE 50)

Su telescopio también viene con una lente de Barlow 3x que triplica el poder de aumento de cada ocular. Sin embargo, las imágenes muy ampliadas solo deben usarse en condiciones ideales; consulte la sección Cálculo del aumento de este manual. Para usar la lente de Barlow, retire la diagonal e inserte la Barlow directamente en el tubo del enfocador. Luego, inserte un ocular en la lente de Barlow para ver.
Nota: Comience usando un ocular de baja potencia, ya que será más fácil de enfocar.

DETERMINACIÓN DEL CAMPO DE VISIÓN

Determinar el campo de visión es importante si desea tener una idea del tamaño angular del objeto que está observando. Para calcular el campo de visión real, divida el campo aparente del ocular (suministrado por el fabricante del ocular) por el aumento. En formato de ecuación, la fórmula se ve así:

Como puede ver, antes de determinar el campo de visión, debe calcular el aumento. Usando el ejemplo de la sección anterior, podemos determinar el campo de visión usando el mismo ocular de 20 mm que se suministra de serie con el Travel Scope 70. El ocular de 20 mm tiene un campo de visión aparente de 50°. Divida los 50° por el aumento, que es de 20 aumentos. Esto produce un campo real (verdadero) de 2,5°.
Para convertir grados a pies a 1000 yardas (lo cual es más útil para la observación terrestre), multiplique por 52,5. Multiplique el campo angular de 2,5° por 52,5. Esto produce un ancho de campo lineal de 131 pies a una distancia de mil yardas.

SUGERENCIAS GENERALES DE OBSERVACIÓN

Cuando use cualquier instrumento óptico, hay algunas cosas que debe recordar para asegurarse de obtener la mejor imagen posible.

• Nunca mire a través del vidrio de la ventana. El vidrio que se encuentra en las ventanas domésticas es ópticamente imperfecto y, como resultado, puede variar en grosor de una parte de la ventana a otra. Esta inconsistencia puede afectar y afectará la capacidad de enfocar su telescopio. En la mayoría de los casos, no podrá lograr una imagen verdaderamente nítida, mientras que en algunos casos puede ver una imagen doble.
• Nunca mire a través o sobre objetos que estén produciendo ondas de calor. Esto incluye estacionamientos de asfalto en los calurosos días de verano o los techos de los edificios.
• Los cielos brumosos, la niebla y la neblina también pueden dificultar el enfoque cuando se observa por tierra. La cantidad de detalles que se ven en estas condiciones se reduce en gran medida.

Nota: Su telescopio fue diseñado para la observación terrestre. La forma de usarlo para este propósito ya se ha descrito, ya que es bastante simple y directa. Su telescopio también se puede usar para la observación astronómica informal, que se analizará en las siguientes secciones.

FUNDAMENTOS DE LA ASTRONOMÍA

Hasta este punto, este manual cubrió el ensamblaje y el funcionamiento básico de su telescopio. Sin embargo, para comprender su telescopio más a fondo, necesita saber un poco sobre el cielo nocturno. Esta sección trata sobre la astronomía observacional en general e incluye información sobre el cielo nocturno.

EL SISTEMA DE COORDENADAS CELESTIALES

Para ayudar a encontrar objetos en el cielo, los astrónomos utilizan un sistema de coordenadas celestes que es similar a nuestro sistema de coordenadas geográficas aquí en la Tierra. El sistema de coordenadas celestes tiene polos, líneas de longitud y latitud, y un ecuador. En su mayor parte, estos permanecen fijos contra las estrellas de fondo.
El ecuador celeste recorre 360 grados alrededor de la Tierra y separa el hemisferio celeste norte del sur. Al igual que el ecuador de la Tierra, tiene una lectura de cero grados. En la Tierra, esto sería latitud. Sin embargo, en el cielo, esto se conoce como declinación, o DEC para abreviar. Las líneas de declinación se nombran por su distancia angular por encima y por debajo del ecuador celeste. Las líneas se dividen en grados, minutos de arco y segundos de arco. Las lecturas de declinación al sur del ecuador llevan un signo menos (-) delante de la coordenada y las que están al norte del ecuador celeste están en blanco (es decir, sin designación) o están precedidas por un signo más (+).
El equivalente celeste de la longitud se llama Ascensión Recta o AR para abreviar. Al igual que las líneas de longitud de la Tierra, corren de polo a polo y están espaciadas uniformemente a 15 grados. Aunque las líneas de longitud están separadas por una distancia angular, también son una medida del tiempo. Cada línea de longitud está a una hora de la siguiente. Dado que la Tierra gira una vez cada 24 horas, hay 24 líneas en total. Como resultado, las coordenadas de AR se marcan en unidades de tiempo. Comienza con un punto arbitrario en la constelación de Piscis designado como 0 horas, 0 minutos, 0 segundos. Todos los demás puntos se designan por lo lejos (es decir, cuánto tiempo) se retrasan con respecto a esta coordenada después de que pasa por encima de la cabeza moviéndose hacia el oeste.

MOVIMIENTO DE LAS ESTRELLAS

El movimiento diario del Sol a través del cielo es familiar incluso para el observador más casual. Esta caminata diaria no es el Sol moviéndose como pensaban los primeros astrónomos, sino el resultado de la rotación de la Tierra. La rotación de la Tierra también hace que las estrellas hagan lo mismo, trazando un gran círculo a medida que la Tierra completa una rotación. El tamaño de la trayectoria circular que sigue una estrella depende de dónde se encuentre en el cielo. Las estrellas cerca del ecuador celeste forman los círculos más grandes que se elevan en el este y se ponen en el oeste. Moviéndose hacia el polo celeste norte, el punto alrededor del cual las estrellas en el hemisferio norte parecen girar, estos círculos se hacen más pequeños. Las estrellas en las latitudes celestes medias se elevan en el noreste y se ponen en el noroeste. Las estrellas en las latitudes celestes altas siempre están por encima del horizonte y se dice que son circumpolares porque nunca se elevan y nunca se ponen. Nunca verá a las estrellas completar un círculo porque la luz del sol durante el día borra la luz de las estrellas. Sin embargo, parte de este movimiento circular de las estrellas en esta región del cielo se puede ver configurando una cámara en un trípode y abriendo el obturador durante un par de horas. La exposición cronometrada revelará semicírculos que giran alrededor del polo. (Esta descripción de los movimientos estelares también se aplica al hemisferio sur, excepto que todas las estrellas al sur del ecuador celeste se mueven alrededor del polo celeste sur).

Todas las estrellas parecen girar alrededor de los polos celestes. Sin embargo, la apariencia de este movimiento varía según el lugar donde esté mirando en el cielo. Cerca del polo celeste norte, las estrellas trazan círculos reconocibles centrados en el polo (1). Las estrellas cerca del ecuador celeste también siguen caminos circulares alrededor del polo. Pero, el camino completo es interrumpido por el horizonte. Estos parecen elevarse en el este y ponerse en el oeste (2). Mirando hacia el polo opuesto, las estrellas se curvan o arquean en la dirección opuesta trazando un círculo alrededor del polo opuesto (3).

OBSERVACIÓN CELESTE

Con tu telescopio configurado, estás listo para usarlo para observar. Esta sección cubre sugerencias de observación visual para objetos del sistema solar y del cielo profundo, así como las condiciones generales de observación que afectarán tu capacidad de observación.

OBSERVACIÓN DE LA LUNA

Con tu telescopio configurado, estás listo para usarlo para observar. Esta sección cubre sugerencias de observación visual para objetos del sistema solar y del cielo profundo, así como las condiciones generales de observación que afectarán tu capacidad de observación.
A menudo, es tentador mirar la Luna cuando está llena. En este momento, la cara que vemos está completamente iluminada y su luz puede ser abrumadora. Además, se puede ver poco o ningún contraste durante esta fase. Una de las mejores épocas para observar la Luna es durante sus fases parciales (alrededor del momento del primer o tercer cuarto). Las largas sombras revelan una gran cantidad de detalles en la superficie lunar. A baja potencia, podrás ver la mayor parte del disco lunar a la vez. Cambia a oculares opcionales para obtener mayor potencia (aumento) y así enfocar un área más pequeña.

Sugerencias para la observación lunar
Para aumentar el contraste y resaltar los detalles en la superficie lunar, usa filtros opcionales. Un filtro amarillo funciona bien para mejorar el contraste, mientras que un filtro de densidad neutra o polarizador reducirá el brillo general de la superficie y el deslumbramiento.

OBSERVACIÓN DE LOS PLANETAS

Otros objetivos fascinantes incluyen los cinco planetas visibles a simple vista. Puedes ver a Venus pasar por sus fases similares a las de la Luna. Marte puede revelar una gran cantidad de detalles en la superficie y uno, si no ambos, de sus casquetes polares. Es posible que puedas ver las bandas de nubes de Júpiter y la gran Mancha Roja (si está visible en el momento en que estás observando). Además, también podrás ver las lunas de Júpiter mientras orbitan el planeta gigante. Saturno, con sus hermosos anillos, es visible con una potencia moderada.

Sugerencias para la observación planetaria

• Recuerda que las condiciones atmosféricas suelen ser el factor limitante en la cantidad de detalles planetarios que serán visibles. Por lo tanto, evita observar los planetas cuando estén bajos en el horizonte o cuando estén directamente sobre una fuente de calor radiante, como un tejado o una chimenea. Consulta la sección "Condiciones de visión" más adelante en esta sección.
• Para aumentar el contraste y resaltar los detalles en la superficie planetaria, prueba a usar los filtros de oculares Celestron.

OBSERVACIÓN DEL SOL

Aunque muchos astrónomos aficionados lo pasan por alto, la observación solar es gratificante y divertida. Sin embargo, debido a que el Sol es tan brillante, se deben tomar precauciones especiales al observar nuestra estrella para no dañar tus ojos ni tu telescopio.
Para una observación solar segura, usa un filtro solar adecuado que reduzca la intensidad de la luz del Sol, haciéndola segura para la vista. Con un filtro puedes ver las manchas solares a medida que se mueven a través del disco solar y las fáculas, que son parches brillantes que se ven cerca del borde del Sol.

• El mejor momento para observar el Sol es a primera hora de la mañana o al final de la tarde, cuando el aire está más fresco.
• Para centrar el Sol sin mirar por el ocular, observa la sombra del tubo del telescopio hasta que forme una sombra circular.

OBSERVACIÓN DE OBJETOS DE CIELO PROFUNDO

Los objetos de cielo profundo son simplemente aquellos objetos fuera de los límites de nuestro sistema solar. Incluyen cúmulos de estrellas, nebulosas planetarias, nebulosas difusas, estrellas dobles y otras galaxias fuera de nuestra propia Vía Láctea. La mayoría de los objetos de cielo profundo tienen un gran tamaño angular. Por lo tanto, solo necesitas una potencia baja a moderada para verlos. Visualmente, son demasiado débiles para revelar cualquiera de los colores que se ven en las fotografías de larga exposición. En cambio, aparecen en blanco y negro. Y, debido a su bajo brillo superficial, deben observarse desde un lugar con cielo oscuro. La contaminación lumínica alrededor de las grandes áreas urbanas borra la mayoría de las nebulosas, lo que dificulta, si no imposibilita, su observación. Los filtros de reducción de la contaminación lumínica ayudan a reducir el brillo del cielo de fondo, lo que aumenta el contraste.

Salto de estrellas
Una forma conveniente de encontrar objetos de cielo profundo es mediante el salto de estrellas. El salto de estrellas se realiza utilizando estrellas brillantes para "guiarte" hacia un objeto. Para que el salto de estrellas tenga éxito, es útil conocer el campo de visión de tu telescopio. Si estás utilizando el ocular estándar de 20 mm con el Travel Scope 70, tu campo de visión es de aproximadamente 2,5° más o menos. Si sabes que un objeto está a 3° de tu ubicación actual, entonces solo necesitas moverte un poco más de un campo de visión. Si estás utilizando otro ocular, consulta la sección sobre cómo determinar el campo de visión. A continuación, se enumeran las instrucciones para localizar dos objetos populares: La galaxia de Andrómeda (Figura 16), también conocida como M31, es un objetivo fácil. Para encontrar M3:

1. Localiza la constelación de Pegaso, un gran cuadrado visible en el otoño (en el cielo oriental, moviéndose hacia el punto de arriba) y en los meses de invierno (arriba, moviéndose hacia el oeste).
2. Comienza en la estrella de la esquina noreste: Alpha (α) Andromedae.
3. Muévete hacia el noreste aproximadamente 7°. Allí encontrarás dos estrellas de igual brillo: Delta (δ) y Pi (π) Andromedae, separadas por unos 3°.
4. Continúa en la misma dirección otros 8°. Allí encontrarás dos estrellas: Beta (β) y Mu (μ) Andromedae, también separadas por unos 3°.
5. Muévete 3° hacia el noroeste, la misma distancia entre las dos estrellas, hasta la galaxia de Andrómeda.
   El salto de estrellas a la galaxia de Andrómeda (M31) es muy sencillo, ya que todas las estrellas necesarias para hacerlo son visibles a simple vista.

El salto de estrellas requerirá algo de práctica y los objetos que no tienen estrellas cerca que sean visibles a simple vista son un desafío. Uno de esos objetos es M57 (Figura 17), la famosa Nebulosa del Anillo. Aquí te explicamos cómo encontrarla:

1. Encuentra la constelación de Lira, un pequeño paralelogramo visible en los meses de verano y otoño. Lira es fácil de distinguir porque contiene la estrella brillante Vega.
2. Comienza en la estrella Vega: Alpha (α) Lyrae, y muévete unos pocos grados hacia el sureste para encontrar el paralelogramo. Las cuatro estrellas que componen esta forma geométrica son todas similares en brillo, lo que las hace fáciles de ver.
3. Localiza las dos estrellas más al sur que componen el paralelogramo: Beta (β) y Gamma (γ) Lyra.
4. Apunta aproximadamente a la mitad entre estas dos estrellas.
5. Muévete aproximadamente ½° hacia Beta (β) Lyra, mientras permaneces en una línea que conecta las dos estrellas.
6. Mira a través del telescopio y la Nebulosa del Anillo debería estar en tu campo de visión. El tamaño angular de la Nebulosa del Anillo es bastante pequeño y difícil de ver.
7. Debido a que la Nebulosa del Anillo es bastante tenue, es posible que necesites usar la "visión desviada" para verla. La "visión desviada" es una técnica que consiste en mirar ligeramente lejos del objeto que estás observando. Por lo tanto, si estás observando la Nebulosa del Anillo, céntrala en tu campo de visión y luego mira hacia un lado. Esto hace que la luz del objeto observado caiga sobre los bastones sensibles al blanco y negro de tus ojos, en lugar de los conos sensibles al color de tus ojos (recuerda que cuando observes objetos tenues, es importante tratar de observar desde un lugar oscuro, lejos de las luces de la calle y de la ciudad. El ojo promedio tarda unos 20 minutos en adaptarse completamente a la oscuridad. Por lo tanto, usa siempre una linterna con filtro rojo para preservar tu visión nocturna adaptada a la oscuridad).

Estos dos ejemplos deberían darte una idea de cómo saltar de estrella en estrella hacia objetos de cielo profundo. Para usar este método en otros objetos, consulta un atlas estelar y luego salta de estrella en estrella hacia el objeto de tu elección usando estrellas "a simple vista".

CONDICIONES DE VISIÓN

Las condiciones de visión afectan lo que puedes ver a través de tu telescopio durante una sesión de observación. Las condiciones incluyen la transparencia, la iluminación del cielo y la visión. Comprender las condiciones de visión y el efecto que tienen en la observación te ayudará a aprovechar al máximo tu telescopio.

Transparencia
La transparencia es la claridad de la atmósfera, que se ve afectada por las nubes, la humedad y otras partículas en el aire. Las nubes cúmulos gruesas son completamente opacas, mientras que los cirros pueden ser delgados, lo que permite que la luz de las estrellas más brillantes pase a través. Los cielos brumosos absorben más luz que los cielos despejados, lo que dificulta la visión de los objetos más débiles y reduce el contraste en los objetos más brillantes. Los aerosoles expulsados a la atmósfera superior por las erupciones volcánicas también afectan la transparencia. Las condiciones ideales son cuando el cielo nocturno es de un negro intenso.

Iluminación del cielo
El brillo general del cielo causado por la Luna, las auroras, el brillo natural del aire y la contaminación lumínica afecta en gran medida la transparencia. Si bien no es un problema para las estrellas y los planetas más brillantes, los cielos brillantes reducen el contraste de las nebulosas extendidas, lo que dificulta, si no imposibilita, su visión. Para maximizar tu observación, limita la observación del cielo profundo a las noches sin luna, lejos de los cielos contaminados por la luz que se encuentran alrededor de las principales áreas urbanas. Los filtros LPR mejoran la visión del cielo profundo desde áreas contaminadas por la luz al bloquear la luz no deseada mientras transmiten la luz de ciertos objetos del cielo profundo. Puedes, por otro lado, observar planetas y estrellas desde áreas contaminadas por la luz o cuando la Luna está fuera.

Visión
Las condiciones de visión se refieren a la estabilidad de la atmósfera y afectan directamente la cantidad de detalles finos que se ven en los objetos extendidos. El aire de nuestra atmósfera actúa como una lente que dobla y distorsiona los rayos de luz entrantes. La cantidad de flexión depende de la densidad del aire. Las capas de temperatura variable tienen diferentes densidades y, por lo tanto, doblan la luz de manera diferente. Los rayos de luz del mismo objeto llegan ligeramente desplazados, creando una imagen imperfecta o borrosa. Estas perturbaciones atmosféricas varían de vez en cuando y de un lugar a otro. El tamaño de las parcelas de aire en comparación con tu apertura determina la calidad de la "visión". En buenas condiciones de visión, se ven detalles finos en los planetas más brillantes como Júpiter y Marte, y las estrellas son imágenes puntuales. En malas condiciones de visión, las imágenes se ven borrosas y las estrellas aparecen como manchas.
Las condiciones descritas aquí se aplican tanto a las observaciones visuales como fotográficas.

Las condiciones de visión afectan directamente la calidad de la imagen. Estos dibujos representan una fuente puntual (es decir, una estrella) en malas condiciones de visión (izquierda) a excelentes condiciones (derecha). Muy a menudo, las condiciones de visión producen imágenes que se encuentran en algún punto entre estos dos extremos.

MANTENIMIENTO DEL TELESCOPIO

Aunque su telescopio requiere poco mantenimiento, hay algunas cosas que debe recordar para asegurarse de que su telescopio funcione de la mejor manera.

CUIDADO Y LIMPIEZA DE LA ÓPTICA

Ocasionalmente, puede acumularse polvo y/o humedad en la lente objetivo de su telescopio. Se debe tener especial cuidado al limpiar cualquier instrumento para no dañar la óptica.
Si se ha acumulado polvo en la óptica, retírelo con un cepillo (de pelo de camello) o una lata de aire comprimido. Rocíe en un ángulo a la superficie del vidrio durante aproximadamente dos a cuatro segundos. Luego, use una solución de limpieza óptica y papel tisú blanco para eliminar los residuos restantes. Aplique la solución al pañuelo de papel y luego aplique el papel tisú a la óptica. Los trazos de baja presión deben ir desde el centro de la lente (o espejo) hasta la parte exterior. ¡NO frote en círculos!
Puede usar un limpiador de lentes de fabricación comercial o mezclar el suyo propio. Una buena solución de limpieza es alcohol isopropílico mezclado con agua destilada. La solución debe ser 60% alcohol isopropílico y 40% agua destilada. O bien, se puede usar jabón líquido para platos diluido con agua (un par de gotas por cada litro de agua).
Ocasionalmente, puede experimentar la acumulación de rocío en la óptica de su telescopio durante una sesión de observación. Si desea continuar observando, el rocío debe eliminarse, ya sea con un secador de pelo (en configuración baja) o apuntando el telescopio al suelo hasta que el rocío se haya evaporado.
Si la humedad se condensa en el interior de la óptica, retire los accesorios del telescopio. Coloque el telescopio en un entorno libre de polvo y apúntelo hacia abajo. Esto eliminará la humedad del tubo del telescopio.
Para minimizar la necesidad de limpiar su telescopio, reemplace todas las tapas de las lentes una vez que haya terminado de usarlo. Dado que las celdas NO están selladas, las cubiertas deben colocarse sobre las aberturas cuando no estén en uso. Esto evitará que los contaminantes entren en el tubo óptico.
Los ajustes internos y la limpieza deben ser realizados únicamente por el departamento de reparación de Celestron. Si su telescopio necesita una limpieza interna, llame a la fábrica para obtener un número de autorización de devolución y una cotización de precio.

ESPECIFICACIONES TÉCNICAS	Modelo n.º 21035 Travel Scope 70	Modelo n.º 21038 Travel Scope 50
Diseño óptico	Refractor	Refractor
Apertura	70 mm (2 8")	50 mm (2 0")
Distancia focal	400 mm	360 mm
Relación focal	f/5 7	f/7 2
Recubrimientos ópticos	Totalmente recubierto	Recubierto
Buscador	5x24	2x20
Diagonal	Imagen erecta - 45° 1 25"	Imagen erecta 96" a 1 25" - 45°
Oculares	20 mm 1 25" (20x)	20 mm 1 25" (18x)
	10 mm 1 25" (40x)	8 mm 1 25" (45x)
Lente de Barlow – 3x 1 25"	N/A	Sí (60x y 135x)
Campo de visión aparente	20 mm @ 50°	20 mm @ 32°
	10 mm @ 50°	8 mm @ 30°
Campo de visión angular	20 mm @ 2 5°	20 mm @ 1 6°
	10 mm @ 1 3°	8 mm @ 0 7°
Campo de visión lineal --
pies/1000 yardas	20 mm @ 131/44	20 mm @ 84/28
m/1000 metros	10 mm @ 67/22	8 mm @ 37/13
Enfoque cercano con ocular de 20 mm	19' (5 8 m)	15' (4 5 m)
Montura	Altazimutal (trípode fotográfico)	Altazimutal (trípode fotográfico)
Perilla de bloqueo de altitud	Sí	Sí
Perilla de bloqueo de azimut	No	No
Descarga de software de astronomía	Sí	Sí
Aumento útil más alto	168x	120x
Magnitud estelar límite	11 7	11 1
Resolución -- Raleigh (segundos de arco)	1 98	2 66
Resolución -- Límite de Dawes " "	1 66	2 28
Poder de captación de luz	100x	51x
Longitud del tubo óptico	17" (43 cm)	12" (30 cm)
Peso del telescopio	3 3# (1 5 kg)	2 2# (1 0 kg)

Nota: Las especificaciones están sujetas a cambios sin previo aviso ni obligación.
