Celestron Travel Scope 70 (21035), Travel Scope 50 (21038) - Manual do Telescópio

Conteúdo

INTRODUÇÃO

O Travel Scope é feito com materiais da mais alta qualidade para garantir estabilidade e durabilidade. Tudo isso se soma a um telescópio que lhe proporciona uma vida inteira de prazer com uma quantidade mínima de manutenção.
Este telescópio foi projetado com viagens em mente, oferecendo um valor excepcional. O Travel Scope apresenta um design compacto e portátil com amplo desempenho óptico. Seu Travel Scope é ideal para observação terrestre, bem como observação astronômica muito casual.
O Travel Scope tem uma garantia limitada de dois anos. Para detalhes, consulte nosso site em www.celestron.com
Algumas das características padrão do Travel Scope incluem:

  • Elementos ópticos de vidro revestido para imagens nítidas e claras
  • Diagonal de imagem ereta para que suas visualizações sejam orientadas corretamente
  • Montagem altazimutal de funcionamento suave com fácil apontamento para objetos localizados
  • Tripé fotográfico de alumínio de tamanho normal pré-montado garante uma plataforma estável
  • Configuração rápida e fácil, sem necessidade de ferramentas
  • O telescópio e o tripé cabem dentro da mochila padrão para facilitar o transporte

Reserve um tempo para ler este manual antes de embarcar em sua jornada pelo Universo. Pode levar algumas sessões de observação para se familiarizar com seu telescópio, então você deve manter este manual à mão até dominar totalmente a operação do seu telescópio. O manual fornece informações detalhadas sobre cada etapa, bem como material de referência necessário e dicas úteis para tornar sua experiência de observação o mais simples e agradável possível.
Seu telescópio foi projetado para lhe proporcionar anos de diversão e observações gratificantes. No entanto, há algumas coisas a considerar antes de usar seu telescópio que garantirão sua segurança e protegerão seu equipamento.

AVISO SOLAR

  • Nunca olhe diretamente para o Sol a olho nu ou com um telescópio, a menos que você tenha o filtro solar adequado. Danos oculares permanentes e irreversíveis podem resultar.
  • Nunca use seu telescópio para projetar uma imagem do Sol em qualquer superfície. O acúmulo de calor interno pode danificar o telescópio e quaisquer acessórios conectados a ele.
  • Nunca use um filtro solar de ocular ou uma cunha de Herschel. O acúmulo de calor interno dentro do telescópio pode fazer com que esses dispositivos rachem ou quebrem, permitindo que a luz solar não filtrada passe para o olho.
  • Não deixe o telescópio sem supervisão, seja quando crianças estiverem presentes ou adultos não familiarizados com os procedimentos operacionais corretos do seu telescópio estiverem presentes.

O QUE ESTÁ NA CAIXA

Recomendamos guardar a caixa do seu telescópio para que ela possa ser usada para guardar o telescópio quando não estiver em uso. Desembale a caixa com cuidado, pois algumas peças são pequenas. Use a lista de peças abaixo para verificar se todas as peças e acessórios estão presentes.

LISTA DE PEÇAS

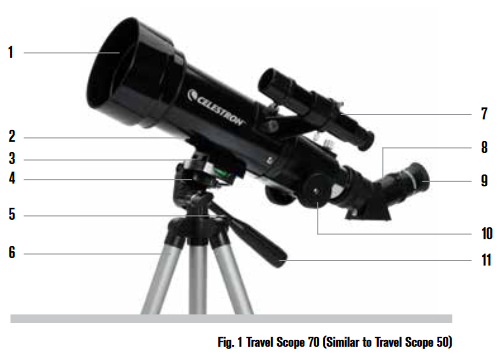

Visão Geral

  1. Lente Objetiva
  2. Tubo Óptico do Telescópio
  3. Plataforma da Cabeça do Tripé
  4. Botão de Travamento de Azimute
  5. Botão de Travamento da Coluna Central
  6. Tripé
  7. Buscador
  8. Diagonal de Imagem Erreta
  9. Ocular
  10. Botão de Foco
  11. Alça Panorâmica

MONTANDO SEU TELESCÓPIO

Esta seção cobre as instruções de montagem do seu Travel Scope. Seu telescópio deve ser configurado em um local fechado na primeira vez para que seja fácil identificar as várias peças e se familiarizar com o procedimento de montagem correto antes de tentar fazê-lo ao ar livre.

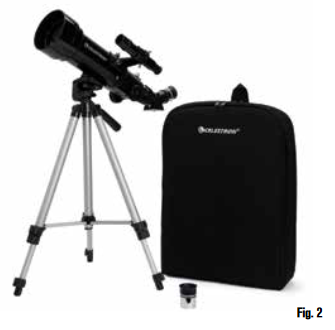

O Travel Scope 70 vem em uma caixa.
As peças na caixa são – tubo óptico do telescópio, tripé, diagonal de imagem ereta, ocular de 20 mm, ocular de 10 mm, buscador 5x24 com suporte (tudo embalado na mochila de viagem) e um download de software de Astronomia bônus.
O Travel Scope 50 vem em uma caixa. Todos os itens são os mesmos acima, exceto que ele tem um buscador 2x20 e uma ocular de 8 mm (em vez de 10 mm). Além disso, o Travel Scope 50 inclui uma Lente de Barlow 3x – 1 25"
MONTANDO SEU TELESCÓPIO

CONFIGURANDO O TRIPÉ

  1. O tripé vem pré-montado para que a configuração seja muito fácil.
  2. Coloque o tripé na vertical e puxe as pernas do tripé para fora até que cada perna esteja totalmente estendida (Figura 3)

  3. Você pode elevar as pernas do tripé até a altura desejada. No nível mais baixo, a altura é de cerca de 16" (41 cm) e se estende até cerca de 49" (125 cm).
  4. Para aumentar a altura do tripé, você destrava as travas das pernas do tripé na parte inferior de cada perna do tripé (Figura 4) abrindo a trava de cada seção puxando para fora. Depois que uma trava é destravada, puxe a perna do tripé o máximo que puder e feche a trava da perna para prendê-la. Continue fazendo isso para cada perna do tripé e cada seção para elevar a altura até o nível desejado. Um tripé totalmente estendido se parece com a imagem na Figura 5. Com todas as pernas levantadas em todas as seções, a altura será de cerca de 42" (107 cm).


  5. Se você quiser aumentar ainda mais a altura do tripé, você deve usar o botão de travamento da coluna central, que é o botão localizado na parte inferior esquerda da Figura 6. Gire o botão de travamento no sentido anti-horário até soltar. Em seguida, puxe a cabeça do tripé para cima e a coluna central se moverá para cima. Continue puxando até a altura desejada e, em seguida, aperte o botão de travamento. Quando a coluna central é levantada o máximo que pode ir, então a altura máxima possível é alcançada – 49" (125 cm).

FIXANDO O TUBO DO TELESCÓPIO AO TRIPÉ

O tubo óptico do telescópio é fixado ao tripé usando o suporte de montagem na parte inferior do tubo óptico e a plataforma de montagem do tripé. Antes de começar, certifique-se de que todos os botões do tripé estejam travados.

  1. Remova o papel protetor que cobre o tubo óptico.
  2. Afrouxe o botão superior direito (figura 7) girando-o no sentido anti-horário. Isso permite que você incline a plataforma do tripé para cima 90°, como mostrado na figura 8. Depois de inclinar a plataforma para cima, aperte o botão para prendê-la no lugar.

  3. A Figura 8 mostra a parte inferior do tubo óptico, a plataforma do tripé e onde eles serão fixados um ao outro.

  4. Sob o centro da plataforma do tripé, você verá um botão (figura 9) que contém um parafuso de ¼ x 20 para fixar a plataforma ao tubo óptico do telescópio.

  5. Você pode colocar o parafuso de ¼ x 20 nos orifícios rosqueados do Travel Scope 70 (não importa qual você use) no suporte de montagem do tubo óptico do telescópio, enquanto o Travel Scope 50 tem apenas um orifício rosqueado. Segure o tubo óptico com uma mão enquanto rosqueia o parafuso no sentido horário até apertar com a outra mão. Agora a montagem ficará como na Figura 10.

  6. Por fim, afrouxe o botão da plataforma do tripé e abaixe a plataforma para a posição nivelada. Em seguida, aperte o botão com segurança.

MOVENDO O TRAVEL SCOPE MANUALMENTE

O Travel Scope é fácil de mover para onde você quiser apontá-lo. O movimento para cima e para baixo (altitude) é controlado pelo Botão de Controle da Alça Panorâmica (figura 1). O movimento de um lado para o outro (azimute) é controlado pelo Botão de Travamento de Azimute (botão superior esquerdo na Figura 7). Ambos os botões são afrouxados quando girados no sentido anti-horário e apertados quando girados no sentido horário. Quando ambos os botões estão soltos, você pode encontrar seus objetos facilmente (através do buscador, que é discutido em breve) e, em seguida, travar os controles.

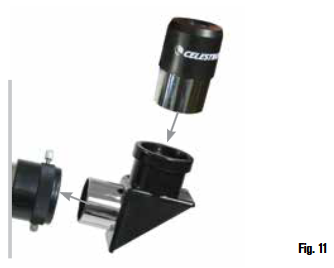

INSTALANDO A DIAGONAL E A OCULAR

A diagonal é um prisma que desvia a luz em um ângulo reto em relação ao caminho da luz do telescópio. Isso permite que você observe em uma posição mais confortável do que se tivesse que olhar diretamente através. A diagonal do Travel Scope é um modelo de imagem ereta que corrige a imagem para ficar de cabeça para cima e orientada corretamente da esquerda para a direita, o que é muito mais fácil de usar para observação terrestre. Além disso, a diagonal pode ser girada para qualquer posição que seja mais favorável para você. Para instalar a diagonal e a ocular:

  1. Certifique-se de que os dois parafusos de aperto manual na parte traseira do tubo do telescópio não se projetem para dentro da abertura antes da instalação, a tampa do plugue é removida da abertura na parte traseira do tubo do telescópio e as tampas são removidas dos cilindros na diagonal. Insira o pequeno cilindro da diagonal até o fim na abertura traseira do tubo do telescópio (Figura 11). Em seguida, aperte os dois parafusos de aperto manual.
    INSTALANDO A DIAGONAL E A OCULAR
  2. Coloque a extremidade do cilindro cromado de uma das oculares na diagonal e aperte o parafuso de aperto manual. Ao fazer isso, certifique-se de que o parafuso de aperto manual não esteja se projetando para dentro da diagonal antes de inserir a ocular.
  3. As oculares podem ser trocadas para outras distâncias focais invertendo o procedimento na etapa 2 acima.

INSTALANDO O BUSCADOR (APENAS TRAVEL SCOPE 70)

  1. Localize o buscador (ele será montado no suporte do buscador).
  2. Remova as porcas serrilhadas nos postes rosqueados no tubo do telescópio (Figura 12).

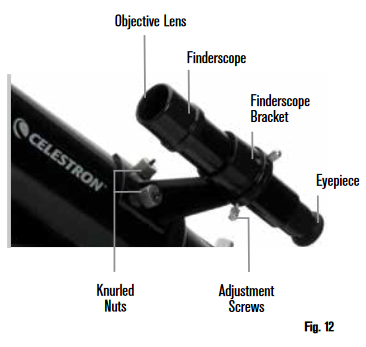

    INSTALANDO O BUSCADOR
  3. Monte o suporte do buscador colocando-o sobre os postes que se projetam do tubo óptico e, em seguida, segurando-o no lugar, rosqueie as porcas serrilhadas e aperte-as.
  4. Observe que o buscador deve ser orientado de forma que a lente de maior diâmetro esteja voltada para a frente do tubo do telescópio.
  5. Remova as tampas das lentes de ambas as extremidades do buscador.

ALINHANDO O BUSCADOR

  1. Localize um objeto diurno distante e centralize-o na ocular de baixa potência (20 mm) no telescópio principal.
  2. Olhe através do buscador (a extremidade da ocular do buscador) e observe a posição do mesmo objeto.
  3. Sem mover o telescópio principal, gire os parafusos de ajuste (figura 12) localizados ao redor do suporte do buscador até que as linhas de mira do buscador estejam centralizadas no objeto escolhido com o telescópio principal.
  4. Se a imagem através do buscador estiver fora de foco, gire a ocular do buscador para uma visão clara.
    Observação: Os objetos vistos através de um buscador estão de cabeça para baixo e para trás, o que é normal.

NOÇÕES BÁSICAS DO TELESCÓPIO

FOCANDO

Para focar seu Travel Scope, gire o botão de foco localizado perto da parte traseira do telescópio (veja a Figura 1). Girar o botão no sentido anti-horário permite que você foque em um objeto que está mais distante do que o que você está observando atualmente. Girar o botão no sentido horário permite que você foque em um objeto mais próximo do que o que você está observando atualmente.
Observação: Remova a tampa da lente frontal do tubo óptico do Travel Scope antes de tentar sua observação.
Observação: Se você usa lentes corretivas (especificamente óculos), pode ser interessante removê-las ao observar com uma ocular conectada ao telescópio. Se você tem astigmatismo, as lentes corretivas devem ser usadas em todos os momentos.

CALCULANDO A AMPLIAÇÃO

Você pode alterar a potência do seu telescópio apenas trocando a ocular. Para determinar a ampliação do seu telescópio, basta dividir a distância focal do telescópio pela distância focal da ocular usada. Em formato de equação, a fórmula se parece com isto:

Digamos, por exemplo, que você está usando a ocular de 20mm que veio com seu telescópio Travel Scope 70. Para determinar a ampliação, você divide a distância focal do seu telescópio (o Travel Scope, por exemplo, tem uma distância focal de 400mm) pela distância focal da ocular, 20mm. Dividir 400 por 20 resulta em uma ampliação de 20x.
Embora a potência seja variável, todo telescópio sob céus médios tem um limite para a maior ampliação útil. A regra geral é que 60x de potência podem ser usados para cada polegada de abertura. Por exemplo, o Travel Scope 70 tem 2,8" polegadas de diâmetro. Multiplicar 2,8 por 60 dá uma ampliação útil máxima de 168x de potência. Embora esta seja a ampliação útil máxima, a maior parte de sua observação será feita em potências baixas, que geram imagens mais brilhantes e nítidas.
Observação sobre o uso de altas potências– As potências mais altas são usadas principalmente para observação lunar e, às vezes, planetária, onde você pode ampliar muito a imagem, mas lembre-se de que o contraste e o brilho serão muito baixos devido à alta ampliação. Ao usar a ocular de 8mm junto com a lente de Barlow 3x com o Travel Scope 50, obtém-se uma potência extremamente alta e pode ser usada em raras ocasiões – você alcançará a potência, mas a imagem ficará escura com baixo contraste porque você a ampliou ao máximo possível. Para as imagens mais brilhantes com os níveis de contraste mais altos, use potências mais baixas.
Você pode comprar oculares opcionais para lhe dar uma variedade de potências com as quais você pode observar. Visite o site da Celestron para ver o que está disponível.

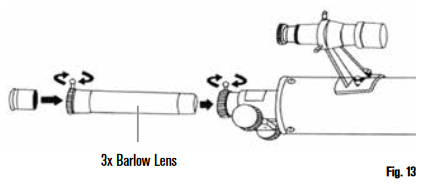

INSTALANDO E USANDO A LENTE DE BARLOW (SOMENTE TRAVEL SCOPE 50)

Seu telescópio também vem com uma lente de Barlow 3x que triplica o poder de ampliação de cada ocular. No entanto, as imagens muito ampliadas só devem ser usadas em condições ideais – veja a seção Calculando a Ampliação deste manual. Para usar a lente de Barlow, remova a diagonal e insira a Barlow diretamente no tubo do focalizador. Em seguida, insira uma ocular na lente de Barlow para visualização.
Observação: Comece usando uma ocular de baixa potência, pois será mais fácil focar.
INSTALANDO E USANDO A LENTE DE BARLOW

DETERMINANDO O CAMPO DE VISÃO

Determinar o campo de visão é importante se você quiser ter uma ideia do tamanho angular do objeto que está observando. Para calcular o campo de visão real, divida o campo aparente da ocular (fornecido pelo fabricante da ocular) pela ampliação. Em formato de equação, a fórmula se parece com isto:

Como você pode ver, antes de determinar o campo de visão, você deve calcular a ampliação. Usando o exemplo na seção anterior, podemos determinar o campo de visão usando a mesma ocular de 20 mm que é fornecida como padrão com o Travel Scope 70. A ocular de 20 mm tem um campo de visão aparente de 50°. Divida os 50° pela ampliação, que é de 20x de potência. Isso resulta em um campo real (verdadeiro) de 2,5°.
Para converter graus em pés a 1.000 jardas (o que é mais útil para observação terrestre), multiplique por 52,5. Multiplique o campo angular de 2,5° por 52,5. Isso produz uma largura de campo linear de 131 pés a uma distância de mil jardas.

DICAS GERAIS DE OBSERVAÇÃO

Ao usar qualquer instrumento óptico, há algumas coisas para lembrar para garantir que você obtenha a melhor imagem possível.

  • Nunca olhe através do vidro da janela. O vidro encontrado nas janelas domésticas é opticamente imperfeito e, como resultado, pode variar em espessura de uma parte da janela para outra. Essa inconsistência pode e afetará a capacidade de focar seu telescópio. Na maioria dos casos, você não conseguirá obter uma imagem realmente nítida, enquanto em alguns casos você pode realmente ver uma imagem dupla.
  • Nunca olhe através ou sobre objetos que estão produzindo ondas de calor. Isso inclui estacionamentos de asfalto em dias quentes de verão ou telhados de edifícios.
  • Céus nublados, neblina e névoa também podem dificultar o foco ao visualizar terrestres. A quantidade de detalhes vistos nessas condições é muito reduzida.

Observação: Seu telescópio foi projetado para observação terrestre. Saber como usá-lo para esse fim já foi descrito, pois é bastante simples e direto. Seu telescópio também pode ser usado para observação astronômica casual, que será discutida nas próximas seções.

NOÇÕES BÁSICAS DE ASTRONOMIA

Até este ponto, este manual cobriu a montagem e a operação básica do seu telescópio. No entanto, para entender seu telescópio mais completamente, você precisa saber um pouco sobre o céu noturno. Esta seção trata da astronomia observacional em geral e inclui informações sobre o céu noturno.

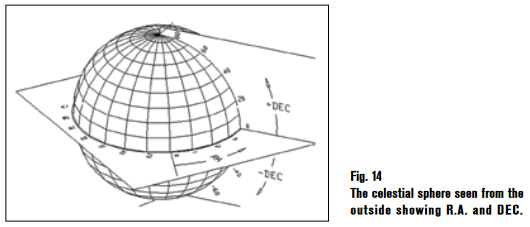

O SISTEMA DE COORDENADAS CELESTIAIS

Para ajudar a encontrar objetos no céu, os astrônomos usam um sistema de coordenadas celestiais que é semelhante ao nosso sistema de coordenadas geográficas aqui na Terra. O sistema de coordenadas celestiais tem polos, linhas de longitude e latitude e um equador. Na maior parte, estes permanecem fixos contra as estrelas de fundo.
O equador celeste corre 360 graus ao redor da Terra e separa o hemisfério celeste norte do sul. Como o equador da Terra, ele tem uma leitura de zero graus. Na Terra, isso seria latitude. No entanto, no céu, isso é chamado de declinação, ou DEC para abreviar. As linhas de declinação são nomeadas para sua distância angular acima e abaixo do equador celeste. As linhas são divididas em graus, minutos de arco e segundos de arco. As leituras de declinação ao sul do equador carregam um sinal de menos (-) na frente da coordenada e aquelas ao norte do equador celeste são em branco (ou seja, sem designação) ou precedidas por um sinal de mais (+).
O equivalente celeste da longitude é chamado de Ascensão Reta ou R.A. para abreviar. Como as linhas de longitude da Terra, elas vão de polo a polo e são uniformemente espaçadas a 15 graus de distância. Embora as linhas de longitude sejam separadas por uma distância angular, elas também são uma medida de tempo. Cada linha de longitude está a uma hora de distância da próxima. Como a Terra gira uma vez a cada 24 horas, há 24 linhas no total. Como resultado, as coordenadas de R.A. são marcadas em unidades de tempo. Começa com um ponto arbitrário na constelação de Peixes designado como 0 horas, 0 minutos, 0 segundos. Todos os outros pontos são designados por quão longe (ou seja, quanto tempo) eles ficam atrás desta coordenada depois que ela passa sobre a cabeça movendo-se para o oeste.
O SISTEMA DE COORDENADAS CELESTIAIS

MOVIMENTO DAS ESTRELAS

O movimento diário do Sol através do céu é familiar até mesmo para o observador mais casual. Esta jornada diária não é o Sol se movendo como os primeiros astrônomos pensavam, mas o resultado da rotação da Terra. A rotação da Terra também faz com que as estrelas façam o mesmo, traçando um grande círculo enquanto a Terra completa uma rotação. O tamanho do caminho circular que uma estrela segue depende de onde ela está no céu. As estrelas perto do equador celeste formam os maiores círculos nascendo no leste e se pondo no oeste. Movendo-se em direção ao polo celeste norte, o ponto ao redor do qual as estrelas no hemisfério norte parecem girar, esses círculos se tornam menores. As estrelas nas latitudes médias celestes nascem no nordeste e se põem no noroeste. As estrelas em altas latitudes celestes estão sempre acima do horizonte e são consideradas circumpolares porque nunca nascem e nunca se põem. Você nunca verá as estrelas completarem um círculo porque a luz do sol durante o dia apaga a luz das estrelas. No entanto, parte desse movimento circular das estrelas nesta região do céu pode ser vista configurando uma câmera em um tripé e abrindo o obturador por algumas horas. A exposição cronometrada revelará semicírculos que giram em torno do polo. (Esta descrição dos movimentos estelares também se aplica ao hemisfério sul, exceto que todas as estrelas ao sul do equador celeste se movem ao redor do polo celeste sul.)

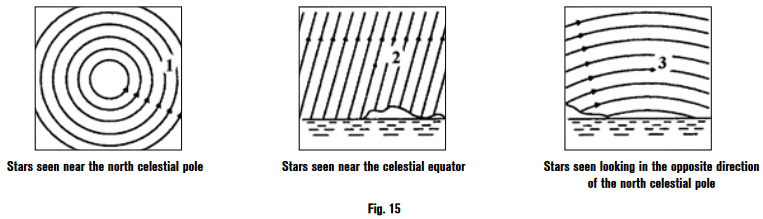

MOVIMENTO DAS ESTRELAS
Todas as estrelas parecem girar em torno dos polos celestes. No entanto, a aparência desse movimento varia dependendo de onde você está olhando no céu. Perto do polo celeste norte, as estrelas traçam círculos reconhecíveis centrados no polo (1). As estrelas perto do equador celeste também seguem caminhos circulares ao redor do polo. Mas, o caminho completo é interrompido pelo horizonte. Estes parecem nascer no leste e se pôr no oeste (2). Olhando para o polo oposto, as estrelas se curvam ou arqueiam na direção oposta traçando um círculo ao redor do polo oposto (3).

OBSERVAÇÃO CELESTE

Com seu telescópio montado, você está pronto para usá-lo para observação. Esta seção cobre dicas de observação visual para objetos do sistema solar e do céu profundo, bem como condições gerais de observação que afetarão sua capacidade de observar.

OBSERVANDO A LUA

Com seu telescópio montado, você está pronto para usá-lo para observação. Esta seção cobre dicas de observação visual para objetos do sistema solar e do céu profundo, bem como condições gerais de observação que afetarão sua capacidade de observar.
Muitas vezes, é tentador olhar para a Lua quando ela está cheia. Nesse momento, a face que vemos está totalmente iluminada e sua luz pode ser opressiva. Além disso, pouco ou nenhum contraste pode ser visto durante esta fase. Uma das melhores épocas para observar a Lua é durante suas fases parciais (por volta da época do primeiro ou terceiro quarto). Longas sombras revelam uma grande quantidade de detalhes na superfície lunar. Com baixa potência, você poderá ver a maior parte do disco lunar de uma só vez. Mude para oculares opcionais para maior potência (ampliação) para focar em uma área menor.

Dicas de Observação Lunar
Para aumentar o contraste e realçar os detalhes na superfície lunar, use filtros opcionais. Um filtro amarelo funciona bem para melhorar o contraste, enquanto um filtro de densidade neutra ou polarizador reduzirá o brilho geral da superfície e o brilho.

OBSERVANDO OS PLANETAS

Outros alvos fascinantes incluem os cinco planetas visíveis a olho nu. Você pode ver Vênus passar por suas fases semelhantes às da Lua. Marte pode revelar uma série de detalhes da superfície e uma, se não ambas, de suas calotas polares. Você pode ser capaz de ver as faixas de nuvens de Júpiter e a grande Mancha Vermelha (se estiver visível no momento em que você estiver observando). Além disso, você também poderá ver as luas de Júpiter enquanto elas orbitam o planeta gigante. Saturno, com seus belos anéis, é visível com potência moderada.

Dicas de Observação Planetária

  • Lembre-se de que as condições atmosféricas são geralmente o fator limitante de quantos detalhes planetários serão visíveis. Portanto, evite observar os planetas quando eles estão baixos no horizonte ou quando estão diretamente sobre uma fonte de calor irradiante, como um telhado ou chaminé. Consulte a seção "Condições de Visibilidade" mais adiante nesta seção.
  • Para aumentar o contraste e realçar os detalhes na superfície planetária, tente usar os filtros de ocular Celestron.

OBSERVANDO O SOL

Embora negligenciada por muitos astrônomos amadores, a observação solar é gratificante e divertida. No entanto, como o Sol é tão brilhante, precauções especiais devem ser tomadas ao observar nossa estrela para não danificar seus olhos ou seu telescópio.
Para uma visualização solar segura, use um filtro solar adequado que reduza a intensidade da luz do Sol, tornando-o seguro para visualização. Com um filtro, você pode ver manchas solares enquanto elas se movem pelo disco solar e fáculas, que são manchas brilhantes vistas perto da borda do Sol.

  • A melhor hora para observar o Sol é no início da manhã ou no final da tarde, quando o ar está mais frio.
  • Para centralizar o Sol sem olhar para a ocular, observe a sombra do tubo do telescópio até que ele forme uma sombra circular.

OBSERVANDO OBJETOS DO CÉU PROFUNDO

Objetos do céu profundo são simplesmente aqueles objetos fora dos limites do nosso sistema solar. Eles incluem aglomerados de estrelas, nebulosas planetárias, nebulosas difusas, estrelas duplas e outras galáxias fora da nossa Via Láctea. A maioria dos objetos do céu profundo tem um grande tamanho angular. Portanto, baixa a moderada potência é tudo o que você precisa para vê-los. Visualmente, eles são muito fracos para revelar qualquer cor vista em fotografias de longa exposição. Em vez disso, eles aparecem em preto e branco. E, por causa de seu baixo brilho superficial, eles devem ser observados de um local de céu escuro. A poluição luminosa em torno de grandes áreas urbanas apaga a maioria das nebulosas, tornando-as difíceis, se não impossíveis, de observar. Os filtros de redução de poluição luminosa ajudam a reduzir o brilho do céu de fundo, aumentando assim o contraste.

Star Hopping (Salto entre Estrelas)
Uma maneira conveniente de encontrar objetos do céu profundo é por meio do "star hopping" (salto entre estrelas). O "star hopping" é feito usando estrelas brilhantes para "guiá-lo" até um objeto. Para um "star hopping" bem-sucedido, é útil conhecer o campo de visão do seu telescópio. Se você estiver usando a ocular padrão de 20 mm com o Travel Scope 70, seu campo de visão é de aproximadamente 2,5° ou mais. Se você sabe que um objeto está a 3° de distância de sua localização atual, então você só precisa se mover um pouco mais do que um campo de visão. Se você estiver usando outra ocular, consulte a seção sobre como determinar o campo de visão. Abaixo estão as instruções para localizar dois objetos populares. A Galáxia de Andrômeda (Figura 16), também conhecida como M31, é um alvo fácil. Para encontrar M3:

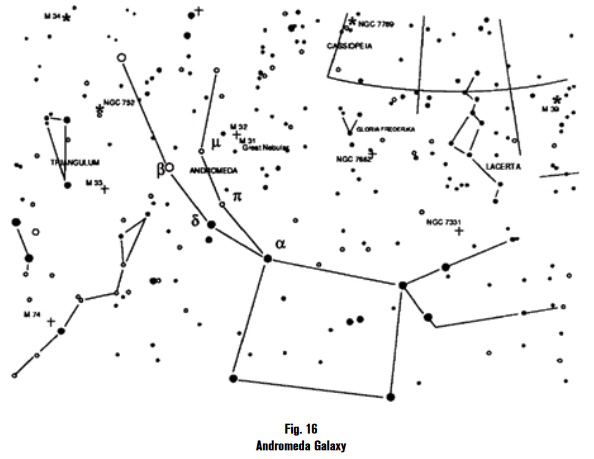

OBSERVANDO OBJETOS DO CÉU PROFUNDO - Galáxia de Andrômeda

  1. Localize a constelação de Pegasus, um grande quadrado visível no outono (no céu oriental, movendo-se em direção ao ponto acima) e nos meses de inverno (acima, movendo-se em direção ao oeste).
  2. Comece na estrela no canto nordeste — Alpha (α) Andromedae.
  3. Mova-se para nordeste aproximadamente 7°. Lá você encontrará duas estrelas de igual brilho — Delta (δ) e Pi (π) Andromeda — cerca de 3° de distância.
  4. Continue na mesma direção por mais 8°. Lá você encontrará duas estrelas — Beta (β) e Mu (μ) Andromedae — também cerca de 3° de distância.
  5. Mova-se 3° para noroeste — a mesma distância entre as duas estrelas — para a galáxia de Andrômeda.
    O "star hopping" para a Galáxia de Andrômeda (M31) é muito fácil, já que todas as estrelas necessárias para fazê-lo são visíveis a olho nu.

O "star hopping" levará algum tempo para se acostumar e objetos que não têm estrelas perto deles que são visíveis a olho nu são desafiadores. Um desses objetos é M57 (Figura 17), a famosa Nebulosa do Anel. Veja como encontrá-la:

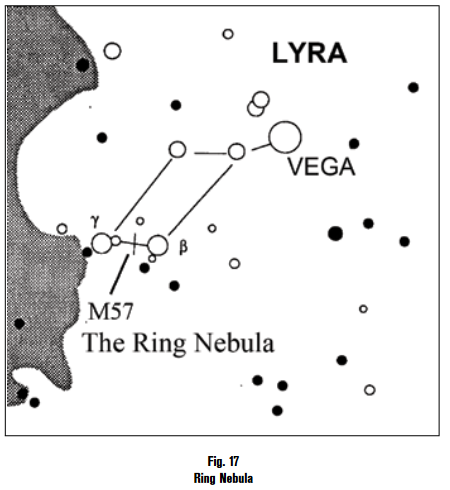

OBSERVANDO OBJETOS DO CÉU PROFUNDO - Nebulosa do Anel

  1. Encontre a constelação de Lyra, um pequeno paralelogramo visível nos meses de verão e outono. Lyra é fácil de identificar porque contém a estrela brilhante Vega.
  2. Comece na estrela Vega — Alpha (α) Lyrae — e mova-se alguns graus para sudeste para encontrar o paralelogramo. As quatro estrelas que compõem esta forma geométrica são todas semelhantes em brilho, tornando-as fáceis de ver.
  3. Localize as duas estrelas mais ao sul que compõem o paralelogramo — Beta (β) e Gamma (γ) Lyra.
  4. Aponte cerca de meio caminho entre essas duas estrelas.
  5. Mova-se cerca de ½° em direção a Beta (β) Lyra, enquanto permanece em uma linha que conecta as duas estrelas.
  6. Olhe através do telescópio e a Nebulosa do Anel deve estar em seu campo de visão. O tamanho angular da Nebulosa do Anel é bastante pequeno e difícil de ver.
  7. Como a Nebulosa do Anel é bastante fraca, você pode precisar usar a "visão desviada" para vê-la. "Visão desviada" é uma técnica de olhar ligeiramente para longe do objeto que você está observando. Então, se você estiver observando a Nebulosa do Anel, centralize-a em seu campo de visão e, em seguida, olhe para o lado. Isso faz com que a luz do objeto visualizado caia sobre os bastonetes sensíveis ao preto e branco de seus olhos, em vez dos cones sensíveis à cor de seus olhos (Lembre-se de que, ao observar objetos fracos, é importante tentar observar de um local escuro, longe das luzes da rua e da cidade. O olho médio leva cerca de 20 minutos para se adaptar totalmente à escuridão. Portanto, sempre use uma lanterna com filtro vermelho para preservar sua visão noturna adaptada ao escuro).

Esses dois exemplos devem lhe dar uma ideia de como fazer "star hopping" para objetos do céu profundo. Para usar este método em outros objetos, consulte um atlas estelar, então faça "star hopping" para o objeto de sua escolha usando estrelas visíveis "a olho nu".

CONDIÇÕES DE VISIBILIDADE

As condições de visualização afetam o que você pode ver através de seu telescópio durante uma sessão de observação. As condições incluem transparência, iluminação do céu e visibilidade. Compreender as condições de visualização e o efeito que elas têm na observação o ajudará a aproveitar ao máximo seu telescópio.

Transparência
Transparência é a clareza da atmosfera que é afetada por nuvens, umidade e outras partículas transportadas pelo ar. Nuvens cúmulos espessas são completamente opacas, enquanto cirros podem ser finas, permitindo que a luz das estrelas mais brilhantes passe. Céus nebulosos absorvem mais luz do que céus claros, tornando os objetos mais fracos mais difíceis de ver e reduzindo o contraste em objetos mais brilhantes. Aerossóis ejetados na alta atmosfera de erupções vulcânicas também afetam a transparência. As condições ideais são quando o céu noturno está preto como breu.

Iluminação do Céu
O brilho geral do céu causado pela Lua, auroras, brilho atmosférico natural e poluição luminosa afeta muito a transparência. Embora não seja um problema para as estrelas e planetas mais brilhantes, céus brilhantes reduzem o contraste de nebulosas estendidas, tornando-as difíceis, se não impossíveis, de ver. Para maximizar sua observação, limite a visualização do céu profundo a noites sem lua, longe dos céus poluídos pela luz encontrados em torno de grandes áreas urbanas. Os filtros LPR aprimoram a visualização do céu profundo de áreas poluídas pela luz, bloqueando a luz indesejada enquanto transmitem a luz de certos objetos do céu profundo. Você pode, por outro lado, observar planetas e estrelas de áreas poluídas pela luz ou quando a Lua está presente.

Visibilidade
As condições de visibilidade referem-se à estabilidade da atmosfera e afetam diretamente a quantidade de detalhes finos vistos em objetos estendidos. O ar em nossa atmosfera atua como uma lente que dobra e distorce os raios de luz que chegam. A quantidade de dobra depende da densidade do ar. Camadas de temperatura variáveis têm densidades diferentes e, portanto, dobram a luz de forma diferente. Raios de luz do mesmo objeto chegam ligeiramente deslocados, criando uma imagem imperfeita ou borrada. Essas perturbações atmosféricas variam de tempos em tempos e de lugar para lugar. O tamanho das parcelas de ar em comparação com sua abertura determina a qualidade da "visibilidade". Sob boas condições de visibilidade, detalhes finos são visíveis nos planetas mais brilhantes, como Júpiter e Marte, e as estrelas são imagens pontuais. Sob más condições de visibilidade, as imagens ficam borradas e as estrelas aparecem como manchas.
As condições descritas aqui se aplicam a observações visuais e fotográficas.

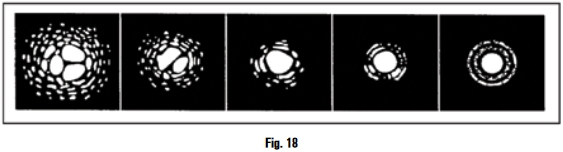

CONDIÇÕES DE VISIBILIDADE
As condições de visibilidade afetam diretamente a qualidade da imagem. Estes desenhos representam uma fonte pontual (ou seja, estrela) sob más condições de visibilidade (esquerda) a excelentes condições (direita). Na maioria das vezes, as condições de visibilidade produzem imagens que estão em algum lugar entre esses dois extremos.

MANUTENÇÃO DO TELESCÓPIO

Embora seu telescópio exija pouca manutenção, há algumas coisas a serem lembradas para garantir que ele tenha o melhor desempenho.

CUIDADOS E LIMPEZA DAS LENTES

Ocasionalmente, poeira e/ou umidade podem se acumular na lente objetiva do seu telescópio. Deve-se ter um cuidado especial ao limpar qualquer instrumento para não danificar as lentes.
Se a poeira se acumulou nas lentes, remova-a com um pincel (feito de pelo de camelo) ou uma lata de ar comprimido. Pulverize em um ângulo em relação à superfície do vidro por aproximadamente dois a quatro segundos. Em seguida, use uma solução de limpeza óptica e papel de seda branco para remover quaisquer resíduos restantes. Aplique a solução no papel e, em seguida, aplique o papel de seda nas lentes. Os traços de baixa pressão devem ir do centro da lente (ou espelho) para a porção externa. NÃO esfregue em círculos!
Você pode usar um limpador de lentes fabricado comercialmente ou misturar o seu próprio. Uma boa solução de limpeza é álcool isopropílico misturado com água destilada. A solução deve ser 60% de álcool isopropílico e 40% de água destilada. Ou, detergente líquido diluído em água (algumas gotas por um litro de água) pode ser usado.
Ocasionalmente, você pode sentir o acúmulo de orvalho nas lentes do seu telescópio durante uma sessão de observação. Se você quiser continuar observando, o orvalho deve ser removido, seja com um secador de cabelo (na configuração baixa) ou apontando o telescópio para o chão até que o orvalho evapore.
Se a umidade se condensar no interior das lentes, remova os acessórios do telescópio. Coloque o telescópio em um ambiente livre de poeira e aponte-o para baixo. Isso removerá a umidade do tubo do telescópio.
Para minimizar a necessidade de limpar seu telescópio, recoloque todas as tampas das lentes depois de terminar de usá-lo. Como as células NÃO são seladas, as tampas devem ser colocadas sobre as aberturas quando não estiverem em uso. Isso evitará que contaminantes entrem no tubo óptico.
Ajustes internos e limpeza devem ser feitos apenas pelo departamento de reparos da Celestron. Se o seu telescópio precisar de limpeza interna, ligue para a fábrica para obter um número de autorização de devolução e uma cotação de preço.

ESPECIFICAÇÕES TÉCNICAS

 Model # 21035
Travel Scope 70 		Model # 21038
Travel Scope 50
Design Óptico Refrator Refrator
Abertura 70 mm (2 8") 50 mm (2 0")
Distância Focal 400 mm 360 mm
Relação Focal f/5 7 f/7 2
Revestimentos Ópticos Totalmente Revestido Revestido
Buscador 5x24 2x20
Diagonal Imagem Erreta - 45° 1 25" Imagem Erreta 96" a 1 25" - 45°
Oculares 20 mm 1 25" (20x) 20 mm 1 25" (18x)
10 mm 1 25" (40x) 8 mm 1 25" (45x)
Lente de Barlow – 3x 1 25" N/A Sim (60x & 135x)
Campo de Visão Aparente 20 mm @ 50° 20 mm @ 32°
10 mm @ 50° 8 mm @ 30°
Campo de Visão Angular 20 mm @ 2 5° 20 mm @ 1 6°
10 mm @ 1 3° 8 mm @ 0 7°
Campo de Visão Linear --
ft/1000 yards 20 mm @ 131/44 20 mm @ 84/28
m/1000 meters 10 mm @ 67/22 8 mm @ 37/13
Foco Próximo com Ocular de 20 mm 19' (5 8 m) 15' (4 5 m)
Montagem Altazimuth (Tripé de Foto) Altazimuth (Tripé de Foto)
Botão de Travamento de Altitude Sim Sim
Botão de Travamento de Azimute Não Não
Download do Software de Astronomia Sim Sim
Maior Ampliação Útil 168x 120x
Magnitude Estelar Limitante 11 7 11 1
Resolução -- Raleigh (segundos de arco) 1 98 2 66
Resolução -- Limite de Dawes " " 1 66 2 28
Poder de Coleta de Luz 100x 51x
Comprimento do Tubo Óptico 17" (43 cm) 12" (30 cm)
Peso do Telescópio 3 3# (1 5 kg) 2 2# (1 0 kg)

Observação: As especificações estão sujeitas a alterações sem aviso prévio ou obrigação.
