Celestron 114AZ-SR - Guia de Configuração Rápida do Telescópio Refletor Pronto para Smartphone

Conteúdo da Embalagem

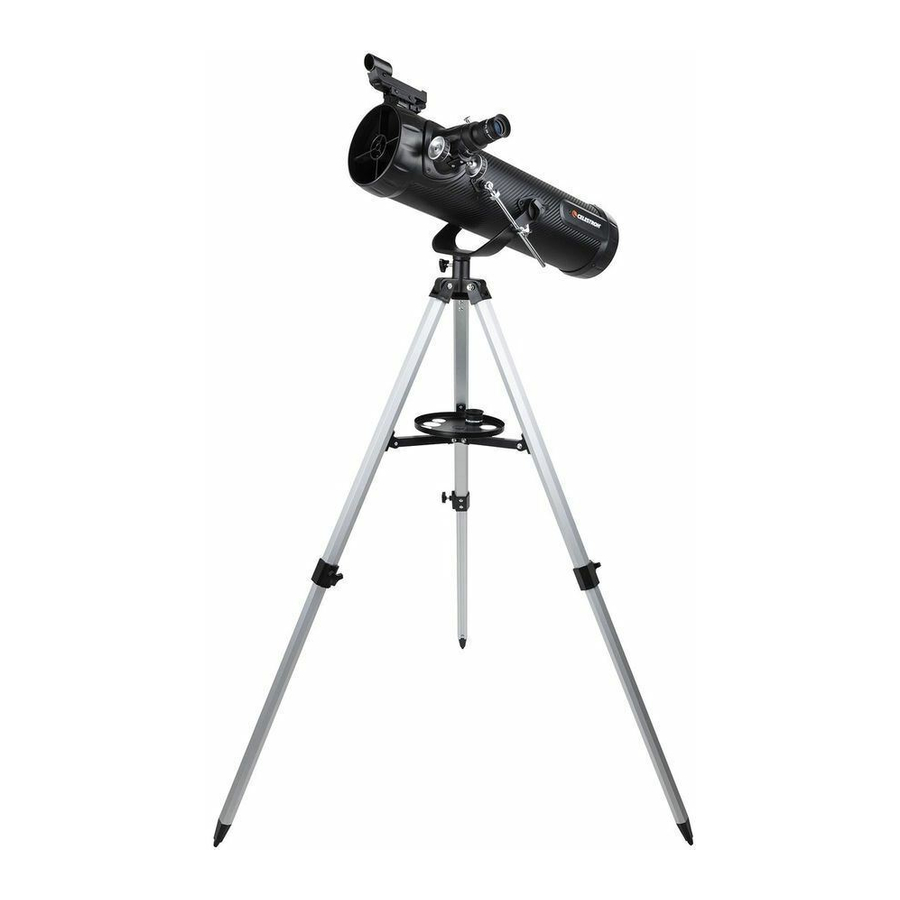

Desembale seu telescópio e verifique se todas as peças estão presentes. Seu Telescópio 114AZ-SR inclui: um tubo de telescópio, um tripé e cabeça de montagem, uma bandeja de acessórios, duas oculares, um localizador de ponto vermelho e um adaptador de smartphone.

Configuração

1. Para configurar o tripé, espalhe as pernas para fora até que estejam totalmente estendidas e empurre para baixo a braçadeira central da perna.

2. Para estender as pernas do tripé, gire o botão de travamento em cada seção da perna no sentido anti-horário para soltar. Em seguida, puxe a seção inferior da perna até o fim e aperte novamente o botão de travamento para fixar a perna no lugar.

3. Anexe a bandeja de acessórios colocando o poste rosqueado na parte inferior da bandeja no orifício rosqueado no centro da braçadeira da perna. Gire toda a bandeja de acessórios no sentido horário até que esteja totalmente encaixada. Se necessário, você pode girar a bandeja ligeiramente no sentido anti-horário para que os suportes das oculares na bandeja não sejam bloqueados pelos braços da braçadeira da perna.

4. Enquanto segura o tubo do telescópio acima da montagem altazimutal, insira a extremidade da longa haste prateada de movimento lento de altitude no lado esquerdo do tubo óptico no guia da haste no braço esquerdo da forquilha da montagem.

5. Abaixe o tubo do telescópio até que os dois cubos de altitude em ambos os lados do tubo deslizem para dentro dos entalhes na parte superior dos braços da forquilha.

6. Aperte o botão de travamento prateado no guia da haste e, em seguida, rosqueie os dois parafusos de mão de montagem do telescópio através dos braços da forquilha e nos dois cubos de altitude no tubo do telescópio. Eles precisam estar justos, mas não aperte demais.

7. Remova a tampa do focalizador e certifique-se de que os dois parafusos de aperto manual não se projetem para dentro da abertura.

8. Insira o corpo da ocular de 26 mm no focalizador e aperte o parafuso de fixação para prendê-la no lugar.

9. Localize o localizador e solte os dois parafusos Phillips no lado direito do localizador. Deslize o localizador sobre o suporte no tubo do telescópio e aperte os parafusos Phillips para fixar o localizador no trilho.

10. Remova a tampa da lente grande da frente do telescópio. Para observar, olhe através da ocular conforme mostrado acima. Foque a imagem girando os botões de foco abaixo do focalizador.

11. Para ampliação adicional, você pode trocar a ocular de 26 mm pela ocular de 9,7 mm. Isso aumentará sua ampliação de 23x para 62x.

12. Para mover o telescópio para a direita e para a esquerda, segure uma perna do tripé com uma mão enquanto a outra mão usa a alça de panorâmica para mover o telescópio conforme necessário. O parafuso de travamento de azimute pode ser solto ou apertado para ajustar a tensão de acordo com sua preferência.

13. Para mover o telescópio para cima e para baixo em grandes distâncias, solte o botão de travamento prateado no guia da haste. Use uma mão para mover manualmente o telescópio para o ângulo desejado e prenda-o no lugar apertando o parafuso de travamento prateado.

14. Para mover o telescópio para cima e para baixo em pequenos incrementos, mantenha o botão de travamento no guia da haste apertado e simplesmente gire o botão recartilhado prateado na haste de movimento lento de altitude.
    Isso permite um ajuste fino ao centralizar um alvo ou ao rastrear um alvo celestial enquanto ele parece se deslocar pelo céu noturno.

    NOTA: A haste de movimento lento tem uma faixa de movimento limitada. Se você atingir um dos batentes, poderá redefinir a haste soltando o botão de travamento no guia da haste e, em seguida, girando o botão de movimento lento até que esteja no centro de seu curso. Aperte o botão de travamento e retome o uso normal.

Alinhando o Localizador

O localizador é uma das partes mais importantes do seu telescópio. Ele ajuda você a localizar objetos e centralizá-los na ocular. A primeira vez que você montar seu telescópio, você precisa alinhar o localizador com a óptica principal do telescópio. É melhor fazer isso durante o dia*.
*AVISO SOLAR! Nunca tente ver o Sol através de qualquer telescópio sem um filtro solar adequado!

1. ESCOLHA UM ALVO
   Leve o telescópio para fora durante o dia e encontre um objeto facilmente reconhecível, como um poste de luz, placa de carro ou sinal. O objeto deve estar o mais longe possível, mas pelo menos a um quarto de milha de distância.

2. CENTRALIZE O ALVO NA OCULAR
   Olhe através do telescópio usando sua ocular de 26 mm de baixa potência. Mova o telescópio até que o objeto que você escolheu esteja no centro da visão. Se a imagem estiver borrada, gire suavemente os botões de foco em ambos os lados do telescópio até que fique nítida.

3. OLHE ATRAVÉS DO LOCALIZADOR
   Depois que o objeto estiver centralizado em sua ocular de 26 mm, olhe através do localizador e localize o ponto vermelho.

4. AJUSTE O LOCALIZADOR
   Sem mover o telescópio, use os dois parafusos de ajuste no localizador para mover o ponto vermelho que aparece sobre o objeto que você está observando na ocular de 26 mm do telescópio.

   DICA: Tente ajustar um parafuso de cada vez. Solte um parafuso em meia volta e aperte outro na mesma quantidade para garantir que o localizador esteja bem preso no lugar.
5. SEU LOCALIZADOR ESTÁ AGORA ALINHADO!
   Não deve exigir realinhamento, a menos que seja batido ou derrubado.


Usando o Adaptador de Smartphone

1. Levante as tiras elásticas e deslize seu smartphone entre as tiras e o corpo do adaptador para que a câmera esteja olhando através da abertura da câmera. As tiras devem fornecer bastante tensão para manter o dispositivo firmemente contra o adaptador.

2. Solte os parafusos de fixação no suporte da ocular na parte inferior do adaptador. Coloque a porção preta da ocular no suporte da ocular e aperte os parafusos para fixar a ocular no lugar.

   NOTA: Pode ser necessário remover as oculares de borracha da ocular.
3. Agora pegue o adaptador com o telefone e a ocular anexados e insira o corpo cromado da ocular no focalizador do telescópio. Prenda-o no lugar apertando os parafusos de fixação no focalizador.

4. Ative o aplicativo da câmera em seu smartphone e ajuste o foco, assim como faria com uma ocular, usando a imagem que aparece na tela do seu telefone.

   NOTA: Certifique-se de que o flash do telefone esteja desligado.

Sua Primeira Noite Observando

O alvo melhor e mais fácil para você ver primeiro é a Lua. Tente observar a Lua em diferentes pontos de seu ciclo de fases. A melhor época para ver a Lua é de dois dias após uma Lua Nova até alguns dias antes de uma Lua Cheia. Durante este período, você poderá ver mais detalhes nas crateras e nas cordilheiras lunares.

1. Com a Lua visível no céu, configure seu telescópio conforme descrito acima com a ocular de 26 mm instalada.

2. Mova o telescópio para que ele esteja apontando aproximadamente para a Lua.

3. Olhe através do localizador e localize o ponto vermelho. Continue movendo o telescópio até que o ponto vermelho apareça sobre a Lua.

4. Olhe através da ocular de 26 mm do telescópio. Gire suavemente os botões de foco para ajustar a nitidez da imagem.


PARABÉNS! VOCÊ AGORA OBSERVOU SEU PRIMEIRO OBJETO CELESTIAL!
Para obter uma visão mais próxima da Lua, solte os parafusos de fixação no focalizador e remova a ocular de 26 mm. Substitua-a por sua ocular de 9,7 mm e aperte os parafusos de fixação para prendê-la no lugar. A ocular de 9,7 mm lhe dará significativamente mais ampliação, fazendo com que a Lua pareça muito maior.
NOTA: Pode ser necessário ajustar os botões de foco ao trocar as oculares, portanto, certifique-se de obter a imagem mais nítida possível.

5. Você pode ver muitos outros objetos celestes, como planetas, aglomerados de estrelas e nebulosas usando a mesma técnica se souber onde encontrá-los no céu noturno. O aplicativo gratuito SkyPortal da Celestron para iOS e Android pode ajudá-lo a localizar e identificar uma ampla gama de objetos celestes de forma rápida e fácil.
