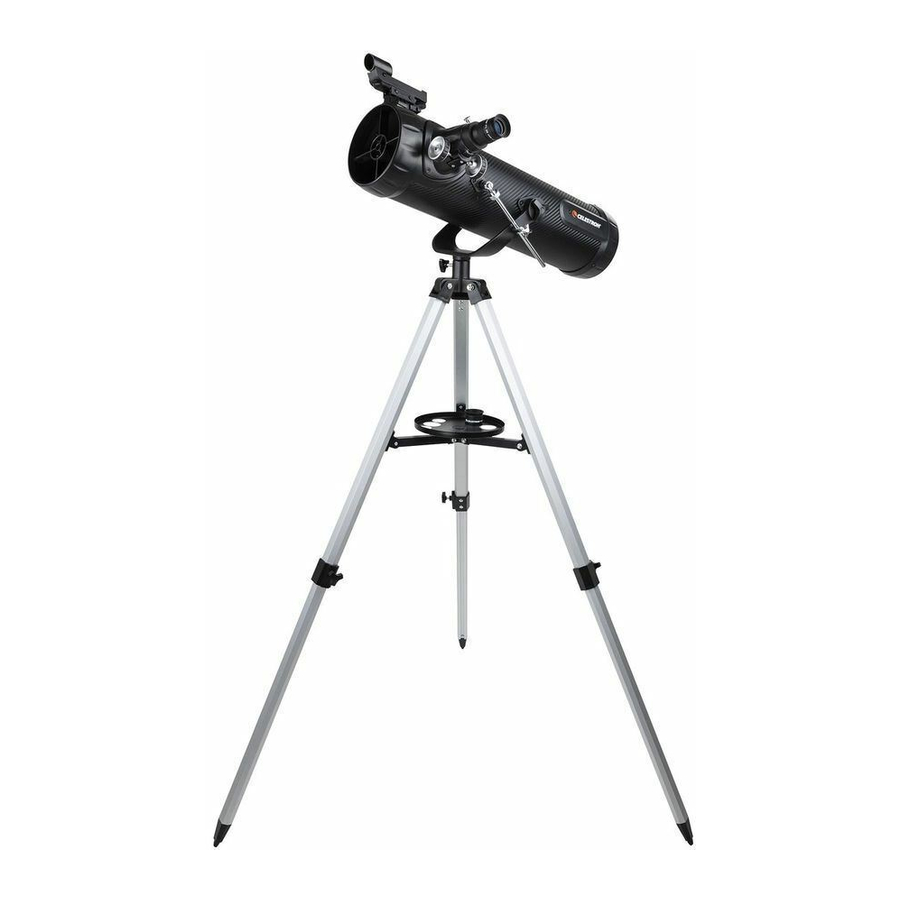

Celestron 114AZ-SR - Smartphone-fähiges Spiegelteleskop Schnellanleitung zur Einrichtung

Lieferumfang

Packen Sie Ihr Teleskop aus und überprüfen Sie, ob alle Teile vorhanden sind. Ihr 114AZ-SR Teleskop umfasst: einen Tubus, ein Stativ und einen Montierungskopf, eine Ablageplatte für Zubehör, zwei Okulare, einen Leuchtpunktsucher und einen Smartphone-Adapter.

Einrichtung

1. Um das Stativ aufzustellen, spreizen Sie die Beine nach außen, bis sie vollständig ausgefahren sind, und drücken Sie die mittlere Beinspreize nach unten.

2. Um die Stativbeine auszufahren, drehen Sie den Feststellknopf an jedem Beinabschnitt gegen den Uhrzeigersinn, um ihn zu lösen. Ziehen Sie dann den unteren Beinabschnitt ganz heraus und ziehen Sie den Feststellknopf wieder fest, um das Bein zu sichern.

3. Befestigen Sie die Ablageplatte für Zubehör, indem Sie den Gewindezapfen an der Unterseite der Platte in das Gewindeloch in der Mitte der Beinspreize stecken. Drehen Sie die gesamte Ablageplatte im Uhrzeigersinn, bis sie vollständig sitzt. Bei Bedarf können Sie die Platte leicht gegen den Uhrzeigersinn drehen, damit die Okularhalterungen in der Platte nicht von den Armen der Beinspreize blockiert werden.

4. Während Sie den Teleskoptubus über der azimutalen Montierung halten, führen Sie das Ende der langen silbernen Stange für die Höhenfeineinstellung auf der linken Seite des optischen Tubus in die Stangenführung am linken Gabelarm der Montierung ein.

5. Senken Sie den Teleskoptubus ab, bis die beiden Höhennaben auf beiden Seiten des Tubus in die Kerben an der Oberseite der Gabelarme gleiten.

6. Ziehen Sie den silbernen Feststellknopf an der Stangenführung fest und schrauben Sie dann die beiden Befestigungsschrauben des Teleskops durch die Gabelarme und in die beiden Höhennaben am Teleskoptubus. Sie müssen fest sitzen, aber nicht überdrehen.

7. Entfernen Sie die Kappe vom Okularauszug und stellen Sie sicher, dass die beiden Rändelschrauben nicht in die Öffnung ragen.

8. Führen Sie die Steckhülse des 26mm Okulars in den Okularauszug ein und ziehen Sie die Madenschraube fest, um es zu sichern.

9. Suchen Sie den Leuchtpunktsucher und lösen Sie die beiden Kreuzschlitzschrauben auf der rechten Seite des Leuchtpunktsuchers. Schieben Sie den Leuchtpunktsucher über die Halterung am Teleskoptubus und ziehen Sie die Kreuzschlitzschrauben fest, um den Leuchtpunktsucher an der Schiene zu befestigen.

10. Entfernen Sie die große Objektivkappe von der Vorderseite des Teleskops. Zum Beobachten blicken Sie durch das Okular, wie oben gezeigt. Stellen Sie das Bild scharf, indem Sie die Fokussierknöpfe unter dem Okularauszug drehen.

11. Für eine zusätzliche Vergrößerung können Sie das 26mm Okular gegen das 9,7mm Okular austauschen. Dadurch erhöht sich Ihre Vergrößerung von 23x auf 62x.

12. Um das Teleskop nach rechts und links zu bewegen, halten Sie ein Stativbein mit einer Hand fest, während die andere Hand den Schwenkgriff verwendet, um das Teleskop nach Bedarf zu bewegen. Die Azimut-Feststellschraube kann gelöst oder festgezogen werden, um die Spannung nach Ihren Wünschen einzustellen.

13. Um das Teleskop über größere Entfernungen nach oben und unten zu bewegen, lösen Sie den silbernen Feststellknopf an der Stangenführung. Bewegen Sie das Teleskop mit einer Hand manuell in den gewünschten Winkel und sichern Sie es durch Festziehen der silbernen Feststellschraube.

14. Um das Teleskop in kleinen Schritten nach oben und unten zu bewegen, halten Sie den Feststellknopf an der Stangenführung festgezogen und drehen Sie einfach den silbernen Rändelknopf an der Stange für die Höhenfeineinstellung.
    Dies ermöglicht eine Feineinstellung beim Zentrieren eines Ziels oder beim Verfolgen eines Himmelsobjekts, während es über den Nachthimmel zu driften scheint.

    HINWEIS: Die Stange für die Feineinstellung hat einen begrenzten Bewegungsbereich. Wenn Sie an einen Anschlag stoßen, können Sie die Stange zurücksetzen, indem Sie den Feststellknopf an der Stangenführung lösen und dann den Knopf für die Feineinstellung drehen, bis er sich in der Mitte seines Bewegungsbereichs befindet. Ziehen Sie den Feststellknopf fest und nehmen Sie den normalen Betrieb wieder auf.

Leuchtpunktsucher ausrichten

Der Sucher ist eines der wichtigsten Teile Ihres Teleskops. Er hilft Ihnen, Objekte zu lokalisieren und im Okular zu zentrieren. Wenn Sie Ihr Teleskop zum ersten Mal zusammenbauen, müssen Sie den Sucher auf die Hauptoptik des Teleskops ausrichten. Dies geschieht am besten tagsüber*.
*SONNENWARNUNG! Versuchen Sie niemals, die Sonne durch ein Teleskop ohne einen geeigneten Sonnenfilter zu beobachten!

1. ZIEL AUSWÄHLEN
   Nehmen Sie das Teleskop tagsüber nach draußen und suchen Sie ein leicht erkennbares Objekt, wie eine Straßenlaterne, ein Nummernschild oder ein Schild. Das Objekt sollte so weit wie möglich entfernt sein, aber mindestens eine Viertelmeile.

2. ZIEL IM OKULAR ZENTRIEREN
   Blicken Sie durch das Teleskop mit Ihrem 26mm Okular mit geringerer Vergrößerung. Bewegen Sie das Teleskop, bis das von Ihnen gewählte Objekt in der Mitte des Gesichtsfeldes liegt. Wenn das Bild unscharf ist, drehen Sie vorsichtig die Fokussierknöpfe auf beiden Seiten des Teleskops, bis es scharf ist.

3. DURCH DEN LEUCHTPUNKTSUCHER SCHAUEN
   Sobald das Objekt in Ihrem 26mm Okular zentriert ist, schauen Sie durch den Leuchtpunktsucher und suchen Sie den roten Punkt.

4. LEUCHTPUNKTSUCHER EINSTELLEN
   Ohne das Teleskop zu bewegen, verwenden Sie die beiden Einstellschrauben am Leuchtpunktsucher, um den roten Punkt über das Objekt zu bewegen, das Sie im 26-mm-Okular des Teleskops beobachten.

   TIPP: Versuchen Sie, jeweils eine Schraube einzustellen. Lösen Sie eine Schraube um eine halbe Umdrehung und ziehen Sie eine andere um den gleichen Betrag fest, um sicherzustellen, dass der Leuchtpunktsucher sicher fixiert ist.
5. IHR LEUCHTPUNKTSUCHER IST NUN AUSGERICHTET!
   Eine Neuausrichtung sollte nicht erforderlich sein, es sei denn, er wird angestoßen oder fällt herunter.


Verwendung des Smartphone-Adapters

1. Heben Sie die Gummibänder an und schieben Sie Ihr Smartphone zwischen die Bänder und das Adaptergehäuse, sodass die Kamera durch die Kameraöffnung blickt. Die Bänder sollten ausreichend Spannung bieten, um das Gerät sicher am Adapter zu halten.

2. Lösen Sie die Madenschrauben am Okularhalter an der Unterseite des Adapters. Setzen Sie den schwarzen Teil des Okulars in den Okularhalter ein und ziehen Sie die Schrauben fest, um das Okular zu sichern.

   HINWEIS: Möglicherweise müssen Sie die Gummi-Augenmuscheln vom Okular entfernen.
3. Nehmen Sie nun den Adapter mit dem angebrachten Telefon und Okular und führen Sie die verchromte Steckhülse des Okulars in den Okularauszug des Teleskops ein. Sichern Sie es, indem Sie die Madenschrauben am Okularauszug festziehen.

4. Aktivieren Sie die Kamera-App auf Ihrem Smartphone und stellen Sie den Fokus ein, genau wie Sie es mit einem Okular tun würden, mithilfe des Bildes, das auf dem Bildschirm Ihres Telefons erscheint.

   HINWEIS: Stellen Sie sicher, dass der Blitz des Telefons ausgeschaltet ist.

Ihre erste Nacht draußen

Das beste und einfachste Ziel für Ihre erste Beobachtung ist der Mond. Versuchen Sie, den Mond zu verschiedenen Zeitpunkten seines Phasenzyklus zu beobachten. Die beste Zeit, um den Mond zu sehen, ist von zwei Tagen nach Neumond bis wenige Tage vor Vollmond. In diesem Zeitraum werden Sie die meisten Details in den Kratern und Mondgebirgen erkennen können.

1. Wenn der Mond am Himmel sichtbar ist, stellen Sie Ihr Teleskop wie oben beschrieben mit dem installierten 26 mm Okular auf.

2. Bewegen Sie das Teleskop so, dass es grob auf den Mond zeigt.

3. Blicken Sie durch den Leuchtpunktsucher und suchen Sie den roten Punkt. Bewegen Sie das Teleskop weiter, bis der rote Punkt über dem Mond erscheint.

4. Blicken Sie durch das 26 mm Okular des Teleskops. Drehen Sie vorsichtig die Fokussierknöpfe, um die Schärfe des Bildes einzustellen.


HERZLICHEN GLÜCKWUNSCH! SIE HABEN NUN IHR ERSTES HIMMELSOBJEKT BEOBACHTET!
Um eine nähere Ansicht des Mondes zu erhalten, lösen Sie die Madenschrauben am Okularauszug und entfernen Sie das 26 mm Okular. Ersetzen Sie es durch Ihr 9,7 mm Okular und ziehen Sie die Madenschrauben fest, um es zu sichern. Das 9,7 mm Okular bietet Ihnen eine deutlich höhere Vergrößerung, wodurch der Mond viel größer erscheint.
HINWEIS: Möglicherweise müssen Sie die Fokussierknöpfe anpassen, wenn Sie die Okulare wechseln. Stellen Sie daher sicher, dass Sie das schärfste Bild erhalten.

5. Sie können viele andere Himmelsobjekte wie Planeten, Sternhaufen und Nebel mit derselben Technik betrachten, wenn Sie wissen, wo Sie sie am Nachthimmel finden. Celestrons kostenlose SkyPortal App für iOS und Android kann Ihnen helfen, eine Vielzahl von Himmelsobjekten schnell und einfach zu lokalisieren und zu identifizieren.
