Celestron 114AZ-SR - Смартфонға дайын рефлекторлық телескопты жылдам орнату нұсқаулығы

Пакет мазмұны

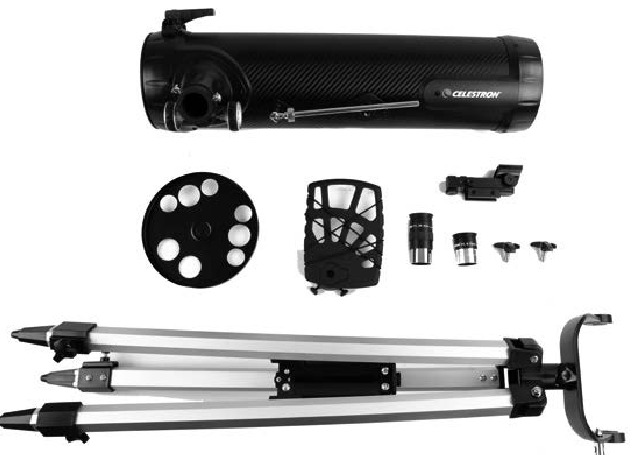

Телескопыңызды ашып, барлық бөлшектердің бар екеніне көз жеткізіңіз. Сіздің 114AZ-SR телескопыңызға: телескоп түтігі, штатив және бекіту басы, керек-жарақтар науасы, екі окуляр, қызыл нүктелі іздеуіш және смартфон адаптері кіреді.

Орнату

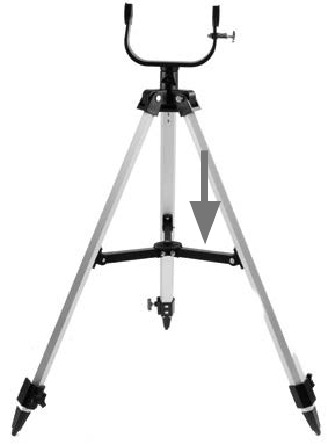

1. Штативті орнату үшін аяқтарды толық созылғанша сыртқа қарай жайып, орталық аяқ тіреуішін төмен қарай итеріңіз.

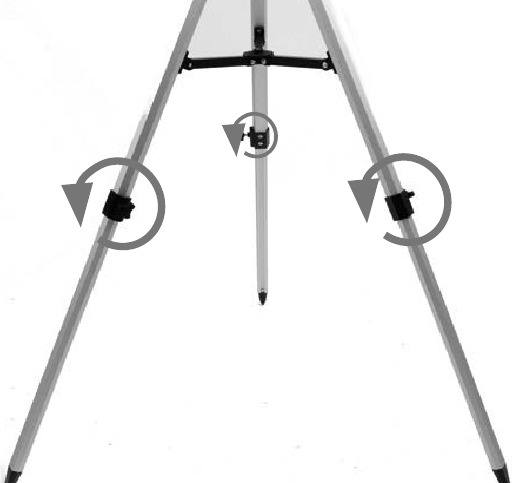

2. Штативтің аяқтарын ұзарту үшін әрбір аяқ бөлігіндегі бекіту тұтқасын сағат тіліне қарсы бұрап босатыңыз. Содан кейін төменгі аяқ бөлігін толығымен шығарып, аяқты орнында бекіту үшін бекіту тұтқасын қайтадан қатайтыңыз.

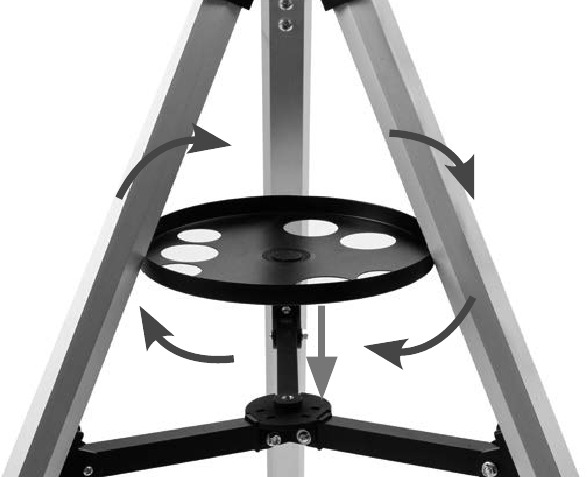

3. Керек-жарақтар науасын бекіту үшін науаның төменгі жағындағы бұрандалы тіреуішті аяқ тіреуішінің ортасындағы бұрандалы тесікке орналастырыңыз. Толығымен орнына отырғанша бүкіл керек-жарақтар науасын сағат тілімен бұраңыз. Қажет болса, науадағы окуляр ұстағыштарына аяқ тіреуішінің иықтары кедергі келтірмеуі үшін науаны сағат тіліне қарсы сәл бұрауға болады.

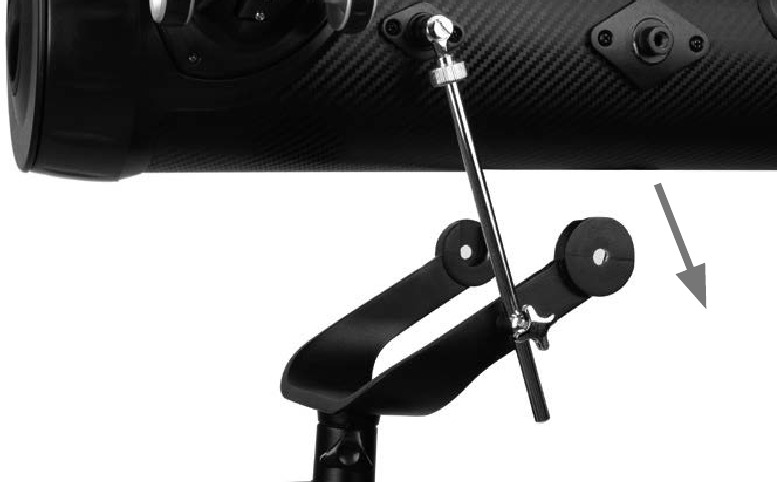

4. Телескоп түтігін азимуталды бекітудің үстінде ұстап тұрып, оптикалық түтіктің сол жағындағы ұзын күміс биіктікті баяу қозғалыс таяқшасының ұшын бекітудің сол жақ шанышқы иығындағы таяқша бағыттағышына салыңыз.

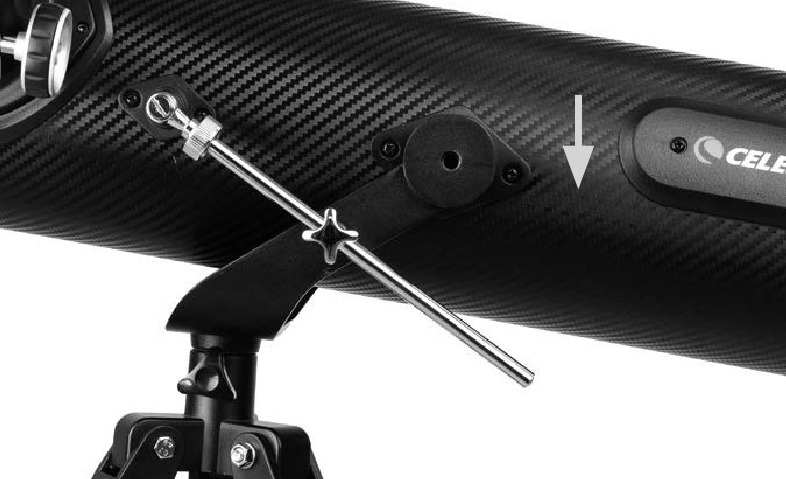

5. Түтіктің екі жағындағы екі биіктік хабы шанышқы иықтарының жоғарғы жағындағы ойықтарға сырғып кіргенше телескоп түтігін төмен түсіріңіз.

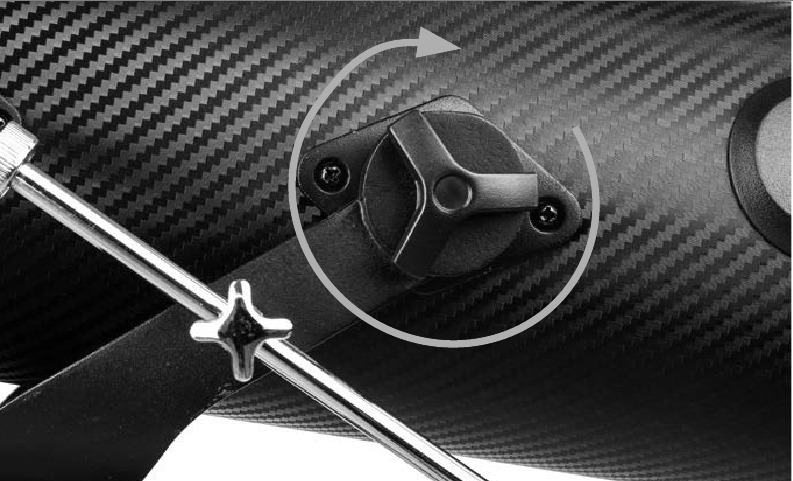

6. Таяқша бағыттағышындағы күміс бекіту тұтқасын қатайтыңыз, содан кейін екі телескопты бекітуге арналған қол болттарын шанышқы иықтары арқылы және телескоп түтігіндегі екі биіктік хабына бұраңыз. Олар мықтап тұруы керек, бірақ шамадан тыс қатайтпаңыз.

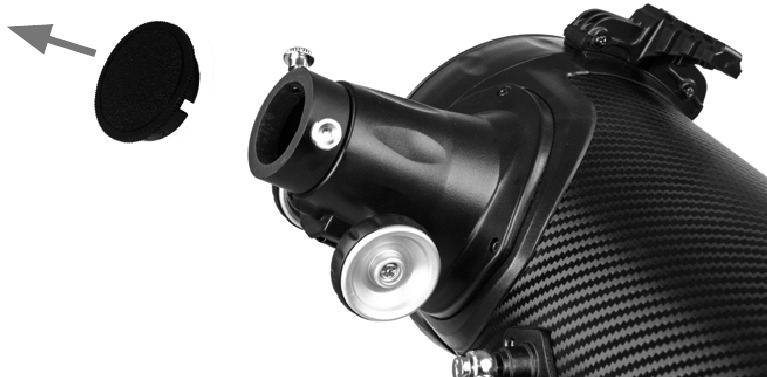

7. Фокустағыштың қақпағын алыңыз және екі бас бармақ бұрандасының тесікке шығып тұрмағанына көз жеткізіңіз.

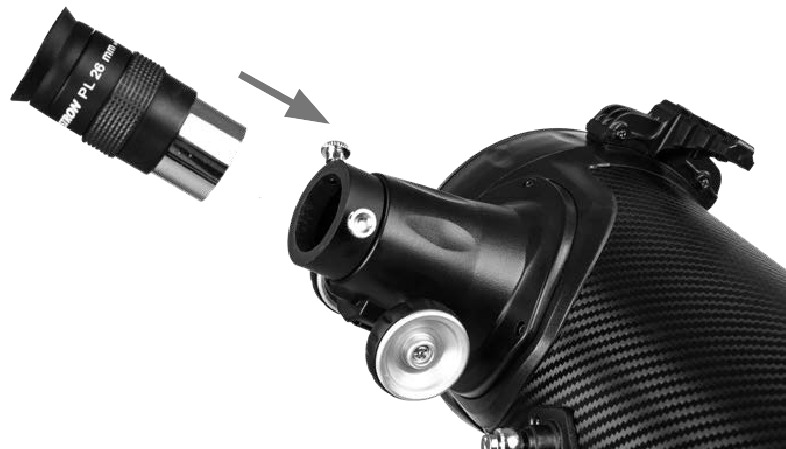

8. 26 мм окулярдың цилиндрін фокустағышқа салыңыз және орнында бекіту үшін бекіту бұрандасын қатайтыңыз.

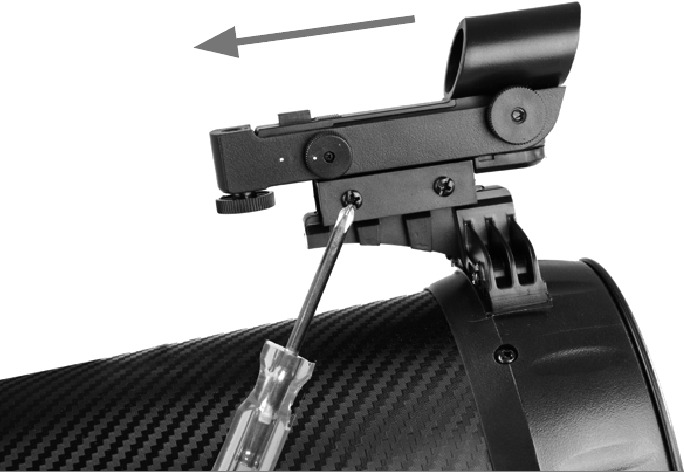

9. Іздеуішті табыңыз және іздеуіштің оң жағындағы екі Phillips басты бұрандасын босатыңыз. Іздеуішті телескоп түтігіндегі кронштейннің үстіне сырғытыңыз және іздеуішті рельске бекіту үшін Phillips басты бұрандаларын қатайтыңыз.

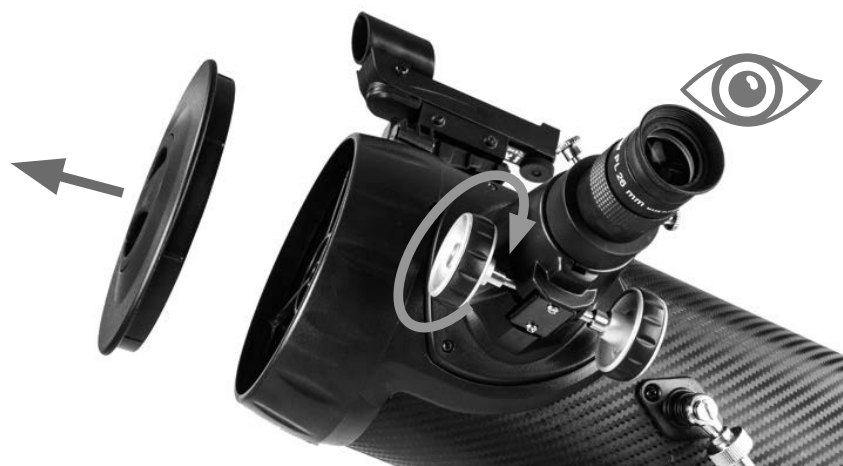

10. Телескоптың алдыңғы жағынан үлкен линза қақпағын алыңыз. Бақылау үшін жоғарыда көрсетілгендей окуляр арқылы қараңыз. Фокустағыштың астындағы фокустау тұтқаларын бұрау арқылы кескінді фокустаңыз.

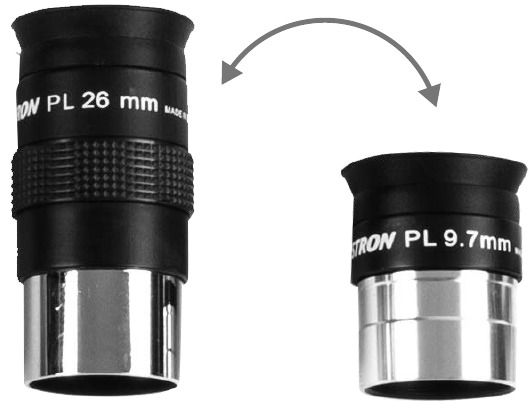

11. Қосымша ұлғайту үшін 26 мм окулярды 9,7 мм окулярға ауыстыруға болады. Бұл сіздің ұлғайтуыңызды 23 еседен 62 есеге дейін арттырады.

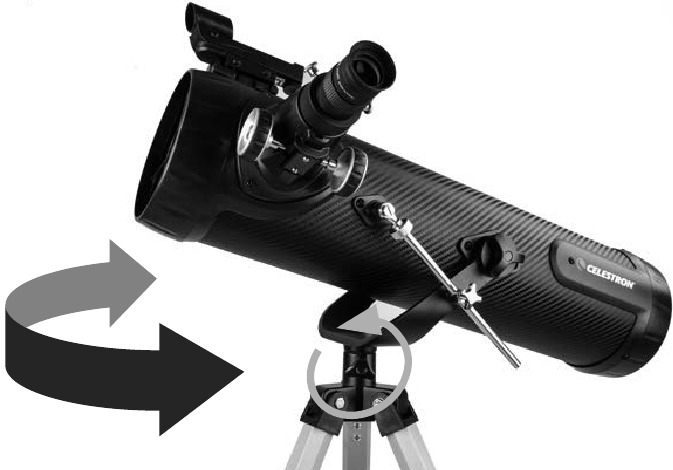

12. Көлемді оңға және солға жылжыту үшін бір қолыңызбен штатив аяғын ұстап тұрыңыз, ал екінші қолыңызбен қажетінше көлемді жылжыту үшін жылжыту тұтқасын пайдаланыңыз. Азимутты бекіту бұрандасын қалауыңыз бойынша кернеуді реттеу үшін босатуға немесе қатайтуға болады.

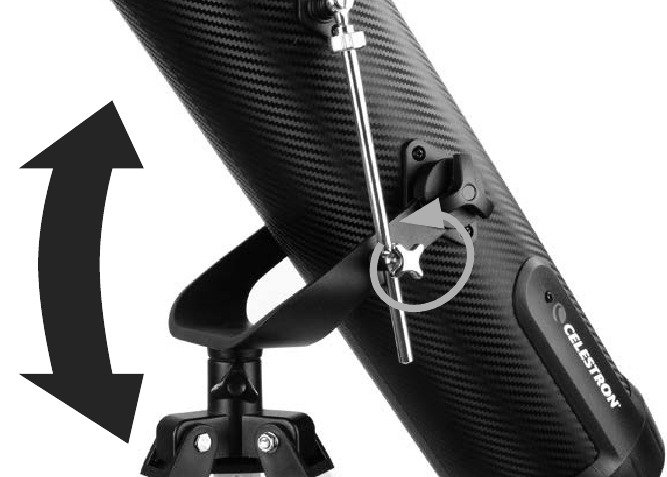

13. Көлемді жоғары және төмен қарай үлкен қашықтықтарға жылжыту үшін таяқша бағыттағышындағы күміс бекіту тұтқасын босатыңыз. Бір қолыңызбен көлемді қажетті бұрышқа қолмен жылжытыңыз және күміс бекіту бұрандасын қатайту арқылы орнында бекітіңіз.

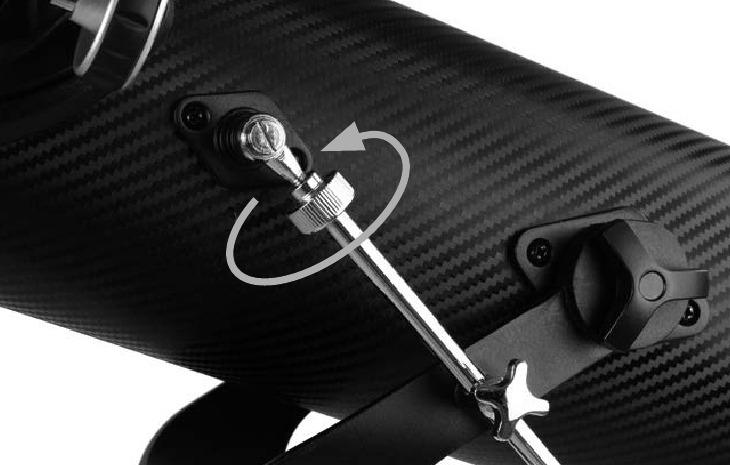

14. Көлемді жоғары және төмен қарай кішкене қадамдармен жылжыту үшін таяқша бағыттағышындағы бекіту тұтқасын қатайтыңыз және жай ғана биіктікті баяу қозғалыс таяқшасындағы күміс ойық тұтқаны айналдырыңыз.
    Бұл нысанды орталыққа келтіру кезінде немесе түнгі аспан арқылы жылжып бара жатқан аспан нысанын қадағалау кезінде дәл реттеуге мүмкіндік береді.

    ЕСКЕРТПЕ: Баяу қозғалыс таяқшасының қозғалыс диапазоны шектеулі. Егер сіз тоқтаулардың біріне соғылсаңыз, таяқша бағыттағышындағы бекіту тұтқасын босатып, содан кейін баяу қозғалыс тұтқасын оның жүрісінің ортасында болғанша бұрау арқылы таяқшаны қайта орната аласыз. Бекіту тұтқасын қатайтып, қалыпты пайдалануды жалғастырыңыз.

Іздеуішті туралау

Іздеуіш - телескопыңыздың ең маңызды бөліктерінің бірі. Ол нысандарды табуға және оларды окулярдың ортасына келтіруге көмектеседі. Телескопыңызды бірінші рет құрастырғанда, іздеуішті телескоптың негізгі оптикасына туралау керек. Мұны күндіз жасаған дұрыс*.
*КҮНДІ ЕСКЕРТУ! Күн сүзгісіз ешқашан Күнді телескоп арқылы көруге тырыспаңыз!

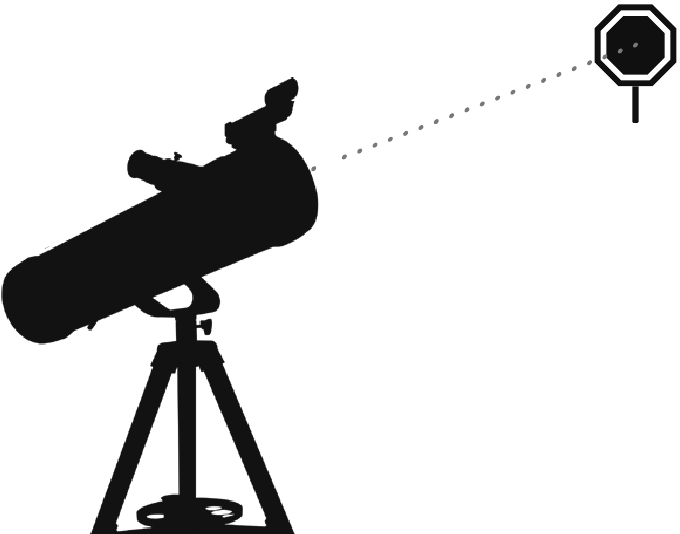

1. НЫСАНДЫ ТАҢДАҢЫЗ
   Телескопты күндіз сыртқа шығарып, көше шамы, нөмірлік белгі немесе белгі сияқты оңай танылатын нысанды табыңыз. Нысан мүмкіндігінше алыс болуы керек, бірақ кем дегенде төрттен бір миль қашықтықта болуы керек.

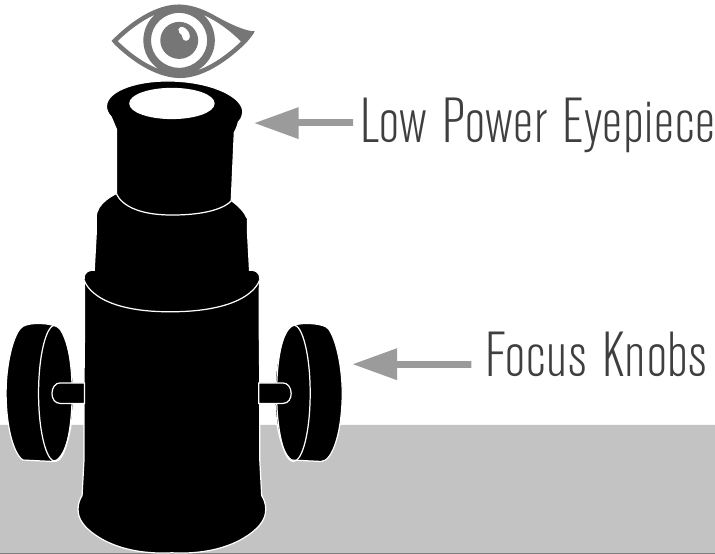

2. НЫСАНДЫ ОКУЛЯРДЫҢ ОРТАСЫНА КЕЛТІРІҢІЗ
   Төменгі қуатты 26 мм окулярыңызды пайдаланып телескоп арқылы қараңыз. Сіз таңдаған нысан көріністің ортасында болғанша телескопты жылжытыңыз. Егер кескін бұлыңғыр болса, ол айқын фокусқа келгенше телескоптың екі жағындағы фокус тұтқаларын ақырын бұраңыз.

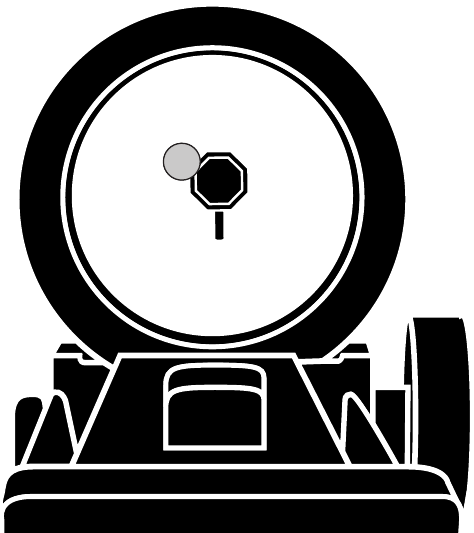

3. ІЗДЕУІШ АРҚЫЛЫ ҚАРАҢЫЗ
   Нысан 26 мм окулярыңызда орталыққа келтірілгеннен кейін, іздеуіш арқылы қараңыз және қызыл нүктені табыңыз

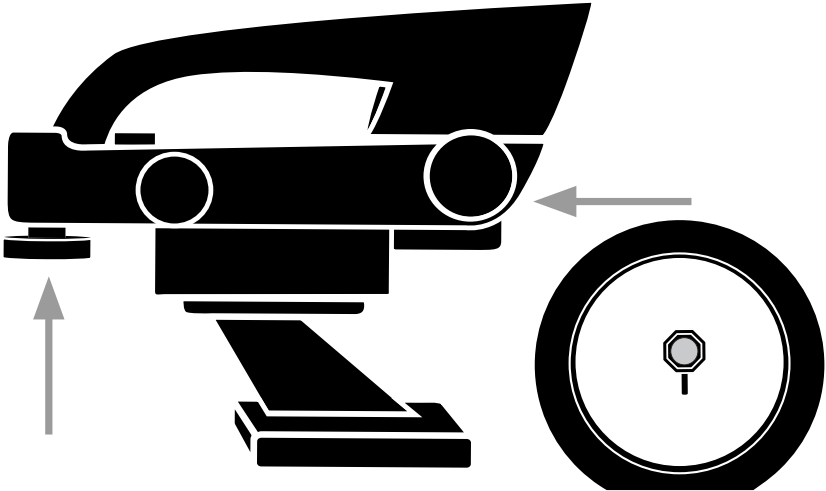

4. ІЗДЕУІШТІ РЕТТЕҢІЗ
   Телескопты жылжытпай, телескоптың 26 мм окулярында бақылап отырған нысанның үстінде қызыл нүкте пайда болуы үшін іздеуіштегі екі реттеу бұрандасын пайдаланыңыз.

   КЕҢЕС: Бір уақытта бір бұранданы реттеуге тырысыңыз. Іздеуіштің орнында мықтап ұсталуын қамтамасыз ету үшін бір бұранданы жарты айналымға босатыңыз және екіншісін бірдей мөлшерде қатайтыңыз.

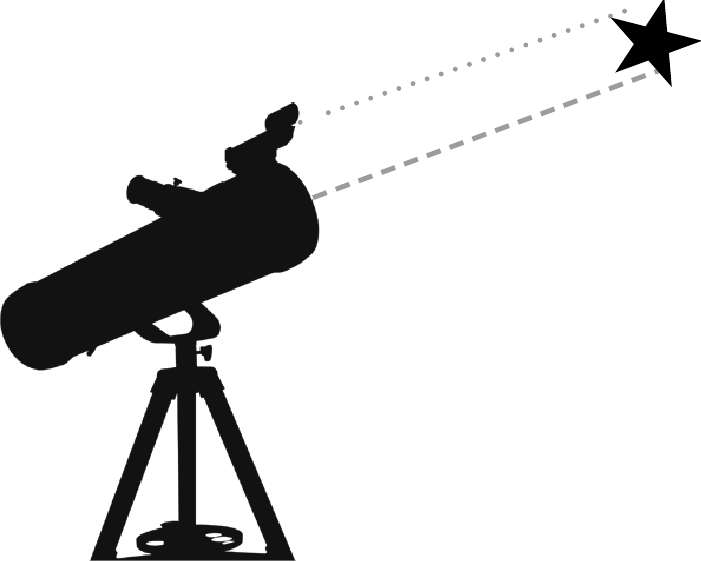

5. СІЗДІҢ ІЗДЕУІШІҢІЗ ЕНДІ ТУРАЛАНДЫ!
   Ол соғылмаса немесе құлап кетпесе, қайта туралауды қажет етпеуі керек.


Смартфон адаптерін пайдалану

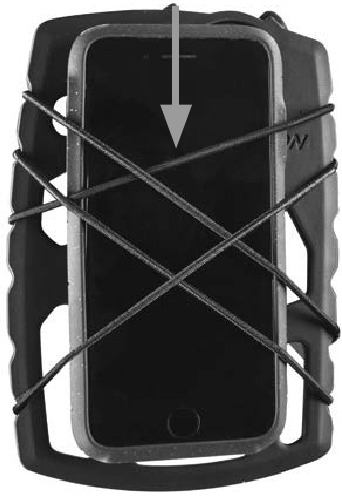

1. Серпімді бауларды көтеріп, камера камера тесігінен қарап тұруы үшін смартфоныңызды баулар мен адаптер корпусының арасына сырғытыңыз. Баулар құрылғыны адаптерге мықтап ұстап тұру үшін жеткілікті кернеуді қамтамасыз етуі керек.

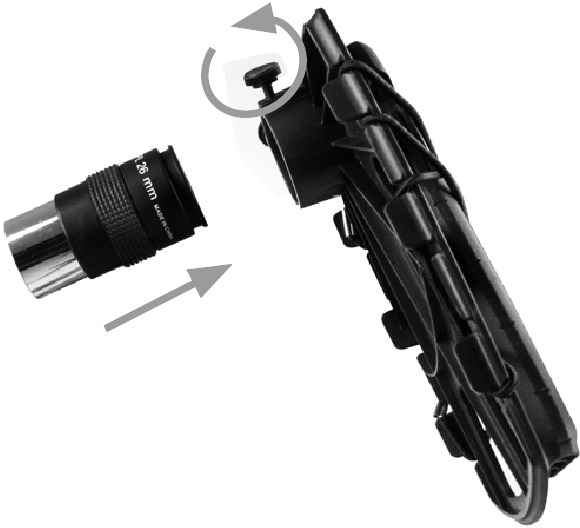

2. Адаптердің төменгі жағындағы окуляр ұстағышындағы бекіту бұрандаларын босатыңыз. Окулярдың қара бөлігін окуляр ұстағышына орналастырыңыз және окулярды орнында бекіту үшін бұрандаларды қатайтыңыз.

   ЕСКЕРТПЕ: Окулярдан резеңке көзқаптарды алып тастауға тура келуі мүмкін.

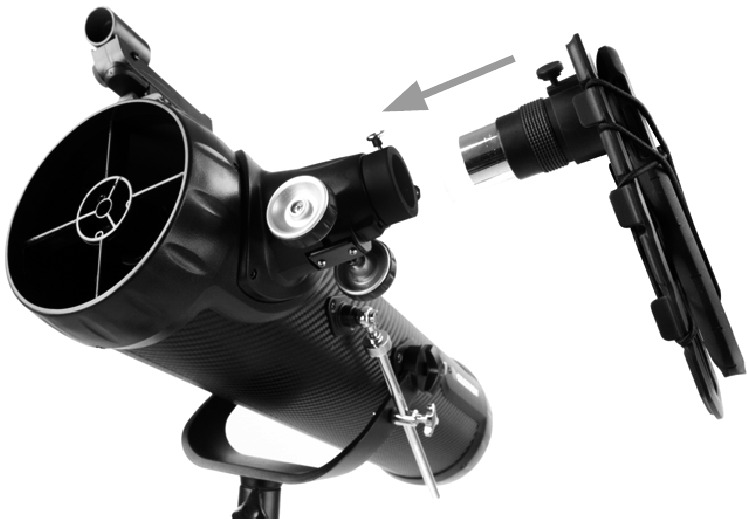

3. Енді телефон мен окуляр қосылған адаптерді алып, окулярдың хром цилиндрін телескоптың фокустағышына салыңыз. Фокустағыштағы бекіту бұрандаларын қатайту арқылы оны орнында бекітіңіз.

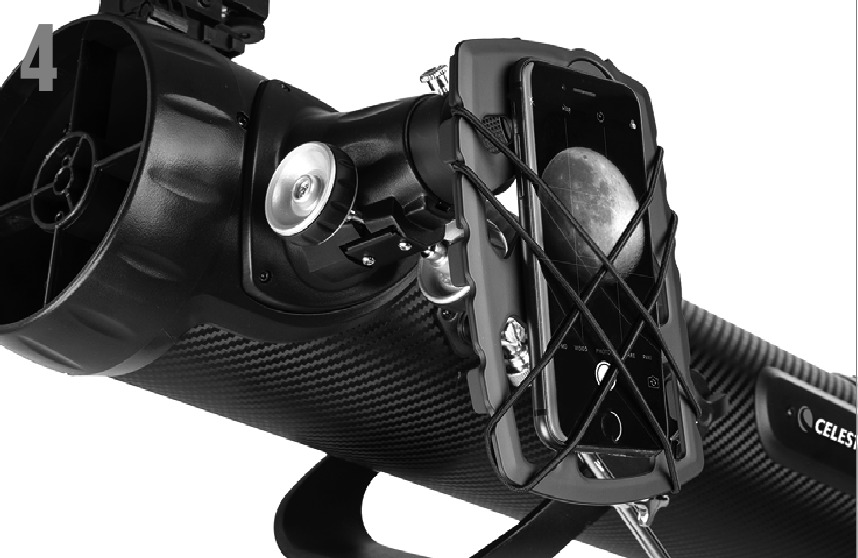

4. Смартфоныңыздағы камера қолданбасын іске қосыңыз және телефоныңыздың экранында пайда болатын кескінді пайдаланып, окулярмен жасағандай фокусты реттеңіз.

   ЕСКЕРТПЕ: Телефонның жарқылы өшірілгеніне көз жеткізіңіз.

Сіздің бірінші түнгі серуеніңіз

Сіз үшін бірінші көруге болатын ең жақсы және оңай нысан - Ай. Айды фазалық циклінің әртүрлі нүктелерінде бақылап көріңіз. Айды көруге ең қолайлы уақыт - Жаңа Айдан кейінгі екі күннен бастап Толық Айға дейінгі бірнеше күнге дейін. Осы кезеңде сіз кратерлер мен ай тау жоталарындағы ең көп мәліметтерді көре аласыз.

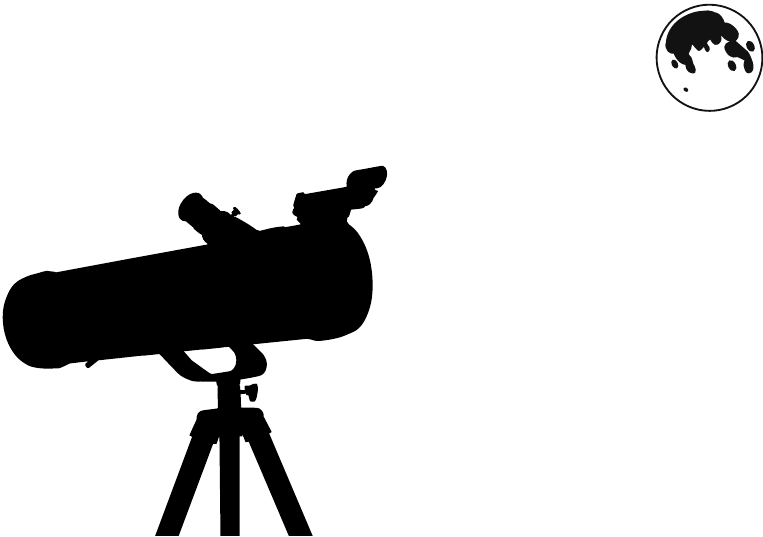

1. Ай аспанда көрініп тұрғанда, жоғарыда сипатталғандай телескопыңызды 26 мм окуляр орнатылған күйде орнатыңыз.

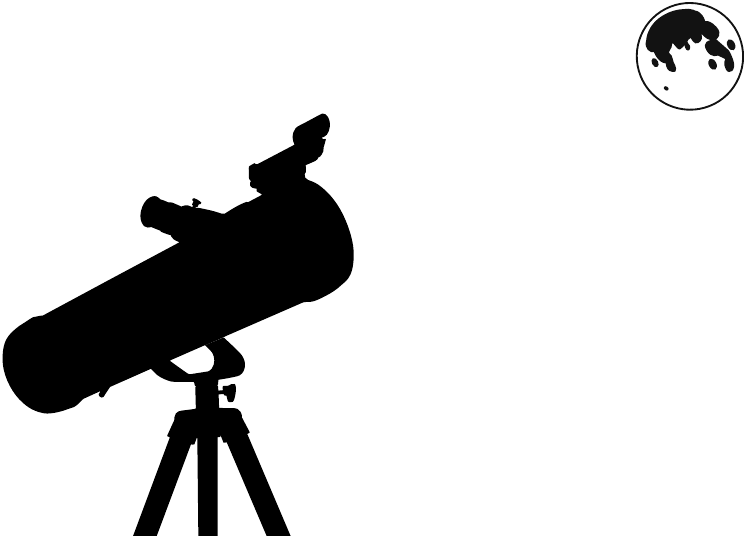

2. Телескопты шамамен Айға қарай бағытталғандай етіп жылжытыңыз.

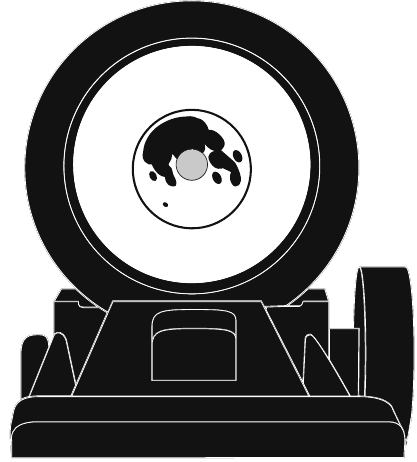

3. Іздеуіш арқылы қараңыз және қызыл нүктені табыңыз. Қызыл нүкте Айдың үстінде пайда болғанша телескопты жылжытуды жалғастырыңыз.

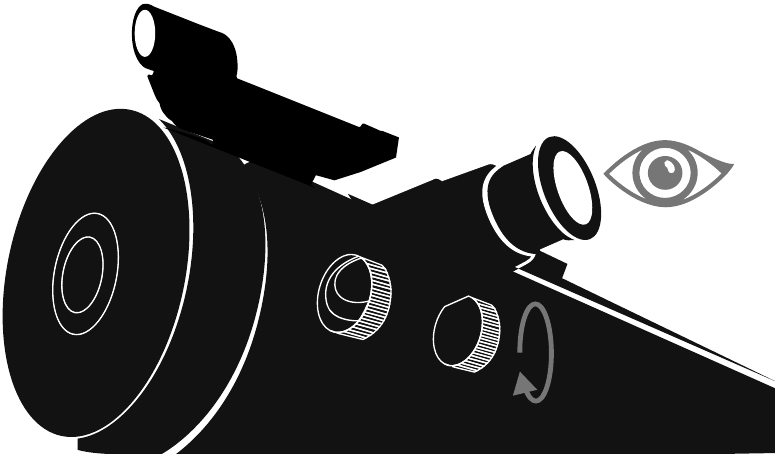

4. Телескоптың 26 мм окуляры арқылы қараңыз. Кескіннің айқындығын реттеу үшін фокус тұтқаларын ақырын бұраңыз.


ҚҰТТЫҚТАЙМЫЗ! СІЗ ЕНДІ ӨЗІҢІЗДІҢ БІРІНШІ АСПАН НЫСАНЫҢЫЗДЫ БАҚЫЛАДЫҢЫЗ!
Айды жақынырақ көру үшін фокустағыштағы бекіту бұрандаларын босатыңыз және 26 мм окулярды алыңыз. Оның орнына 9,7 мм окулярыңызды ауыстырыңыз және оны орнында бекіту үшін бекіту бұрандаларын қатайтыңыз. 9,7 мм окуляр сізге айтарлықтай үлкен ұлғайту береді, бұл Айды әлдеқайда үлкен етіп көрсетеді.
ЕСКЕРТПЕ: Окулярларды ауыстырған кезде фокус тұтқаларын реттеу қажет болуы мүмкін, сондықтан мүмкіндігінше айқын кескін алып жатқаныңызға көз жеткізіңіз.

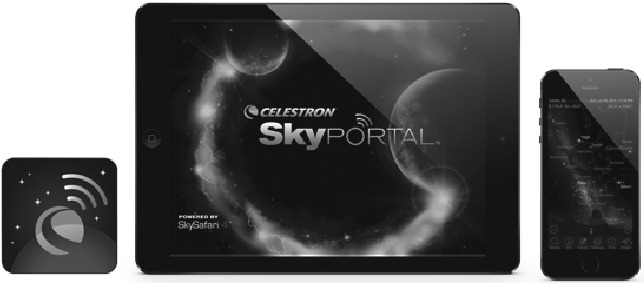

5. Егер сіз оларды түнгі аспанда қайдан табу керектігін білсеңіз, осы әдісті пайдаланып басқа да көптеген аспан нысандарын, мысалы, планеталарды, жұлдыздық кластерлерді және тұмандықтарды көруге болады. iOS және Android жүйелеріне арналған Celestron-ның тегін SkyPortal қолданбасы сізге аспан нысандарының кең ауқымын жылдам және оңай табуға және анықтауға көмектеседі.


Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.
