Celestron PowerSeeker 60AZ - Телескоп нұсқаулығы

КІРІСПЕ

PowerSeeker сериясы тұрақтылық пен беріктікті қамтамасыз ету үшін ең жоғары сапалы материалдардан жасалған. Мұның бәрі сізге техникалық қызмет көрсетудің минималды көлемімен өмір бойы ләззат беретін телескопты құрайды.

PowerSeeker телескоптарының желісі ерекше құндылық ұсынатын бірінші рет сатып алушыға арналған. PowerSeeker сериясы ықшам және портативті дизайнымен ерекшеленеді, ол әуесқой астрономия әлеміне келген кез келген жаңа адамды қызықтыру үшін жеткілікті оптикалық өнімділікке ие. Сонымен қатар, сіздің PowerSeeker телескопыңыз жер үсті бақылаулары үшін өте қолайлы, ол сіздің көзіңізді керемет жоғары қуатты көру арқылы ашады. PowerSeeker телескоптарына екі жылдық шектеулі кепілдік беріледі. Толық ақпаратты біздің www.celestron.com сайтынан қараңыз.

Ғаламға саяхатыңызды бастамас бұрын осы нұсқаулықты оқып шығуға уақыт бөліңіз. Телескопыңызбен танысу үшін бірнеше бақылау сеансы қажет болуы мүмкін, сондықтан телескопыңыздың жұмысын толық меңгергенше осы нұсқаулықты қолыңызда ұстаңыз. Нұсқаулық әрбір қадамға қатысты егжей-тегжейлі ақпаратты, сондай-ақ бақылау тәжірибеңізді мүмкіндігінше қарапайым және жағымды ету үшін қажетті анықтамалық материалдар мен пайдалы кеңестерді береді.

Сіздің телескопыңыз сізге көптеген жылдар бойы қызықты және пайдалы бақылаулар жасауға арналған. Дегенмен, телескопыңызды пайдаланбас бұрын сіздің қауіпсіздігіңізді қамтамасыз ететін және жабдығыңызды қорғайтын бірнеше нәрсені ескеру керек.

POWERSEEKER-ДІҢ КӨПТЕГЕН СТАНДАРТТЫ ЕРЕКШЕЛІКТЕРІНІҢ КЕЙБІРІ МЫНАЛАРДЫ ҚАМТИДЫ:

• Айқын, анық кескіндер үшін барлық қапталған шыны оптикалық элементтері.
• Нысандарды табуға оңай бағыттаумен тегіс жұмыс істейтін, қатты альтазимутты бекіту.
• Алдын ала құрастырылған алюминий штативі тұрақты платформаны қамтамасыз етеді.
• Жылдам және оңай құралсыз орнату.
• Сіз көріп тұрған нәрселердің суреттерін түсіруге арналған БОНУСТЫҚ әмбебап смартфон адаптері (бөлік #81060)!
• Қамтылған кодпен Starry Night Software-ді ТЕГІН жүктеп алыңыз.
• Смартфоныңызға арналған ТЕГІН Sky Portal APP түнгі аспанның интерактивті картасын береді.
• Барлық модельдерді стандартты керек-жарақтармен астрономиялықпен қатар жер үстінде де пайдалануға болады.

ЕСКЕРТУ

• Ешқашан жалаңаш көзбен немесе телескоппен Күнге тікелей қарамаңыз (егер сізде тиісті күн сүзгісі болмаса). Көздің қайтымсыз және тұрақты зақымдануы мүмкін.

• Күннің кескінін кез келген бетке проекциялау үшін ешқашан телескопыңызды пайдаланбаңыз. Ішкі жылудың жиналуы телескопқа және оған бекітілген кез келген керек-жарақтарға зақым келтіруі мүмкін.
• Окулярлы күн сүзгісін немесе Herschel сынасын ешқашан пайдаланбаңыз. Телескоптың ішіндегі жылудың жиналуы бұл құрылғылардың жарылуына немесе сынуына әкелуі мүмкін, бұл сүзілмеген күн сәулесінің көзге өтуіне мүмкіндік береді.
• Балалар болған кезде немесе телескопыңыздың дұрыс жұмыс істеу тәртібін білмеуі мүмкін ересектермен бірге телескопты қараусыз қалдырмаңыз.

ШОЛУ

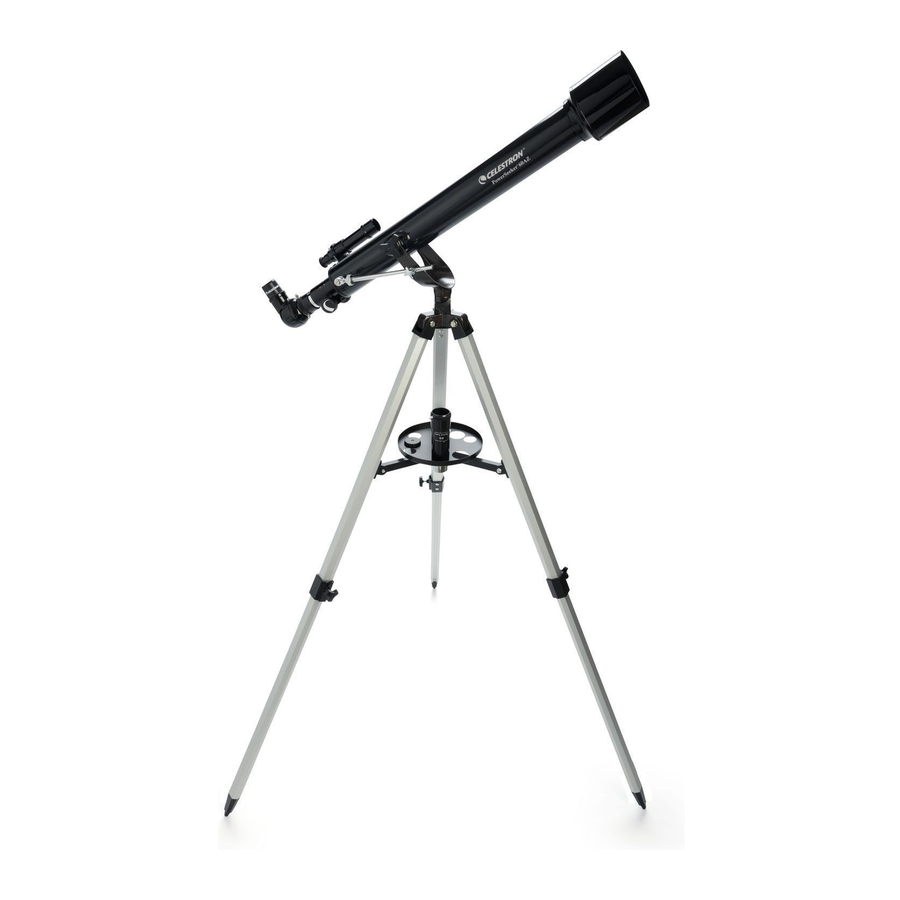

1-1 сурет PowerSeeker 60AZ рефракторы

1. Объектив линзасы
2. Телескоптың оптикалық түтігі
3. Іздеуіш
4. Окуляр
5. Диагональ
6. Фокус тұтқасы
7. Биіктікті баяу қозғалыспен реттеу құралы
8. Керек-жарақтар науасы
9. Штатив
10. Альт-Аз бекіткіші
11. Биіктікті құлыптау тұтқасы
12. Азимутты құлыптау
13. Смартфон адаптері

ҚҰРАСТЫРУ

Бұл бөлімде PowerSeeker телескопын құрастыру бойынша нұсқаулар қамтылған. Телескопыңызды алғаш рет үй ішінде орнату керек, осылайша әртүрлі бөліктерді анықтау және оны сыртта қолдануға тырыспастан бұрын дұрыс құрастыру тәртібімен танысу оңай болады.

Сіздің PowerSeeker 60AZ телескопыңыз бір қорапта келеді. Қораптағы бөлшектер: оптикалық түтік, альтазимутальді бекіткіш, 20 мм окуляр, 4 мм окуляр, 3x Barlow линзасы, тік кескін диагоналі және әмбебап смартфон адаптері.

ШТАТИВТІ ОРНАТУ

1. Штативті қораптан алыңыз (2-1 сурет). Штатив алдын ала құрастырылған, сондықтан орнату өте оңай.
2. Штативті тік қойып, штатив аяқтарын ажыратыңыз, әрбір аяқ толық ұзартылғанша, содан кейін штатив аяғының тірегін сәл төмен басыңыз (2-2 сурет). Штативтің ең жоғарғы жағы штатив басы деп аталады.
3. Келесіде біз штатив керек-жарақтар науасын орнатамыз (2-3 сурет) штатив аяғының тірегіне (2-2 суреттің ортасы).
4. Штатив науасының төменгі жағында бұранда бекітілген ортасына. Бұранда оны сағат тілімен бұрау арқылы штатив аяғының тірегінің ортасындағы бұрандалы тесікке бекітіледі.
   ЕСКЕРТПЕ: Бекітуді жеңілдету үшін штатив аяғының тірегін сәл жоғары тартыңыз.
   Науа тығыз болғанша бұрауды жалғастырыңыз – науаны шамадан тыс қатайтпаңыз.
5. Штатив енді толығымен құрастырылды (2-4 сурет).
6. Штатив аяқтарын қалаған биіктікке дейін ұзартуға болады. Ең төменгі деңгейде биіктігі шамамен 27" (69 см) және шамамен 47" (119 см) дейін жетеді. Әрбір аяқтың төменгі жағындағы штатив аяғының құлыптау тұтқаларын (2-5 сурет) сағат тіліне қарсы бұрау арқылы ашып, аяқтарды қалаған биіктікке дейін тартыңыз, содан кейін тұтқаларды мықтап бекітіңіз. Толық ұзартылған штатив 2-6 суреттегі кескінге ұқсайды.
7. Штатив ең төменгі биіктікте ең қатаң және тұрақты болады.

ТЕЛЕСКОП ТҮТІГІН БЕКІТКІШКЕ БЕКІТУ

Телескоптың оптикалық түтігі альтазимутальді бекіткішке биіктікті баяу қозғалыс таяқшасының құрастырмасымен және тиісті тұтқалармен бекітіледі. Бастамас бұрын объектив линзасының қақпағын алыңыз. Телескоп түтігін бекіткішке орнату үшін:

1. Оптикалық түтікті жабатын қорғаныш қағазын алыңыз.
2. Телескоптың оптикалық түтігін моюнтурук (альтазимутальді) бекіткішке салыңыз, осылайша биіктікті баяу қозғалыс таяқшасының құрастырмасы биіктікті құлыптау бұрандасымен бір жағында болады (1-1 суретті қараңыз).
3. Биіктікті құлыптау тұтқасын бұрап шығарыңыз, осылайша көз болтындағы тесік көрінеді (2-8 суретті қараңыз).
4. Құрастырманың таяқшасын көз болты арқылы өткізіп, содан кейін биіктікті құлыптау тұтқасын қатайтыңыз – 2-9 сурет.
5. Екі тұтқаны (бекіткіштің екі жағындағы біреуін) бекіткіштің жоғарғы жағынан оптикалық түтіктегі бұрандалы тесіктерге бұрап, қатайтыңыз – 2-7 сурет.

ТЕЛЕСКОПТЫ ҚОЛМЕН ҚОЗҒАЛТУ

PowerSeeker Alt-Az бекіткішін қалаған жерге жылжыту оңай. Жоғары және төмен (биіктік) биіктікті құлыптау тұтқасымен басқарылады (2-12 сурет). Бүйірден-бүйірге (азимут) азимут құлыптау тұтқасымен басқарылады (2-12 сурет). Екі тұтқа да бос болған кезде, нысандарыңызды оңай таба аласыз (іздеуіш арқылы), содан кейін басқару элементтерін құлыптай аласыз.

Биіктікті дәл реттеу үшін биіктікті баяу қозғалыс таяқшасының ойық сақинасын (биіктік құлыптаулы болғанда) екі бағытта да бұраңыз – 2-9 суретті қараңыз.

ЕСКЕРТПЕ: Биіктікті құлыптау тұтқасын қатайтпас бұрын, іздеген жеріңіз іздеуіште орналасуы керек.

ДИАГОНАЛЬДЫ ЖӘНЕ ОКУЛЯРДЫ ОРНАТУ (РЕФРАКТОР)

Диагональ - рефрактордың жарық жолына тік бұрышпен жарықты бұратын призма. Бұл сізге тікелей қарауға тура келгеннен гөрі ыңғайлы позицияда бақылауға мүмкіндік береді. Бұл диагональ - кескінді жоғары жағына қарай түзететін және солдан оңға дұрыс бағыттайтын тік кескін үлгісі, оны жердегі бақылау үшін пайдалану әлдеқайда оңай. Сондай-ақ, диагональды сізге ең қолайлы кез келген позицияға бұруға болады. Диагональды және окулярды орнату үшін:

1. Диагональдың кішкентай бөшкесін рефрактордағы фокус түтігінің 1,25" окуляр адаптеріне салыңыз – 2-13 сурет. Орнату алдында окуляр адаптеріндегі екі бас бармақ бұрандасы фокусер түтігіне шығып кетпеуін және тығындау қақпағы окуляр адаптерінен алынғанын тексеріңіз. Орнына келгеннен кейін, диагональды орнында ұстау үшін бас бармақ бұрандаларын қатайтыңыз.

2. Окулярлардың бірінің хром бөшкесінің ұшын диагональға салып, бас бармақ бұрандасын қатайтыңыз. Мұны істеген кезде, окулярды кіргізбес бұрын, бас бармақ бұрандасының диагональға шығып кетпегеніне көз жеткізіңіз.
3. Окулярларды жоғарыдағы 2-қадамдағы процедураны кері қайтару арқылы басқа фокус ұзындықтарына өзгертуге болады.

BARLOW ЛИНЗАСЫН ОРНАТУ ЖӘНЕ ПАЙДАЛАНУ

Сіздің телескопыңыз әрбір окулярдың үлкейту қуатын үш есе арттыратын 3x Barlow линзасымен де бірге келеді. Barlow линзасын пайдалану үшін диагональды алып тастап, Barlow-ды тікелей фокусер түтігіне салыңыз. Содан кейін көру үшін окулярды Barlow линзасына саласыз. Сондай-ақ, диагональды Barlow линзасына салып, содан кейін диагональда окулярды пайдалануға болады, бірақ барлық окулярлармен фокусқа жете алмауыңыз мүмкін.

ЕСКЕРТПЕ: Фокустау оңайырақ болатындықтан, төмен қуатты окулярды пайдаланудан бастаңыз.

ІЗДЕУІШТІ ОРНАТУ

Іздеуішті орнату үшін:

1. Іздеуішті табыңыз (ол іздеуіш кронштейнінің ішінде орнатылады) – 1-1 және 1-2 суреттерді қараңыз.
2. Оптикалық түтіктегі бұрандалы тіректердегі ойық жаңғақтарды алыңыз – 2-17 суретті қараңыз.

3. Оптикалық түтіктен шығып тұрған тіректердің үстіне қою арқылы іздеуіш кронштейнін орнатыңыз, содан кейін оны орнында ұстап, ойық жаңғақтарды бұрап, қатайтыңыз.
4. Іздеуіш оптикалық түтіктің алдыңғы жағына қарай үлкен диаметрлі линза қаратылатындай етіп бағытталуы керек екенін ескеріңіз.
5. Іздеуіштің екі ұшынан да линза қақпақтарын алыңыз.

ІЗДЕУІШТІ ТЕҢШЕУ

Іздеуішті теңшеу үшін келесі қадамдарды орындаңыз:

1. Қашықтағы күндізгі нысанды табыңыз және оны негізгі телескоптағы төмен қуатты (20 мм) окулярда орталыққа келтіріңіз.
2. Іздеуіш арқылы қараңыз (іздеуіштің окуляр ұшы) және сол нысанның орналасуын байқаңыз.
3. Негізгі телескопты жылжытпай, іздеуіш кронштейнінің айналасында орналасқан реттеу бас бармақ бұрандаларын іздеуіштің көлденең сызықтары негізгі телескоппен таңдалған нысанның ортасында болғанша бұраңыз.

НЕГІЗГІ СМАРТФОН АДАПТЕРІН ПАЙДАЛАНУ

1. Серпімді бауларды көтеріп, смартфонды баулар мен адаптердің арасына сырғытыңыз, осылайша камера камера тесігінен қарайды. Баулар құрылғыны адаптерге қарсы ұстау үшін жеткілікті кернеу беруі керек, ал қара резеңкеленген бет телефонның сырғып кетуіне жол бермеу үшін жеткілікті үйкеліс береді.
   КЕҢЕС: Смартфонның дизайнына байланысты камера құрылғының ортасында немесе бір бұрышында болуы мүмкін. Телефонды жақсырақ бекіту үшін серпімді баулардың бұрышын өзгерткіңіз келуі мүмкін. Адаптердің шетінде таңдауға болатын алты түрлі бекіту нүктесі бар. Ең жақсы нәтижелерге қол жеткізу үшін оларды әртүрлі бекіту нүктелеріне қайта орналастырыңыз.
2. Адаптерді аударып, камера линзасының линза қақпағындағы тесіктің ортасында орналасқанына көз жеткізіңіз. Оны неғұрлым жақсы орталыққа келтірсеңіз, телескоп арқылы суреттерді түсіру соғұрлым оңай болады.
3. 1,25" окулярды алыңыз және қажет болса, резеңке көздікті тікелей окуляр корпусынан тартып алыңыз.
4. Адаптердің ішіндегі окуляр ұстағышында орналасқан бекіту бұрандаларын босатыңыз. Окулярдың қара бөлігін окуляр ұстағышына орналастырыңыз және окулярды орнында бекіту үшін бұрандаларды қатайтыңыз.
5. Енді телефон мен окуляр бекітілген адаптерді алып, окулярдың хром бөшкесін телескоптың фокусеріндегі диагональға салыңыз. Диагональдағы бекіту бұрандаларын қатайту арқылы оны орнында бекітіңіз.
6. Смартфоныңыздағы камера қолданбасын іске қосыңыз және фокусты реттеңіз, дәл окуляр сияқты, бұл жолы экраныңызда пайда болатын кескінді пайдаланыңыз.
   ЕСКЕРТПЕ: Телефонның жарқылын өшіруді ұмытпаңыз.
7. Кескін анық болып көрінсе, суретіңізді түсіріңіз. Мұны алдымен күндіз жасау жақсы, содан кейін барлығы дұрыс орнатылғаннан кейін оны сыртқа шығарып, Айды түсіруге тырысыңыз. Төмен қуатты окулярларды пайдалануды жаттықтырып, үйренгеннен кейін, жоғары үлкейту үшін камера адаптерін қуаттырақ окулярмен пайдаланып көріңіз.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Толық техникалық сипаттамалар мен өнім туралы ақпарат алу үшін мына сайтқа кіріңіз: www.celestron.com
