Celestron PowerSeeker 60AZ - Teleskop Qo'llanmasi

Kirish

PowerSeeker seriyasi barqarorlik va chidamlilikni ta'minlash uchun eng yuqori sifatli materiallardan tayyorlangan. Bularning barchasi sizga minimal texnik xizmat ko'rsatish bilan umr bo'yi zavq beradigan teleskopni yaratadi.

PowerSeeker teleskoplar qatori birinchi marta xaridor uchun ajoyib qiymat taklif qilish uchun mo'ljallangan. PowerSeeker seriyasi ixcham va ko'chma dizaynga ega bo'lib, havaskor astronomiya olamiga yangi kelgan har qanday odamni hayajonga soladigan keng optik ko'rsatkichlarga ega. Bundan tashqari, sizning PowerSeeker teleskopingiz yer usti kuzatuvlari uchun ideal bo'lib, u o'zining ajoyib yuqori quvvatli ko'rinishi bilan sizning ko'zingizni ochadi. PowerSeeker teleskoplari ikki yillik cheklangan kafolatga ega. Tafsilotlar uchun bizning www.celestron.com veb-saytimizga qarang.

Koinot bo'ylab sayohatingizga chiqishdan oldin ushbu qo'llanmani o'qib chiqing. Teleskopingiz bilan tanishish uchun bir nechta kuzatuv seanslari kerak bo'lishi mumkin, shuning uchun teleskopingizning ishlashini to'liq o'zlashtirmaguningizcha, ushbu qo'llanmani qo'lingizda saqlashingiz kerak. Qo'llanma har bir qadam haqida batafsil ma'lumot beradi, shuningdek, kuzatuv tajribangizni iloji boricha sodda va yoqimli qilish uchun zarur bo'lgan ma'lumotnoma materiallari va foydali maslahatlar beradi.

Sizning teleskopingiz sizga ko'p yillar davomida qiziqarli va foydali kuzatuvlarni taqdim etish uchun mo'ljallangan. Biroq, teleskopingizdan foydalanishdan oldin xavfsizligingizni ta'minlash va uskunangizni himoya qilish uchun bir nechta narsalarni hisobga olish kerak.

POWERSEEKERning ko'plab standart xususiyatlaridan ba'zilari quyidagilarni o'z ichiga oladi:

• Tiniq, tiniq tasvirlar uchun barcha qoplamali shisha optik elementlar.
• Ob'ektlarni joylashtirish uchun oson ko'rsatkichga ega bo'lgan silliq ishlaydigan, qattiq altazimut o'rnatish.
• Oldindan yig'ilgan alyuminiy tripod barqaror platformani ta'minlaydi.
• Tez va oson, asboblarsiz sozlash.
• Siz ko'rgan narsalarning rasmlarini olish uchun BONUS universal smartfon adapteri (qism #81060)!
• Bepul Starry Night Software (Yulduzli tun dasturi) yuklab olish, kiritilgan kod bilan.
• Smartfoningiz uchun bepul Sky Portal APP (Osmon portali ilovasi) sizga tungi osmonning interaktiv xaritasini beradi.
• Barcha modellardan standart aksessuarlar bilan astronomik kabi yer ustida ham foydalanish mumkin.

Ogohlantirish

• Hech qachon quyoshga to'g'ridan-to'g'ri yalang'och ko'z bilan yoki teleskop bilan qaramang (agar sizda tegishli quyosh filtri bo'lmasa). Doimiy va qaytarib bo'lmaydigan ko'z shikastlanishi mumkin.

• Hech qachon teleskopingizdan quyoshning tasvirini biron bir yuzaga proektsiyalash uchun foydalanmang. Ichki issiqlik to'planishi teleskopga va unga biriktirilgan har qanday aksessuarlarga zarar etkazishi mumkin.
• Hech qachon okulyar quyosh filtridan yoki Herschel wedge (Gershel ponasidan) foydalanmang. Teleskop ichidagi ichki issiqlik to'planishi ushbu qurilmalarning yorilishi yoki sinishiga olib kelishi mumkin, bu esa filtrlangan quyosh nurining ko'zga o'tishiga imkon beradi.
• Teleskopni nazoratsiz qoldirmang, na bolalar bo'lganda, na teleskopingizning to'g'ri ishlash tartibi bilan tanish bo'lmagan kattalar bilan.

Umumiy ko'rinish

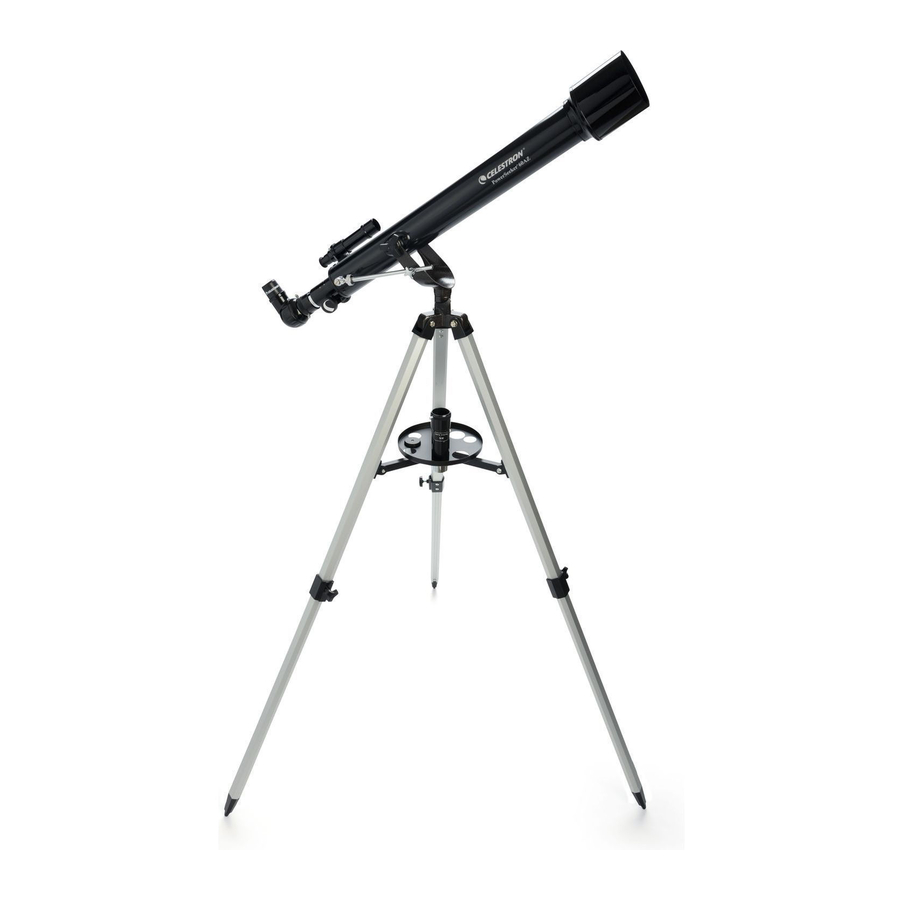

1-1-rasm PowerSeeker 60AZ Refraktori

1. Ob'ektiv linza
2. Teleskop optik trubasi
3. Qidiruvchi
4. Okulyar
5. Diagonal
6. Fokus tugmasi
7. Balandlikni sekin harakatlantiruvchi rod yig'indisi
8. Aksessuarlar uchun patnis
9. Tripod
10. Alt-Az o'rnatish
11. Balandlikni qulflash tugmasi
12. Azimut qulfi
13. Smartfon adapteri

O'RNATISH

Ushbu bo'limda sizning PowerSeeker teleskopingizni o'rnatish bo'yicha ko'rsatmalar berilgan. Teleskopingizni birinchi marta xonada o'rnatishingiz kerak, shunda turli qismlarni aniqlash oson bo'ladi va tashqarida urinishdan oldin to'g'ri o'rnatish tartibi bilan tanishib olasiz.

Sizning PowerSeeker 60AZ teleskopingiz bitta qutida keladi. Qutidagi qismlar optik truba, altazimut o'rnatgich, 20 mm okulyar, 4 mm okulyar, 3x Barlow linzalari, tik tasvirli diagonal va universal smartfon adapteridir.

SHTATIVNI O'RNATISH

1. Shtativni qutidan chiqarib oling (2-1-rasm). Shtativ oldindan yig'ilgan holda keladi, shuning uchun o'rnatish juda oson.
2. Shtativni tik holatda qo'ying va shtativ oyoqlarini bir-biridan ajrating, har bir oyoq to'liq cho'zilguncha, so'ngra shtativ oyoq tayanchini biroz pastga bosing (2-2-rasm). Shtativning eng yuqori qismi shtativ boshi deb ataladi.
3. Keyin, biz shtativ aksessuar tepsisini (2-3-rasm) shtativ oyoq tayanchiga (2-2-rasmning markazi) o'rnatamiz.
4. Shtativ tepsisining pastki qismida markazga biriktirilgan vint mavjud. Vint uni soat yo'nalishi bo'yicha burab, shtativ oyoq tayanchining markazidagi teshikka biriktiriladi.
   ESLATMA: Biriktirishni osonlashtirish uchun shtativ oyoq tayanchini biroz yuqoriga torting.
   Tepsini qo'l bilan mahkamlanguncha aylantirishni davom eting – tepsini haddan tashqari qattiq tortmang.
5. Shtativ endi to'liq yig'ilgan (2-4-rasm).
6. Shtativ oyoqlarini o'zingiz xohlagan balandlikka cho'zishingiz mumkin. Eng past darajada balandlik taxminan 27" (69 sm) va taxminan 47" (119 sm) gacha cho'ziladi. Har bir oyoqning pastki qismidagi shtativ oyoq qulfi tugmachalarini (2-5-rasm) soat miliga teskari yo'nalishda burab oching va oyoqlarni o'zingiz xohlagan balandlikka torting, so'ngra tugmachalarni mahkamlang. To'liq cho'zilgan shtativ 2-6-rasmdagi tasvirga o'xshaydi.
7. Shtativ eng past balandliklarda eng qattiq va barqaror bo'ladi.

TELESKOP TRUBASINI O'RNATISHGA BIRIKTIRISH

Teleskop optik trubasi altazimut o'rnatgichga balandlikni sekin harakatlantirish moslamasi va tegishli tugmachalar bilan biriktiriladi. Boshlashdan oldin, ob'ektiv linza qopqog'ini olib tashlang. Teleskop trubasini o'rnatgichga o'rnatish uchun:

1. Optik trubani qoplaydigan himoya qog'ozini olib tashlang.
2. Teleskop optik trubasini bo'yinturuq (altazimut) o'rnatgich ichiga shunday joylashtiringki, balandlikni sekin harakatlantirish moslamasi balandlikni qulflash vintining bir tomonida bo'lsin (1-1-rasmga qarang).
3. Balandlikni qulflash tugmachasini shunday burab chiqaringki, ko'z murvatidagi teshik ochiq bo'lsin (2-8-rasmga qarang).
4. Moslamaning novdasini ko'z murvatidan o'tkazing va keyin balandlikni qulflash tugmachasini torting – 2-9-rasm.
5. Ikkita tugmachani (o'rnatgichning har ikki tomonida bittadan) o'rnatgichning yuqori qismidan optik trubadagi teshiklarga o'tkazing va torting – 2-7-rasm.

TELESKOPNI QO'LDA HARAKATLANTIRISH

PowerSeeker Alt-Az o'rnatgichini xohlagan joyingizga ko'chirish oson. Yuqoriga va pastga (balandlik) harakat balandlikni qulflash tugmachasi (2-12-rasm) tomonidan boshqariladi. Yon tomonga (azimut) harakat azimutni qulflash tugmachasi (2-12-rasm) tomonidan boshqariladi. Ikkala tugmacha ham bo'shashganda, siz o'z ob'ektlaringizni osongina topishingiz (qidiruvchi orqali) va keyin boshqaruv elementlarini qulflashingiz mumkin.

Balandlikni nozik sozlash uchun siz balandlikni sekin harakatlantirish novdasining g'adir-budur halqasini (balandlik qulfi mahkam bo'lganda) har ikki yo'nalishda aylantirasiz – 2-9-rasmga qarang.

ESLATMA: Balandlikni qulflash tugmachasini tortishdan oldin, siz qidirayotgan joy qidiruvchida joylashgan bo'lishi kerak.

DIAGONAL VA OKULYARNI O'RNATISH (REFRAKTOR)

Diagonal - bu refraktorning yorug'lik yo'liga to'g'ri burchak ostida yorug'likni buradigan prizma. Bu sizga to'g'ridan-to'g'ri qarashga to'g'ri kelgandan ko'ra qulayroq pozitsiyada kuzatish imkonini beradi. Ushbu diagonal tasvirni to'g'ri tomonga va chapdan o'ngga to'g'ri yo'naltirilgan holda tuzatadigan tik tasvir modelidir, bu esa yer usti kuzatuvlari uchun ancha osonroqdir. Bundan tashqari, diagonal siz uchun eng qulay bo'lgan har qanday holatga aylantirilishi mumkin. Diagonal va okulyarni o'rnatish uchun:

1. Diagonalning kichik bochkasini refraktordagi fokus trubasining 1,25" okulyar adapteriga joylashtiring – 2-13-rasm. O'rnatishdan oldin okulyar adapteridagi ikkita bosh barmog'i fokuslovchi trubaga chiqib ketmasligiga ishonch hosil qiling va tiqin qopqog'i okulyar adapteridan olib tashlangan. Joyiga tushgandan so'ng, diagonalni ushlab turish uchun bosh barmog'ini torting.

2. Okulyarlardan birining xrom bochka uchini diagonalga joylashtiring va bosh barmog'ini torting. Yana, buni qilayotganda, okulyarni kiritishdan oldin bosh barmog'i diagonalga chiqib ketmasligiga ishonch hosil qiling.
3. Okulyarlarni yuqoridagi 2-bosqichdagi tartibni teskari yo'nalishda bajarish orqali boshqa fokus uzunliklariga o'zgartirish mumkin.

BARLOW LINZASINI O'RNATISH VA FOYDALANISH

Sizning teleskopingiz har bir okulyarning kattalashtirish quvvatini uch baravar oshiradigan 3x Barlow linzalari bilan ham birga keladi. Barlow linzalaridan foydalanish uchun diagonalni olib tashlang va Barlowni to'g'ridan-to'g'ri fokuslovchi trubaga joylashtiring. Keyin ko'rish uchun okulyarni Barlow linzalariga joylashtirasiz. Shuningdek, siz diagonalni Barlow linzalariga joylashtirishingiz va keyin diagonalda okulyardan foydalanishingiz mumkin, ammo siz barcha okulyarlar bilan fokusga erisha olmasligingiz mumkin.

ESLATMA: Fokuslash osonroq bo'lishi uchun past quvvatli okulyardan foydalanishdan boshlang.

QIDIRUVCHINI O'RNATISH

Qidiruvchini o'rnatish uchun:

1. Qidiruvchini toping (u qidiruvchi qavs ichiga o'rnatiladi) – 1-1 va 1-2-rasmlarga qarang.
2. Optik trubadagi tishli ustunlardagi g'adir-budur gaykalarni olib tashlang – 2-17-rasmga qarang.

3. Optik trubadan chiqib turgan ustunlar ustiga qo'yib, qidiruvchi qavsni o'rnating va keyin uni joyida ushlab turing, g'adir-budur gaykalarni o'tkazing va ularni mahkamlang.
4. Qidiruvchi shunday yo'naltirilishi kerakki, katta diametrli linza optik trubaning old tomoniga qaragan bo'lishi kerak.
5. Qidiruvchining ikkala uchidagi linza qopqoqlarini olib tashlang.

QIDIRUVCHINI TEKISLASH

Qidiruvchini tekislash uchun quyidagi amallarni bajaring:

1. Uzoqdagi kunduzgi ob'ektni toping va uni asosiy teleskopdagi past quvvatli (20 mm) okulyarda markazlashtiring.
2. Qidiruvchi orqali qarang (qidiruvchining okulyar uchi) va xuddi shu ob'ektning holatiga e'tibor bering.
3. Asosiy teleskopni harakatlantirmasdan, qidiruvchi qavs atrofida joylashgan sozlash bosh barmog'ini aylantiring, qidiruvchining xochlari asosiy teleskop bilan tanlangan ob'ektda markazlashguncha.

ODDIY SMARTFON ADAPTERIDAN FOYDALANISH

1. Bungee tasmasini ko'taring va smartfoningizni kameralar teshigi orqali qarab turishi uchun tasmalari va adapter o'rtasida siljiting. Tasmalari qurilmani adapterga qarshi ushlab turish uchun etarli kuchlanish berishi kerak va qora rezina yuzasi telefonning sirg'alib ketishiga yo'l qo'ymaslik uchun etarli ishqalanishni ta'minlaydi.
   MASLAHAT: Smartfoningizning dizayniga qarab, kamera qurilmaning o'rtasida yoki bir burchagida bo'lishi mumkin. Telefonni yaxshiroq mahkamlash uchun bungee tasmasining burchagini o'zgartirishingiz mumkin. Adapterning chetida tanlash uchun oltita xil langar nuqtasi mavjud. Eng yaxshi natijalarga erishish uchun ularni shunchaki turli langar nuqtalariga o'tkazing.
2. Adapterni ag'daring va kamera linzalaringiz linza qopqog'idagi teshikda markazlashganligiga ishonch hosil qiling. Buni qanchalik yaxshi markazlashtirsangiz, teleskop orqali tasvirlarni olish shunchalik oson bo'ladi.
3. 1,25" okulyarni oling va agar kerak bo'lsa, rezina ko'zoynakni to'g'ri okulyar korpusidan tortib olib tashlang.
4. Adapterning ichki qismidagi okulyar ushlagichida joylashgan o'rnatish vintlarini bo'shating. Okulyarning qora qismini okulyar ushlagichiga joylashtiring va okulyarni joyida mahkamlash uchun vintlarni torting.
5. Endi telefon va okulyar biriktirilgan adapterni oling va okulyarning xrom bochkasini teleskop fokuslovchisining orqa tomonidagi diagonalga joylashtiring. Diagonalda o'rnatish vintlarini tortib, uni joyida mahkamlang.
6. Smartfoningizda kamera ilovasini faollashtiring va fokusni sozlang, xuddi okulyarni sozlaganingizdek, bu safar ekranda paydo bo'lgan tasvirdan foydalaning.
   ESLATMA: Telefonning fleshini o'chirishga ishonch hosil qiling.
7. Tasvir aniq ko'ringanda, tasviringizni oling. Buni avval kunduzi sinab ko'rish yaxshiroq, keyin hamma narsa to'g'ri o'rnatilgandan so'ng, uni tashqariga olib chiqing va Oyni suratga olishga harakat qiling. Mashq qilganingizdan va past quvvatli okulyarlardan foydalanish qulay bo'lgandan so'ng, yuqori kattalashtirish uchun kamera adapteridan kuchliroq okulyar bilan foydalanishga harakat qiling.

XUSUSIYATLAR

To'liq xususiyatlar va mahsulot haqida ma'lumot olish uchun tashrif buyuring: www.celestron.com
