Celestron PowerSeeker 60AZ - Teleskop Kullanım Kılavuzu

GİRİŞ

PowerSeeker Serisi, istikrar ve dayanıklılık sağlamak için en yüksek kaliteli malzemelerden yapılmıştır. Tüm bunlar, minimum bakım ile size ömür boyu zevk veren bir teleskop anlamına gelir.

PowerSeeker teleskop serisi, ilk kez satın alanlar için olağanüstü değer sunmak üzere tasarlanmıştır. PowerSeeker serisi, amatör astronomi dünyasına yeni başlayan herkesi heyecanlandıracak geniş optik performansa sahip kompakt ve taşınabilir bir tasarıma sahiptir. Ek olarak, PowerSeeker teleskobunuz, mükemmel yüksek güçlü görüntülemesiyle gözlerinizi açacak karasal gözlemler için idealdir. PowerSeeker teleskopları iki yıl sınırlı garantiye sahiptir. Ayrıntılar için www.celestron.com adresindeki web sitemizi ziyaret edin.

Evrende yolculuğunuza başlamadan önce bu kılavuzu okumak için zaman ayırın. Teleskobunuza alışmak birkaç gözlem seansı alabilir, bu nedenle teleskobunuzun çalışmasını tam olarak öğrenene kadar bu kılavuzu elinizin altında bulundurmalısınız. Kılavuz, her adımla ilgili ayrıntılı bilgilerin yanı sıra, gözlem deneyiminizi olabildiğince basit ve keyifli hale getirmek için gerekli referans materyallerini ve faydalı ipuçlarını verir.

Teleskobunuz size yıllarca eğlenceli ve ödüllendirici gözlemler sunmak için tasarlanmıştır. Ancak, güvenliğinizi sağlamak ve ekipmanınızı korumak için teleskobunuzu kullanmadan önce dikkate almanız gereken birkaç şey vardır.

POWERSEEKER'IN BİRÇOK STANDART ÖZELLİĞİNDEN BAZILARI ŞUNLARDIR:

• Net, keskin görüntüler için tamamen kaplanmış cam optik elemanlar.
• Nesneleri bulmak için kolay işaretleme ile sorunsuz çalışan, sağlam altazimut montajı.
• Önceden monte edilmiş alüminyum tripod, istikrarlı bir platform sağlar.
• Hızlı ve kolay, aletsiz kurulum.
• Gördüğünüzün görüntülerini çekmek için BONUS evrensel akıllı telefon adaptörü (parça #81060)!
• Ücretsiz Starry Night Yazılımı indirme (dahil edilen kod ile).
• Akıllı telefonunuz için ÜCRETSİZ Sky Portal APP (uygulama), size gece gökyüzünün etkileşimli bir haritasını verir.
• Tüm modeller, standart aksesuarlarla astronomik olarak olduğu kadar karasal olarak da kullanılabilir.

UYARI

• Asla çıplak gözle veya bir teleskopla doğrudan Güneş'e bakmayın (uygun güneş filtresine sahip olmadığınız sürece). Kalıcı ve geri dönüşü olmayan göz hasarı meydana gelebilir.

• Asla teleskobunuzu kullanarak güneşin görüntüsünü herhangi bir yüzeye yansıtmayın. İç ısı birikimi, teleskoba ve ona bağlı herhangi bir aksesuara zarar verebilir.
• Asla bir mercek güneş filtresi veya bir Herschel kaması kullanmayın. Teleskopun içindeki ısı birikimi, bu cihazların çatlamasına veya kırılmasına neden olarak filtrelenmemiş güneş ışığının göze geçmesine izin verebilir.
• Teleskopu, çocukların bulunduğu veya teleskobunuzun doğru çalışma prosedürlerine aşina olmayan yetişkinlerin bulunduğu durumlarda gözetimsiz bırakmayın.

GENEL BAKIŞ

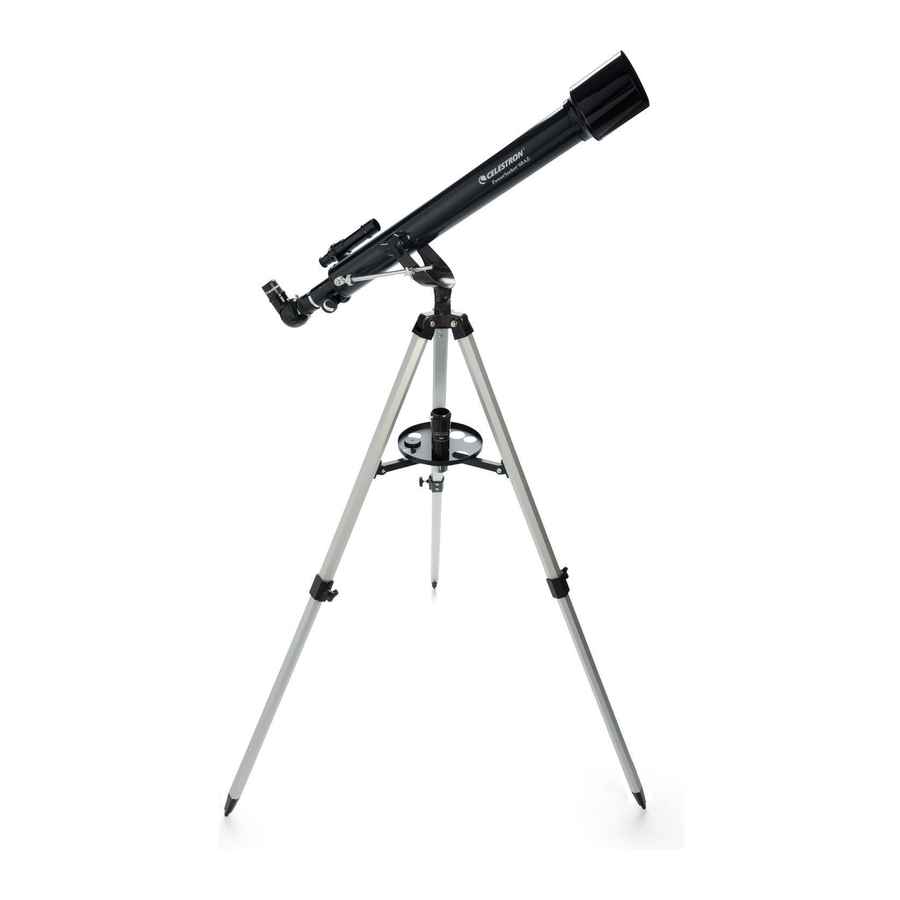

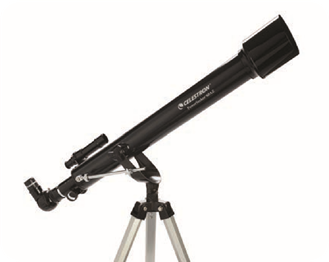

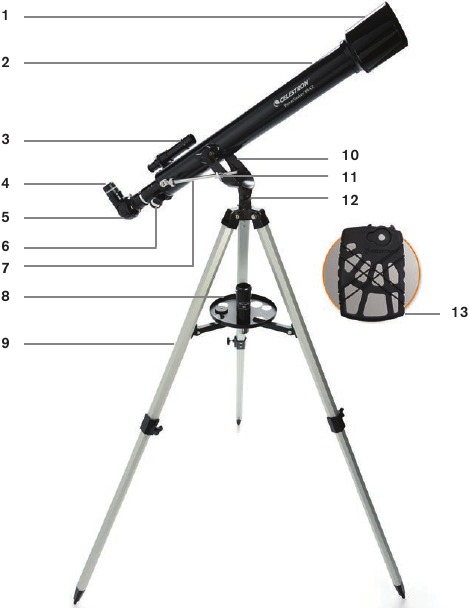

Şekil 1-1 PowerSeeker 60AZ Refraktör

1. Objektif Mercek
2. Teleskop Optik Tüpü
3. Bulucu Dürbün
4. Mercek
5. Köşegen
6. Odak Düğmesi
7. Yükseklik Yavaş Hareket Çubuğu Tertibatı
8. Aksesuar Tepsisi
9. Tripod
10. Alt-Az Montaj
11. Yükseklik Kilitleme Düğmesi
12. Azimut Kilidi
13. Akıllı Telefon Adaptörü

MONTAJ

Bu bölüm, PowerSeeker teleskobunuzun montaj talimatlarını kapsamaktadır. Teleskobunuz ilk kez iç mekanda kurulmalıdır, böylece çeşitli parçaları tanımlamak ve dışarıda denemeden önce doğru montaj prosedürüne aşina olmak kolay olur.

PowerSeeker 60AZ teleskobunuz tek bir kutuda gelir. Kutudaki parçalar optik tüp, altazimut montaj, 20mm göz merceği, 4mm göz merceği, 3x Barlow lens, dik görüntü diyagonali ve evrensel bir akıllı telefon adaptörüdür.

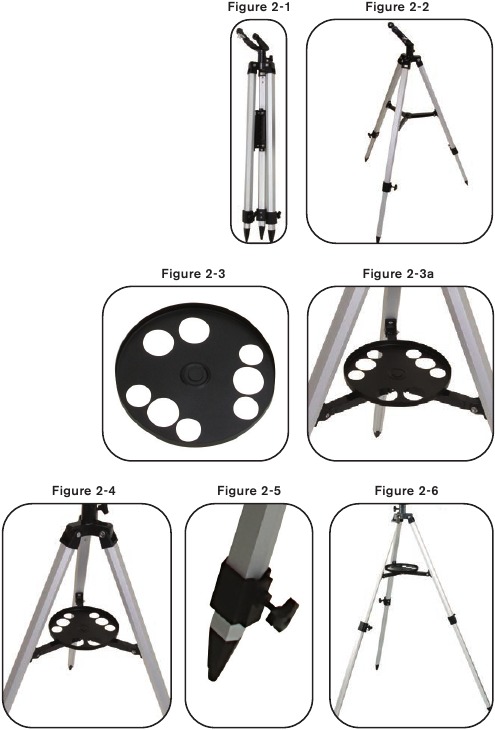

TRİPODUN KURULUMU

1. Tripodu kutudan çıkarın (Şekil 2-1). Tripod önceden monte edilmiş olarak gelir, bu nedenle kurulumu çok kolaydır.
2. Tripodu dik tutun ve tripod ayaklarını birbirinden ayırın her bir ayak tamamen uzayana kadar ve ardından tripod ayak desteğine hafifçe bastırın (Şekil 2-2). Tripodun en üst kısmına tripod başlığı denir.
3. Ardından, tripod aksesuar tepsisini (Şekil 2-3) tripod ayak desteğine (Şekil 2-2'nin ortası) takacağız.
4. Tripod tepsisinin altında, ortasına bağlı bir vida bulunur. Vida, saat yönünde çevirerek tripod ayak desteğinin ortasındaki dişli bir deliğe takılır.
   NOT: Takmayı kolaylaştırmak için tripod ayak desteğini hafifçe yukarı çekin.
   Tepsiyi elle sıkılana kadar çevirmeye devam edin - tepsiyi aşırı sıkmayın.
5. Tripod şimdi tamamen monte edildi (Şekil 2-4).
6. Tripod ayaklarını istediğiniz yüksekliğe kadar uzatabilirsiniz. En düşük seviyede, yükseklik yaklaşık 27" (69 cm) ve yaklaşık 47" (119 cm)'ye kadar uzar. Her bir ayağın altındaki tripod ayak kilitleme düğmelerini (Şekil 2-5) saat yönünün tersine çevirerek açın ve ayakları istediğiniz yüksekliğe çekin ve ardından düğmeleri sıkıca kilitleyin. Tamamen uzatılmış bir tripod, Şekil 2-6'daki görüntüye benzer görünür.
7. Tripod, en düşük yüksekliklerde en sert ve kararlı olacaktır.

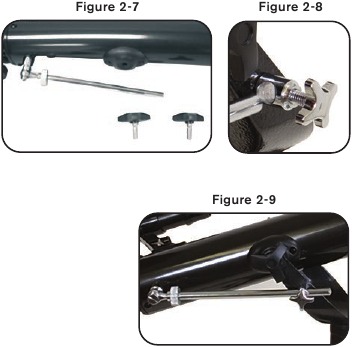

TELESKOP TÜPÜNÜN MONTAJA BAĞLANMASI

Teleskop optik tüpü, altazimut montaja irtifa yavaş hareket çubuğu düzeneği ve ilgili düğmelerle bağlanır. Başlamadan önce, objektif lens kapağını çıkarın. Teleskop tüpünü montaja monte etmek için:

1. Optik tüpü kaplayan koruyucu kağıdı çıkarın.
2. Teleskop optik tüpünü boyunduruk (altazimut) montajının içine, irtifa yavaş hareket çubuğu düzeneği irtifa kilitleme vidasıyla aynı tarafta olacak şekilde yerleştirin (bkz. Şekil 1-1).
3. İrtifa kilitleme düğmesini dışarı doğru çevirin, böylece delik halkalı cıvatada açıkta kalsın (bkz. Şekil 2-8).
4. Düzeneğin çubuğunu halkalı cıvatadan geçirin ve ardından irtifa kilitleme düğmesini sıkın - Şekil 2-9.
5. Montajın üstünden optik tüpteki dişli deliklere iki düğmeyi (montajın her iki tarafında birer tane) geçirin ve sıkın - Şekil 2-7.

TELESKOBUN ELLE HAREKET ETTİRİLMESİ

PowerSeeker Alt-Az montajını istediğiniz yere hareket ettirmek kolaydır. Yukarı ve aşağı (irtifa), irtifa kilitleme düğmesi (Şekil 2-12) ile kontrol edilir. Yan yana (azimut), azimut kilitleme düğmesi (Şekil 2-12) ile kontrol edilir. Her iki düğme de gevşek olduğunda, nesnelerinizi kolayca bulabilirsiniz (bulucu dürbün aracılığıyla) ve ardından kontrolleri kilitleyebilirsiniz.

İrtifada ince ayar yapmak için, irtifa yavaş hareket çubuğunun tırtıklı halkasını (irtifa kilidi sıkı olduğunda) her iki yönde de çevirirsiniz - bkz. Şekil 2-9.

NOT: İrtifa kilitleme düğmesini sıkmadan önce, aradığınız konum bulucu dürbünde bulunmalıdır.

DİYAGONAL VE GÖZ MERCEĞİNİN TAKILMASI (REFRAKTÖR)

Diyagonal, ışığı refraktörün ışık yoluna dik açıyla saptıran bir prizmadır. Bu, doğrudan bakmanız gerekenden daha rahat bir pozisyonda gözlem yapmanızı sağlar. Bu diyagonal, görüntüyü yukarı doğru ve doğru şekilde sola-sağa yönlendirmek için düzelten bir dik görüntü modelidir, bu da karasal gözlem için kullanımı çok daha kolaydır. Ayrıca, diyagonal sizin için en uygun olan herhangi bir konuma döndürülebilir. Diyagonal ve göz merceğini takmak için:

1. Diyagonalin küçük namlusunu refraktör üzerindeki odak tüpünün 1,25" göz merceği adaptörüne yerleştirin - Şekil 2-13. Kurulumdan önce göz merceği adaptöründeki iki başparmak vidasının odaklayıcı tüpüne çıkmadığından ve tıkaç kapağının göz merceği adaptöründen çıkarıldığından emin olun. Yerine oturduktan sonra, diyagonali yerinde tutmak için başparmak vidalarını sıkın.

2. Göz merceklerinden birinin krom namlu ucunu diyagonale yerleştirin ve başparmak vidasını sıkın. Yine, bunu yaparken başparmak vidasının göz merceğini takmadan önce diyagonale çıkmadığından emin olun.
3. Göz mercekleri, yukarıdaki 2. adımda belirtilen prosedürü tersine çevirerek diğer odak uzunluklarına değiştirilebilir.

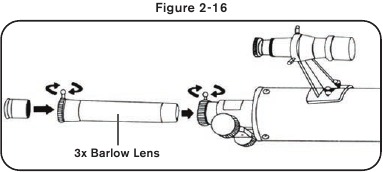

BARLOW LENSİNİN TAKILMASI VE KULLANILMASI

Teleskobunuz ayrıca her göz merceğinin büyütme gücünü üç katına çıkaran 3x Barlow Lensi ile birlikte gelir. Barlow lensini kullanmak için diyagonali çıkarın ve Barlow'u doğrudan odaklayıcı tüpüne yerleştirin. Ardından görüntüleme için bir göz merceğini Barlow lensine yerleştirirsiniz. Ayrıca, diyagonali Barlow lensine yerleştirebilir ve ardından diyagonalde bir göz merceği kullanabilirsiniz, ancak tüm göz mercekleriyle odağa ulaşamayabilirsiniz.

NOT: Odaklanması daha kolay olacağından, düşük güçlü bir göz merceği kullanarak başlayın.

BULUCU DÜRBÜNÜN TAKILMASI

Bulucu dürbünü takmak için:

1. Bulucu dürbünü bulun (bulucu dürbün braketinin içine monte edilecektir) - bkz. Şekil 1-1 ve 1-2.
2. Optik tüpteki dişli direklerdeki tırtıklı somunları çıkarın - bkz. Şekil 2-17.

3. Bulucu dürbün braketini, optik tüpten çıkan direklerin üzerine yerleştirerek ve ardından yerinde tutarak tırtıklı somunları takıp sıkıştırarak monte edin.
4. Bulucu dürbünün, daha büyük çaplı lensin optik tüpün önüne doğru bakacak şekilde yönlendirilmesi gerektiğini unutmayın.
5. Bulucu dürbünün her iki ucundaki lens kapaklarını çıkarın.

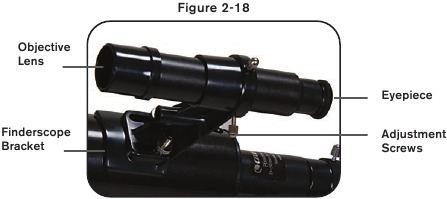

BULUCU DÜRBÜNÜN AYARLANMASI

Bulucu dürbünü ayarlamak için aşağıdaki adımları kullanın:

1. Uzak bir gündüz nesnesi bulun ve ana teleskopta düşük güçlü (20 mm) bir göz merceğinde ortalayın.
2. Bulucu dürbünden (bulucu dürbünün göz merceği ucundan) bakın ve aynı nesnenin konumunu fark edin.
3. Ana teleskopu hareket ettirmeden, bulucu dürbün braketinin etrafında bulunan ayar başparmak vidalarını, bulucu dürbünün artı işaretleri ana teleskopla seçilen nesnede ortalanana kadar çevirin.

TEMEL AKILLI TELEFON ADAPTÖRÜNÜ KULLANMA

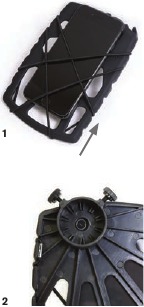

1. Bungee kayışlarını kaldırın ve akıllı telefonunuzu kayışlar ile adaptör arasına, kamera açıklıktan bakacak şekilde kaydırın. Kayışlar, cihazı adaptöre karşı tutmak için bol miktarda gerginlik sağlamalıdır ve siyah kauçuklu yüzey, telefonun etrafta kaymasını önlemek için yeterli sürtünme sağlayacaktır.
   İPUCU: Akıllı telefonunuzun tasarımına bağlı olarak, kamera cihazın ortasında veya bir köşesinde olabilir. Telefonu daha iyi sabitlemek için bungee kayışlarının açısını değiştirmek isteyebilirsiniz. Adaptörün kenarında seçilebilecek altı farklı bağlantı noktası vardır. En iyi sonuçları elde etmek için bunları farklı bağlantı noktalarına yeniden konumlandırın.
2. Adaptörü çevirin ve kamera lensinizin lens kapağındaki açıklıkta ortalandığından emin olun. Bunu ne kadar iyi ortalarsanız, teleskop aracılığıyla görüntü almak o kadar kolay olacaktır.

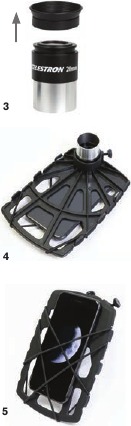

3. 1,25" göz merceğini alın ve gerekirse lastik göz kabını düz bir şekilde çekerek çıkarın göz merceği gövdesinden.
4. Adaptörün iç kısmındaki göz merceği tutucusunda bulunan ayar vidalarını gevşetin. Yerleştirin göz merceğinin siyah kısmını göz merceği tutucusuna yerleştirin ve göz merceğini yerinde sabitlemek için vidaları sıkın.
5. Şimdi telefonu ve göz merceğini takılı olan adaptörü alın ve krom göz merceğinin namlusunu teleskopun odaklayıcısının arkasındaki diyagonale yerleştirin. Diyagonaldeki ayar vidalarını sıkarak yerinde sabitleyin.
6. Akıllı telefonunuzda kamera uygulamanızı etkinleştirin ve tıpkı göz merceğinde olduğu gibi odağı ayarlayın, bu sefer ekranınızda görünen görüntüyü kullanarak.
   NOT: Telefonun flaşını kapattığınızdan emin olun.
7. Görüntü keskin göründüğünde görüntünüzü çekin. Bunu önce gündüz denemek en iyisidir, ardından, her şey doğru şekilde kurulduktan sonra, dışarı çıkarın ve Ay'ı çekmeyi deneyin. Pratik yaptıktan ve düşük güçlü göz merceklerini kullanmaktan rahat ettikten sonra, daha yüksek büyütme için kamera adaptörünü daha güçlü bir göz merceğiyle kullanmayı deneyin.

ÖZELLİKLER

For complete specifications and product information, visit: www.celestron.com (Tam özellikler ve ürün bilgileri için ziyaret edin:)

© 2020 Celestron • Tüm hakları saklıdır
celestron.com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 USA

Product design and specifications are subject to change without prior notification. (Ürün tasarımı ve özellikleri önceden bildirimde bulunmaksızın değiştirilebilir.)

Designed and intended for those 13 years of age and older. (13 yaş ve üzeri kişiler için tasarlanmış ve amaçlanmıştır.)
