PENDAHULUAN

Seri PowerSeeker terbuat dari bahan berkualitas tinggi untuk memastikan stabilitas dan daya tahan. Semua ini menambah teleskop yang memberi Anda kesenangan seumur hidup dengan perawatan minimal.

Lini teleskop PowerSeeker dirancang untuk pembeli pertama kali yang menawarkan nilai luar biasa. Seri PowerSeeker memiliki desain yang ringkas dan portabel dengan kinerja optik yang cukup untuk menggairahkan setiap pendatang baru ke dunia astronomi amatir. Selain itu, teleskop PowerSeeker Anda sangat ideal untuk pengamatan terestrial yang akan membuka mata Anda dengan tampilan daya tinggi yang luar biasa. Teleskop PowerSeeker memiliki garansi terbatas selama dua tahun. Untuk detailnya, lihat situs web kami di www.celestron.com.

Luangkan waktu untuk membaca panduan ini sebelum memulai perjalanan Anda melalui Alam Semesta. Mungkin diperlukan beberapa sesi pengamatan untuk membiasakan diri dengan teleskop Anda, jadi Anda harus menyimpan panduan ini di dekat Anda sampai Anda sepenuhnya menguasai pengoperasian teleskop Anda. Panduan ini memberikan informasi terperinci mengenai setiap langkah serta bahan referensi yang diperlukan dan petunjuk bermanfaat untuk membuat pengalaman pengamatan Anda sesederhana dan senyenangkan mungkin.

Teleskop Anda dirancang untuk memberi Anda kesenangan dan pengamatan yang bermanfaat selama bertahun-tahun. Namun, ada beberapa hal yang perlu dipertimbangkan sebelum menggunakan teleskop Anda yang akan memastikan keselamatan Anda dan melindungi peralatan Anda.

BEBERAPA FITUR STANDAR DARI POWERSEEKER MELIPUTI:

• Semua elemen optik kaca berlapis untuk gambar yang jernih dan tajam.
• Pemasangan altazimuth yang berfungsi halus dan kaku dengan penunjukan yang mudah untuk menemukan objek.
• Tripod aluminium pra-rakitan memastikan platform yang stabil.
• Pemasangan cepat dan mudah tanpa alat.
• Adaptor ponsel pintar universal BONUS (bagian #81060) untuk mengambil gambar dari apa yang Anda lihat!
• Unduhan Perangkat Lunak Starry Night GRATIS dengan kode yang disertakan.
• Aplikasi Sky Portal GRATIS untuk ponsel pintar Anda memberi Anda peta interaktif langit malam.
• Semua model dapat digunakan secara terestrial maupun astronomi dengan aksesori standar yang disertakan.

PERINGATAN

• Jangan pernah melihat langsung ke Matahari dengan mata telanjang atau dengan teleskop (kecuali Anda memiliki filter matahari yang tepat). Kerusakan mata permanen dan tidak dapat diperbaiki dapat terjadi.

• Jangan pernah menggunakan teleskop Anda untuk memproyeksikan gambar matahari ke permukaan apa pun. Penumpukan panas internal dapat merusak teleskop dan aksesori apa pun yang terpasang padanya.
• Jangan pernah menggunakan filter matahari lensa mata atau baji Herschel. Penumpukan panas internal di dalam teleskop dapat menyebabkan perangkat ini retak atau pecah, sehingga memungkinkan sinar matahari yang tidak tersaring masuk ke mata.
• Jangan tinggalkan teleskop tanpa pengawasan, baik saat ada anak-anak atau dengan orang dewasa yang mungkin tidak terbiasa dengan prosedur pengoperasian teleskop Anda yang benar.

IKHTISAR

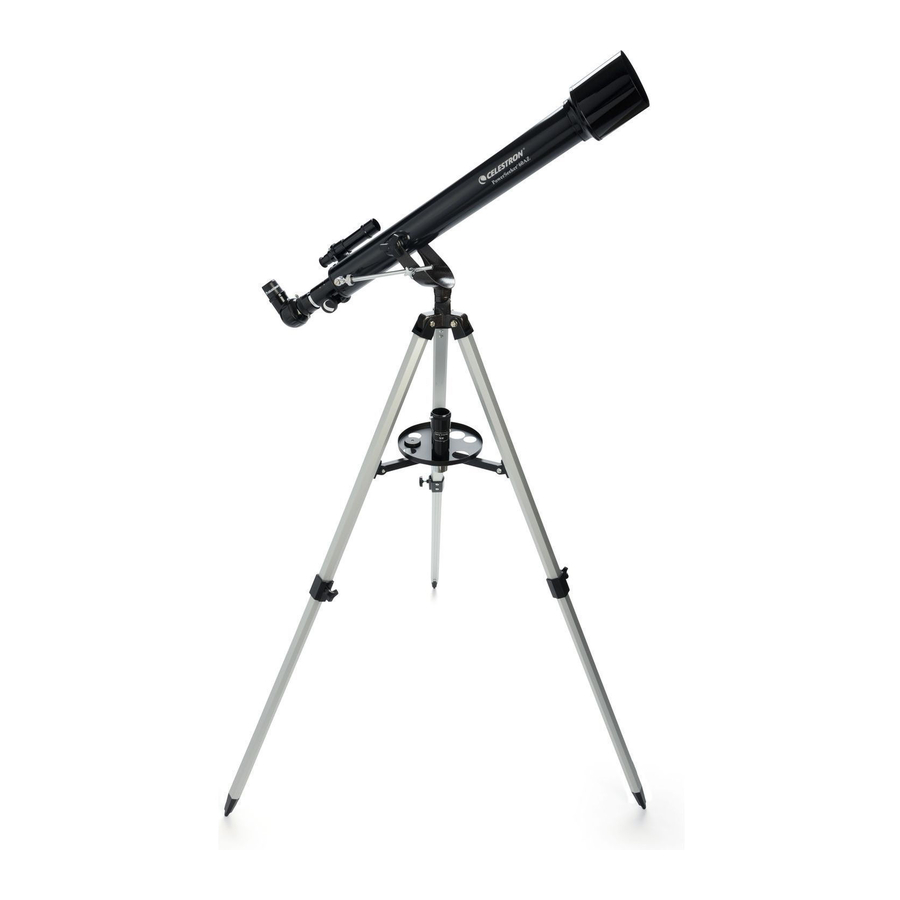

Gambar 1-1 Refraktor PowerSeeker 60AZ

1. Lensa Objektif
2. Tabung Optik Teleskop
3. Finderscope
4. Lensa Mata
5. Diagonal
6. Kenop Fokus
7. Rakitan Batang Gerakan Lambat Ketinggian
8. Baki Aksesori
9. Tripod
10. Dudukan Alt-Az
11. Kenop Pengunci Ketinggian
12. Kunci Azimuth
13. Adaptor Ponsel Pintar

PERAKITAN

Bagian ini membahas instruksi perakitan untuk teleskop PowerSeeker Anda. Teleskop Anda harus dipasang di dalam ruangan untuk pertama kalinya sehingga mudah untuk mengidentifikasi berbagai bagian dan membiasakan diri dengan prosedur perakitan yang benar sebelum mencobanya di luar ruangan.

Teleskop PowerSeeker 60AZ Anda hadir dalam satu kotak. Bagian-bagian di dalam kotak tersebut adalah tabung optik, dudukan altazimuth, lensa okuler 20mm, lensa okuler 4mm, lensa Barlow 3x, diagonal gambar tegak, dan adaptor ponsel cerdas universal.

MENYIAPKAN TRIPOD

1. Keluarkan tripod dari kotak (Gambar 2-1). Tripod sudah dirakit sebelumnya sehingga penyetelan sangat mudah.
2. Tegakkan tripod dan tarik kaki-kaki tripod hingga setiap kaki terentang sepenuhnya dan kemudian tekan sedikit penyangga kaki tripod (Gambar 2-2). Bagian paling atas tripod disebut kepala tripod.
3. Selanjutnya, kita akan memasang baki aksesori tripod (Gambar 2-3) ke penyangga kaki tripod (tengah Gambar 2-2).
4. Di bagian bawah baki tripod terdapat sekrup yang terpasang di tengah. Sekrup tersebut terpasang ke lubang berulir di tengah penyangga kaki tripod dengan memutarnya searah jarum jam.
   CATATAN: Tarik sedikit penyangga kaki tripod untuk memudahkan pemasangan.
   Terus putar baki hingga kencang dengan tangan – jangan terlalu kencang.
5. Tripod sekarang telah terpasang sepenuhnya (Gambar 2-4).
6. Anda dapat memperpanjang kaki-kaki tripod hingga ketinggian yang Anda inginkan. Pada level terendah, tingginya sekitar 27" (69 cm) dan memanjang hingga sekitar 47" (119 cm). Anda membuka kunci kenop pengunci kaki tripod di bagian bawah setiap kaki (Gambar 2-5) dengan memutarnya berlawanan arah jarum jam dan menarik kaki keluar hingga ketinggian yang Anda inginkan, lalu kunci kenop dengan aman. Tripod yang diperpanjang sepenuhnya terlihat mirip dengan gambar pada Gambar 2-6.
7. Tripod akan menjadi yang paling kaku dan stabil pada ketinggian yang lebih rendah.

MEMASANG TABUNG TELESKOP KE DUDUKAN

Tabung optik teleskop terpasang ke dudukan altazimuth dengan rakitan batang gerakan lambat ketinggian dan kenop masing-masing. Sebelum memulai, lepaskan tutup lensa objektif. Untuk memasang tabung teleskop ke dudukan:

1. Lepaskan kertas pelindung yang menutupi tabung optik.
2. Letakkan tabung optik teleskop di dalam dudukan yoke (altazimuth) sehingga rakitan batang gerakan lambat ketinggian berada di sisi yang sama dengan sekrup pengunci ketinggian (lihat Gambar 1-1).
3. Kendurkan kenop pengunci ketinggian sehingga lubang terlihat jelas di baut mata (lihat Gambar 2-8).
4. Masukkan batang rakitan melalui baut mata dan kemudian kencangkan kenop pengunci ketinggian – Gambar 2-9.
5. Kencangkan dua kenop (satu di kedua sisi dudukan) melalui bagian atas dudukan ke dalam lubang berulir di tabung optik dan kencangkan – Gambar 2-7.

MENGGERAKKAN TELESKOP SECARA MANUAL

Dudukan PowerSeeker Alt-Az mudah dipindahkan ke mana pun Anda ingin mengarahkannya. Atas dan bawah (ketinggian) dikendalikan oleh kenop pengunci ketinggian (Gambar 2-12). Sisi ke sisi (azimuth) dikendalikan oleh kenop pengunci azimuth (Gambar 2-12). Ketika kedua kenop longgar, Anda dapat menemukan objek Anda dengan mudah (melalui finderscope) dan kemudian mengunci kontrolnya.

Untuk penyesuaian halus dalam ketinggian, Anda memutar cincin knurled dari batang gerakan lambat ketinggian (ketika kunci ketinggian kencang) di kedua arah – lihat Gambar 2-9.

CATATAN: Sebelum mengencangkan kenop pengunci ketinggian, lokasi yang Anda cari harus terletak di finderscope.

MEMASANG DIAGONAL DAN LENSA OKULER (REFRAKTOR)

Diagonal adalah prisma yang membelokkan cahaya pada sudut kanan ke jalur cahaya refraktor. Ini memungkinkan Anda untuk mengamati dalam posisi yang lebih nyaman daripada jika Anda harus melihat lurus. Diagonal ini adalah model gambar tegak yang mengoreksi gambar agar sisi kanan menghadap ke atas dan berorientasi dengan benar dari kiri ke kanan yang jauh lebih mudah digunakan untuk pengamatan terestrial. Juga, diagonal dapat diputar ke posisi apa pun yang paling menguntungkan bagi Anda. Untuk memasang diagonal dan lensa okuler:

1. Masukkan laras kecil diagonal ke adaptor lensa okuler 1,25" dari tabung fokus pada refraktor – Gambar 2-13. Pastikan kedua sekrup jempol pada adaptor lensa okuler tidak menonjol ke dalam tabung pemfokus sebelum pemasangan dan tutup penyumbat dilepas dari adaptor lensa okuler. Setelah terpasang, kencangkan sekrup jempol untuk menahan diagonal pada tempatnya.

2. Masukkan ujung laras krom salah satu lensa okuler ke dalam diagonal dan kencangkan sekrup jempol. Sekali lagi, ketika melakukan ini, pastikan sekrup jempol tidak menonjol ke dalam diagonal sebelum memasukkan lensa okuler.
3. Lensa okuler dapat diubah ke panjang fokus lain dengan membalikkan prosedur pada langkah 2 di atas.

MEMASANG DAN MENGGUNAKAN LENSA BARLOW

Teleskop Anda juga dilengkapi dengan Lensa Barlow 3x yang melipatgandakan daya pembesaran setiap lensa okuler. Untuk menggunakan lensa Barlow, lepaskan diagonal dan masukkan Barlow langsung ke tabung pemfokus. Anda kemudian memasukkan lensa okuler ke dalam lensa Barlow untuk melihat. Anda juga dapat memasukkan diagonal ke dalam lensa Barlow dan kemudian menggunakan lensa okuler di diagonal, tetapi Anda mungkin tidak dapat mencapai fokus dengan semua lensa okuler.

CATATAN: Mulailah dengan menggunakan lensa okuler daya rendah karena akan lebih mudah untuk fokus.

MEMASANG FINDERSCOPE

Untuk memasang finderscope:

1. Temukan finderscope (itu akan dipasang di dalam braket finderscope) – lihat Gambar 1-1 dan 1-2.
2. Lepaskan mur knurled pada tiang berulir pada tabung optik – lihat Gambar 2-17.

3. Pasang braket finderscope dengan meletakkannya di atas tiang yang menonjol dari tabung optik dan kemudian menahannya di tempatnya, pasang mur knurled dan kencangkan.
4. Perhatikan bahwa finderscope harus diorientasikan sehingga lensa berdiameter lebih besar menghadap ke depan tabung optik.
5. Lepaskan tutup lensa dari kedua ujung finderscope.

MENYELARASKAN FINDERSCOPE

Gunakan langkah-langkah berikut untuk menyelaraskan finderscope:

1. Temukan objek siang hari yang jauh dan pusatkan di lensa okuler daya rendah (20mm) di teleskop utama.
2. Lihat melalui finderscope (ujung lensa okuler finderscope) dan perhatikan posisi objek yang sama.
3. Tanpa menggerakkan teleskop utama, putar sekrup jempol penyesuaian yang terletak di sekitar braket finderscope hingga garis bidik finderscope dipusatkan pada objek yang dipilih dengan teleskop utama.

MENGGUNAKAN ADAPTOR PONSEL CERDAS DASAR

1. Angkat tali bungee dan geser ponsel cerdas Anda di antara tali dan adaptor sehingga kamera melihat melalui lubang kamera. Tali harus memberikan banyak ketegangan untuk menahan perangkat terhadap adaptor dan permukaan karet hitam akan memberikan gesekan yang cukup untuk mencegah ponsel bergeser.
   PETUNJUK: Tergantung pada desain ponsel cerdas Anda, kamera mungkin berada di tengah perangkat atau di salah satu sudut. Anda mungkin ingin mengubah sudut tali bungee untuk mengamankan ponsel dengan lebih baik. Ada enam titik jangkar yang berbeda untuk dipilih di sekeliling tepi adaptor. Cukup posisikan ulang ke titik jangkar yang berbeda untuk mencapai hasil terbaik.
2. Balikkan adaptor dan pastikan lensa kamera Anda berada di tengah lubang di tutup lensa. Semakin baik Anda memusatkan ini, semakin mudah untuk mengambil gambar melalui teleskop.
3. Ambil lensa okuler 1,25" dan jika perlu lepaskan penutup mata karet dengan menariknya lurus dari badan lensa okuler.
4. Kendurkan sekrup set yang terletak di dudukan lensa okuler di bagian dalam adaptor. Letakkan bagian hitam lensa okuler ke dalam dudukan lensa okuler dan kencangkan sekrup untuk mengamankan lensa okuler di tempatnya.
5. Sekarang ambil adaptor dengan ponsel dan lensa okuler yang terpasang dan masukkan krom laras lensa okuler ke dalam diagonal di bagian belakang pemfokus teleskop. Amankan di tempatnya dengan mengencangkan sekrup set pada diagonal.
6. Aktifkan aplikasi kamera di ponsel cerdas Anda dan sesuaikan fokus, seperti yang Anda lakukan lensa okuler, kali ini menggunakan gambar yang muncul di layar Anda.
   CATATAN: Pastikan Anda mematikan lampu kilat ponsel.
7. Ketika gambar tampak tajam, ambil gambar Anda. Yang terbaik adalah mencoba ini di siang hari terlebih dahulu, kemudian, setelah semuanya diatur dengan benar, bawa keluar dan coba bidik Bulan. Setelah Anda berlatih dan merasa nyaman menggunakan lensa okuler daya rendah, coba gunakan adaptor kamera dengan lensa okuler yang lebih kuat untuk pembesaran yang lebih tinggi.

SPESIFIKASI

Untuk spesifikasi lengkap dan informasi produk, kunjungi: www.celestron.com

© 2020 Celestron • Semua hak dilindungi undang-undang
celestron.com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 USA

Desain dan spesifikasi produk dapat berubah tanpa pemberitahuan sebelumnya.
