Celestron PowerSeeker 60AZ - Manuali i Teleskopit

HYRJE

Seria PowerSeeker është bërë nga materialet me cilësinë më të lartë për të siguruar qëndrueshmëri dhe qëndrueshmëri. E gjithë kjo shtohet në një teleskop që ju jep një jetë të tërë kënaqësi me një minimum mirëmbajtjeje.

Linja e teleskopëve PowerSeeker u projektua për blerësin e parë duke ofruar vlerë të jashtëzakonshme. Seria PowerSeeker përmban një dizajn kompakt dhe të lëvizshëm me performancë të gjerë optike për të emocionuar çdo të sapoardhur në botën e astronomisë amatore. Përveç kësaj, teleskopi juaj PowerSeeker është ideal për vëzhgime tokësore, të cilat do t'i hapin sytë me shikimin e tij të shkëlqyer me fuqi të lartë. Teleskopët PowerSeeker kanë një garanci të kufizuar dyvjeçare. Për detaje shihni faqen tonë të internetit në www.celestron.com.

Merrni kohë për të lexuar këtë manual përpara se të nisni udhëtimin tuaj nëpër Univers. Mund të duhen disa sesione vëzhgimi për t'u njohur me teleskopin tuaj, ndaj duhet ta mbani këtë manual afër derisa të keni zotëruar plotësisht funksionimin e teleskopit tuaj. Manuali jep informacion të detajuar në lidhje me çdo hap, si dhe materialin e nevojshëm të referencës dhe këshilla të dobishme për ta bërë përvojën tuaj të vëzhgimit sa më të thjeshtë dhe të këndshme të jetë e mundur.

Teleskopi juaj është projektuar t'ju japë vite argëtimi dhe vëzhgime shpërblyese. Megjithatë, ka disa gjëra që duhen marrë parasysh përpara se të përdorni teleskopin tuaj, të cilat do të sigurojnë sigurinë tuaj dhe do të mbrojnë pajisjen tuaj.

DISA NGA SHUMË TIPARE STANDARD TË POWERSEEKER PËRFSHIJNË:

• Të gjitha elementet optike të xhamit të veshur për imazhe të qarta dhe të mprehta.
• Funksionimi i qetë, montimi i ngurtë altazimuth me tregim të lehtë për vendndodhjen e objekteve.
• Tripodi i para-montuar i aluminit siguron një platformë të qëndrueshme.
• Konfigurim i shpejtë dhe i lehtë pa mjete.
• Adapteri universal BONUS për smartphone (pjesa nr. 81060) për të bërë fotografi të asaj që shihni!
• Shkarkimi FALAS i programit Starry Night me kodin e përfshirë.
• Aplikacioni FALAS Sky Portal për smartphone-in tuaj ju jep një hartë interaktive të qiellit të natës.
• Të gjitha modelet mund të përdoren tokësisht si dhe astronomikisht me aksesorët standardë të përfshirë.

KUJDES

• Mos shikoni kurrë drejtpërdrejt në Diell me sy të lirë ose me teleskop (nëse nuk keni filtrin e duhur diellor). Mund të rezultojë dëmtim i përhershëm dhe i pakthyeshëm i syrit.

• Mos e përdorni kurrë teleskopin tuaj për të projektuar një imazh të diellit në ndonjë sipërfaqe. Grumbullimi i nxehtësisë së brendshme mund të dëmtojë teleskopin dhe çdo aksesor të bashkangjitur në të.
• Mos përdorni kurrë një filtër diellor të okularit ose një pykë Herschel. Grumbullimi i nxehtësisë së brendshme brenda teleskopit mund t'i bëjë këto pajisje të çahen ose të thyhen, duke lejuar që rrezet e diellit të pafiltruara të kalojnë në sy.
• Mos e lini teleskopin pa mbikëqyrje, as kur janë të pranishëm fëmijët dhe as me të rritur që mund të mos jenë të njohur me procedurat e sakta të funksionimit të teleskopit tuaj.

MBLEDHJE E PËRGJITHSHME

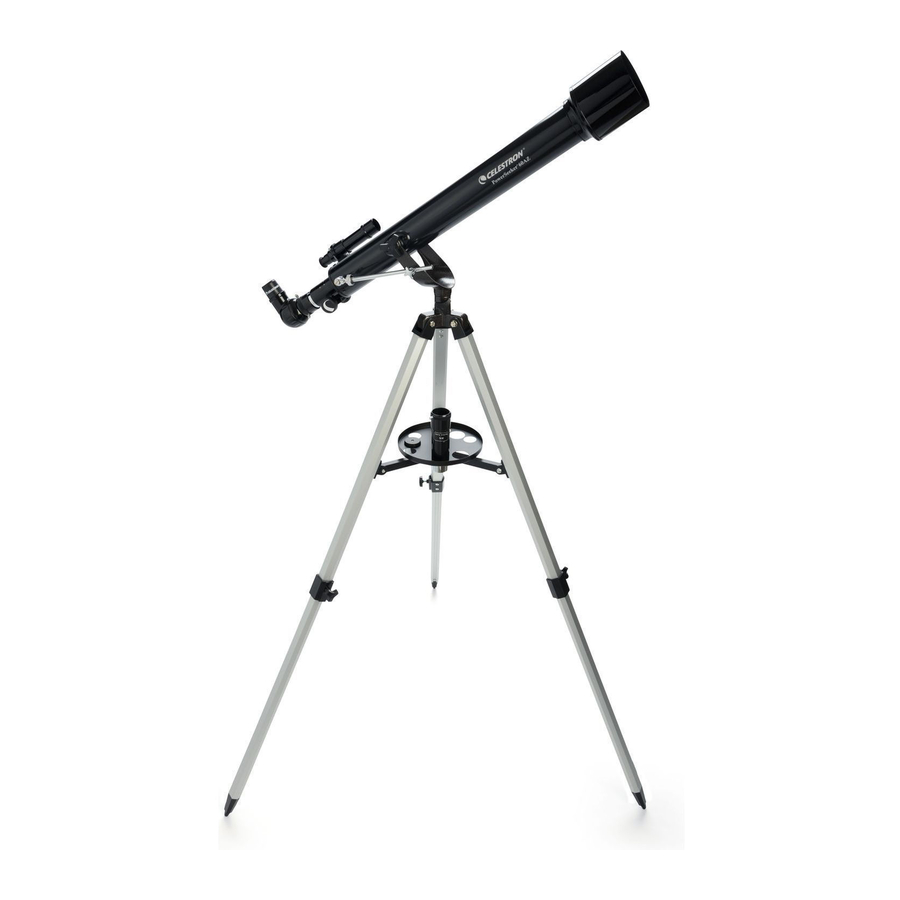

Figura 1-1 Refraktori PowerSeeker 60AZ

1. Lentë objektivi
2. Tub optik teleskopi
3. Gjetësi
4. Okular
5. Diagonal
6. Çelës fokusimi
7. Montimi i shkopit të lëvizjes së ngadaltë të lartësisë
8. Tabaka aksesorëve
9. Tripod
10. Montimi Alt-Az
11. Çelësi i kyçjes së lartësisë
12. Kyçja e azimutit
13. Përshtatës për smartphone

MONTIMI

Kjo seksion mbulon udhëzimet e montimit për teleskopin tuaj PowerSeeker. Teleskopi juaj duhet të vendoset brenda herën e parë në mënyrë që të jetë e lehtë të identifikohen pjesët e ndryshme dhe të njiheni me procedurën e saktë të montimit përpara se ta provoni atë jashtë.

Teleskopi juaj PowerSeeker 60AZ vjen në një kuti. Pjesët në kuti janë tubi optik, montimi altazimuth, okular 20mm, okular 4mm, lente Barlow 3x, diagonale e figurës së drejtë dhe një përshtatës universal për smartphone.

VENDOSJA E TREMBËDHËMBËSHIT

1. Hiqeni trekëmbëshin nga kutia (Figura 2-1). Trekëmbëshi vjen i para-montuar në mënyrë që vendosja të jetë shumë e lehtë.
2. Qëndroni trekëmbëshin drejt dhe tërhiqni këmbët e trekëmbëshit veçmas derisa çdo këmbë të zgjatet plotësisht dhe më pas shtyjeni pak poshtë mbajtësen e këmbës së trekëmbëshit (Figura 2-2). Pjesa e sipërme e trekëmbëshit quhet koka e trekëmbëshit.
3. Më pas, do të instalojmë tabakën e aksesorëve të trekëmbëshit (Figura 2-3) në mbajtësen e këmbës së trekëmbëshit (qendra e Figurës 2-2).
4. Në pjesën e poshtme të tabakasë së trekëmbëshit është një vidë e bashkangjitur në qendër. Vida ngjitet në një vrimë me fileto në qendër të mbajtëses së këmbës së trekëmbëshit duke e kthyer atë në drejtim të akrepave të orës.
   SHËNIM: Tërhiqeni lart pak mbajtësen e këmbës së trekëmbëshit për ta bërë të lehtë ngjitjen.
   Vazhdoni ta ktheni tabakanë derisa të jetë e shtrënguar me dorë – mos e shtrëngoni shumë tabakanë.
5. Trekëmbëshi tani është montuar plotësisht (Figura 2-4).
6. Mund të zgjasni këmbët e trekëmbëshit në lartësinë që dëshironi. Në nivelin më të ulët, lartësia është rreth 27" (69 cm) dhe zgjatet në rreth 47" (119 cm). Ju zhbllokoni butonat e kyçjes së këmbës së trekëmbëshit në fund të secilës këmbë (Figura 2-5) duke i kthyer ato në drejtim të kundërt të akrepave të orës dhe tërhiqni këmbët deri në lartësinë që dëshironi dhe më pas kyçni mirë butonat. Një trekëmbësh i zgjatur plotësisht duket i ngjashëm me imazhin në Figurën 2-6.
7. Trekëmbëshi do të jetë më i ngurtë dhe i qëndrueshëm në lartësitë më të ulëta.

BASHKËNGJITJA E TUBIT TË TELESKOPIT NË MONTUES

Tubi optik i teleskopit ngjitet në montuesin altazimuth me montimin e shufrave të lëvizjes së ngadaltë të lartësisë dhe butonave përkatës. Përpara se të filloni, hiqni kapakun e lentes objektive. Për të montuar tubin e teleskopit në montues:

1. Hiqeni letrën mbrojtëse që mbulon tubin optik.
2. Vendoseni tubin optik të teleskopit brenda montuesit të zgjedhës (altazimuth) në mënyrë që montimi i shufrave të lëvizjes së ngadaltë të lartësisë të jetë në të njëjtën anë me vidën kyçëse të lartësisë (shih Figurën 1-1).
3. Futeni jashtë sustën kyçëse të lartësisë në mënyrë që vrima të jetë e qartë në bulonën e syrit (shih Figurën 2-8).
4. Vendoseni shufren e montimit nëpër bulonën e syrit dhe më pas shtrëngojeni sustën kyçëse të lartësisë – Figura 2-9.
5. Kaloni dy sustat (njëra në të dy anët e montuesit) nëpër pjesën e sipërme të montuesit në vrimat me fileto në tubin optik dhe shtrëngojini – Figura 2-7.

LËVIZJA E TELESKOPIT MANUALISHT

Montuesi PowerSeeker Alt-Az është i lehtë për t'u lëvizur kudo që dëshironi ta drejtoni. Lart e poshtë (lartësia) kontrollohet nga susta kyçëse e lartësisë (Figura 2-12). Nga njëra anë në tjetrën (azimut) kontrollohet nga susta e kyçjes së azimutit (Figura 2-12). Kur të dy sustat janë të lira, mund t'i gjeni objektet tuaja lehtësisht (nëpërmjet gjetësit) dhe më pas t'i kyçni kontrollet.

Për rregullime të sakta në lartësi, ju ktheni unazën e dhëmbëzuar të shufrave të lëvizjes së ngadaltë të lartësisë (kur kyçja e lartësisë është e shtrënguar) në të dy drejtimet – shih Figurën 2-9.

SHËNIM: Përpara shtrëngimit të sustës kyçëse të lartësisë, vendndodhja që po kërkoni duhet të jetë e vendosur në gjetës..

INSTALIMI I DIAGONALES DHE OKULARIT (REFRAKTOR)

Diagonale është një prizëm që devijon dritën në një kënd të drejtë me rrugën e dritës së refraktorit. Kjo ju lejon të vëzhgoni në një pozicion që është më i rehatshëm sesa nëse do të duhej të shihnit drejt. Kjo diagonale është një model imazhi i drejtë që e korrigjon imazhin të jetë nga ana e djathtë lart dhe i orientuar saktë nga e majta në të djathtë, gjë që është shumë më e lehtë për t'u përdorur për vëzhgimin tokësor. Gjithashtu, diagonale mund të rrotullohet në çdo pozicion që është më i favorshëm për ju. Për të instaluar diagonalen dhe okularin:

1. Futeni fuçinë e vogël të diagonales në përshtatësin e okularit 1.25" të tubit fokusues në refraktor – Figura 2-13. Sigurohuni që dy vidat me kokë në përshtatësin e okularit të mos dalin në tubin fokusues përpara instalimit dhe kapaku i kapakut të hiqet nga përshtatësi i okularit. Pasi të jetë në vend, shtrëngoni vidat me kokë për ta mbajtur diagonalen në vend.

2. Vendoseni fundin e fuçisë kromi të njërit prej okularëve në diagonale dhe shtrëngojeni vidën me kokë. Përsëri, kur ta bëni këtë, sigurohuni që vida me kokë të mos dalë në diagonale përpara se të futni okularin.
3. Okularët mund të ndërrohen në gjatësi të tjera fokale duke përmbysur procedurën në hapin 2 më sipër.

INSTALIMI DHE PËRDORIMI I LENTES BARLOW

Teleskopi juaj vjen gjithashtu me një Lente Barlow 3x, e cila trefishon fuqinë zmadhuese të çdo okulari. Për të përdorur lenten Barlow, hiqni diagonalen dhe futeni Barlow direkt në tubin fokusues. Më pas, futni një okular në lenten Barlow për shikim. Gjithashtu, mund të futni diagonalen në lenten Barlow dhe më pas të përdorni një okular në diagonale, por mund të mos jeni në gjendje të arrini fokus me të gjithë okularët.

SHËNIM: Filloni duke përdorur një okular me fuqi të ulët pasi do të jetë më e lehtë për t'u fokusuar.

INSTALIMI I GJENDËSIT

Për të instaluar gjetësin:

1. Gjeni gjetësin (ai do të montohet brenda kllapës së gjetësit) – shih Figurën 1-1 dhe 1-2.
2. Hiqni arrat e dhëmbëzuara në shtyllat me fileto në tubin optik – shih Figurën 2-17.

3. Montoni kllapën e gjetësit duke e vendosur atë mbi shtyllat që dalin nga tubi optik dhe më pas duke e mbajtur atë në vend, filetoni arrat e dhëmbëzuara dhe shtrëngojini ato poshtë.
4. Vini re se gjetësi duhet të orientohet në mënyrë që lentja me diametër më të madh të jetë e drejtuar nga pjesa e përparme e tubit optik.
5. Hiqni kapakët e lentave nga të dy skajet e gjetësit.

RIVENDOSJA E GJENDËSIT

Përdorni hapat e mëposhtëm për të rivendosur gjetësin:

1. Gjeni një objekt të largët ditor dhe vendoseni në qendër në një okular me fuqi të ulët (20 mm) në teleskopin kryesor.
2. Shikoni nëpër gjetës (skajin e okularit të gjetësit) dhe vini re pozicionin e të njëjtit objekt.
3. Pa e lëvizur teleskopin kryesor, ktheni sustat e rregullimit të gishtit të vendosura rreth kllapës së gjetësit derisa fije kryqet e gjetësit të jenë të vendosura në qendër të objektit të zgjedhur me teleskopin kryesor.

PËRDORIMI I PËRSHTATËSIT BAZIK TË SMARTPHONE-IT

1. Ngrini rripat elastik dhe rrëshqisni smartphone-in tuaj midis rripave dhe përshtatësit në mënyrë që kamera të shikojë nëpër hapjen e kamerës. Rripat duhet të japin mjaft tension për ta mbajtur pajisjen kundër përshtatësit dhe sipërfaqja e zezë e gomuar do të japë mjaft fërkim për të parandaluar rrëshqitjen e telefonit.
   SUGJERIM: Në varësi të dizajnit të smartphone-it tuaj, kamera mund të jetë në mes të pajisjes ose në një cep. Mund të dëshironi të ndryshoni këndin e rripave elastik për ta siguruar më mirë telefonin. Ka gjashtë pika të ndryshme ankorimi për të zgjedhur rreth skajit të përshtatësit. Thjesht rivendosni ato në pika të ndryshme ankorimi për të arritur rezultatet më të mira.
2. Kthejeni përshtatësin dhe sigurohuni që lentja e kamerës tuaj të jetë e vendosur në qendër në hapjen në kapakun e lentes. Sa më mirë ta keni këtë në qendër, aq më e lehtë do të jetë të bëni fotografi nëpërmjet teleskopit.
3. Merrni okularin 1.25" dhe nëse është e nevojshme hiqeni filxhanin e syrit prej gome duke e tërhequr drejt nga trupi i okularit.
4. Lirojini vidat e vendosura në mbajtësin e okularit në pjesën e brendshme të përshtatësit. Vendoseni pjesën e zezë të okularit në mbajtësin e okularit dhe shtrëngojini vidat për ta siguruar okularin në vend.
5. Tani merrni përshtatësin me telefonin dhe okularin e bashkangjitur dhe futeni fuçinë e kromit të okularit në diagonale në pjesën e pasme të fokusuesit të teleskopit. Sigurojeni atë në vend duke shtrënguar vidat në diagonale.
6. Aktivizoni aplikacionin tuaj të kamerës në smartphone-in tuaj dhe rregulloni fokusin, ashtu siç do të bënit okularin, këtë herë duke përdorur imazhin që shfaqet në ekranin tuaj.
   SHËNIM: Sigurohuni që ta fikni blicin e telefonit.
7. Kur imazhi shfaqet i mprehtë, bëni foton tuaj. Është më mirë ta provoni këtë fillimisht gjatë ditës, më pas, pasi të jetë vendosur gjithçka saktë, nxirreni jashtë dhe provoni të fotografoni Hënën. Pasi të keni praktikuar dhe jeni rehat duke përdorur okularët me fuqi të ulët, provoni të përdorni përshtatësin e kamerës me një okular më të fuqishëm për zmadhim më të lartë.

SPECIFIKIMET

Për specifikime të plota dhe informacion mbi produktin, vizitoni: www.celestron.com

© 2020 Celestron • Të gjitha të drejtat e rezervuara
celestron.com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 USA

Dizajni dhe specifikimet e produktit mund të ndryshojnë pa njoftim paraprak.

Projektuar dhe destinuar për ata që janë 13 vjeç e lart.
