Celestron PowerSeeker 60AZ - Teleskoobi kasutusjuhend

SISSEJUHATUS

PowerSeekeri seeria on valmistatud kõrgeima kvaliteediga materjalidest, et tagada stabiilsus ja vastupidavus. Kõik see kokku annab teleskoobi, mis pakub teile eluaegset rõõmu minimaalse hooldusega.

PowerSeekeri teleskoopide sari on mõeldud esmakordsele ostjale, pakkudes erakordset väärtust. PowerSeekeri seeria on kompaktse ja kaasaskantava disainiga ning piisava optilise jõudlusega, et erutada iga algajat astronoomiahuvilist. Lisaks sobib teie PowerSeekeri teleskoop ideaalselt maapealseteks vaatlusteks, mis avavad teie silmad oma suurepärase suure võimsusega vaatega. PowerSeekeri teleskoopidel on kaheaastane piiratud garantii. Täpsemalt vaadake meie veebisaiti aadressil www.celestron.com.

Enne oma teekonna alustamist läbi universumi lugege see kasutusjuhend hoolikalt läbi. Teleskoobiga tutvumine võib võtta paar vaatluskorda, seega hoidke see kasutusjuhend käepärast, kuni olete teleskoobi kasutamise täielikult omandanud. Kasutusjuhend annab üksikasjalikku teavet iga sammu kohta, samuti vajalikku võrdlusmaterjali ja kasulikke näpunäiteid, et muuta teie vaatluskogemus võimalikult lihtsaks ja meeldivaks.

Teie teleskoop on loodud pakkuma teile aastaid lõbusaid ja rahuldust pakkuvaid vaatlusi. Siiski on enne teleskoobi kasutamist vaja arvesse võtta mõningaid asju, mis tagavad teie ohutuse ja kaitsevad teie seadmeid.

MÕNED POWERSEEKERI PALJUD STANDARDSED FUNKTSIOONID SISALDAVAD:

• Kõik kaetud klaasist optilised elemendid tagavad selged ja teravad pildid.
• Sujuv funktsioneerimine, jäik alt-asimuutkinnitus objektide hõlpsaks suunamiseks.
• Eelmonteeritud alumiiniumist statiiv tagab stabiilse platvormi.
• Kiire ja lihtne seadistamine ilma tööriistadeta.
• BOONUS universaalne nutitelefoni adapter (osa nr 81060) piltide tegemiseks sellest, mida näete!
• TASUTA Starry Night tarkvara allalaadimine koos kaasasoleva koodiga.
• TASUTA Sky Portal APP teie nutitelefonile annab teile interaktiivse öötaeva kaardi.
• Kõiki mudeleid saab kasutada nii maapealselt kui ka astronoomiliselt koos kaasasolevate standardvarustusega.

HOIATUS

• Ärge kunagi vaadake otse Päikest palja silmaga või teleskoobiga (kui teil pole sobivat päikesefiltrit). See võib põhjustada püsivaid ja pöördumatuid silmakahjustusi.

• Ärge kunagi kasutage oma teleskoopi Päikese kujutise projitseerimiseks mis tahes pinnale. Sisemine kuumenemine võib kahjustada teleskoopi ja sellele kinnitatud tarvikuid.
• Ärge kunagi kasutage okulaari päikesefiltrit või Herscheli kiilu. Sisemine kuumenemine teleskoobi sees võib põhjustada nende seadmete pragunemist või purunemist, võimaldades filtreerimata päikesevalgusel silma pääseda.
• Ärge jätke teleskoopi järelevalveta, kui läheduses on lapsi või täiskasvanuid, kes ei pruugi olla kursis teie teleskoobi õigete tööprotseduuridega.

ÜLEVAADE

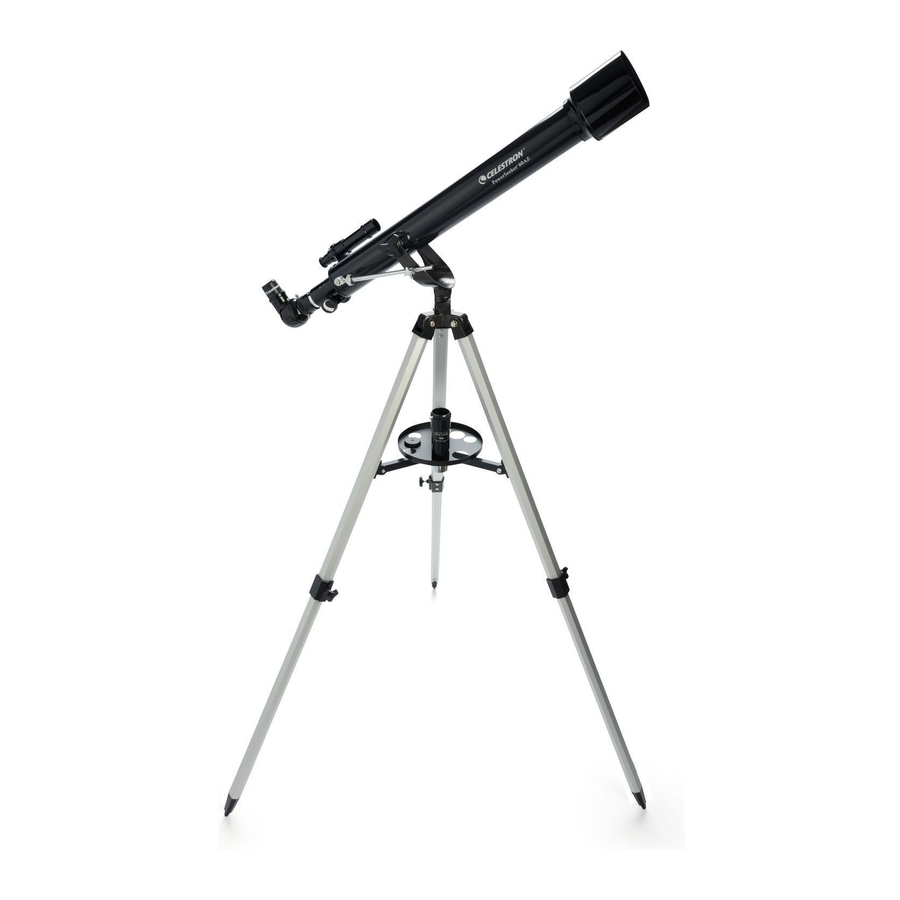

Joonis 1-1 PowerSeeker 60AZ refraktor

1. Objektiivilääts
2. Teleskoobi optiline toru
3. Otsija
4. Okulaar
5. Diagonaal
6. Fookuse nupp
7. Kõrguse aegluubis varda komplekt
8. Tarvikute salv
9. Statiiv
10. Alt-Az kinnitus
11. Kõrguse lukustusnupp
12. Asimuudi lukk
13. Nutitelefoni adapter

KOKKUPANEK

See jaotis hõlmab teie PowerSeeker teleskoobi kokkupanekujuhiseid. Teie teleskoop tuleks esmakordselt seadistada siseruumides, et oleks lihtne tuvastada erinevaid osi ja tutvuda õige kokkupanekumenetlusega enne selle väljas proovimist.

Teie PowerSeeker 60AZ teleskoop on ühes karbis. Karbis olevad osad on optiline toru, alt-azimutaalne kinnitus, 20 mm okulaar, 4 mm okulaar, 3x Barlow lääts, püstise pildi diagoonaal ja universaalne nutitelefoni adapter.

STATIIVI SEADISTAMINE

1. Eemaldage statiiv karbist (joonis 2-1). Statiiv on eelnevalt kokku pandud, nii et seadistamine on väga lihtne.
2. Seisake statiiv püsti ja tõmmake statiivi jalad laiali, kuni iga jalg on täielikult välja sirutatud, ja seejärel vajutage veidi alla statiivi jala toest (joonis 2-2). Statiivi kõige ülemist osa nimetatakse statiivi peaks.
3. Järgmisena paigaldame statiivi lisatarvikute aluse (joonis 2-3) statiivi jala toe külge (joonise 2-2 keskel).
4. Statiivi aluse põhjas on kruvi, mis on kinnitatud keskele. Kruvi kinnitub statiivi jala toe keskel olevasse keermestatud auku, keerates seda päripäeva.
   MÄRKUS: Tõmmake statiivi jala tuge veidi üles, et seda oleks lihtne kinnitada.
   Jätkake aluse keeramist, kuni see on käega kinni keeratud – ärge pingutage alust üle.
5. Statiiv on nüüd täielikult kokku pandud (joonis 2-4).
6. Saate statiivi jalgu pikendada soovitud kõrgusele. Madalaimal tasemel on kõrgus umbes 27 tolli (69 cm) ja ulatub umbes 47 tollini (119 cm). Vabastate statiivi jala lukustusnupud iga jala allosas (joonis 2-5), keerates neid vastupäeva, ja tõmmake jalad soovitud kõrgusele välja ning seejärel lukustage nupud kindlalt. Täielikult pikendatud statiiv näeb välja sarnane joonisel 2-6 oleva pildiga.
7. Statiiv on kõige jäigem ja stabiilsem madalamatel kõrgustel.

TELESKOOBI TORU KINNITAMINE KINNITUSE KÜLGE

Teleskoobi optiline toru kinnitub alt-azimutaalse kinnituse külge kõrguse aegluubis varda komplekti ja vastavate nuppudega. Enne alustamist eemaldage objektiivi kork. Teleskoobi toru kinnitamiseks kinnituse külge:

1. Eemaldage optilist toru kattev kaitsepaber.
2. Asetage teleskoobi optiline toru ikke (alt-azimutaalse) kinnituse sisse nii, et kõrguse aegluubis varda komplekt oleks samal küljel kui kõrguse lukustuskruvi (vt joonis 1-1).
3. Keerake kõrguse lukustusnupp välja, nii et auk on silmuses selge (vt joonis 2-8).
4. Pange komplekti varras läbi silmuse ja seejärel pingutage kõrguse lukustusnupp – joonis 2-9.
5. Keerake kaks nuppu (üks kinnituse mõlemal küljel) läbi kinnituse ülaosa optilise toru keermestatud aukudesse ja pingutage – joonis 2-7.

TELESKOOBI KÄSITSI LIIKUTAMINE

PowerSeeker Alt-Az kinnitust on lihtne liigutada sinna, kuhu soovite seda suunata. Üles ja alla (kõrgust) juhitakse kõrguse lukustusnupuga (joonis 2-12). Küljelt küljele (asimuuti) juhitakse asimuudi lukustusnupuga (joonis 2-12). Kui mõlemad nupud on lahti, saate oma objekte hõlpsalt leida (otsiku kaudu) ja seejärel juhtnupud lukustada.

Kõrguse peenhäälestamiseks keerake kõrguse aegluubis varda rihveldatud rõngast (kui kõrguse lukustus on kinni) mõlemas suunas – vt joonis 2-9.

MÄRKUS: Enne kõrguse lukustusnupu pingutamist peaks otsitav asukoht asuma otsikus.

DIAGONAALI JA OKULAARI PAIGALDAMINE (REFRAKTOR)

Diagonaal on prisma, mis suunab valgust täisnurga all refraktori valgusrajale. See võimaldab teil vaadelda asendis, mis on mugavam kui siis, kui peaksite otse läbi vaatama. See diagoonaal on püstise pildi mudel, mis korrigeerib pildi õigeks ja orienteeritud õigesti vasakult paremale, mida on maismaa vaatlemisel palju lihtsam kasutada. Samuti saab diagonaali pöörata mis tahes asendisse, mis on teile kõige soodsam. Diagonaali ja okulaari paigaldamiseks:

1. Sisestage diagonaali väike silinder refraktori fookustoru 1,25-tollisesse okulaari adapterisse – joonis 2-13. Enne paigaldamist veenduge, et okulaari adapteri kaks pöidlakruvi ei ulatuks fookustoru sisse ja et okulaari adapterilt on eemaldatud sulgurkork. Kui see on paigas, pingutage pöidlakruvid, et diagonaal paigal hoida.

2. Pange ühe okulaari kroomitud silindri ots diagonaali ja pingutage pöidlakruvi. Jällegi, seda tehes veenduge, et pöidlakruvi ei ulatuks enne okulaari sisestamist diagonaali sisse.
3. Okulaare saab teiste fookuskaugustega muuta, korrates ülaltoodud 2. etapi protseduuri.

BARLOW LÄÄTSE PAIGALDAMINE JA KASUTAMINE

Teie teleskoobiga on kaasas ka 3x Barlow lääts, mis kolmekordistab iga okulaari suurendusvõimsust. Barlow läätse kasutamiseks eemaldage diagonaal ja sisestage Barlow otse fookustorusse. Seejärel sisestate vaatamiseks okulaari Barlow läätse. Samuti võite sisestada diagonaali Barlow läätse ja seejärel kasutada diagonaalis okulaari, kuid te ei pruugi kõigi okulaaridega fookusesse jõuda.

MÄRKUS: Alustage väikese võimsusega okulaari kasutamisest, kuna seda on lihtsam teravustada.

OTSIKU PAIGALDAMINE

Otsiku paigaldamiseks:

1. Leidke otsik (see on paigaldatud otsiku kronsteini sisse) – vt joonised 1-1 ja 1-2.
2. Eemaldage rihveldatud mutrid optilise toru keermestatud postidelt – vt joonis 2-17.

3. Paigaldage otsiku kronstein, asetades selle optilisest torust väljaulatuvate postide kohale ja seejärel hoidke seda paigal, keerates rihveldatud mutrid peale ja pingutades neid.
4. Pange tähele, et otsik peaks olema orienteeritud nii, et suurema läbimõõduga lääts oleks suunatud optilise toru esiosa poole.
5. Eemaldage otsiku mõlemast otsast läätsede katted.

OTSIKU JOONDUSTAMINE

Otsiku joondamiseks toimige järgmiselt:

1. Leidke kauge päevane objekt ja tsentreerige see peamise teleskoobi väikese võimsusega (20 mm) okulaaris.
2. Vaadake läbi otsiku (otsiku okulaari ots) ja pange tähele sama objekti asukohta.
3. Peamist teleskoopi liigutamata keerake otsiku kronsteini ümber asuvaid reguleerimispöidlakruvisid, kuni otsiku niitristmik on tsentreeritud peamise teleskoobiga valitud objektile.

PÕHILISE NUTITELEFONI ADAPTERI KASUTAMINE

1. Tõstke kummipaelad üles ja libistage oma nutitelefon paelte ja adapteri vahele nii, et kaamera vaataks läbi kaamera ava. Paelad peaksid andma piisavalt pinget, et hoida seadet adapteri vastu, ja must kummist pind annab piisavalt hõõrdumist, et telefon ei libiseks.
   NÄPUNÄIDE: Olenevalt teie nutitelefoni disainist võib kaamera asuda seadme keskel või ühes nurgas. Võimalik, et soovite muuta kummipaelte nurka, et telefoni paremini kinnitada. Adapteri serva ümber on valida kuue erineva kinnituspunkti vahel. Parimate tulemuste saavutamiseks paigutage need lihtsalt erinevatesse kinnituspunktidesse.
2. Pöörake adapter ümber ja veenduge, et teie kaamera lääts on läätsede katte avas tsentreeritud. Mida paremini see on tsentreeritud, seda lihtsam on teleskoobi kaudu pilte teha.
3. Võtke 1,25-tolline okulaar ja vajadusel eemaldage kummist silmakupp, tõmmates selle otse okulaari korpuselt maha.
4. Vabastage adapteri sisemuses okulaari hoidikul asuvad kinnituskruvid. Asetage okulaari must osa okulaari hoidikusse ja pingutage kruvid, et okulaar paigal kinnitada.
5. Nüüd võtke adapter koos telefoni ja okulaariga ning sisestage okulaari kroomitud silinder teleskoobi fookuse tagaosas olevasse diagonaali. Kinnitage see paigale, pingutades diagonaalil olevad kinnituskruvid.
6. Aktiveerige oma nutitelefonis kaamerarakendus ja reguleerige fookust, nagu teeksite okulaariga, seekord kasutades ekraanil kuvatavat pilti.
   MÄRKUS: Veenduge, et lülitate telefoni välklambi välja.
7. Kui pilt on terav, tehke oma pilt. Kõige parem on seda kõigepealt päevasel ajal proovida, seejärel, kui kõik on õigesti seadistatud, viige see õue ja proovige Kuud pildistada. Kui olete harjutanud ja tunnete end väikese võimsusega okulaaride kasutamisel mugavalt, proovige kasutada kaamera adapterit võimsama okulaariga suurema suurenduse saamiseks.

SPETSIFIKATSIOONID

Täielike spetsifikatsioonide ja tooteteabe saamiseks külastage: www.celestron.com

© 2020 Celestron • Kõik õigused kaitstud
celestron.com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 USA

Toote disain ja spetsifikatsioonid võivad muutuda ilma eelneva teatamiseta.

Mõeldud ja disainitud 13-aastastele ja vanematele.
