Celestron PowerSeeker 60AZ - Priručnik za teleskop

UVOD

Serija PowerSeeker izrađena je od najkvalitetnijih materijala kako bi se osigurala stabilnost i izdržljivost. Sve to doprinosi teleskopu koji vam pruža cjeloživotno zadovoljstvo uz minimalno održavanje.

Linija teleskopa PowerSeeker dizajnirana je za kupce koji prvi put kupuju, nudeći iznimnu vrijednost. Serija PowerSeeker ima kompaktan i prenosiv dizajn s dovoljnim optičkim performansama da uzbudi svakog novopridošlicu u svijetu amaterske astronomije. Osim toga, vaš teleskop PowerSeeker idealan je za zemaljska promatranja koja će vam otvoriti oči svojim vrhunskim gledanjem velike snage. Teleskopi PowerSeeker imaju dvogodišnje ograničeno jamstvo. Za detalje pogledajte našu web stranicu na www.celestron.com.

Odvojite vrijeme da pročitate ovaj priručnik prije nego što krenete na putovanje kroz Svemir. Može potrajati nekoliko sesija promatranja da se upoznate sa svojim teleskopom, stoga biste trebali držati ovaj priručnik pri ruci dok u potpunosti ne ovladate radom svog teleskopa. Priručnik daje detaljne informacije o svakom koraku, kao i potreban referentni materijal i korisne savjete kako bi vaše iskustvo promatranja bilo što jednostavnije i ugodnije.

Vaš je teleskop dizajniran da vam pruži godine zabavnih i korisnih promatranja. Međutim, postoji nekoliko stvari koje treba uzeti u obzir prije korištenja teleskopa kako biste osigurali svoju sigurnost i zaštitili svoju opremu.

NEKE OD MNOGIH STANDARDNIH ZNAČAJKI POWERSEEKER UKLJUČUJU:

• Svi premazani stakleni optički elementi za jasne, oštre slike.
• Glatko funkcionirajuća, kruta altazimutna montaža s jednostavnim usmjeravanjem na locirane objekte.
• Prethodno sastavljeni aluminijski tronožac osigurava stabilnu platformu.
• Brzo i jednostavno postavljanje bez alata.
• BONUS univerzalni adapter za pametni telefon (dio #81060) za snimanje slika onoga što vidite!
• BESPLATNO preuzimanje softvera Starry Night s uključenim kodom.
• BESPLATNA aplikacija Sky Portal za vaš pametni telefon daje vam interaktivnu kartu noćnog neba.
• Svi se modeli mogu koristiti zemaljski kao i astronomski sa standardnim uključenim priborom.

UPOZORENJE

• Nikada ne gledajte izravno u Sunce golim okom ili teleskopom (osim ako nemate odgovarajući solarni filtar). Može doći do trajnog i nepovratnog oštećenja oka.

• Nikada ne koristite svoj teleskop za projiciranje slike sunca na bilo koju površinu. Unutarnje nakupljanje topline može oštetiti teleskop i sav pribor koji je na njega pričvršćen.
• Nikada ne koristite okularni solarni filtar ili Herschelov klin. Unutarnje nakupljanje topline unutar teleskopa može uzrokovati pucanje ili lomljenje ovih uređaja, dopuštajući nefiltriranoj sunčevoj svjetlosti da prođe do oka.
• Ne ostavljajte teleskop bez nadzora, bilo kada su prisutna djeca ili s odraslima koji možda nisu upoznati s ispravnim postupcima rada vašeg teleskopa.

PREGLED

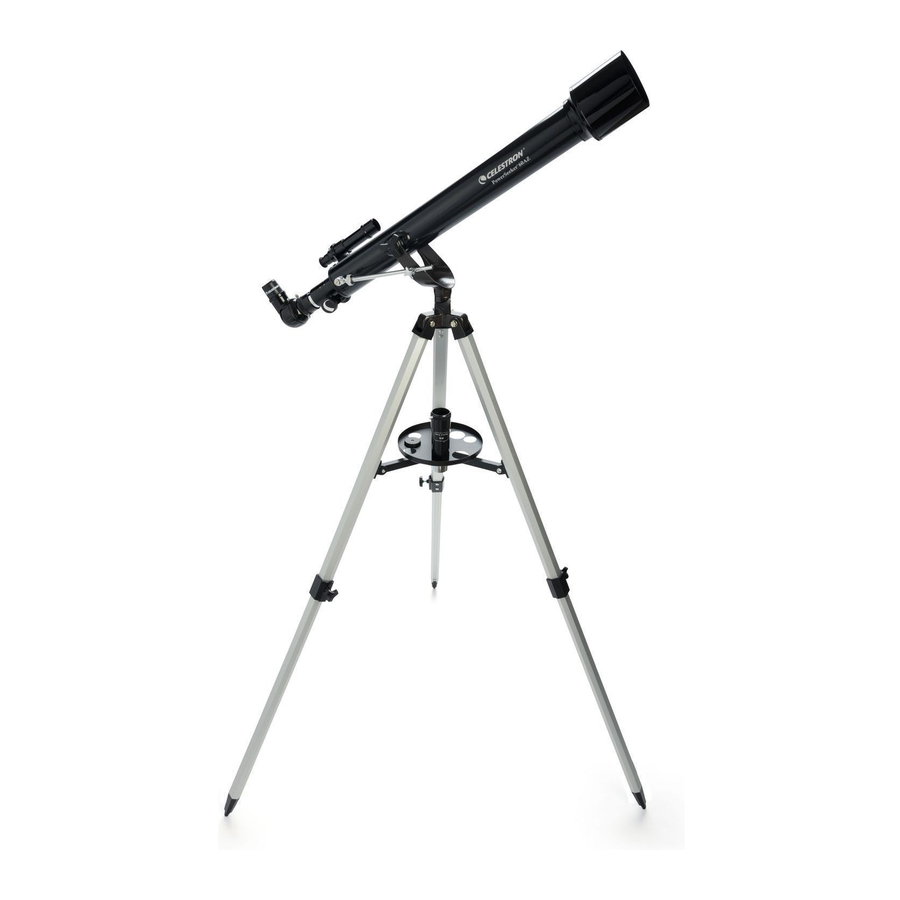

Slika 1-1 PowerSeeker 60AZ Refraktor

1. Objektiv
2. Optička cijev teleskopa
3. Tražilo
4. Okular
5. Dijagonala
6. Gumb za fokusiranje
7. Sklop šipke za sporo kretanje po visini
8. Posuda za pribor
9. Tronožac
10. Alt-Az montaža
11. Gumb za zaključavanje visine
12. Azimutalna brava
13. Adapter za pametni telefon

SASTAVLJANJE

Ovaj odjeljak obuhvaća upute za sastavljanje vašeg teleskopa PowerSeeker. Vaš teleskop bi prvi put trebalo postaviti u zatvorenom prostoru kako bi se lako identificirali različiti dijelovi i upoznali s ispravnim postupkom sastavljanja prije nego što ga pokušate postaviti na otvorenom.

Vaš teleskop PowerSeeker 60AZ dolazi u jednoj kutiji. Dijelovi u kutiji su optička cijev, altazimutni nosač, okular od 20 mm, okular od 4 mm, 3x Barlow leća, uspravna slikovna dijagonala i univerzalni adapter za pametni telefon.

POSTAVLJANJE STATIVA

1. Izvadite stativ iz kutije (slika 2-1). Stativ dolazi prethodno sastavljen tako da je postavljanje vrlo jednostavno.
2. Postavite stativ uspravno i povucite noge stativa dok svaka noga nije potpuno izvučena, a zatim lagano pritisnite potporu nogu stativa (slika 2-2). Sam vrh stativa naziva se glava stativa.
3. Zatim ćemo postaviti pladanj za pribor stativa (slika 2-3) na potporu nogu stativa (sredina slike 2-2).
4. Na dnu pladnja stativa nalazi se vijak pričvršćen za sredinu. Vijak se pričvršćuje u navojnu rupu u sredini potpore nogu stativa okretanjem u smjeru kazaljke na satu.
   NAPOMENA: Lagano povucite potporu nogu stativa kako biste je lakše pričvrstili.
   Nastavite okretati pladanj dok ne bude čvrsto pritegnut rukom – nemojte previše zategnuti pladanj.
5. Stativ je sada potpuno sastavljen (slika 2-4).
6. Možete produžiti noge stativa na željenu visinu. Na najnižoj razini, visina je oko 27" (69 cm) i proteže se do oko 47" (119 cm). Otključavate gumbe za zaključavanje nogu stativa na dnu svake noge (slika 2-5) okretanjem u smjeru suprotnom od kazaljke na satu i izvucite noge do željene visine, a zatim sigurno zaključajte gumbe. Potpuno izvučen stativ izgleda slično slici na slici 2-6.
7. Stativ će biti najčvršći i najstabilniji na nižim visinama.

PRIČVRŠĆIVANJE CIJEVI TELESKOPA NA NOSAČ

Optička cijev teleskopa pričvršćuje se na altazimutni nosač pomoću sklopa šipke za sporo kretanje po visini i odgovarajućih gumba. Prije početka uklonite poklopac objektiva. Za montiranje cijevi teleskopa na nosač:

1. Uklonite zaštitni papir koji prekriva optičku cijev.
2. Stavite optičku cijev teleskopa unutar jarma (altazimutnog) nosača tako da sklop šipke za sporo kretanje po visini bude na istoj strani kao i vijak za zaključavanje visine (vidi sliku 1-1).
3. Otpustite gumb za zaključavanje visine tako da rupa bude slobodna u ušici (vidi sliku 2-8).
4. Stavite šipku sklopa kroz ušicu, a zatim zategnite gumb za zaključavanje visine – slika 2-9.
5. Provucite dva gumba (jedan s obje strane nosača) kroz vrh nosača u navojne rupe u optičkoj cijevi i zategnite – slika 2-7.

RUČNO POMICANJE TELESKOPA

PowerSeeker Alt-Az nosač se lako pomiče kamo god ga želite usmjeriti. Gore i dolje (visina) se kontrolira pomoću gumba za zaključavanje visine (slika 2-12). Bočno (azimut) se kontrolira pomoću gumba za zaključavanje azimuta (slika 2-12). Kada su oba gumba otpuštena, možete lako pronaći svoje objekte (kroz tražilo), a zatim zaključati kontrole.

Za fine prilagodbe visine, okrećete nazubljeni prsten šipke za sporo kretanje po visini (kada je zaključavanje visine zategnuto) u bilo kojem smjeru – vidi sliku 2-9.

NAPOMENA: Prije zatezanja gumba za zaključavanje visine, lokacija koju tražite trebala bi se nalaziti u tražilu.

POSTAVLJANJE DIJAGONALE I OKULARA (REFRAKTOR)

Dijagonala je prizma koja preusmjerava svjetlost pod pravim kutom u odnosu na put svjetlosti refraktora. To vam omogućuje promatranje u položaju koji je udobniji nego da morate gledati ravno kroz njega. Ova dijagonala je model s uspravnom slikom koji ispravlja sliku tako da bude uspravna i ispravno orijentirana lijevo-desno, što je puno lakše koristiti za zemaljsko promatranje. Također, dijagonala se može rotirati u bilo koji položaj koji vam najviše odgovara. Za postavljanje dijagonale i okulara:

1. Umetnite malu cijev dijagonale u adapter okulara od 1,25" cijevi fokusa na refraktoru – slika 2-13. Provjerite da dva vijka na adapteru okulara ne strše u cijev fokusera prije postavljanja i da je čep uklonjen s adaptera okulara. Kada je na mjestu, zategnite vijke kako biste držali dijagonalu na mjestu.

2. Stavite kromirani kraj jednog od okulara u dijagonalu i zategnite vijak. Opet, kada to radite, provjerite da vijak ne strši u dijagonalu prije umetanja okulara.
3. Okulari se mogu mijenjati na druge žarišne duljine obrnutim postupkom u koraku 2 iznad.

POSTAVLJANJE I KORIŠTENJE BARLOW LEĆE

Vaš teleskop također dolazi s 3x Barlow lećom koja utrostručuje snagu povećanja svakog okulara. Za korištenje Barlow leće, uklonite dijagonalu i umetnite Barlow izravno u cijev fokusera. Zatim umetnite okular u Barlow leću za gledanje. Također možete umetnuti dijagonalu u Barlow leću, a zatim koristiti okular u dijagonali, ali možda nećete moći postići fokus sa svim okularima.

NAPOMENA: Počnite s korištenjem okulara male snage jer će ga biti lakše fokusirati.

POSTAVLJANJE TRAŽILA

Za postavljanje tražila:

1. Pronađite tražilo (bit će montirano unutar nosača tražila) – vidi slike 1-1 i 1-2.
2. Uklonite nazubljene matice na navojnim stupovima na optičkoj cijevi – vidi sliku 2-17.

3. Montirajte nosač tražila postavljanjem preko stupova koji strše iz optičke cijevi, a zatim ga držite na mjestu navlačenjem nazubljenih matica i zatezanjem.
4. Imajte na umu da tražilo treba biti orijentirano tako da je leća većeg promjera okrenuta prema prednjoj strani optičke cijevi.
5. Uklonite poklopce leća s oba kraja tražila.

PORAVNAVANJE TRAŽILA

Koristite sljedeće korake za poravnavanje tražila:

1. Pronađite udaljeni dnevni objekt i centrirajte ga u okularu male snage (20 mm) u glavnom teleskopu.
2. Pogledajte kroz tražilo (kraj okulara tražila) i obratite pozornost na položaj istog objekta.
3. Bez pomicanja glavnog teleskopa, okrenite vijke za podešavanje koji se nalaze oko nosača tražila dok se končanica tražila ne centrira na objekt odabran glavnim teleskopom.

KORIŠTENJE OSNOVNOG ADAPTERA ZA PAMETNI TELEFON

1. Podignite bungee trake i gurnite svoj pametni telefon između traka i adaptera tako da kamera gleda kroz otvor za kameru. Trake bi trebale dati dovoljno napetosti da drže uređaj uz adapter, a crna gumirana površina će dati dovoljno trenja da spriječi klizanje telefona.
   SAVJET: Ovisno o dizajnu vašeg pametnog telefona, kamera može biti u sredini uređaja ili u jednom kutu. Možda ćete htjeti promijeniti kut bungee traka kako biste bolje osigurali telefon. Postoji šest različitih točaka sidrenja koje možete izabrati oko ruba adaptera. Jednostavno ih premjestite na različite točke sidrenja kako biste postigli najbolje rezultate.
2. Okrenite adapter i provjerite je li leća vaše kamere centrirana u otvoru na poklopcu leće. Što je bolje centrirano, lakše ćete snimati slike kroz teleskop.
3. Uzmite okular od 1,25" i ako je potrebno uklonite gumenu školjku okulara povlačenjem ravno s tijela okulara.
4. Otpustite vijke za podešavanje koji se nalaze na držaču okulara s unutarnje strane adaptera. Stavite crni dio okulara u držač okulara i zategnite vijke kako biste osigurali okular na mjestu.
5. Sada uzmite adapter s telefonom i okularom i umetnite kromiranu cijev okulara u dijagonalu na stražnjoj strani fokusera teleskopa. Osigurajte ga na mjestu zatezanjem vijaka za podešavanje na dijagonali.
6. Aktivirajte aplikaciju kamere na svom pametnom telefonu i podesite fokus, baš kao što biste podesili okular, ovaj put koristeći sliku koja se pojavljuje na vašem zaslonu.
   NAPOMENA: Provjerite jeste li isključili bljeskalicu telefona.
7. Kada se slika pojavi oštro, snimite svoju sliku. Najbolje je to prvo isprobati danju, a zatim, kada je sve ispravno postavljeno, iznesite ga van i pokušajte snimiti Mjesec. Nakon što ste vježbali i ugodno vam je koristiti okulare male snage, pokušajte koristiti adapter kamere s okularom veće snage za veće povećanje.

SPECIFIKACIJE

For complete specifications and product information, visit: www.celestron.com (Za potpune specifikacije i informacije o proizvodu, posjetite:)

© 2020 Celestron • Sva prava pridržana
celestron.com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 USA

Product design and specifications are subject to change without prior notification. (Dizajn proizvoda i specifikacije podložni su promjenama bez prethodne obavijesti.)

Designed and intended for those 13 years of age and older. (Dizajnirano i namijenjeno za osobe od 13 godina i starije.)
