Uvod

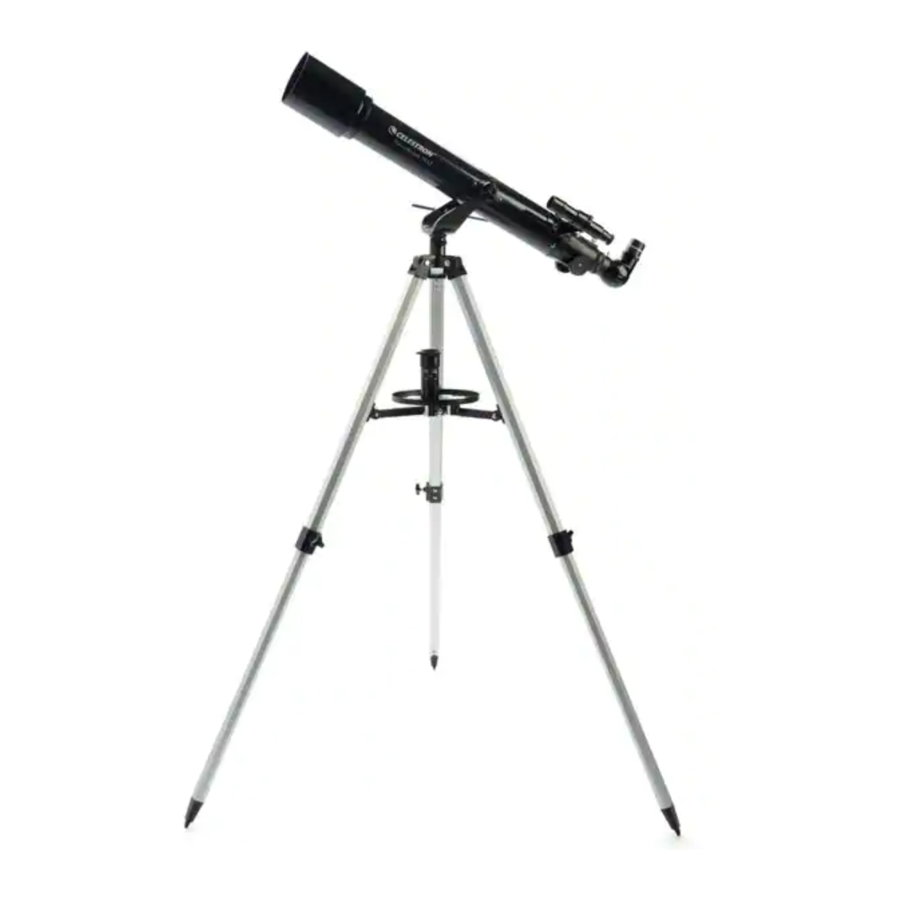

PowerSeeker 70AZ uključuje: optičku cijev s dva navojna produžena i središnja potporna noga koja se spušta. 6 do 12 inča. Upotrijebite vijak za zatezanje na svakoj nozi kako biste učvrstili montažne vijke, tronožac sa središnjim potpornim nosačem, dva okulara, produženu nogu na mjestu. 3x Barlow leću, tražilo, uspravnu slikovnu dijagonalu i pladanj za pribor za okular.

Instalacija

Raspakirajte svoj teleskop i provjerite jesu li svi dijelovi prisutni. Vaš PowerSeeker 70AZ uključuje: optičku cijev s dva navojna montažna vijka, tronožac sa središnjim potpornim nosačem, dva okulara, 3x Barlow leću, tražilo, uspravnu slikovnu dijagonalu i pladanj za pribor za okular.
Za postavljanje tronošca, raširite noge prema van dok se potpuno ne produže i pritisnite središnju potpornu nogu prema dolje.
Produžite središnji dio svake od tri noge tronošca prema dolje za oko 6 do 12 inča. Upotrijebite vijak za zatezanje na svakoj nozi kako biste učvrstili produženu nogu na mjestu.
Provjerite jesu li sve tri noge iste visine nakon što su produžene kako bi se osigurala ravna platforma za teleskop.
Postavite pladanj za pribor za okular na vrh središnjeg potpornog nosača tronošca. Uvrnite pladanj u navojnu rupu u sredini potpornog nosača dok ne sjedne u potpunosti.
Ako je potrebno, rotirajte pladanj za pribor u smjeru suprotnom od kazaljke na satu dok rupe za pribor ne budu prekrivene rukama potpornog nosača, kao što je prikazano ovdje.
Pronađite optičku cijev i umetnite pričvršćenu šipku za kontrolu sporog kretanja u rupu na nosaču.
Poravnajte cijev s rupama na nosaču i pričvrstite cijev na nosač pomoću dva navojna montažna vijka. Zategnite kako biste učvrstili na mjestu.
Uklonite nazubljene matice na navojnim stupovima na kraju fokusera teleskopske cijevi.
Pronađite tražilo i uklonite plastične poklopce s prednje i stražnje strane leće. Orijentirajte tražilo tako da je dulja leća okrenuta prema prednjoj strani cijevi, kao što je prikazano ovdje. Postavite tražilo preko stupova na cijevi i vratite nazubljene matice kako biste ga učvrstili.
Otpustite vijke na fokuseru tako da ne ometaju unutarnji promjer fokusera. Uklonite plastični poklopac koji prekriva kraj fokusera.
Pronađite dijagonalu i uklonite plastične poklopce. Umetnite cijev dijagonale u fokuser i učvrstite je na mjestu zatezanjem vijaka.
Umetnite cijev okulara od 20 mm u dijagonalu i zategnite vijak, pazeći da ga ne pretegnete.
Uklonite poklopac leće s prednje strane teleskopa. Za promatranje, gledajte kroz okular kao što je prikazano gore. Iz fokusirajte sliku okretanjem gumba ispod fokusera.
Za dodatno povećanje možete koristiti priloženu 3x Barlow leću. Postavite Barlow leću u dijagonalu umjesto okulara. Uklonite poklopac s Barlowa.
Zatim umetnite cijev okulara od 20 mm u Barlow i zategnite vijke kako biste ga učvrstili na mjestu.

Za više informacija o ovom proizvodu ili za preuzimanje priručnika s uputama, posjetite odgovarajuću stranicu proizvoda na celestron.com
SOLARNO UPOZORENJE: Nikada ne pokušavajte gledati u sunce kroz bilo koji teleskop bez odgovarajućeg solarnog filtra.

TREBATE POMOĆ?
Kontaktirajte Celestron tehničku podršku
celestron.com/pages/technical-support

PORAVNAVANJE TRAŽILA

Tražilo je jedan od najvažnijih dijelova vašeg teleskopa. Pomaže vam Tražilo je jedan od najvažnijih dijelova vašeg teleskopa. Pomaže vam locirati objekte i centrirati ih u okularu. Prvi put kada sastavite svoj locirati objekte i centrirati ih u okularu. Prvi put kada sastavite svoj teleskop, morate poravnati tražilo s glavnom optikom teleskopa. Najbolje je teleskop, morate poravnati tražilo s glavnom optikom teleskopa. Najbolje je to učiniti tijekom dana*.

* SOLARNO UPOZORENJE!

Nikada ne pokušavajte gledati u sunce kroz bilo koji teleskop Nikada ne pokušavajte gledati u sunce kroz bilo koji teleskop bez odgovarajućeg solarnog filtra!

ODABERITE CILJ
Iznesite teleskop van tijekom dana i pronađite lako prepoznatljiv objekt, poput ulične svjetiljke, registarske pločice ili znaka. Objekt bi trebao biti što je moguće udaljeniji, ali najmanje četvrt milje.
CENTIRAJTE CILJ U OKULARU
Gledajte kroz teleskop koristeći svoj okular od 20 mm manje snage. Pomaknite teleskop dok se objekt koji ste odabrali ne nalazi u središtu pogleda. Ako je slika mutna, lagano okrenite gumbe za fokusiranje s obje strane teleskopa dok ne postane oštra.
NAPOMENA: Slika u vašem teleskopu može izgledati obrnuto. To je sasvim normalno u astronomskom teleskopu.
POGLEDAJTE KROZ TRAŽILO
Nakon što je objekt centriran u vašem okularu od 20 mm, pogledajte kroz tražilo i pronađite končanicu.
PODEŠAVANJE TRAŽILA
Bez pomicanja teleskopa, upotrijebite tri gumba za prste koji okružuju nosač tražila kako biste pomicali tražilo dok se končanica ne pojavi iznad istog objekta koji promatrate u okularu od 20 mm teleskopa.
SAVJET: Pokušajte podesiti jedan vijak odjednom. Otpustite jedan vijak za pola okreta i zategnite drugi za isti iznos kako biste osigurali da je tražilo sigurno držano na mjestu.
VAŠE TRAŽILO JE SADA PORAVNATO!
Ne bi trebalo zahtijevati ponovno poravnavanje osim ako se udari ili ispusti.

VAŠA PRVA NOĆ VAN

MJESEC

Najbolji i najlakši cilj za vas da prvo pokušate vidjeti je Mjesec. Pokušajte promatrati Mjesec u različitim točkama njegovog faznog ciklusa. Najbolje vrijeme za promatranje Mjeseca je od dva dana nakon mladog Mjeseca do nekoliko dana prije punog Mjeseca. Tijekom tog razdoblja moći ćete vidjeti najviše detalja u kraterima i lunarnim planinskim lancima.

S Mjesecom vidljivim na nebu, postavite svoj teleskop s instaliranim okularom od 20 mm.
Pomaknite teleskop tako da bude otprilike usmjeren prema Mjesecu.
Pogledajte kroz tražilo i pronađite končanicu. Nastavite pomicati teleskop dok se končanica ne pojavi iznad Mjeseca.
Pogledajte kroz okular od 20 mm teleskopa. Lagano okrenite gumbe za fokusiranje kako biste podesili oštrinu slike.
ČESTITAMO! SADA STE PROMATRALI SVOJ PRVI NEBESKI OBJEKT!

Da biste dobili bliži pogled na Mjesec, otpustite vijke na fokuseru i uklonite okular od 20 mm. Zamijenite ga svojim okularom od 4 mm i zategnite vijke kako biste ga učvrstili na mjestu. Okular od 4 mm dat će vam znatno veće povećanje, čineći Mjesec mnogo većim.
NAPOMENA: Možda ćete morati podesiti gumbe za fokusiranje kada promijenite okulare, stoga provjerite dobivate li najoštriju moguću sliku.
Možete promatrati mnoge druge nebeske objekte, kao što su planeti, zvjezdani skupovi i maglice, koristeći istu tehniku ako znate gdje ih pronaći na noćnom nebu.

Celestronova besplatna aplikacija SkyPortal za iOS i Android može vam pomoći da brzo i jednostavno locirate i identificirate širok raspon nebeskih objekata.
