Bevezetés

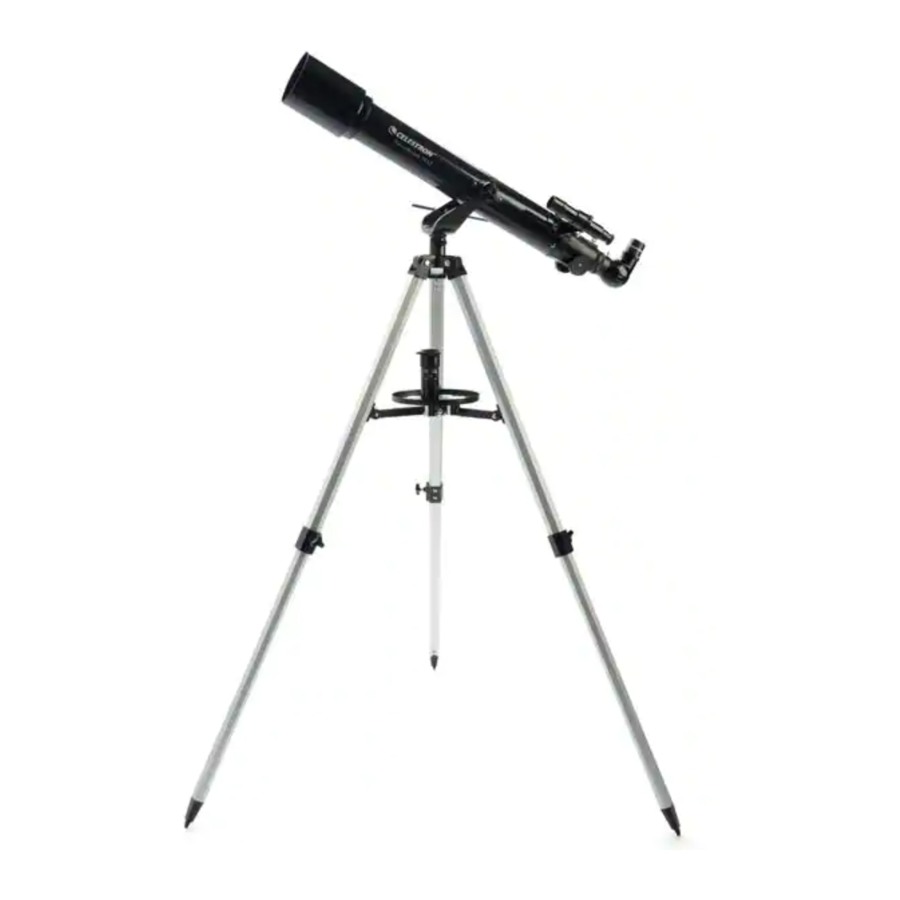

A PowerSeeker 70AZ tartalma: optikai tubus két menetes, meghosszabbított és lenyomható középső lábtartóval. 6-12 hüvelyk. Használja a szorítócsavart minden lábon a rögzítőcsavarok rögzítéséhez, egy állvány középső tartókonzollal, két okulár, meghosszabbított láb a helyén. egy 3x Barlow lencse, egy keresőtávcső, egy egyenes képet adó diagonál prizma és egy okulár tartozéktálca.

Telepítés

Csomagolja ki a teleszkópját, és ellenőrizze, hogy minden alkatrész megvan-e. A PowerSeeker 70AZ tartalma: optikai tubus két menetes rögzítőcsavarral, egy állvány középső tartókonzollal, két okulár, egy 3x Barlow lencse, egy keresőtávcső, egy egyenes képet adó diagonál prizma és egy okulár tartozéktálca.
Az állvány felállításához terítse szét a lábakat kifelé, amíg teljesen ki nem nyílnak, és nyomja le a középső lábtartót.
Húzza ki mindhárom állványláb középső részét körülbelül 6-12 hüvelyknyire. Használja a szorítócsavart minden lábon a meghosszabbított láb rögzítéséhez.
Ellenőrizze, hogy mindhárom láb azonos magasságú-e a kihúzás után, hogy vízszintes platformot biztosítson a teleszkóp számára.
Helyezze az okulár tartozéktálcát az állvány középső lábtartójának tetejére. Csavarja a tálcát a lábtartó közepén lévő menetes lyukba, amíg teljesen be nem ül.
Szükség esetén forgassa el a tartozéktálcát az óramutató járásával ellentétes irányba, amíg a tartozéklyukakat nem takarják el a lábtartó karjai, ahogy az itt látható.
Keresse meg az optikai tubust, és helyezze be a hozzá tartozó lassított mozgású vezérlőrudat a tartón lévő lyukba.
Illessze a tubust a tartón lévő lyukakhoz, és rögzítse a tubust a tartóhoz a két menetes rögzítőcsavar segítségével. Húzza meg a rögzítéshez.
Távolítsa el a recézett anyákat a teleszkóptubus fókuszáló végén lévő menetes oszlopokról.
Keresse meg a keresőtávcsövet, és távolítsa el a műanyag kupakokat a lencse elejéről és hátuljáról. Helyezze el a keresőtávcsövet úgy, hogy a hosszabb lencse a tubus eleje felé nézzen, ahogy az itt látható. Helyezze a keresőtávcsövet a tubuson lévő oszlopokra, és cserélje ki a recézett anyákat a rögzítéshez.
Lazítsa meg a csavarokat a fókuszálón, hogy ne akadályozzák a fókuszáló belső átmérőjét. Távolítsa el a műanyag kupakot, amely a fókuszáló végét takarja.
Keresse meg a diagonál prizmát, és távolítsa el a műanyag burkolatokat. Helyezze a diagonál prizma csövét a fókuszálóba, és rögzítse a helyén a rögzítőcsavarok meghúzásával.
Helyezze a 20 mm-es okulár csövét a diagonál prizmába, és húzza meg a rögzítőcsavart, ügyelve arra, hogy ne húzza túl.
Távolítsa el a lencsevédőt a teleszkóp elejéről. A megfigyeléshez nézzen át az okuláron a fentiek szerint. Fókuszálja a képet a fókuszáló alatti gombok elforgatásával.
A további nagyításhoz használhatja a mellékelt 3x Barlow lencsét. Helyezze a Barlow lencsét a diagonál prizmába az okulár helyére. Távolítsa el a kupakot a Barlow-ról.
Ezután helyezze a 20 mm-es okulár csövét a Barlow-ba, és húzza meg a rögzítőcsavarokat a rögzítéshez.

További információkért erről a termékről, vagy a használati útmutató letöltéséhez, kérjük, látogasson el a termék oldalára a celestron.com oldalon
NAP FIGYELMEZTETÉS: Soha ne próbálja meg a Napot nézni teleszkópon keresztül megfelelő szűrő nélkül!

SZÜKSÉGE VAN SEGÍTSÉGRE?
Lépjen kapcsolatba a Celestron műszaki támogatásával
celestron.com/pages/technical-support

A KERESŐTÁVCSŐ BEÁLLÍTÁSA

A kereső az egyik legfontosabb része a teleszkópjának. Segít megtalálni az objektumokat, és középre helyezni őket az okulárban. Amikor először szereli össze a teleszkópját, be kell állítania a keresőt a teleszkóp fő optikájához. Ezt a legjobb nappal megtenni*.

* NAP FIGYELMEZTETÉS!

Soha ne próbálja meg a Napot nézni teleszkópon keresztül megfelelő szűrő nélkül!

VÁLASSZON EGY CÉLPONTOT
Vigye ki a teleszkópot a nap folyamán, és keressen egy könnyen felismerhető tárgyat, például egy utcai lámpát, rendszámtáblát vagy táblát. A tárgynak a lehető legtávolabb kell lennie, de legalább negyed mérföldre.
HELYEZZE A CÉLPONTOT AZ OKULÁR KÖZÉPPONTJÁBA
Nézzen át a teleszkópon az alacsonyabb teljesítményű 20 mm-es okulárral. Mozgassa a teleszkópot, amíg a kiválasztott objektum a látómező közepén nem lesz. Ha a kép elmosódott, óvatosan forgassa el a teleszkóp mindkét oldalán található fókuszáló gombokat, amíg élesre nem áll.
MEGJEGYZÉS: A kép a teleszkópban fordítottnak tűnhet. Ez teljesen normális egy csillagászati teleszkópban.
NÉZZEN ÁT A KERESŐTÁVCSÖVÖN
Miután a tárgy a 20 mm-es okulár közepén van, nézzen át a keresőtávcsövön, és keresse meg a szálkeresztet.
ÁLLÍTSA BE A KERESŐTÁVCSÖVET
A teleszkóp mozgatása nélkül használja a keresőtávcső konzoljában lévő három ujjgombot a kereső mozgatásához, amíg a szálkereszt ugyanazon a tárgyon nem jelenik meg, amelyet a teleszkóp 20 mm-es okulárjában figyel meg.
TIPP: Próbálja meg egyszerre egy csavart beállítani. Lazítson meg egy csavart fél fordulattal, és húzzon meg egy másikat ugyanannyival, hogy a keresőtávcső biztonságosan a helyén maradjon.
A KERESŐTÁVCSÖVE MOST BE VAN ÁLLÍTVA!
Nem szabad újra beállítani, hacsak nem ütik meg vagy ejtik le.

AZ ELSŐ ESTÉD

A HOLD

A legjobb és legegyszerűbb célpont, amelyet először megpróbálhat megtekinteni, a Hold. Próbálja meg a Holdat a fázisciklus különböző pontjain megfigyelni. A Hold megtekintésének legjobb időpontja az újhold utáni két naptól a telihold előtti néhány napig tart. Ebben az időszakban láthatja a legtöbb részletet a kráterekben és a holdi hegységekben.

Ha a Hold látható az égen, állítsa fel a teleszkópját a 20 mm-es okulárral.
Mozgassa a teleszkópot úgy, hogy nagyjából a Hold felé mutasson.
Nézzen át a keresőtávcsövön, és keresse meg a szálkeresztet. Folytassa a teleszkóp mozgatását, amíg a szálkereszt a Hold fölé nem kerül.
Nézzen át a teleszkóp 20 mm-es okulárján. Óvatosan forgassa el a fókuszáló gombokat a kép élességének beállításához.
GRATULÁLUNK! MOST MEGFIGYELTÉ AZ ELSŐ ÉGITESTÉT!

A Hold közelebbi megtekintéséhez lazítsa meg a fókuszálón lévő rögzítőcsavarokat, és távolítsa el a 20 mm-es okulárt. Cserélje ki a 4 mm-es okulárra, és húzza meg a rögzítőcsavarokat a rögzítéshez. A 4 mm-es okulár jelentősen nagyobb nagyítást biztosít, így a Hold sokkal nagyobbnak tűnik.
MEGJEGYZÉS: Előfordulhat, hogy be kell állítania a fókuszáló gombokat az okulárok cseréjekor, ezért győződjön meg arról, hogy a lehető legélesebb képet kapja.
Sok más égitestet, például bolygókat, csillaghalmazokat és ködöket is megtekinthet ezzel a technikával, ha tudja, hol találja meg őket az éjszakai égbolton.
