BEVEZETÉS

Gratulálunk a vásárláshoz, és üdvözöljük a Celestron amatőr csillagászat világában. Az ebben az útmutatóban leírt kifejezések és alkatrészek némelyike új lehet számodra, ezért az alábbiakban meghatározunk néhány gyakran használt kifejezést, amelyekkel érdemes megismerkedned.

Egyenlítői szerelés (Equatorial mount) – egy olyan típusú szerelés, amely lehetővé teszi a távcső Föld tengelyéhez való igazítását az égbolt mozgásának követése érdekében.

Fókusztávolság (Focal length) - a lencse optikai középpontjától addig a pontig mért távolság, ahol a bejövő fénysugarak találkoznak, tiszta, fókuszált képet alkotva.

Elsődleges tükör (Primary Mirror) - összegyűjti a bejövő fényt, hogy éles, fókuszált képet hozzon létre.

Tükrös távcső (Reflecting telescope) – egy optikai kialakítás, amelyben a fény egy ívelt tükörről verődik vissza, amely a fényt egy kis korongba gyűjti, amelyet ezután egy okulárral nagyítanak fel.

Először szánj időt arra, hogy megismerkedj a PowerSeeker távcsöved alkatrészeivel, majd szereld össze a mellékelt egyszerű utasításokat követve. Ezután olvasd el a használati utasításokat, és ismerkedj meg a távcsöved működésével, hogy felkészülj a sok órányi megfigyelési élményre.

OLVASSA EL EZT A FEJEZETET A TÁVCSŐ HASZNÁLATA ELŐTT

A PowerSeeker távcsövet úgy tervezték, hogy órákon át szórakoztató és kifizetődő megfigyeléseket tegyél vele. Azonban van néhány dolog, amivel tisztában kell lenned a távcső használata előtt, amelyek biztosítják a biztonságodat és megvédik a berendezésed.

SOHA NE NÉZZ KÖZVETLENÜL A NAPBA SZABAD SZEMMEL VAGY TÁVCSŐVEL. SOHA NE IRÁNYÍTSA A TÁVCSÖVÉT A NAPRA, CSAK AKKOR, HA MEGFELELŐ NAPSZŰRŐT HASZNÁL. EZ VÉGLEGES ÉS VISSZAFORDÍTHATATLAN SZEMKÁROSODÁST OKOZHAT.

SOHA NE HASZNÁLJA A TÁVCSÖVÉT A NAP KÉPÉNEK BÁRMILYEN FELÜLETRE VALÓ VETÍTÉSÉRE, VAGY HASZNÁLJON OKULÁR NAPSZŰRŐT VAGY HERSCHEL ÉKET. A BELSŐ HŐFELHALMOZÓDÁS KÁROSÍTHATJA A TÁVCSÖVET ÉS/VAGY A HOZZÁ TARTOZÓ TARTOZÉKOKAT.

SOHA NE HAGYJA A TÁVCSÖVÉT FELÜGYELET NÉLKÜL, KÜLÖNÖSEN, HA GYERMEKEK JELEN VANNAK. EZ AZOKRA A FELNŐTTEKRE IS VONATKOZIK, AKIK NEM ISMERIK A TÁVCSÖVÉNEK MEGFELELŐ MŰKÖDÉSI ELJÁRÁSAIT.

MINDIG FEDJE LE A KERESŐTÁVCSÖVET, HA MEGFELELŐ NAPSZŰRŐVEL HASZNÁLJA A TÁVCSÖVÉT. BÁR KIS NYÍLÁSSAL RENDELKEZIK, EZ AZ ESZKÖZ ELÉG FÉNYT GYŰJT ÖSSZE AHHOZ, HOGY VÉGLEGES ÉS VISSZAFORDÍTHATATLAN SZEMKÁROSODÁST OKOZZON. A KERESŐTÁVCSŐ ÁLTAL VETÍTETT KÉP ELÉG FORRÓ AHHOZ, HOGY MEGESSE A BŐRT VAGY A RUHÁZATOT.

Áttekintés

127 mm-es Newton-féle tükrös távcső

A PowerSeeker egy Newton-féle tükrös távcső, amely egyenlítői szereléssel rendelkezik. Ez a szakasz a PowerSeeker távcső helyes összeszerelésére és használatára vonatkozó utasításokat tartalmazza, amelyet egy dobozban szállítanak, amely tartalmazza az összes szükséges alkatrészt az összeszereléshez. Csomagold ki és terítsd ki az összes alkatrészt egy nagy, tiszta területen, ahol van helyed a munkához.
Az alábbi lista és a távcső ábrája segítségével ellenőrizd, hogy megvan-e az összes alkatrész, és be tudod-e azonosítani azokat.

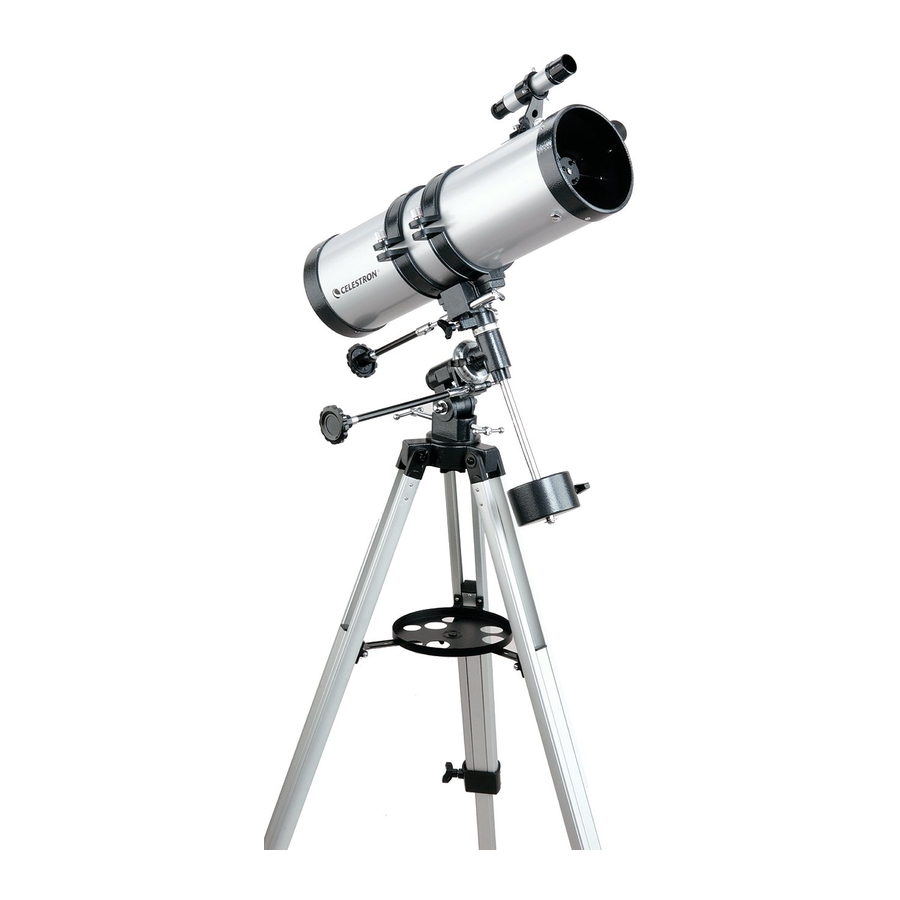

	PowerSeeker 127
a.	Keresőtávcső (Finderscope)	i.	Állvány hosszabbító csavarok (Tripod Extension Screws)
b.	Tubusgyűrűk (Tube Rings)	j.	Tartozéktálca (Accessory Tray)
c.	Optikai tubus (Optical Tube)	k.	Ellensúly (Counterweight)
d.	Kollimációs csavarok (Collimation Screws)	l.	Ellensúly rúd (Counterweight Bar)
e.	Finommozgatás (Slow Motion Controls)	m.	Rektaszcenzió beállító kör (Right Ascension Setting Circle)
f.	Egyenlítői szerelés (Equatorial Mount)	n.	Deklináció beállító kör (Declination Setting Circle)
g.	Szélességi beállító csavar (Latitude Adjustment Screw)	o.	Fókuszírozó (Focuser)
h.	Állványláb (Tripod Leg)	p.	Okulár (Eyepiece)

A készülék összeszerelése

1. Az állvány felállításához terítsd szét a lábakat kifelé, amíg teljesen ki nem nyúlnak. Húzd ki mindhárom állványláb középső részét 6-8 hüvelykkel. Használd a három rögzítőcsavart, amelyek az egyes lábak alján találhatók, hogy rögzítsd a kihúzott lábakat a helyükön.
2. Helyezd a tartozéktálcát az állvány középső lábtartójának tetejére. Csavard be a tálca menetes oszlopát a lábtartó közepén lévő menetes lyukba.

Az egyenlítői szerelés rögzítése

1. Keresd meg az egyenlítői szerelést, és helyezd a szerelés alapját az állvány rögzítőplatformjának közepén lévő lyukon keresztül. Az állvány rögzítőplatformja alól csavard be a rögzítőcsavart alátéttel az egyenlítői szerelés alján lévő menetes lyukba.
2. Csavard be a szélességi beállító csavarokat az egyenlítői szerelésbe, amíg mindkét csavar nem érinti a szerelés belsejét, és a szerelés többé nem tud fel-le forogni.
3. Keresd meg az ellensúly rudat és az ellensúlyt. Csavard be az ellensúly rúd menetes végét az egyenlítői szerelés Dec tengelyébe. Távolítsd el a biztonsági csavart és az alátétet az ellensúly rúd másik végéről.
   Lazítsd meg az ellensúly rögzítőcsavarját, hogy a csavar ne akadályozza az ellensúly központi lyukát. Csúsztasd az ellensúlyt félig fel az ellensúly rúdjára, és húzd meg a rögzítőcsavart, hogy rögzítsd az ellensúlyt a helyén. Csavard fel a biztonsági csavart és az alátétet az ellensúly rúd végére.

Az optikai tubus rögzítése előtt az ellensúlyt és a finommozgatást hozzá kell adni a szereléshez:

4. Csúsztasd a finommozgató kábelek krómozott végét az egyenlítői szerelés fogaskerék tengelyére. Lásd az alábbi ábrát. A hosszabb kábelt a rektaszcenziós tengelyhez, a rövidebb kábelt pedig a deklinációs tengelyhez kell csatlakoztatni.


Az optikai tubus rögzítése

Most már készen állsz arra, hogy a távcső optikai tubusát (c) az egyenlítői szerelésre (f) helyezd.

1. Enyhén lazítsd meg azokat a csavarokat, amelyek a rögzítőgyűrűket a távcsövön a helyükön tartják.
2. Csúsztasd szét a gyűrűket úgy, hogy mindegyik ugyanakkora távolságra legyen, mint a rögzítőplatformon lévő lyukak.
3. Helyezd a távcső tubusát a szerelésre úgy, hogy a tubusgyűrűk alján lévő menetes oszlopok átmenjenek a rögzítőplatformon lévő lyukakon.
4. Csavard fel a szárnyas anyát a menetes oszlopok végére, és húzd meg, hogy rögzítsd a tubust a szereléshez.
5. Húzd meg azokat a csavarokat, amelyek a rögzítőgyűrűket a helyükön tartják. Ez megakadályozza, hogy a távcső előre-hátra csúszkáljon a rögzítőgyűrűkben.

A tartozékok rögzítése

A távcső a következő tartozékokkal rendelkezik:

• 20 mm-es okulár 1¼"
• 4 mm-es okulár 1¼ "
• 3x Barlow lencse 1¼"
• 5x24 keresőtávcső
• The Sky® L1 Planetárium szoftver

1. Távolítsd el a kupakokat a fókuszírozó kihúzható tubusáról (o).
2. Helyezd az okulár krómozott végét a fókuszírozóba. Rögzítsd a helyére a fókuszírozó oldalán lévő hüvelykujjcsavarral.
3. A távcsövedhez tartozik egy 3x Barlow lencse is, amely megháromszorozza az egyes okulárok nagyítását (lásd a kézikönyv Nagyítás című részét). A Barlow lencse használatához helyezd a Barlow lencsét közvetlenül a fókuszírozóba.
   Ezután kezdd egy alacsony teljesítményű okulárral, például a 20 mm-es okulárral, és helyezd közvetlenül a Barlow lencsébe.

A keresőtávcső rögzítése

1. Távolítsd el a két kis, ezüst színű hüvelykujjcsavart, amelyek a távcső tubusának tetején találhatók.
2. Helyezd a keresőtávcső konzolját a távcső tubusán lévő két lyuk fölé, igazítva a keresőtávcső konzolján lévő lyukakat a távcső tubusán lévő lyukakhoz.


Dugd át a hüvelykujjcsavarokat a keresőtávcső konzolján, és csavard be őket a távcső tubusába.

A készülék használata

A készülék mozgatása

A távcső irányának megváltoztatásához:

1. A távcső deklinációban (észak/dél) történő mozgatásához két lehetőség van. A nagy és gyors mozgásokhoz lazítsd meg a deklinációs gombot (lásd a 8. ábrát) a távcső mozgatásakor, majd húzd meg a gombot, amikor közel vagy a kívánt pozícióhoz. A nagyon kis mozgásokhoz és a finom beállításokhoz használd a deklinációs kábelt. A deklinációs kábel hatótávolsága körülbelül 30°, és ha eléred a végállást, ne próbáld erőltetni a mozgást, amikor a deklinációs kábel elérte a végállást. Ehelyett lazítsd meg a deklinációs gombot, és kézzel mozgasd a távcsövet deklinációban, amíg el nem haladsz az objektum mellett az ellenkező irányba. Ezután húzd meg a gombot, és fordítsd meg a deklinációs kábel irányát.
2. A távcső rektaszcenzióban (kelet/nyugat) történő mozgatásához két lehetőség van. A nagy és gyors mozgásokhoz lazítsd meg a rektaszcenziós gombot a távcső mozgatásakor, majd húzd meg a gombot, amikor közel vagy a kívánt pozícióhoz. A nagyon kis mozgásokhoz és a finom beállításokhoz forgasd a rektaszcenziós kábelt. A deklinációs kábellel ellentétben a rektaszcenziós kábel 360°-os folyamatos mozgást tesz lehetővé.

A készülék kiegyensúlyozása rektaszcenzióban

A távcsövet megfelelően ki kell egyensúlyozni ahhoz, hogy mindkét tengelyen simán mozogjon. A megfelelő egyensúly elengedhetetlen, ha opcionális motoros meghajtást használsz a pontos követéshez.

1. A rektaszcenziós tengely kiegyensúlyozásához mozgasd az ellensúly tengelyét úgy, hogy az párhuzamos (vízszintes) legyen a talajjal. Lassan engedd el a rektaszcenziós gombot, és nézd meg, hogy az optikai tubus mozog-e. Ha az optikai tubus mozog, akkor csúsztasd az ellensúlyt fel vagy le az ellensúly tengelyén, amíg az optikai tubus mozdulatlan nem marad a talajjal párhuzamos helyzetben. Amikor ez megtörténik, győződj meg arról, hogy az ellensúly zárja szoros.


A készülék kiegyensúlyozása deklinációban (DEC)

A távcsövet a deklinációs tengelyen is ki kell egyensúlyozni, hogy a DEC rögzítő kioldásakor ne legyenek hirtelen mozgások. A távcső kiegyensúlyozásához DEC-ben:

1. Engedd ki az R.A. rögzítőt, és forgasd el a távcsövet úgy, hogy az a szerelés egyik oldalán legyen (azaz, ahogy az a távcső R.A.-ban történő kiegyensúlyozásáról szóló előző szakaszban le van írva). Rögzítsd az R.A. rögzítőt, hogy a távcsövet a helyén tartsd. Engedd ki a DEC rögzítőt, és forgasd el a távcsövet, amíg a tubus párhuzamos nem lesz a talajjal. Engedd el a tubust — FOKOZATOSAN — hogy lásd, melyik irányba forog a deklinációs tengely körül. NE ENGEDD EL TELJESEN A TÁVCSŐ TUBUSÁT! Lazítsd meg azokat a csavarokat, amelyek a távcső tubusát a rögzítőgyűrűkben tartják, és csúsztasd a távcső tubusát előre vagy hátra, amíg az mozdulatlan nem marad, amikor a DEC rögzítőt kioldják. Húzd meg erősen a tubusgyűrűk csavarjait, hogy a távcsövet a helyén tartsd.


Alapok

A távcső egy olyan eszköz, amely összegyűjti és fókuszálja a fényt. Az optikai kialakítás jellege határozza meg, hogy a fény hogyan fókuszálódik. Egyes távcsövek, az úgynevezett refraktorok, lencséket használnak. Más távcsövek, az úgynevezett reflektorok, tükröket használnak. A Newton-féle reflektor egyetlen konkáv tükröt használ elsődleges tükörként. A fény a tubusba jut, és a hátsó végén lévő tükörhöz halad. Ott a fény előrehajlik a tubusban egyetlen pontba, a fókuszpontjába. Mivel a fejünk a távcső elé helyezése, hogy a képet egy okulárral nézzük, megakadályozná a reflektor működését, egy lapos tükör, az úgynevezett diagonál elfogja a fényt, és a tubus oldalára, a tubusra merőlegesen irányítja. Az okulárt oda helyezik a könnyű megtekintés érdekében.

A Newton-féle reflektor távcsövek nehéz lencséket helyettesítenek tükrökkel a fény összegyűjtése és fókuszálása érdekében, így sokkal több fényt gyűjtenek be ugyanazon az áron. Mivel a fény útját elfogják és oldalra tükrözik, akár 1000 mm-es fókusztávolság is elérhető, és mégis élvezheti a viszonylag kompakt és hordozható távcsövet. A Newton-féle reflektor távcső olyan lenyűgöző fénygyűjtő tulajdonságokat kínál, hogy még egy szerény költségvetés mellett is komolyan érdeklődhet a mélyűri csillagászat iránt. A Newton-féle reflektor távcsövek több gondozást és karbantartást igényelnek, mivel az elsődleges tükör ki van téve a levegőnek és a pornak. Ez a kis hátrány azonban nem akadályozza meg, hogy ez a távcsőtípus népszerű legyen azok körében, akik egy gazdaságos távcsövet szeretnének, amely mégis képes felbontani a halvány, távoli objektumokat.

A Newton-féle optikai kialakítás fényútjának metszeti nézete

Képtájolás

A Newton-féle reflektorok egyenes képet adnak, de a kép a szemlencsetartó talajhoz viszonyított helyzetétől függően elforgatva jelenik meg. A Newton-féle reflektorok a legjobbak csillagászati használatra, ahol nem számít, hogy a kép egyenes-e.

A tényleges képtájolás, ahogyan szabad szemmel látható

Fejjel lefelé fordított kép, ahogyan egy Newton-féle távcsővel látható

Fókuszálás

A távcső fókuszálásához egyszerűen forgassa el a fókuszáló gombot, amely közvetlenül a szemlencsetartó alatt található. A gombot az óramutató járásával megegyező irányba forgatva egy távolabbi objektumra fókuszálhat, mint amelyet éppen megfigyel. A gombot az óramutató járásával ellentétes irányba forgatva egy közelebbi objektumra fókuszálhat, mint amelyet éppen megfigyel.

• Ha korrekciós lencsét (konkrétan szemüveget) visel, érdemes lehet levennie, amikor a távcsőhöz csatlakoztatott szemlencsével figyel. Ha azonban kamerát használ, mindig viseljen korrekciós lencsét a lehető legélesebb fókusz érdekében. Ha asztigmatizmusa van, mindig viselnie kell a korrekciós lencsét.

A égi koordináta-rendszer

Az égen lévő objektumok megtalálásához a csillagászok egy égi koordináta-rendszert használnak, amely hasonló a Földön lévő földrajzi koordináta-rendszerünkhöz. Az égi koordináta-rendszernek vannak pólusai, hosszúsági és szélességi vonalai, valamint egy egyenlítője. Ezek többnyire rögzítve maradnak a háttércsillagokhoz képest.

Az égi egyenlítő 360 fokban körbefutja a Földet, és elválasztja az északi égi féltekét a délitől. A Föld egyenlítőjéhez hasonlóan ez is nulla fokos értéket mutat. A Földön ez a szélesség lenne. Az égen azonban ezt deklinációnak nevezik, vagy röviden DEC-nek. A deklinációs vonalak az égi egyenlítő feletti és alatti szögletes távolságukról kapták a nevüket. A vonalak az égi egyenlítőn vannak megszakítva. A vonalak fokokra, ívpercekre és ívmásodpercekre vannak osztva. Az egyenlítőtől délre eső deklinációs értékek mínuszjelet (-) viselnek a koordináta előtt, az égi egyenlítőtől északra esők pedig vagy üresek (azaz nincs jelölés), vagy pluszjel (+) előzi meg őket.

Az égi gömb kívülről nézve, a R.A. és a DEC látható

A hosszúság égi megfelelője a rektaszcenzió, vagy röviden R.A. A Föld hosszúsági vonalaihoz hasonlóan ezek is pólustól pólusig futnak, és egyenletesen 15 fokos távolságra vannak egymástól. Bár a hosszúsági vonalak szögletes távolsággal vannak elválasztva, ezek az idő mértékegységei is. Minden hosszúsági vonal egy órával van távolabb a következőtől. Mivel a Föld 24 óránként fordul meg egyszer, összesen 24 vonal van. Ennek eredményeként az R.A. koordináták időegységekben vannak megjelölve. Ez a Halak csillagkép egy tetszőleges pontjával kezdődik, amelyet 0 óra, 0 perc, 0 másodpercnek jelölnek. Az összes többi pontot az jelöli, hogy mennyivel (azaz mennyi ideig) maradnak le ettől a koordinátától, miután az áthaladt a fejünk felett nyugat felé haladva.

A csillagok mozgása

A Nap napi mozgása az égen még a legalkalmibb megfigyelő számára is ismerős. Ez a napi vándorlás nem a Nap mozgása, ahogy a korai csillagászok gondolták, hanem a Föld forgásának eredménye. A Föld forgása azt is okozza, hogy a csillagok is ugyanezt teszik, egy nagy kört írva le, ahogy a Föld egy fordulatot tesz meg. A csillag által követett kör alakú út attól függ, hogy hol van az égen. Az égi egyenlítőhöz közeli csillagok alkotják a legnagyobb köröket, amelyek keleten kelnek és nyugaton nyugszanak. Az északi égi pólus felé haladva, amely pont körül az északi féltekén lévő csillagok forogni látszanak, ezek a körök kisebbek lesznek. A középső égi szélességi fokokon lévő csillagok északkeleten kelnek és északnyugaton nyugszanak. A magas égi szélességi fokokon lévő csillagok mindig a horizont felett vannak, és azt mondják, hogy cirkumpolárisak, mert soha nem kelnek és soha nem nyugszanak. Soha nem fogja látni a csillagokat egy teljes kört leírni, mert a nappali napfény elnyomja a csillagfényt. Azonban a csillagok ezen égi régióban lévő körkörös mozgásának egy része látható, ha egy kamerát állványra helyezünk, és a zárat néhány órára kinyitjuk. A feldolgozott film félköröket fog mutatni, amelyek a pólus körül forognak. (A csillagok mozgásának ez a leírása a déli féltekére is vonatkozik, kivéve, hogy az égi egyenlítőtől délre eső összes csillag a déli égi pólus körül mozog.)

Úgy tűnik, hogy minden csillag az égi pólusok körül forog. Azonban ennek a mozgásnak a megjelenése attól függ, hogy hol nézünk az égen. Az északi égi pólus közelében a csillagok felismerhető köröket írnak le, amelyek a pólusra vannak központosítva (1). Az égi egyenlítő közelében lévő csillagok is kör alakú pályákat követnek a pólus körül. De a teljes utat megszakítja a horizont. Ezek keleten kelnek és nyugaton nyugszanak (2). A szemközti pólus felé nézve a csillagok ellentétes irányba görbülnek vagy ívelnek, és egy kört írnak le a szemközti pólus körül (3).

Az északi égi pólus közelében látható csillagok

Az égi egyenlítő közelében látható csillagok

Az északi égi pólus ellentétes irányába nézve látható csillagok

Szélességi skálák

A távcső pólusra állításának legegyszerűbb módja a szélességi skála. A többi módszerrel ellentétben, amelyek megkövetelik, hogy megtalálja az égi pólust a közelében lévő bizonyos csillagok azonosításával, ez a módszer egy ismert állandó alapján működik annak meghatározására, hogy milyen magasra kell mutatnia a poláris tengelynek (lásd a 10. ábrát).

A fent említett állandó az Ön szélességi foka és az égi pólus északi (vagy déli) horizont feletti szögletes távolsága közötti kapcsolat; Az északi horizonttól az északi égi pólusig mért szögletes távolság mindig megegyezik az Ön szélességi fokával. Ennek illusztrálására képzelje el, hogy az északi póluson áll, +90°-os szélességi fokon. Az északi égi pólus, amelynek deklinációja +90°, közvetlenül a feje fölött lenne (azaz 90°-kal a horizont felett). Most tegyük fel, hogy egy fokkal délre mozdul — az Ön szélességi foka most +89°, és az égi pólus már nincs közvetlenül a feje fölött. Egy fokkal közelebb került az északi horizont felé. Ez azt jelenti, hogy a pólus most 89°-kal van az északi horizont felett. Ha egy fokkal tovább délre mozdul, ugyanaz történik újra. 70 mérföldet kellene északra vagy délre utaznia ahhoz, hogy egy fokkal megváltoztassa a szélességi fokát. Ahogy ebből a példából látható, az északi horizonttól az égi pólusig mért távolság mindig megegyezik az Ön szélességi fokával.

Ha Los Angelesből figyel meg, amelynek szélességi foka 34°, akkor az égi pólus 34°-kal van az északi horizont felett. A szélességi skála tehát nem tesz mást, mint a távcső poláris tengelyét a megfelelő magasságba állítja az északi (vagy déli) horizont felett. A távcső beállításához:

1. Győződjön meg arról, hogy a szerelvény poláris tengelye pontosan észak felé mutat. Használjon egy tájékozódási pontot, amelyről tudja, hogy észak felé néz.
2. Állítsa be a szerelvényt magasságban, amíg a szélességi fok jelzője az Ön szélességi fokára nem mutat. A szerelvény mozgatása befolyásolja a poláris tengely által mutatott szöget.

Ez a módszer nappal is elvégezhető, így nincs szükség a sötétben való tapogatózásra. Bár ez a módszer NEM helyezi Önt közvetlenül a pólusra, korlátozza az objektum követésekor végrehajtandó korrekciók számát.

A Polarisra mutatás

Ez a módszer a Polaris-t használja útmutatóként az égi pólushoz. Mivel a Polaris kevesebb mint egy fokra van az égi pólustól, egyszerűen a távcső poláris tengelyét a Polarisra irányíthatja. Bár ez korántsem tökéletes beállítás, egy fokon belülre kerül. Az előző módszerrel ellentétben ezt sötétben kell elvégezni, amikor a Polaris látható.

1. Állítsa fel a távcsövet úgy, hogy a poláris tengely észak felé mutasson. Lásd a 10. ábrát.

   10. ábra - Az egyenlítői szerelvény beállítása a Föld poláris tengelyéhez
2. Lazítsa meg a DEC tengelykapcsoló gombot, és mozgassa a távcsövet úgy, hogy a tubus párhuzamos legyen a poláris tengellyel. Ha ez megtörtént, a deklinációs beállító kör +90°-ot fog mutatni. Ha a deklinációs beállító kör nincs beállítva, mozgassa a távcsövet úgy, hogy a tubus párhuzamos legyen a poláris tengellyel.
3. Állítsa be a szerelvényt magasságban és/vagy azimutban, amíg a Polaris nem látható a kereső látómezejében.
4. Központosítsa a Polaris-t a távcső látómezejében a szerelvény finomhangoló vezérlőivel.

   Egyenlítői fej PowerSeeker 127

Ne feledje, hogy a poláris beállítás során NE mozgassa a távcsövet R.A.-ban vagy DEC-ben. Nem magát a távcsövet akarja mozgatni, hanem a poláris tengelyt. A távcső egyszerűen arra szolgál, hogy lássa, hová mutat a poláris tengely.

Az északi égi pólus megtalálása

Mindkét féltekén van egy pont az égen, amely körül az összes többi csillag forogni látszik. Ezeket a pontokat égi pólusoknak nevezik, és annak a féltekének a nevét viselik, amelyen találhatók. Például az északi féltekén minden csillag az északi égi pólus körül mozog. Amikor a távcső poláris tengelye az égi pólusra mutat, párhuzamos a Föld forgástengelyével.

A poláris beállítás számos módszere megköveteli, hogy tudja, hogyan kell megtalálni az égi pólust a területen lévő csillagok azonosításával. Az északi féltekén élők számára az égi pólus megtalálása nem túl nehéz. Szerencsére van egy szabad szemmel látható csillagunk, amely kevesebb mint egy fokra van. Ez a csillag, a Polaris, a Kis Göncöl fogantyújának végén található csillag. Mivel a Kis Göncöl (technikailag Ursa Minor-nak hívják) nem a legfényesebb csillagképek egyike az égen, nehéz lehet városi területekről megtalálni. Ha ez a helyzet, használja a Nagy Göncöl táljában lévő két végső csillagot (a mutató csillagokat). Húzzon egy képzeletbeli vonalat rajtuk keresztül a Kis Göncöl felé. Ezek a Polarisra mutatnak (lásd a 12. ábrát). A Nagy Göncöl helyzete változik az év során és az éjszaka folyamán. Amikor a Nagy Göncöl alacsonyan van az égen (azaz a horizont közelében), nehéz lehet megtalálni. Ezekben az időkben keresse a Cassiopeia-t (lásd a 12. ábrát). A déli féltekén lévő megfigyelők nincsenek olyan szerencsés helyzetben, mint az északi féltekén élők. A déli égi pólus körüli csillagok közel sem olyan fényesek, mint az északi körüliek. A legközelebbi csillag, amely viszonylag fényes, a Sigma Octantis. Ez a csillag éppen a szabad szemmel látható határán van (5,5 magnitúdó), és körülbelül 59 ívpercre fekszik a pólustól.

A Nagy Göncöl helyzete változik az év során és az éjszaka folyamán.

Definíció:
Az északi égi pólus az a pont az északi féltekén, amely körül minden csillag forogni látszik. A déli féltekén lévő megfelelőjét déli égi pólusnak nevezik.

12. ábra
A Nagy Göncöl táljának elején lévő két csillag a Polarisra mutat, amely kevesebb mint egy fokra van a valódi (északi) égi pólustól. A Cassiopeia, a "W" alakú csillagkép, a pólus ellentétes oldalán található a Nagy Göncöltől. Az északi égi pólust (N.C.P.) a "

A beállító körök használata

A beállító körök a rektaszcenzió és a deklináció tárcsái (vagy mérőműszerei), amelyek lehetővé teszik, hogy könnyen megtalálja az égi objektumokat a csillagtérképen vagy atlaszban felsorolt koordinátáik alapján.

1. A deklinációs beállító kör fokokban van skálázva, a rektaszcenziós beállító kör pedig percekben van növelve. A körök közel viszik a célponthoz, de nem közvetlenül rá. A poláris beállítás pontossága is befolyásolja a beállító körök pontosságát.
2. A deklinációs beállító kör gyárilag be van állítva, és nem kell beállítani, ha pontosan mutat.
3. A rektaszcenziós beállító kört be kell állítani. Válasszon egy fényes és könnyen megtalálható csillagot egy csillagtérképen, és jegyezze fel a koordinátáit (rektaszcenzió és deklináció). Keresse meg a csillagot a csillagmutatóban, majd a távcsőben. Most forgassa el a rektaszcenziós kört úgy, hogy a csillag koordinátái megegyezzenek a jelzőjellel. Ha pontosan beállította a távcsövet a pólusra, a deklinációs körnek helyesen kell beállítva lennie a megfelelő koordinátákra.
4. A rektaszcenziós beállító kör nem mozog, amikor a távcső rektaszcenzióban mozog, ezért minden alkalommal be kell állítani, amikor új objektumot szeretne megtalálni. Azonban nem kell minden alkalommal fényes csillagot használnia, hanem használhatja a jelenleg megfigyelt objektumot is.
5. Most egy csillagtérkép vagy atlasz segítségével számos objektumot találhat. Először mozgassa a távcsövet deklinációban a megfelelő deklinációs koordinátára. Ezután mozgassa a távcsövet rektaszcenzióban, amíg a jelző a megfelelő koordinátára nem mutat.
6. Miután a távcsövet a megfelelő égi koordinátákra mozgatta, nézzen bele az alacsonyabb nagyítású okulárba, hogy megtalálta-e a megtekinteni kívánt objektumot. Központosítsa az objektumot az okulárban. Ha az objektum nem látható az okulárban, fokozatosan pásztázza a távcsövet a rektaszcenziós és deklinációs kábelek segítségével, amíg az objektum láthatóvá nem válik. Mindig a legalacsonyabb nagyítású okulárral (20 mm) kezdje, majd váltson nagyobb nagyításra, miután megtalálta a kívánt objektumot.

Nagyítás

A távcső nagyítása (vagy teljesítménye) a használt okulár fókusztávolságától és a távcső fókusztávolságától függ.

A PowerSeeker 127 távcső fókusztávolsága 1000 mm, és egy 20 mm-es 1¼" okulárral érkezik. A nagyítás kiszámításához használja a következő képletet, ahol FL = fókusztávolság:

Ezért, ha a 20 mm-es okulárt használja, a nagyítás 1000/20 = 50x. Ugyanez a képlet alkalmazható bármelyik okulárjára.

A nagyításnak minden távcsőnél vannak korlátai. Ezeket a korlátokat az optika törvényei és az emberi szem természete határozza meg. A megfigyelések nagy részét 50x és 130x közötti tartományban fogja végezni. A nagyobb nagyításokat főként a hold- és néha a bolygómegfigyelésekhez használják, ahol nagymértékben megnövelheti a képet, és a légköri viszonyok közel tökéletesek. A rendkívül nagy nagyításoknál a képek felnagyítják a képet, de ne feledje, hogy a kontraszt nagyon alacsony lesz a nagy nagyítás miatt. A legfényesebb, legnagyobb kontrasztú képekhez kezdje a kisebb teljesítményű okulárral, kisebb képmérettel.

A következő nagyítási szintek érhetők el a szabványos okulárok és a 3x Barlow lencse együttes használatával:

Okulár	Nagyítás	Nagyítás 3x Barlow lencsével
20mm	50x	150x
4mm	250x	750x

KARBANTARTÁS

Megfelelő gondozás mellett a teleszkópnak ritkán van szüksége karbantartásra. A teleszkóp legjobb állapotának megőrzése érdekében tartsa be a következő javaslatokat:

1. Amikor a teleszkópot nem használja, helyezze vissza az összes lencsevédőt, hogy távol tartsa a port és a szennyeződéseket az optikai felületektől.
2. Egy kis mennyiségű por bármely optikai felületen nem jelent problémát, és nem kell eltávolítani. Ha a por felhalmozódik, használjon sűrített levegős flakont és egy teve szőr ecsetet a por eltávolításához. Az ujjlenyomatok vagy más szennyeződések eltávolításához használjon optikai tisztítókészletet vagy a Celestron Lens Pent (#93575).
3. Ha az objektív lencse belsejét meg kell tisztítani, azt szakembernek kell elvégeznie. Javíttassa meg a műszert egy teleszkópjavító műhelyben, vagy küldje vissza a gyárba szervizelésre.

Kollimáció

Az optikai rendszer kollimációját vagy beállítását a gyárban végzik a szállítás előtt.

1. Ha a teleszkóp a szállítás során nagyon durva bánásmódban részesült vagy leejtették, szükség lehet kollimációra.
   Tekintse meg a következő vázlatot, hogy ellenőrizze, a teleszkóp kollimált-e. Ha a fókuszáló tetején lévő okulár adapterbe néz (okulár nélkül), ezt kell látnia. Ha a szeme tükröződése nincs középen, akkor kollimációra van szükség.

2. A teleszkóp kollimációjának beállítását az optikai cső hátulján található kollimációs beállító csavarok (d) elforgatásával lehet elvégezni.
3. Ha a teleszkóp nincs kollimálva, a legjobb módja az újrakollimálásnak egy jó kollimációs eszközzel. A Celestron egy Newton-féle kollimációs eszközt (#94183) kínál részletes utasításokkal, amelyek megkönnyítik ezt a feladatot.

SPECIFIKÁCIÓK

	PowerSeeker 127
Apertúra	127mm
Fókusztávolság	1000mm
Fókuszarány	f/8
Rögzítés	Egyenlítői
Állvány	Állítható alumínium állvány

MEGJEGYZÉS: A specifikációk előzetes értesítés nélkül változhatnak.
