Celestron PowerSeeker 127 - 127mm:n Newton-tyyppisen peilikaukoputken käyttöohje

Sisältö

1 JOHDANTO
2 Yleiskatsaus
3 Laitteen kokoaminen
4 Ekvatoriaalisen jalustan kiinnittäminen
5 Optisen putken kiinnittäminen
6 Lisävarusteiden kiinnittäminen
7 Etsinkaukoputken kiinnittäminen
8 Laitteen käyttäminen
9 Perusteet
10 HUOLTO
- 10.1 Kollimointi
11 TEKNISET TIEDOT
12 Lataa käyttöohje
13 Muilla kielillä

JOHDANTO

Onnittelut hankinnastasi ja tervetuloa Celestronin amatööritähtitieteen maailmaan. Jotkin näissä ohjeissa kuvatut termit ja osat saattavat olla sinulle uusia, joten alla on määritelty muutamia yleisesti käytettyjä termejä, jotka sinun on hyvä tuntea.

Ekvatoriaalinen jalusta (Equatorial mount) – jalustatyyppi, jonka avulla kaukoputki voidaan kohdistaa Maan akselin kanssa taivaan liikkeen seuraamiseksi.

Polttoväli (Focal length) - etäisyys linssin optisesta keskipisteestä siihen pisteeseen, jossa tulevat valonsäteet yhtyvät ja muodostavat selkeän, tarkennetun kuvan.

Pääpeili (Primary Mirror) - Se kerää tulevan valon ja luo terävästi tarkennetun kuvan.

Peilikaukoputki (Reflecting telescope) – optinen rakenne, jossa valo heijastuu kaarevasta peilistä, joka yhdistää valon pieneksi kiekoksi, jota sitten suurennetaan okulaarin avulla.

Ensin sinun on tutustuttava PowerSeeker-kaukoputkesi osiin ja sitten koottava se annettujen helppojen ohjeiden mukaisesti. Seuraavaksi lue käyttöohjeet ja tutustu kaukoputken toimintaan, jotta voit valmistautua tuntikausien katselunautintoon.

LUE TÄMÄ OSA ENNEN KAUKOPUTKEN KÄYTTÖÄ

PowerSeeker-kaukoputkesi on suunniteltu antamaan sinulle tunteja hauskaa ja palkitsevaa havainnointia. On kuitenkin muutamia asioita, jotka on hyvä tiedostaa ennen kaukoputken käyttöä, jotta varmistat turvallisuutesi ja suojaat laitteitasi.

ÄLÄ KOSKAAN KATSO SUORAAN AURINKOON PALJAIN SILMIN TAI KAUKOPUTKELLA. ÄLÄ KOSKAAN SUUNTAA KAUKOPUTKEASI AURINKOON, ELLEI SINULLA OLE OIKEAA AURINKOSUOJAINTA. TÄSTÄ VOI AIHEUTUA PYSYVÄ JA KORJAAMATON SILMÄVAURIO.

ÄLÄ KOSKAAN KÄYTÄ KAUKOPUTKEASI AURINKOKUVAN PROJISOIMISEEN MINKÄÄN PINNAN PÄÄLLE TAI KÄYTÄ OKULAARIN AURINKOSUOJAINTA TAI HERSCHELIN KIILAA. SISÄINEN LÄMMÖN KERTAMINEN VOI VAHINGOITTAA KAUKOPUTKEA JA/TAI SIIHEN KIINNITETTYJÄ LISÄVARUSTEITA.

ÄLÄ KOSKAAN JÄTÄ KAUKOPUTKEASI VALVOMATTA, EENÄÄN LAPSIA ON LÄSNÄ. TÄMÄ PÄTEE MYÖS AIKUISIIN, JOTKA EIVÄT TUNNE KAUKOPUTKESI OIKEITA KÄYTTÖTAPOJA.

PEITÄ AINA ETSINKAUKOPUTKI, KUN KÄYTÄT KAUKOPUTKEASI OIKEAN AURINKOSUOJAIMEN KANSSA. VAIKKA TÄMÄN VÄLINEEN AUKKO ON PIENI, SIIHEN RIITTÄÄ VALONKERÄYSTEHOA AIHEUTTAA PYSYVÄ JA KORJAAMATON SILMÄVAURIO. ETSINKAUKOPUTKEN PROJISOIMA KUVA ON TARPEEKSI KUUMA POLTTAAAN IHON TAI VAATTEET.

Yleiskatsaus

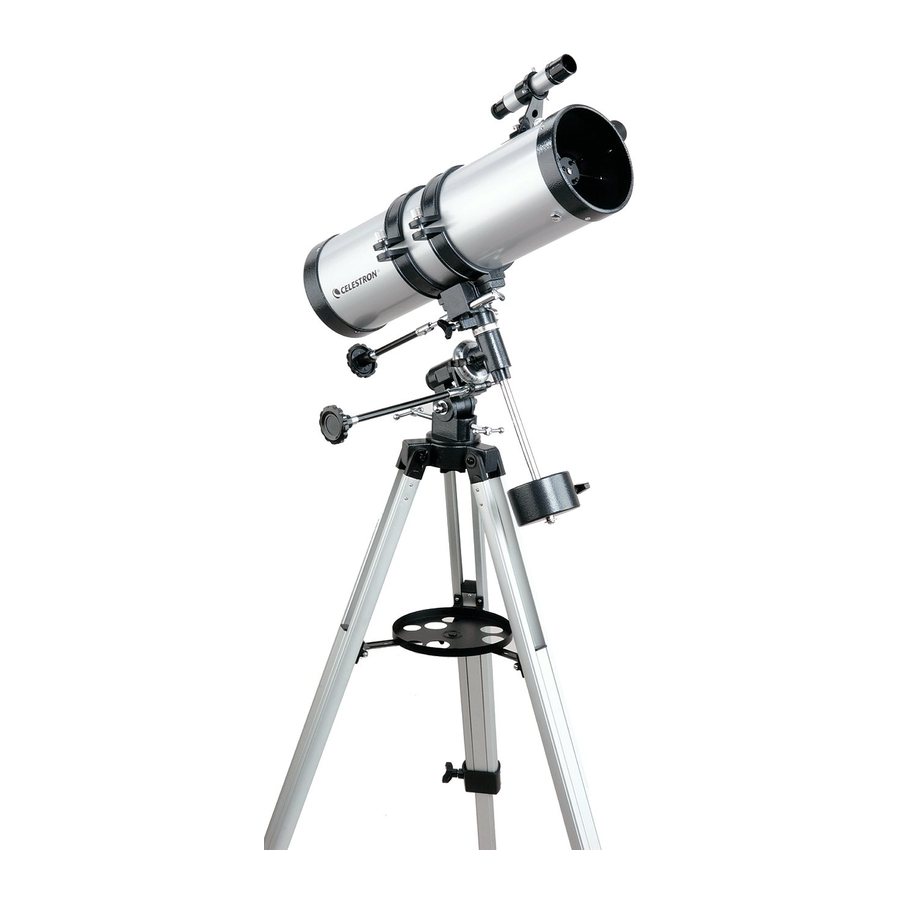

127 mm:n Newton-tyyppinen peilikaukoputki

PowerSeeker on Newton-tyyppinen peilikaukoputki, joka on varustettu ekvatoriaalisella jalustalla. Tämä osio opastaa sinua PowerSeeker-kaukoputkesi oikeassa kokoamisessa ja käytössä. Kaukoputki toimitetaan yhdessä laatikossa, joka sisältää kaikki sen kokoamiseen tarvittavat osat. Pura ja aseta kaikki osat suurelle, avoimelle alueelle, jossa sinulla on tilaa työskennellä.
Käytä alla olevaa luetteloa ja kaukoputken kaaviota varmistaaksesi, että sinulla on kaikki osat ja että tunnistat ne.

	PowerSeeker 127
a.	Etsinkaukoputki (Finderscope)	i.	Jalustan jatkoruuvit (Tripod Extension Screws)
b.	Putkirenkaat (Tube Rings)	j.	Lisävarustetaso (Accessory Tray)
c.	Optinen putki (Optical Tube)	k.	Vastapaino (Counterweight)
d.	Kollimaatioruuvit (Collimation Screws)	l.	Vastapainotanko (Counterweight Bar)
e.	Hidasliikkeiset säätimet (Slow Motion Controls)	m.	Rektaskension asetusympyrä (Right Ascension Setting Circle)
f.	Ekvatoriaalinen jalusta (Equatorial Mount)	n.	Deklinaation asetusympyrä (Declination Setting Circle)
g.	Leveysasteen säätöruuvi (Latitude Adjustment Screw)	o.	Tarkennin (Focuser)
h.	Jalustan jalka (Tripod Leg)	p.	Okulaari (Eyepiece)

Laitteen kokoaminen

Aseta jalusta pystyyn levittämällä jalat ulospäin, kunnes ne ovat täysin auki. Jatka kunkin kolmen jalustan jalan keskiosaa alas 6-8 tuumaa. Käytä kolmea kiristysruuvia, jotka sijaitsevat kunkin jalan alaosassa, kiinnittääksesi jatketut jalat paikalleen.
Aseta lisävarustetaso jalustan keskimmäisen jalan tuen päälle. Pujota alustan kierteitetty pylväs jalan tuen keskellä olevaan kierteitettyyn reikään.

Ekvatoriaalisen jalustan kiinnittäminen

Etsi ekvatoriaalinen jalusta ja aseta jalustan pohja jalustan asennusalustan keskellä olevan reiän läpi. Pujota jalustan asennusalustan alta asennuspultti aluslevyineen ekvatoriaalisen jalustan pohjassa olevaan kierteitettyyn reikään.
Pujota leveysasteen säätöruuvit ekvatoriaaliseen jalustaan, kunnes molemmat ruuvit koskettavat jalustan sisäpuolta ja jalusta ei voi enää kääntyä ylös ja alas.
Etsi vastapainotanko ja vastapaino. Pujota vastapainotangon kierteitetty pää ekvatoriaalisen jalustan Dec-akseliin. Irrota turvaruuvi ja aluslevy vastapainotangon toisesta päästä.
Löysää vastapainon lukituspulttia niin, että ruuvi ei enää tuki vastapainon keskireikää. Liu'uta vastapaino puoliväliin vastapainotankoa ja kiristä lukitusruuvi kiinnittääksesi vastapainon paikalleen. Pujota turvaruuvi ja aluslevy vastapainotangon päähän.

Ennen optisen putken kiinnittämistä vastapaino ja hidasliikkeiset säätimet on lisättävä jalustaan:

Liu'uta hidasliikkeisten ohjauskaapeleiden kromattu pää ekvatoriaalisen jalustan hammaspyörän akselille. Katso alla olevaa kuvaa. Pidempi kaapeli tulee kiinnittää rektaskensioakseliin ja lyhyempi kaapeli deklinaatioakseliin.

Optisen putken kiinnittäminen

Olet nyt valmis asettamaan kaukoputken optisen putken (c) ekvatoriaaliseen jalustaan (f).

Löysää hieman ruuveja, jotka pitävät kiinnitysrenkaat kaukoputkessa paikallaan.
Liu'uta renkaat erilleen niin, että kukin on samalla etäisyydellä kuin asennusalustan reiät.
Aseta kaukoputken putki jalustaan niin, että putkirenkaiden pohjassa olevat kierteitetyt pylväät menevät asennusalustan reikien läpi.
Pujota siipimutteri kierteitettyjen pylväiden päähän ja kiristä kiinnittääksesi putken jalustaan.
Kiristä ruuvit, jotka pitävät kiinnitysrenkaat paikallaan. Tämä estää kaukoputkea liukumasta edestakaisin kiinnitysrenkaissa.

Lisävarusteiden kiinnittäminen

Kaukoputkesi mukana tulee seuraavat lisävarusteet:

20 mm:n okulaari 1¼"
4 mm:n okulaari 1¼ "
3x Barlow-linssi 1¼"
5x24 etsinkaukoputki
The Sky® L1 -planetaario-ohjelmisto

Irrota korkit tarkentimen vetoputkesta (o).
Aseta okulaarin kromattu pää tarkentimeen. Lukitse se paikalleen tarkentimen sivussa olevalla peukaloruuvilla.
Kaukoputkesi mukana tulee myös 3x Barlow-linssi, joka kolminkertaistaa kunkin okulaarin suurennustehon (katso käyttöohjeen Suurennus-osio). Käyttääksesi Barlow-linssiä, aseta Barlow-linssi suoraan tarkentimeen.
Aloita sitten käyttämällä pienitehoista okulaaria, kuten 20 mm:n, ja aseta se suoraan Barlow-linssiin.

Etsinkaukoputken kiinnittäminen

Irrota kaksi pientä, hopeista peukaloruuvia, jotka sijaitsevat kaukoputken putken päällä.
Aseta etsinkaukoputken kiinnike kaukoputken putkessa olevien kahden reiän päälle ja kohdista etsinkaukoputken kiinnikkeen reiät kaukoputken putken reikiin.

Työnnä peukaloruuvit etsinkaukoputken kiinnikkeen läpi ja pujota ne kaukoputken putkeen.

Laitteen käyttäminen

Laitteen liikuttaminen

Muuttaaksesi kaukoputken suuntaa:

Liikuttaaksesi kaukoputkea deklinaatiossa (pohjoinen/etelä) on kaksi vaihtoehtoa. Suuria ja nopeita liikkeitä varten löysää deklinaationuppia (katso kuvat 8) liikuttaessasi kaukoputkea ja kiristä sitten nuppi, kun olet lähellä haluamaasi asentoa. Hyvin pieniä liikkeitä ja hienosäätöjä varten käytä deklinaatiokaapelia. Deklinaatiokaapelin kantama on noin 30°, ja jos tulet pysähdykseen matkan lopussa, älä yritä pakottaa liikettä, kun deklinaatiokaapeli on saavuttanut pysähdyksen. Löysää sen sijaan deklinaationuppia ja liikuta kaukoputkea manuaalisesti deklinaatiossa, kunnes ohitat kohteen vastakkaiseen suuntaan. Kiristä sitten nuppi ja käännä deklinaatiokaapelin suunta.
Liikuttaaksesi kaukoputkea rektaskensiossa (itä/länsi) on kaksi vaihtoehtoa. Suuria ja nopeita liikkeitä varten löysää rektaskensionuppia liikuttaessasi kaukoputkea ja kiristä sitten nuppi, kun olet lähellä haluamaasi asentoa. Hyvin pieniä liikkeitä ja hienosäätöjä varten käännä rektaskensiokaapelia. Toisin kuin deklinaatiokaapelissa, rektaskensiokaapelissa on 360˚ jatkuvaa liikettä.

Laitteen tasapainottaminen rektaskensiossa

Kaukoputken tulee olla kunnolla tasapainossa, jotta se liikkuu tasaisesti molemmilla akseleilla. Oikea tasapaino on välttämätöntä, jos käytetään valinnaista moottorikäyttöä tarkkaan seurantaan.

Tasapainottaaksesi rektaskensioakselin, siirrä vastapainoakselia niin, että se on yhdensuuntainen (vaakasuora) maan kanssa. Vapauta hitaasti rektaskensionuppi ja katso, liikkuuko optinen putki. Jos optinen putki liikkuu, liu'uta vastapainoa ylös tai alas vastapainoakselia pitkin, kunnes optinen putki pysyy paikallaan yhdensuuntaisessa asennossa maahan nähden. Kun näin tapahtuu, varmista, että vastapainon lukko on tiukka.

Laitteen tasapainottaminen deklinaatiossa (DEC)

Kaukoputki tulee tasapainottaa myös deklinaatioakselilla, jotta vältetään äkilliset liikkeet, kun DEC-puristin vapautetaan. Tasapainottaaksesi kaukoputken DEC-akselilla:

Vapauta R.A.-puristin ja kierrä kaukoputkea niin, että se on jalustan toisella puolella (eli kuten edellisessä osiossa on kuvattu kaukoputken tasapainottamisesta R.A.-akselilla). Lukitse R.A.-puristin pitämään kaukoputki paikallaan. Vapauta DEC-puristin ja kierrä kaukoputkea, kunnes putki on yhdensuuntainen maan kanssa. Vapauta putki — VÄHITELLEN — nähdäksesi, kumpaan suuntaan se pyörii deklinaatioakselin ympäri. ÄLÄ PÄÄSTÄ KAUKOPUTKEN PUTKEA KOKONAAN IRTI! Löysää ruuveja, jotka pitävät kaukoputken putkea kiinnitysrenkaiden sisällä, ja liu'uta kaukoputken putkea joko eteen- tai taaksepäin, kunnes se pysyy paikallaan, kun DEC-puristin vapautetaan. Kiristä putkirenkaan ruuvit tiukasti pitämään kaukoputki paikallaan.

Perusteet

Kaukoputki on instrumentti, joka kerää ja kohdistaa valoa. Optisen suunnittelun luonne määrittää, miten valo kohdistetaan. Jotkut kaukoputket, jotka tunnetaan refraktoreina, käyttävät linssejä. Toiset kaukoputket, jotka tunnetaan heijastimina, käyttävät peilejä. Newtonilainen heijastin käyttää yhtä koveraa peiliä pääpeilinään. Valo tulee putkeen ja kulkee putken takaosassa olevaan peiliin. Siellä valo taittuu eteenpäin putkessa yhteen pisteeseen, sen polttopisteeseen. Koska pään laittaminen kaukoputken eteen katsomaan kuvaa okulaarilla estäisi heijastimen toiminnan, litteä peili, jota kutsutaan diagonaaliksi, sieppaa valon ja osoittaa sen ulos putken sivulle suorassa kulmassa putkeen nähden. Okulaari sijoitetaan siihen helppoa katselua varten.

Newtonilaiset heijastinkaukoputket korvaavat raskaat linssit peileillä valon keräämiseksi ja kohdistamiseksi, mikä tarjoaa paljon enemmän valonkeräystehoa samalla rahalla. Koska valopolku siepataan ja heijastetaan sivulle, voit saada jopa 1000 mm:n polttovälejä ja silti nauttia kaukoputkesta, joka on suhteellisen kompakti ja kannettava. Newtonilainen heijastinkaukoputki tarjoaa niin vaikuttavia valonkeräysominaisuuksia, että voit olla vakavasti kiinnostunut syvän avaruuden tähtitieteestä jopa pienellä budjetilla. Newtonilaiset heijastinkaukoputket vaativat enemmän huolellisuutta ja huoltoa, koska pääpeili on alttiina ilmalle ja pölylle. Tämä pieni haitta ei kuitenkaan haittaa tämän tyyppisen kaukoputken suosiota niiden keskuudessa, jotka haluavat edullisen kaukoputken, joka pystyy silti erottamaan heikkoja, kaukaisia kohteita.

Leikkauskuva newtonilaisen optisen suunnittelun valopolusta

Kuvan suunta

Newtonilaiset heijastimet tuottavat oikeinpäin olevan kuvan, mutta kuva näyttää pyörivän okulaarin pidikkeen sijainnin perusteella maahan nähden. Newtonilaiset heijastimet sopivat parhaiten tähtitieteelliseen käyttöön, jossa oikeinpäin olemisella ei ole väliä.

Todellinen kuvan suunta paljaalla silmällä nähtynä

Ylösalaisin oleva kuva, kuten newtonilaisen kaukoputken läpi nähtynä

Tarkentaminen

Tarkentaaksesi kaukoputkeasi, yksinkertaisesti käännä tarkennusnuppia, joka sijaitsee suoraan okulaarin pidikkeen alapuolella. Nupin kääntäminen myötäpäivään mahdollistaa tarkentamisen kohteeseen, joka on kauempana kuin se, jota parhaillaan tarkkailet. Nupin kääntäminen vastapäivään mahdollistaa tarkentamisen kohteeseen, joka on lähempänä kuin se, jota parhaillaan tarkkailet.

Jos käytät korjaavia linssejä (erityisesti silmälaseja), saatat haluta poistaa ne, kun tarkkailet kaukoputkeen kiinnitetyllä okulaarilla. Kuitenkin, kun käytät kameraa, sinun tulisi aina käyttää korjaavia linssejä varmistaaksesi mahdollisimman terävän tarkennuksen. Jos sinulla on hajataitto, korjaavia linssejä on käytettävä aina.

Taivaallinen koordinaattijärjestelmä

Auttaakseen löytämään kohteita taivaalta, tähtitieteilijät käyttävät taivaallista koordinaattijärjestelmää, joka on samanlainen kuin maantieteellinen koordinaattijärjestelmämme täällä Maassa. Taivaallisessa koordinaattijärjestelmässä on navat, pituus- ja leveyspiirit sekä päiväntasaaja. Suurimmaksi osaksi nämä pysyvät kiinteinä taustalla oleviin tähtiin nähden.

Taivaallinen päiväntasaaja kulkee 360 astetta Maan ympäri ja erottaa pohjoisen taivaallisen pallonpuoliskon eteläisestä. Kuten Maan päiväntasaaja, sen lukema on nolla astetta. Maassa tämä olisi leveysaste. Taivaalla tätä kutsutaan kuitenkin deklinaatioksi tai lyhyesti DEC. Deklinaatioviivat on nimetty niiden kulmaetäisyyden mukaan taivaallisen päiväntasaajan ylä- ja alapuolella. Viivat on katkaistu taivaallisesta päiväntasaajasta. Viivat on jaettu asteisiin, kaariminuutteihin ja kaarisekunteihin. Deklinaatiolukemat päiväntasaajan eteläpuolella sisältävät miinusmerkin (-) koordinaatin edessä ja ne, jotka ovat taivaallisen päiväntasaajan pohjoispuolella, ovat joko tyhjiä (eli ei merkintää) tai niitä edeltää plusmerkki (+).

Taivaallinen pallo ulkopuolelta nähtynä, jossa näkyy R.A. ja DEC

Taivaallinen vastine pituuspiirille on nimeltään rektaskensio tai lyhyesti R.A. Kuten Maan pituuspiirit, ne kulkevat navalta navalle ja ovat tasaisesti 15 asteen välein. Vaikka pituuspiirit on erotettu kulmaetäisyydellä, ne ovat myös ajan mitta. Jokainen pituuspiiri on tunnin päässä seuraavasta. Koska Maa pyörii kerran 24 tunnissa, on yhteensä 24 viivaa. Tämän seurauksena R.A.-koordinaatit on merkitty aikayksiköissä. Se alkaa mielivaltaisesta pisteestä Kalojen tähdistössä, joka on merkitty 0 tunniksi, 0 minuutiksi, 0 sekunniksi. Kaikki muut pisteet on merkitty sen mukaan, kuinka kaukana (eli kuinka kauan) ne ovat jäljessä tästä koordinaatista sen jälkeen, kun se on ohittanut yläpuolella liikkuen länteen.

Tähtien liike

Auringon päivittäinen liike taivaalla on tuttua jopa satunnaisimmallekin tarkkailijalle. Tämä päivittäinen vaellus ei ole Auringon liike, kuten varhaiset tähtitieteilijät ajattelivat, vaan seurausta Maan pyörimisestä. Maan pyöriminen saa myös tähdet tekemään samoin, piirtäen suuren ympyrän, kun Maa suorittaa yhden pyörimisen. Ympyrän muotoinen polku, jota tähti seuraa, riippuu siitä, missä se on taivaalla. Taivaallinen päiväntasaaja muodostaa suurimmat ympyrät, jotka nousevat idässä ja laskevat lännessä. Liikkuessa kohti pohjoista taivaannapaa, pistettä, jonka ympäri tähdet pohjoisella pallonpuoliskolla näyttävät pyörivän, nämä ympyrät pienenevät. Tähdet keskileveysasteilla nousevat koilliseen ja laskevat luoteeseen. Tähdet korkeilla taivaallisilla leveysasteilla ovat aina horisontin yläpuolella, ja niiden sanotaan olevan circumpolaarisia, koska ne eivät koskaan nouse eivätkä koskaan laske. Et koskaan näe tähtien suorittavan yhtä ympyrää, koska auringonvalo päivällä peittää tähtien valon. Kuitenkin osa tästä tähtien ympyrän muotoisesta liikkeestä taivaan tällä alueella voidaan nähdä asettamalla kamera jalustalle ja avaamalla suljin pariksi tunniksi. Kehitetty filmi paljastaa puoliympyröitä, jotka pyörivät navan ympäri. (Tämä kuvaus tähtien liikkeistä pätee myös eteläiselle pallonpuoliskolle, paitsi että kaikki tähdet taivaallisen päiväntasaajan eteläpuolella liikkuvat eteläisen taivaannavan ympäri.)

Kaikki tähdet näyttävät pyörivän taivaannapojen ympäri. Tämän liikkeen ulkonäkö vaihtelee kuitenkin sen mukaan, missä katsot taivaalla. Lähellä pohjoista taivaannapaa tähdet piirtävät tunnistettavia ympyröitä, jotka on keskitetty navalle (1). Tähdet lähellä taivaallista päiväntasaajaa seuraavat myös ympyrän muotoisia polkuja navan ympäri. Mutta horisontti keskeyttää koko polun. Nämä näyttävät nousevan idässä ja laskevan lännessä (2). Katsoessa kohti vastakkaista napaa, tähdet kaartuvat tai kaareutuvat vastakkaiseen suuntaan piirtäen ympyrän vastakkaisen navan ympäri (3).

Tähdet nähtynä lähellä pohjoista taivaannapaa

Tähdet nähtynä lähellä taivaallista päiväntasaajaa

Tähdet nähtynä katsoessa pohjoisen taivaannavan vastakkaiseen suuntaan

Leveysasteikot

Helpoin tapa kohdistaa kaukoputki napaisesti on käyttää leveysasteikkoa. Toisin kuin muut menetelmät, jotka edellyttävät taivaannavan löytämistä tunnistamalla tiettyjä tähtiä sen läheltä, tämä menetelmä perustuu tunnettuun vakioon määrittämään, kuinka korkealle polaarista akselia tulisi suunnata (katso kuva 10).

Edellä mainittu vakio on suhde leveysasteesi ja taivaannavan kulmaetäisyyden välillä pohjoisen (tai eteläisen) horisontin yläpuolella; Kulmaetäisyys pohjoisesta horisontista pohjoiseen taivaannapaan on aina yhtä suuri kuin leveysasteesi. Havainnollistaaksesi tätä, kuvittele, että seisot pohjoisnavalla, leveysaste +90°. Pohjoinen taivaannapa, jonka deklinaatio on +90°, olisi suoraan yläpuolella (eli 90 horisontin yläpuolella). Oletetaan nyt, että siirryt yhden asteen etelään — leveysasteesi on nyt +89° ja taivaannapa ei ole enää suoraan yläpuolella. Se on siirtynyt yhden asteen lähemmäksi pohjoista horisonttia. Tämä tarkoittaa, että napa on nyt 89° pohjoisen horisontin yläpuolella. Jos siirryt yhden asteen kauemmas etelään, sama asia tapahtuu uudelleen. Sinun pitäisi matkustaa 70 mailia pohjoiseen tai etelään muuttaaksesi leveysastettasi yhdellä asteella. Kuten tästä esimerkistä näet, etäisyys pohjoisesta horisontista taivaannapaan on aina yhtä suuri kuin leveysasteesi.

Jos havaitset Los Angelesista, jonka leveysaste on 34°, taivaannapa on 34° pohjoisen horisontin yläpuolella. Leveysasteikko tekee sitten vain sen, että se osoittaa kaukoputken polaarista akselia oikeaan korkeuteen pohjoisen (tai eteläisen) horisontin yläpuolella. Kohdistaaksesi kaukoputkesi:

Varmista, että jalustan polaarinen akseli osoittaa suoraan pohjoiseen. Käytä maamerkkiä, jonka tiedät olevan pohjoiseen päin.
Säädä jalustaa korkeussuunnassa, kunnes leveysasteilmaisin osoittaa leveysastettasi. Jalustan liikuttaminen vaikuttaa polaarisen akselin osoituskulmaan.

Tämä menetelmä voidaan tehdä päivänvalossa, mikä poistaa tarpeen hapuilla pimeässä. Vaikka tämä menetelmä EI aseta sinua suoraan navalle, se rajoittaa korjausten määrää, joita teet kohteen seurannassa.

Polariksen osoittaminen

Tämä menetelmä käyttää Polarista oppaana taivaannavalle. Koska Polaris on alle asteen päässä taivaannavasta, voit yksinkertaisesti osoittaa kaukoputken polaarista akselia Polarista kohti. Vaikka tämä ei suinkaan ole täydellinen kohdistus, se vie sinut asteen sisään. Toisin kuin edellinen menetelmä, tämä on tehtävä pimeässä, kun Polaris on näkyvissä.

Aseta kaukoputki siten, että polaarinen akseli osoittaa pohjoiseen. Katso kuva 10.

Kuva 10 - Päiväntasaajan jalustan kohdistaminen Maan polaariseen akseliin
Löysää DEC-kytkimen nuppia ja siirrä kaukoputkea siten, että putki on yhdensuuntainen polaarisen akselin kanssa. Kun tämä on tehty, deklinaatioasetusympyrä näyttää +90°. Jos deklinaatioasetusympyrä ei ole kohdallaan, siirrä kaukoputkea siten, että putki on yhdensuuntainen polaarisen akselin kanssa.
Säädä jalustaa korkeussuunnassa ja/tai atsimuutissa, kunnes Polaris on etsimen näkökentässä.
Keskitä Polaris kaukoputken näkökenttään käyttämällä jalustan hienosäätöjä.

Päiväntasaajan pää PowerSeeker 127

Muista, että kun kohdistat napaisesti, ÄLÄ liikuta kaukoputkea R.A.:ssa tai DEC:ssä. Et halua liikuttaa itse kaukoputkea, vaan polaarista akselia. Kaukoputkea käytetään yksinkertaisesti näkemään, mihin polaarinen akseli osoittaa.

Pohjoisen taivaannavan löytäminen

Kummallakin pallonpuoliskolla on taivaalla piste, jonka ympärillä kaikki muut tähdet näyttävät pyörivän. Näitä pisteitä kutsutaan taivaannavoiksi, ja ne on nimetty sen pallonpuoliskon mukaan, jossa ne sijaitsevat. Esimerkiksi pohjoisella pallonpuoliskolla kaikki tähdet liikkuvat pohjoisen taivaannavan ympäri. Kun kaukoputken polaarinen akseli on suunnattu taivaannapaan, se on yhdensuuntainen Maan pyörimisakselin kanssa.

Monet napakohdistusmenetelmät edellyttävät, että osaat löytää taivaannavan tunnistamalla tähtiä alueella. Pohjoisella pallonpuoliskolla asuville taivaannavan löytäminen ei ole liian vaikeaa. Onneksi meillä on paljain silmin näkyvä tähti alle asteen päässä. Tämä tähti, Polaris, on Pienen Otavan kahvan päässä oleva tähti. Koska Pieni Otava (teknisesti Ursa Minor) ei ole taivaan kirkkaimpia tähdistöjä, sen löytäminen kaupunkialueilta voi olla vaikeaa. Jos näin on, käytä Iso Otavan kulhon kahta päätähteä (osoitintähdet). Piirrä niiden läpi kuvitteellinen viiva kohti Pientä Otavaa. Ne osoittavat Polarista (katso kuva 12). Iso Otavan sijainti muuttuu vuoden ja yön aikana. Kun Iso Otava on matalalla taivaalla (eli lähellä horisonttia), sen löytäminen voi olla vaikeaa. Näinä aikoina etsi Kassiopeiaa (katso kuva 12). Eteläisen pallonpuoliskon tarkkailijat eivät ole yhtä onnekkaita kuin pohjoisen pallonpuoliskon tarkkailijat. Eteläisen taivaannavan ympärillä olevat tähdet eivät ole läheskään yhtä kirkkaita kuin pohjoisen ympärillä olevat. Lähin suhteellisen kirkas tähti on Sigma Octantis. Tämä tähti on juuri paljain silmin näkyvän rajan sisällä (magnitudi 5,5) ja sijaitsee noin 59 kaariminuutin päässä navasta.

Iso Otavan sijainti muuttuu vuoden ja yön aikana.

Määritelmä:
Pohjoinen taivaannapa on piste pohjoisella pallonpuoliskolla, jonka ympärillä kaikki tähdet näyttävät pyörivän. Vastinetta eteläisellä pallonpuoliskolla kutsutaan eteläiseksi taivaannavaksi.

Kuva 12
Iso Otavan kulhon etuosassa olevat kaksi tähteä osoittavat Polarista, joka on alle asteen päässä todellisesta (pohjoisesta) taivaannavasta. Kassiopeia, "W":n muotoinen tähdistö, on navan vastakkaisella puolella Iso Otavasta. Pohjoinen taivaannapa (N.C.P.) on merkitty "

Asetusympyröiden käyttäminen

Asetusympyrät ovat asteikkoja (tai mittareita) rektaskensiota ja deklinaatiota varten, joiden avulla voit helposti paikantaa taivaankappaleita niiden koordinaattien perusteella, jotka on lueteltu tähtikartassa tai -atlaksessa.

Deklinaatioasetusympyrä on skaalattu asteina ja rektaskensioasetusympyrä on jaettu minuutteihin. Ympyrät vievät sinut lähelle kohdettasi, mutta eivät suoraan sen päälle. Myös napakohdistuksesi tarkkuus vaikuttaa siihen, kuinka tarkasti asetusympyrät lukevat.
Deklinaatioasetusympyrä on asetettu tehtaalla, eikä sitä pitäisi tarvita säätämään, jos se lukee tarkasti.
Rektaskensioasetusympyrä on kohdistettava. Valitse kirkas ja helposti löydettävä tähti tähtikartasta ja merkitse muistiin koordinaatit (rektaskensio ja deklinaatio). Etsi tähti tähtiosoittimesta ja sitten kaukoputkesta. Kierrä nyt rektaskensioympyrää vastaamaan tähden koordinaatteja ilmaisimen merkin kanssa. Jos olet kohdistanut kaukoputken napaisesti tarkasti, deklinaatioympyrän pitäisi olla oikein asetettu oikeisiin koordinaatteihin.
Rektaskensioasetusympyrä ei liiku, kun kaukoputki liikkuu rektaskensiossa, joten se on kohdistettava joka kerta, kun haluat käyttää sitä uuden kohteen löytämiseen. Sinun ei kuitenkaan tarvitse käyttää kirkasta tähteä joka kerta, vaan voit käyttää kohdetta, jota parhaillaan tarkkailet.
Nyt voit löytää lukuisia kohteita tähtikartan tai -atlaksen avulla. Siirrä ensin kaukoputkea deklinaatiossa oikeaan deklinaatiokoordinaattiin. Siirrä sitten kaukoputkea rektaskensiossa, kunnes ilmaisin osoittaa oikeaan koordinaattiin.
Kun olet siirtänyt kaukoputken oikeisiin taivaankoordinaatteihin, katso läpi pienitehoista okulaaria nähdäksesi, oletko löytänyt kohteen, jota haluat tarkastella. Keskitä kohde okulaariin. Jos kohde ei ole näkyvissä okulaarissa, panoroi kaukoputkea vähitellen käyttämällä rektaskensio- ja deklinaatiokaapeleita, kunnes kohde on näkyvissä. Aloita aina käyttämällä pienitehoisinta okulaariasi (20 mm) ja vaihda sitten suurempaan tehoon, kun olet löytänyt haluamasi kohteen.

Suurennus

Kaukoputken suurennus (tai teho) vaihtelee käytettävän okulaarin polttovälin ja kaukoputken polttovälin mukaan.

PowerSeeker 127 -teleskoopilla on 1000 mm:n polttoväli, ja sen mukana tulee 20 mm:n 1¼" okulaari. Suurennuksen laskemiseksi käytä seuraavaa kaavaa, jossa FL = polttoväli:

Siksi, jos käytät 20 mm:n okulaaria, suurennuksesi on 1000/20 = 50x. Samaa kaavaa voidaan soveltaa mihin tahansa okulaariin.

Suurennuksella on rajansa missä tahansa kaukoputkessa. Nämä rajat määräytyvät optiikan lakien ja ihmissilmän luonteen mukaan. Suurin osa katselusta tapahtuu välillä 50x - 130x. Suurempia tehoja käytetään pääasiassa kuun ja joskus planeettojen tarkkailuun, jolloin voit suurentaa kuvaa huomattavasti ja ilmakehän olosuhteet ovat lähes täydelliset. Erittäin suurilla tehoilla otetut kuvat suurentavat kuvaa, mutta muista, että kontrasti on hyvin alhainen suuren suurennuksen vuoksi. Kirkkaimpien ja kontrastikkaimpien kuvien saamiseksi aloita käyttämällä pienemmän tehon okulaaria, jossa on pienempi kuva-asteikko.

Seuraavat suurennustasot voidaan saavuttaa, kun käytetään vakio-okulaareja yhdessä 3x Barlow -linssin kanssa:

Okulaari	Suurennus	Suurennus 3x Barlow -linssillä
20mm	50x	150x
4mm	250x	750x

HUOLTO

Oikealla hoidolla teleskooppisi ei juurikaan tarvitse huoltoa. Jotta teleskooppisi pysyisi parhaassa mahdollisessa kunnossa, noudata seuraavia ehdotuksia:

Kun teleskooppi ei ole käytössä, aseta kaikki linssinsuojukset paikoilleen, jotta pöly ja epäpuhtaudet eivät pääse optisille pinnoille.
Pieni määrä pölyä millä tahansa optisella pinnalla ei ole ongelma, eikä sitä tarvitse poistaa. Jos pölyä kertyy, poista pöly paineilmapurkin ja kamelinkarvasiveltimen avulla. Sormenjälkien tai muiden epäpuhtauksien poistamiseen käytä optista puhdistussarjaa tai Celestron Lens Pen -kynää (#93575).
Jos objektiivilinssin sisäpuoli on puhdistettava, se on tehtävä ammattilaisen toimesta. Huollata laitteesi teleskooppikorjaamossa tai palauta se tehtaalle huollettavaksi.

Kollimointi

Optisen järjestelmän kollimointi eli kohdistus tehdään tehtaalla ennen lähetystä.

Jos teleskooppiasi on käsitelty erittäin kovakouraisesti kuljetuksen aikana tai se on pudonnut, se saattaa tarvita kollimointia.
Katso seuraavasta luonnoksesta, onko teleskooppisi kollimoitu. Jos katsot okulaarisovittimeen (ilman okulaaria) tarkennuslaitteen yläosassa, sinun pitäisi nähdä tämä. Jos silmäsi heijastus on epäkeskinen, kollimointi on tarpeen.
Teleskoopin kollimointia voidaan säätää kääntämällä kollimoinnin säätöruuveja (d), jotka sijaitsevat optisen putken takaosassa.
Jos teleskooppisi on epäkunnossa, paras tapa kollimoida se uudelleen on hyvällä kollimointityökalulla. Celestron tarjoaa Newtonian Collimation Tool -kollimointityökalun (#94183) yksityiskohtaisilla ohjeilla, jotka tekevät siitä helpon homman.
