Celestron NexStar 4SE, NexStar 5SE, 11049, 11036 -käyttöohje

Sisältö

1 Asennus
2 TÄHTÄIMEN KOHDISTAMINEN
3 KÄSIOHJAIMEN OPAS
4 LISÄOHJELMISTO
5 TURVALLISUUSOHJEET
6 Viitteet
7 Lataa käyttöohje
8 Muilla kielillä

Asennus

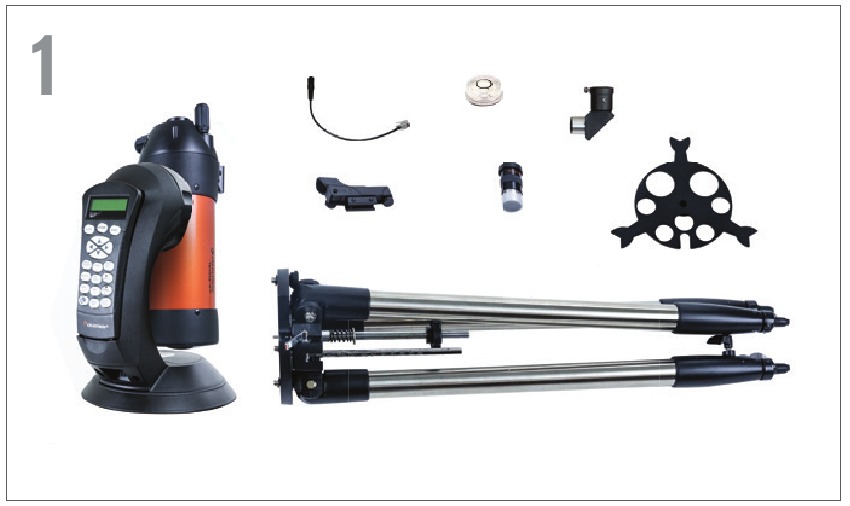

Varmista, että kaikki NexStar 4SE- tai 5SE-teleskooppisi osat ovat tallella: haarukka, optinen putki, jalusta, lisävarustetaso, tietokoneohjattu käsiohjain, 25 mm:n okulaari, StarPointer TM -punapistetähtäin, tähtidiagonaali, vesivaaka ja kameran ohjauskaapeli (vain NexStar 5SE).

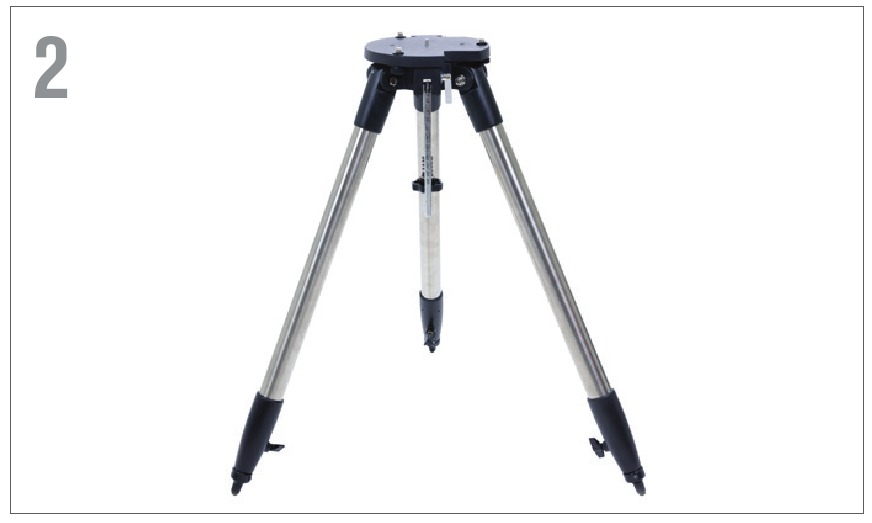

Levitä jalustan jalat auki ja aseta jalusta maahan.

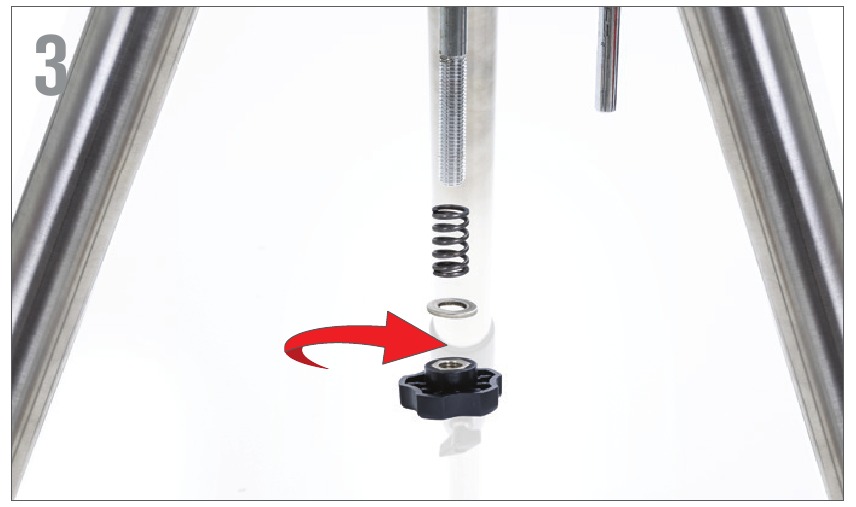

Irrota jalan tuen lukitusnuppi.

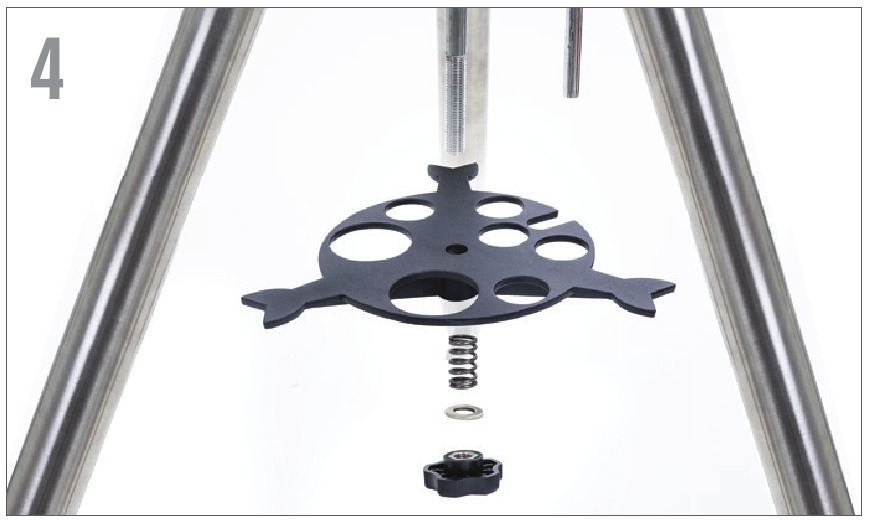

Leveysasteen säätötanko kulkee tasossa olevan aukon läpi. Liu’uta lisävarustetaso kierteitettyyn tankoon niin, että jokainen tason varsi tukee jokaista jalustan jalkaa vasten. Aseta jalan tuen lukitusnuppi takaisin paikalleen ja kiristä se tason varmistamiseksi.

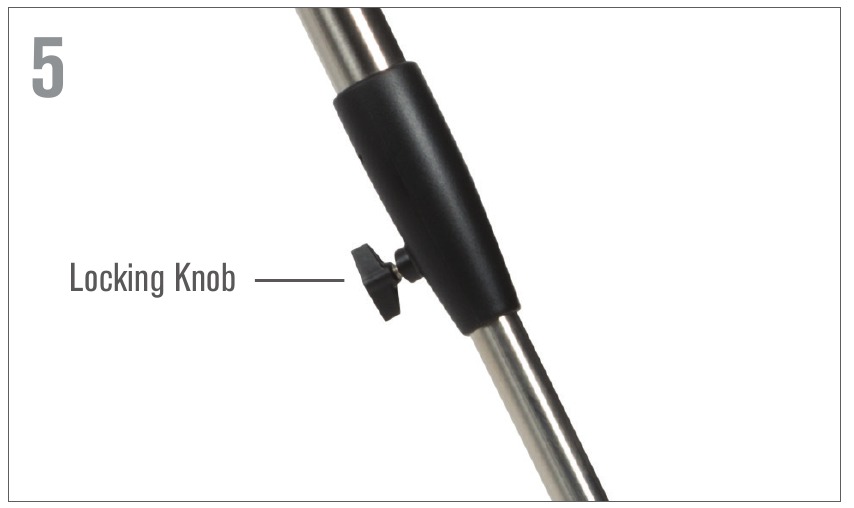

Pidentääksesi jalustan jalkaa haluttuun korkeuteen löysää lukitusnuppia, vedä jalan osa ulos ja kiristä nuppi uudelleen.

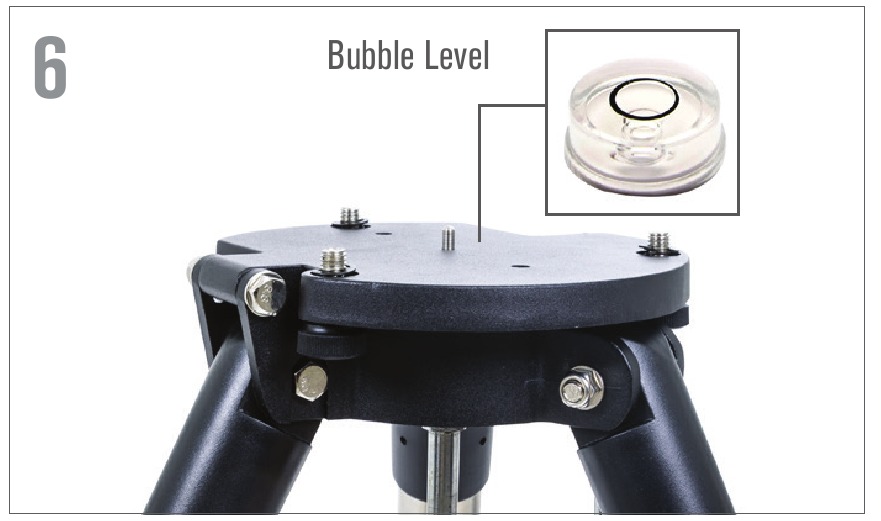

Tarkistaaksesi, että jalusta on vaakasuorassa, aseta vesivaaka sen päälle. Säädä jokaisen jalan korkeutta huolellisesti tarpeen mukaan ja tarkista sitten uudelleen vaa’an avulla. Poista vaaka, kun olet valmis.

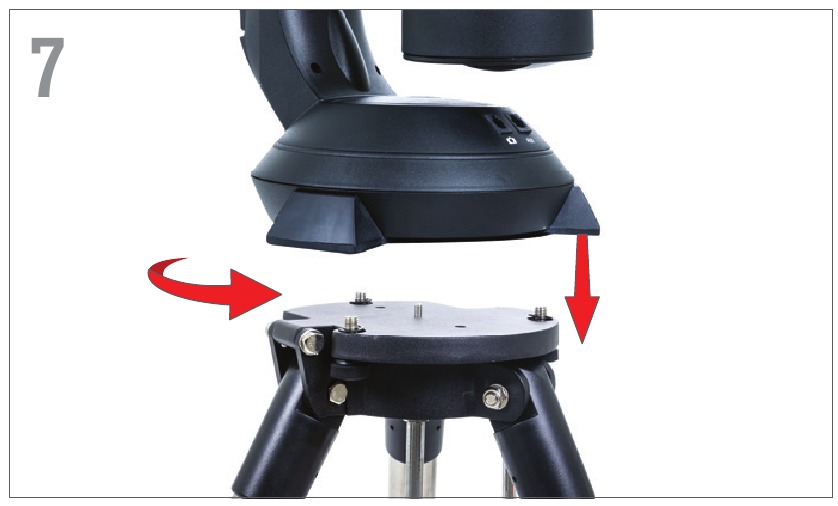

Aseta teleskoopin jalusta jalustan pään päälle siten, että kiinnitysalustan keskellä oleva reikä kohdistuu jalustan päällä olevaan paikannustappiin. Kierrä teleskoopin kiinnikettä niin, että 3 kumijalkaa kohdistuvat jalustan kiinnityslevystä ulkoneviin 3 kiinnitysruuviin.

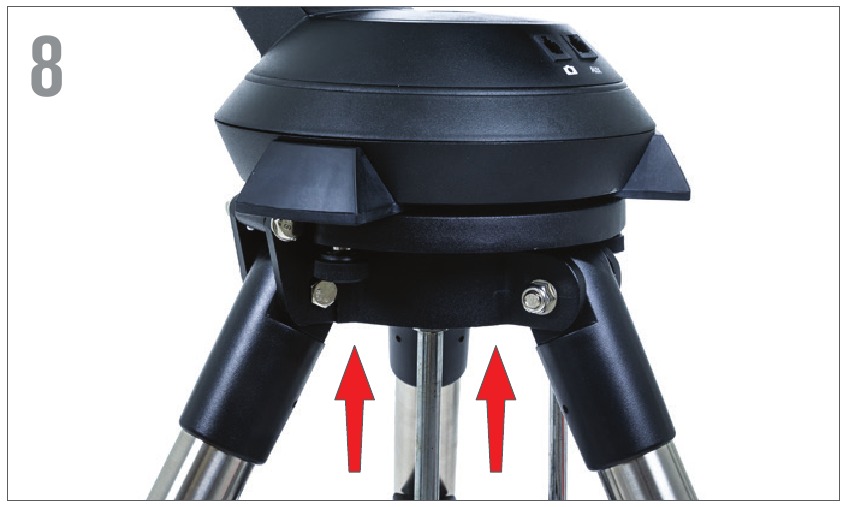

Kiristä jalustan pään alla olevat kiinnityspultit kiinnikkeen kiinnittämiseksi. Kun olet kiristänyt, varmista, että pultit ovat täysin paikallaan ja että kiinnike on tukevasti kiinnitetty jalustaan.

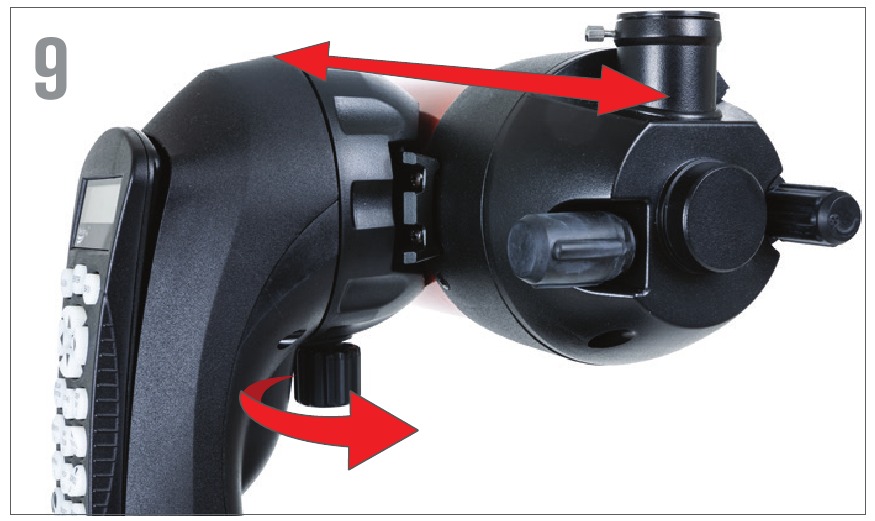

Säätääksesi tasapainoa tai poistaaksesi putken jalustasta, löysää pikalukituspuristimen nuppia ja liu’uta putkea taaksepäin putken takakennoa kohti. Pidä putkea tukevasti kiinni asennuksen tai irrotuksen aikana. Varmista, että loviliitos on tiukka ennen putken vapauttamista.

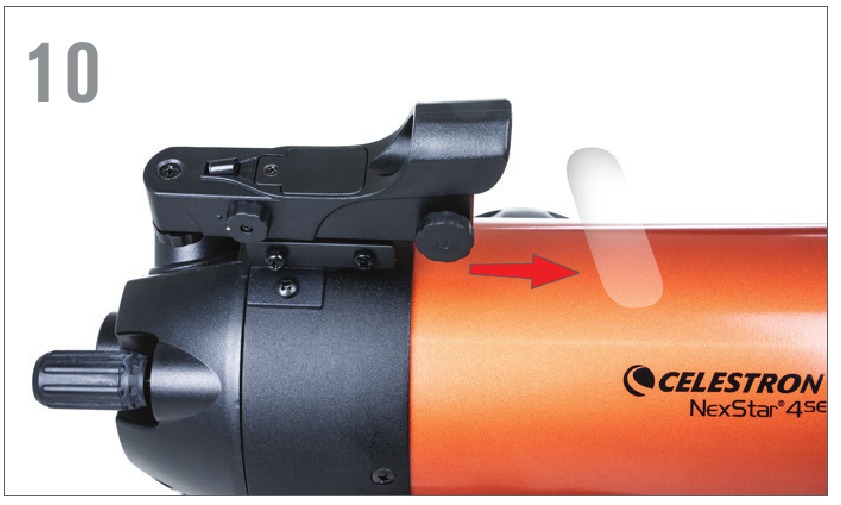

Liu’uta StarPointer TM -punapistetähtäin kiinnityskannattimeen. Kiristä tähtäimen sivulla olevat ruuvit StarPointerin kiinnittämiseksi paikalleen. Vedä pieni muovikieleke paristokannen alta, jotta paristo saa kosketuksen.

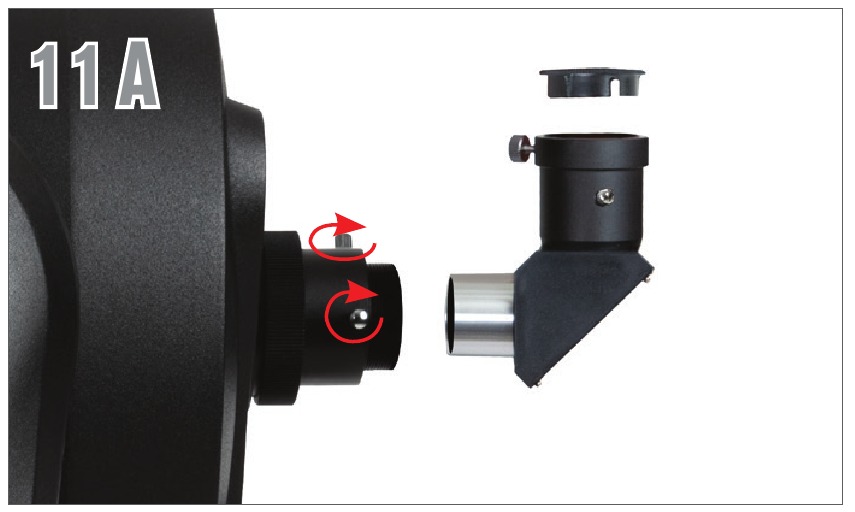

1. NexStar 5SE:n tapauksessa irrota korkki teleskoopin takaosasta. Aseta tähtidiagonaalin hopeinen putki visuaaliseen takaosaan. Kiristä hopeinen ruuvi kiinnittääksesi.

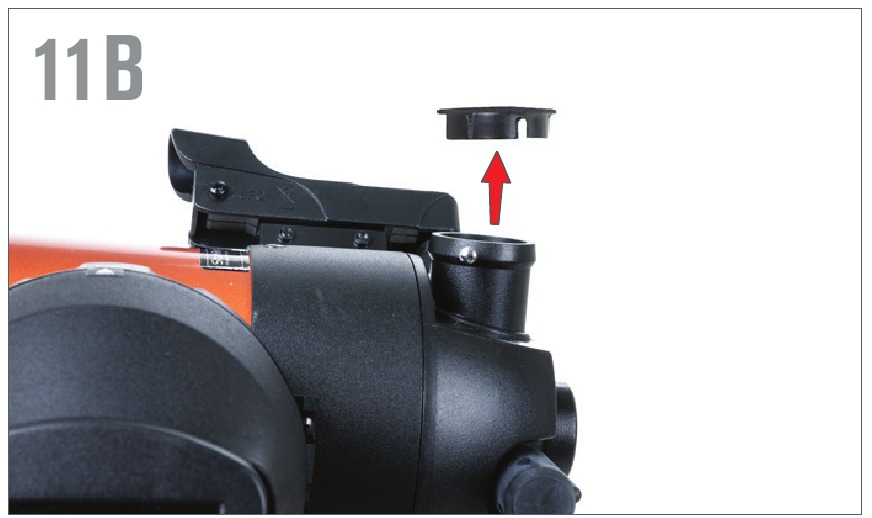

2. NexStar 4SE:n tapauksessa tähtidiagonaali on rakennettu teleskoopin takakennoon. Irrota korkki okulaarin pidikkeestä.

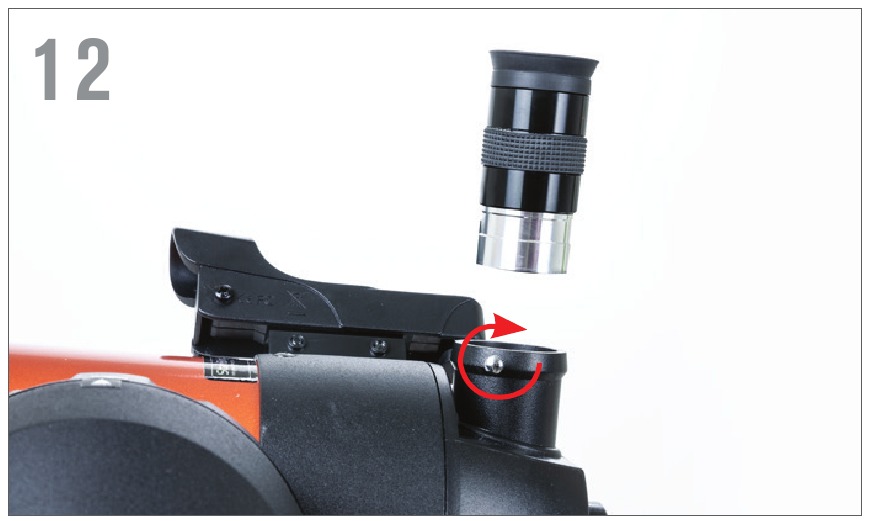

Aseta 25 mm:n okulaarin hopeinen putki tähtidiagonaaliin (5SE) tai okulaarin pidikkeeseen (4SE). Kiristä hopeinen ruuvi kiinnittääksesi sen varoen ylikiristämistä.

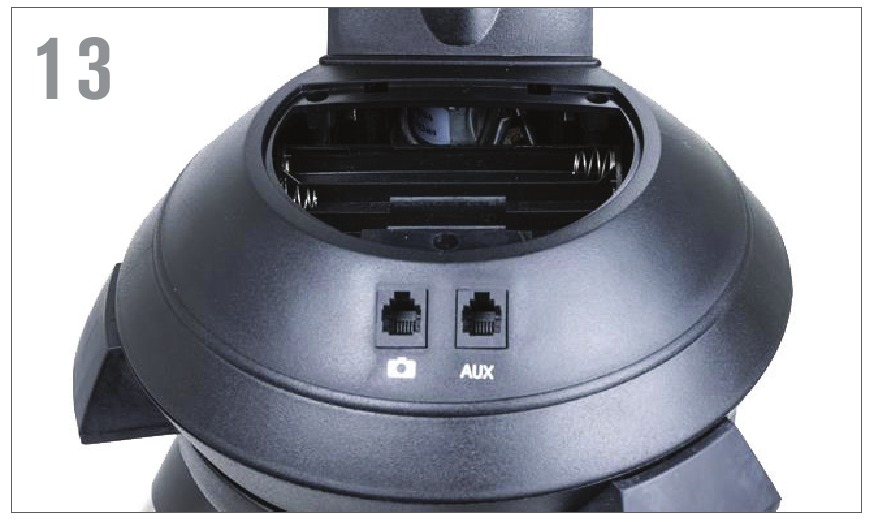

Irrota paristokansi jalustan keskeltä nostamalla varovasti kannen pyöreää osaa. Aseta 8 AA-paristoa pidikkeeseen ja kiinnitä paristokansi takaisin. Ole varovainen, että asetat paristot oikein päin.

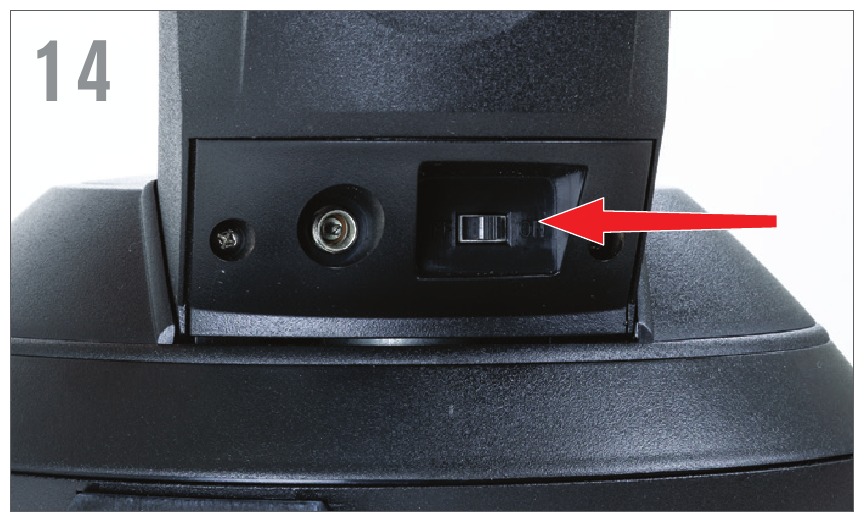

Kytke virta päälle haarukan jalustan pohjassa sijaitsevasta virtakytkimestä.

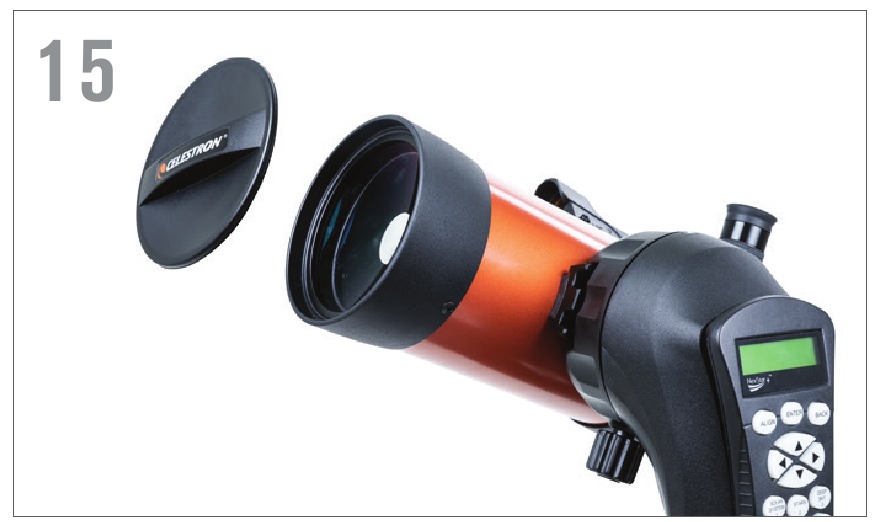

Ennen kuin aloitat katselun, muista irrottaa putken linssinsuojus.
TELESKOOPIN LIIKUTTAMINEN
Kun teleskooppi on kytketty päälle, käytä NexStar+ -käsiohjaimen suuntaavia kääntöpainikkeita (nuolinäppäimet) siirtääksesi teleskooppia ylös, alas, vasemmalle tai oikealle. Korkeusakselissa (ylös ja alas) on myös liukukytkin, jota voit liikuttaa käsin milloin tahansa. Atsimuuttiakselilla (vasen ja oikea) ei ole.

Älä pakota kaukoputkea vasemmalle tai oikealle ilman käsiohjainta. Se voi vahingoittaa vaihteita pysyvästi.

TÄHTÄIMEN KOHDISTAMINEN

Tähtäin on yksi teleskooppisi tärkeimmistä osista. Sen avulla löydät kohteita ja keskität ne okulaariin. Kun kokoat teleskooppisi ensimmäistä kertaa, sinun on kohdistettava tähtäin teleskoopin pääoptiikkaan. Tämä on parasta tehdä päivällä*.

*AURINKO

Älä koskaan yritä katsella Aurinkoa teleskoopilla ilman asianmukaista aurinkosuodatinta!

VALITSE KOHDE

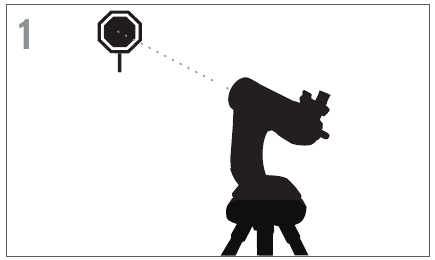

Vie teleskooppi ulos päivällä ja etsi helposti tunnistettava kohde, kuten katuvalo, auton rekisterikilpi tai kyltti. Kohteen tulee olla mahdollisimman kaukana, mutta vähintään neljännesmailin päässä.
KESKITÄ KOHDE OKULAARIIN

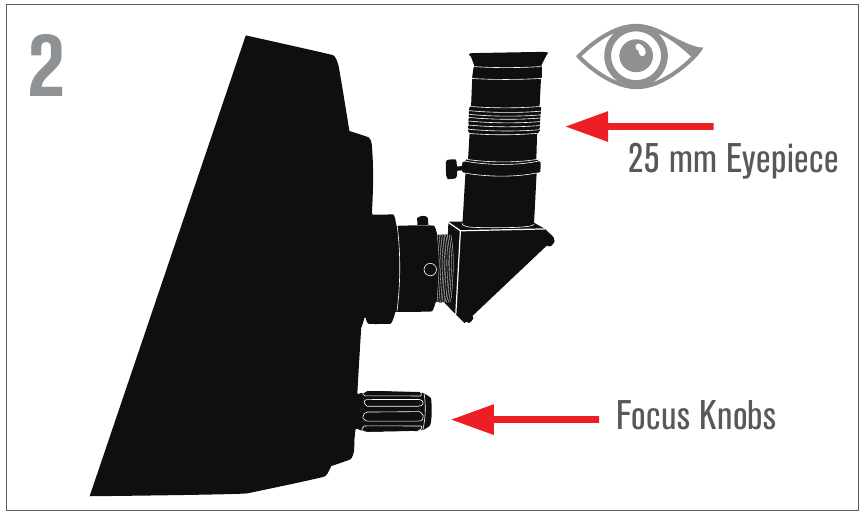

Katso teleskoopin läpi käyttämällä pienitehoista okulaariasi. Siirrä teleskooppia NexStar+ -käsiohjaimen suuntaavilla kääntöpainikkeilla (nuolinäppäimet), kunnes valitsemasi kohde on näkymän keskellä. Jos kuva on epätarkka, käännä varovasti tarkennusnuppia okulaarin alla, kunnes se tarkentuu terävästi.
HUOMAA: Kuva teleskoopissasi voi näkyä käännettynä. Tämä on täysin normaalia astronomisessa teleskoopissa.

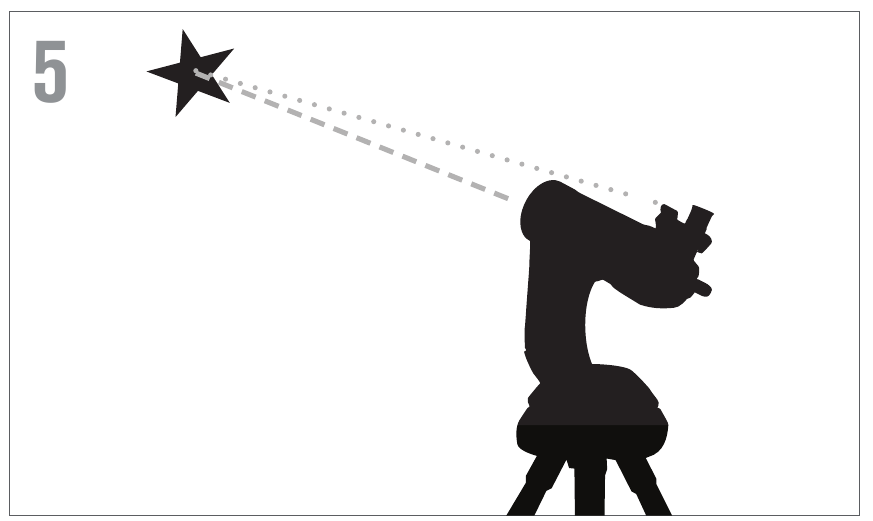

KATSO TÄHTÄIMEN LÄPI

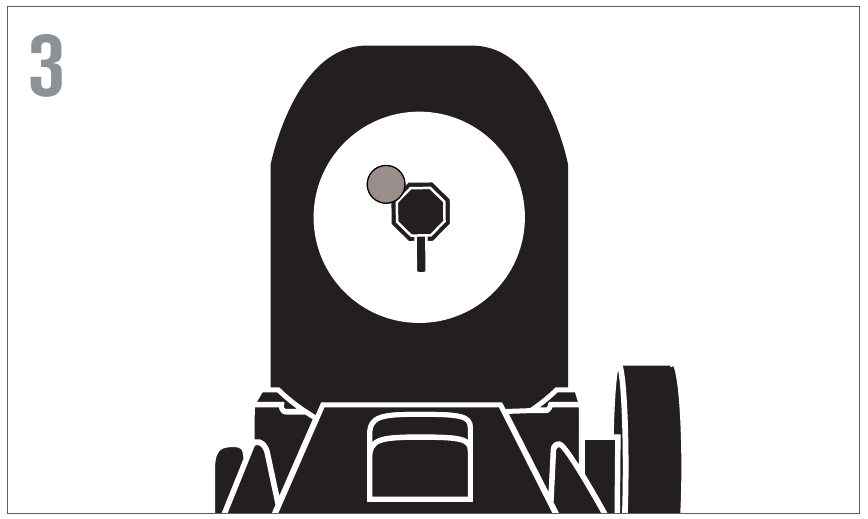

Kun kohde on keskitetty 25 mm:n okulaariisi, katso tähtäimen läpi ja paikanna punainen piste.

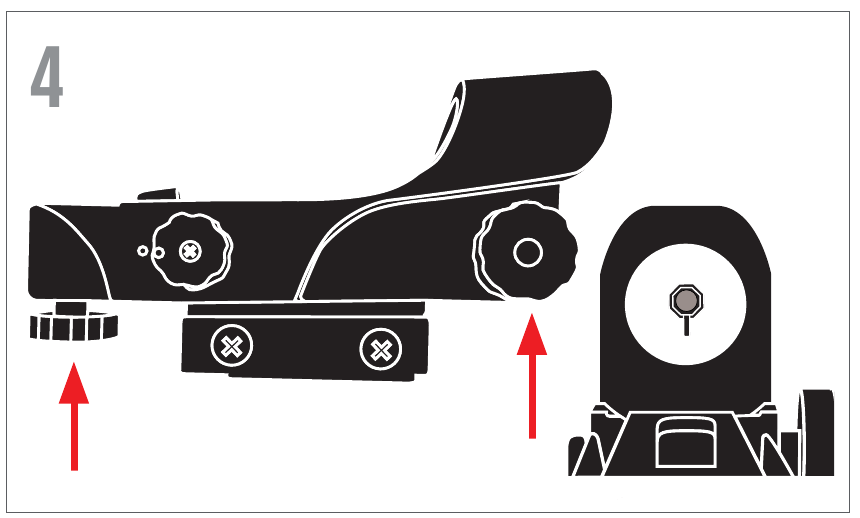

SÄÄDÄ TÄHTÄINTÄ
Siirtämättä teleskooppia käytä kahta säätönuppia siirtääksesi tähtäintä, kunnes punainen piste näkyy saman kohteen päällä, jota tarkkailet teleskoopin 25 mm:n okulaarilla.
TÄHTÄIMESI ON NYT KOHDISTETTU!
Se ei vaadi uudelleenkohdistusta, ellei se kolhiinnu tai putoa.

KÄSIOHJAIMEN OPAS

Ennen kuin käytät NexStar 4SE- tai 5SE -teleskooppiasi, sinun on määritettävä tietokoneistettu käsiopjain ja suoritettava SkyAlign-kohdistusprosessi. Tämän avulla teleskooppi voi kohdistua kolmeen kohteeseen taivaalla. Kun NexStar SE on kohdistettu, se voi käyttää sisäistä taivaan malliaan löytääkseen ja seuratakseen tarkasti mitä tahansa kohdetta sen tietokannassa.

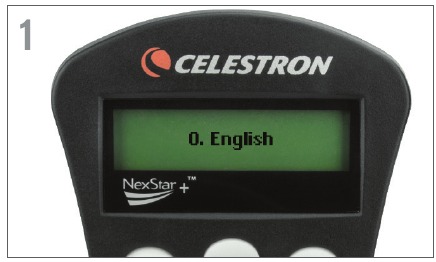

Kun käynnistät kaukoputken ensimmäisen kerran, sinun on valittava kieli. Paina haluamaasi kieltä vastaavaa numeropainiketta ja paina ENTER.

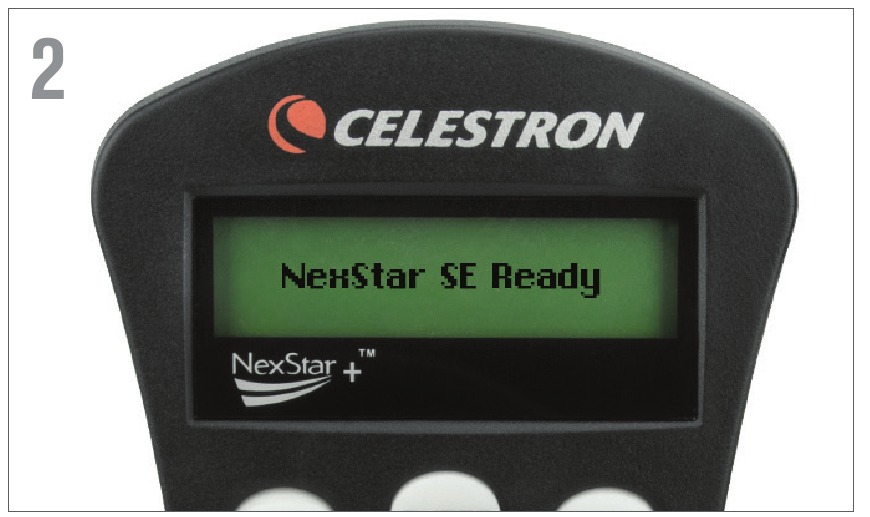

Näytössä lukee "NexStar SE Ready." (NexStar SE valmis). Aloita kohdistusprosessi painamalla ENTER.

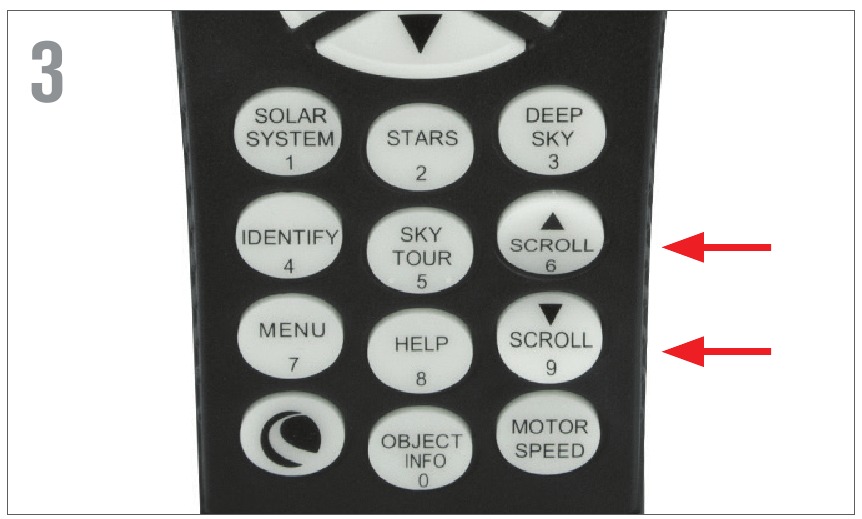

Valitse "SkyAlign" SCROLL ylös- ja SCROLL alas -painikkeilla (numero 6 ja 9). Paina ENTER.

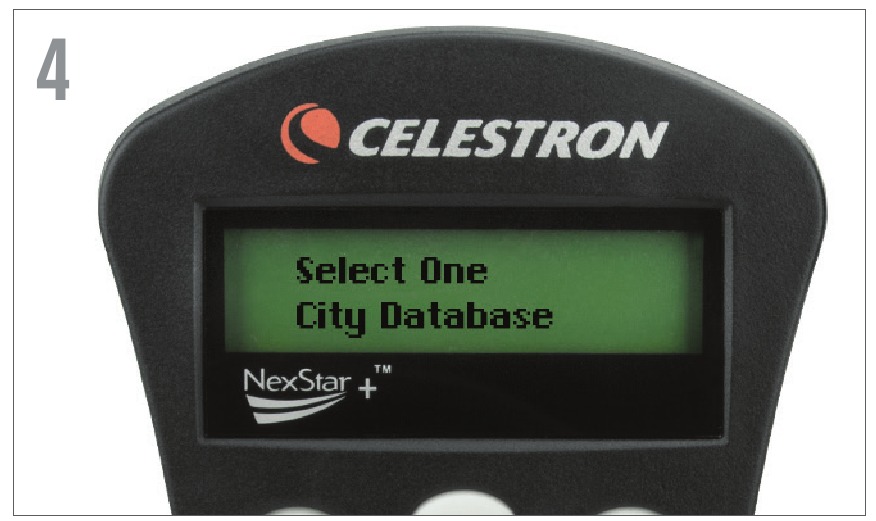

Käsiopjain pyytää sinua ilmoittamaan havaintopaikan sijainnin. Valitse "City Database" (Kaupunkitietokanta) SCROLL-painikkeilla ja paina ENTER. Sinua pyydetään valitsemaan luettelosta maanosa, valtio ja lähin kaupunki. Navigoi kussakin valikossa SCROLL-painikkeilla ja tee valinta painamalla ENTER.

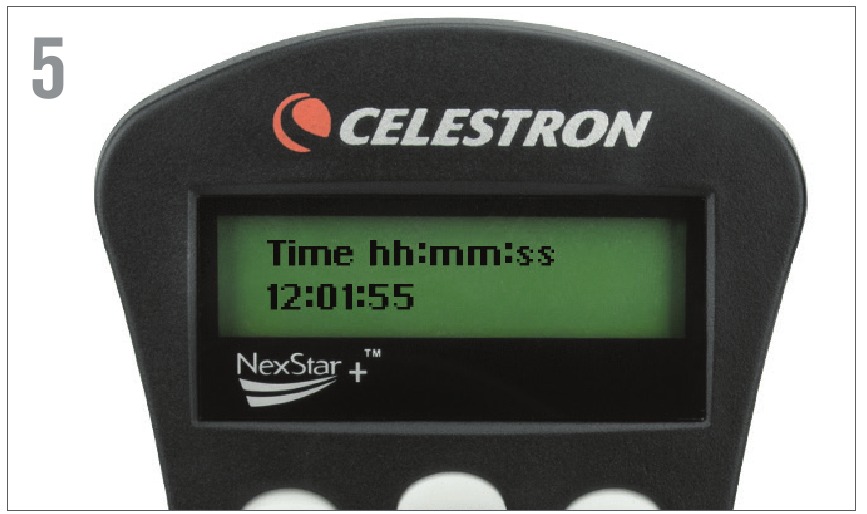

Syötä nykyinen aika numeronäppäimistöllä. Jatka painamalla ENTER. Paina UNDO poistaaksesi. Jos syötit ajan 12 tunnin muodossa, sinun on valittava AM tai PM.

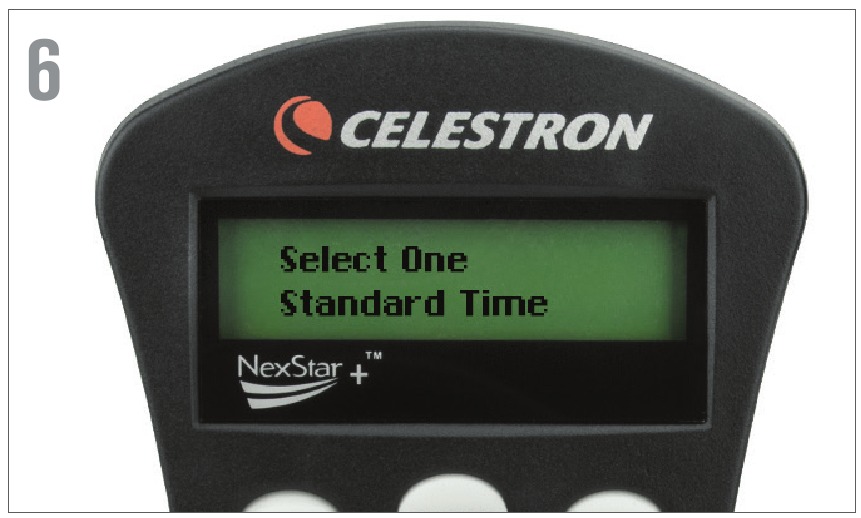

Valitse Standard Time (normaaliaika) tai Daylight Saving Time (kesäaika) sijaintisi ja vuodenajan mukaan.

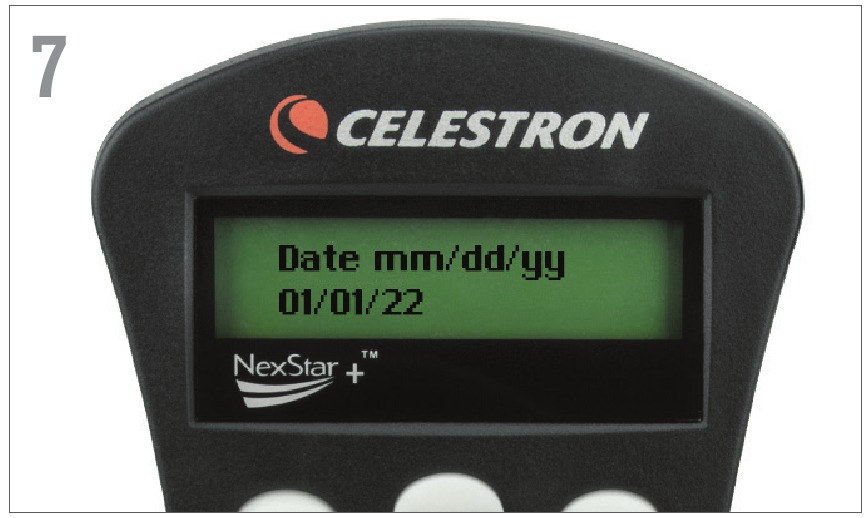

Syötä tämän päivän päivämäärä numeronäppäimistöllä muodossa PP/KK/VVVV. Jatka painamalla ENTER.

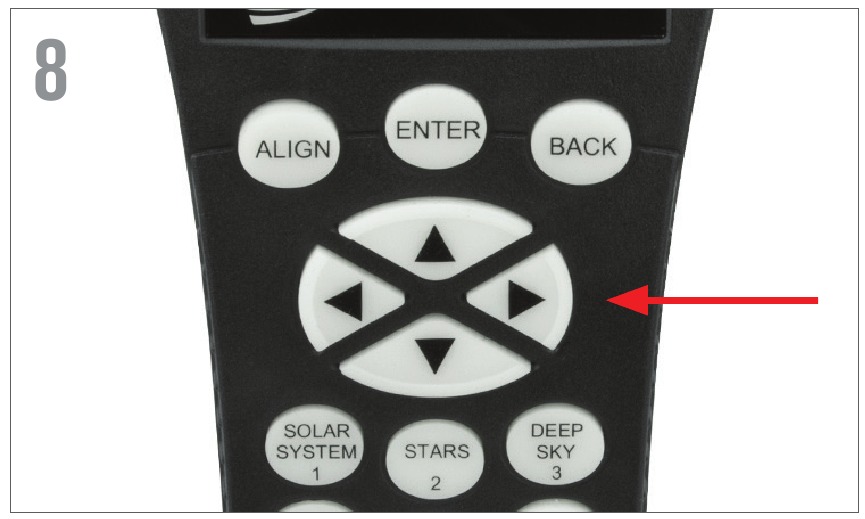

Asennus on nyt valmis kohdistettavaksi. Tästä eteenpäin älä liikuta teleskooppia käsin, vaan käytä vain käsiopjaimen suuntaavia kääntöpainikkeita. Siirrä painikkeilla teleskooppia kohti mitä tahansa kirkasta taivaankohdetta.

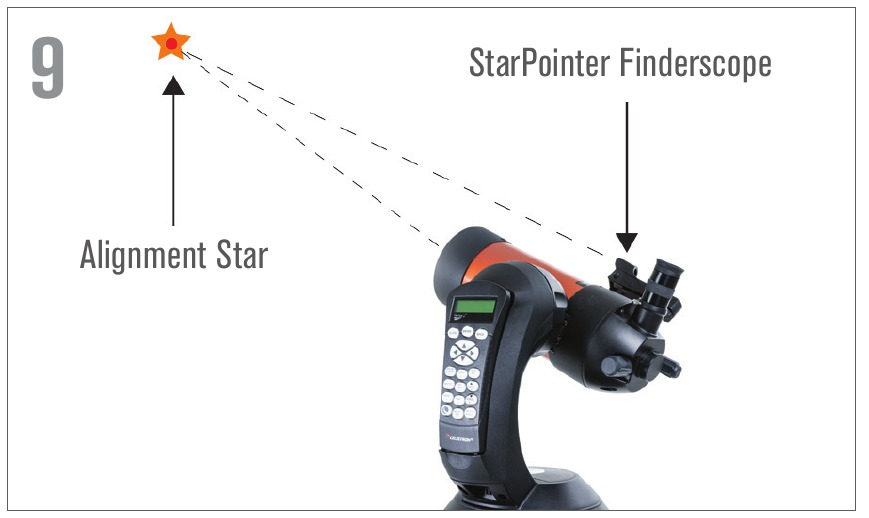

Sinun ei tarvitse tietää kohteen nimeä tai tyyppiä (tähti, planeetta jne.). Kun se on tähystimessä keskellä, paina ENTER.
Jos tähystin on kohdistettu oikein, kohdistustähden pitäisi nyt näkyä okulaarin näkökentässä.
Käsiopjain pyytää sinua nyt keskittämään kirkkaan kohteen okulaariin. Moottorit hidastuvat automaattisesti hienosäätöjen helpottamiseksi. Kun kohde on keskellä, hyväksy se ensimmäiseksi kohdistuspisteeksi painamalla ALIGN.
Valitse toiseksi kohdistuskohteeksi kirkas tähti tai planeetta, joka on mahdollisimman kaukana ensimmäisestä. Keskitä se tähystimeen suuntanuolipainikkeilla ja paina ENTER. Moottorit hidastuvat. Keskitä se okulaariin ja paina ALIGN.

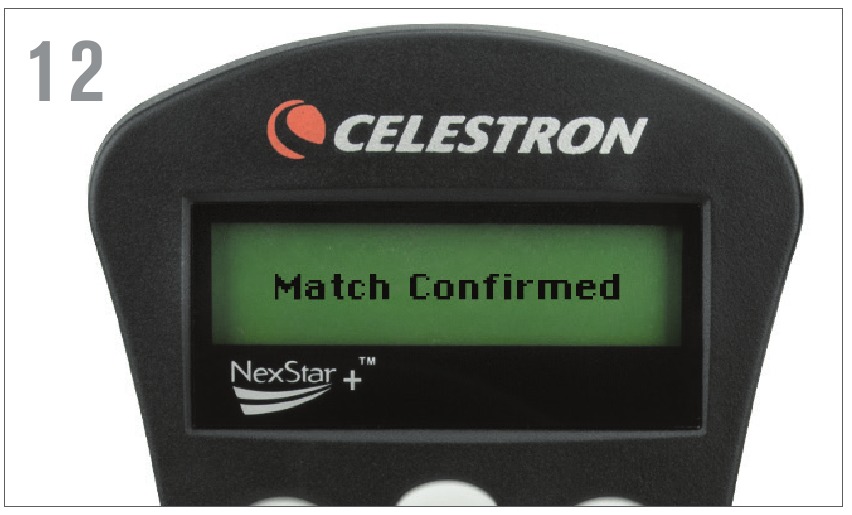

Toista prosessi kolmannelle kohdistustähdelle. Kun teleskooppi on kohdistettu viimeiseen tähteen, näytössä lukee "Match Confirmed." (Osuma vahvistettu). Paina UNDO näyttääksesi niiden kolmen kirkkaan kohteen nimet, joihin kohdistit, tai paina ENTER hyväksyäksesi nämä kolme kohdetta kohdistukseen.

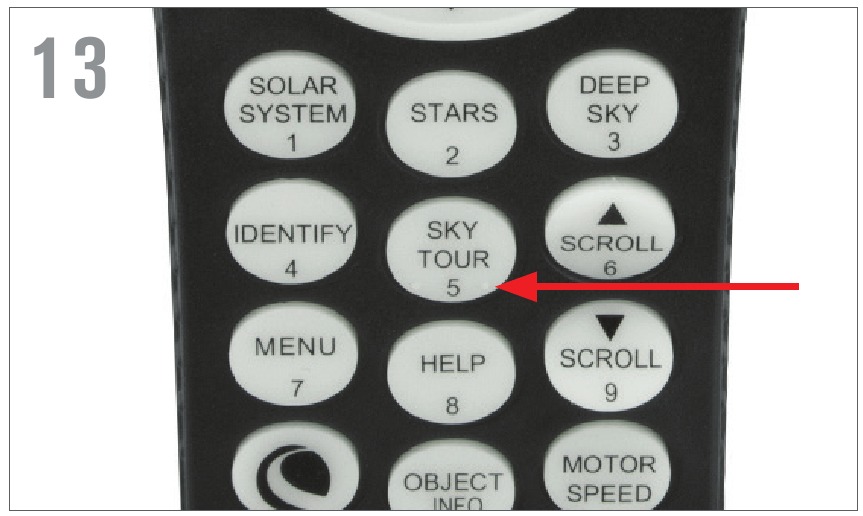

Nyt kun teleskooppi on kohdistettu oikein, olet valmis löytämään ensimmäisen kohteen. Paina käsiopjaimen SKY TOUR -painiketta (numero 5 numeronäppäimistössä). Käsiopjain näyttää luettelon kohteista, jotka ovat näkyvissä horisonttisi yläpuolella antamallesi päivämäärälle ja sijainnille.

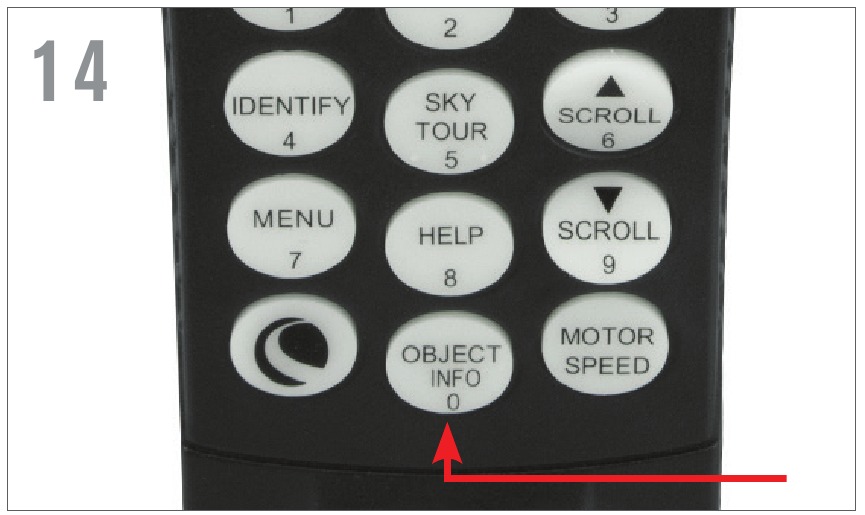

Paina OBJECT INFO -painiketta (numero 0 numeronäppäimistössä) lukeaksesi tietoja kohteesta. Paina SCROLL alas -näppäintä näyttääksesi luettelon seuraavan kohteen. Paina ENTER kääntääksesi teleskoopin automaattisesti valittuun kohteeseen.

LISÄOHJELMISTO

Osto sisältää ohjelmiston tietokoneellesi. Sinun ei tarvitse ladata tätä ohjelmistoa käyttääksesi teleskooppiasi, mutta se voi parantaa kokemustasi.

Celestron Starry Night Astronomy Software
Celestron Starry Night, markkinoiden johtava tähtitiedeohjelmisto, vie sinut opastetulle kierrokselle aurinkokuntamme menneisyyteen, nykyisyyteen ja tulevaisuuteen. Se voi auttaa sinua oppimaan yötaivaasta ja suunnittelemaan seuraavan havaintoistunnon. Käytä Starry Night -ohjelmaa mallintamaan tarkalleen, miltä yötaivas näyttää takapihaltasi, naapurikaupungista tai mistä tahansa paikasta maapallolla.

JÄRJESTELMÄVAATIMUKSET
Windows:

Windows 7 tai uudempi
500 MHz tai nopeampi prosessori
128 Mt RAM-muistia
850 Mt vapaata kiintolevytilaa
32 Mt OpenGL-yhteensopiva näytönohjain
Näyttö, jonka resoluutio on 1024x768 pikseliä (suositus)

Mac:

Universaali binääri (PPC/Intel-yhteensopiva)
OS X 10.4 tai uudempi (10.5 tai uudempi Elementarylle)
G3 450 MHz tai nopeampi prosessori
128 Mt RAM-muistia
850 Mt vapaata kiintolevytilaa
32 Mt OpenGL-yhteensopiva näytönohjain
Näyttö, jonka resoluutio on 1024x768 pikseliä (suositus)

TURVALLISUUSOHJEET

Akun vaihtaminen vääräntyyppiseen akkuun aiheuttaa räjähdysvaaran.
Mukana toimitettava akku ei ole ladattava.
Käytä akkua vain alkuperäiseen käyttötarkoitukseensa oikosulun välttämiseksi. Johtavan materiaalin liittäminen suoraan akun positiivisiin ja negatiivisiin puoliin aiheuttaa oikosulun.
Älä käytä vahingoittunutta akkua.
Älä säilytä akkua erittäin kylmässä tai kuumassa ympäristössä. Tämä voi lyhentää akun käyttöikää.
Poista paristot, jos ne ovat tyhjentyneet tai jos tuotetta ei käytetä pitkään aikaan.
Kun vaihdat pariston, katso käyttöohjetta ja varmista, että positiiviset ja negatiiviset puolet ovat oikein päin.
Älä laita akkua tuleen.
Hävitä akku paikallisten määräysten mukaisesti.

SOLAR

Älä koskaan yritä katsoa aurinkoa minkään teleskoopin läpi.

TARVITSETKO APUA? Ota yhteyttä Celestronin tekniseen tukeen
celestron.com/pages/technical-support
Tuotteen suunnittelua ja teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta.
Tämä tuote on suunniteltu ja tarkoitettu 14 vuotta täyttäneiden käyttöön.
