Celestron AstroMaster 130 EQ, 31045 -käyttöohje

Johdanto

Onnittelut AstroMaster-sarjan teleskoopin hankinnasta. AstroMaster-sarjan teleskoopeista on useita eri malleja, ja tämä käyttöohje kattaa neljä mallia, jotka on asennettu CG-3 German Equatorial -jalustalle - 90 mm:n linssikaukoputki ja 130 mm:n Newton-kaukoputki sekä molemmat koot moottorikäytöllä. AstroMaster-sarja on valmistettu korkealaatuisista materiaaleista vakauden ja kestävyyden varmistamiseksi. Kaikki tämä tekee teleskoopista, joka tarjoaa sinulle elinikäisen nautinnon minimaalisella huollolla.
Nämä teleskoopit on suunniteltu ensikertalaisille ostajille tarjoten poikkeuksellista vastinetta rahalle. AstroMaster-sarjassa on kompakti ja kannettava muotoilu, ja siinä on riittävä optinen suorituskyky innostamaan jokaista harrastelijatähtitieteen uutta tulijaa.
Joitakin AstroMasterin monista vakiovarusteista ovat:

• Kaikki päällystetyt lasiset optiset elementit takaavat selkeät ja terävät kuvat.
• Tasaisesti toimiva, jäykkä päiväntasaajan jalusta säätöympyröillä molemmilla akseleilla.
• Valmiiksi koottu teräsjalkainen kolmijalka 1,25 tuuman jaloilla takaa vakaan alustan.
• Nopea ja helppo asennus ilman työkaluja.
• CD-ROM "The Sky" -taso 1 - tähtitiedeohjelmisto, joka tarjoaa tietoa taivaasta ja tulostettavia tähtikarttoja.
• Kaikkia malleja voidaan käyttää sekä maanpäällisesti että tähtitieteellisesti mukana tulevien vakiovarusteiden kanssa.

Ota aikaa lukea tämä käyttöohje läpi ennen kuin lähdet matkallesi läpi maailmankaikkeuden. Teleskooppiisi tutustuminen voi kestää muutaman havaintoistunnon, joten sinun kannattaa pitää tämä käyttöohje käden ulottuvilla, kunnes olet täysin oppinut teleskooppisi käytön. Käyttöohjeessa on yksityiskohtaista tietoa kustakin vaiheesta sekä tarvittavaa viitemateriaalia ja hyödyllisiä vinkkejä, jotka takaavat, että havaintokokemuksesi on mahdollisimman yksinkertainen ja nautinnollinen.
Teleskooppisi on suunniteltu antamaan sinulle vuosien hauskoja ja palkitsevia havaintoja. On kuitenkin muutamia asioita, jotka on otettava huomioon ennen teleskoopin käyttöä, jotka varmistavat turvallisuutesi ja suojaavat laitteitasi.

• Älä koskaan katso suoraan aurinkoon paljain silmin tai teleskoopilla (ellei sinulla ole asianmukaista aurinkosuodatinta). Seurauksena voi olla pysyvä ja peruuttamaton silmävaurio.
• Älä koskaan käytä teleskooppiasi auringon kuvan heijastamiseen millekään pinnalle. Sisäinen lämmön kertyminen voi vahingoittaa teleskooppia ja siihen kiinnitettyjä lisävarusteita.
• Älä koskaan käytä okulaarin aurinkosuodatinta tai Herschel-kiilaa. Sisäinen lämmön kertyminen teleskoopin sisällä voi aiheuttaa näiden laitteiden halkeamisen tai rikkoutumisen, jolloin suodattamaton auringonvalo pääsee silmään.
• Älä jätä teleskooppia ilman valvontaa, kun läsnä on lapsia tai aikuisia, jotka tuntevat teleskoopin oikeat käyttöohjeet.

Yleiskatsaus

AstroMaster 90 EQ -linssikaukoputki

1. Teleskoopin optinen putki
2. Dovetail-kiinnityskannatin
3. RA-asetusympyrä
4. Star Pointer -etsinkaukoputki
5. Okulaari
6. Diagonaali
7. Tarkennusnuppi
8. R.A. hidastusvaijeri
9. Leveysasteen säätöruuvi
10. Lisävarustetaso
11. Kolmijalka
12. Vastapainotanko
13. Vastapainot
14. Päiväntasaajan jalusta
15. Dec-hidastusvaijeri
16. Objektiivilinssi

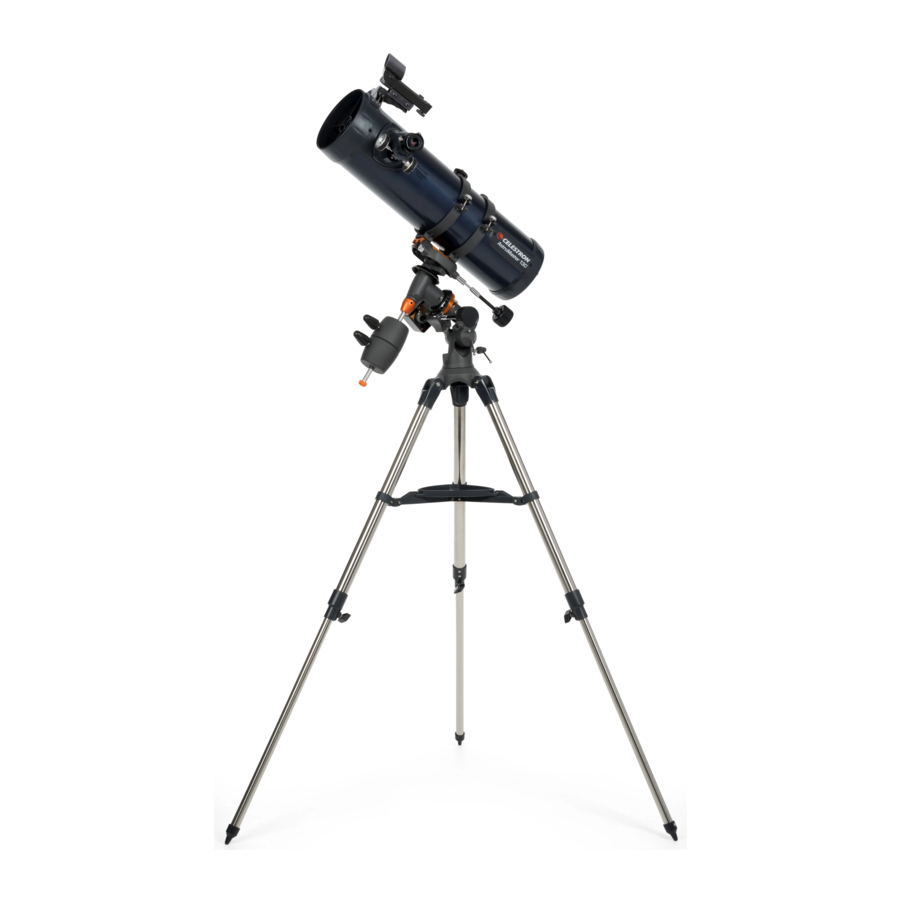

AstroMaster 130 EQ Newton -kaukoputki

1. Okulaari
2. Putkirengas
3. Teleskoopin optinen putki
4. Pääpeili
5. Dec-hidastusvaijeri
6. R.A. hidastusvaijeri
7. Leveysasteen säätöruuvi
8. Lisävarustetaso
9. Kolmijalka
10. Vastapainot
11. Dec-asetusympyrä
12. Star Pointer -etsinkaukoputki
13. R.A. asetusympyrä
14. Tarkennusnuppi

Kokoaminen

Tässä osiossa käsitellään AstroMaster-teleskoopin kokoamisohjeita. Teleskooppi kannattaa koota ensin sisätiloissa, jotta eri osat on helppo tunnistaa ja jotta voit tutustua oikeaan kokoamismenettelyyn ennen kuin yrität koota sen ulkona.
Jokainen AstroMaster toimitetaan yhdessä laatikossa. Laatikon osat ovat – optinen putki, johon on kiinnitetty tähtiosoitin ja putken kiinnitysrenkaat (vain 130 EQ), CG-3-ekvatoriaalikiinnitys, vastapainotanko, kaksi 2,2 kg:n vastapainoa, R.A.- ja Dec.-hidastuskaapelit, 10 mm:n okulaari – 1,25", 20 mm:n okulaari – 1,25" (pystysuora kuva 130 EQ:lle), pystysuora kuva diagonaalisesti 1,25" (90 EQ:lle), "The Sky" Level 1 CD-ROM.

Jalustan pystyttäminen

1. Poista jalusta laatikosta (kuva 2-1). Jalusta toimitetaan valmiiksi koottuna, joten sen pystyttäminen on erittäin helppoa.

2. Aseta jalusta pystyyn ja vedä jalustan jalat erilleen, kunnes jokainen jalka on täysin auki, ja paina sitten hieman jalustan jalan tukea alaspäin (kuva 2-2). Jalustan yläosaa kutsutaan jalustan pääksi.

3. Seuraavaksi asennamme jalustan lisävarustetason (kuva 2-3) jalustan jalan tukeen (kuvan 2-2 keskiosa).

4. Aseta tasossa olevan leikkauksen keskiosa (tason litteä puoli alaspäin) jalan tuen keskiosaan ja paina hieman alaspäin (kuva 2-4). Tason korvakkeiden tulee näkyä kuvan 2-4 mukaisesti.

5. Kierrä tasoa, kunnes korvakkeet ovat kunkin jalan jalan tuen alla, ja paina hieman, jolloin ne lukittuvat paikoilleen (kuva 2-5). Jalusta on nyt täysin koottu (kuva 2-6).

6. Voit pidentää jalustan jalkoja haluamasi korkeuteen. Alimmalla tasolla korkeus on 61 cm ja se ulottuu 104 cm:iin. Avaa jalustan jalan lukitusnuppi kunkin jalan pohjassa (kuva 2-7) ja vedä jalat haluamasi korkeuteen ja lukitse sitten nuppi tukevasti. Täysin pidennetty jalusta näyttää kuvan 2-8 kaltaiselta.

7. Jalusta on jäykempi ja vakaampi alimmalla korkeudella.

Ekvatoriaalisen kiinnityksen kiinnittäminen

Ekvatoriaalisen kiinnityksen avulla voit kallistaa teleskoopin pyörimisakselia niin, että voit seurata tähtiä niiden liikkuessa taivaalla. AstroMaster-kiinnitys on saksalainen ekvatoriaalinen kiinnitys (CG-3), joka kiinnitetään jalustan päähän. Kiinnitä kiinnitys seuraavasti:

1. Poista ekvatoriaalinen kiinnitys laatikosta (kuva 2-10). Kiinnityksessä on pieni leveysasteen säätöruuvi (lukituspultti). Suuri leveysasteen säätöruuvi (kuva 2-10) kierretään reikään.

2. Kiinnitys kiinnitetään jalustan päähän ja tarkemmin sanottuna nuppiin, jossa on pultti kiinnitetty jalustan pään alle (kuva 2-9). Työnnä kiinnitys (suuri litteä osa, josta työntyy ulos pieni putki) jalustan pään keskireikään, kunnes se on tasainen, ja pidä se vakaana. Kurkota sitten toisella kädelläsi jalustan pään alle ja käännä nuppia, joka kierteittyy kiinnityksen pohjaan. Jatka kääntämistä, kunnes se on tiukalla. Kuvan 2-11 mukainen kiinnityksen ja jalustan valmis kokoonpano.



Vastapainotangon ja vastapainojen asentaminen

Teleskoopin tasapainottamiseksi kiinnityksen mukana tulee vastapainotanko ja kaksi vastapainoa. Asenna ne seuraavasti:

1. Irrota vastapainon turvaruuvi (oranssi väri) vastapainotangosta (kierretangon vastakkaisesta päästä) kiertämällä sitä vastapäivään.

2. Asenna vastapainotangon suuret kierteet kiinnityksen Dec.-akselin kierteitettyyn reikään – katso kuva 2-13, kunnes se on tiukalla. Nyt olet valmis kiinnittämään vastapainot.

3. Suuntaa kiinnitys siten, että vastapainotanko osoittaa maata kohti.
4. Löysää kunkin vastapainon sivulla olevaa lukitusnuppia (sillä ei ole väliä, kumman vastapainon kiinnität ensin) niin, että kierteet eivät ulotu vastapainojen keskireiän läpi.
5. Liu'uta yksi vastapaino vastapainotankoon noin puoleen väliin ja kiristä lukitusnuppi tukevasti. Painojen oikea suunta on esitetty kuvassa 2-14.

6. Liu'uta toinen vastapaino vastapainotankoon ensimmäistä vasten ja lukitse sitten tukevasti.
7. Aseta turvaruuvi takaisin paikalleen ja kierrä se tukevasti kiinni. Valmis kokoonpano on esitetty kuvassa 2-14.

Hidastusvaijerien kiinnittäminen

AstroMaster-kiinnityksen mukana tulee kaksi hidastusohjausvaijeria, joiden avulla voit tehdä tarkkoja osoitussäätöjä teleskooppiin sekä R.A.- että Deklinaatio-akselilla. Vaijerien asentaminen:

1. Etsi kaksi vaijeria, joissa on nupit (molemmat ovat saman kokoisia ja pituisia), ja varmista, että kunkin vaijerin päässä oleva ruuvi ei ulotu aukon läpi.
2. Liu'uta vaijeri R.A.-akselille niin pitkälle kuin se menee. R.A.-akseleita on kaksi, yksi kiinnityksen kummallakin puolella. Sillä ei ole väliä, kumpaa akselia käytät, koska molemmat toimivat samalla tavalla. Käytä sitä, joka on sinulle helpompi.
3. Kiristä R.A.-vaijerin ruuvi, jotta se pysyy tukevasti paikallaan.
4. DEC-hidastusvaijeri kiinnitetään samalla tavalla kuin R.A.-vaijeri. Akseli, jonka päälle DEC-hidastusnuppi sopii, on kiinnityksen yläosassa, juuri teleskoopin kiinnitysalustan alapuolella.

Teleskoopin putken kiinnittäminen kiinnitykseen

Teleskoopin optinen putki kiinnitetään kiinnitykseen kiinnityksen yläosassa olevan loviliukutangon kiinnikkeen kautta (kuva 2-16). 130 EQ Newton -teleskoopin kiinnitystanko on kiinnike, joka on kiinnitetty putken kiinnitysrenkaisiin. 90 EQ -refraktorissa kiinnitystanko on kiinnitetty teleskoopin putken pohjaa pitkin. Ennen kuin kiinnität optisen putken, varmista, että deklinaation ja rektaskension lukitusnupit ovat tiukalla (kuva 2-17). Varmista sitten, että leveysasteen säätöruuvit (kuvat 1-1 ja 1-2) ovat tiukalla. Tämä varmistaa, että kiinnitys ei liiku äkillisesti, kun kiinnität teleskoopin optisen putken. Poista myös objektiivilinssin suojus (refraktori) tai etuaukon suojus (Newton). Teleskoopin putken kiinnittäminen:

1. Poista optista putkea peittävä suojapaperi. Sinun on irrotettava putken kiinnitysrenkaat 114 EQ Newton -teleskoopista ennen paperin poistamista.
2. Löysää kiinnitysnuppia ja kiinnityksen turvaruuvia lovikiinnitysalustan sivulla, jotta ne eivät ulotu kiinnitysalustaan.

3. Liu'uta lovikiinnitystanko kiinnitysalustan yläosan syvennykseen.

4. Kiristä kiinnitysalustan kiinnitysnuppia pitääksesi teleskoopin paikallaan.
5. Kiristä käsin kiinnitysalustan turvaruuvia, kunnes kärki koskettaa kiinnikkeen sivua.

HUOMAUTUS: Älä koskaan löysää mitään nupia teleskoopin putkesta tai kiinnityksestä muita kuin R.A.- ja DEC.-nuppeja.
Vihje: Varmista teleskoopin ja kiinnityksen maksimaalisen jäykkyyden saavuttamiseksi, että nupit/ruuvit, jotka pitävät jalustan jalat kiinni jalustan päässä, ovat tiukalla.

Diagonaalin ja okulaarien asentaminen (refraktori)

Diagonaali on prisma, joka ohjaa valon suorassa kulmassa refraktorin valopolkuun nähden. Tämän ansiosta voit tarkkailla asennossa, joka on mukavampi kuin suoraan läpi katsominen. Tämä diagonaali on pystysuuntainen malli, joka korjaa kuvan oikeaksi ylöspäin ja orientoituu oikein vasemmalta oikealle, mikä on paljon helpompaa käyttää maanpäälliseen tarkkailuun. Lisäksi diagonaalia voidaan kääntää mihin tahansa asentoon, joka on sinulle edullisin. Diagonaalin ja okulaarien asentaminen:

1. Aseta diagonaalin pieni sylinteri refraktorin tarkennusputken 1,25 tuuman okulaarisovittimeen – kuva 2-19. Varmista, että okulaarisovittimen kaksi peukaloruuvia eivät ulotu tarkennusputkeen ennen asennusta ja että tulppa on irrotettu okulaarisovittimesta.

2. Aseta toisen okulaarin kromisylinteripää diagonaaliin ja kiristä peukaloruuvi. Varmista jälleen, että peukaloruuvi ei ulotu diagonaaliin ennen okulaarin asettamista.
3. Okulaarit voidaan vaihtaa muihin polttoväleihin kääntämällä yllä olevassa vaiheessa 2 kuvattu menettely.

Okulaarien asentaminen Newton-teleskooppeihin

Okulaari on optinen elementti, joka suurentaa teleskoopin kohdistaman kuvan. Ilman okulaaria teleskooppia olisi mahdotonta käyttää visuaalisesti. Okulaarit ilmoitetaan yleisesti polttovälin ja sylinterin halkaisijan mukaan. Mitä pidempi polttoväli (eli mitä suurempi luku), sitä pienempi okulaarin suurennus (eli teho). Yleensä käytät pientä tai kohtalaista tehoa katsellessasi. Lisätietoja tehon määrittämisestä on "Suurennuksen laskeminen" -osiossa. Okulaari sopii suoraan Newton-teleskooppien tarkentimeen. Okulaarien kiinnittäminen:

1. Varmista, että peukaloruuvit eivät ulotu tarkennusputkeen. Aseta sitten okulaarien kromisylinteri tarkennusputkeen (irrota ensin tarkentimen tulppa) ja kiristä peukaloruuvit.

2. 20 mm:n okulaaria kutsutaan pystyttäväksi okulaariksi, koska se korjaa kuvan niin, että se on oikein ylöspäin ja korjattu vasemmalta oikealle. Tämä tekee teleskoopista hyödyllisen maanpäälliseen tarkkailuun.
3. Okulaarit voidaan vaihtaa kääntämällä yllä kuvattu menettely.

Teleskoopin manuaalinen liikuttaminen

Teleskoopin tasapainottamiseksi sinun on liikutettava teleskooppia manuaalisesti taivaan eri osissa tarkkaillaksesi eri kohteita. Tee karkeita säätöjä löysäämällä hieman R.A.- ja Dec.-lukitusnuppeja ja liikuttamalla teleskooppia haluttuun suuntaan. Hienosäätöjä varten, kun nupit on lukittu, käännät hidastusvaijereita.
Sekä R.A.- että Dec.-akselissa on lukitusnupit, joilla voit kytkeä teleskoopin kummankin akselin alas. Löysää teleskoopin kytkimiä avaamalla lukitusnupit.

Kiinnityksen tasapainottaminen R.A.-akselilla
Jotta kiinnitykseen ei kohdistuisi tarpeetonta rasitusta, teleskooppi on tasapainotettava oikein polaarisen akselin ympäri. Lisäksi oikea tasapainotus on ratkaisevan tärkeää tarkkaa seurantaa varten, jos käytät valinnaista moottorikäyttöä. Kiinnityksen tasapainottaminen:

1. Vapauta R.A.-lukitusnuppi (katso kuva 2-21) ja aseta teleskooppi kiinnityksen toiselle puolelle (varmista, että lovikiinnikkeen nuppi on tiukalla). Vastapainotanko ulottuu vaakasuunnassa kiinnityksen vastakkaiselle puolelle (katso kuva 2-22).

2. Vapauta teleskooppi — VÄHITELLEN — nähdäksesi, mihin suuntaan teleskooppi "vierii" tai putoaa.
3. Löysää vastapainojen lukitusnuppia (yksi kerrallaan).
4. Siirrä vastapainot kohtaan, jossa ne tasapainottavat teleskoopin (eli se pysyy paikallaan, kun R.A.-lukitusnuppi vapautetaan).
5. Kiristä lukitusnupit pitääksesi vastapainot paikallaan.

Kiinnityksen tasapainottaminen Dec.-akselilla
Teleskooppi on tasapainotettava myös deklinaatioakselilla, jotta vältetään äkilliset liikkeet, kun Dec.-lukitusnuppi (kuva 2-21) vapautetaan. Teleskoopin tasapainottaminen Dec.-akselilla:

1. Vapauta R.A.-lukitusnuppi ja kierrä teleskooppia niin, että se on kiinnityksen toisella puolella (eli kuten edellisessä osiossa on kuvattu teleskoopin tasapainottamisesta R.A.-akselilla).
2. Lukitse R.A.-lukitusnuppi pitääksesi teleskoopin paikallaan.
3. Vapauta Dec.-lukitusnuppi ja kierrä teleskooppia, kunnes putki on yhdensuuntainen maan kanssa.

4. Vapauta putki — VÄHITELLEN — nähdäksesi, mihin suuntaan se pyörii deklinaatioakselin ympäri. ÄLÄ PÄÄSTÄ TELESKOOPIN PUTKEA KOKONAAN IRTI!
5. 130 EQ Newton -teleskoopissa löysää ruuveja, jotka pitävät teleskoopin putken putken kiinnitysrenkaiden sisällä, ja liu'uta teleskooppia joko eteen- tai taaksepäin, kunnes se pysyy paikallaan, kun Dec.-lukitusnuppi vapautetaan. 90 EQ -refraktorissa löysää kiinnitysnuppia ja turvaruuvia lovikiinnikkeessä (kuva 2-18) ja liu'uta teleskoopin putkea hieman kumpaankin suuntaan, kunnes se pysyy paikallaan, kun Dec.-lukitusnuppi vapautetaan.
6. Kiristä putken kiinnitysrenkaiden ruuvit tiukasti pitääksesi teleskoopin paikallaan 130 EQ -teleskoopissa. 90 EQ -teleskoopissa kiristä kiinnitysnuppi ja sitten lovikiinnikkeen turvaruuvi.

Ekvatoriaalisen kiinnityksen säätäminen

Jotta moottorikäyttö voisi seurata tarkasti, teleskoopin pyörimisakselin on oltava yhdensuuntainen Maan pyörimisakselin kanssa, jota kutsutaan polaariseksi kohdistukseksi. Polaarinen kohdistus saavutetaan EI liikuttamalla teleskooppia R.A.- tai Dec.-akselilla, vaan säätämällä kiinnitystä pystysuunnassa, jota kutsutaan korkeudeksi. Tässä osiossa käsitellään yksinkertaisesti teleskoopin oikeaa liikettä polaarisen kohdistusprosessin aikana. Varsinainen polaarisen kohdistuksen prosessi, eli teleskoopin pyörimisakselin asettaminen Maan akselin suuntaiseksi, kuvataan myöhemmin tässä oppaassa "Polaarinen kohdistus" -osiossa.

Kiinnityksen säätäminen korkeudessa

• Polaarisen akselin leveyden säätämiseksi löysää hieman etummaista leveyden säätöruuvia (lukituspulttia).

• Lisää tai vähennä polaarisen akselin leveyttä kiristämällä tai löysäämällä etummaista leveyden säätöruuvia halutun leveyden valitsemiseksi. Kiristä sitten etummainen leveyden säätöruuvi tukevasti.

AstroMaster-kiinnityksen leveyden säätöalue on noin 20°–60°.
On parasta tehdä lopulliset säädöt korkeudessa aina liikuttamalla kiinnitystä painovoimaa vastaan (eli käyttämällä takimmaista leveyden säätöruuvia kiinnityksen nostamiseen). Tätä varten sinun on löysättävä molempia leveyden säätöruuveja ja työnnettävä manuaalisesti kiinnityksen etuosaa alas niin pitkälle kuin se menee. Kiristä sitten takimmainen säätöruuvi nostaaksesi kiinnityksen haluttuun leveyteen.

Teleskoopin perusteet

Teleskooppi on instrumentti, joka kerää ja kohdistaa valoa. Optisen suunnittelun luonne määrittää, miten valo kohdistetaan. Jotkin teleskoopit, jotka tunnetaan refraktoreina, käyttävät linssejä, ja toiset teleskoopit, jotka tunnetaan reflektoreina (Newtonit), käyttävät peilejä.
1600-luvun alussa kehitetty refraktori on vanhin teleskooppimalli. Se on saanut nimensä menetelmästä, jolla se kohdistaa tulevat valonsäteet. Refraktori käyttää linssiä taivuttamaan tai taittamaan tulevia valonsäteitä, tästä nimi (katso kuva 3-1). Varhaisissa malleissa käytettiin yksielementtisiä linssejä. Yksittäinen linssi toimii kuitenkin kuin prisma ja jakaa valon sateenkaaren väreiksi, ilmiö, joka tunnetaan nimellä kromaattinen aberraatio. Tämän ongelman kiertämiseksi otettiin käyttöön kaksoiselementtinen linssi, joka tunnetaan nimellä akromaatti. Jokaisella elementillä on eri taitekerroin, jolloin kaksi eri valon aallonpituutta voidaan kohdistaa samaan pisteeseen. Useimmat kaksoiselementtilinssit, jotka on yleensä valmistettu kruunu- ja piikivestä, on korjattu punaiselle ja vihreälle valolle. Sininen valo voidaan silti kohdistaa hieman eri pisteeseen.

Newtonilainen reflektori käyttää yhtä koveraa peiliä ensisijaisena peilinään. Valo tulee putkeen ja kulkee peiliin takapäässä. Siellä valo taittuu eteenpäin putkessa yhteen pisteeseen, sen polttopisteeseen. Koska pään asettaminen teleskoopin eteen katsomaan kuvaa okulaarilla estäisi reflektorin toiminnan, tasainen peili, jota kutsutaan diagonaaliksi, sieppaa valon ja osoittaa sen putken sivulle suorassa kulmassa putkeen nähden. Okulaari sijoitetaan sinne helppoa katselua varten.
Newtonilaiset reflektoriteleskoopit korvaavat raskaat linssit peileillä valon keräämiseksi ja kohdistamiseksi, mikä tarjoaa paljon enemmän valonkeräystehoa käytetylle rahalle. Koska valopolku siepataan ja heijastetaan sivulle, voit saada jopa 1000 mm:n polttovälejä ja silti nauttia teleskoopista, joka on suhteellisen kompakti ja kannettava. Newtonilainen reflektori teleskooppi tarjoaa niin vaikuttavia valonkeräysominaisuuksia, että voit olla vakavasti kiinnostunut syvän avaruuden astronomiasta jopa vaatimattomalla budjetilla. Newtonilaiset reflektoriteleskoopit vaativat enemmän huoltoa ja kunnossapitoa, koska pääpeili on alttiina ilmalle ja pölylle. Tämä pieni haittapuoli ei kuitenkaan haittaa tämän tyyppisten teleskooppien suosiota niiden keskuudessa, jotka haluavat edullisen teleskoopin, joka pystyy silti erottamaan heikkoja, kaukaisia ​​esineitä.

Kuvan suunta

Kuvan suunta muuttuu riippuen siitä, miten okulaari asetetaan teleskooppiin. Kun käytetään tähtidiagonaalia refraktoreiden kanssa, kuva on oikeinpäin, mutta peilikuva vasemmalta oikealle (eli peilikuva). Jos okulaari asetetaan suoraan refraktorin tarkentimeen (eli ilman diagonaalia), kuva on ylösalaisin ja peilikuva vasemmalta oikealle (eli käännetty). Kuitenkin, kun käytetään AstroMaster-refraktoria ja tavallista pystysuoraa kuvan diagonaalia, kuva on oikein suunnattu kaikilta osin.
Newtonilaiset reflektorit tuottavat oikeinpäin olevan kuvan, mutta kuva näyttää pyörivän okulaarin pidikkeen sijainnin perusteella suhteessa maahan. Käyttämällä kuitenkin AstroMaster Newtonien mukana toimitettua pystysuoraa kuvan okulaaria, kuva on oikein suunnattu.

Tarkentaminen

Tarkentaaksesi refraktorisi tai newtonilaisen teleskooppisi, käännä yksinkertaisesti tarkennusnuppia, joka sijaitsee suoraan okulaarin pidikkeen alapuolella (katso kuvat 1-1 ja 1-2). Nupin kääntäminen myötäpäivään mahdollistaa tarkennuksen kohteeseen, joka on kauempana kuin se, jota tarkkailet parhaillaan. Nupin kääntäminen vastapäivään sinusta mahdollistaa tarkennuksen kohteeseen, joka on lähempänä kuin se, jota tarkkailet parhaillaan.
Huomaa: Jos käytät korjaavia linssejä (erityisesti silmälaseja), saatat haluta poistaa ne, kun tarkkailet teleskooppiin kiinnitetyllä okulaarilla. Kun käytät kameraa, sinun tulee kuitenkin aina käyttää korjaavia linssejä varmistaaksesi mahdollisimman terävän tarkennuksen. Jos sinulla on hajataittoa, korjaavia linssejä on käytettävä aina.

Etsimen kohdistaminen

Star Pointer on nopein ja helpoin tapa osoittaa teleskooppisi tarkalleen haluttuun kohteeseen taivaalla. Se on kuin lasersointi, jonka voit loistaa suoraan yötaivaalle. Star Pointer on nollasuurennuksen osoitintyökalu, joka käyttää päällystettyä lasi-ikkunaa pienen punaisen pisteen kuvan asettamiseen yötaivaalle. Pitämällä molemmat silmät auki katsoessasi Star Pointerin läpi, siirrä teleskooppiasi, kunnes punainen piste, joka näkyy Star Pointerin läpi, sulautuu kohteeseen, joka näkyy paljain silmin. Punainen piste on tuotettu valoa emittoivalla diodilla (LED); se ei ole lasersäde eikä vahingoita lasi-ikkunaa tai silmääsi. Tähtiosoitin saa virtansa pitkäikäisestä 3 voltin litiumparistosta (#CR1620), katso kuva 3-4. Kuten kaikki etsimet, myös Star Pointer on kohdistettava oikein pääkaukoputken kanssa ennen kuin sitä voidaan käyttää. Kohdistus on parasta tehdä yöllä, koska LED-piste on vaikea nähdä päivällä.

Star Pointer -etsimen kohdistaminen:

1. Kytke Star Pointer päälle kääntämällä kytkin "on" (päällä) -asentoon - katso kuva 3-4.
2. Etsi kirkas tähti tai planeetta ja keskitä se pääkaukoputken pienitehoiseen okulaariin.
3. Katso molemmat silmät auki lasi-ikkunan läpi kohdistustähteä. Jos Star Pointer on täydellisesti kohdistettu, näet punaisen LED-pisteen menevän päällekkäin kohdistustähden kanssa. Jos Star Pointer ei ole kohdistettu, huomaa, missä punainen piste on suhteessa kirkkaaseen tähteen.
4. Kääntämättä pääkaukoputkea, käännä Star Pointerin kahta säätöruuvia, kunnes punainen piste on suoraan kohdistustähden päällä. Kokeile, miten kukin ruuvi liikuttaa punaista pistettä.
5. Star Pointer on nyt valmis käytettäväksi. Katkaise virta aina löydettyäsi kohteen. Tämä pidentää sekä akun että LEDin käyttöikää.

Huomaa: Akku voi olla jo asennettu. Jos ei, avaa paristokotelo - katso kuva 3-4 ohuella kolikolla tai ruuvimeisselillä. Aseta akku sisään "+" -merkki ulospäin. Aseta sitten paristokotelo takaisin paikalleen. Jos sinun on joskus vaihdettava akku, se on 3 voltin litiumtyyppi # CR 1620.
Kommentti: LED-kirkkaudella ei ole kirkkauden säätöä. Se on suunniteltu toimimaan kaikissa paikoissa, joissa sillä voi olla riittävästi kirkkautta kaupunkialueilla ja silti ei ole liian kirkas käytettäväksi maaseutualueilla.

Suurennuksen laskeminen

Voit muuttaa teleskooppisi tehoa yksinkertaisesti vaihtamalla okulaarin (okulaarin). Määrittääksesi teleskooppisi suurennuksen, jaa yksinkertaisesti teleskoopin polttoväli käytetyn okulaarin polttovälillä. Yhtälömuodossa kaava näyttää tältä:

Oletetaan esimerkiksi, että käytät teleskooppisi mukana tullutta 20 mm:n okulaaria. Määrittääksesi suurennuksen jaat yksinkertaisesti teleskooppisi polttovälin (esimerkiksi AstroMaster 90 EQ:n polttoväli on 1000 mm) okulaarin polttovälillä, 20 mm. 1000 jaettuna 20:llä tuottaa 50-kertaisen suurennuksen.
Vaikka teho on muuttuva, jokaisella instrumentilla on keskimääräisessä taivaassa raja korkeimmalle hyödylliselle suurennukselle. Yleissääntö on, että 60 tehoa voidaan käyttää tuumaa kohti aukkoa. Esimerkiksi AstroMaster 90 EQ on halkaisijaltaan 3,5 tuumaa. 3,5:n kertominen 60:llä antaa suurimman hyödyllisen suurennuksen 210 tehoa. Vaikka tämä on suurin hyödyllinen suurennus, suurin osa havainnoista tehdään alueella 20–35 tehoa tuumaa kohti aukkoa, mikä on 70–123 kertaa AstroMaster 90 EQ -teleskoopissa. Voit määrittää teleskooppisi suurennuksen samalla tavalla.

Näkökentän määrittäminen

Näkökentän määrittäminen on tärkeää, jos haluat saada käsityksen tarkkailemiesi kohteen kulmakoosta. Laskeaksesi todellisen näkökentän, jaa okulaarin näennäinen näkökenttä (okulaarin valmistajan toimittama) suurennuksella. Yhtälömuodossa kaava näyttää tältä:

Kuten näet, ennen näkökentän määrittämistä sinun on laskettava suurennus. Käyttämällä edellisen osion esimerkkiä voimme määrittää näkökentän käyttämällä samaa 20 mm:n okulaaria, joka toimitetaan vakiona AstroMaster 90 EQ -teleskoopin mukana. 20 mm:n okulaarin näennäinen näkökenttä on 50°. Jaa 50° suurennuksella, joka on 50 tehoa. Tämä tuottaa todellisen kentän 1,0°.
Muuntaaksesi asteet jaloiksi 1 000 jaardissa, mikä on hyödyllisempää maanpäällisessä tarkkailussa, kerro yksinkertaisesti 52,5:llä. Jatkaen esimerkkiämme, kerro kulmakenttä 1,0° 52,5:llä. Tämä tuottaa lineaarisen kentän leveyden 53 jalkaa tuhannen jaardin etäisyydellä.

Yleisiä havaintovinkkejä

Kun työskentelet minkä tahansa optisen instrumentin kanssa, on muutama asia, jotka on muistettava varmistaaksesi, että saat parhaan mahdollisen kuvan.

• Älä koskaan katso ikkunalasin läpi. Kotitalouksien ikkunoissa oleva lasi on optisesti epätäydellistä, ja sen seurauksena paksuus voi vaihdella ikkunan osasta toiseen. Tämä epäjohdonmukaisuus voi ja tulee vaikuttamaan teleskoopin tarkennuskykyyn. Useimmissa tapauksissa et pysty saavuttamaan todella terävää kuvaa, kun taas joissakin tapauksissa saatat itse asiassa nähdä kaksoiskuvan.
• Älä koskaan katso sellaisten kohteiden yli tai poikki, jotka tuottavat lämpöaaltoja. Tähän sisältyy asfaltoituja pysäköintialueita kuumina kesäpäivinä tai rakennusten kattoja.
• Sumuinen taivas, sumu ja usva voivat myös vaikeuttaa tarkentamista maanpäällisessä tarkkailussa. Näissä olosuhteissa nähtyjen yksityiskohtien määrä vähenee huomattavasti.
• Jos käytät korjaavia linssejä (erityisesti silmälaseja), saatat haluta poistaa ne, kun tarkkailet teleskooppiin kiinnitetyllä okulaarilla. Kun käytät kameraa, sinun tulee kuitenkin aina käyttää korjaavia linssejä varmistaaksesi mahdollisimman terävän tarkennuksen. Jos sinulla on hajataittoa, korjaavia linssejä on käytettävä aina.

Tähtitieteen perusteet

Tähän mennessä tämä ohjekirja on käsitellyt teleskoopin kokoamista ja perustoimintoja. Jotta ymmärtäisit teleskooppiasi perusteellisemmin, sinun on kuitenkin tiedettävä hieman yötaivaasta. Tässä osiossa käsitellään havainnoivaa tähtitiedettä yleisesti ja se sisältää tietoa yötaivaasta ja napasuuntauksesta.

Taivaallinen koordinaattijärjestelmä

Taivaalla olevien kohteiden löytämiseksi tähtitieteilijät käyttävät taivaallista koordinaattijärjestelmää, joka on samankaltainen kuin maantieteellinen koordinaattijärjestelmämme täällä maapallolla. Taivaallisessa koordinaattijärjestelmässä on navat, pituus- ja leveyspiirit sekä päiväntasaaja. Suurimmaksi osaksi ne pysyvät kiinteinä taustatähtiin nähden.
Taivaallinen päiväntasaaja kulkee 360 astetta maapallon ympäri ja erottaa pohjoisen taivaallisen pallonpuoliskon eteläisestä. Kuten maapallon päiväntasaaja, sen lukema on nolla astetta. Maapallolla tämä olisi leveysaste. Taivaalla tätä kuitenkin kutsutaan deklinaatioksi tai lyhyemmin DEC. Deklinaatioviivat on nimetty niiden kulmaetäisyyden mukaan taivaallisen päiväntasaajan ylä- ja alapuolella. Viivat on jaettu asteisiin, kaariminuutteihin ja kaarisekunteihin. Päiväntasaajan eteläpuolella olevien deklinaatiolukemien edessä on miinusmerkki (-) ja taivaallisen päiväntasaajan pohjoispuolella olevat ovat joko tyhjiä (ts. ei merkintää) tai niiden edessä on plusmerkki (+).
Pituutta vastaava taivaallinen vastine on nimeltään rektaskensio eli lyhyemmin RA. Kuten maapallon pituuspiirit, ne kulkevat navalta navalle ja ovat tasaisin välein 15 asteen päässä toisistaan. Vaikka pituuspiirit on erotettu kulmaetäisyydellä, ne ovat myös ajan mitta. Jokainen pituuspiiri on tunnin päässä seuraavasta. Koska maapallo pyörii kerran 24 tunnissa, viivoja on yhteensä 24. Tämän seurauksena RA-koordinaatit merkitään aikayksiköissä. Se alkaa mielivaltaisesta pisteestä Kalan tähdistössä, joka on merkitty 0 tuntia, 0 minuuttia, 0 sekuntia. Kaikki muut pisteet on merkitty sen mukaan, kuinka kaukana (ts. kuinka kauan) ne ovat jäljessä tästä koordinaatista sen jälkeen, kun se on ohittanut yläpuolella länteen päin.

Tähtien liike

Jopa satunnaisin tarkkailija tuntee auringon päivittäisen liikkeen taivaalla. Tämä päivittäinen matka ei ole auringon liikkumista, kuten varhaiset tähtitieteilijät ajattelivat, vaan seurausta maapallon pyörimisestä. Maapallon pyöriminen saa myös tähdet tekemään samoin piirtämällä suuren ympyrän, kun maapallo suorittaa yhden kierroksen. Tähtien ympyränmuotoisen polun koko riippuu siitä, missä se on taivaalla. Taivaallisen päiväntasaajan lähellä olevat tähdet muodostavat suurimmat ympyrät, jotka nousevat idästä ja laskevat länteen. Liikuttaessa kohti pohjoista taivaannapaa, pistettä, jonka ympäri pohjoisen pallonpuoliskon tähdet näyttävät pyörivän, nämä ympyrät pienenevät. Keskitaivaallisten leveysasteiden tähdet nousevat koilliseen ja laskevat luoteeseen. Korkeilla taivaallisilla leveysasteilla olevat tähdet ovat aina horisontin yläpuolella ja niiden sanotaan olevan sirkumpolaarisia, koska ne eivät koskaan nouse eivätkä koskaan laske. Et koskaan näe tähtien suorittavan yhtä ympyrää, koska auringonvalo päivällä peittää tähtien valon. Osa tästä tähtien ympyräliikkeestä tällä taivaan alueella voidaan kuitenkin nähdä asettamalla kamera jalustalle ja avaamalla suljin pariksi tunniksi. Ajastettu valotus paljastaa puoliympyrät, jotka pyörivät navan ympäri. (Tämä kuvaus tähtiliikkeistä pätee myös eteläiseen pallonpuoliskoon, paitsi että kaikki tähdet taivaallisen päiväntasaajan eteläpuolella liikkuvat eteläisen taivaannavan ympäri.)

Napasuuntaus leveysasteikolla

Helpoin tapa napasuunnata teleskooppi on leveysasteikolla. Toisin kuin muut menetelmät, jotka edellyttävät taivaannavan löytämistä tunnistamalla tiettyjä sen lähellä olevia tähtiä, tämä menetelmä toimii tunnetun vakion perusteella sen määrittämiseksi, kuinka korkealle napa-akselin tulisi osoittaa. AstroMaster CG-3 -jalustaa voidaan säätää noin 20 asteesta 60 asteeseen.

Edellä mainittu vakio on suhde leveysasteesi ja kulmaetäisyyden välillä, jonka taivaannapa on pohjoisen (tai eteläisen) horisontin yläpuolella. Kulmaetäisyys pohjoisesta horisontista pohjoiseen taivaannapaan on aina yhtä suuri kuin leveysasteesi. Havainnollistaaksesi tätä, kuvittele, että seisot pohjoisnavalla, leveysaste +90°. Pohjoinen taivaannapa, jonka deklinaatio on +90°, olisi suoraan yläpuolella (ts. 90 horisontin yläpuolella). Sanotaan nyt, että liikut yhden asteen etelään — leveysasteesi on nyt +89° ja taivaannapa ei ole enää suoraan yläpuolella. Se on siirtynyt yhden asteen lähemmäksi pohjoista horisonttia. Tämä tarkoittaa, että napa on nyt 89° pohjoisen horisontin yläpuolella. Jos siirryt yhden asteen edelleen etelään, sama asia tapahtuu uudelleen. Sinun pitäisi matkustaa 70 mailia pohjoiseen tai etelään muuttaaksesi leveysastetta yhdellä asteella. Kuten tästä esimerkistä näet, etäisyys pohjoisesta horisontista taivaannapaan on aina yhtä suuri kuin leveysasteesi.
Jos teet havaintoja Los Angelesista, jonka leveysaste on 34°, taivaannapa on 34° pohjoisen horisontin yläpuolella. Leveysasteikko tekee sitten vain sen, että se osoittaa teleskoopin napa-akselin oikeassa korkeudessa pohjoisen (tai eteläisen) horisontin yläpuolella. Teleskoopin suuntaaminen:

1. Varmista, että jalustan napa-akseli osoittaa suoraan pohjoiseen. Käytä maamerkkiä, jonka tiedät olevan pohjoiseen päin.
2. Tasaa jalusta. Jalustan tasaaminen on tarpeen vain, jos käytät tätä napasuuntausmenetelmää.
3. Säädä jalustaa korkeussuunnassa, kunnes leveysasteen osoitin osoittaa leveysastettasi. Jalustan liikuttaminen vaikuttaa napa-akselin osoituskulmaan. Tarkempia tietoja päiväntasaajan jalustan säätämisestä on osiossa "Jalustan säätäminen".

Tämä menetelmä voidaan tehdä päivänvalossa, mikä eliminoi tarpeen hapuilla pimeässä. Vaikka tämä menetelmä EI aseta sinua suoraan navalle, se rajoittaa korjausten määrää, joita teet kohteen seuratessa.

Polariksen osoittaminen

Tämä menetelmä käyttää Polarista oppaana taivaannavalle. Koska Polaris on alle asteen päässä taivaannavasta, voit yksinkertaisesti osoittaa teleskoopin napa-akselin Polarista kohti. Vaikka tämä ei ole suinkaan täydellinen suuntaus, se vie sinut kuitenkin asteen sisään. Toisin kuin edellinen menetelmä, tämä on tehtävä pimeässä, kun Polaris on näkyvissä.

1. Aseta teleskooppi niin, että napa-akseli osoittaa pohjoiseen.

2. Löysää Dec. -kytkimen nuppia ja siirrä teleskooppia niin, että putki on yhdensuuntainen napa-akselin kanssa. Kun tämä on tehty, deklinaatioasetusympyrä näyttää +90°. Jos deklinaatioasetusympyrä ei ole kohdallaan, siirrä teleskooppia niin, että putki on yhdensuuntainen napa-akselin kanssa.
3. Säädä jalustaa korkeussuunnassa ja/tai atsimuutissa, kunnes Polaris on etsimen näkökentässä.

Muista, että napasuunnauksen aikana ÄLÄ liikuta teleskooppia RA- tai DEC-suunnassa. Et halua liikuttaa itse teleskooppia, vaan napa-akselia. Teleskooppia käytetään yksinkertaisesti nähdäksesi, mihin napa-akseli osoittaa.
Kuten edellinen menetelmä, tämä vie sinut lähelle napaa, mutta ei suoraan sen päälle. Seuraava menetelmä auttaa parantamaan tarkkuutta vakavampia havaintoja ja valokuvausta varten.

Pohjoisen taivaannavan löytäminen

Kummallakin pallonpuoliskolla on taivaalla piste, jonka ympäri kaikki muut tähdet näyttävät pyörivän. Näitä pisteitä kutsutaan taivaannavoiksi ja ne on nimetty sen pallonpuoliskon mukaan, jossa ne sijaitsevat. Esimerkiksi pohjoisella pallonpuoliskolla kaikki tähdet liikkuvat pohjoisen taivaannavan ympäri. Kun teleskoopin napa-akseli on suunnattu taivaannapaan, se on yhdensuuntainen maapallon pyörimisakselin kanssa.
Monet napasuuntausmenetelmät edellyttävät, että osaat löytää taivaannavan tunnistamalla alueella olevia tähtiä. Pohjoisella pallonpuoliskolla olevien onneksi taivaannavan löytäminen ei ole liian vaikeaa. Onneksi meillä on paljaalla silmällä näkyvä tähti alle asteen päässä. Tämä tähti, Polaris, on Pienen Otavan kahvan päässä oleva tähti. Koska Pieni Otava (teknisesti Ursa Minor) ei ole yksi taivaan kirkkaimmista tähdistöistä, sitä voi olla vaikea paikantaa kaupunkialueilta. Jos näin on, käytä Ison Otavan (osoitintähdet) kulhossa olevia kahta päätähteä. Piirrä niiden läpi kuvitteellinen viiva kohti Pientä Otavaa. Ne osoittavat Polarista (katso kuva 4-5). Ison Otavan (Ursa Major) sijainti muuttuu vuoden aikana ja yön aikana (katso kuva 4-4). Kun Iso Otava on matalalla taivaalla (ts. lähellä horisonttia), sitä voi olla vaikea paikantaa. Etsi näinä aikoina Cassiopeiaa (katso kuva 4-5). Eteläisen pallonpuoliskon tarkkailijat eivät ole yhtä onnekkaita kuin pohjoisen pallonpuoliskon tarkkailijat. Eteläisen taivaannavan ympärillä olevat tähdet eivät ole läheskään yhtä kirkkaita kuin pohjoisen ympärillä olevat. Lähin suhteellisen kirkas tähti on Sigma Octantis. Tämä tähti on juuri paljaalla silmällä näkyvän rajan sisällä (magnitudi 5,5) ja sijaitsee noin 59 kaariminuutin päässä navasta.

Määritelmä: Pohjoinen taivaannapa on piste pohjoisella pallonpuoliskolla, jonka ympäri kaikki tähdet näyttävät pyörivän. Vastinetta eteläisellä pallonpuoliskolla kutsutaan eteläiseksi taivaannavaksi.

Polarisaatio kohdistus eteläisellä pallonpuoliskolla

Polarisaatio kohdistus eteläiseen taivaannapaan (SCP) on hieman haastavampaa, koska sen lähellä ei ole yhtä kirkasta tähteä kuin Pohjantähti on NCP:ssä. On olemassa useita tapoja polarisaatio kohdistaa teleskooppi, ja satunnaiseen tarkkailuun alla olevat menetelmät ovat riittäviä ja vievät sinut kohtuullisen lähelle SCP:tä.

Polarisaatio kohdistus leveysasteikolla

Helpoin tapa polarisaatio kohdistaa teleskooppi on leveysasteikolla. Toisin kuin muut menetelmät, jotka edellyttävät taivaannavan löytämistä tunnistamalla tiettyjä tähtiä sen läheltä, tämä menetelmä toimii tunnetun vakion perusteella sen määrittämiseksi, kuinka korkealle polaarista akselia tulisi suunnata.
Yllä mainittu vakio on suhde leveysasteesi ja taivaannavan kulmaetäisyyden välillä eteläisen horisontin yläpuolella. Kulmaetäisyys eteläisestä horisontista eteläiseen taivaannapaan on aina yhtä suuri kuin leveysasteesi. Kuvittele havainnollistaaksesi, että seisot etelänavalla, leveysaste -90°. Eteläinen taivaannapa, jonka deklinaatio on -90°, olisi suoraan yläpuolella (eli 90° horisontin yläpuolella). Oletetaan nyt, että siirryt yhden asteen pohjoiseen — leveysasteesi on nyt -89° ja taivaannapa ei ole enää suoraan yläpuolella. Se on siirtynyt yhden asteen lähemmäksi eteläistä horisonttia. Tämä tarkoittaa, että napa on nyt 89° eteläisen horisontin yläpuolella. Jos siirryt yhden asteen kauemmas pohjoiseen, sama tapahtuu uudelleen. Sinun pitäisi matkustaa 70 mailia pohjoiseen tai etelään muuttaaksesi leveysastettasi yhdellä asteella. Kuten tästä esimerkistä näet, etäisyys eteläisestä horisontista taivaannapaan on aina yhtä suuri kuin leveysasteesi.

Jos teet havaintoja Sydneystä, jonka leveysaste on -34°, taivaannapa on 34° eteläisen horisontin yläpuolella. Kaikki mitä leveysasteikko tekee on suunnata teleskoopin polaarinen akseli oikeaan korkeuteen eteläisen horisontin yläpuolella. Kohdista teleskooppi seuraavasti:

1. Varmista, että kiinnikkeen polaarinen akseli osoittaa suoraan etelään. Käytä maamerkkiä, jonka tiedät olevan etelään päin.
2. Tasaa jalusta. Jalustan tasaaminen on tarpeen vain, jos käytät tätä polarisaatio kohdistusmenetelmää.
3. Säädä kiinnikettä korkeussuunnassa, kunnes leveysasteilmaisin osoittaa leveysastettasi. Kiinnikkeen siirtäminen vaikuttaa kulmaan, johon polaarinen akseli osoittaa. Katso tarkemmat tiedot päiväntasaajan kiinnikkeen säätämisestä teleskooppisi käyttöoppaan kohdasta "Kiinnikkeen säätäminen".
4. Jos yllä oleva on tehty oikein, sinun pitäisi pystyä tarkkailemaan navan lähellä etsintäkiikarilla ja pienitehoisella okulaarilla.

Tämä menetelmä voidaan tehdä päivänvalossa, mikä eliminoi tarpeen sählätä pimeässä. Vaikka tämä menetelmä EI vie sinua suoraan navalle, se rajoittaa korjausten määrää, joita teet kohteen seurannassa.

Osoittaminen kohti Sigma Octantista

Tämä menetelmä käyttää Sigma Octantista oppaana taivaannavalle. Koska Sigma Octantis on noin 1° asteen päässä eteläisestä taivaannavasta, voit yksinkertaisesti suunnata teleskooppisi polaarista akselia kohti Sigma Octantista. Vaikka tämä ei ole millään tavalla täydellinen kohdistus, se vie sinut yhden asteen sisään. Toisin kuin edellinen menetelmä, tämä on tehtävä pimeässä, kun Sigma Octantis on näkyvissä. Sigma Octantiksen magnitudi on 5,5, ja se voi olla vaikea nähdä, ja kiikari voi olla hyödyllinen sekä etsintäkiikari.

1. Aseta teleskooppi siten, että polaarinen akseli osoittaa etelään.
2. Löysää DEC-kytkimen nuppia ja siirrä teleskooppia siten, että putki on yhdensuuntainen polaarisen akselin kanssa. Kun tämä on tehty, deklinaatioasetusympyrä näyttää 90°. Jos deklinaatioasetusympyrä ei ole kohdallaan, siirrä teleskooppia siten, että putki on yhdensuuntainen polaarisen akselin kanssa.
3. Säädä kiinnikettä korkeussuunnassa ja/tai atsimuutissa, kunnes Sigma Octantis on etsimen näkökentässä.
4. Jos yllä oleva on tehty oikein, sinun pitäisi pystyä tarkkailemaan navan lähellä etsintäkiikarilla ja pienitehoisella okulaarilla.

Muista, että polarisaatio kohdistuksen aikana ÄLÄ siirrä teleskooppia R.A:ssa tai DEC:ssä. Et halua siirtää itse teleskooppia, vaan polaarista akselia. Teleskooppia käytetään yksinkertaisesti nähdäksesi, mihin polaarinen akseli osoittaa.
Kuten edellinenkin menetelmä, tämä vie sinut lähelle napaa, mutta ei suoraan sen päälle.

Eteläisen taivaannavan (SCP) löytäminen

Tämä menetelmä auttaa parantamaan polarisaatio kohdistustasi ja vie sinut lähemmäksi napaa kuin yllä olevat menetelmät. Tämä parantaa tarkkuuttasi vakavampiin havaintoihin ja valokuvaukseen.
Kummallakin pallonpuoliskolla on taivaalla kohta, jonka ympärillä kaikki muut tähdet näyttävät pyörivän. Näitä kohtia kutsutaan taivaannavoiksi, ja ne on nimetty pallonpuoliskon mukaan, jossa ne sijaitsevat. Esimerkiksi eteläisellä pallonpuoliskolla kaikki tähdet liikkuvat eteläisen taivaannavan ympäri. Kun teleskoopin polaarinen akseli on suunnattu taivaannapaan, se on yhdensuuntainen maapallon pyörimisakselin kanssa.
Monet polarisaatio kohdistusmenetelmät edellyttävät, että osaat löytää taivaannavan tunnistamalla alueen tähtiä. Eteläisen pallonpuoliskon havaitsijat eivät ole yhtä onnekkaita kuin pohjoisen pallonpuoliskon. Eteläisen taivaannavan ympärillä olevat tähdet eivät ole läheskään yhtä kirkkaita kuin pohjoisen taivaannavan ympärillä olevat. Lähin suhteellisen kirkas tähti on Sigma Octantis. Tämä tähti on juuri ja juuri paljain silmin havaittavissa (magnitudi 5,5) ja sijaitsee noin 1° eteläisestä taivaannavasta, mutta se voi olla vaikea paikantaa.

Siksi tässä menetelmässä käytät tähtikuvioita eteläisen taivaannavan löytämiseen. Piirrä kuvitteellinen viiva kohti SCP:tä Alpha Crucisin ja Beta Crucisin (jotka ovat Etelänristissä) läpi. Piirrä toinen kuvitteellinen viiva kohti SCP:tä suorassa kulmassa viivaan, joka yhdistää Alpha Centaurin ja Beta Centaurin. Näiden kahden kuvitteellisen viivan leikkauspiste osoittaa sinut lähelle eteläistä taivaannapaa.

Deklinaatiopoikkeamamenetelmä polarisaatio kohdistukseen

Tämä polarisaatio kohdistusmenetelmä mahdollistaa tarkimman kohdistuksen taivaannapaan, ja se vaaditaan, jos haluat tehdä pitkiä valotuksia syvän taivaan astrofotografiasta teleskoopin läpi. Jotta voit tehdä tällaista astrofotografiaa, tarvitset myös valinnaisen moottorikäytön ja muita astrofotografiatarvikkeita. Deklinaatiopoikkeamamenetelmä edellyttää, että seuraat valittujen tähtien poikkeamaa. Jokaisen tähden poikkeama kertoo, kuinka kaukana polaarinen akseli osoittaa todellisesta taivaannavasta ja mihin suuntaan. Vaikka deklinaatiopoikkeama on yksinkertainen ja suoraviivainen, se vaatii paljon aikaa ja kärsivällisyyttä, kun sitä ensimmäisen kerran yritetään. Deklinaatiopoikkeamamenetelmä tulisi tehdä sen jälkeen, kun jokin aiemmin mainituista menetelmistä on suoritettu.
Kun käytät tätä polarisaatio kohdistusmenetelmää eteläisellä pallonpuoliskolla, alla kuvatun poikkeaman suunta on päinvastainen sekä R.A:n että DEC:n osalta.
Deklinaatiopoikkeamamenetelmän suorittamiseksi sinun on valittava kaksi kirkasta tähteä. Yhden pitäisi olla lähellä itäistä horisonttia ja toisen suoraan etelässä lähellä meridiaania. Molempien tähtien tulisi olla lähellä taivaanekvaattoria (eli 0° deklinaatiota). Seuraat kunkin tähden poikkeamaa yksitellen ja vain deklinaatiossa. Kun seuraat tähteä meridiaanilla, paljastuu kaikki kohdistusvirheet itä-länsi-suunnassa. Kun seuraat tähteä lähellä itä-/länsihorisonttia, paljastuu kaikki kohdistusvirheet pohjois-eteläsuunnassa. On hyödyllistä, jos sinulla on valaistu säie okulaari, joka auttaa sinua tunnistamaan poikkeaman. Hyvin lähellä kohdistusta suositellaan myös Barlow-linssiä, koska se lisää suurennusta ja paljastaa poikkeaman nopeammin. Kun katsot suoraan etelään, aseta diagonaali siten, että okulaari osoittaa suoraan ylöspäin. Aseta hiusristi okulaari ja kohdista hiusristit siten, että toinen on yhdensuuntainen deklinaatioakselin ja toinen rektaskensioakselin kanssa. Siirrä teleskooppiasi manuaalisesti R.A:ssa ja DEC:ssä tarkistaaksesi yhdensuuntaisuuden.
Valitse ensin tähtesi lähellä paikkaa, jossa taivaanekvaattori ja meridiaani kohtaavat. Tähden tulisi olla noin 1/2 tunnin sisällä meridiaanista ja viiden asteen sisällä taivaanekvaattorista. Keskitä tähti teleskooppisi näkökenttään ja seuraa poikkeamaa deklinaatiossa.

• Jos tähti ajautuu etelään, polaarinen akseli on liian kaukana idässä.
• Jos tähti ajautuu pohjoiseen, polaarinen akseli on liian kaukana lännessä.

Tee tarvittavat säädöt polaariseen akseliin poikkeaman poistamiseksi. Kun olet poistanut kaiken poikkeaman, siirry tähteä kohti lähellä itäistä horisonttia. Tähden tulisi olla 20 astetta horisontin yläpuolella ja viiden asteen sisällä taivaanekvaattorista.

• Jos tähti ajautuu etelään, polaarinen akseli on liian alhaalla.
• Jos tähti ajautuu pohjoiseen, polaarinen akseli on liian korkealla.

Tee jälleen tarvittavat säädöt polaariseen akseliin poikkeaman poistamiseksi. Valitettavasti jälkimmäiset säädöt ovat vuorovaikutuksessa edellisten säätöjen kanssa hyvin vähäisessä määrin. Toista siis prosessi uudelleen tarkkuuden parantamiseksi tarkistamalla molemmat akselit minimaalisen poikkeaman varalta. Kun poikkeama on poistettu, teleskooppi on kohdistettu erittäin tarkasti. Voit nyt tehdä pääfokuksen syvän taivaan astrofotografiaa pitkiä aikoja.
HUOMAUTUS: Jos itäinen horisontti on tukossa, voit valita tähden lähellä läntistä horisonttia, mutta sinun on käännettävä napakorkea/matala virhesuunta.

Asetusympyröiden kohdistaminen

Ennen kuin voit käyttää asetusympyröitä taivaalla olevien kohteiden löytämiseen, sinun on kohdistettava R.A.-asetusympyrä, joka on jaettu minuuteiksi. Deklinaatioasetusympyrä on skaalattu asteina, ja se on asetettu tehtaalla, eikä se saisi tarvita säätöjä. R.A.-asetusympyrässä on kaksi numerosarjaa kellotaulussa – yksi pohjoiselle pallonpuoliskolle (ylhäällä) ja yksi eteläiselle pallonpuoliskolle (alhaalla).
Jotta voit kohdistaa R.A.-asetusympyrän, sinun on tiedettävä muutamien taivaan kirkkaimpien tähtien nimet. Jos et tiedä, ne voidaan oppia käyttämällä Celestron Sky Maps (#93722) -karttoja tai katsomalla ajankohtaista tähtitieteen lehteä.
R.A.-asetusympyrän kohdistaminen:

1. Paikanna kirkas tähti lähellä taivaanekvaattoria. Mitä kauempana olet taivaannavalta, sitä paremmin R.A.-asetusympyrän lukema on. Tähden, jonka valitset kohdistamaan asetusympyrän, tulisi olla kirkas, jonka koordinaatit ovat tiedossa ja helppo etsiä.
2. Keskitä tähti etsintäkiikariin.
3. Katso päätelekkoopin läpi ja katso, onko tähti näkökentässä. Jos ei, etsi se ja keskitä se.
4. Etsi tähden koordinaatit.
5. Kierrä ympyrää, kunnes oikea koordinaatti on linjassa R.A.-ilmaisimen kanssa. R.A.-asetusympyrän pitäisi pyöriä vapaasti.

HUOMAUTUS: Koska R.A.-asetusympyrä EI liiku, kun teleskooppi liikkuu R.A:ssa, asetusympyrä on kohdistettava joka kerta, kun haluat käyttää sitä kohteen löytämiseen. Sinun ei kuitenkaan tarvitse käyttää tähteä joka kerta. Sen sijaan voit käyttää parhaillaan tarkkailemasi kohteen koordinaatteja.
Kun ympyrät on kohdistettu, voit käyttää niitä löytääksesi kaikki kohteet, joiden koordinaatit ovat tiedossa. Asetusympyröidesi tarkkuus on suoraan verrannollinen polarisaatio kohdistuksesi tarkkuuteen.

1. Valitse tarkkailtava kohde. Käytä vuodenaikojen mukaista tähtikarttaa varmistaaksesi, että valitsemasi kohde on horisontin yläpuolella. Kun tunnet yötaivaan paremmin, tämä ei enää ole tarpeen.
2. Etsi koordinaatit tähtiatlaksesta tai hakuteoksesta.
3. Pidä teleskooppia ja vapauta Dec.-lukitusnuppi.
4. Siirrä teleskooppia deklinaatiossa, kunnes ilmaisin osoittaa oikeaa deklinaatiokoordinaattia.
5. Lukitse Dec.-lukitusnuppi estääksesi teleskooppia liikkumasta.
6. Pidä teleskooppia ja vapauta R.A.-lukitusnuppi.
7. Siirrä teleskooppia R.A:ssa, kunnes ilmaisin osoittaa oikeaa koordinaattia.
8. Lukitse R.A.-lukitusnuppi estääksesi teleskooppia luisumasta R.A:ssa.
9. Katso etsintäkiikarin läpi nähdäksesi, oletko paikantanut kohteen, ja keskitä kohde etsintäkiikariin.
10. Katso pääoptiikkaan, ja kohteen pitäisi olla siellä. Joitakin himmeämpiä kohteita et ehkä pysty näkemään etsintäkiikarissa. Kun näin tapahtuu, on hyvä idea, että sinulla on alueen tähtikartta, jotta voit "tähtihypätä" kentän läpi kohteeseesi.
11. Tämä prosessi voidaan toistaa jokaiselle kohteelle minä tahansa yönä.

Moottorikäyttö

Taivaankappaleiden seuraamisen mahdollistamiseksi Celestron tarjoaa yhden akselin tasavirtamoottorikäytön AstroMaster-ekvatoriaalikiinnitykseen. Kun napasuuntaus on tehty, moottorikäyttö seuraa tarkasti kohteen rektaskensiota sen liikkuessa taivaalla. Pieniä deklinaation säätöjä tarvitaan vain pitämään taivaankappaleet keskitettyinä okulaarissa pitkiä aikoja. Mallit # 21069 ja # 31051 tulevat vakiona tämän moottorikäytön kanssa, ja se on kiinnitetty kiinnitykseen, mutta sinun on irrotettava se akun asentamiseksi (irrota moottorikäyttö tekemällä asennusohjeiden vastainen toimenpide ja asenna akku alla olevien tietojen mukaisesti ja asenna sitten moottorikäyttö takaisin). Moottorikäyttöä myydään lisävarusteena (malli # 93514) muihin malleihin.
Moottorikäytön asennus – niille, jotka ostavat sen lisävarusteena.
Moottorikäyttö kiinnittyy AstroMaster-ekvatoriaalikiinnitykseen joustavan kytkimen kautta, joka kiinnittyy R.A.-hidastusakseliin, ja moottorin kannattimen kautta, joka pitää moottorin paikoillaan. Katso moottorikäytön asennus alla olevasta kuvauksesta ja valokuvista:

1. Varmista, että R.A.-hidastusvaijeri on kiinnitetty R.A.-akseliin leveysasteikon vastakkaisella puolella.
2. Irrota kuusiokoloruuvi, joka sijaitsee napaisuusakselin sivulla.
3. Liu'uta joustavan moottorin kytkimen avoin pää R.A.-akselin päälle. Varmista, että joustavan moottorin kytkimen ruuvi on sijoitettu R.A.-akselin tasaisen osan päälle.
4. Kiristä moottorin kytkimen ruuvi litteäpäisellä ruuvimeisselillä.
5. Kierrä moottoria akselilla, kunnes moottorin kannattimen uritettu aukko kohdistuu kiinnityksen leveysasteen kääntöakselin keskellä olevaan kierteitettyyn reikään.
6. Aseta kuusiokoloruuvi moottorin kannattimen läpi ja kierrä se kääntöakselin sivulla olevaan reikään. Kiristä sitten ruuvi kuusiokoloavaimella.

Moottorikäytön käyttö
Moottorikäyttö saa virtansa yhdestä 9 voltin alkaliparistosta. Tämä voi käyttää käyttöä jopa 40 tuntia, riippuen moottorin nopeusasetuksesta ja ympäristön lämpötilasta. Pariston asentamiseksi avaa kaksi kiinnitysruuvia – kuva 4-11. Irrota ohjauspaneelin levy moottorikokoonpanosta ja irrota sitten moottorin kannatin moottorista. Sitten pääset paristoon, joka on kytketty kaapeleihin asennusta tai vaihtoa varten. Lopuksi käännä kaikki vaiheet moottorikäytön kiinnittämiseksi uudelleen kiinnitykseen.

Moottorikäyttö on varustettu nopeudensäätimellä (kuvassa 4-11 se on kiinnitysruuvin yläpuolella), jonka avulla moottorikäyttö voi seurata nopeammin tai hitaammin. Tämä on hyödyllistä, kun havaitaan muita kuin tähtimäisiä kohteita, kuten Kuu tai Aurinko, jotka liikkuvat hieman eri nopeudella kuin tähdet. Moottorin nopeutta voidaan muuttaa liu'uttamalla virtakytkin "ON" (PÄÄLLÄ) -asentoon, jolloin punainen virran merkkivalo syttyy. Käännä sitten nopeudensäätimen nuppia myötäpäivään lisätäksesi moottorin nopeutta ja vastapäivään vähentääksesi nopeutta.
Oikean nopeuden määrittämiseksi teleskooppi tulisi suunnata suunnilleen napaan. Etsi tähti taivaan päiväntasaajalta (noin 0° deklinaatio) ja keskitä se pienitehoiseen okulaariin. Kytke käyttö päälle ja anna teleskoopin seurata 1 tai 2 minuuttia. Jos muutaman minuutin kuluttua tähti ajelehtii länteen, moottori seuraa liian hitaasti ja sinun tulee lisätä moottorin nopeutta. Jos tähti ajelehtii itään, vähennä moottorin nopeutta. Toista tämä prosessi, kunnes tähti pysyy keskitettynä okulaarissa useita minuutteja. Muista jättää huomioimatta kaikki tähden ajelehtimiset deklinaatiossa.
Käytössä on myös "N/S" (P/E) -kytkin, joka asetetaan, jos käytetään pohjoisella tai eteläisellä pallonpuoliskolla.

Taivaankappaleiden havaitseminen

Kun teleskooppi on asennettu, olet valmis käyttämään sitä havaintoihin. Tämä osio kattaa visuaalisia havaintovihjeitä sekä aurinkokunnan että syvän taivaan kohteille sekä yleiset havainto-olosuhteet, jotka vaikuttavat havaintokykyysi.

Kuun havaitseminen

Usein on houkuttelevaa katsoa Kuuta, kun se on täysi. Tällä hetkellä näkemämme pinta on täysin valaistu ja sen valo voi olla ylivoimainen. Lisäksi tässä vaiheessa ei näy juuri lainkaan kontrastia.
Yksi parhaista ajoista Kuun havaitsemiseen on sen osittaisten vaiheiden aikana (noin ensimmäisen tai viimeisen neljänneksen aikaan). Pitkät varjot paljastavat paljon yksityiskohtia kuun pinnalla. Pienellä suurennuksella näet suurimman osan kuun kiekosta kerralla. Vaihda valinnaisiin okulaareihin, jos haluat suuremman suurennuksen, jotta voit keskittyä pienempään alueeseen.

Vihjeitä Kuun havaitsemiseen
Voit lisätä kontrastia ja tuoda esiin yksityiskohtia kuun pinnalla käyttämällä valinnaisia suodattimia. Keltainen suodatin parantaa kontrastia hyvin, kun taas neutraali tiheys- tai polarisaatiosuodatin vähentää pinnan kokonaiskirkkautta ja häikäisyä.

Planeettojen havaitseminen

Muita kiehtovia kohteita ovat viisi paljain silmin näkyvää planeettaa. Voit nähdä Venuksen käyvän läpi kuumaisia vaiheitaan. Mars voi paljastaa runsaasti pintayksityiskohtia ja yhden, ellei molempia, napalakkejaan. Voit nähdä Jupiterin pilvivyöt ja suuren punaisen pilkun (jos se on näkyvissä havaintohetkellä). Lisäksi voit nähdä Jupiterin kuut kiertämässä jättiläisplaneettaa. Saturnus kauniine renkaineen on helposti nähtävissä kohtuullisella suurennuksella.

Vihjeitä planeettojen havaitsemiseen

• Muista, että ilmakehän olosuhteet ovat yleensä rajoittava tekijä siinä, kuinka paljon planeettojen yksityiskohtia on näkyvissä. Vältä siis planeettojen havaitsemista, kun ne ovat matalalla horisontissa tai kun ne ovat suoraan säteilevän lämmönlähteen, kuten katon tai savupiipun, yläpuolella. Katso "Näkemisolosuhteet" -osio myöhemmin tässä osiossa.
• Lisää kontrastia ja tuoda esiin yksityiskohtia planeettojen pinnalla käyttämällä Celestron-okulaarisuodattimia.

Auringon havaitseminen

Vaikka monet amatööritähtitieteilijät jättävät sen huomiotta, auringon havaitseminen on sekä palkitsevaa että hauskaa. Koska Aurinko on niin kirkas, erityisiä varotoimia on kuitenkin noudatettava havainnoitaessa tähteämme, jotta silmät tai teleskooppi eivät vahingoitu.
Turvallista auringon katselua varten käytä aurinkosuodatinta, joka vähentää Auringon valon voimakkuutta ja tekee siitä turvallisen katsella. Suodattimen avulla voit nähdä auringonpilkkuja, kun ne liikkuvat aurinkokiekon poikki, ja fakkeleita, jotka ovat kirkkaita laikkuja Auringon reunan lähellä.

• Paras aika Auringon havaitsemiseen on aikaisin aamulla tai myöhään iltapäivällä, kun ilma on viileämpää.
• Jos haluat keskittää Auringon katsomatta okulaariin, tarkkaile teleskooppiputken varjoa, kunnes se muodostaa pyöreän varjon.

Syvän taivaan kohteiden havaitseminen

Syvän taivaan kohteet ovat yksinkertaisesti niitä kohteita, jotka ovat aurinkokuntamme rajojen ulkopuolella. Niihin kuuluvat tähtijoukot, planetaariset sumut, diffuusit sumut, kaksoistähdet ja muut galaksit oman Linnunradan ulkopuolella. Useimmilla syvän taivaan kohteilla on suuri kulmakoko. Siksi pieni tai kohtalainen suurennus riittää niiden näkemiseen. Visuaalisesti ne ovat liian himmeitä paljastamaan pitkävalotuksella otettujen valokuvien värejä. Sen sijaan ne näyttävät mustavalkoisilta. Alhaisen pintakirkkautensa vuoksi niitä tulisi havaita pimeästä sijainnista. Valosaaste suurten kaupunkialueiden ympärillä pyyhkii pois useimmat sumut, mikä tekee niistä vaikeita, ellei mahdottomia, havaita. Valosaasteen vähennyssuodattimet auttavat vähentämään taivaan taustakirkkautta ja lisäävät siten kontrastia.

Näkemisolosuhteet

Näkemisolosuhteet vaikuttavat siihen, mitä voit nähdä teleskoopillasi havaintoistunnon aikana. Olosuhteita ovat läpinäkyvyys, taivaan valaistus ja näkyvyys. Näkemisolosuhteiden ja niiden vaikutuksen ymmärtäminen auttaa sinua saamaan kaiken irti teleskoopistasi.

Läpinäkyvyys
Läpinäkyvyys on ilmakehän selkeys, johon vaikuttavat pilvet, kosteus ja muut ilmassa olevat hiukkaset. Paksut kumpupilvet ovat täysin läpinäkymättömiä, kun taas untuvapilvet voivat olla ohuita ja päästää kirkkaimpien tähtien valon läpi. Sumuinen taivas absorboi enemmän valoa kuin kirkas taivas, mikä vaikeuttaa himmeämpien kohteiden näkemistä ja vähentää kirkkaampien kohteiden kontrastia. Tulivuorenpurkauksista ylemmälle ilmakehälle pääsevät aerosolit vaikuttavat myös läpinäkyvyyteen. Ihanteelliset olosuhteet ovat, kun yötaivas on musta kuin muste.

Taivaan valaistus
Kuun, revontulien, luonnollisen ilmanhehkun ja valosaasteen aiheuttama yleinen taivaan kirkastuminen vaikuttaa suuresti läpinäkyvyyteen. Vaikka kirkkaammat tähdet ja planeetat eivät ole ongelma, kirkas taivas vähentää laajojen sumujen kontrastia, mikä tekee niistä vaikeita, ellei mahdottomia, nähdä. Maksimoidaksesi havainnointisi rajoita syvän taivaan katselu kuuttomiin öihin kaukana suurten kaupunkialueiden valosaasteisesta taivaasta. LPR-suodattimet parantavat syvän taivaan katselua valosaasteisilta alueilta estämällä ei-toivottua valoa ja päästämällä läpi valoa tietyistä syvän taivaan kohteista. Voit toisaalta havaita planeettoja ja tähtiä valosaasteisilta alueilta tai kun Kuu on ulkona.

Näkeminen
Näkemisolosuhteet viittaavat ilmakehän vakauteen ja vaikuttavat suoraan siihen, kuinka paljon hienoja yksityiskohtia nähdään laajennetuissa kohteissa. Ilma ilmakehässämme toimii linssinä, joka taittaa ja vääristää tulevia valonsäteitä. Taittumisen määrä riippuu ilman tiheydestä. Vaihtelevan lämpötilan kerroksilla on erilaiset tiheydet ja siksi ne taittavat valoa eri tavalla. Samasta kohteesta tulevat valonsäteet saapuvat hieman siirtyneinä, mikä luo epätäydellisen tai suttuisen kuvan. Nämä ilmakehän häiriöt vaihtelevat ajoittain ja paikasta toiseen. Ilmapakettien koko verrattuna aukkoon määrää "näkemisen" laadun. Hyvissä näkemisolosuhteissa hienoja yksityiskohtia on näkyvissä kirkkaammilla planeetoilla, kuten Jupiter ja Mars, ja tähdet ovat pistemäisiä kuvia. Huonoissa näkemisolosuhteissa kuvat ovat epätarkkoja ja tähdet näyttävät läntteiltä.
Tässä kuvatut olosuhteet koskevat sekä visuaalisia että valokuvauksellisia havaintoja.

Näkemisolosuhteet vaikuttavat suoraan kuvan laatuun. Nämä piirrokset edustavat pistemäistä lähdettä (eli tähteä) huonoissa näkemisolosuhteissa (vasen) erinomaisiin olosuhteisiin (oikea). Useimmiten näkemisolosuhteet tuottavat kuvia, jotka ovat jossain näiden kahden ääripään välissä.

Astrovalokuvaus

AstroMaster-teleskooppisarja on suunniteltu visuaaliseen havainnointiin. Katsottuasi yötaivasta jonkin aikaa saatat haluta kokeilla valokuvaamista. Teleskoopillasi on mahdollista ottaa useita valokuvia sekä taivaallisista että maanpäällisistä kohteista. Alla on vain lyhyt kuvaus joistakin käytettävissä olevista valokuvausmenetelmistä, ja suosittelemme etsimään eri kirjoista yksityiskohtaista tietoa aiheesta.
Tarvitset vähintään digitaalikameran tai 35 mm:n järjestelmäkameran. Kiinnitä kamerasi teleskooppiin:

• Digitaalikamera – tarvitset yleisen digitaalikamerasovittimen (nro 93626). Sovittimen avulla kamera voidaan kiinnittää jäykästi maanpäälliseen ja ensisijaiseen astrovalokuvaukseen.
• 35 mm:n järjestelmäkamera – sinun on irrotettava objektiivi kamerasta ja kiinnitettävä T-rengas tietylle kameramerkillesi. Sitten tarvitset T-sovittimen (nro 93625) kiinnitettäväksi toisesta päästä T-renkaaseen ja toisesta päästä teleskoopin tarkennusputkeen. Teleskooppisi on nyt kameran objektiivi. Voit myös sovittaa 90 EQ:n käyttämällä okulaarisovittimen T-kierteitä (kuva 2-19), joihin T-rengas kierretään T-sovittimen (nro 93625) sijasta.

Lyhyt valotus pääpolttoalueen valokuvaus

Lyhyt valotus pääpolttoalueen valokuvaus on paras tapa aloittaa taivaankappaleiden kuvaaminen. Se tehdään kiinnittämällä kamera teleskooppiin yllä olevassa kappaleessa kuvatulla tavalla. Muutama seikka on pidettävä mielessä:

• Suuntaa teleskooppi polaarisesti ja käynnistä valinnainen moottorikäyttö seurantaa varten.
• Voit kuvata Kuuta sekä kirkkaampia planeettoja. Sinun on kokeiltava erilaisia asetuksia ja valotusaikoja. Paljon tietoa on saatavilla kamerasi käyttöohjeesta, joka voi täydentää sitä, mitä löydät yksityiskohtaisista kirjoista aiheesta.
• Ota valokuvia mahdollisuuksien mukaan pimeältä taivaalta.

Piggyback-valokuvaus

Vain 130 EQ Newtonian -teleskoopille, piggyback-valokuvaus tehdään kameralla ja sen normaalilla objektiivilla, joka on teleskoopin päällä. Tällä menetelmällä voit tallentaa kokonaisia tähdistöjä ja tallentaa suuria sumuja. Kiinnität kamerasi piggyback-sovitinruuviin (kuva 6-1), joka sijaitsee putken kiinnitysrenkaan yläosassa (kamerassasi on pohjassa kierretty reikä, joka sopii tähän ruuviin). Sinun on suunnattava teleskooppi polaarisesti ja käynnistettävä valinnainen moottorikäyttö seurantaa varten.

Planeettojen ja kuun valokuvaus erityisillä kuvaajilla

Viime vuosina on kehittynyt uusi teknologia, jonka avulla on suhteellisen helppo ottaa upeita kuvia planeetoista ja kuusta, ja tulokset ovat todella hämmästyttäviä. Celestron tarjoaa NexImage (nro 93712), joka on erityinen kamera, ja mukana on ohjelmisto kuvankäsittelyyn. Voit ottaa planeettojen kuvia ensimmäisenä iltana, jotka vetävät vertoja sille, mitä ammattilaiset tekivät suurilla teleskoopeilla vain muutama vuosi sitten.

CCD-kuvantaminen syvän taivaan kohteille

Syvän taivaan kohteiden kuvien ottamiseen on kehitetty erityisiä kameroita. Ne ovat kehittyneet viime vuosien aikana tullakseen paljon taloudellisemmiksi, ja amatöörit voivat ottaa upeita kuvia. Useita kirjoja on kirjoitettu siitä, miten saada parhaat mahdolliset kuvat. Teknologia kehittyy jatkuvasti parempien ja helpommin käytettävien tuotteiden myötä.

Maanpäällinen valokuvaus

Teleskooppisi on erinomainen teleobjektiivi maanpäälliseen (maa) valokuvaukseen. Voit ottaa kuvia erilaisista maisemista, villieläimistä, luonnosta ja melkein mistä tahansa. Sinun on kokeiltava tarkennusta, nopeuksia jne. saadaksesi parhaan halutun kuvan. Voit sovittaa kamerasi tämän sivun yläosassa olevien ohjeiden mukaisesti.

Teleskoopin huolto

Vaikka teleskooppisi ei juurikaan huoltoa vaadi, on muutamia asioita, jotka kannattaa muistaa, jotta se toimisi parhaalla mahdollisella tavalla.

Optiikan hoito ja puhdistus

Ajoittain pölyä ja/tai kosteutta voi kertyä objektiivilinssiin tai pääpeiliin riippuen siitä, minkä tyyppinen teleskooppi sinulla on. Erityistä huolellisuutta on noudatettava instrumentteja puhdistettaessa, jotta optiikka ei vahingoitu.
Jos optiikkaan on kertynyt pölyä, poista se harjalla (tehty kamelin karvoista) tai paineilmapullolla. Suihkuta lasipintaa kulmassa noin kahdesta neljään sekuntia. Käytä sitten optista puhdistusliuosta ja valkoista paperipyyhettä jäljellä olevien roskien poistamiseen. Levitä liuosta paperipyyhkeeseen ja levitä sitten paperipyyhe optiikkaan. Matalapaineiset vedot tulee tehdä linssin (tai peilin) keskeltä ulko-osaan. ÄLÄ hankaa pyörivin liikkein!
Voit käyttää kaupallista linssinpuhdistusainetta tai sekoittaa oman puhdistusaineesi. Hyvä puhdistusliuos on isopropyylialkoholi sekoitettuna tislattuun veteen. Liuoksen tulee olla 60 % isopropyylialkoholia ja 40 % tislattua vettä. Tai voidaan käyttää nestemäistä astianpesuainetta, joka on laimennettu vedellä (pari tippaa litraa vettä kohden).
Ajoittain teleskoopin optiikkaan voi kertyä kosteutta havaintojakson aikana. Jos haluat jatkaa havaintoja, kosteus on poistettava joko hiustenkuivaajalla (pienellä teholla) tai suuntaamalla teleskooppi maahan, kunnes kosteus on haihtunut.
Jos kosteutta tiivistyy optiikan sisäpuolelle, poista lisävarusteet teleskoopista. Aseta teleskooppi pölyttömään ympäristöön ja suuntaa se alaspäin. Tämä poistaa kosteuden teleskooppiputkesta.
Minimoidaksesi teleskoopin puhdistustarpeen, aseta kaikki linssinsuojukset takaisin paikalleen, kun olet lopettanut sen käytön. Koska kennostoja EI ole tiivistetty, suojukset tulee asettaa aukkojen päälle, kun niitä ei käytetä. Tämä estää epäpuhtauksien pääsyn optiseen putkeen.
Sisäiset säädöt ja puhdistukset saa suorittaa vain Celestronin korjausosasto. Jos teleskooppisi tarvitsee sisäistä puhdistusta, soita tehtaalle palautusvaltuutusnumero ja hinta-arvio.

Newtonilaisen kollimointi

Useimpien newtonilaisten peiliteleskooppien optista suorituskykyä voidaan optimoida kohdistamalla (linjaamalla) teleskoopin optiikka tarpeen mukaan uudelleen. Teleskoopin kollimointi tarkoittaa yksinkertaisesti sen optisten elementtien tasapainottamista. Huono kollimointi johtaa optisiin poikkeamiin ja vääristymiin.
Ennen teleskoopin kollimointia tutustu sen kaikkiin osiin. Pääpeili on suuri peili teleskooppiputken takaosassa. Tätä peiliä säädetään löysäämällä ja kiristämällä kolme ruuvia, jotka on sijoitettu 120 asteen välein teleskooppiputken päähän. Myös apupeilissä (pieni, elliptinen peili tarkennuslaitteen alla, putken etuosassa) on kolme säätöruuvia; tarvitset valinnaisia työkaluja (kuvattu alla) kollimoinnin suorittamiseen. Selvitäksesi, tarvitseeko teleskooppisi kollimointia, suuntaa teleskooppisi ensin kirkasta seinää tai sinistä taivasta kohti ulkona.

Apupeilin kohdistaminen

Seuraavassa kuvataan teleskoopin päiväaikainen kollimointimenettely käyttämällä valinnaista Celestronin newtonilaista kollimointityökalua (#94183). Kollimoidaksesi teleskoopin ilman kollimointityökalua, lue seuraava osa yöaikaisesta tähtikollimoinnista. Erittäin tarkkaa kollimointia varten on saatavana valinnainen kollimointiokulaari 1 ¼" (# 94182).
Jos tarkennuslaitteessa on okulaari, poista se. Vedä tarkennuslaitteen putki kokonaan sisään tarkennusnupeilla, kunnes sen hopeanvärinen putki ei ole enää näkyvissä. Katsot tarkennuslaitteen läpi apupeilin heijastusta, joka on heijastunut pääpeilistä. Ohita tässä vaiheessa pääpeilin siluettiheijastus. Aseta kollimointikorkki tarkennuslaitteeseen ja katso sen läpi. Kun tarkennus on vedetty kokonaan sisään, sinun pitäisi pystyä näkemään koko pääpeili heijastuneena apupeilistä. Jos pääpeili ei ole keskitetty apupeiliin, säädä apupeilin ruuveja vuorotellen kiristämällä ja löysäämällä niitä, kunnes pääpeilin reuna on keskitetty näkymääsi. ÄLÄ löysää tai kiristä apupeilin tuen keskimmäistä ruuvia, koska se ylläpitää peilin oikean asennon.

Pääpeilin kohdistaminen

Säädä nyt pääpeilin ruuveja keskitettääksesi pienen apupeilin heijastus uudelleen niin, että se on siluetissa pääpeilin näkymää vasten. Kun katsot tarkennuslaitteeseen, peilien siluettien pitäisi näyttää samankeskisiltä. Toista vaiheet yksi ja kaksi, kunnes olet saavuttanut tämän.
Poista kollimointikorkki ja katso tarkennuslaitteeseen, jossa sinun pitäisi nähdä silmäsi heijastus apupeilistä.
Newtonilaisen kollimoinnin näkymät tarkennuslaitteen läpi kollimointikorkkia käytettäessä

Yöaikainen tähtikollimointi
Päiväaikaisen kollimoinnin onnistuneen suorittamisen jälkeen yöaikainen tähtikollimointi voidaan suorittaa säätämällä pääpeiliä tarkasti, kun teleskooppiputki on kiinnikkeessään ja suunnattuna kirkkaaseen tähteen. Teleskooppi tulisi pystyttää yöllä ja tähden kuvaa tulisi tutkia keskitasoisella tai suurella teholla (30-60 tehoa tuumaa kohden aukkoa). Jos epäsymmetrinen tarkennuskuvio on läsnä, se voidaan mahdollisesti korjata kohdistamalla vain pääpeili uudelleen.

Menettely (Lue tämä osa kokonaan ennen aloittamista):
Tähtikollimointia varten pohjoisella pallonpuoliskolla osoita paikallaan olevaa tähteä, kuten Pohjantähteä (Polaris). Se löytyy pohjoiselta taivaalta, etäisyydeltä horisontin yläpuolelta, joka on yhtä suuri kuin leveysasteesi. Se on myös Otavan kahvan päätytähti. Polaris ei ole taivaan kirkkain tähti ja se voi jopa näyttää himmeältä, riippuen taivaan olosuhteista.
Ennen pääpeilin uudelleenkollimointia paikanna kollimointiruuvit teleskooppiputken takaosasta.
Takakenno (kuvassa 7-1) sisältää kolme suurta peukaloruuvia, joita käytetään kollimointiin, ja kolme pientä peukaloruuvia, joita käytetään peilin lukitsemiseen paikalleen. Kollimointiruuvit kallistavat pääpeiliä. Aloitat löysäämällä pieniä lukitusruuveja muutama kierros kukin. Yleensä noin ¹/₈ kierroksen liikkeet vaikuttavat, ja noin ¹/₂ - ³/₄ kierrosta on suurimpia tarvittavia suurille kollimointiruuveille. Käännä yhtä kollimointiruuvia kerrallaan ja katso kollimointityökalulla tai okulaarilla, miten kollimointi vaikuttaa (katso seuraava kappale alla). Se vaatii jonkin verran kokeilua, mutta lopulta saat haluamasi keskiöinnin.
On parasta käyttää valinnaista kollimointityökalua tai kollimointiokulaaria. Katso tarkennuslaitteeseen ja huomaa, onko apupeilin heijastus siirtynyt lähemmäs pääpeilin keskustaa.
Kun Polaris tai kirkas tähti on keskitetty näkökenttään, tarkenna joko tavallisella okulaarilla tai suurimmalla teho-okulaarillasi, eli lyhyimmällä polttovälillä mm, kuten 6 mm tai 4 mm. Toinen vaihtoehto on käyttää pidemmän polttovälin okulaaria Barlow-linssillä. Kun tähti on tarkennettu, sen pitäisi näyttää terävältä valopisteeltä. Jos tähteä tarkennettaessa se on epäsäännöllisen muotoinen tai näyttää siltä, että sen reunassa on valon häikäisy, se tarkoittaa, että peilisi eivät ole linjassa. Jos huomaat tähdestä tulevan valon häikäisyn, joka pysyy vakaana paikassaan, kun siirryt sisään ja ulos tarkennuksesta, uudelleenkollimointi auttaa terävöittämään kuvaa.
Kun olet tyytyväinen kollimointiin, kiristä pienet lukitusruuvit.
Huomioi suunta, johon valo näyttää häikäisevän. Jos se esimerkiksi näyttää häikäisevän kohti kello kolmen asentoa näkökentässä, sinun on siirrettävä ruuvia tai kollimointiruuvien yhdistelmää, joka on tarpeen siirtääksesi tähden kuvaa häikäisyn suuntaan. Tässä esimerkissä haluat siirtää tähden kuvan okulaarissasi säätämällä kollimointiruuveja kohti kello kolmen asentoa näkökentässä. Voi olla tarpeen säätää ruuvia vain sen verran, että siirrät tähden kuvan näkökentän keskeltä noin puoleenväliin tai vähemmän kohti kentän reunaa (kun käytät suuritehoista okulaaria).
Kollimointisäädöt on parasta tehdä katsellessa tähden sijaintia näkökentässä ja kääntämällä säätöruuveja samanaikaisesti. Tällä tavalla näet tarkalleen, mihin suuntaan liike tapahtuu. Voi olla hyödyllistä, jos kaksi henkilöä työskentelee yhdessä: toinen katselee ja ohjaa, mitä ruuveja käännetään ja kuinka paljon, ja toinen suorittaa säädöt.

Ensimmäisen tai jokaisen säädön jälkeen on tarpeen suunnata teleskooppiputki uudelleen, jotta tähti on jälleen keskitetty näkökentän keskelle. Tähden kuvan symmetrisyyttä voidaan sitten arvioida menemällä juuri tarkennuksen sisä- ja ulkopuolelle ja huomioimalla tähden kuvio. Parannusta pitäisi olla nähtävissä, jos oikeat säädöt on tehty. Koska ruuveja on kolme, voi olla tarpeen siirtää vähintään kahta, jotta saavutetaan tarvittava peilin liike.

Valinnaiset lisävarusteet

Huomaat, että lisävarusteet AstroMaster-teleskoopillesi parantavat katselunautintoasi ja laajentavat teleskooppisi hyödyllisyyttä. Tämä on vain lyhyt luettelo erilaisista lisävarusteista ja lyhyt kuvaus. Vieraile Celestronin verkkosivustolla tai Celestronin lisävarusteluettelossa saadaksesi täydelliset kuvaukset ja kaikki saatavilla olevat lisävarusteet.

Taivaskartat (# 93722) – Celestronin taivaskartat ovat ihanteellinen opetusopas yötaivaan oppimiseen. Vaikka osaat jo suunnistaa tärkeimpien tähtikuvioiden avulla, nämä kartat voivat auttaa sinua löytämään kaikenlaisia kiehtovia kohteita.

Omni Plossl -okulaarit – Nämä okulaarit ovat edullisia ja tarjoavat veitsenteräviä näkymiä koko kentän yli. Ne käyttävät 4-elementtistä linssirakennetta ja niillä on seuraavat polttovälit: 4 mm, 6 mm, 9 mm, 12,5 mm, 15 mm, 20 mm, 25 mm, 32 mm ja 40 mm – kaikki 1,25" putkissa.

Omni Barlow -linssi (# 93326) – Käytettynä minkä tahansa okulaarin kanssa se kaksinkertaistaa kyseisen okulaarin suurennuksen. Barlow-linssi on negatiivinen linssi, joka pidentää teleskoopin polttoväliä. 2x Omni on 1,25" putki, alle 3" (76 mm) pitkä ja painaa vain 4 unssia (113 g).
Kuusuodatin (# 94119-A) – Tämä on edullinen 1,25" okulaarisuodatin kuun kirkkauden vähentämiseksi ja kontrastin parantamiseksi, jotta kuun pinnalla voidaan havaita enemmän yksityiskohtia.
UHC/LPR-suodatin 1,25" (# 94123) – Tämä suodatin on suunniteltu parantamaan näkymiäsi syvän taivaan astronomisiin kohteisiin, kun niitä katsotaan kaupunkialueilta. Se vähentää selektiivisesti tiettyjen valon aallonpituuksien läpäisyä, erityisesti keinovalojen tuottamia.

Taskulamppu, pimeänäkö (# 93588) – Celestronin taskulamppu käyttää kahta punaista LED-valoa säilyttääkseen pimeänäön paremmin kuin punaiset suodattimet tai muut laitteet. Kirkkautta voidaan säätää. Toimii yhdellä mukana toimitetulla 9 voltin paristolla.
Kollimointityökalu (# 94183) – Newtonilaisen teleskoopin kollimointi on helppoa tällä kätevällä lisävarusteella, joka sisältää yksityiskohtaiset ohjeet.
Kollimointiokulaari – 1,25" (# 94182) – Kollimointiokulaari on ihanteellinen Newtonilaisten teleskooppien tarkkaan kollimointiin.
Digitaalikamerasovitin – Universaali (# 93626) – Universaali asennusalusta, jonka avulla voit tehdä afokaalista valokuvausta (valokuvaus teleskoopin okulaarin läpi) käyttämällä 1,25" okulaareja digitaalikamerallasi.

T-sovitin – Universaali 1,25" (# 93625) – Tämä sovitin sopii teleskooppisi 1,25" tarkennuslaitteeseen. Sen avulla voit kiinnittää 35 mm:n SLR-kamerasi sekä maanpäälliseen että kuun ja planeettojen valokuvaukseen.
Moottorikäyttö (# 93514) – Yksiakselinen (R.A.) moottorikäyttö AstroMaster-teleskoopeille kompensoi maan pyörimistä pitäen kohteen okulaarin näkökentässä. Tämä tekee havainnoinnista paljon nautinnollisempaa ja eliminoi manuaalisten hienosäätöjen jatkuvan käytön.

AstroMasterin tekniset tiedot

		21064 & 21069	31045 & 31051
		AM 90 EQ	AM 130 EQ
Optinen rakenne		Linssikaukoputki	Newtonilainen
Aukko		90 mm (3,5")	130 mm (5")
Polttoväli		1000 mm	650 mm
Aukon suhde		f/11	f/5
Apupeilin tukos - Halkaisija-alue		ei saatavilla	31 % - 10 %
Optiset pinnoitteet		Monipinnoitettu	Täysin pinnoitettu
Etsin		Tähtiosoitin	Tähtiosoitin
Diagonaali 1,25"		Pystykuva	ei saatavilla
Okulaarit 1,25"		20 mm (50x)	20 mm pysty
Näennäinen FOV	- 20 mm 50 asteessa		Kuva (33x)
	- 10 mm 40 asteessa	10 mm (100x)	10 mm (65x)
Kulmikas näkökenttä 20 mm:n okulaarilla		1,0°	1,5°
Lineaarinen FOV 20 mm:n okulaarilla -ft/1000yds		53	79
Kiinnike		Päiväntasaaja CG3	Päiväntasaaja CG3
RA- ja DEC-asetusympyrät		kyllä	kyllä
RA- ja DEC-hidastuskaapelit		kyllä	kyllä
Jalustan jalan halkaisija 1,25"		kyllä	kyllä
CD-ROM "The Sky" Taso 1		kyllä	kyllä
Suurin hyödyllinen suurennus		213x	306x
Rajoittava tähtimagnitudi		12,3	13,1
Resoluutio - Raleigh (kaarisekuntia)		1,54	1,06
Resoluutio - Dawesin raja " "		1,29	0,89
Valonkeräysteho		165x	345x
Optisen putken pituus		36" (91 cm)	24" (61 cm)
Teleskoopin paino		27 lbs. (12,2 kg)	28 lbs. (12,7 kg)

Huomautus: Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta tai velvoitetta
Huomautus: # 21069 & # 31051 sisältävät moottorikäytön

www.ekt2.com

Viitteet

• http://www.ekt2.com

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Celestron AstroMaster 130 EQ, 31045 -käyttöohje

Saatavilla olevat kielet
