Celestron AstroMaster 130 EQ, 31045 Manual

Úvod

Blahopřejeme vám ke koupi teleskopu řady AstroMaster. Teleskopy řady AstroMaster se dodávají v několika různých modelech a tato příručka se týká čtyř modelů namontovaných na německé ekvatoriální montáži CG-3 – 90mm refraktoru a 130mm newtonovského reflektoru a poté obou těchto velikostí s motorovým pohonem. Řada AstroMaster je vyrobena z nejkvalitnějších materiálů, které zajišťují stabilitu a odolnost. To vše se skládá v teleskop, který vám poskytne celoživotní potěšení s minimální údržbou.
Tyto teleskopy byly navrženy pro kupující poprvé a nabízejí výjimečnou hodnotu. Řada AstroMaster se vyznačuje kompaktním a přenosným designem s dostatečným optickým výkonem, který nadchne každého nováčka ve světě amatérské astronomie.
Mezi mnoha standardními funkcemi AstroMaster patří:

• Všechny optické prvky ze skla s povrchovou úpravou pro jasné a ostré snímky.
• Hladce fungující, pevná ekvatoriální montáž se stupnicemi nastavení v obou osách.
• Předmontovaný stativ s ocelovými nohami 1,25" zajišťuje stabilní platformu.
• Rychlé a snadné sestavení bez použití nářadí.
• CD-ROM "The Sky" Level 1 - astronomický software, který poskytuje informace o obloze a tisknutelné mapy oblohy.
• Všechny modely lze kromě astronomického použití používat i pozemsky se standardním příslušenstvím, které je součástí dodávky.

Než se vydáte na cestu vesmírem, věnujte čas přečtení této příručky. Může trvat několik pozorovacích sezení, než se s teleskopem seznámíte, proto byste měli mít tuto příručku po ruce, dokud plně nezvládnete ovládání svého teleskopu. Příručka poskytuje podrobné informace o každém kroku a také potřebné referenční materiály a užitečné rady, které zaručeně učiní vaše pozorování co nejjednodušší a nejpříjemnější.
Váš teleskop je navržen tak, aby vám poskytoval roky zábavy a obohacujících pozorování. Před použitím teleskopu je však třeba zvážit několik věcí, které zajistí vaši bezpečnost a ochrání vaše vybavení.

• Nikdy se nedívejte přímo do slunce pouhým okem nebo teleskopem (pokud nemáte vhodný solární filtr). Může dojít k trvalému a nevratnému poškození očí.
• Nikdy nepoužívejte teleskop k promítání obrazu slunce na jakýkoli povrch. Nahromadění vnitřního tepla může poškodit teleskop a veškeré příslušenství k němu připojené.
• Nikdy nepoužívejte okulárový solární filtr nebo Herschelov hranol. Nahromadění vnitřního tepla uvnitř teleskopu může způsobit prasknutí nebo zlomení těchto zařízení, což umožní nefiltrovanému slunečnímu světlu proniknout do oka.
• Nenechávejte teleskop bez dozoru, ať už jsou přítomny děti nebo dospělí, kteří znají správné provozní postupy vašeho teleskopu.

Přehled

AstroMaster 90 EQ Refraktor

1. Optická trubice teleskopu
2. Montážní držák s rybinou
3. Kruh nastavení R.A.
4. Hledáček Star Pointer
5. Okulár
6. Diagonální zrcátko
7. Zaostřovací knoflík
8. Kabel pomalého pohybu R.A.
9. Šroub pro nastavení zeměpisné šířky
10. Zásobník na příslušenství
11. Stativ
12. Tyč závaží
13. Závaží
14. Ekvatoriální montáž
15. Kabel pomalého pohybu Dec.
16. Objektiv

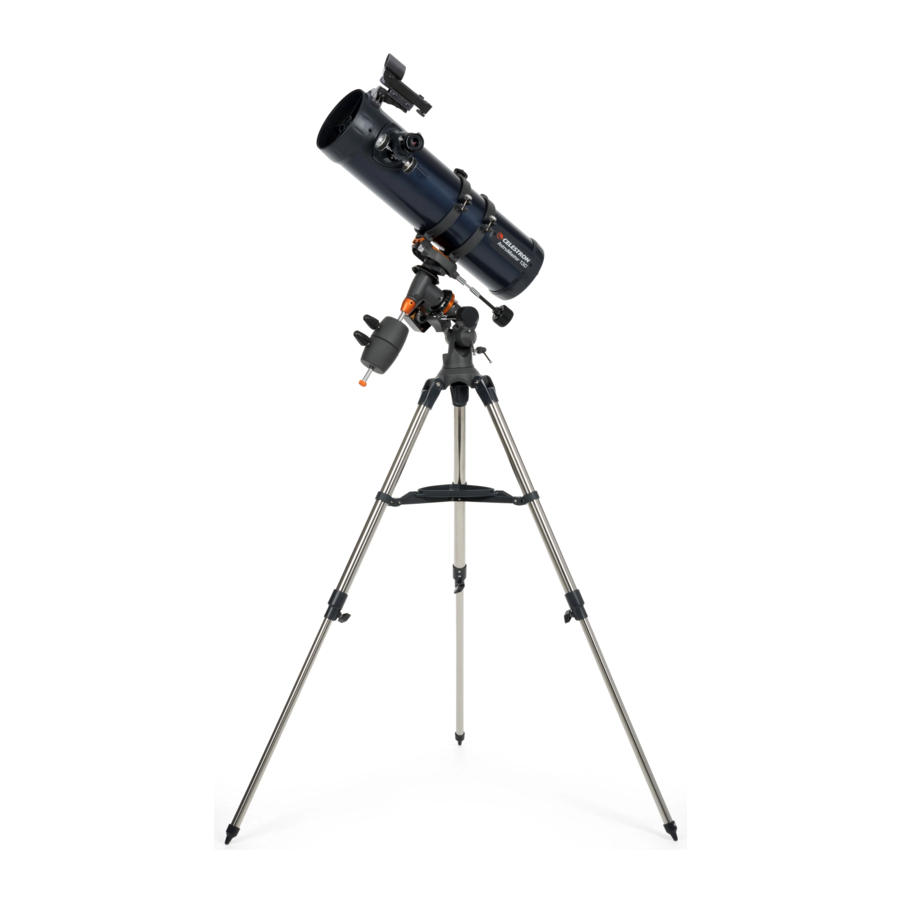

AstroMaster 130 EQ Newtonův

1. Okulár
2. Kroužek tubusu
3. Optická trubice teleskopu
4. Primární zrcadlo
5. Kabel pomalého pohybu Dec.
6. Kabel pomalého pohybu R.A.
7. Šroub pro nastavení zeměpisné šířky
8. Zásobník na příslušenství
9. Stativ
10. Závaží
11. Kruh nastavení Dec.
12. Hledáček Star Pointer
13. Kruh nastavení R.A.
14. Zaostřovací knoflík

Montáž

Tato část se zabývá montážními pokyny pro váš teleskop AstroMaster. Váš teleskop by měl být poprvé sestaven uvnitř, aby bylo snadné identifikovat různé části a seznámit se se správným postupem montáže před pokusem o venkovní montáž.
Každý AstroMaster se dodává v jedné krabici. Díly v krabici jsou – optický tubus s připojeným zaměřovačem oblohy a kroužky tubusu (pouze 130 EQ), rovníková montáž CG-3, tyč závaží, dvě 4,8 lb. (2,2 kg) závaží, R.A. a Dec. kabely pro jemný pohyb, okulár 10 mm – 1,25", okulár 20 mm – 1,25" (vzpřímený obraz pro 130 EQ), vzpřímený diagonální hranol 1,25" (pro 90 EQ), CD-ROM "The Sky" Level 1.

Nastavení stativu

1. Vyjměte stativ z krabice (obrázek 2-1). Stativ se dodává již smontovaný, takže jeho nastavení je velmi snadné.

2. Postavte stativ vzpřímeně a roztáhněte nohy stativu od sebe, dokud nejsou všechny nohy plně vysunuté, a poté lehce zatlačte na výztuhu nohou stativu (obrázek 2-2). Samotný vrch stativu se nazývá hlava stativu.

3. Dále nainstalujeme odkládací přihrádku stativu (obrázek 2-3) na výztuhu nohou stativu (střed obrázku 2-2).

4. Vložte výřez ve středu přihrádky (plochá strana přihrádky směřuje dolů) tak, aby odpovídal středu výztuhy nohou, a lehce zatlačte dolů (obrázek 2-4). Ouška přihrádky by se měla objevit jako na obrázku 2-4.

5. Otáčejte přihrádkou, dokud nejsou ouška pod podpěrou výztuhy každé nohy, a lehce zatlačte, aby se zajistily na svém místě (obrázek 2-5). Stativ je nyní kompletně smontován (obrázek 2-6).

6. Nohy stativu můžete vysunout do požadované výšky. V nejnižší úrovni je výška 24" (61 cm) a vysouvá se až na 41" (104 cm). Uvolněte aretační knoflík nohy stativu ve spodní části každé nohy (obrázek 2-7) a vytáhněte nohy do požadované výšky a poté knoflík bezpečně uzamkněte. Plně vysunutý stativ vypadá jako na obrázku 2-8.

7. Stativ bude nejtužší a nejstabilnější v nejnižší výšce.

Připevnění rovníkové montáže

Rovníková montáž umožňuje naklonit osu otáčení teleskopů tak, abyste mohli sledovat hvězdy, jak se pohybují po obloze. Montáž AstroMaster je německá rovníková montáž (CG-3), která se připevňuje k hlavě stativu. Pro připevnění montáže:

1. Vyjměte rovníkovou montáž z krabice (obrázek 2-10). Montáž má připojený malý šroub pro nastavení zeměpisné šířky (aretační šroub). Velký šroub pro nastavení zeměpisné šířky (obrázek 2-10) bude zašroubován do otvoru.

2. Montáž se připevní k hlavě stativu a konkrétněji ke knoflíku se šroubem připevněným pod hlavou stativu (obrázek 2-9). Zatlačte montáž (velká plochá část s malou vyčnívající trubkou) do středového otvoru hlavy stativu, dokud nebude lícovat, a držte ji pevně. Poté sáhněte druhou rukou pod hlavu stativu a otočte knoflíkem, který se zašroubuje do spodní části montáže. Pokračujte v otáčení, dokud nebude utažená. Dokončená montáž montáže ke stativu je vidět na obrázku 2-11.



Instalace tyče závaží a závaží

Pro správné vyvážení teleskopu je montáž dodávána s tyčí závaží a dvěma závažími. Pro jejich instalaci:

1. Odstraňte bezpečnostní šroub závaží (oranžové barvy) z tyče závaží (na opačném konci závitové tyče) odšroubováním proti směru hodinových ručiček.

2. Nainstalujte velké závity tyče závaží do závitového otvoru v ose Dec. montáže – viz obrázek 2-13, dokud nebude utažená. Nyní jste připraveni připevnit závaží.

3. Orientujte montáž tak, aby tyč závaží směřovala k zemi.
4. Uvolněte aretační knoflík na straně každého závaží (nezáleží na tom, které závaží připevníte jako první), aby závity nevyčnívaly středovým otvorem závaží.
5. Nasuňte jedno ze závaží na tyč závaží asi do poloviny a bezpečně utáhněte aretační knoflík. Správná orientace závaží je znázorněna na obrázku 2-14.

6. Nasuňte druhé závaží na tyč závaží lícující s prvním a poté bezpečně uzamkněte.
7. Vyměňte bezpečnostní šroub a bezpečně jej zašroubujte. Dokončená sestava je znázorněna na obrázku 2-14.

Připevnění kabelů pro jemný pohyb

Montáž AstroMaster se dodává se dvěma ovládacími kabely pro jemný pohyb, které vám umožní provádět jemné úpravy zaměření teleskopu v R.A. i deklinaci. Pro instalaci kabelů:

1. Najděte dva kabely s knoflíky na nich (oba mají stejnou velikost a délku) a ujistěte se, že šroub na každém konci kabelu nevyčnívá otvorem.
2. Nasuňte kabel na hřídel R.A. co nejdále. Existují dvě hřídele R.A., jedna na každé straně montáže. Nezáleží na tom, kterou hřídel použijete, protože obě fungují stejně. Použijte tu, která vám vyhovuje více.
3. Utáhněte šroub na kabelu R.A., aby byl bezpečně držen na místě.
4. DEC kabel pro jemný pohyb se připevňuje stejným způsobem jako kabel R.A. Hřídel, na kterou se hodí knoflík pro jemný pohyb DEC, je směrem k horní části montáže, těsně pod montážní plošinou teleskopu.

Připevnění tubusu teleskopu k montáži

Optický tubus teleskopu se připevňuje k montáži pomocí montážní konzoly s rybinovou lištou v horní části montáže (obrázek 2-16). U 130 EQ Newton je montážní lištou konzola, která je připevněna ke kroužkům tubusu. U 90 EQ refraktoru je montážní lišta připevněna podél spodní části tubusu teleskopu. Před připevněním optického tubusu se ujistěte, že jsou aretační knoflíky deklinace a rektascenze utaženy (obrázek 2-17). Poté se ujistěte, že jsou šrouby pro nastavení zeměpisné šířky (obrázky 1-1 a 1-2) utaženy. Tím zajistíte, že se montáž při připevňování optického tubusu teleskopu náhle nepohne. Také odstraňte krytku objektivu (refraktor) nebo krytku předního otvoru (Newton). Pro montáž tubusu teleskopu:

1. Odstraňte ochranný papír zakrývající optický tubus. Před odstraněním papíru budete muset odstranit kroužky tubusu na 114 EQ Newton.
2. Uvolněte montážní knoflík a montážní bezpečnostní šroub na straně montážní plošiny s rybinou tak, aby nevyčnívaly do montážní plošiny.

3. Zasuňte montážní lištu s rybinou do prohlubně v horní části montážní plošiny.

4. Utáhněte montážní knoflík na montážní plošině s rybinou, abyste udrželi teleskop na místě.
5. Ručně utáhněte bezpečnostní šroub montážní plošiny, dokud se špička nedotkne strany montážní konzoly.

POZNÁMKA: Nikdy neuvolňujte žádný z knoflíků na tubusu teleskopu nebo montáži kromě knoflíků R.A. a DEC.
Tip: Pro maximální tuhost teleskopu a montáže se ujistěte, že jsou knoflíky/šrouby, které drží nohy stativu k hlavě stativu, utaženy.

Instalace diagonálního hranolu a okulárů (refraktor)

Diagonální hranol je hranol, který odklání světlo v pravém úhlu ke světelné dráze refraktoru. To vám umožní pozorovat v poloze, která je pohodlnější, než kdybyste se dívali přímo skrz. Tento diagonální hranol je model se vzpřímeným obrazem, který koriguje obraz tak, aby byl správně orientován dnem vzhůru a správně orientován zleva doprava, což je mnohem snazší pro pozemské pozorování. Diagonální hranol lze také otočit do libovolné polohy, která je pro vás nejpříznivější. Pro instalaci diagonálního hranolu a okulárů:

1. Zasuňte malý tubus diagonálního hranolu do 1,25" adaptéru okuláru zaostřovacího tubusu na refraktoru – obrázek 2-19. Před instalací se ujistěte, že dva stavěcí šrouby na adaptéru okuláru nevyčnívají do zaostřovacího tubusu, a odstraňte krytku adaptéru okuláru.

2. Vložte chromovaný tubusový konec jednoho z okulárů do diagonálního hranolu a utáhněte stavěcí šroub. Opět, když to děláte, ujistěte se, že stavěcí šroub nevyčnívá do diagonálního hranolu před vložením okuláru.
3. Okuláry lze vyměnit za jiné ohniskové vzdálenosti obrácením postupu v kroku 2 výše.

Instalace okulárů na Newtonovy teleskopy

Okulár (nebo okulár) je optický prvek, který zvětšuje obraz zaostřený teleskopem. Bez okuláru by nebylo možné teleskop vizuálně používat. Okuláry se běžně označují ohniskovou vzdáleností a průměrem tubusu. Čím delší je ohnisková vzdálenost (tj. čím větší je číslo), tím nižší je zvětšení okuláru (tj. výkon). Obecně budete při sledování používat nízký až střední výkon. Další informace o tom, jak určit výkon, naleznete v části "Výpočet zvětšení". Okulár se hodí přímo do zaostřovače Newtonových teleskopů. Pro připevnění okulárů:

1. Ujistěte se, že stavěcí šrouby nevyčnívají do zaostřovacího tubusu. Poté vložte chromovaný tubus okulárů do zaostřovacího tubusu (nejprve odstraňte krytku zaostřovače) a utáhněte stavěcí šrouby.

2. Okulár 20 mm se nazývá vzpřimující okulár, protože koriguje obraz tak, aby byl správně orientován dnem vzhůru a korigován zleva doprava. Díky tomu je teleskop užitečný pro pozemské sledování.
3. Okuláry lze vyměnit obrácením postupu popsaného výše.

Ruční pohyb s teleskopem

Abyste teleskop správně vyvážili, budete muset s ním ručně pohybovat v různých částech oblohy, abyste mohli pozorovat různé objekty. Pro hrubé úpravy mírně uvolněte aretační knoflíky R.A. a Dec. a pohybujte teleskopem v požadovaném směru. Pro jemné úpravy, když jsou knoflíky uzamčeny, otáčíte kabely pro jemný pohyb.
Jak osa R.A., tak i osa Dec. mají aretační knoflíky pro sepnutí každé osy teleskopu. Pro uvolnění spojek na teleskopu odemkněte aretační knoflíky.

Vyvážení montáže v R.A.
Pro eliminaci nadměrného namáhání montáže by měl být teleskop správně vyvážen kolem polární osy. Kromě toho je správné vyvážení zásadní pro přesné sledování při použití volitelného motorového pohonu. Pro vyvážení montáže:

1. Uvolněte aretační knoflík R.A. (viz obrázek 2-21) a umístěte teleskop na jednu stranu montáže (ujistěte se, že je knoflík montážní konzoly s rybinou utažen). Tyč závaží se bude vodorovně rozprostírat na opačné straně montáže (viz obrázek 2-22).

2. Uvolněte teleskop — POSTUPNĚ — abyste viděli, kterým směrem se teleskop "kutálí" nebo padá.
3. Uvolněte aretační knoflík závaží na závažích (jedno po druhém).
4. Přesuňte závaží do bodu, kde vyvažují teleskop (tj. zůstane v klidu, když je uvolněn aretační knoflík R.A.).
5. Utáhněte aretační knoflíky, abyste udrželi závaží na místě.

Vyvážení montáže v Dec.
Teleskop by měl být vyvážen také na ose deklinace, aby se zabránilo náhlým pohybům, když je uvolněn aretační knoflík Dec. (obrázek 2-21). Pro vyvážení teleskopu v Dec.:

1. Uvolněte aretační knoflík R.A. a otočte teleskop tak, aby byl na jedné straně montáže (tj. jak je popsáno v předchozí části o vyvážení teleskopu v R.A.).
2. Uzamkněte aretační knoflík R.A., abyste udrželi teleskop na místě.
3. Uvolněte aretační knoflík Dec. a otáčejte teleskopem, dokud nebude tubus rovnoběžný se zemí.

4. Uvolněte tubus — POSTUPNĚ — abyste viděli, kterým směrem se otáčí kolem osy deklinace. NIKDY NEPOUŠTĚJTE TUBUS TELESKOPU ÚPLNĚ!
5. U 130 EQ Newton uvolněte šrouby, které drží tubus teleskopu uvnitř kroužků tubusu, a posuňte teleskop buď dopředu, nebo dozadu, dokud nezůstane v klidu, když je uvolněn aretační knoflík Dec. U 90 EQ refraktoru uvolněte montážní knoflík a bezpečnostní šroub na montážní konzole s rybinou (obrázek 2-18) a mírně posuňte tubus teleskopu v kterémkoli směru, dokud nezůstane v klidu, když je uvolněn aretační knoflík Dec.
6. Pevně utáhněte šrouby kroužku tubusu, abyste udrželi teleskop na místě na 130 EQ. U 90 EQ utáhněte montážní knoflík a poté bezpečnostní šroub na montážní konzole s rybinou.

Nastavení rovníkové montáže

Aby mohl motorový pohon přesně sledovat, musí být osa otáčení teleskopu rovnoběžná s osou otáčení Země, což je proces známý jako polární vyrovnání. Polárního vyrovnání se dosáhne NIKOLI pohybem teleskopu v R.A. nebo Dec., ale nastavením montáže svisle, což se nazývá nadmořská výška. Tato část se jednoduše zabývá správným pohybem teleskopu během procesu polárního vyrovnání. Samotný proces polárního vyrovnání, to znamená nastavení osy otáčení teleskopu rovnoběžně s osou Země, je popsán dále v této příručce v části o "Polárním vyrovnání".

Nastavení montáže ve výšce

• Pro nastavení zeměpisné šířky polární osy mírně uvolněte přední šroub pro nastavení zeměpisné šířky (aretační šroub).

• Chcete-li zvýšit nebo snížit zeměpisnou šířku polární osy, utáhněte nebo uvolněte přední šroub pro nastavení zeměpisné šířky a vyberte požadovanou zeměpisnou šířku. Poté bezpečně utáhněte přední šroub pro nastavení zeměpisné šířky.

Nastavení zeměpisné šířky na montáži AstroMaster má rozsah přibližně 20° až 60°.
Nejlepší je vždy provádět konečné úpravy ve výšce pohybem montáže proti gravitaci (tj. pomocí zadního šroubu pro nastavení zeměpisné šířky ke zvednutí montáže). Chcete-li to provést, měli byste uvolnit oba šrouby pro nastavení zeměpisné šířky a ručně zatlačit přední část montáže dolů, jak nejdále to půjde. Poté utáhněte zadní šroub pro nastavení, abyste zvedli montáž do požadované zeměpisné šířky.

Základy teleskopu

Teleskop je nástroj, který sbírá a zaostřuje světlo. Povaha optické konstrukce určuje, jak se světlo zaostřuje. Některé teleskopy, známé jako refraktory, používají čočky, a jiné teleskopy, známé jako reflektory (Newtonovy), používají zrcadla.
Refraktor, vyvinutý na počátku 17. století, je nejstarší konstrukce teleskopu. Svůj název odvozuje od metody, kterou používá k zaostřování dopadajících světelných paprsků. Refraktor používá čočku k ohýbání nebo lomu dopadajících světelných paprsků, odtud název (viz obrázek 3-1). Rané návrhy používaly čočky s jedním prvkem. Jednoduchá čočka se však chová jako hranol a rozkládá světlo na barvy duhy, což je jev známý jako chromatická aberace. Aby se tento problém vyřešil, byla zavedena dvouprvková čočka, známá jako achromát. Každý prvek má jiný index lomu, což umožňuje zaostřit dvě různé vlnové délky světla do stejného bodu. Většina dvouprvkových čoček, obvykle vyrobených z korunového a flintového skla, je korigována pro červené a zelené světlo. Modré světlo může být stále zaostřeno v mírně odlišném bodě.

Newtonovský reflektor používá jako primární jednoduché konkávní zrcadlo. Světlo vstupuje do trubice a putuje k zrcadlu na zadním konci. Tam se světlo ohýbá dopředu v trubici do jednoho bodu, jeho ohniska. Protože by umístění hlavy před teleskop, abyste se podívali na obraz okulárem, zabránilo reflektoru v práci, ploché zrcadlo zvané diagonální zachytí světlo a nasměruje ho ven ze strany trubice v pravém úhlu k trubici. Okulár je umístěn tam pro snadné prohlížení.
Newtonovské reflektorové teleskopy nahrazují těžké čočky zrcadly, aby sbíraly a zaostřovaly světlo, a poskytují tak mnohem větší světelný výkon za vynaložené peníze. Protože je světelná dráha zachycena a odražena do strany, můžete mít ohniskové vzdálenosti až 1000 mm a stále si užívat teleskop, který je relativně kompaktní a přenosný. Newtonovský reflektorový teleskop nabízí tak působivé charakteristiky sběru světla, že se můžete vážně zajímat o astronomii hlubokého vesmíru i s omezeným rozpočtem. Newtonovské reflektorové teleskopy vyžadují větší péči a údržbu, protože primární zrcadlo je vystaveno vzduchu a prachu. Tato malá nevýhoda však nebrání popularitě tohoto typu teleskopu u těch, kteří chtějí ekonomický teleskop, který stále dokáže rozlišit slabé, vzdálené objekty.

Orientace obrazu

Orientace obrazu se mění v závislosti na tom, jak je okulár vložen do teleskopu. Při použití hvězdného diagonálu s refraktory je obraz vzhůru nohama, ale obrácen zleva doprava (tj. zrcadlový obraz). Při vkládání okuláru přímo do zaostřovače refraktoru (tj. bez diagonálu) je obraz vzhůru nohama a obrácen zleva doprava (tj. obrácen). Při použití refraktoru AstroMaster a standardního diagonálu pro vzpřímený obraz je však obraz správně orientován v každém ohledu.
Newtonovské reflektory vytvářejí obraz vzhůru nohama, ale obraz se bude jevit otočený v závislosti na umístění držáku okuláru vzhledem k zemi. Použitím okuláru pro vzpřímený obraz dodávaného s Newtony AstroMaster je však obraz správně orientován.

Zaostřování

Chcete-li zaostřit svůj refraktor nebo newtonovský teleskop, jednoduše otočte zaostřovacím knoflíkem umístěným přímo pod držákem okuláru (viz obrázky 1-1 a 1-2). Otáčením knoflíku ve směru hodinových ručiček můžete zaostřit na objekt, který je dále, než ten, který právě pozorujete. Otáčením knoflíku proti směru hodinových ručiček od vás můžete zaostřit na objekt, který je blíže, než ten, který právě pozorujete.
Poznámka: Pokud nosíte korekční čočky (konkrétně brýle), možná je budete chtít sundat, když pozorujete s okulárem připojeným k teleskopu. Při použití fotoaparátu byste však měli vždy nosit korekční čočky, abyste zajistili co nejostřejší zaostření. Pokud máte astigmatismus, musíte korekční čočky nosit neustále.

Seřízení hledáčku

Star Pointer je nejrychlejší a nejjednodušší způsob, jak namířit teleskop přesně na požadovaný objekt na obloze. Je to jako mít laserové ukazovátko, kterým můžete svítit přímo na noční oblohu. Star Pointer je nástroj pro ukazování s nulovým zvětšením, který používá potažené skleněné okénko k superponování obrazu malé červené tečky na noční oblohu. Při pohledu skrz Star Pointer s oběma očima otevřenýma jednoduše pohybujte teleskopem, dokud se červená tečka, viditelná skrz Star Pointer, nespojí s objektem, jak je vidět pouhým okem. Červená tečka je produkována diodou vyzařující světlo (LED); nejedná se o laserový paprsek a nepoškodí skleněné okénko ani vaše oko. Hvězdné ukazovátko je napájeno 3voltovou lithiovou baterií s dlouhou životností (#CR1620) viz obrázek 3-4. Stejně jako všechny hledáčky, i Star Pointer musí být před použitím správně seřízen s hlavním teleskopem. Postup seřízení je nejlepší provádět v noci, protože LED tečku bude obtížné vidět během dne.

Pro seřízení hledáčku Star Pointer:

1. Chcete-li zapnout Star Pointer, otočte přepínač do polohy "on" (zapnuto) – viz obrázek 3-4.
2. Najděte jasnou hvězdu nebo planetu a vycentrujte ji v okuláru s nízkým výkonem v hlavním teleskopu.
3. S oběma očima otevřenýma se podívejte skrz skleněné okénko na seřazovací hvězdu. Pokud je Star Pointer dokonale seřízen, uvidíte červenou LED tečku překrývat se se seřazovací hvězdou. Pokud Star Pointer není seřízen, všimněte si, kde je červená tečka ve vztahu k jasné hvězdě.
4. Aniž byste pohnuli hlavním teleskopem, otáčejte dvěma seřazovacími šrouby Star Pointeru, dokud červená tečka nebude přímo nad seřazovací hvězdou. Experimentujte, jakým způsobem každý šroub pohybuje červenou tečkou.
5. Star Pointer je nyní připraven k použití. Po nalezení objektu vždy vypněte napájení. Tím se prodlouží životnost baterie i LED.

Poznámka: Vaše baterie může být již nainstalována. Pokud ne, otevřete přihrádku na baterie – viz obrázek 3-4 tenkou mincí nebo šroubovákem. Vložte baterii se znamením "+" směřujícím ven. Poté nasaďte přihrádku na baterie zpět. Pokud budete někdy potřebovat vyměnit baterii, jedná se o 3voltovou lithiovou baterii typu # CR 1620.
Komentář: Jas LED nemá nastavení jasu. Byl navržen tak, aby fungoval ve všech lokalitách, kde může mít dostatečný jas pro městské oblasti, a přitom nebyl příliš jasný pro použití ve venkovských oblastech.

Výpočet zvětšení

Výkon teleskopu můžete změnit pouhou výměnou okuláru. Chcete-li určit zvětšení teleskopu, jednoduše vydělte ohniskovou vzdálenost teleskopu ohniskovou vzdáleností použitého okuláru. V rovnici vypadá vzorec takto:

Řekněme například, že používáte 20mm okulár, který byl dodán s vaším teleskopem. Chcete-li určit zvětšení, jednoduše vydělte ohniskovou vzdálenost svého teleskopu (AstroMaster 90 EQ má v tomto příkladu ohniskovou vzdálenost 1000 mm) ohniskovou vzdáleností okuláru, 20 mm. Vydělením 1000 20 získáte zvětšení 50x.
Ačkoli je výkon proměnlivý, každý nástroj má za průměrných podmínek oblohy limit pro nejvyšší užitečné zvětšení. Obecným pravidlem je, že pro každý palec apertury lze použít 60x zvětšení. Například AstroMaster 90 EQ má průměr 3,5 palce. Vynásobením 3,5 60 získáte maximální užitečné zvětšení 210x. Ačkoli je to maximální užitečné zvětšení, většina pozorování se provádí v rozmezí 20 až 35x zvětšení na každý palec apertury, což je 70 až 123x pro teleskop AstroMaster 90 EQ. Zvětšení pro svůj teleskop můžete určit stejným způsobem.

Určení zorného pole

Určení zorného pole je důležité, pokud chcete získat představu o úhlové velikosti objektu, který pozorujete. Chcete-li vypočítat skutečné zorné pole, vydělte zdánlivé zorné pole okuláru (dodané výrobcem okuláru) zvětšením. V rovnici vypadá vzorec takto:

Jak vidíte, před určením zorného pole musíte vypočítat zvětšení. Pomocí příkladu v předchozí části můžeme určit zorné pole pomocí stejného 20mm okuláru, který je standardně dodáván s teleskopem AstroMaster 90 EQ. 20mm okulár má zdánlivé zorné pole 50°. Vydělte 50° zvětšením, což je 50x. To dává skutečné zorné pole 1,0°.
Chcete-li převést stupně na stopy na 1 000 yardů, což je užitečnější pro pozemské pozorování, jednoduše vynásobte 52,5. Pokračováním v našem příkladu vynásobte úhlové pole 1,0° 52,5. To vytváří lineární šířku pole 53 stop ve vzdálenosti jednoho tisíce yardů.

Obecné tipy pro pozorování

Při práci s jakýmkoli optickým přístrojem je třeba si zapamatovat několik věcí, abyste zajistili, že získáte nejlepší možný obraz.

• Nikdy se nedívejte přes okenní sklo. Sklo, které se nachází v oknech domácností, je opticky nedokonalé a v důsledku toho se může tloušťka od jedné části okna k druhé lišit. Tato nekonzistence může a bude mít vliv na schopnost zaostřit teleskop. Ve většině případů nebudete schopni dosáhnout skutečně ostrého obrazu, zatímco v některých případech můžete dokonce vidět dvojitý obraz.
• Nikdy se nedívejte přes nebo nad objekty, které produkují tepelné vlny. To zahrnuje asfaltová parkoviště v horkých letních dnech nebo střechy budov.
• Mlhavá obloha, mlha a opar mohou také ztížit zaostřování při pozemském pozorování. Množství detailů viditelných za těchto podmínek je výrazně sníženo.
• Pokud nosíte korekční čočky (konkrétně brýle), možná je budete chtít sundat, když pozorujete s okulárem připojeným k teleskopu. Při použití fotoaparátu byste však měli vždy nosit korekční čočky, abyste zajistili co nejostřejší zaostření. Pokud máte astigmatismus, musíte korekční čočky nosit neustále.

Základy astronomie

Až dosud tato příručka popisovala sestavení a základní ovládání vašeho dalekohledu. Abyste však svému dalekohledu lépe porozuměli, musíte toho trochu vědět o noční obloze. Tato část se zabývá pozorovací astronomií obecně a zahrnuje informace o noční obloze a polárním vyrovnání.

Nebeský souřadnicový systém

Aby astronomové mohli snáze vyhledávat objekty na obloze, používají nebeský souřadnicový systém, který je podobný našemu geografickému souřadnicovému systému zde na Zemi. Nebeský souřadnicový systém má póly, čáry zeměpisné délky a šířky a rovník. Ty z velké části zůstávají pevné vůči hvězdám v pozadí.
Nebeský rovník obíhá Zemi v rozsahu 360 stupňů a odděluje severní nebeskou polokouli od jižní. Stejně jako zemský rovník má i on hodnotu nula stupňů. Na Zemi by to byla zeměpisná šířka. Na obloze se to však označuje jako deklinace neboli zkráceně DEC. Čáry deklinace jsou pojmenovány podle jejich úhlové vzdálenosti nad a pod nebeským rovníkem. Čáry jsou rozděleny na stupně, úhlové minuty a úhlové sekundy. Hodnoty deklinace jižně od rovníku mají před souřadnicí znaménko minus (-) a ty severně od nebeského rovníku jsou buď prázdné (tj. bez označení), nebo jim předchází znaménko plus (+).
Nebeský ekvivalent zeměpisné délky se nazývá rektascenze neboli zkráceně R.A. Stejně jako zemské čáry zeměpisné délky, i ony vedou od pólu k pólu a jsou rovnoměrně rozmístěny po 15 stupních. Ačkoli jsou čáry zeměpisné délky odděleny úhlovou vzdáleností, jsou také měřítkem času. Každá čára zeměpisné délky je od následující vzdálena jednu hodinu. Vzhledem k tomu, že se Země otočí jednou za 24 hodin, je celkem 24 čar. V důsledku toho jsou souřadnice R.A. vyznačeny v časových jednotkách. Začíná libovolným bodem v souhvězdí Ryb označeným jako 0 hodin, 0 minut, 0 sekund. Všechny ostatní body jsou označeny tím, jak daleko (tj. jak dlouho) zaostávají za touto souřadnicí poté, co přejde nad hlavou a pohybuje se směrem na západ.

Pohyb hvězd

Každodenní pohyb Slunce po obloze je známý i těm nejběžnějším pozorovatelům. Tato každodenní cesta není pohyb Slunce, jak si mysleli první astronomové, ale důsledek rotace Země. Rotace Země také způsobuje, že hvězdy dělají totéž a opisují velký kruh, když Země dokončí jednu otáčku. Velikost kruhové dráhy, kterou hvězda sleduje, závisí na tom, kde se na obloze nachází. Hvězdy v blízkosti nebeského rovníku tvoří největší kruhy, které vycházejí na východě a zapadají na západě. Pohybem směrem k severnímu nebeskému pólu, bodu, kolem kterého se hvězdy na severní polokouli zdánlivě otáčejí, se tyto kruhy zmenšují. Hvězdy ve středních nebeských zeměpisných šířkách vycházejí na severovýchodě a zapadají na severozápadě. Hvězdy ve vysokých nebeských zeměpisných šířkách jsou vždy nad obzorem a říká se o nich, že jsou cirkumpolární, protože nikdy nevycházejí a nikdy nezapadají. Nikdy neuvidíte, jak hvězdy dokončí jeden kruh, protože sluneční světlo během dne přehluší světlo hvězd. Část tohoto kruhového pohybu hvězd v této oblasti oblohy však lze vidět tak, že nastavíte fotoaparát na stativ a otevřete závěrku na několik hodin. Časovaná expozice odhalí půlkruhy, které se otáčejí kolem pólu. (Tento popis pohybu hvězd platí i pro jižní polokouli, s výjimkou toho, že všechny hvězdy jižně od nebeského rovníku se pohybují kolem jižního nebeského pólu.)

Polární vyrovnání pomocí stupnice zeměpisné šířky

Nejjednodušší způsob, jak polárně vyrovnat dalekohled, je pomocí stupnice zeměpisné šířky. Na rozdíl od jiných metod, které vyžadují, abyste našli nebeský pól identifikací určitých hvězd v jeho blízkosti, tato metoda funguje na základě známé konstanty, která určuje, jak vysoko by měla být polární osa nasměrována. Montáž AstroMaster CG-3 lze nastavit přibližně od 20 do 60 stupňů.

Konstanta, uvedená výše, je vztah mezi vaší zeměpisnou šířkou a úhlovou vzdáleností nebeského pólu nad severním (nebo jižním) obzorem. Úhlová vzdálenost od severního obzoru k severnímu nebeskému pólu se vždy rovná vaší zeměpisné šířce. Pro ilustraci si představte, že stojíte na severním pólu, zeměpisná šířka +90°. Severní nebeský pól, který má deklinaci +90°, by byl přímo nad hlavou (tj. 90 nad obzorem). Nyní řekněme, že se posunete o jeden stupeň na jih — vaše zeměpisná šířka je nyní +89° a nebeský pól již není přímo nad hlavou. Posunul se o jeden stupeň blíže k severnímu obzoru. To znamená, že pól je nyní 89° nad severním obzorem. Pokud se posunete o jeden stupeň dále na jih, stane se totéž znovu. Museli byste cestovat 70 mil na sever nebo na jih, abyste změnili svou zeměpisnou šířku o jeden stupeň. Jak můžete vidět z tohoto příkladu, vzdálenost od severního obzoru k nebeskému pólu se vždy rovná vaší zeměpisné šířce.
Pokud pozorujete z Los Angeles, které má zeměpisnou šířku 34°, pak je nebeský pól 34° nad severním obzorem. Stupnice zeměpisné šířky pak pouze nasměruje polární osu dalekohledu ve správné výšce nad severním (nebo jižním) obzorem. Chcete-li svůj dalekohled vyrovnat:

1. Ujistěte se, že polární osa montáže směřuje na sever. Použijte orientační bod, o kterém víte, že směřuje na sever.
2. Vyrovnejte stativ. Vyrovnání stativu je nutné pouze při použití této metody polárního vyrovnání.
3. Upravte montáž ve výšce, dokud indikátor zeměpisné šířky neukazuje vaši zeměpisnou šířku. Pohybem montáže se změní úhel, kterým směřuje polární osa. Konkrétní informace o nastavení rovníkové montáže naleznete v části "Nastavení montáže".

Tuto metodu lze provést za denního světla, čímž se eliminuje potřeba tápat ve tmě. Ačkoli tato metoda vás NE umístí přímo na pól, omezí počet oprav, které provedete při sledování objektu.

Míření na Polárku

Tato metoda využívá Polárku jako ukazatel k nebeskému pólu. Vzhledem k tomu, že je Polárka vzdálena méně než jeden stupeň od nebeského pólu, můžete jednoduše nasměrovat polární osu svého dalekohledu na Polárku. Ačkoli to v žádném případě není dokonalé vyrovnání, dostane vás to do jednoho stupně. Na rozdíl od předchozí metody se to musí provést ve tmě, když je Polárka viditelná.

1. Postavte dalekohled tak, aby polární osa směřovala na sever.

2. Uvolněte aretační knoflík Dec. a posuňte dalekohled tak, aby trubice byla rovnoběžná s polární osou. Když se to provede, bude kruh nastavení deklinace ukazovat +90°. Pokud kruh nastavení deklinace není vyrovnán, posuňte dalekohled tak, aby trubice byla rovnoběžná s polární osou.
3. Upravte montáž ve výšce a/nebo azimutu, dokud se Polárka nenachází v zorném poli hledáčku.

Pamatujte, že při polárním vyrovnávání NEPOHYBUJTE dalekohledem v R.A. nebo DEC. Nechcete pohybovat samotným dalekohledem, ale polární osou. Dalekohled se používá jednoduše k tomu, abyste viděli, kam polární osa směřuje.
Stejně jako předchozí metoda vás i tato dostane blízko k pólu, ale ne přímo na něj. Následující metoda pomáhá zlepšit vaši přesnost pro serióznější pozorování a fotografování.

Nalezení severního nebeského pólu

Na každé polokouli je bod na obloze, kolem kterého se zdánlivě otáčejí všechny ostatní hvězdy. Tyto body se nazývají nebeské póly a jsou pojmenovány podle polokoule, ve které se nacházejí. Například na severní polokouli se všechny hvězdy pohybují kolem severního nebeského pólu. Když je polární osa dalekohledu namířena na nebeský pól, je rovnoběžná s rotační osou Země.
Mnoho metod polárního vyrovnání vyžaduje, abyste věděli, jak najít nebeský pól identifikací hvězd v oblasti. Pro ty na severní polokouli není nalezení nebeského pólu příliš obtížné. Naštěstí máme hvězdu viditelnou pouhým okem, která je vzdálena méně než jeden stupeň. Tato hvězda, Polárka, je koncová hvězda v rukojeti Malého vozu. Vzhledem k tomu, že Malý vůz (odborně nazývaný Ursa Minor) není jedním z nejjasnějších souhvězdí na obloze, může být obtížné jej lokalizovat z městských oblastí. Pokud tomu tak je, použijte dvě koncové hvězdy v míse Velkého vozu (ukazovací hvězdy). Nakreslete si jimi pomyslnou čáru směrem k Malému vozu. Ukazují na Polárku (viz obrázek 4-5). Poloha Velkého vozu (Ursa Major) se mění během roku a v průběhu noci (viz obrázek 4-4). Když je Velký vůz nízko na obloze (tj. blízko obzoru), může být obtížné jej lokalizovat. Během těchto období hledejte Cassiopeiu (viz obrázek 4-5). Pozorovatelé na jižní polokouli nemají takové štěstí jako ti na severní polokouli. Hvězdy kolem jižního nebeského pólu nejsou zdaleka tak jasné jako ty kolem severního. Nejbližší hvězda, která je relativně jasná, je Sigma Octantis. Tato hvězda je těsně v limitu viditelnosti pouhým okem (magnituda 5,5) a leží asi 59 úhlových minut od pólu.

Definice: Severní nebeský pól je bod na severní polokouli, kolem kterého se zdánlivě otáčejí všechny hvězdy. Protějšek na jižní polokouli se označuje jako jižní nebeský pól.

Polární ustavení na jižní polokouli

Polární ustavení na jižní světový pól (SCP) je o něco náročnější kvůli tomu, že se v jeho blízkosti nenachází žádná velmi jasná hvězda, jako je tomu u Polárky u severního světového pólu (NCP). Existují různé způsoby, jak ustavit dalekohled, a pro běžné pozorování jsou metody uvedené níže dostačující a dostanou vás poměrně blízko k SCP.

Polární ustavení pomocí stupnice zeměpisné šířky

Nejjednodušší způsob, jak polárně ustavit dalekohled, je pomocí stupnice zeměpisné šířky. Na rozdíl od jiných metod, které vyžadují nalezení světového pólu identifikací určitých hvězd v jeho blízkosti, tato metoda funguje na základě známé konstanty pro určení, jak vysoko by měla polární osa směřovat.
Zmíněnou konstantou je vztah mezi vaší zeměpisnou šířkou a úhlovou vzdáleností světového pólu nad jižním obzorem. Úhlová vzdálenost od jižního obzoru k jižnímu světovému pólu se vždy rovná vaší zeměpisné šířce. Pro ilustraci si představte, že stojíte na jižním pólu, zeměpisná šířka -90°. Jižní světový pól, který má deklinaci -90°, by byl přímo nad hlavou (tj. 90° nad obzorem). Nyní řekněme, že se posunete o jeden stupeň na sever — vaše zeměpisná šířka je nyní -89° a světový pól již není přímo nad hlavou. Posunul se o jeden stupeň blíže k jižnímu obzoru. To znamená, že pól je nyní 89° nad jižním obzorem. Pokud se posunete o jeden stupeň dále na sever, stane se totéž znovu. Museli byste cestovat 70 mil na sever nebo na jih, abyste změnili svou zeměpisnou šířku o jeden stupeň. Jak můžete vidět z tohoto příkladu, vzdálenost od jižního obzoru ke světovému pólu se vždy rovná vaší zeměpisné šířce.

Pokud pozorujete ze Sydney, které má zeměpisnou šířku -34°, pak je světový pól 34° nad jižním obzorem. Stupnice zeměpisné šířky pak pouze ukazuje polární osu dalekohledu ve správné výšce nad jižním obzorem. Pro ustavení dalekohledu:

1. Ujistěte se, že polární osa montáže směřuje na jih. Použijte orientační bod, o kterém víte, že směřuje na jih.
2. Vyrovnejte stativ. Vyrovnání stativu je nutné pouze při použití této metody polárního ustavení.
3. Nastavte montáž ve výšce, dokud ukazatel zeměpisné šířky neukazuje vaši zeměpisnou šířku. Pohyb montáže ovlivňuje úhel, pod kterým směřuje polární osa. Konkrétní informace o nastavení rovníkové montáže naleznete v části "Nastavení montáže" v příručce k dalekohledu.
4. Pokud je výše uvedené provedeno správně, měli byste být schopni pozorovat poblíž pólu přes hledáček a okulár s nízkým výkonem.

Tuto metodu lze provést za denního světla, čímž se eliminuje nutnost tápat ve tmě. Přestože vás tato metoda NEDOSTANE přímo na pól, omezí počet oprav, které budete provádět při sledování objektu.

Míření na Sigma Octantis

Tato metoda využívá Sigma Octantis jako ukazatel ke světovému pólu. Vzhledem k tomu, že Sigma Octantis je asi 1° stupeň od jižního světového pólu, můžete jednoduše namířit polární osu dalekohledu na Sigma Octantis. I když to v žádném případě není dokonalé ustavení, dostane vás to do jednoho stupně. Na rozdíl od předchozí metody se to musí provést ve tmě, když je Sigma Octantis viditelná. Sigma Octantis má magnitudo 5,5 a může být obtížné ji vidět a může být užitečný dalekohled i hledáček.

1. Nastavte dalekohled tak, aby polární osa směřovala na jih.
2. Povolte knoflík spojky DEC a posuňte dalekohled tak, aby byla trubice rovnoběžná s polární osou. Když je to hotovo, kruh nastavení deklinace bude ukazovat 90°. Pokud kruh nastavení deklinace není zarovnán, posuňte dalekohled tak, aby byla trubice rovnoběžná s polární osou.
3. Nastavte montáž ve výšce a/nebo azimutu, dokud Sigma Octantis není v zorném poli hledáčku.
4. Pokud je výše uvedené provedeno správně, měli byste být schopni pozorovat poblíž pólu přes hledáček a okulár s nízkým výkonem.

Pamatujte, že při polárním ustavování NEPOHYBUJTE dalekohledem v R.A. nebo DEC. Nechcete pohybovat samotným dalekohledem, ale polární osou. Dalekohled se používá jednoduše k tomu, abyste viděli, kam polární osa směřuje.
Stejně jako předchozí metoda vás tato metoda dostane blízko k pólu, ale ne přímo na něj.

Nalezení jižního světového pólu (SCP)

Tato metoda pomáhá zlepšit vaše polární ustavení a dostane vás blíže k pólu než výše uvedené metody. To zlepší vaši přesnost pro serióznější pozorování a fotografování.
V každé hemisféře existuje bod na obloze, kolem kterého se zdá, že se otáčejí všechny ostatní hvězdy. Tyto body se nazývají světové póly a jsou pojmenovány podle hemisféry, ve které se nacházejí. Například na jižní hemisféře se všechny hvězdy pohybují kolem jižního světového pólu. Když polární osa dalekohledu směřuje na světový pól, je rovnoběžná s osou otáčení Země.
Mnoho metod polárního ustavení vyžaduje, abyste věděli, jak najít světový pól identifikací hvězd v oblasti. Pozorovatelé na jižní hemisféře nemají takové štěstí jako ti na severní hemisféře. Hvězdy kolem jižního světového pólu nejsou zdaleka tak jasné jako ty kolem severního světového pólu. Nejbližší hvězdou, která je relativně jasná, je Sigma Octantis. Tato hvězda je těsně pod hranicí viditelnosti pouhým okem (magnitudo 5,5) a leží asi 1° od jižního světového pólu, ale může být obtížné ji najít.

Proto budete pomocí této metody používat hvězdné obrazce k nalezení jižního světového pólu. Nakreslete si pomyslnou čáru směrem k SCP přes Alpha Crucis a Beta Crucis (které jsou v Jižním kříži). Nakreslete si další pomyslnou čáru směrem k SCP v pravém úhlu k čáře spojující Alpha Centauri a Beta Centauri. Průsečík těchto dvou pomyslných čar vás nasměruje blízko k jižnímu světovému pólu.

Metoda polárního ustavení pomocí driftu deklinace

Tato metoda polárního ustavení vám umožní dosáhnout nejpřesnějšího ustavení na světový pól a je nutná, pokud chcete provádět astrofotografii hlubokého vesmíru s dlouhou expozicí přes dalekohled. Abyste mohli provádět tento typ astrofotografie, budete také muset mít volitelný motorový pohon a další astrofotografické příslušenství. Metoda driftu deklinace vyžaduje, abyste sledovali drift vybraných hvězd. Drift každé hvězdy vám říká, jak daleko polární osa směřuje od skutečného světového pólu a v jakém směru. Přestože je drift deklinace jednoduchý a přímočarý, vyžaduje při prvním pokusu spoustu času a trpělivosti. Metoda driftu deklinace by se měla provádět po dokončení kterékoli z dříve zmíněných metod.
Pro použití této metody polárního ustavení na jižní hemisféře je směr driftu popsaný níže obrácen pro R.A. i DEC.
K provedení metody driftu deklinace musíte vybrat dvě jasné hvězdy. Jedna by měla být blízko východního obzoru a jedna na jih blízko poledníku. Obě hvězdy by měly být blízko světového rovníku (tj. 0° deklinace). Budete sledovat drift každé hvězdy po jedné a pouze v deklinaci. Při sledování hvězdy na poledníku se odhalí jakékoli vychýlení ve směru východ-západ. Při sledování hvězdy blízko východního/západního obzoru se odhalí jakékoli vychýlení ve směru sever-jih. Je užitečné mít osvětlený okulár s nitkovým křížem, který vám pomůže rozpoznat jakýkoli drift. Pro velmi přesné ustavení se také doporučuje Barlowova čočka, protože zvyšuje zvětšení a odhaluje jakýkoli drift rychleji. Při pohledu na jih vložte diagonální zrcátko tak, aby okulár směřoval přímo nahoru. Vložte okulár s nitkovým křížem a zarovnejte nitkový kříž tak, aby jeden byl rovnoběžný s osou deklinace a druhý rovnoběžný s osou rektascenze. Pohybujte dalekohledem ručně v R.A. a DEC, abyste zkontrolovali rovnoběžnost.
Nejprve si vyberte hvězdu poblíž místa, kde se setkávají světový rovník a poledník. Hvězda by měla být přibližně do 1/2 hodiny od poledníku a do pěti stupňů od světového rovníku. Vycentrujte hvězdu v zorném poli dalekohledu a sledujte drift v deklinaci.

• Pokud hvězda driftuje na jih, polární osa je příliš daleko na východ.
• Pokud hvězda driftuje na sever, polární osa je příliš daleko na západ.

Proveďte příslušné úpravy polární osy, abyste eliminovali jakýkoli drift. Jakmile jste eliminovali veškerý drift, přesuňte se k hvězdě blízko východního obzoru. Hvězda by měla být 20 stupňů nad obzorem a do pěti stupňů od světového rovníku.

• Pokud hvězda driftuje na jih, polární osa je příliš nízko.
• Pokud hvězda driftuje na sever, polární osa je příliš vysoko.

Opět proveďte příslušné úpravy polární osy, abyste eliminovali jakýkoli drift. Bohužel, tyto úpravy mírně interagují s předchozími úpravami. Opakujte proto proces znovu, abyste zlepšili přesnost kontroly obou os pro minimální drift. Jakmile je drift eliminován, je dalekohled velmi přesně ustaven. Nyní můžete provádět astrofotografii hlubokého vesmíru s primárním ohniskem po dlouhou dobu.
POZNÁMKA: Pokud je východní obzor blokován, můžete si vybrat hvězdu blízko západního obzoru, ale musíte obrátit směr chyby vysoké/nízké polární osy.

Zarovnání kruhů nastavení

Než budete moci použít kruhy nastavení k nalezení objektů na obloze, musíte zarovnat kruh nastavení R.A., který se zvyšuje v minutách. Kruh nastavení deklinace je odstupňován ve stupních a je nastaven z výroby a neměl by vyžadovat žádné úpravy. Na kruhu nastavení R.A. jsou na ciferníku dvě sady čísel – jedna pro severní hemisféru (nahoře) a jedna pro jižní hemisféru (dole).
Chcete-li zarovnat kruh nastavení R.A., budete muset znát jména několika nejjasnějších hvězd na obloze. Pokud ne, můžete se je naučit pomocí Celestron Sky Maps (#93722) nebo nahlédnutím do aktuálního astronomického časopisu.
Chcete-li zarovnat kruh nastavení R.A.:

1. Najděte jasnou hvězdu poblíž světového rovníku. Čím dále jste od světového pólu, tím lepší bude vaše čtení na kruhu nastavení R.A. Hvězda, kterou si vyberete k zarovnání kruhu nastavení, by měla být jasná, jejíž souřadnice jsou známé a snadno dohledatelné.
2. Vycentrujte hvězdu v hledáčku.
3. Podívejte se přes hlavní dalekohled a zjistěte, zda je hvězda v zorném poli. Pokud ne, najděte ji a vycentrujte ji.
4. Vyhledejte souřadnice hvězdy.
5. Otáčejte kruhem, dokud se správná souřadnice neshoduje s indikátorem R.A. Kruh nastavení R.A. by se měl volně otáčet.

POZNÁMKA: Protože se kruh nastavení R.A. NEpohybuje, když se dalekohled pohybuje v R.A., kruh nastavení se musí zarovnat pokaždé, když jej chcete použít k nalezení objektu. Nemusíte však pokaždé používat hvězdu. Místo toho můžete použít souřadnice objektu, který právě pozorujete.
Jakmile jsou kruhy zarovnány, můžete je použít k nalezení jakýchkoli objektů se známými souřadnicemi. Přesnost vašich kruhů nastavení přímo souvisí s přesností vašeho polárního ustavení.

1. Vyberte objekt, který chcete pozorovat. Použijte sezónní hvězdnou mapu, abyste se ujistili, že objekt, který jste si vybrali, je nad obzorem. Jakmile se lépe seznámíte s noční oblohou, již to nebude nutné.
2. Vyhledejte souřadnice ve hvězdném atlase nebo referenční knize.
3. Držte dalekohled a uvolněte aretační knoflík Dec.
4. Pohybujte dalekohledem v deklinaci, dokud indikátor neukazuje správnou souřadnici deklinace.
5. Uzamkněte aretační knoflík Dec., abyste zabránili pohybu dalekohledu.
6. Držte dalekohled a uvolněte aretační knoflík R.A.
7. Pohybujte dalekohledem v R.A., dokud indikátor neukazuje správnou souřadnici.
8. Uzamkněte aretační knoflík R.A., abyste zabránili sklouznutí dalekohledu v R.A.
9. Podívejte se přes hledáček, abyste zjistili, zda jste objekt našli, a vycentrujte objekt v hledáčku.
10. Podívejte se do hlavní optiky a objekt by tam měl být. U některých slabších objektů je nemusíte být schopni vidět v hledáčku. Když se to stane, je dobré mít hvězdnou mapu oblasti, abyste mohli "přeskakovat hvězdy" přes pole k vašemu cíli.
11. Tento proces lze opakovat pro každý objekt po celou noc.

Motorový pohon

Aby bylo možné sledovat nebeská tělesa, nabízí společnost Celestron jednoosý stejnosměrný motorový pohon pro rovníkovou montáž AstroMaster. Po polárním vyrovnání bude motorový pohon přesně sledovat objekty v rektascenzi, jak se pohybují po obloze. K udržení nebeských objektů uprostřed okuláru po dlouhou dobu budou nutné pouze drobné úpravy v deklinaci. Modely č. 21069 a č. 31051 jsou standardně dodávány s tímto motorovým pohonem a jsou připevněny k montáži, ale budete je muset odstranit, abyste nainstalovali baterii (odstraňte motorový pohon provedením opačného postupu než při instalaci a nainstalujte baterii podle níže uvedených informací a poté motorový pohon znovu nainstalujte). Motorový pohon se prodává jako volitelné příslušenství (model č. 93514) pro jiné modely.
Instalace motorového pohonu – pro ty, kteří si jej kupují jako volitelné příslušenství.
Motorový pohon se připevňuje k rovníkové montáži AstroMaster pomocí pružné spojky, která se montuje na hřídel jemného pohybu R.A. a držáku motoru, který drží motor na místě. Chcete-li nainstalovat motorový pohon, viz popis a fotografie níže:

1. Ujistěte se, že je kabel jemného pohybu R.A. připevněn k hřídeli R.A. naproti stupnici zeměpisné šířky.
2. Odstraňte šroub s šestihrannou hlavou umístěný na straně polární hřídele.
3. Nasuňte otevřený konec pružné spojky motoru přes hřídel R.A. Ujistěte se, že šroub na pružné spojce motoru je umístěn nad plochou částí hřídele R.A.
4. Utáhněte šroub spojky motoru plochým šroubovákem.
5. Otáčejte motorem na hřídeli, dokud se drážkovaný výřez na držáku motoru nevyrovná se závitovým otvorem uprostřed osy otočného čepu zeměpisné šířky.
6. Umístěte šroub s šestihrannou hlavou skrz držák motoru a zašroubujte jej do otvoru na straně osy otočného čepu. Poté utáhněte šroub imbusovým klíčem.

Ovládání motorového pohonu
Motorový pohon je napájen jednou 9V alkalickou baterií. Ta může pohánět pohon až 40 hodin, v závislosti na nastavení rychlosti motoru a okolní teplotě. Chcete-li nainstalovat baterii, odšroubujte dva upevňovací šrouby – obrázek 4-11. Odstraňte desku ovládacího panelu ze sestavy motoru a poté odstraňte držák motoru z motoru. Poté se budete moci dostat k baterii připojené ke kabelům pro instalaci nebo výměnu. Nakonec proveďte všechny kroky v opačném pořadí, abyste znovu namontovali motorový pohon na montáž.

Motorový pohon je vybaven regulátorem rychlosti (na obrázku 4-11 je nad upevňovacím šroubem), který umožňuje motorovému pohonu sledovat rychlejší nebo pomalejší rychlostí. To je užitečné při pozorování nebeských objektů, jako je Měsíc nebo Slunce, které se pohybují mírně odlišnou rychlostí než hvězdy. Chcete-li změnit rychlost motoru, posuňte vypínač do polohy "ON" (ZAPNUTO) a červená kontrolka napájení se rozsvítí. Poté otáčejte knoflíkem regulátoru rychlosti ve směru hodinových ručiček pro zvýšení rychlosti motoru a proti směru hodinových ručiček pro snížení rychlosti.
Pro určení správné rychlosti by měl být dalekohled zhruba polárně vyrovnán. Najděte hvězdu na nebeském rovníku (přibližně 0° deklinace) a vycentrujte ji v okuláru s nízkým výkonem. Zapněte pohon a nechte dalekohled sledovat po dobu 1 nebo 2 minut. Pokud se po několika minutách hvězda unáší na západ, motor se pohybuje příliš pomalu a měli byste zvýšit rychlost motoru. Pokud se hvězda unáší na východ, snižte rychlost motoru. Opakujte tento postup, dokud hvězda nezůstane uprostřed okuláru po dobu několika minut. Nezapomeňte ignorovat jakýkoli posun hvězdy v deklinaci.
Pohon má také přepínač "N/S" (S/J) pro nastavení, pokud pracujete na severní nebo jižní polokouli.

Pozorování oblohy

Jakmile máte teleskop nastavený, jste připraveni ho použít k pozorování. Tato část pojednává o vizuálních pozorováních jak objektů sluneční soustavy, tak objektů hlubokého vesmíru, a také o obecných podmínkách pozorování, které ovlivní vaši schopnost pozorovat.

Pozorování Měsíce

Často je lákavé dívat se na Měsíc, když je v úplňku. V této době je námi viditelná strana plně osvětlena a jeho světlo může být ohromující. Navíc během této fáze nelze vidět téměř žádný kontrast.
Jedním z nejlepších období pro pozorování Měsíce jsou jeho částečné fáze (přibližně v době první nebo třetí čtvrti). Dlouhé stíny odhalují velké množství detailů na měsíčním povrchu. Při malém zvětšení budete moci vidět většinu měsíčního disku najednou. Pro vyšší zvětšení (zvětšení) se přepněte na volitelné okuláry a zaměřte se na menší oblast.

Tipy pro pozorování Měsíce
Chcete-li zvýšit kontrast a zvýraznit detaily na měsíčním povrchu, použijte volitelné filtry. Žlutý filtr dobře zlepšuje kontrast, zatímco filtr s neutrální hustotou nebo polarizační filtr sníží celkový jas povrchu a oslnění.

Pozorování planet

Mezi další fascinující cíle patří pět planet viditelných pouhým okem. Můžete vidět, jak Venuše prochází svými měsíčními fázemi. Mars může odhalit řadu povrchových detailů a jednu, ne-li obě, polární čepičky. Budete moci vidět oblačné pásy Jupitera a velkou rudou skvrnu (pokud je viditelná v době vašeho pozorování). Kromě toho budete moci vidět měsíce Jupitera, jak obíhají kolem obří planety. Saturn se svými nádhernými prstenci je snadno viditelný při mírném zvětšení.

Tipy pro pozorování planet

• Pamatujte, že atmosférické podmínky jsou obvykle limitujícím faktorem toho, kolik detailů planety bude viditelných. Vyvarujte se tedy pozorování planet, když jsou nízko nad obzorem nebo když jsou přímo nad zdrojem sálavého tepla, jako je střecha nebo komín. Viz část "Podmínky viditelnosti" dále v této části.
• Chcete-li zvýšit kontrast a zvýraznit detaily na povrchu planety, zkuste použít okulárové filtry Celestron.

Pozorování Slunce

Ačkoli je sluneční pozorování mnoha amatérskými astronomy přehlíženo, je obohacující a zábavné. Protože je však Slunce tak jasné, je třeba při pozorování naší hvězdy učinit zvláštní opatření, abyste si nepoškodili oči nebo dalekohled.
Pro bezpečné pozorování Slunce použijte solární filtr, který snižuje intenzitu slunečního světla, takže je bezpečné se na něj dívat. S filtrem můžete vidět sluneční skvrny, jak se pohybují po slunečním disku, a fakule, což jsou jasné skvrny viditelné poblíž okraje Slunce.

• Nejlepší doba pro pozorování Slunce je brzy ráno nebo pozdě odpoledne, kdy je vzduch chladnější.
• Chcete-li vycentrovat Slunce, aniž byste se dívali do okuláru, sledujte stín tubusu dalekohledu, dokud nevytvoří kruhový stín.

Pozorování objektů hlubokého vesmíru

Objekty hlubokého vesmíru jsou jednoduše ty objekty, které se nacházejí mimo hranice naší sluneční soustavy. Patří mezi ně hvězdokupy, planetární mlhoviny, difúzní mlhoviny, dvojhvězdy a další galaxie mimo naši vlastní Mléčnou dráhu. Většina objektů hlubokého vesmíru má velkou úhlovou velikost. Proto k jejich pozorování potřebujete pouze malé až střední zvětšení. Vizuálně jsou příliš slabé na to, aby odhalily jakoukoli barvu viditelnou na fotografiích s dlouhou expozicí. Místo toho se jeví jako černé a bílé. A kvůli jejich nízkému povrchovému jasu by měly být pozorovány z místa s tmavou oblohou. Světelné znečištění v okolí velkých městských oblastí vymývá většinu mlhovin, takže je obtížné, ne-li nemožné je pozorovat. Filtry pro snížení světelného znečištění pomáhají snížit jas pozadí oblohy, čímž se zvyšuje kontrast.

Podmínky viditelnosti

Podmínky viditelnosti ovlivňují to, co můžete vidět dalekohledem během pozorovacího sezení. Podmínky zahrnují průhlednost, osvětlení oblohy a seeing. Pochopení podmínek viditelnosti a jejich vlivu na pozorování vám pomůže co nejlépe využít váš dalekohled.

Průhlednost
Průhlednost je jasnost atmosféry, která je ovlivněna mraky, vlhkostí a dalšími částicemi ve vzduchu. Husté kupovité mraky jsou zcela neprůhledné, zatímco cirry mohou být tenké a propouštět světlo od nejjasnějších hvězd. Zamlžená obloha absorbuje více světla než jasná obloha, takže je obtížnější vidět slabší objekty a snižuje se kontrast na jasnějších objektech. Aerosoly vyvržené do horní atmosféry sopečnými erupcemi také ovlivňují průhlednost. Ideální podmínky jsou, když je noční obloha inkoustově černá.

Osvětlení oblohy
Obecné zesvětlení oblohy způsobené Měsícem, polární září, přirozeným světélkováním vzduchu a světelným znečištěním výrazně ovlivňuje průhlednost. Zatímco u jasnějších hvězd a planet to není problém, jasná obloha snižuje kontrast rozsáhlých mlhovin, takže je obtížné, ne-li nemožné je vidět. Chcete-li maximalizovat své pozorování, omezte pozorování hlubokého vesmíru na noci bez měsíce daleko od světelně znečištěné oblohy, která se nachází v okolí velkých městských oblastí. Filtry LPR zlepšují pozorování hlubokého vesmíru ze světelně znečištěných oblastí tím, že blokují nežádoucí světlo a zároveň propouštějí světlo z určitých objektů hlubokého vesmíru. Na druhou stranu můžete pozorovat planety a hvězdy ze světelně znečištěných oblastí nebo když je venku Měsíc.

Seeing
Podmínky seeingu se vztahují ke stabilitě atmosféry a přímo ovlivňují množství jemných detailů viditelných v rozsáhlých objektech. Vzduch v naší atmosféře se chová jako čočka, která ohýbá a zkresluje dopadající světelné paprsky. Míra ohybu závisí na hustotě vzduchu. Různé teplotní vrstvy mají různou hustotu, a proto ohýbají světlo odlišně. Světelné paprsky ze stejného objektu dopadají mírně posunuté, čímž vytvářejí nedokonalý nebo rozmazaný obraz. Tyto atmosférické poruchy se čas od času a místo od místa liší. Velikost vzduchových celků ve srovnání s vaší aperturou určuje kvalitu "seeingu". Za dobrých podmínek seeingu jsou na jasnějších planetách, jako je Jupiter a Mars, viditelné jemné detaily a hvězdy jsou bodové obrazy. Za špatných podmínek seeingu jsou obrazy rozmazané a hvězdy se jeví jako skvrny.
Zde popsané podmínky platí pro vizuální i fotografická pozorování.

Podmínky seeingu přímo ovlivňují kvalitu obrazu. Tyto kresby představují bodový zdroj (tj. hvězdu) za špatných podmínek seeingu (vlevo) až po vynikající podmínky (vpravo). Nejčastěji podmínky seeingu vytvářejí obrazy, které leží někde mezi těmito dvěma extrémy.

Astrofotografie

Teleskopy řady AstroMaster byly navrženy pro vizuální pozorování. Po chvíli pozorování noční oblohy si možná budete chtít vyzkoušet její fotografování. S dalekohledem je možné několik forem fotografie pro nebeské i pozemské účely. Níže je uvedena jen velmi stručná diskuze o některých dostupných metodách fotografie a doporučujeme vám vyhledat různé knihy s podrobnými informacemi o dané problematice.
Minimálně budete potřebovat digitální fotoaparát nebo 35mm zrcadlovku. Připevněte fotoaparát k dalekohledu pomocí:

• Digitální fotoaparát – budete potřebovat univerzální adaptér pro digitální fotoaparát (# 93626). Adaptér umožňuje pevné upevnění fotoaparátu pro pozemní i primární ohniskovou astrofotografii.
• 35mm zrcadlovka – budete muset sejmout objektiv z fotoaparátu a připojit T-kroužek pro vaši konkrétní značku fotoaparátu. Poté budete potřebovat T-adaptér (# 93625), který se jedním koncem připevní k T-kroužku a druhým koncem k zaostřovací trubici dalekohledu. Váš dalekohled je nyní objektivem fotoaparátu. Model 90 EQ můžete také upravit pomocí T-závitů adaptéru okuláru (obrázek 2-19), kam se T-kroužek našroubuje namísto použití T-adaptéru (# 93625).

Fotografie s krátkou expozicí v primárním ohnisku

Fotografie s krátkou expozicí v primárním ohnisku je nejlepší způsob, jak začít s pořizováním snímků nebeských objektů. Provádí se připojením fotoaparátu k dalekohledu, jak je popsáno v odstavci výše. Mějte na paměti několik bodů:

• Polarizujte dalekohled a spusťte volitelný motorický pohon pro sledování.
• Můžete fotografovat Měsíc i jasnější planety. Budete muset experimentovat s různými nastaveními a expozičními časy. Mnoho informací lze získat z návodu k fotoaparátu, který může doplnit to, co najdete v podrobných knihách o dané problematice.
• Pokud je to možné, fotografujte z pozorovacího místa s tmavou oblohou.

Piggyback fotografie

Pouze pro newtonovský dalekohled 130 EQ se piggyback fotografie provádí s fotoaparátem a jeho normálním objektivem, který je umístěn na horní straně dalekohledu. Touto metodou můžete zachytit celé souhvězdí a zaznamenat rozsáhlé mlhoviny. Připevněte fotoaparát k šroubu adaptéru piggyback (obrázek 6-1), který se nachází na horní straně montážního kroužku tubusu (váš fotoaparát bude mít na spodní straně závitový otvor, který odpovídá tomuto šroubu). Budete muset polarizovat dalekohled a spustit volitelný motorický pohon pro sledování.

Planetární a lunární fotografie se speciálními zobrazovači

Během posledních několika let se vyvinula nová technologie, díky níž je pořizování vynikajících snímků planet a měsíce relativně snadné a výsledky jsou skutečně úžasné. Celestron nabízí NexImage (# 93712), což je speciální fotoaparát a součástí je software pro zpracování obrazu. Můžete pořídit snímky planet hned první noc, které se vyrovnají tomu, co profesionálové dělali s velkými dalekohledy ještě před několika málo lety.

CCD zobrazování objektů hlubokého vesmíru

Pro pořizování snímků objektů hlubokého vesmíru byly vyvinuty speciální fotoaparáty. Ty se v průběhu posledních několika let vyvinuly a staly se mnohem ekonomičtějšími a amatéři mohou pořizovat fantastické snímky. Bylo napsáno několik knih o tom, jak získat co nejlepší snímky. Technologie se neustále vyvíjí a na trhu jsou stále lepší a snadněji použitelné produkty.

Pozemská fotografie

Váš dalekohled je vynikající teleobjektiv pro pozemskou (pevninskou) fotografii. Můžete pořizovat snímky různých malebných výhledů, divoké zvěře, přírody a téměř čehokoli. Budete muset experimentovat se zaostřováním, rychlostmi atd., abyste získali požadovaný nejlepší snímek. Fotoaparát můžete upravit podle pokynů v horní části této stránky.

Údržba teleskopu

I když váš teleskop vyžaduje jen malou údržbu, je třeba mít na paměti několik věcí, které zajistí jeho nejlepší výkon.

Péče a čištění optiky

V závislosti na typu teleskopu se na objektivu nebo primárním zrcadle může občas hromadit prach nebo vlhkost. Při čištění jakéhokoli přístroje je třeba dbát zvýšené opatrnosti, aby nedošlo k poškození optiky.
Pokud se na optice nahromadil prach, odstraňte jej štětcem (z velbloudí srsti) nebo sprejem se stlačeným vzduchem. Stříkejte pod úhlem ke skleněnému povrchu po dobu přibližně dvou až čtyř sekund. Poté použijte čisticí roztok na optiku a bílý hedvábný papír k odstranění veškerých zbývajících nečistot. Naneste roztok na papír a poté papír přiložte na optiku. Tahy s nízkým tlakem by měly směřovat od středu čočky (nebo zrcadla) k vnější části. NETŘETE krouživými pohyby!
Můžete použít komerčně vyráběný čistič čoček nebo si namíchat vlastní. Dobrý čisticí roztok je isopropylalkohol smíchaný s destilovanou vodou. Roztok by měl obsahovat 60 % isopropylalkoholu a 40 % destilované vody. Nebo lze použít tekutý prostředek na mytí nádobí zředěný vodou (pár kapek na litr vody).
Občas se vám může stát, že se během pozorování na optice vašeho teleskopu vytvoří rosa. Pokud chcete pokračovat v pozorování, musí být rosa odstraněna buď fénem (na nízký stupeň), nebo nasměrováním teleskopu k zemi, dokud se rosa neodpaří.
Pokud vlhkost kondenzuje na vnitřní straně optiky, vyjměte z teleskopu příslušenství. Umístěte teleskop do prostředí bez prachu a nasměrujte jej dolů. Tím se z teleskopu odstraní vlhkost.
Chcete-li minimalizovat nutnost čištění teleskopu, nasaďte po skončení používání všechny kryty čoček. Protože články NEJSOU utěsněny, měly by být kryty nasazeny na otvory, když se nepoužívají. Zabráníte tak vniknutí nečistot do optického tubusu.
Vnitřní seřízení a čištění by mělo provádět pouze opravárenské oddělení společnosti Celestron. Pokud váš teleskop potřebuje vnitřní vyčištění, zavolejte prosím do továrny a získejte autorizační číslo pro vrácení a cenovou nabídku.

Kolimace newtonovského dalekohledu

Optický výkon většiny newtonovských zrcadlových teleskopů lze optimalizovat opětovnou kolimací (seřízením) optiky teleskopu, podle potřeby. Kolimovat teleskop jednoduše znamená uvést jeho optické prvky do rovnováhy. Špatná kolimace má za následek optické aberace a zkreslení.
Před kolimací teleskopu si udělejte čas na seznámení se všemi jeho součástmi. Primární zrcadlo je velké zrcadlo na zadním konci tubusu teleskopu. Toto zrcadlo se seřizuje povolením a utažením tří šroubů, umístěných ve vzdálenosti 120 stupňů od sebe, na konci tubusu teleskopu. Sekundární zrcadlo (malé, eliptické zrcadlo pod okulárovým výtahem, v přední části tubusu) má také tři seřizovací šrouby; ke kolimaci budete potřebovat volitelné nástroje (popsané níže). Chcete-li zjistit, zda váš teleskop potřebuje kolimaci, namiřte jej nejprve na jasnou stěnu nebo modrou oblohu venku.

Seřízení sekundárního zrcadla

Následující text popisuje postup pro denní kolimaci vašeho teleskopu pomocí volitelného kolimačního nástroje Newtonian Collimation Tool (#94183) nabízeného společností Celestron. Chcete-li teleskop kolimovat bez kolimačního nástroje, přečtěte si následující část o noční kolimaci pomocí hvězd. Pro velmi přesnou kolimaci je nabízen volitelný kolimační okulár 1 ¼" (# 94182).
Pokud máte v okulárovém výtahu okulár, vyjměte jej. Pomocí zaostřovacích knoflíků úplně zatáhněte trubici okulárového výtahu, dokud nebude jeho stříbrná trubice viditelná. Budete se dívat skrz okulárový výtah na odraz sekundárního zrcadla, promítaný z primárního zrcadla. Během tohoto kroku ignorujte siluetový odraz z primárního zrcadla. Vložte kolimační krytku do okulárového výtahu a podívejte se skrz ni. Při úplném zasunutí zaostření byste měli být schopni vidět celé primární zrcadlo odražené v sekundárním zrcadle. Pokud primární zrcadlo není vystředěno v sekundárním zrcadle, seřiďte šrouby sekundárního zrcadla střídavým utahováním a povolováním, dokud nebude obvod primárního zrcadla vystředěn ve vašem zorném poli. NEPOVOLUJTE ani neutahujte středový šroub v podpěře sekundárního zrcadla, protože udržuje správnou polohu zrcadla.

Seřízení primárního zrcadla

Nyní seřiďte šrouby primárního zrcadla tak, aby se znovu vycentroval odraz malého sekundárního zrcadla, takže bude siluetově zobrazen oproti pohledu na primární zrcadlo. Při pohledu do okulárového výtahu by siluety zrcadel měly vypadat soustředně. Opakujte kroky jedna a dva, dokud toho nedosáhnete.
Sejměte kolimační krytku a podívejte se do okulárového výtahu, kde byste měli vidět odraz svého oka v sekundárním zrcadle.
Pohledy na kolimaci newtonovského dalekohledu při pohledu skrz okulárový výtah pomocí kolimační krytky

Noční kolimace pomocí hvězd
Po úspěšném dokončení denní kolimace lze provést noční kolimaci pomocí hvězd jemným seřízením primárního zrcadla, zatímco je tubus teleskopu na montáži a míří na jasnou hvězdu. Teleskop by měl být postaven v noci a obraz hvězdy by měl být studován při středním až vysokém zvětšení (30-60násobné zvětšení na palec apertury). Pokud je přítomen nesymetrický zaostřovací vzor, pak je možné jej opravit opětovnou kolimací pouze primárního zrcadla.

Postup (před zahájením si prosím přečtěte celou tuto část):
Chcete-li kolimovat pomocí hvězd na severní polokouli, namiřte na stacionární hvězdu, jako je Severka (Polaris). Tu lze nalézt na severní obloze ve vzdálenosti nad obzorem rovnající se vaší zeměpisné šířce. Je to také koncová hvězda v rukojeti Malého vozu. Polaris není nejjasnější hvězda na obloze a může se dokonce zdát slabá, v závislosti na vašich oblačných podmínkách.
Před opětovnou kolimací primárního zrcadla vyhledejte kolimační šrouby na zadní straně tubusu teleskopu.
Zadní článek (zobrazený na obrázku 7-1) má tři velké křídlové šrouby, které se používají pro kolimaci, a tři malé křídlové šrouby, které se používají k uzamčení zrcadla na místě. Kolimační šrouby naklánějí primární zrcadlo. Začněte povolením malých zajišťovacích šroubů o několik otáček. Normálně pohyby v řádu ¹/₈ otáčky budou znamenat rozdíl, přičemž přibližně ¹/₂ až ³/₄ otáčky jsou maximum požadované pro velké kolimační šrouby. Otáčejte vždy jedním kolimačním šroubem a pomocí kolimačního nástroje nebo okuláru sledujte, jak je kolimace ovlivněna (viz následující odstavec níže). Bude to vyžadovat určité experimentování, ale nakonec dosáhnete požadovaného vycentrování.
Nejlepší je použít volitelný kolimační nástroj nebo kolimační okulár. Podívejte se do okulárového výtahu a všimněte si, zda se sekundární odraz posunul blíže ke středu primárního zrcadla.
S Polaris nebo jasnou hvězdou vycentrovanou v zorném poli zaostřete buď standardním okulárem, nebo okulárem s nejvyšším zvětšením, tj. nejkratší ohniskovou vzdáleností v mm, jako je 6 mm nebo 4 mm. Další možností je použít okulár s delší ohniskovou vzdáleností s Barlowovou čočkou. Když je hvězda zaostřená, měla by vypadat jako ostrý bod světla. Pokud má při zaostřování na hvězdu nepravidelný tvar nebo se zdá, že má na okraji záblesk světla, znamená to, že vaše zrcadla nejsou v jedné ose. Pokud si všimnete, že se objevuje záblesk světla z hvězdy, který zůstává stabilní v poloze, právě když se dostáváte do a z přesného zaostření, pak opětovná kolimace pomůže zaostřit obraz.
Až budete s kolimací spokojeni, utáhněte malé zajišťovací šrouby.
Všimněte si směru, kterým se zdá, že světlo září. Například, pokud se zdá, že září směrem k poloze tří hodin v zorném poli, pak musíte posunout kterýkoli šroub nebo kombinaci kolimačních šroubů nezbytných k posunutí obrazu hvězdy směrem ke směru záření. V tomto příkladu byste chtěli posunout obraz hvězdy v okuláru, úpravou kolimačních šroubů, směrem k poloze tří hodin v zorném poli. Může být nutné upravit šroub pouze natolik, aby se obraz hvězdy posunul ze středu zorného pole do přibližně poloviny, nebo méně, směrem k okraji pole (při použití okuláru s vysokým zvětšením).
Úpravy kolimace se nejlépe provádějí při sledování polohy hvězdy v zorném poli a současném otáčení seřizovacími šrouby. Tímto způsobem můžete přesně vidět, kterým směrem dochází k pohybu. Může být užitečné, aby spolupracovali dva lidé: jeden sledoval a instruoval, kterými šrouby otáčet a o kolik, a druhý prováděl úpravy.

Po provedení první nebo každé úpravy je nutné znovu zamířit tubusem teleskopu, aby se hvězda znovu vycentrovala do středu zorného pole. Obraz hvězdy lze pak posoudit podle symetrie tak, že se podíváte těsně dovnitř a ven z přesného zaostření a zaznamenáte si vzor hvězdy. Pokud jsou provedeny správné úpravy, mělo by být vidět zlepšení. Protože jsou přítomny tři šrouby, může být nutné posunout alespoň dva, abyste dosáhli potřebného pohybu zrcadla.

Volitelné příslušenství

Zjistíte, že další příslušenství pro váš teleskop AstroMaster zvýší vaše potěšení z pozorování a rozšíří užitečnost vašeho teleskopu. Toto je jen krátký seznam různého příslušenství s krátkým popisem. Navštivte webové stránky Celestron nebo katalog příslušenství Celestron, kde najdete kompletní popisy a veškeré dostupné příslušenství.

Mapy oblohy (# 93722) – Mapy oblohy Celestron jsou ideálním učebním průvodcem pro poznávání noční oblohy. I když už znáte hlavní souhvězdí, tyto mapy vám mohou pomoci najít všechny druhy fascinujících objektů.

Okuláry Omni Plossl – Tyto okuláry jsou cenově dostupné a nabízejí ostré zobrazení v celém poli. Používají 4čočkovou konstrukci a mají následující ohniskové vzdálenosti: 4 mm, 6 mm, 9 mm, 12,5 mm, 15 mm, 20 mm, 25 mm, 32 mm a 40 mm – všechny s 1,25" tubusy.

Barlowova čočka Omni (# 93326) – Používá se s jakýmkoli okulárem a zdvojnásobuje zvětšení tohoto okuláru. Barlowova čočka je záporná čočka, která zvětšuje ohniskovou vzdálenost teleskopu. 2x Omni má 1,25" tubus, je menší než 3" (76 mm) dlouhý a váží pouze 4 oz. (113 gr.).
Měsíční filtr (# 94119-A) – Jedná se o ekonomický 1,25" filtr okuláru pro snížení jasu Měsíce a zlepšení kontrastu, takže lze na měsíčním povrchu pozorovat více detailů.
Filtr UHC/LPR 1,25" (# 94123) – Tento filtr je navržen tak, aby zlepšil vaše zobrazení astronomických objektů hlubokého vesmíru při pozorování z městských oblastí. Selektivně snižuje propustnost určitých vlnových délek světla, konkrétně těch, které produkují umělá světla.

Svítilna, noční vidění (# 93588) – Svítilna Celestron používá dvě červené LED diody, které lépe zachovávají noční vidění než červené filtry nebo jiná zařízení. Jas je nastavitelný. Funguje na jednu 9voltovou baterii, která je součástí balení.
Kolimační nástroj (# 94183) – Kolimace newtonovského dalekohledu se snadno provádí s tímto praktickým příslušenstvím, které obsahuje podrobné pokyny.
Kolimační okulár – 1,25" (# 94182) – Kolimační okulár je ideální pro přesnou kolimaci newtonovských teleskopů.
Adaptér pro digitální fotoaparát – univerzální (# 93626) – Univerzální montážní platforma, která vám umožní provádět afokální fotografování (fotografování skrz okulár teleskopu) pomocí 1,25" okulárů s digitálním fotoaparátem.

T-adaptér – univerzální 1,25" (# 93625) – Tento adaptér se hodí do 1,25" okulárového výtahu vašeho teleskopu. Umožňuje vám připevnit váš 35mm zrcadlový fotoaparát pro pozemskou i měsíční a planetární fotografii.
Motorový pohon (# 93514) – Jednoosý (R.A.) motorový pohon pro teleskopy AstroMaster kompenzuje rotaci Země a udržuje objekt v zorném poli okuláru. Díky tomu je pozorování mnohem příjemnější a eliminuje neustálé používání manuálních ovladačů jemného pohybu.

Specifikace AstroMaster

		21064 & 21069	31045 & 31051
		AM 90 EQ	AM 130 EQ
Optická konstrukce		Refraktor	Newtonovský
Apertura		90 mm (3,5")	130 mm (5")
Ohnisková vzdálenost		1000 mm	650 mm
Ohniskový poměr		f/11	f/5
Obstrukce sekundárního zrcadla - Průměr - Plocha		n/a	31 % - 10 %
Optické vrstvy		Vícevrstvé	Plně vrstvené
Hledáček		Star Pointer	Star Pointer
Diagonální 1,25"		Vzpřímený obraz	n/a
Okuláry 1,25"		20 mm (50x)	20 mm Vzpřímený
Zdánlivé zorné pole	- 20 mm při 50°		obraz (33x)
	- 10 mm při 40°	10 mm (100x)	10 mm (65x)
Úhlové zorné pole s 20mm okulárem		1,0°	1,5°
Lineární zorné pole s 20mm okulárem - ft/1000yds		53	79
Montáž		Rovníková CG3	Rovníková CG3
Kruhy nastavení RA a DEC		ano	ano
Kabely RA a DEC pro jemný pohyb		ano	ano
Průměr nohy stativu 1,25"		ano	ano
CD-ROM "The Sky" Úroveň 1		ano	ano
Nejvyšší užitečné zvětšení		213x	306x
Mezní hvězdná velikost		12,3	13,1
Rozlišení - Raleigh (obloukové vteřiny)		1,54	1,06
Rozlišení - Dawesův limit " "		1,29	0,89
Světelná sběrná síla		165x	345x
Délka optického tubusu		36" (91 cm)	24" (61 cm)
Hmotnost teleskopu		27 lbs. (12,2 kg)	28 lbs. (12,7 kg)

Poznámka: Specifikace se mohou změnit bez upozornění nebo závazku
Poznámka: # 21069 & # 31051 obsahují motorový pohon

www.ekt2.com

Odkazy

• http://www.ekt2.com

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Celestron AstroMaster 130 EQ, 31045 Manual

Dostupné jazyky
