Manualul Celestron AstroMaster 130 EQ, 31045

Introducere

Felicitări pentru achiziționarea unui telescop din seria AstroMaster. Telescoapele din seria AstroMaster sunt disponibile în diferite modele, iar acest manual acoperă patru modele montate pe montura ecuatorială germană CG-3 - Refractor de 90 mm și Newtonian de 130 mm, și ambele dimensiuni cu acționare cu motor. Seria AstroMaster este fabricată din materiale de cea mai bună calitate pentru a asigura stabilitatea și durabilitatea. Toate acestea se adaugă unui telescop care vă oferă o viață de plăcere cu un minimum de întreținere.
Aceste telescoape au fost proiectate pentru cumpărătorul aflat la prima experiență, oferind o valoare excepțională. Seria AstroMaster are un design compact și portabil, cu performanțe optice ample pentru a entuziasma orice nou-venit în lumea astronomiei amatoare.
Unele dintre numeroasele caracteristici standard ale AstroMaster includ:

• Elemente optice din sticlă acoperită pentru imagini clare și precise.
• Montură ecuatorială rigidă, cu funcționare lină, cu cercuri de setare pe ambele axe.
• Stativ cu picior din oțel preasamblat, cu picioare de 1,25", asigură o platformă stabilă.
• Configurare rapidă și ușoară, fără unelte.
• CD-ROM "The Sky" Nivelul 1 - software de astronomie care oferă informații despre cer și hărți stelare imprimabile.
• Toate modelele pot fi utilizate atât terestru, cât și astronomic, cu accesoriile standard incluse.

Acordați-vă timp pentru a citi acest manual înainte de a vă îmbarca în călătoria prin Univers. Poate dura câteva sesiuni de observare pentru a vă familiariza cu telescopul, așa că ar trebui să păstrați acest manual la îndemână până când ați stăpânit pe deplin funcționarea telescopului. Manualul oferă informații detaliate cu privire la fiecare pas, precum și material de referință necesar și sfaturi utile garantate pentru a face experiența dvs. de observare cât mai simplă și plăcută posibil.
Telescopul dvs. este conceput pentru a vă oferi ani de observații distractive și pline de satisfacții. Cu toate acestea, există câteva lucruri de luat în considerare înainte de a utiliza telescopul, care vă vor asigura siguranța și vă vor proteja echipamentul.

• Nu vă uitați niciodată direct la soare cu ochiul liber sau cu un telescop (cu excepția cazului în care aveți filtrul solar adecvat). Pot rezulta leziuni oculare permanente și ireversibile.
• Nu folosiți niciodată telescopul pentru a proiecta o imagine a soarelui pe nicio suprafață. Acumularea de căldură internă poate deteriora telescopul și orice accesorii atașate la acesta.
• Nu utilizați niciodată un filtru solar pentru ocular sau o pană Herschel. Acumularea de căldură internă în interiorul telescopului poate determina crăparea sau ruperea acestor dispozitive, permițând trecerea luminii solare nefiltrate către ochi.
• Nu lăsați telescopul nesupravegheat, nici când sunt prezenți copii, nici adulți care pot fi familiarizați cu procedurile corecte de operare ale telescopului dvs.

Prezentare generală

Refractor AstroMaster 90 EQ

1. Tub optic telescop
2. Suport de montare cu coadă de rândunică
3. RA. Cerc de setare
4. Vizor Star Pointer
5. Ocular
6. Diagonală
7. Buton de focalizare
8. Cablu de mișcare lentă A.D.
9. Șurub de reglare a latitudinii
10. Tavă pentru accesorii
11. Stativ
12. Bară de contragreutate
13. Contragreutăți
14. Montură ecuatorială
15. Cablu de mișcare lentă Dec.
16. Lentilă obiectiv

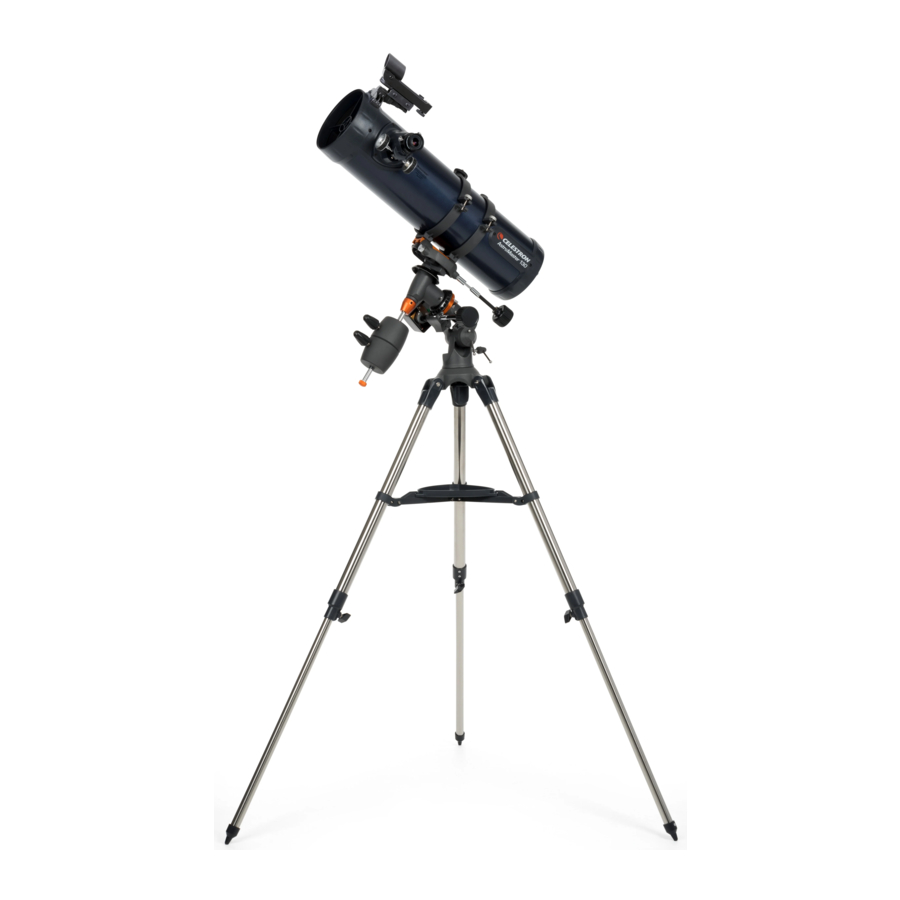

Newtonian AstroMaster 130 EQ

1. Ocular
2. Inel tub
3. Tub optic telescop
4. Oglindă primară
5. Cablu de mișcare lentă Dec.
6. Cablu de mișcare lentă A.D.
7. Șurub de reglare a latitudinii
8. Tavă pentru accesorii
9. Stativ
10. Contragreutăți
11. Cerc de setare Dec.
12. Vizor Star Pointer
13. Cerc de setare A.D.
14. Buton de focalizare

Asamblare

Această secțiune acoperă instrucțiunile de asamblare pentru telescopul dumneavoastră AstroMaster. Telescopul dumneavoastră ar trebui să fie configurat în interior prima dată, astfel încât să fie ușor de identificat diferitele părți și să vă familiarizați cu procedura corectă de asamblare înainte de a încerca să o faceți în aer liber.
Fiecare AstroMaster vine într-o cutie. Piesele din cutie sunt – tub optic cu indicator de cer atașat și inele de tub (numai 130 EQ), montură ecuatorială CG-3, bară de contragreutate, două contragreutăți de 4,8 lbs. (2,2 kg), cabluri de mișcare lentă R.A. & Dec., ocular de 10 mm – 1,25", ocular de 20 mm – 1,25" (imagine verticală pentru 130 EQ), diagonală de imagine verticală de 1,25" (pentru 90 EQ), CD-ROM "The Sky" Nivelul 1.

Configurarea trepiedului

1. Scoateți trepiedul din cutie (Figura 2-1). Trepiedul vine preasamblat, astfel încât configurarea este foarte ușoară.

2. Așezați trepiedul în poziție verticală și trageți picioarele trepiedului până când fiecare picior este complet extins și apoi apăsați ușor pe suportul piciorului trepiedului (Figura 2-2). Partea de sus a trepiedului se numește capul trepiedului.

3. În continuare, vom instala tava pentru accesorii a trepiedului (Figura 2-3) pe suportul piciorului trepiedului (centrul Figurii 2-2).

4. Introduceți decupajul din centrul tăvii (partea plată a tăvii cu fața în jos) pentru a se potrivi cu centrul suportului piciorului și apăsați ușor în jos (Figura 2-4). Urechile tăvii ar trebui să apară ca în Figura 2-4.

5. Rotiți tava până când urechile sunt sub suportul piciorului fiecărui picior și împingeți ușor și se vor bloca în poziție (Figura 2-5). Trepiedul este acum complet asamblat (Figura 2-6).

6. Puteți extinde picioarele trepiedului la înălțimea dorită. La cel mai mic nivel, înălțimea este de 24" (61cm) și se extinde până la 41" (104cm). Deblocați butonul de blocare a piciorului trepiedului în partea de jos a fiecărui picior (Figura 2-7) și trageți picioarele afară la înălțimea dorită și apoi blocați butonul în siguranță. Un trepied complet extins arată ca imaginea din Figura 2-8.

7. Trepiedul va fi cel mai rigid și stabil la cea mai mică înălțime.

Atașarea monturii ecuatoriale

Montura ecuatorială vă permite să înclinați axa de rotație a telescopului, astfel încât să puteți urmări stelele în timp ce se mișcă pe cer. Montura AstroMaster este o montură ecuatorială germană (CG-3) care se atașează la capul trepiedului. Pentru a atașa montura:

1. Scoateți montura ecuatorială din cutie (Figura 2-10). Montura are atașat șurubul mic de reglare a latitudinii (șurub de blocare). Șurubul mare de reglare a latitudinii (Figura 2-10) va fi înfiletat în orificiu.

2. Montura se va atașa la capul trepiedului și, mai exact, la butonul cu șurub atașat sub capul trepiedului (Figura 2-9). Împingeți montura (porțiunea plată mare cu un tub mic care iese) în orificiul central al capului trepiedului până când este la nivel și țineți-o fix. Apoi, ajungeți sub capul trepiedului cu cealaltă mână și rotiți butonul care se va înfileta în partea de jos a monturii. Continuați să rotiți până când este strâns. Asamblarea completă a monturii pe trepied este prezentată în Figura 2-11.



Instalarea barei de contragreutate și a contragreutăților

Pentru a echilibra corect telescopul, montura vine cu o bară de contragreutate și două contragreutăți. Pentru a le instala:

1. Scoateți șurubul de siguranță al contragreutății (culoare portocalie) de pe bara de contragreutate (la capătul opus al tijei filetate) deșurubându-l în sens invers acelor de ceasornic.

2. Instalați firele mari ale barei de contragreutate în orificiul filetat din axa Dec. a monturii -- vezi Figura 2-13 până când este strâns. Acum sunteți gata să atașați contragreutățile.

3. Orientați montura astfel încât bara de contragreutate să fie îndreptată spre pământ.
4. Slăbiți butonul de blocare de pe partea laterală a fiecărei contragreutăți (nu contează ce contragreutate atașați prima) astfel încât firele să nu iasă prin orificiul central al contragreutăților.
5. Glisați una dintre contragreutăți pe bara de contragreutate cam pe jumătate și strângeți bine butonul de blocare. Orientarea corectă a greutăților este prezentată în Figura 2-14.

6. Glisați a doua contragreutate pe bara de contragreutate la același nivel cu prima și apoi blocați-o bine.
7. Înlocuiți șurubul de siguranță și înfiletați-l bine. Ansamblul complet este prezentat în Figura 2-14.

Atașarea cablurilor de mișcare lentă

Montura AstroMaster vine cu două cabluri de control al mișcării lente, care vă permit să faceți ajustări fine de indicare a telescopului atât în R.A., cât și în Declinație. Pentru a instala cablurile:

1. Localizați cele două cabluri cu butoane pe ele (ambele sunt identice ca dimensiune și lungime) și asigurați-vă că șurubul de pe fiecare capăt al cablului nu iese prin deschidere.
2. Glisați cablul pe arborele R.A. cât de mult poate merge. Există două arbori R.A., unul pe fiecare parte a monturii. Nu contează ce arbore folosiți, deoarece ambele funcționează la fel. Utilizați oricare dintre ele considerați mai convenabil.
3. Strângeți șurubul de pe cablul R.A. pentru a-l fixa bine în poziție.
4. Cablul de mișcare lentă DEC se atașează în același mod ca și cablul R.A. Arborele pe care se potrivește butonul de mișcare lentă DEC este spre partea de sus a monturii, chiar sub platforma de montare a telescopului.

Atașarea tubului telescopului la montură

Tubul optic al telescopului se atașează la montură printr-o consolă de montare cu bară glisantă în coadă de rândunică în partea de sus a monturii (Figura 2-16). Pentru Newtonianul 130 EQ, bara de montare este consola care este atașată la inelele tubului. Pentru refractorul 90 EQ, bara de montare este atașată de-a lungul părții inferioare a tubului telescopului. Înainte de a atașa tubul optic, asigurați-vă că butoanele de blocare a declinației și ascensiunii drepte sunt strânse (Figura 2-17). Apoi, asigurați-vă că șuruburile de reglare a latitudinii (Figurile 1-1 & 1-2) sunt strânse. Acest lucru va asigura că montura nu se mișcă brusc în timp ce atașați tubul optic al telescopului. De asemenea, scoateți capacul obiectivului (refractor) sau capacul frontal (Newtonian). Pentru a monta tubul telescopului:

1. Scoateți hârtia de protecție care acoperă tubul optic. Va trebui să scoateți inelele tubului de pe 114 EQ Newtonian înainte de a scoate hârtia.
2. Slăbiți butonul de montare și șurubul de siguranță de montare de pe partea laterală a platformei de montare cu coadă de rândunică, astfel încât să nu iasă în platforma de montare.

3. Glisați bara de montare cu coadă de rândunică în adâncitura din partea de sus a platformei de montare.

4. Strângeți butonul de montare de pe platforma de montare cu coadă de rândunică pentru a menține telescopul în poziție.
5. Strângeți manual șurubul de siguranță al platformei de montare până când vârful atinge partea laterală a suportului de montare.

NOTĂ: Nu slăbiți niciodată niciunul dintre butoanele de pe tubul telescopului sau montură, altele decât butoanele R.A. și DEC.
Sugestie: Pentru o rigiditate maximă a telescopului și a monturii, asigurați-vă că butoanele/șuruburile care țin picioarele trepiedului de capul trepiedului sunt strânse.

Instalarea diagonalei și a ocularilor (refractor)

Diagonala este o prismă care deviază lumina în unghi drept față de calea luminii refractorului. Acest lucru vă permite să observați într-o poziție mai confortabilă decât dacă ați privi direct prin ea. Această diagonală este un model de imagine verticală care corectează imaginea pentru a fi cu capul în sus și orientată corect de la stânga la dreapta, ceea ce este mult mai ușor de utilizat pentru observarea terestră. De asemenea, diagonala poate fi rotită în orice poziție care vă este cea mai favorabilă. Pentru a instala diagonala și ocularele:

1. Introduceți butoiul mic al diagonalei în adaptorul ocular de 1,25" al tubului de focalizare de pe refractor – Figura 2-19. Asigurați-vă că cele două șuruburi de fixare de pe adaptorul ocular nu ies în tubul focalizatorului înainte de instalare și că capacul de protecție este scos de pe adaptorul ocular.

2. Puneți capătul butoiului cromat al unuia dintre oculare în diagonală și strângeți șurubul de fixare. Din nou, când faceți acest lucru, asigurați-vă că șurubul de fixare nu iese în diagonală înainte de a introduce ocularul.
3. Ocularele pot fi schimbate cu alte distanțe focale inversând procedura de la pasul 2 de mai sus.

Instalarea ocularilor pe Newtonieni

Ocularul (sau ocularul) este un element optic care mărește imaginea focalizată de telescop. Fără ocular, ar fi imposibil să utilizați telescopul vizual. Ocularele sunt denumite în mod obișnuit prin distanța focală și diametrul butoiului. Cu cât distanța focală este mai mare (adică, cu cât numărul este mai mare), cu atât este mai mică mărirea ocularului (adică, puterea). În general, veți folosi o putere scăzută spre moderată atunci când vizualizați. Pentru mai multe informații despre cum să determinați puterea, consultați secțiunea despre "Calcularea măririi". Ocularul se potrivește direct în focalizatorul Newtonianului. Pentru a atașa ocularele:

1. Asigurați-vă că șuruburile de fixare nu ies în tubul focalizatorului. Apoi, introduceți butoiul cromat al ocularilor în tubul de focalizare (scoateți mai întâi capacul de protecție al focalizatorului) și strângeți șuruburile de fixare.

2. Ocularul de 20 mm se numește ocular de erectare, deoarece corectează imaginea, astfel încât să fie cu capul în sus și corectată de la stânga la dreapta. Acest lucru face telescopul util pentru vizualizarea terestră.
3. Ocularele pot fi schimbate inversând procedura descrisă mai sus.

Mișcarea manuală a telescopului

Pentru a echilibra corect telescopul, va trebui să îl mutați manual în diferite porțiuni ale cerului pentru a observa diferite obiecte. Pentru a face ajustări brute, slăbiți ușor butoanele de blocare R.A. și Dec. și mutați telescopul în direcția dorită. Pentru a face ajustări fine, când butoanele sunt blocate, rotiți cablurile de mișcare lentă.
Atât axa R.A., cât și axa Dec. au butoane de blocare pentru a fixa fiecare axă a telescopului. Pentru a slăbi ambreiajele telescopului, deblocați butoanele de blocare.

Echilibrarea monturii în R.A.
Pentru a elimina stresul inutil asupra monturii, telescopul trebuie să fie echilibrat corect în jurul axei polare. În plus, o echilibrare adecvată este crucială pentru urmărirea precisă dacă se utilizează o unitate cu motor opțională. Pentru a echilibra montura:

1. Eliberați butonul de blocare R.A. (vezi figura 2-21) și poziționați telescopul într-o parte a monturii (asigurați-vă că butonul suportului de montare cu coadă de rândunică este strâns). Bara de contragreutate se va extinde orizontal pe partea opusă a monturii (vezi figura 2-22).

2. Eliberați telescopul — TREPTAT — pentru a vedea în ce direcție "se rostogolește" sau cade telescopul.
3. Slăbiți butonul de blocare a contragreutății de pe contragreutăți (una câte una).
4. Mutați contragreutățile într-un punct în care echilibrează telescopul (adică, rămâne staționar când butonul de blocare R.A. este eliberat).
5. Strângeți butoanele de blocare pentru a menține contragreutățile în poziție.

Echilibrarea monturii în Dec.
Telescopul trebuie, de asemenea, echilibrat pe axa de declinație pentru a preveni orice mișcare bruscă atunci când butonul de blocare Dec. (Fig. 2-21) este eliberat. Pentru a echilibra telescopul în Dec.:

1. Eliberați butonul de blocare R.A. și rotiți telescopul astfel încât să fie pe o parte a monturii (adică, așa cum este descris în secțiunea anterioară despre echilibrarea telescopului în R.A.).
2. Blocați butonul de blocare R.A. pentru a menține telescopul în poziție.
3. Eliberați butonul de blocare Dec. și rotiți telescopul până când tubul este paralel cu solul.

4. Eliberați tubul — TREPTAT — pentru a vedea în ce direcție se rotește în jurul axei de declinație. NU DAȚI DRUMUL COMPLET LA TUBUL TELESCOPULUI!
5. Pentru Newtonianul 130 EQ, slăbiți șuruburile care țin tubul telescopului în interiorul inelelor tubului și glisați telescopul fie înainte, fie înapoi până când rămâne staționar când butonul de blocare Dec. este eliberat. Pentru refractorul 90 EQ, slăbiți butonul de montare și șurubul de siguranță de pe suportul de montare cu coadă de rândunică (Figura 2-18) și glisați ușor tubul telescopului în ambele direcții până când rămâne staționar când butonul de blocare Dec. este eliberat.
6. Strângeți ferm șuruburile inelului tubului pentru a menține telescopul în poziție pe 130 EQ. Pentru 90 EQ, strângeți butonul de montare și apoi șurubul de siguranță de pe suportul de montare cu coadă de rândunică.

Ajustarea monturii ecuatoriale

Pentru ca o unitate cu motor să urmărească cu precizie, axa de rotație a telescopului trebuie să fie paralelă cu axa de rotație a Pământului, un proces cunoscut sub numele de aliniere polară. Alinierea polară se realizează NU prin mișcarea telescopului în R.A. sau Dec., ci prin ajustarea monturii pe verticală, ceea ce se numește altitudine. Această secțiune acoperă pur și simplu mișcarea corectă a telescopului în timpul procesului de aliniere polară. Procesul real de aliniere polară, adică alinierea axei de rotație a telescopului paralel cu cea a Pământului, este descris mai târziu în acest manual în secțiunea despre "Alinierea polară."

Ajustarea monturii în altitudine

• Pentru a regla latitudinea axei polare, slăbiți ușor șurubul frontal de reglare a latitudinii (șurub de blocare).

• Pentru a crește sau a micșora latitudinea axei polare, strângeți sau slăbiți șurubul frontal de reglare a latitudinii pentru a selecta latitudinea dorită. Apoi, strângeți bine șurubul frontal de reglare a latitudinii.

Reglarea latitudinii de pe montura AstroMaster are o rază de acțiune de la aproximativ 20° la 60°.
Cel mai bine este să faceți întotdeauna ajustări finale în altitudine prin mișcarea monturii împotriva gravitației (adică folosind șurubul posterior de reglare a latitudinii pentru a ridica montura). Pentru a face acest lucru, ar trebui să slăbiți ambele șuruburi de reglare a latitudinii și să împingeți manual partea frontală a monturii în jos cât de mult poate merge. Apoi strângeți șurubul posterior de reglare pentru a ridica montura la latitudinea dorită.

Noțiuni de bază despre telescop

Un telescop este un instrument care colectează și focalizează lumina. Natura designului optic determină modul în care este focalizată lumina. Unele telescoape, cunoscute sub numele de refractoare, folosesc lentile, iar alte telescoape, cunoscute sub numele de reflectoare (newtoniene), folosesc oglinzi.
Dezvoltat la începutul anilor 1600, refractorul este cel mai vechi design de telescop. El își derivă numele din metoda pe care o folosește pentru a focaliza razele de lumină incidente. Refractorul folosește o lentilă pentru a îndoi sau refracta razele de lumină incidente, de unde și numele (vezi Figura 3-1). Primele modele foloseau lentile cu un singur element. Cu toate acestea, lentila unică acționează ca o prismă și descompune lumina în culorile curcubeului, un fenomen cunoscut sub numele de aberație cromatică. Pentru a rezolva această problemă, a fost introdusă o lentilă cu două elemente, cunoscută sub numele de acromat. Fiecare element are un indice de refracție diferit, permițând focalizarea a două lungimi de undă diferite de lumină în același punct. Majoritatea lentilelor cu două elemente, de obicei fabricate din sticlă crown și flint, sunt corectate pentru lumina roșie și verde. Lumina albastră poate fi încă focalizată într-un punct ușor diferit.

Un reflector Newtonian folosește o singură oglindă concavă ca primară. Lumina intră în tub, deplasându-se către oglinda din capătul din spate. Acolo, lumina este îndoită înainte în tub către un singur punct, punctul său focal. Deoarece ați pune capul în fața telescopului pentru a privi imaginea cu un ocular ar împiedica reflectorul să funcționeze, o oglindă plată numită diagonală interceptează lumina și o îndreaptă spre partea laterală a tubului în unghi drept față de tub. Ocularul este plasat acolo pentru o vizualizare ușoară.
Telescoapele reflectoare newtoniene înlocuiesc lentilele grele cu oglinzi pentru a colecta și focaliza lumina, oferind o putere de colectare a luminii mult mai mare pentru banii cheltuiți. Deoarece calea luminii este interceptată și reflectată lateral, puteți avea distanțe focale de până la 1000 mm și totuși să vă bucurați de un telescop relativ compact și portabil. Un telescop reflector Newtonian oferă caracteristici atât de impresionante de colectare a luminii, încât puteți manifesta un interes serios pentru astronomia spațiului adânc chiar și cu un buget modest. Telescoapele reflectoare newtoniene necesită mai multă îngrijire și întreținere, deoarece oglinda primară este expusă la aer și praf. Cu toate acestea, acest mic dezavantaj nu împiedică popularitatea acestui tip de telescop printre cei care doresc un telescop economic, care poate rezolva în continuare obiecte slabe și îndepărtate.

Orientarea imaginii

Orientarea imaginii se schimbă în funcție de modul în care ocularul este introdus în telescop. Când se utilizează o diagonală stea cu refractoare, imaginea este cu partea dreaptă în sus, dar inversată de la stânga la dreapta (adică, imagine în oglindă). Dacă introduceți ocularul direct în focalizatorul unui refractor (adică, fără diagonală), imaginea este cu susul în jos și inversată de la stânga la dreapta (adică, inversată). Cu toate acestea, când utilizați refractorul AstroMaster și diagonala standard a imaginii verticale, imaginea este orientată corect în toate aspectele.
Reflectoarele newtoniene produc o imagine cu partea dreaptă în sus, dar imaginea va apărea rotită în funcție de locația suportului ocularului în raport cu solul. Cu toate acestea, prin utilizarea ocularului cu imagine verticală furnizat împreună cu AstroMaster Newtonians, imaginea este orientată corect.

Focalizarea

Pentru a focaliza telescopul refractor sau Newtonian, pur și simplu rotiți butonul de focalizare situat direct sub suportul ocularului (vezi figurile 1-1 și 1-2). Rotirea butonului în sensul acelor de ceasornic vă permite să vă concentrați asupra unui obiect care este mai departe decât cel pe care îl observați în prezent. Rotirea butonului în sens invers acelor de ceasornic vă permite să vă concentrați asupra unui obiect mai apropiat decât cel pe care îl observați în prezent.
Notă: Dacă purtați lentile de corecție (în special ochelari), este posibil să doriți să le scoateți atunci când observați cu un ocular atașat la telescop. Cu toate acestea, când utilizați o cameră, ar trebui să purtați întotdeauna lentile de corecție pentru a asigura cea mai clară focalizare posibilă. Dacă aveți astigmatism, lentilele de corecție trebuie purtate în permanență.

Alinierea lunetei de căutare

Star Pointer este cea mai rapidă și mai ușoară modalitate de a îndrepta telescopul exact către un obiect dorit de pe cer. Este ca și cum ați avea un indicator laser pe care îl puteți îndrepta direct spre cerul nopții. Star Pointer este un instrument de indicare cu zero mărire, care utilizează o fereastră de sticlă acoperită pentru a suprapune imaginea unui mic punct roșu pe cerul nopții. În timp ce țineți ambii ochi deschiși când vă uitați prin Star Pointer, pur și simplu mutați telescopul până când punctul roșu, văzut prin Star Pointer, se îmbină cu obiectul așa cum este văzut cu ochiul liber. Punctul roșu este produs de o diodă emițătoare de lumină (LED); nu este un fascicul laser și nu va deteriora fereastra de sticlă sau ochiul. Indicatorul stelar este alimentat de o baterie cu litiu de 3 volți cu durată lungă de viață (#CR1620) vezi Figura 3-4. Ca toate lunetele de căutare, Star Pointer trebuie să fie aliniat corect cu telescopul principal înainte de a putea fi utilizat. Procedura de aliniere se face cel mai bine noaptea, deoarece punctul LED va fi dificil de văzut în timpul zilei.

Pentru a alinia luneta de căutare Star Pointer:

1. Pentru a porni Star Pointer, rotiți comutatorul în poziția "on" (pornit) – vezi Figura 3-4.
2. Localizați o stea sau o planetă strălucitoare și centrați-o într-un ocular de putere mică din telescopul principal.
3. Cu ambii ochi deschiși, uitați-vă prin fereastra de sticlă la steaua de aliniere. Dacă Star Pointer este perfect aliniat, veți vedea punctul LED roșu suprapus peste steaua de aliniere. Dacă Star Pointer nu este aliniat, observați unde se află punctul roșu față de steaua strălucitoare.
4. Fără a muta telescopul principal, rotiți cele două șuruburi de reglare ale Star Pointer până când punctul roșu este direct deasupra stelei de aliniere. Experimentați pentru a vedea în ce direcție fiecare șurub mută punctul roșu.
5. Star Pointer este acum gata de utilizare. Opriți întotdeauna alimentarea după ce ați găsit un obiect. Acest lucru va prelungi durata de viață atât a bateriei, cât și a LED-ului.

Notă: Este posibil ca bateria să fie deja instalată. Dacă nu, deschideți compartimentul bateriei – vezi Figura 3-4 cu o monedă subțire sau o șurubelniță. Puneți bateria cu semnul "+" orientat în exterior. Apoi puneți compartimentul bateriei înapoi. Dacă vreodată trebuie să înlocuiți bateria, aceasta este o baterie cu litiu de 3 volți tip # CR 1620.
Comentariu: Luminozitatea LED-ului nu are o ajustare a luminozității. A fost proiectat să funcționeze în toate locațiile unde poate avea suficientă luminozitate pentru zonele urbane și totuși să nu fie prea luminos pentru utilizare în zonele rurale.

Calcularea mărirea

Puteți schimba puterea telescopului doar prin schimbarea ocularului. Pentru a determina mărirea telescopului, pur și simplu împărțiți distanța focală a telescopului la distanța focală a ocularului utilizat. În format ecuație, formula arată astfel:

Să presupunem, de exemplu, că utilizați ocularul de 20 mm care a venit cu telescopul. Pentru a determina mărirea, pur și simplu împărțiți distanța focală a telescopului (AstroMaster 90 EQ pentru acest exemplu are o distanță focală de 1000 mm) la distanța focală a ocularului, 20 mm. Împărțirea lui 1000 la 20 produce o mărire de 50 de puteri.
Deși puterea este variabilă, fiecare instrument sub ceruri medii are o limită a celei mai mari măriri utile. Regula generală este că 60 de puteri pot fi utilizate pentru fiecare inch de apertură. De exemplu, AstroMaster 90 EQ are 3,5" inci în diametru. Multiplicarea lui 3,5 cu 60 oferă o mărire maximă utilă de 210 puteri. Deși aceasta este mărirea maximă utilă, majoritatea observațiilor se fac în intervalul de 20 până la 35 de puteri pentru fiecare inch de apertură, care este de 70 până la 123 de ori pentru telescopul AstroMaster 90 EQ. Puteți determina mărirea pentru telescopul dvs. în același mod.

Determinarea câmpului vizual

Determinarea câmpului vizual este importantă dacă doriți să vă faceți o idee despre dimensiunea unghiulară a obiectului pe care îl observați. Pentru a calcula câmpul vizual real, împărțiți câmpul aparent al ocularului (furnizat de producătorul ocularului) la mărire. În format ecuație, formula arată astfel:

După cum puteți vedea, înainte de a determina câmpul vizual, trebuie să calculați mărirea. Folosind exemplul din secțiunea anterioară, putem determina câmpul vizual folosind același ocular de 20 mm care este furnizat standard cu telescopul AstroMaster 90 EQ. Ocularul de 20 mm are un câmp vizual aparent de 50°. Împărțiți 50° la mărire, care este de 50 de puteri. Aceasta produce un câmp real de 1,0°.
Pentru a converti grade în picioare la 1.000 de yarzi, ceea ce este mai util pentru observarea terestră, pur și simplu multiplicați cu 52,5. Continuând cu exemplul nostru, multiplicați câmpul unghiular de 1,0° cu 52,5. Aceasta produce o lățime liniară a câmpului de 53 de picioare la o distanță de o mie de yarzi.

Sugestii generale de observare

Când lucrați cu orice instrument optic, există câteva lucruri de reținut pentru a vă asigura că obțineți cea mai bună imagine posibilă.

• Nu vă uitați niciodată prin geamul ferestrei. Sticla găsită în ferestrele gospodăriilor este imperfectă optic și, ca urmare, poate varia în grosime de la o parte a ferestrei la alta. Această inconsecvență poate afecta și va afecta capacitatea de a focaliza telescopul. În majoritatea cazurilor, nu veți putea obține o imagine cu adevărat clară, în timp ce în unele cazuri, puteți vedea efectiv o imagine dublă.
• Nu vă uitați niciodată peste sau peste obiecte care produc unde de căldură. Aceasta include parcările asfaltate în zilele fierbinți de vară sau acoperișurile clădirilor.
• Cerul încețoșat, ceața și pâcla pot face, de asemenea, dificilă focalizarea atunci când vizualizați terestru. Cantitatea de detalii văzute în aceste condiții este mult redusă.
• Dacă purtați lentile de corecție (în special ochelari), este posibil să doriți să le scoateți atunci când observați cu un ocular atașat la telescop. Când utilizați o cameră, totuși, ar trebui să purtați întotdeauna lentile de corecție pentru a asigura cea mai clară focalizare posibilă. Dacă aveți astigmatism, lentilele de corecție trebuie purtate în permanență.

Elemente de bază în astronomie

Până în acest punct, acest manual a acoperit asamblarea și funcționarea de bază a telescopului dumneavoastră. Cu toate acestea, pentru a înțelege mai bine telescopul, trebuie să știți câte ceva despre cerul nopții. Această secțiune tratează astronomia observațională în general și include informații despre cerul nopții și alinierea polară.

Sistemul de coordonate cerești

Pentru a ajuta la găsirea obiectelor pe cer, astronomii folosesc un sistem de coordonate cerești similar cu sistemul nostru de coordonate geografice de aici de pe Pământ. Sistemul de coordonate cerești are poli, linii de longitudine și latitudine și un ecuator. În cea mai mare parte, acestea rămân fixe față de stelele de fundal.
Ecuatorul ceresc se întinde pe 360 de grade în jurul Pământului și separă emisfera cerească nordică de cea sudică. La fel ca ecuatorul Pământului, acesta are o valoare de zero grade. Pe Pământ, aceasta ar fi latitudinea. Cu toate acestea, pe cer, aceasta se numește declinație, sau DEC, pe scurt. Liniile de declinație sunt numite după distanța lor unghiulară deasupra și dedesubtul ecuatorului ceresc. Liniile sunt împărțite în grade, minute de arc și secunde de arc. Valorile declinației la sud de ecuator au un semn minus (-) în fața coordonatei, iar cele la nord de ecuatorul ceresc sunt fie necompletate (adică fără desemnare), fie precedate de un semn plus (+).
Echivalentul ceresc al longitudinii se numește ascensie dreaptă, sau A.R. pe scurt. La fel ca liniile de longitudine ale Pământului, acestea se întind de la pol la pol și sunt distanțate uniform la 15 grade. Deși liniile de longitudine sunt separate printr-o distanță unghiulară, ele sunt și o măsură a timpului. Fiecare linie de longitudine este la o oră distanță de următoarea. Deoarece Pământul se rotește o dată la fiecare 24 de ore, există 24 de linii în total. Ca rezultat, coordonatele A.R. sunt marcate în unități de timp. Începe cu un punct arbitrar din constelația Pești desemnat ca 0 ore, 0 minute, 0 secunde. Toate celelalte puncte sunt desemnate prin cât de departe (adică cât timp) rămân în urmă față de această coordonată după ce aceasta trece deasupra capului deplasându-se spre vest.

Mișcarea stelelor

Mișcarea zilnică a Soarelui pe cer este familiară chiar și celui mai ocazional observator. Această călătorie zilnică nu este Soarele în mișcare, așa cum credeau astronomii antici, ci rezultatul rotației Pământului. Rotația Pământului face, de asemenea, ca stelele să facă același lucru, trasând un cerc mare pe măsură ce Pământul finalizează o rotație. Dimensiunea căii circulare pe care o urmează o stea depinde de locul în care se află pe cer. Stelele apropiate de ecuatorul ceresc formează cele mai mari cercuri care răsar în est și apun în vest. Deplasându-se spre polul nord ceresc, punctul în jurul căruia stelele din emisfera nordică par să se rotească, aceste cercuri devin mai mici. Stelele aflate la latitudini cerești medii răsar în nord-est și apun în nord-vest. Stelele aflate la latitudini cerești mari sunt întotdeauna deasupra orizontului și se spune că sunt circumpolare, deoarece nu răsar și nu apun niciodată. Nu veți vedea niciodată stelele terminând un cerc complet, deoarece lumina soarelui din timpul zilei estompează lumina stelelor. Cu toate acestea, o parte din această mișcare circulară a stelelor din această regiune a cerului poate fi văzută prin configurarea unei camere pe un trepied și deschiderea obturatorului pentru câteva ore. Expunerea cronometrată va dezvălui semicercuri care se rotesc în jurul polului. (Această descriere a mișcărilor stelare se aplică și emisferei sudice, cu excepția faptului că toate stelele de la sud de ecuatorul ceresc se mișcă în jurul polului sud ceresc.)

Alinierea polară cu scala de latitudine

Cea mai simplă modalitate de a alinia polar un telescop este cu o scală de latitudine. Spre deosebire de alte metode care necesită să găsiți polul ceresc prin identificarea anumitor stele din apropierea acestuia, această metodă funcționează pe baza unei constante cunoscute pentru a determina cât de sus ar trebui să fie îndreptată axa polară. Montura AstroMaster CG-3 poate fi reglată de la aproximativ 20 la 60 de grade.

Constanta, menționată mai sus, este o relație între latitudinea dumneavoastră și distanța unghiulară a polului ceresc deasupra orizontului nordic (sau sudic). Distanța unghiulară de la orizontul nordic la polul nord ceresc este întotdeauna egală cu latitudinea dumneavoastră. Pentru a ilustra acest lucru, imaginați-vă că stați la polul nord, latitudinea +90°. Polul nord ceresc, care are o declinație de +90°, ar fi direct deasupra capului (adică 90 deasupra orizontului). Acum, să spunem că vă deplasați un grad spre sud — latitudinea dumneavoastră este acum +89° și polul ceresc nu mai este direct deasupra capului. S-a deplasat cu un grad mai aproape de orizontul nordic. Aceasta înseamnă că polul este acum la 89° deasupra orizontului nordic. Dacă vă deplasați încă un grad spre sud, se întâmplă același lucru. Ar trebui să călătoriți 70 de mile spre nord sau spre sud pentru a vă schimba latitudinea cu un grad. După cum puteți vedea din acest exemplu, distanța de la orizontul nordic la polul ceresc este întotdeauna egală cu latitudinea dumneavoastră.
Dacă observați din Los Angeles, care are o latitudine de 34°, atunci polul ceresc este la 34° deasupra orizontului nordic. Tot ceea ce face o scală de latitudine este să îndrepte axa polară a telescopului la elevația corectă deasupra orizontului nordic (sau sudic). Pentru a vă alinia telescopul:

1. Asigurați-vă că axa polară a monturii este orientată spre nord. Folosiți un punct de reper despre care știți că este orientat spre nord.
2. Nivelați trepiedul. Nivelarea trepiedului este necesară doar dacă utilizați această metodă de aliniere polară.
3. Reglați montura în altitudine până când indicatorul de latitudine indică latitudinea dumneavoastră. Deplasarea monturii afectează unghiul în care este îndreptată axa polară. Pentru informații specifice despre reglarea monturii ecuatoriale, vă rugăm să consultați secțiunea "Reglarea monturii".

Această metodă poate fi făcută la lumina zilei, eliminând astfel necesitatea de a bâjbâi pe întuneric. Deși această metodă NU vă pune direct pe pol, va limita numărul de corecții pe care le veți face atunci când urmăriți un obiect.

Îndreptarea spre Polaris

Această metodă utilizează Polaris ca indicator spre polul ceresc. Deoarece Polaris se află la mai puțin de un grad de polul ceresc, puteți pur și simplu să îndreptați axa polară a telescopului spre Polaris. Deși aceasta nu este în niciun caz o aliniere perfectă, vă aduce la mai puțin de un grad. Spre deosebire de metoda anterioară, aceasta trebuie făcută pe întuneric atunci când Polaris este vizibilă.

1. Configurați telescopul astfel încât axa polară să fie orientată spre nord.

2. Slăbiți butonul de ambreiaj Dec. și deplasați telescopul astfel încât tubul să fie paralel cu axa polară. Când se face acest lucru, cercul de setare a declinației va indica +90°. Dacă cercul de setare a declinației nu este aliniat, deplasați telescopul astfel încât tubul să fie paralel cu axa polară.
3. Reglați montura în altitudine și/sau azimut până când Polaris se află în câmpul vizual al căutătorului.

Rețineți, în timp ce aliniați polar, NU deplasați telescopul în A.R. sau DEC. Nu doriți să deplasați telescopul în sine, ci axa polară. Telescopul este folosit pur și simplu pentru a vedea unde este îndreptată axa polară.
La fel ca metoda anterioară, aceasta vă aduce aproape de pol, dar nu direct pe el. Următoarea metodă vă ajută să vă îmbunătățiți acuratețea pentru observații și fotografii mai serioase.

Găsirea polului nord ceresc

În fiecare emisferă, există un punct pe cer în jurul căruia par să se rotească toate celelalte stele. Aceste puncte se numesc poli cerești și sunt numite după emisfera în care se află. De exemplu, în emisfera nordică toate stelele se mișcă în jurul polului nord ceresc. Când axa polară a telescopului este îndreptată spre polul ceresc, aceasta este paralelă cu axa de rotație a Pământului.
Multe metode de aliniere polară necesită să știți cum să găsiți polul ceresc prin identificarea stelelor din zonă. Pentru cei din emisfera nordică, găsirea polului ceresc nu este prea dificilă. Din fericire, avem o stea cu ochiul liber la mai puțin de un grad distanță. Această stea, Polaris, este steaua finală din mânerul Ursei Mici. Deoarece Ursa Mică (numită tehnic Ursa Minor) nu este una dintre cele mai strălucitoare constelații de pe cer, poate fi dificil de localizat din zonele urbane. Dacă acesta este cazul, folosiți cele două stele finale din vasul Ursei Mari (stelele indicatoare). Trasați o linie imaginară prin ele spre Ursa Mică. Ele indică spre Polaris (vezi figura 4-5). Poziția Ursei Mari (Ursa Major) se schimbă în timpul anului și pe parcursul nopții (vezi figura 4-4). Când Ursa Mare este jos pe cer (adică lângă orizont), poate fi dificil de localizat. În aceste momente, căutați Cassiopeia (vezi figura 4-5). Observatorii din emisfera sudică nu sunt la fel de norocoși ca cei din emisfera nordică. Stelele din jurul polului sud ceresc nu sunt aproape la fel de strălucitoare ca cele din jurul nordului. Cea mai apropiată stea care este relativ strălucitoare este Sigma Octantis. Această stea se află chiar în limita ochiului liber (magnitudine 5,5) și se află la aproximativ 59 de minute de arc de pol.

Definiție: Polul nord ceresc este punctul din emisfera nordică în jurul căruia par să se rotească toate stelele. Omologul din emisfera sudică este denumit polul sud ceresc.

Alinierea polară în emisfera sudică

Alinierea polară la Polul Sud Celest (SCP) este puțin mai dificilă, deoarece nu există o stea foarte luminoasă aproape de acesta, așa cum este Polaris în NCP. Există diverse moduri de a alinia polar telescopul, iar pentru observarea ocazională, metodele de mai jos sunt adecvate și vă vor apropia rezonabil de SCP.

Alinierea polară cu scala de latitudine

Cea mai simplă modalitate de a alinia polar un telescop este cu o scală de latitudine. Spre deosebire de alte metode care necesită găsirea polului celest prin identificarea anumitor stele din apropierea acestuia, această metodă funcționează pe baza unei constante cunoscute pentru a determina cât de sus ar trebui să fie îndreptată axa polară.
Constanta, menționată mai sus, este o relație între latitudinea dvs. și distanța unghiulară pe care se află polul celest deasupra orizontului sudic. Distanța unghiulară de la orizontul sudic până la polul sud celest este întotdeauna egală cu latitudinea dvs. Pentru a ilustra acest lucru, imaginați-vă că stați la polul sud, latitudine -90°. Polul sud celest, care are o declinație de -90°, ar fi direct deasupra capului (adică, 90° deasupra orizontului). Acum, să spunem că vă deplasați cu un grad spre nord — latitudinea dvs. este acum -89° și polul celest nu mai este direct deasupra capului. S-a deplasat cu un grad mai aproape de orizontul sudic. Aceasta înseamnă că polul este acum la 89° deasupra orizontului sudic. Dacă vă deplasați cu un grad mai departe spre nord, se întâmplă din nou același lucru. Ar trebui să călătoriți 70 de mile spre nord sau spre sud pentru a vă schimba latitudinea cu un grad. După cum puteți vedea din acest exemplu, distanța de la orizontul sudic până la polul celest este întotdeauna egală cu latitudinea dvs.

Dacă observați din Sydney, care are o latitudine de -34°, atunci polul celest se află la 34° deasupra orizontului sudic. Tot ceea ce face o scală de latitudine este să îndrepte axa polară a telescopului la unghiul corect deasupra orizontului sudic. Pentru a alinia telescopul:

1. Asigurați-vă că axa polară a monturii este îndreptată spre sud. Folosiți un punct de reper pe care știți că este orientat spre sud.
2. Nivelați trepiedul. Nivelarea trepiedului este necesară numai dacă utilizați această metodă de aliniere polară.
3. Reglați montura în altitudine până când indicatorul de latitudine indică latitudinea dvs. Mișcarea monturii afectează unghiul în care este îndreptată axa polară. Pentru informații specifice despre reglarea monturii ecuatoriale, vă rugăm să consultați secțiunea "Reglarea monturii" din manualul telescopului.
4. Dacă cele de mai sus sunt făcute corect, ar trebui să puteți observa în apropierea polului prin intermediul lunetei de căutare și al unui ocular de putere mică.

Această metodă se poate face la lumina zilei, eliminând astfel necesitatea de a bâjbâi pe întuneric. Deși această metodă NU vă plasează direct pe pol, aceasta va limita numărul de corecții pe care le veți face atunci când urmăriți un obiect.

Îndreptarea către Sigma Octantis

Această metodă utilizează Sigma Octantis ca punct de reper către polul celest. Deoarece Sigma Octantis este la aproximativ 1° de polul sud celest, puteți pur și simplu să îndreptați axa polară a telescopului către Sigma Octantis. Deși aceasta nu este deloc o aliniere perfectă, vă aduce totuși la un grad. Spre deosebire de metoda anterioară, aceasta trebuie făcută pe întuneric, când Sigma Octantis este vizibilă. Sigma Octantis are o magnitudine de 5,5 și poate fi dificil de văzut, iar un binoclu poate fi de ajutor, precum și luneta de căutare.

1. Configurați telescopul astfel încât axa polară să fie îndreptată spre sud.
2. Slăbiți butonul de ambreiaj DEC și mișcați telescopul astfel încât tubul să fie paralel cu axa polară. Când se face acest lucru, cercul de setare a declinației va indica 90°. Dacă cercul de setare a declinației nu este aliniat, mișcați telescopul astfel încât tubul să fie paralel cu axa polară.
3. Reglați montura în altitudine și/sau azimut până când Sigma Octantis se află în câmpul vizual al lunetei de căutare.
4. Dacă cele de mai sus sunt făcute corect, ar trebui să puteți observa în apropierea polului prin intermediul lunetei de căutare și al unui ocular de putere mică.

Rețineți, în timp ce aliniați polar, NU mișcați telescopul în R.A. sau DEC. Nu doriți să mișcați telescopul în sine, ci axa polară. Telescopul este folosit pur și simplu pentru a vedea unde este îndreptată axa polară.
Ca și metoda anterioară, aceasta vă apropie de pol, dar nu direct pe el.

Găsirea Polului Sud Celest (SCP)

Această metodă vă ajută să vă îmbunătățiți alinierea polară și vă apropie mai mult de pol decât metodele de mai sus. Acest lucru vă va îmbunătăți acuratețea pentru observații și fotografii mai serioase.
În fiecare emisferă, există un punct pe cer în jurul căruia par să se rotească toate celelalte stele. Aceste puncte se numesc poli celesti și sunt numite după emisfera în care se află. De exemplu, în emisfera sudică, toate stelele se mișcă în jurul polului sud celest. Când axa polară a telescopului este îndreptată spre polul celest, aceasta este paralelă cu axa de rotație a Pământului.
Multe metode de aliniere polară necesită să știți cum să găsiți polul celest prin identificarea stelelor din zonă. Observatorii din emisfera sudică nu sunt la fel de norocoși ca cei din emisfera nordică. Stelele din jurul polului sud celest nu sunt aproape la fel de luminoase ca cele din jurul polului nord celest. Cea mai apropiată stea care este relativ luminoasă este Sigma Octantis. Această stea se află chiar în limita ochiului liber (magnitudine 5,5) și se află la aproximativ 1° de polul sud celest, dar poate fi dificil de localizat.

Prin urmare, cu această metodă, veți folosi modele de stele pentru a găsi polul sud celest. Trasați o linie imaginară spre SCP prin Alpha Crucis și Beta Crucis (care se află în Crucea Sudului). Trasați o altă linie imaginară spre SCP într-un unghi drept față de o linie care conectează Alpha Centauri și Beta Centauri. Intersecția acestor două linii imaginare vă va indica apropierea de polul sud celest.

Metoda de aliniere polară prin deriva de declinație

Această metodă de aliniere polară vă permite să obțineți cea mai precisă aliniere pe polul celest și este necesară dacă doriți să faceți astrofotografie de lungă durată a cerului adânc prin telescop. Pentru a putea face acest tip de astrofotografie, veți avea nevoie, de asemenea, de o unitate cu motor opțională și alte accesorii de astrofotografie. Metoda de deriva de declinație necesită monitorizarea derivei stelelor selectate. Deriva fiecărei stele vă spune cât de departe este îndreptată axa polară de adevăratul pol celest și în ce direcție. Deși deriva de declinație este simplă și directă, necesită mult timp și răbdare pentru a fi finalizată la prima încercare. Metoda de deriva de declinație ar trebui făcută după ce a fost finalizată oricare dintre metodele menționate anterior.
Pentru a utiliza această metodă de aliniere polară în emisfera sudică, direcția derivei descrisă mai jos este inversată atât pentru R.A., cât și pentru DEC.
Pentru a efectua metoda de deriva de declinație, trebuie să alegeți două stele luminoase. Una ar trebui să fie lângă orizontul estic, iar una spre sud, lângă meridian. Ambele stele ar trebui să fie aproape de ecuatorul celest (adică, 0° declinație). Veți monitoriza deriva fiecărei stele pe rând și numai în declinație. În timp ce monitorizați o stea pe meridian, este dezvăluită orice dezaliniere în direcția est-vest. În timp ce monitorizați o stea lângă orizontul est/vest, este dezvăluită orice dezaliniere în direcția nord-sud. Este util să aveți un ocular cu reticul iluminat pentru a vă ajuta să recunoașteți orice derivă. Pentru o aliniere foarte apropiată, se recomandă și o lentilă Barlow, deoarece aceasta mărește mărirea și dezvăluie orice derivă mai rapid. Când vă uitați spre sud, introduceți diagonala astfel încât ocularul să fie îndreptat în sus. Introduceți ocularul cu fir în cruce și aliniați firele în cruce astfel încât unul să fie paralel cu axa de declinație, iar celălalt să fie paralel cu axa de ascensie dreaptă. Mișcați telescopul manual în R.A. și DEC pentru a verifica paralelismul.
Mai întâi, alegeți steaua dvs. lângă locul unde se întâlnesc ecuatorul celest și meridianul. Steaua ar trebui să se afle la aproximativ 1/2 oră de meridian și la cinci grade de ecuatorul celest. Centrați steaua în câmpul vizual al telescopului și monitorizați deriva în declinație.

• Dacă steaua se deplasează spre sud, axa polară este prea departe spre est.
• Dacă steaua se deplasează spre nord, axa polară este prea departe spre vest.

Efectuați ajustările corespunzătoare la axa polară pentru a elimina orice derivă. Odată ce ați eliminat toată deriva, treceți la steaua de lângă orizontul estic. Steaua ar trebui să fie la 20 de grade deasupra orizontului și la cinci grade de ecuatorul celest.

• Dacă steaua se deplasează spre sud, axa polară este prea joasă.
• Dacă steaua se deplasează spre nord, axa polară este prea sus.

Din nou, efectuați ajustările corespunzătoare la axa polară pentru a elimina orice derivă. Din păcate, ultimele ajustări interacționează cu ajustările anterioare foarte ușor. Așadar, repetați din nou procesul pentru a îmbunătăți acuratețea verificând ambele axe pentru o derivă minimă. Odată ce deriva a fost eliminată, telescopul este aliniat foarte precis. Acum puteți face astrofotografie de lungă durată a cerului adânc cu focalizare primară pentru perioade lungi de timp.
NOTĂ: Dacă orizontul estic este blocat, puteți alege o stea lângă orizontul vestic, dar trebuie să inversați direcția erorii polare înalte/joase.

Alinierea cercurilor de setare

Înainte de a putea folosi cercurile de setare pentru a găsi obiecte pe cer, trebuie să aliniați cercul de setare R.A., care este incrementat în minute. Cercul de setare a declinației este scalat în grade și este setat din fabrică și nu ar trebui să necesite ajustări. Pe cercul de setare R.A. există două seturi de numere pe cadran – unul pentru emisfera nordică (sus) și unul pentru emisfera sudică (jos).
Pentru a alinia cercul de setare R.A., va trebui să cunoașteți numele câtorva dintre cele mai luminoase stele de pe cer. Dacă nu le cunoașteți, le puteți învăța folosind Celestron Sky Maps (#93722) sau consultând o revistă de astronomie actuală.
Pentru a alinia cercul de setare R.A.:

1. Localizați o stea luminoasă lângă ecuatorul celest. Cu cât sunteți mai departe de polul celest, cu atât va fi mai bună citirea dvs. pe cercul de setare R.A. Steaua pe care o alegeți pentru a alinia cercul de setare ar trebui să fie una luminoasă ale cărei coordonate sunt cunoscute și ușor de căutat.
2. Centrați steaua în luneta de căutare.
3. Uitați-vă prin telescopul principal și vedeți dacă steaua se află în câmpul vizual. Dacă nu, găsiți-o și centrați-o.
4. Căutați coordonatele stelei.
5. Rotiți cercul până când coordonata corectă se aliniază cu indicatorul R.A. Cercul de setare R.A. ar trebui să se rotească liber.

NOTĂ: Deoarece cercul de setare R.A. NU se mișcă pe măsură ce telescopul se mișcă în R.A., cercul de setare trebuie aliniat de fiecare dată când doriți să-l utilizați pentru a găsi un obiect. Cu toate acestea, nu trebuie să utilizați o stea de fiecare dată. În schimb, puteți utiliza coordonatele obiectului pe care îl observați în prezent.
Odată ce cercurile sunt aliniate, le puteți folosi pentru a găsi orice obiecte cu coordonate cunoscute. Acuratețea cercurilor dvs. de setare este direct legată de acuratețea alinierii dvs. polare.

1. Selectați un obiect de observat. Utilizați o hartă stelară sezonieră pentru a vă asigura că obiectul pe care l-ați ales este deasupra orizontului. Pe măsură ce vă familiarizați mai mult cu cerul nopții, acest lucru nu va mai fi necesar.
2. Căutați coordonatele într-un atlas stelar sau într-o carte de referință.
3. Țineți telescopul și eliberați butonul de blocare Dec.
4. Mișcați telescopul în declinație până când indicatorul indică coordonata corectă de declinație.
5. Blocați butonul de blocare Dec. pentru a împiedica mișcarea telescopului.
6. Țineți telescopul și eliberați butonul de blocare R.A.
7. Mișcați telescopul în R.A. până când indicatorul indică coordonata corectă.
8. Blocați butonul de blocare R.A. pentru a împiedica alunecarea telescopului în R.A.
9. Uitați-vă prin luneta de căutare pentru a vedea dacă ați localizat obiectul și centrați obiectul în luneta de căutare.
10. Uitați-vă în optica principală și obiectul ar trebui să fie acolo. Pentru unele dintre obiectele mai slabe, este posibil să nu le puteți vedea în luneta de căutare. Când se întâmplă acest lucru, este o idee bună să aveți o hartă stelară a zonei, astfel încât să puteți "sări de la o stea la alta" prin câmpul vizual până la ținta dvs.
11. Acest proces poate fi repetat pentru fiecare obiect pe parcursul oricărei nopți.

Acționare motorizată

Pentru a permite urmărirea obiectelor cerești, Celestron oferă o acționare cu motor de curent continuu cu o singură axă pentru montura ecuatorială AstroMaster. Odată aliniată polar, acționarea motorizată va urmări cu precizie obiectele în Ascensia Dreaptă pe măsură ce se deplasează pe cer. Vor fi necesare doar ajustări minore în Declinație pentru a menține obiectele cerești centrate în ocular pentru perioade lungi de timp. Modelele # 21069 și # 31051 vin standard cu această acționare motorizată și este atașată la montură, dar va trebui să o scoateți pentru a instala bateria (scoateți acționarea motorizată inversând instrucțiunile de instalare și instalați bateria conform informațiilor de mai jos și apoi reinstalați acționarea motorizată). Acționarea motorizată este vândută ca accesoriu opțional (Model # 93514) pentru alte modele.
Instalarea acționării motorizate – pentru cei care o achiziționează ca accesoriu opțional.
Acționarea motorizată se atașează la montura ecuatorială AstroMaster printr-un cuplaj flexibil care se montează pe arborele de mișcare lentă R.A. și un suport de motor care ține motorul în poziție. Pentru a instala acționarea motorizată, consultați descrierea și fotografiile de mai jos:

1. Asigurați-vă că cablul de mișcare lentă R.A. este atașat la arborele R.A. opus scării de latitudine.
2. Scoateți șurubul cu cap Allen situat pe partea laterală a arborelui polar.
3. Glisați capătul deschis al cuplajului flexibil al motorului peste arborele R.A. Asigurați-vă că șurubul de pe cuplajul flexibil al motorului este poziționat deasupra porțiunii plate a arborelui R.A.
4. Strângeți șurubul cuplajului motorului cu o șurubelniță cu cap plat.
5. Rotiți motorul pe arbore până când decupajul cu fante de pe suportul motorului se aliniază cu orificiul filetat din centrul axei de pivotare a latitudinii monturii.
6. Așezați șurubul cu cap Allen prin suportul motorului și înfiletați-l în orificiul de pe partea laterală a axei de pivotare. Apoi, strângeți șurubul cu o cheie Allen.

Operarea acționării motorizate
Acționarea motorizată este alimentată de o baterie alcalină de 9 volți. Aceasta poate alimenta acționarea până la 40 de ore, în funcție de setarea vitezei motorului și de temperatura ambiantă. Pentru a instala bateria, deșurubați cele două șuruburi de montare – Figura 4-11. Scoateți placa panoului de control de pe ansamblul motorului și apoi scoateți suportul motorului de pe motor. Apoi, veți putea ajunge la bateria conectată la cabluri pentru instalare sau înlocuire. În cele din urmă, inversați toți pașii pentru a remonta acționarea motorizată pe montură.

Acționarea motorizată este echipată cu un regulator de viteză (în Figura 4-11 este deasupra șurubului de montare) care permite acționării motorizate să urmărească la o viteză mai mare sau mai mică. Acest lucru este util atunci când observați obiecte non-stelare, cum ar fi luna sau Soarele, care se deplasează cu o viteză ușor diferită de cea a stelelor. Pentru a schimba viteza motorului, glisați comutatorul Pornit/Oprit în poziția "ON" (PORNIT), iar indicatorul luminos roșu de alimentare se va aprinde. Apoi, rotiți butonul regulatorului de viteză în sensul acelor de ceasornic pentru a crește viteza motorului și în sens invers acelor de ceasornic pentru a reduce viteza.
Pentru a determina viteza corectă, telescopul trebuie să fie aliniat polar aproximativ. Găsiți o stea pe ecuatorul ceresc (aprox. 0° declinație) și centrați-o într-un ocular cu putere mică. Porniți acționarea și lăsați telescopul să urmărească timp de 1 sau 2 minute. Dacă după câteva minute, steaua derivă spre vest, motorul urmărește prea încet și ar trebui să creșteți viteza motorului. Dacă steaua derivă spre est, atunci reduceți viteza motorului. Repetați acest proces până când steaua rămâne centrată în ocular timp de câteva minute. Nu uitați să ignorați orice derivă a stelei în declinație.
Acționarea are, de asemenea, un comutator "N/S" (N/S) care trebuie setat dacă funcționează în emisfera nordică sau sudică.

Observarea cerească

Cu telescopul dvs. configurat, sunteți gata să îl utilizați pentru observare. Această secțiune acoperă sfaturi de observare vizuală atât pentru sistemul solar, cât și pentru obiectele de pe cerul adânc, precum și condițiile generale de observare care vă vor afecta capacitatea de a observa.

Observarea Lunii

Adesea, este tentant să te uiți la Lună când este plină. În acest moment, fața pe care o vedem este complet iluminată și lumina ei poate fi copleșitoare. În plus, în timpul acestei faze se poate observa un contrast redus sau deloc.
Unul dintre cele mai bune momente pentru a observa Luna este în timpul fazelor sale parțiale (în jurul momentului primului sau al treilea pătrar). Umbrele lungi dezvăluie o cantitate mare de detalii pe suprafața lunară. La putere mică, veți putea vedea cea mai mare parte a discului lunar dintr-o dată. Schimbați cu oculare opționale pentru o putere (mărire) mai mare pentru a vă concentra pe o zonă mai mică.

Sfaturi pentru observarea Lunii
Pentru a crește contrastul și a scoate în evidență detaliile de pe suprafața lunară, utilizați filtre opționale. Un filtru galben funcționează bine pentru a îmbunătăți contrastul, în timp ce un filtru cu densitate neutră sau polarizant va reduce luminozitatea generală a suprafeței și strălucirea.

Observarea planetelor

Alte ținte fascinante includ cele cinci planete vizibile cu ochiul liber. Puteți vedea cum Venus trece prin fazele sale asemănătoare Lunii. Marte poate dezvălui o serie de detalii de suprafață și una, dacă nu ambele, calote polare. Veți putea vedea centurile de nori ale lui Jupiter și marea Pată Roșie (dacă este vizibilă în momentul în care observați). În plus, veți putea vedea și lunile lui Jupiter în timp ce orbitează planeta gigant. Saturn, cu frumoasele sale inele, este ușor vizibil la putere moderată.

Sfaturi pentru observarea planetelor

• Amintiți-vă că, de obicei, condițiile atmosferice sunt factorul limitativ în ceea ce privește cantitatea de detalii planetare care vor fi vizibile. Așadar, evitați să observați planetele când sunt jos la orizont sau când sunt direct deasupra unei surse de căldură radiantă, cum ar fi un acoperiș sau un coș de fum. Consultați secțiunea "Condiții de vizibilitate" de mai târziu în această secțiune.
• Pentru a crește contrastul și a scoate în evidență detaliile de pe suprafața planetară, încercați să utilizați filtrele pentru oculare Celestron.

Observarea Soarelui

Deși este trecută cu vederea de mulți astronomi amatori, observarea solară este atât plină de satisfacții, cât și distractivă. Cu toate acestea, deoarece Soarele este atât de luminos, trebuie luate măsuri speciale de precauție atunci când ne observăm steaua, pentru a nu vă deteriora ochii sau telescopul.
Pentru o vizualizare solară sigură, utilizați un filtru solar care reduce intensitatea luminii solare, făcând-o sigură pentru vizualizare. Cu un filtru, puteți vedea petele solare pe măsură ce se deplasează pe discul solar și faculele, care sunt pete luminoase văzute lângă marginea Soarelui.

• Cel mai bun moment pentru a observa Soarele este dimineața devreme sau după-amiaza târziu, când aerul este mai răcoros.
• Pentru a centra Soarele fără a vă uita în ocular, urmăriți umbra tubului telescopului până când formează o umbră circulară.

Observarea obiectelor de pe cerul adânc

Obiectele de pe cerul adânc sunt pur și simplu acele obiecte din afara granițelor sistemului nostru solar. Acestea includ roiuri de stele, nebuloase planetare, nebuloase difuze, stele duble și alte galaxii din afara propriei noastre Căi Lactee. Majoritatea obiectelor de pe cerul adânc au o dimensiune unghiulară mare. Prin urmare, puterea mică până la moderată este tot ce aveți nevoie pentru a le vedea. Vizual, acestea sunt prea slabe pentru a dezvălui oricare dintre culorile văzute în fotografiile cu expunere lungă. În schimb, ele apar alb-negru. Și, din cauza luminozității lor reduse a suprafeței, ar trebui observate dintr-o locație cu cer întunecat. Poluarea luminoasă din jurul zonelor urbane mari spală majoritatea nebuloaselor, făcându-le dificil, dacă nu imposibil, de observat. Filtrele de reducere a poluării luminoase ajută la reducerea luminozității de fundal a cerului, crescând astfel contrastul.

Condiții de vizibilitate

Condițiile de vizibilitate afectează ceea ce puteți vedea prin telescop în timpul unei sesiuni de observare. Condițiile includ transparența, iluminarea cerului și vizibilitatea. Înțelegerea condițiilor de vizibilitate și a efectului pe care îl au asupra observării vă va ajuta să profitați la maximum de telescopul dvs.

Transparența
Transparența este claritatea atmosferei, care este afectată de nori, umiditate și alte particule din aer. Nori cumulus groși sunt complet opaci, în timp ce cirrus pot fi subțiri, permițând trecerea luminii de la cele mai strălucitoare stele. Cerurile cețoase absorb mai multă lumină decât cerurile senine, făcând obiectele mai slabe mai greu de văzut și reducând contrastul pe obiectele mai strălucitoare. Aerosolii ejectați în atmosfera superioară de erupțiile vulcanice afectează, de asemenea, transparența. Condițiile ideale sunt atunci când cerul nopții este negru ca cerneala.

Iluminarea cerului
Luminozitatea generală a cerului cauzată de Lună, aurore, strălucirea naturală a aerului și poluarea luminoasă afectează foarte mult transparența. Deși nu este o problemă pentru stelele și planetele mai strălucitoare, cerurile luminoase reduc contrastul nebuloaselor extinse, făcându-le dificil, dacă nu imposibil, de văzut. Pentru a maximiza observarea, limitați vizualizarea cerului adânc la nopțile fără lună, departe de cerurile poluate de lumină găsite în jurul zonelor urbane majore. Filtrele LPR îmbunătățesc vizualizarea cerului adânc din zonele poluate de lumină, blocând lumina nedorită, transmițând în același timp lumina de la anumite obiecte de pe cerul adânc. Pe de altă parte, puteți observa planetele și stelele din zonele poluate de lumină sau când Luna este afară.

Vizibilitatea
Condițiile de vizibilitate se referă la stabilitatea atmosferei și afectează în mod direct cantitatea de detalii fine văzute în obiectele extinse. Aerul din atmosfera noastră acționează ca o lentilă care îndoaie și distorsionează razele de lumină care vin. Cantitatea de îndoire depinde de densitatea aerului. Straturile cu temperaturi variabile au densități diferite și, prin urmare, îndoaie lumina diferit. Razele de lumină de la același obiect ajung ușor deplasate, creând o imagine imperfectă sau pătată. Aceste perturbări atmosferice variază din când în când și de la un loc la altul. Dimensiunea parcelelor de aer în comparație cu apertura dvs. determină calitatea "vizibilității". În condiții bune de vizibilitate, detaliile fine sunt vizibile pe planetele mai strălucitoare, cum ar fi Jupiter și Marte, iar stelele sunt imagini precise. În condiții slabe de vizibilitate, imaginile sunt neclare și stelele apar ca niște pete.
Condițiile descrise aici se aplică atât observațiilor vizuale, cât și fotografice.

Condițiile de vizibilitate afectează în mod direct calitatea imaginii. Aceste desene reprezintă o sursă punctuală (adică, stea) în condiții proaste de vizibilitate (stânga) până la condiții excelente (dreapta). Cel mai adesea, condițiile de vizibilitate produc imagini care se situează undeva între aceste două extreme.

Astrofotografie

Seria de telescoape AstroMaster a fost concepută pentru observarea vizuală. După ce vă uitați o vreme la cerul nopții, poate doriți să încercați să-l fotografiați. Există mai multe forme de fotografie posibile cu telescopul dvs. pentru activități celestiale, precum și terestre. Mai jos este doar o discuție foarte scurtă despre unele dintre metodele de fotografie disponibile și vă sugerez să căutați diverse cărți pentru informații detaliate despre subiect.
Ca minimum, veți avea nevoie de o cameră digitală sau de o cameră SLR de 35 mm. Atașați camera la telescop cu:

• Cameră digitală - veți avea nevoie de adaptorul universal pentru cameră digitală (# 93626). Adaptorul permite montarea rigidă a camerei atât pentru fotografie terestră, cât și pentru astrofotografie cu focalizare primară.
• Cameră SLR de 35 mm - va trebui să scoateți obiectivul de pe cameră și să atașați un inel T pentru marca specifică a camerei dvs. Apoi, veți avea nevoie de un adaptor T (# 93625) pentru a atașa un capăt la inelul T și celălalt capăt la tubul de focalizare al telescopului. Telescopul dvs. este acum obiectivul camerei. Puteți adapta, de asemenea, 90 EQ folosind filetele T ale adaptorului pentru ocular (Figura 2-19) unde inelul T se va fileta în loc să utilizați adaptorul T (# 93625).

Fotografie cu focalizare primară cu expunere scurtă

Fotografia cu focalizare primară cu expunere scurtă este cea mai bună modalitate de a începe să fotografiați obiecte cerești. Se face prin atașarea camerei la telescop așa cum este descris în paragraful de mai sus. Câteva puncte de reținut:

• Aliniați polar telescopul și porniți unitatea cu motor opțională pentru urmărire.
• Puteți fotografia Luna, precum și planetele mai strălucitoare. Va trebui să experimentați cu diverse setări și timpi de expunere. Puteți obține multe informații din manualul de instrucțiuni al camerei dvs., care poate suplimenta ceea ce puteți găsi în cărți detaliate despre subiect.
• Faceți fotografia dintr-un loc de observare cu cer întunecat, dacă este posibil.

Fotografie piggyback

Doar pentru telescopul Newtonian 130 EQ, fotografia piggyback se face cu o cameră și obiectivul său normal care stă deasupra telescopului. Prin această metodă puteți surprinde constelații întregi și puteți înregistra nebuloase la scară largă. Atașați camera la șurubul adaptorului piggyback (Figura 6-1) situat în partea de sus a inelului de montare a tubului (camera dvs. va avea o gaură filetată în partea de jos pentru a se potrivi cu acest șurub). Va trebui să aliniați polar telescopul și să porniți unitatea cu motor opțională pentru urmărire.

Fotografie planetară și lunară cu imagini speciale

În ultimii câțiva ani, a evoluat o nouă tehnologie care face ca realizarea de imagini superbe ale planetelor și ale lunii să fie relativ ușoară, iar rezultatele sunt cu adevărat uimitoare. Celestron oferă NexImage (# 93712), care este o cameră specială și include software pentru procesarea imaginii. Puteți surprinde imagini planetare în prima seară, care rivalizează cu ceea ce făceau profesioniștii cu telescoape mari în urmă cu câțiva ani.

Imagistica CCD pentru obiecte de pe cerul adânc

Camere speciale au fost dezvoltate pentru realizarea de imagini ale obiectelor de pe cerul adânc. Acestea au evoluat în ultimii câțiva ani pentru a deveni mult mai economice, iar amatorii pot face imagini fantastice. Au fost scrise mai multe cărți despre cum să obțineți cele mai bune imagini posibile. Tehnologia continuă să evolueze cu produse mai bune și mai ușor de utilizat pe piață.

Fotografie terestră

Telescopul dvs. este un obiectiv teleobiectiv excelent pentru fotografia terestră (terestră). Puteți face imagini cu diverse priveliști pitorești, viață sălbatică, natură și aproape orice. Va trebui să experimentați cu focalizarea, vitezele etc. pentru a obține cea mai bună imagine dorită. Vă puteți adapta camera conform instrucțiunilor din partea de sus a acestei pagini.

Întreținerea telescopului

Deși telescopul dumneavoastră necesită o întreținere redusă, există câteva lucruri de reținut care vor asigura funcționarea optimă a telescopului dumneavoastră.

Îngrijirea și curățarea opticii

Ocazional, praful și/sau umezeala se pot acumula pe lentila obiectivului sau pe oglinda primară, în funcție de tipul de telescop pe care îl aveți. Trebuie acordată o atenție deosebită la curățarea oricărui instrument, pentru a nu deteriora optica.
Dacă praful s-a acumulat pe optică, îndepărtați-l cu o perie (din păr de cămilă) sau cu o cutie de aer comprimat. Pulverizați într-un unghi față de suprafața sticlei timp de aproximativ două până la patru secunde. Apoi, utilizați o soluție optică de curățare și hârtie de șervețel albă pentru a îndepărta orice resturi rămase. Aplicați soluția pe șervețel și apoi aplicați șervețelul pe optică. Mișcările cu presiune scăzută ar trebui să meargă de la centrul lentilei (sau al oglinzii) până la porțiunea exterioară. NU frecați în cercuri!
Puteți utiliza un produs de curățare a lentilelor fabricat comercial sau vă puteți prepara propriul produs. O soluție bună de curățare este alcoolul izopropilic amestecat cu apă distilată. Soluția trebuie să fie 60% alcool izopropilic și 40% apă distilată. Sau, se poate folosi săpun lichid de vase diluat cu apă (câteva picături la un litru de apă).
Ocazional, este posibil să aveți parte de acumularea de rouă pe optica telescopului dumneavoastră în timpul unei sesiuni de observare. Dacă doriți să continuați observarea, roua trebuie îndepărtată, fie cu un uscător de păr (la setarea joasă), fie îndreptând telescopul spre sol până când roua s-a evaporat.
Dacă umezeala se condensează pe interiorul opticii, scoateți accesoriile din telescop. Așezați telescopul într-un mediu fără praf și îndreptați-l în jos. Acest lucru va îndepărta umezeala din tubul telescopului.
Pentru a minimiza nevoia de a vă curăța telescopul, înlocuiți toate capacele lentilelor odată ce ați terminat de utilizat. Deoarece celulele NU sunt sigilate, capacele trebuie plasate peste orificii atunci când nu sunt utilizate. Acest lucru va împiedica contaminanții să intre în tubul optic.
Ajustările interne și curățarea trebuie efectuate numai de departamentul de reparații Celestron. Dacă telescopul dumneavoastră are nevoie de curățare internă, vă rugăm să sunați la fabrică pentru un număr de autorizare de returnare și o ofertă de preț.

Colimarea unui Newtonian

Performanța optică a majorității telescoapelor reflectorizante Newtoniene poate fi optimizată prin recolimarea (alinierea) opticii telescopului, după cum este necesar. A colima telescopul înseamnă pur și simplu a aduce elementele optice în echilibru. O colimare slabă va duce la aberații și distorsiuni optice.
Înainte de a vă colima telescopul, acordați-vă timp pentru a vă familiariza cu toate componentele sale. Oglinda primară este oglinda mare din capătul din spate al tubului telescopului. Această oglindă este ajustată prin slăbirea și strângerea celor trei șuruburi, plasate la o distanță de 120 de grade, la capătul tubului telescopului. Oglinda secundară (oglinda mică, eliptică de sub focalizator, din fața tubului) are, de asemenea, trei șuruburi de reglare; veți avea nevoie de instrumente opționale (descrise mai jos) pentru a efectua colimarea. Pentru a determina dacă telescopul dumneavoastră are nevoie de colimare, îndreptați mai întâi telescopul spre un perete luminos sau spre cerul albastru afară.

Alinierea oglinzii secundare

Următoarele descriu procedura de colimare pe timp de zi a telescopului dumneavoastră folosind instrumentul opțional de colimare Newtonian (#94183) oferit de Celestron. Pentru a colima telescopul fără instrumentul de colimare, citiți secțiunea următoare despre colimarea stelelor pe timp de noapte. Pentru o colimare foarte precisă, se oferă ocularul opțional de colimare de 1 ¼" (# 94182).
Dacă aveți un ocular în focalizator, scoateți-l. Introduceți complet tubul focalizator, folosind butoanele de focalizare, până când tubul său argintiu nu mai este vizibil. Vă veți uita prin focalizator la o reflexie a oglinzii secundare, proiectată de la oglinda primară. În timpul acestui pas, ignorați reflexia siluetată de la oglinda primară. Introduceți capacul de colimare în focalizator și uitați-vă prin el. Cu focalizarea trasă până la capăt, ar trebui să puteți vedea întreaga oglindă primară reflectată în oglinda secundară. Dacă oglinda primară nu este centrată în oglinda secundară, reglați șuruburile oglinzii secundare prin strângerea și slăbirea alternativă a acestora până când periferia oglinzii primare este centrată în vizualizarea dumneavoastră. NU slăbiți sau strângeți șurubul central din suportul oglinzii secundare, deoarece acesta menține poziția corectă a oglinzii.

Alinierea oglinzii primare

Acum, reglați șuruburile oglinzii primare pentru a recentra reflexia oglinzii secundare mici, astfel încât să fie siluetată pe fundalul vederii oglinzii primare. Când vă uitați în focalizator, siluetele oglinzilor ar trebui să arate concentric. Repetați pașii unu și doi până când ați realizat acest lucru.
Scoateți capacul de colimare și uitați-vă în focalizator, unde ar trebui să vedeți reflexia ochiului dumneavoastră în oglinda secundară.
Vederea colimării Newtoniene, așa cum se vede prin focalizator folosind capacul de colimare

Colimarea stelelor pe timp de noapte
După finalizarea cu succes a colimării pe timp de zi, colimarea stelelor pe timp de noapte se poate face prin ajustarea atentă a oglinzii primare în timp ce tubul telescopului este pe montură și îndreptat spre o stea luminoasă. Telescopul trebuie să fie instalat noaptea, iar imaginea unei stele trebuie studiată la putere medie spre mare (30-60 de putere pe inch de deschidere). Dacă este prezent un model de focalizare nesimetric, atunci poate fi posibil să corectați acest lucru prin recolimarea numai a oglinzii primare.

Procedura (Vă rugăm să citiți complet această secțiune înainte de a începe):
Pentru a colima stelele în emisfera nordică, îndreptați-vă spre o stea staționară precum Steaua Nordului (Polaris). Aceasta poate fi găsită pe cerul nordic, la o distanță deasupra orizontului egală cu latitudinea dumneavoastră. Este, de asemenea, steaua de capăt din mânerul Ursei Mici. Polaris nu este cea mai strălucitoare stea de pe cer și poate părea chiar slabă, în funcție de condițiile cerului dumneavoastră.
Înainte de a recolima oglinda primară, localizați șuruburile de colimare de pe partea din spate a tubului telescopului.
Celula din spate (prezentată în Figura 7-1) are trei șuruburi mari cu aripioare care sunt folosite pentru colimare și trei șuruburi mici cu aripioare care sunt folosite pentru a bloca oglinda în poziție. Șuruburile de colimare înclină oglinda primară. Veți începe prin slăbirea șuruburilor mici de blocare cu câteva ture fiecare. În mod normal, mișcările de ordinul a ¹/₈ de tur vor face o diferență, cu aproximativ ¹/₂ până la ³/₄ de tur fiind maximul necesar pentru șuruburile mari de colimare. Rotiți un șurub de colimare pe rând și cu un instrument de colimare sau un ocular vedeți cum este afectată colimarea (vezi paragraful următor de mai jos). Va fi nevoie de ceva experimentare, dar în cele din urmă veți obține centrarea dorită.
Cel mai bine este să folosiți instrumentul opțional de colimare sau ocularul de colimare. Uitați-vă în focalizator și observați dacă reflexia secundară s-a deplasat mai aproape de centrul oglinzii primare.
Cu Polaris sau o stea luminoasă centrată în câmpul vizual, focalizați fie cu ocularul standard, fie cu ocularul dumneavoastră de cea mai mare putere, adică cea mai scurtă distanță focală în mm, cum ar fi 6 mm sau 4 mm. O altă opțiune este să folosiți un ocular cu distanță focală mai lungă cu o lentilă Barlow. Când o stea este focalizată, ar trebui să arate ca un punct de lumină ascuțit. Dacă, atunci când focalizați pe stea, aceasta are o formă neregulată sau pare să aibă o strălucire de lumină la marginea sa, înseamnă că oglinzile dumneavoastră nu sunt în aliniere. Dacă observați apariția unei străluciri de lumină de la stea care rămâne stabilă în locație, la fel cum intrați și ieșiți din focalizarea exactă, atunci recolimarea va ajuta la ascuțirea imaginii.
Când sunteți mulțumit de colimare, strângeți șuruburile mici de blocare.
Luați notă de direcția în care pare să se aprindă lumina. De exemplu, dacă pare să se aprindă spre poziția orei trei în câmpul vizual, atunci trebuie să mutați oricare șurub sau combinație de șuruburi de colimare necesare pentru a muta imaginea stelei spre direcția aprinderii. În acest exemplu, veți dori să mutați imaginea stelei în ocularul dumneavoastră, prin ajustarea șuruburilor de colimare, spre poziția orei trei în câmpul vizual. Poate fi necesar doar să ajustați un șurub suficient pentru a muta imaginea stelei de la centrul câmpului vizual la aproximativ jumătatea distanței, sau mai puțin, spre marginea câmpului (când utilizați un ocular de mare putere).
Ajustările de colimare se fac cel mai bine în timp ce vizualizați poziția stelei în câmpul vizual și rotiți simultan șuruburile de reglare. În acest fel, puteți vedea exact în ce direcție are loc mișcarea. Poate fi util să aveți două persoane care lucrează împreună: una vizualizând și instruind ce șuruburi să rotească și cu cât, iar cealaltă efectuând ajustările.

După efectuarea primei ajustări, sau a fiecărei ajustări, este necesar să re-îndreptați tubul telescopului pentru a recentra din nou steaua în centrul câmpului vizual. Imaginea stelei poate fi apoi judecată pentru simetrie mergând chiar în interiorul și în afara focalizării exacte și notând modelul stelei. Îmbunătățirea ar trebui să fie văzută dacă se fac ajustările adecvate. Deoarece sunt prezente trei șuruburi, poate fi necesar să mutați cel puțin două pentru a realiza mișcarea necesară a oglinzii.

Accesorii opționale

Veți constata că accesoriile suplimentare pentru telescopul dumneavoastră AstroMaster vă vor îmbunătăți plăcerea de vizionare și vor extinde utilitatea telescopului dumneavoastră. Aceasta este doar o scurtă listă a diferitelor accesorii cu o scurtă descriere. Vizitați site-ul web Celestron sau catalogul de accesorii Celestron pentru descrieri complete și toate accesoriile disponibile.

Hărți cerești (# 93722) – Hărțile cerești Celestron sunt ghidul ideal de predare pentru învățarea cerului nocturn. Chiar dacă vă orientați deja în jurul constelațiilor majore, aceste hărți vă pot ajuta să localizați tot felul de obiecte fascinante.

Oculare Omni Plossl – Aceste oculare au un preț economic și oferă vederi extrem de clare pe întregul câmp. Ele folosesc un design al lentilei cu 4 elemente și au următoarele distanțe focale: 4mm, 6mm, 9mm, 12.5mm, 15mm, 20mm, 25mm, 32mm și 40mm – toate în tuburi de 1.25".

Lentilă Omni Barlow (# 93326) – Folosită cu orice ocular, dublează mărirea acelui ocular. O lentilă Barlow este o lentilă negativă care mărește distanța focală a unui telescop. 2x Omni este un tub de 1.25", are sub 3" (76mm) lungime și cântărește doar 4oz. (113gr.).
Filtru lunar (# 94119-A) – Acesta este un filtru economic de ocular de 1.25" pentru reducerea luminozității lunii și îmbunătățirea contrastului, astfel încât să poată fi observate mai multe detalii pe suprafața lunară.
Filtru UHC/LPR 1.25" (# 94123) – Acest filtru este conceput pentru a vă îmbunătăți vederile asupra obiectelor astronomice de pe cerul adânc atunci când sunt vizualizate din zone urbane. Reduce selectiv transmisia anumitor lungimi de undă ale luminii, în special cele produse de luminile artificiale.

Lanterna, vedere nocturnă (# 93588) – Lanterna Celestron folosește două LED-uri roșii pentru a păstra vederea nocturnă mai bine decât filtrele roșii sau alte dispozitive. Luminozitatea este reglabilă. Funcționează cu o singură baterie de 9 volți inclusă.
Instrument de colimare (# 94183) – Colimarea telescopului dumneavoastră Newtonian se realizează cu ușurință cu acest accesoriu util care include instrucțiuni detaliate.
Ocular de colimare – 1.25" (# 94182) – Ocularul de colimare este ideal pentru colimarea precisă a telescoapelor Newtoniene.
Adaptor pentru cameră digitală – Universal (# 93626) – O platformă de montare universală care vă permite să faceți fotografii afocale (fotografie prin ocularul unui telescop) folosind oculare de 1.25" cu camera dumneavoastră digitală.

Adaptor T – Universal 1.25" (# 93625) – Acest adaptor se potrivește cu focalizatorul de 1.25" al telescopului dumneavoastră. Vă permite să atașați camera dumneavoastră SLR de 35 mm pentru fotografie terestră, precum și lunară și planetară.
Motor Drive (# 93514) – Un motor drive cu o singură axă (R.A.) pentru telescoapele AstroMaster compensează rotația pământului, menținând un obiect în câmpul vizual al ocularului. Acest lucru face observarea mult mai plăcută și elimină utilizarea constantă a comenzilor manuale de mișcare lentă.

Specificații AstroMaster

		21064 & 21069	31045 & 31051
		AM 90 EQ	AM 130 EQ
Design optic		Refractor	Newtonian
Deschidere		90mm (3.5")	130mm (5")
Distanță focală		1000mm	650mm
Raport focal		f/11	f/5
Obstrucție oglindă secundară - Dia.-Suprafață		n/a	31% - 10%
Acoperiri optice		Multi-strat	Complet acoperit
Căutător		Star Pointer	Star Pointer
Diagonală 1.25"		Imagine dreaptă	n/a
Oculare 1.25"		20mm (50x)	20mm Drept
FOV aparent	- 20mm la 50°		Imagine (33x)
	- 10mm la 40°	10mm (100x)	10mm (65x)
Câmp unghiular de vizualizare cu ocular de 20mm		1.0°	1.5°
FOV liniar cu ocular de 20mm - ft/1000yds		53	79
Montură		Ecuatorială CG3	Ecuatorială CG3
Cercuri de setare RA & DEC		da	da
Cabluri de mișcare lentă RA & DEC		da	da
Diametrul piciorului trepiedului 1.25"		da	da
CD-ROM "The Sky" Nivelul 1		da	da
Cea mai mare mărire utilă		213x	306x
Magnitudine stelară limitată		12.3	13.1
Rezoluție - Raleigh (secunde de arc)		1.54	1.06
Rezoluție - Limita Dawes " "		1.29	0.89
Putere de colectare a luminii		165x	345x
Lungimea tubului optic		36" (91cm)	24" (61cm)
Greutatea telescopului		27 lbs. (12.2kg)	28 lbs. (12.7kg)

Notă: Specificațiile pot fi modificate fără notificare sau obligație
Notă: # 21069 & # 31051 includ un Motor Drive

www.ekt2.com

Referințe

• http://www.ekt2.com

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul Celestron AstroMaster 130 EQ, 31045

Limbi disponibile
