Celestron AstroMaster 130 EQ, 31045 kézikönyv

Bevezetés

Gratulálunk az AstroMaster sorozatú teleszkóp megvásárlásához. Az AstroMaster sorozatú teleszkópok többféle modellben kaphatók, és ez a kézikönyv négy, a CG-3 német ekvatoriális tartóra szerelt modellt fed le – 90 mm-es refraktort és 130 mm-es Newton-féle teleszkópot, majd mindkét méretet motoros meghajtással. Az AstroMaster sorozat a legjobb minőségű anyagokból készül a stabilitás és a tartósság érdekében. Mindez egy olyan teleszkópot eredményez, amely minimális karbantartás mellett egy életen át tartó örömet nyújt.
Ezeket a teleszkópokat az első vásárlók számára tervezték, kivételes értéket kínálva. Az AstroMaster sorozat kompakt és hordozható kialakítású, bőséges optikai teljesítménnyel, amely minden amatőr csillagászat iránt érdeklődőt izgalomba hoz.
Az AstroMaster számos alapfelszereltségének egy része:

• Teljesen bevont üveg optikai elemek a tiszta, éles képekért.
• Sima működésű, merev ekvatoriális tartó beállító körökkel mindkét tengelyen.
• Előre összeszerelt acél lábú állvány 1,25"-os lábakkal a stabil platform biztosítása érdekében.
• Gyors és egyszerű, szerszám nélküli beállítás.
• CD-ROM "The Sky" 1. szint – csillagászati szoftver, amely oktatást nyújt az égről és nyomtatható égtérképeket biztosít.
• Minden modell használható földi és csillagászati célokra is a mellékelt standard tartozékokkal.

Szánjon időt a kézikönyv elolvasására, mielőtt elindulna az Univerzumban. Néhány megfigyelési ülésbe telhet, mire megismeri a teleszkópját, ezért tartsa ezt a kézikönyvet kéznél, amíg teljesen el nem sajátítja a teleszkóp működését. A kézikönyv részletes információkat nyújt minden lépésről, valamint a szükséges referenciaanyagokat és hasznos tippeket, amelyek garantálják, hogy a megfigyelési élmény a lehető legegyszerűbb és legélvezetesebb legyen.
A teleszkópját úgy tervezték, hogy évekig tartó szórakozást és jutalmazó megfigyeléseket biztosítson. Van azonban néhány dolog, amit figyelembe kell venni a teleszkóp használata előtt, amelyek biztosítják az Ön biztonságát és megvédik a berendezését.

• Soha ne nézzen közvetlenül a Napba szabad szemmel vagy teleszkóppal (kivéve, ha megfelelő napszűrővel rendelkezik). Ez maradandó és visszafordíthatatlan szemsérülést okozhat.
• Soha ne használja a teleszkópját a Nap képének bármilyen felületre történő kivetítésére. A belső hő felhalmozódása károsíthatja a teleszkópot és a hozzá csatlakoztatott tartozékokat.
• Soha ne használjon okulár napszűrőt vagy Herschel-éket. A teleszkóp belsejében felgyülemlő hő hatására ezek az eszközök megrepedhetnek vagy eltörhetnek, így a szűretlen napfény a szemébe juthat.
• Ne hagyja felügyelet nélkül a teleszkópot, sem gyermekek jelenlétében, sem olyan felnőttek jelenlétében, akik nem ismerik a teleszkóp helyes működési eljárásait.

Áttekintés

AstroMaster 90 EQ refraktor

1. Teleszkóp optikai tubus
2. Fecskefarkú rögzítő konzol
3. R.A. Beállító kör
4. Star Pointer keresőtávcső
5. Okulár
6. Diagonál
7. Fókuszáló gomb
8. R.A. Lassított mozgású kábel
9. Szélességi fok beállító csavar
10. Tartozéktálca
11. Állvány
12. Ellensúly rúd
13. Ellensúlyok
14. Ekvatoriális tartó
15. Dec. Lassított mozgású kábel
16. Objektívlencse

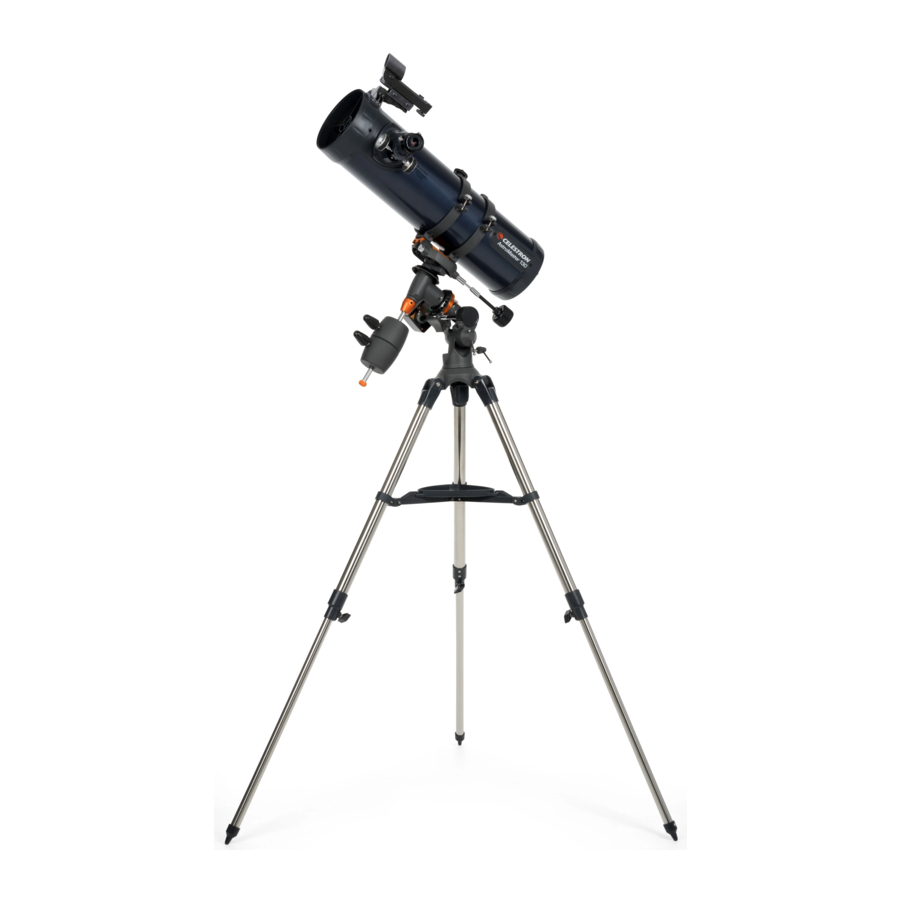

AstroMaster 130 EQ Newton-féle teleszkóp

1. Okulár
2. Tubusgyűrű
3. Teleszkóp optikai tubus
4. Elsődleges tükör
5. Dec. Lassított mozgású kábel
6. R.A. Lassított mozgású kábel
7. Szélességi fok beállító csavar
8. Tartozéktálca
9. Állvány
10. Ellensúlyok
11. Dec. Beállító kör
12. Star Pointer keresőtávcső
13. R.A. Beállító kör
14. Fókuszáló gomb

Összeszerelés

Ez a szakasz az AstroMaster teleszkóp összeszerelési útmutatóját tartalmazza. A teleszkópot először beltérben kell felállítani, hogy könnyen azonosíthatók legyenek a különböző alkatrészek, és megismerkedhessen a helyes összeszerelési eljárással, mielőtt kültéren próbálná ki.
Minden AstroMaster egy dobozban érkezik. A dobozban lévő darabok a következők: optikai cső rögzített égi mutatóval és csőgyűrűkkel (csak 130 EQ), CG-3 egyenlítői állvány, ellensúlyrúd, két 4,8 lbs. (2,2 kg) ellensúly, R.A. és Dec. lassított mozgású kábelek, 10 mm-es okulár – 1,25", 20 mm-es okulár – 1,25" (egyenes kép a 130 EQ-hoz), egyenes képű diagonál 1,25" (a 90 EQ-hoz), "The Sky" 1. szintű CD-ROM.

Az állvány felállítása

1. Vegye ki az állványt a dobozból (2-1. ábra). Az állvány előre össze van szerelve, így a beállítása nagyon egyszerű.

2. Állítsa az állványt függőlegesen, és húzza szét az állvány lábait, amíg mindegyik láb teljesen ki nem nyílik, majd nyomja le enyhén az állvány lábtartóját (2-2. ábra). Az állvány legfelső részét állványfejnek nevezik.

3. Ezután felszereljük az állvány tartozéktálcáját (2-3. ábra) az állvány lábtartójára (2-2. ábra középső része).

4. Illessze a tálca közepén lévő kivágást (a tálca lapos oldalával lefelé) a lábtartó közepéhez, és nyomja le enyhén (2-4. ábra). A tálca füleinek a 2-4. ábrán látható módon kell kinézniük.

5. Forgassa el a tálcát, amíg a fülek az egyes lábak lábtartója alá nem kerülnek, és enyhén nyomja meg, és a helyükre rögzülnek (2-5. ábra). Az állvány most teljesen össze van szerelve (2-6. ábra).

6. Az állvány lábait a kívánt magasságra húzhatja ki. A legalacsonyabb szinten a magasság 24" (61 cm), és 41" (104 cm)-re nyújtható. Oldja ki az állvány lábzáró gombját az egyes lábak alján (2-7. ábra), és húzza ki a lábakat a kívánt magasságra, majd rögzítse szorosan a gombot. A teljesen kihúzott állvány úgy néz ki, mint a 2-8. ábrán látható kép.

7. Az állvány a legalacsonyabb magasságban a legmerevebb és legstabilabb.

Az egyenlítői állvány rögzítése

Az egyenlítői állvány lehetővé teszi, hogy a teleszkóp forgástengelyét megdöntse, így követheti a csillagokat, ahogy az égen mozognak. Az AstroMaster állvány egy német egyenlítői állvány (CG-3), amely az állványfejhez rögzíthető. Az állvány rögzítéséhez:

1. Vegye ki az egyenlítői állványt a dobozból (2-10. ábra). Az állványhoz a kis szélességi beállító csavar (rögzítőcsavar) van rögzítve. A nagy szélességi beállító csavart (2-10. ábra) be kell csavarni a lyukba.

2. Az állványt az állványfejhez kell rögzíteni, pontosabban az állványfej alatti gombhoz, amelyhez csavar van rögzítve (2-9. ábra). Nyomja az állványt (nagy lapos rész, amelyből egy kis cső áll ki) az állványfej középső lyukába, amíg az egy síkba nem kerül, és tartsa stabilan. Ezután nyúljon az állványfej alá a másik kezével, és forgassa el a gombot, amely becsavarodik az állvány aljába. Folytassa a forgatást, amíg meg nem szorul. Az állvány és az állvány összeszerelt állapotát a 2-11. ábrán láthatja.



Az ellensúlyrúd és az ellensúlyok felszerelése

A teleszkóp megfelelő kiegyensúlyozásához az állványhoz egy ellensúlyrúd és két ellensúly tartozik. A felszereléshez:

1. Távolítsa el az ellensúly biztonsági csavarját (narancssárga színű) az ellensúlyrúdról (a menetes rúd ellentétes végén), az óramutató járásával ellentétes irányba csavarva.

2. Szerelje be az ellensúlyrúd nagy meneteit a Dec. tengely menetes furatába az állványon – lásd a 2-13. ábrát, amíg meg nem szorul. Most már készen áll az ellensúlyok rögzítésére.

3. Állítsa az állványt úgy, hogy az ellensúlyrúd a talaj felé mutasson.
4. Lazítsa meg a rögzítőgombot az egyes ellensúlyok oldalán (nem számít, hogy melyik ellensúlyt rögzíti először), hogy a menetek ne álljanak ki az ellensúlyok középső furatán.
5. Csúsztassa az egyik ellensúlyt az ellensúlyrúdra körülbelül félig, és szorosan húzza meg a rögzítőgombot. A súlyok helyes elhelyezése a 2-14. ábrán látható.

6. Csúsztassa a második ellensúlyt az ellensúlyrúdra az elsőhöz szorosan, majd rögzítse szorosan.
7. Helyezze vissza a biztonsági csavart, és csavarja rá szorosan. A kész összeszerelés a 2-14. ábrán látható.

A lassított mozgású kábelek rögzítése

Az AstroMaster állványhoz két lassított mozgású vezérlőkábel tartozik, amelyek lehetővé teszik a teleszkóp finom beállítását mind az R.A., mind a deklinációban. A kábelek felszereléséhez:

1. Keresse meg a két kábelt, amelyen gombok vannak (mindkettő mérete és hossza azonos), és győződjön meg arról, hogy az egyes kábelvégek csavarja nem áll ki a nyíláson.
2. Csúsztassa a kábelt az R.A. tengelyre, ameddig csak lehet. Két R.A. tengely van, egy az állvány mindkét oldalán. Nem számít, hogy melyik tengelyt használja, mivel mindkettő ugyanúgy működik. Használja azt, amelyik Önnek kényelmesebb.
3. Húzza meg az R.A. kábel csavarját, hogy biztonságosan a helyén tartsa.
4. A DEC lassított mozgású kábel ugyanúgy rögzíthető, mint az R.A. kábel. A tengely, amelyre a DEC lassított mozgású gomb illeszkedik, az állvány teteje felé található, közvetlenül a teleszkóp rögzítő platformja alatt.

A teleszkópcső rögzítése az állványhoz

A teleszkóp optikai csöve egy fecskefarkú csúszósín rögzítő konzolon keresztül csatlakozik az állványhoz az állvány tetején (2-16. ábra). A 130 EQ newtoni teleszkóp esetében a rögzítőrúd a konzol, amely a csőgyűrűkhöz van rögzítve. A 90 EQ refraktor esetében a rögzítőrúd a teleszkópcső aljához van rögzítve. Mielőtt rögzítené az optikai csövet, győződjön meg arról, hogy a deklináció és a rektaszcenzió rögzítőgombjai szorosak (2-17. ábra). Ezután győződjön meg arról, hogy a szélességi beállító csavarok (1-1. és 1-2. ábra) szorosak. Ez biztosítja, hogy az állvány ne mozduljon el hirtelen, miközben a teleszkóp optikai csövét rögzíti. Ezenkívül távolítsa el az objektívlencse-védőt (refraktor) vagy a nyílásvédőt (newtoni). A teleszkópcső rögzítéséhez:

1. Távolítsa el az optikai csövet borító védőpapírt. A papír eltávolítása előtt el kell távolítania a csőgyűrűket a 114 EQ newtoni teleszkópon.
2. Lazítsa meg a rögzítőgombot és a rögzítőbiztonsági csavart a fecskefarkú rögzítőplatform oldalán, hogy azok ne álljanak ki a rögzítőplatformba.

3. Csúsztassa a fecskefarkú rögzítőrúd a rögzítőplatform tetején lévő mélyedésbe.

4. Húzza meg a rögzítőgombot a fecskefarkú rögzítőplatformon, hogy a helyén tartsa a teleszkópot.
5. Kézzel húzza meg a rögzítőplatform biztonsági csavarját, amíg a hegye meg nem érinti a rögzítőkonzol oldalát.

MEGJEGYZÉS: Soha ne lazítsa meg a teleszkópcsövön vagy az állványon lévő gombokat/csavarokat, kivéve az R.A. és DEC. gombokat.
Tipp: A teleszkóp és az állvány maximális merevsége érdekében győződjön meg arról, hogy az állványlábakat az állványfejhez rögzítő gombok/csavarok szorosak.

A diagonál és az okulárok felszerelése (refraktor)

A diagonál egy prizma, amely derékszögben eltéríti a fényt a refraktor fényútjához képest. Ez lehetővé teszi, hogy kényelmesebb pozícióban figyeljen, mintha egyenesen átnézne. Ez a diagonál egy egyenes képű modell, amely korrigálja a képet, hogy az fejjel felfelé és helyesen legyen tájolva balról jobbra, ami sokkal könnyebbé teszi a földi megfigyelést. Ezenkívül a diagonál bármilyen pozícióba elforgatható, ami a legkedvezőbb az Ön számára. A diagonál és az okulárok felszereléséhez:

1. Dugja be a diagonál kis csövét a refraktor fókuszcsövének 1,25"-os okuláradapterébe – 2-19. ábra. Győződjön meg arról, hogy az okuláradapteren lévő két szorítócsavar nem áll ki a fókuszálócsőbe a beszerelés előtt, és az okuláradapter dugósapkája el van távolítva.

2. Helyezze az egyik okulár krómcső végét a diagonálba, és húzza meg a szorítócsavart. Ismételten győződjön meg arról, hogy a szorítócsavar nem áll ki a diagonálba az okulár behelyezése előtt.
3. Az okulárok más gyújtótávolságúra cserélhetők a fenti 2. lépésben leírt eljárás megfordításával.

Az okulárok felszerelése a newtoniakra

Az okulár (vagy szemlencse) egy optikai elem, amely felnagyítja a teleszkóp által fókuszált képet. Okulár nélkül lehetetlen lenne a teleszkópot vizuálisan használni. Az okulárokat általában gyújtótávolság és csőátmérő alapján említik. Minél nagyobb a gyújtótávolság (azaz minél nagyobb a szám), annál kisebb az okulár nagyítása (azaz a teljesítménye). Általában alacsony és közepes teljesítményt fog használni a megtekintéshez. A teljesítmény meghatározásával kapcsolatos további információkért lásd a "Nagyítás számítása" című részt. Az okulár közvetlenül a newtoniak fókuszáló eszközébe illeszkedik. Az okulárok rögzítéséhez:

1. Győződjön meg arról, hogy a szorítócsavarok nem állnak ki a fókuszálócsőbe. Ezután dugja be az okulárok krómcsövét a fókuszálócsőbe (először távolítsa el a fókuszáló dugósapkáját), és húzza meg a szorítócsavarokat.

2. A 20 mm-es okulárt állító okulárnak nevezik, mivel korrigálja a képet, így az fejjel felfelé és balról jobbra korrigált. Ez alkalmassá teszi a teleszkópot földi megfigyelésre.
3. Az okulárok a fent leírt eljárás megfordításával cserélhetők.

A teleszkóp kézi mozgatása

A teleszkóp megfelelő kiegyensúlyozásához kézzel kell mozgatnia a teleszkópot az égbolt különböző részein, hogy különböző objektumokat figyelhessen meg. A durva beállításokhoz lazítsa meg enyhén az R.A. és Dec. rögzítőgombjait, és mozgassa a teleszkópot a kívánt irányba. A finom beállításokhoz, amikor a gombok rögzítve vannak, forgassa el a lassított mozgású kábeleket.
Mind az R.A., mind a Dec. tengelyen vannak rögzítőgombok a teleszkóp egyes tengelyeinek lezárásához. A teleszkóp tengelykapcsolóinak meglazításához oldja ki a rögzítőgombokat.

Az állvány kiegyensúlyozása R.A.-ban
Az állvány indokolatlan igénybevételének elkerülése érdekében a teleszkópot megfelelően kell kiegyensúlyozni a poláris tengely körül. Ezenkívül a megfelelő kiegyensúlyozás elengedhetetlen a pontos követéshez, ha opcionális motoros meghajtót használ. Az állvány kiegyensúlyozásához:

1. Engedje ki az R.A. rögzítőgombot (lásd a 2-21. ábrát), és helyezze a teleszkópot az állvány egyik oldalára (győződjön meg arról, hogy a fecskefarkú rögzítőkonzol gombja szoros). Az ellensúlyrúd vízszintesen nyúlik ki az állvány ellentétes oldalán (lásd a 2-22. ábrát).

2. Engedje el a teleszkópot – FOKOZATOSAN – hogy lássa, melyik irányba "gördül" vagy esik a teleszkóp.
3. Lazítsa meg az ellensúlyokon lévő ellensúly rögzítőgombot (egyszerre egyet).
4. Mozgassa az ellensúlyokat arra a pontra, ahol kiegyensúlyozzák a teleszkópot (azaz mozdulatlan marad, amikor az R.A. rögzítőgomb ki van engedve).
5. Húzza meg a rögzítőgombokat, hogy a helyén tartsa az ellensúlyokat.

Az állvány kiegyensúlyozása Dec.-ben
A teleszkópot a deklinációs tengelyen is ki kell egyensúlyozni, hogy a Dec. rögzítőgomb (2-21. ábra) kioldásakor ne legyenek hirtelen mozgások. A teleszkóp Dec.-ben történő kiegyensúlyozásához:

1. Engedje ki az R.A. rögzítőgombot, és forgassa el a teleszkópot úgy, hogy az állvány egyik oldalán legyen (azaz a teleszkóp R.A.-ban történő kiegyensúlyozásáról szóló előző szakaszban leírtak szerint).
2. Rögzítse az R.A. rögzítőgombot, hogy a helyén tartsa a teleszkópot.
3. Engedje ki a Dec. rögzítőgombot, és forgassa el a teleszkópot, amíg a cső párhuzamos nem lesz a talajjal.

4. Engedje el a csövet – FOKOZATOSAN – hogy lássa, melyik irányba forog a deklinációs tengely körül. NE ENGEDJE EL TELJESEN A TELESZKÓP CSÖVÉT!
5. A 130 EQ newtoni teleszkóp esetében lazítsa meg a csavarokat, amelyek a teleszkópcsövet a csőgyűrűkben tartják, és csúsztassa a teleszkópot előre vagy hátra, amíg mozdulatlan nem marad, amikor a Dec. rögzítőgomb ki van engedve. A 90 EQ refraktor esetében lazítsa meg a rögzítőgombot és a biztonsági csavart a fecskefarkú rögzítőkonzolon (2-18. ábra), és csúsztassa el a teleszkópcsövet enyhén bármelyik irányba, amíg mozdulatlan nem marad, amikor a Dec. rögzítőgomb ki van engedve.
6. Húzza meg szorosan a csőgyűrű csavarjait, hogy a helyén tartsa a teleszkópot a 130 EQ-n. A 90 EQ esetében húzza meg a rögzítőgombot, majd a biztonsági csavart a fecskefarkú rögzítőkonzolon.

Az egyenlítői állvány beállítása

Ahhoz, hogy egy motoros meghajtó pontosan tudjon követni, a teleszkóp forgástengelyének párhuzamosnak kell lennie a Föld forgástengelyével, ezt a folyamatot poláris beállításnak nevezik. A poláris beállítást NEM a teleszkóp R.A.-ban vagy Dec.-ben történő mozgatásával érjük el, hanem az állvány függőleges beállításával, amit magasságnak nevezünk. Ez a szakasz egyszerűen a teleszkóp helyes mozgatását ismerteti a poláris beállítási folyamat során. A poláris beállítás tényleges folyamatát, azaz a teleszkóp forgástengelyének a Földével párhuzamosítását a kézikönyv későbbi részében, a "Poláris beállítás" című szakaszban ismertetjük.

Az állvány beállítása magasságban

• A poláris tengely szélességének beállításához lazítsa meg enyhén az elülső szélességi beállító csavart (rögzítőcsavar).

• A poláris tengely szélességének növeléséhez vagy csökkentéséhez húzza meg vagy lazítsa meg az elülső szélességi beállító csavart a kívánt szélesség kiválasztásához. Ezután húzza meg szorosan az elülső szélességi beállító csavart.

Az AstroMaster állvány szélességi beállítása körülbelül 20° és 60° között van.
A legjobb, ha a végső beállításokat a magasságban mindig úgy végezzük el, hogy az állványt a gravitáció ellenében mozgatjuk (azaz a hátsó szélességi beállító csavarral emeljük meg az állványt). Ehhez lazítsa meg mindkét szélességi beállító csavart, és kézzel nyomja le az állvány elejét, ameddig csak lehet. Ezután húzza meg a hátsó beállító csavart, hogy az állványt a kívánt szélességre emelje.

A távcső alapjai

A távcső egy olyan eszköz, amely összegyűjti és fókuszálja a fényt. Az optikai kialakítás jellege határozza meg, hogy a fény hogyan fókuszálódik. Egyes távcsövek, amelyeket refraktoroknak neveznek, lencséket használnak, más távcsövek, amelyeket reflektoroknak (Newton-távcsöveknek) neveznek, tükröket használnak.
A 17. század elején fejlesztették ki, a refraktor a legrégebbi távcső kialakítás. A nevét a bejövő fénysugarak fókuszálásának módszeréről kapta. A refraktor egy lencsét használ a bejövő fénysugarak meghajlítására vagy megtörésére, innen a neve (lásd a 3-1. ábrát). A korai tervek egyetlen elemű lencséket használtak. Azonban az egyetlen lencse prizmaként működik, és a fényt a szivárvány színeire bontja, ezt a jelenséget kromatikus aberrációnak nevezik. A probléma megoldására bevezettek egy kételemű lencsét, amelyet akromátnak neveznek. Minden elemnek más a törésmutatója, ami lehetővé teszi, hogy két különböző hullámhosszú fényt ugyanarra a pontra fókuszáljanak. A legtöbb kételemű lencsét, amelyek általában korona- és flintüvegből készülnek, a vörös és zöld fényre korrigálják. A kék fény még mindig kissé eltérő pontra fókuszálódhat.

A Newton-távcső egyetlen homorú tükröt használ elsődleges tükörként. A fény a tubusba jut, és a hátsó végén lévő tükörhöz halad. Ott a fény előrehajlik a tubusban egyetlen pontba, a fókuszpontjába. Mivel ha a fejét a távcső elé helyezné, hogy egy okulárral nézze a képet, az megakadályozná a reflektor működését, egy diagonál nevű lapos tükör elfogja a fényt, és a tubus oldalára irányítja a tubusra merőlegesen. Az okulárt oda helyezik a könnyű megtekintés érdekében.
A Newton-távcsövek a nehéz lencséket tükrökkel helyettesítik a fény összegyűjtése és fókuszálása érdekében, így sokkal több fénygyűjtő erőt biztosítanak a pénzért. Mivel a fényút elfogásra kerül, és oldalra tükröződik, akár 1000 mm-es fókusztávolság is lehet, és mégis élvezheti a viszonylag kompakt és hordozható távcsövet. A Newton-távcsövek olyan lenyűgöző fénygyűjtő tulajdonságokkal rendelkeznek, hogy komolyan érdeklődhet a mélyűri csillagászat iránt még szerény költségvetés mellett is. A Newton-távcsövek több gondoskodást és karbantartást igényelnek, mert az elsődleges tükör ki van téve a levegőnek és a pornak. Ez a kis hátrány azonban nem akadályozza meg ezt a távcsőtípust abban, hogy népszerű legyen azok körében, akik egy gazdaságos távcsövet szeretnének, amely még mindig fel tudja oldani a halvány, távoli objektumokat.

Képtájolás

A képtájolás megváltozik attól függően, hogy az okulárt hogyan helyezik be a távcsőbe. Ha csillagdiagonált használ refraktorokkal, a kép fejjel felfelé van, de balról jobbra meg van fordítva (azaz tükörkép). Ha az okulárt közvetlenül egy refraktor fókuszírozójába helyezi (azaz a diagonál nélkül), a kép fejjel lefelé van, és balról jobbra meg van fordítva (azaz invertálva). Azonban az AstroMaster refraktor és a standard állókép-diagonál használatakor a kép minden szempontból helyesen van tájolva.
A Newton-reflektorok egyenes képet adnak, de a kép a szemlencsetartó helyzetétől függően elforgatva jelenik meg a talajhoz képest. Azonban az AstroMaster Newton-távcsövekhez mellékelt állókép-szemlencse használatával a kép helyesen van tájolva.

Fókuszálás

A refraktor vagy Newton-távcső fókuszálásához egyszerűen fordítsa el a fókuszáló gombot, amely közvetlenül a szemlencsetartó alatt található (lásd az 1-1. és 1-2. ábrát). A gombot az óramutató járásával megegyező irányba forgatva olyan objektumra fókuszálhat, amely távolabb van, mint amelyet jelenleg megfigyel. A gombot az óramutató járásával ellentétes irányba forgatva olyan objektumra fókuszálhat, amely közelebb van, mint amelyet jelenleg megfigyel.
Megjegyzés: Ha korrekciós lencsét (főleg szemüveget) visel, érdemes lehet levenni, amikor egy távcsőhöz rögzített okulárral nézelődik. Azonban fényképezőgép használatakor mindig viseljen korrekciós lencsét a lehető legélesebb fókusz érdekében. Ha asztigmatizmusa van, mindig viselnie kell a korrekciós lencsét.

A keresőtávcső beállítása

A Star Pointer a leggyorsabb és legegyszerűbb módja annak, hogy a távcsövét pontosan a kívánt objektumra irányítsa az égen. Olyan, mintha lenne egy lézeres mutatója, amelyet közvetlenül az éjszakai égboltra irányíthat. A Star Pointer egy nulla nagyítású mutatóeszköz, amely egy bevonattal ellátott üveglapot használ, hogy egy kis piros pont képét rögzítse az éjszakai égboltra. Miközben mindkét szemét nyitva tartja, amikor a Star Pointeren keresztül néz, egyszerűen mozgassa a távcsövét, amíg a piros pont, amelyet a Star Pointeren keresztül lát, össze nem olvad az objektummal, amelyet szabad szemmel lát. A piros pontot egy fénykibocsátó dióda (LED) állítja elő; ez nem lézersugár, és nem károsítja az üveglapot vagy a szemét. A csillagmutatót egy hosszú élettartamú 3 voltos lítiumelem (#CR1620) táplálja, lásd a 3-4. ábrát. Mint minden keresőtávcsövet, a Star Pointert is megfelelően be kell állítani a fő távcsőhöz, mielőtt használni lehetne. A beállítási eljárást a legjobb éjszaka elvégezni, mivel a LED-pontot nehéz látni nappal.

A Star Pointer keresőtávcső beállításához:

1. A Star Pointer bekapcsolásához fordítsa a kapcsolót "on" (be) állásba – lásd a 3-4. ábrát.
2. Keressen egy fényes csillagot vagy bolygót, és helyezze a középpontba egy kis teljesítményű szemlencsében a fő távcsőben.
3. Mindkét szemét nyitva tartva nézzen át az üveglapon a beállítási csillagra. Ha a Star Pointer tökéletesen be van állítva, látni fogja, hogy a piros LED-pont átfedi a beállítási csillagot. Ha a Star Pointer nincs beállítva, figyelje meg, hogy a piros pont hol van a fényes csillaghoz képest.
4. A fő távcső mozgatása nélkül fordítsa el a Star Pointer két beállító csavarját, amíg a piros pont közvetlenül a beállítási csillag fölé nem kerül. Kísérletezzen, hogy melyik csavar hogyan mozgatja a piros pontot.
5. A Star Pointer most használatra kész. Mindig kapcsolja ki az áramot, miután megtalált egy objektumot. Ezzel meghosszabbítja az akkumulátor és a LED élettartamát is.

Megjegyzés: Az akkumulátor már be lehet szerelve. Ha nem, nyissa ki az akkumulátortartót – lásd a 3-4. ábrát egy vékony érmével vagy csavarhúzóval. Helyezze be az akkumulátort a "+" jellel kifelé. Ezután helyezze vissza az akkumulátortartót. Ha valaha is ki kell cserélnie az akkumulátort, az egy 3 voltos lítium típusú # CR 1620.
Megjegyzés: A LED fényerejének nincs fényerő-beállítása. Úgy tervezték, hogy minden olyan helyen működjön, ahol elegendő fényereje van a városi területekhez, és mégse legyen túl fényes a vidéki területeken való használathoz.

A nagyítás kiszámítása

A távcsövének erejét egyszerűen megváltoztathatja a szemlencse (okulár) cseréjével. A távcső nagyításának meghatározásához egyszerűen ossza el a távcső fókusztávolságát a használt szemlencse fókusztávolságával. Egyenlet formátumban a képlet így néz ki:

Mondjuk például a távcsövéhez mellékelt 20 mm-es szemlencsét használja. A nagyítás meghatározásához egyszerűen ossza el a távcsöve fókusztávolságát (az AstroMaster 90 EQ esetében ez 1000 mm) a szemlencse fókusztávolságával, 20 mm-rel. Az 1000 osztása 20-szal 50-es nagyítást eredményez.
Bár a teljesítmény változó, az átlagos égbolt alatt minden eszköznek van egy határa a legmagasabb hasznos nagyításra. Az általános szabály az, hogy minden hüvelyknyi apertúrához 60-as teljesítmény használható. Például az AstroMaster 90 EQ átmérője 3,5 hüvelyk. A 3,5 szorzása 60-nal 210-es maximális hasznos nagyítást eredményez. Bár ez a maximális hasznos nagyítás, a legtöbb megfigyelés az apertúra minden hüvelykjére 20-35 teljesítmény közötti tartományban történik, ami az AstroMaster 90 EQ távcső esetében 70-123-szoros. Ugyanígy meghatározhatja a távcsöve nagyítását.

A látómező meghatározása

A látómező meghatározása fontos, ha képet szeretne kapni a megfigyelt objektum szögméretéről. A tényleges látómező kiszámításához ossza el a szemlencse látszólagos látómezejét (a szemlencse gyártója által megadott) a nagyítással. Egyenlet formátumban a képlet így néz ki:

Mint látható, a látómező meghatározása előtt ki kell számítania a nagyítást. A korábbi szakaszban szereplő példát használva meghatározhatjuk a látómezőt ugyanazzal a 20 mm-es szemlencsével, amelyet standardként szállítanak az AstroMaster 90 EQ távcsőhöz. A 20 mm-es szemlencse látszólagos látómezeje 50°. Ossza el az 50°-ot a nagyítással, ami 50-szeres. Ez 1,0°-os tényleges látómezőt eredményez.
A fokok 1000 yardon belüli lábakra történő átváltásához, ami hasznosabb a földi megfigyeléshez, egyszerűen szorozza meg 52,5-tel. Példánkat folytatva szorozza meg az 1,0°-os szögmezőt 52,5-tel. Ez 53 láb lineáris mezőszélességet eredményez ezer yard távolságban.

Általános megfigyelési tippek

Ha bármilyen optikai eszközzel dolgozik, van néhány dolog, amire emlékeznie kell, hogy a lehető legjobb képet kapja.

• Soha ne nézzen át ablaküvegen. A háztartási ablakokban található üveg optikailag nem tökéletes, és ennek eredményeként a vastagsága az ablak egyik részéről a másikra változhat. Ez az inkonzisztencia befolyásolhatja a távcsöve fókuszálási képességét. A legtöbb esetben nem fog tudni igazán éles képet elérni, míg egyes esetekben akár kettős képet is láthat.
• Soha ne nézzen át vagy olyan tárgyak felett, amelyek hőhullámokat bocsátanak ki. Ez magában foglalja a forró nyári napokon az aszfaltos parkolókat vagy az épületek tetőit.
• A párás égbolt, a köd és a pára is megnehezítheti a fókuszálást, amikor földi megfigyelést végez. Az ilyen körülmények között látható részletek mennyisége nagymértékben csökken.
• Ha korrekciós lencsét (főleg szemüveget) visel, érdemes lehet levenni, amikor egy távcsőhöz rögzített okulárral nézelődik. Fényképezőgép használatakor azonban mindig viseljen korrekciós lencsét a lehető legélesebb fókusz érdekében. Ha asztigmatizmusa van, mindig viselnie kell a korrekciós lencsét.

Csillagászati alapok

Eddig ez a kézikönyv a távcső összeszerelését és alapvető működését tárgyalta. Ahhoz azonban, hogy alaposabban megértse a távcsövet, egy kicsit ismernie kell az éjszakai égboltot. Ez a szakasz általánosságban foglalkozik a megfigyelő csillagászattal, és információkat tartalmaz az éjszakai égboltról és a pólusbeállításról.

A mennyei koordináta-rendszer

Az égen lévő objektumok megtalálásához a csillagászok egy mennyei koordináta-rendszert használnak, amely hasonló a földi földrajzi koordináta-rendszerünkhöz. A mennyei koordináta-rendszernek vannak pólusai, hosszúsági és szélességi vonalai és egyenlítője. Ezek többnyire rögzítettek a háttércsillagokhoz képest.
A mennyei egyenlítő 360 fokban fut a Föld körül, és elválasztja az északi mennyei féltekét a délitől. A Föld egyenlítőjéhez hasonlóan nulla fokos értéket mutat. A Földön ez a szélesség lenne. Az égen azonban ezt deklinációnak, vagy röviden DEC-nek nevezik. A deklinációs vonalak a mennyei egyenlítő feletti és alatti szögletes távolságukról kapták a nevüket. A vonalak fokokra, ívpercekre és ívmásodpercekre vannak osztva. Az egyenlítőtől délre eső deklinációs értékeknél mínuszjel (-) szerepel a koordináta előtt, a mennyei egyenlítőtől északra esőek pedig vagy üresek (azaz nincs jelölés), vagy pluszjel (+) előzi meg őket.
A hosszúság mennyei megfelelőjét rektaszcenziónak vagy röviden R.A.-nak nevezik. A Föld hosszúsági vonalaihoz hasonlóan ezek is pólustól pólusig futnak, és egyenletesen 15 fokos távolságban vannak egymástól. Bár a hosszúsági vonalakat szögtávolság választja el egymástól, egyben az idő mértékegységei is. Minden hosszúsági vonal egy órával van egymástól. Mivel a Föld 24 óránként fordul meg egyszer, összesen 24 vonal van. Ennek eredményeként az R.A. koordináták időegységekben vannak jelölve. Egy tetszőleges ponttal kezdődik a Halak csillagképben, amelyet 0 óra, 0 perc, 0 másodpercként jelölnek. Minden más pontot az jelöl, hogy mennyivel (azaz mennyi ideig) marad el ettől a koordinátától, miután az áthaladt a fejünk felett nyugat felé haladva.

A csillagok mozgása

Még a legszemlélődőbb megfigyelő számára is ismerős a Nap napi mozgása az égen. Ez a napi vándorlás nem a Nap mozgása, ahogy a korai csillagászok gondolták, hanem a Föld forgásának eredménye. A Föld forgása miatt a csillagok is ugyanazt teszik, egy nagy kört írnak le, ahogy a Föld befejezi egy fordulatát. A csillag által követett kör alakú pálya mérete attól függ, hogy hol van az égen. A mennyei egyenlítő közelében lévő csillagok alkotják a legnagyobb köröket, amelyek keleten kelnek és nyugaton nyugszanak. Az északi égi pólus felé haladva, amely pont körül az északi féltekén lévő csillagok forognak, ezek a körök egyre kisebbek lesznek. A középső égi szélességi fokokon lévő csillagok északkeleten kelnek és északnyugaton nyugszanak. A magas égi szélességi fokokon lévő csillagok mindig a horizont felett vannak, és cirkumpolárisnak nevezik őket, mert soha nem kelnek és nem nyugszanak. Soha nem fogja látni, hogy a csillagok egy kört befejeznek, mert a nappali napfény elmossa a csillagfényt. Az égbolt ezen régiójában lévő csillagok körkörös mozgásának egy része azonban látható, ha egy fényképezőgépet állványra állít, és néhány órára kinyitja a zárat. Az időzített expozíció félköröket fog feltárni, amelyek a pólus körül forognak. (A csillagmozgások leírása a déli féltekére is vonatkozik, kivéve, hogy a mennyei egyenlítőtől délre lévő összes csillag a déli égi pólus körül mozog.)

Pólusbeállítás szélességi skálával

A távcső pólusbeállításának legegyszerűbb módja a szélességi skála használata. Ellentétben más módszerekkel, amelyek megkövetelik, hogy megtalálja az égi pólust a közelében lévő bizonyos csillagok azonosításával, ez a módszer egy ismert állandó alapján működik, hogy meghatározza, milyen magasra kell a pólustengelyt irányítani. Az AstroMaster CG-3 rögzítés körülbelül 20 és 60 fok között állítható.

A fent említett állandó az Ön szélességi foka és az a szögletes távolság közötti kapcsolat, amellyel az égi pólus az északi (vagy déli) horizont felett van. Az északi horizonttól az északi égi pólusig mért szögletes távolság mindig egyenlő az Ön szélességi fokával. Ennek illusztrálására képzelje el, hogy az északi póluson áll, +90°-os szélességi fokon. Az északi égi pólus, amelynek +90°-os deklinációja van, közvetlenül a feje felett lenne (azaz 90 a horizont felett). Most tegyük fel, hogy egy fokot délre mozog — az Ön szélességi foka most +89° °, és az égi pólus már nem közvetlenül a feje felett van. Egy fokkal közelebb került az északi horizont felé. Ez azt jelenti, hogy a pólus most 89° °-kal van az északi horizont felett. Ha egy fokkal tovább délre mozog, ugyanaz történik újra. 70 mérföldet kellene északra vagy délre utaznia, hogy egy fokkal megváltoztassa a szélességi fokát. Amint ebből a példából látható, az északi horizonttól az égi pólusig mért távolság mindig egyenlő az Ön szélességi fokával.
Ha Los Angelesből figyel meg, amelynek szélességi foka 34° °, akkor az égi pólus 34° °-kal van az északi horizont felett. Tehát a szélességi skála nem tesz mást, mint hogy a távcső pólustengelyét a megfelelő magasságba állítja az északi (vagy déli) horizont felett. A távcső beállításához:

1. Győződjön meg arról, hogy a rögzítés pólustengelye észak felé mutat. Használjon egy tájékozódási pontot, amelyről tudja, hogy észak felé néz.
2. Állítsa vízszintbe az állványt. Az állvány vízszintezése csak akkor szükséges, ha ezt a pólusbeállítási módszert használja.
3. Állítsa be a rögzítést magasságban, amíg a szélességi jelző az Ön szélességi fokára nem mutat. A rögzítés mozgatása befolyásolja a pólustengely által mutatott szöget. Az egyenlítői rögzítés beállításával kapcsolatos konkrét információkért lásd a "Rögzítés beállítása" című részt.

Ez a módszer nappali fényben is elvégezhető, így nincs szükség a sötétben való tapogatózásra. Bár ez a módszer NEM teszi Önt közvetlenül a pólusra, korlátozza a korrekciók számát egy objektum követésekor.

A Polarisra mutatva

Ez a módszer a Polarist használja útmutatóként az égi pólushoz. Mivel a Polaris kevesebb mint egy fokra van az égi pólustól, egyszerűen irányíthatja a távcső pólustengelyét a Polarisra. Bár ez semmiképpen sem tökéletes beállítás, egy fokon belülre kerül. Ezzel ellentétben az előző módszert sötétben kell elvégezni, amikor a Polaris látható.

1. Állítsa fel a távcsövet úgy, hogy a pólustengely észak felé mutasson.

2. Lazítsa meg a Dec. tengelykapcsoló gombot, és mozgassa a távcsövet úgy, hogy a tubus párhuzamos legyen a pólustengellyel. Amikor ez megtörténik, a deklinációs beállító kör +90° ° értéket fog mutatni. Ha a deklinációs beállító kör nincs beállítva, mozgassa a távcsövet úgy, hogy a tubus párhuzamos legyen a pólustengellyel.
3. Állítsa be a rögzítést magasságban és/vagy azimutfokban, amíg a Polaris meg nem jelenik a kereső látómezejében.

Ne feledje, hogy a pólusbeállítás során NE mozgassa a távcsövet R.A. vagy DEC irányban. Nem magát a távcsövet akarja mozgatni, hanem a pólustengelyt. A távcső egyszerűen arra szolgál, hogy lássa, hová mutat a pólustengely.
Az előző módszerhez hasonlóan ez is közel visz a pólushoz, de nem közvetlenül rá. A következő módszer segít javítani a pontosságot komolyabb megfigyelésekhez és fényképezéshez.

Az északi égi pólus megtalálása

Minden féltekén van egy pont az égen, amely körül az összes többi csillag forogni látszik. Ezeket a pontokat égi pólusoknak nevezik, és arról a féltekéről kapták a nevüket, amelyben találhatók. Például az északi féltekén minden csillag az északi égi pólus körül mozog. Amikor a távcső pólustengelye az égi pólusra mutat, párhuzamos a Föld forgástengelyével.
Sok pólusbeállítási módszer megköveteli, hogy tudja, hogyan találja meg az égi pólust a területen lévő csillagok azonosításával. Azok számára, akik az északi féltekén tartózkodnak, az égi pólus megtalálása nem túl nehéz. Szerencsére van egy szabad szemmel látható csillagunk, amely kevesebb mint egy fokra van tőle. Ez a Polaris csillag a Kis Göncölszekér fogantyújának végső csillaga. Mivel a Kis Göncölszekér (technikailag Ursa Minor néven ismert) nem a legfényesebb csillagképek egyike az égen, nehéz lehet megtalálni a városi területekről. Ha ez a helyzet, használja a Nagy Göncölszekér táljában lévő két végső csillagot (a mutató csillagokat). Húzzon egy képzeletbeli vonalat rajtuk keresztül a Kis Göncölszekér felé. Ezek a Polarisra mutatnak (lásd a 4-5. ábrát). A Nagy Göncölszekér (Ursa Major) helyzete változik az év során és az éjszaka folyamán (lásd a 4-4. ábrát). Amikor a Nagy Göncölszekér alacsonyan van az égen (azaz a horizont közelében), nehéz lehet megtalálni. Ilyenkor keresse meg a Cassiopeia-t (lásd a 4-5. ábrát). A déli féltekén megfigyelők nem olyan szerencsések, mint az északi féltekén élők. A déli égi pólus körüli csillagok közel sem olyan fényesek, mint az északi pólus körüliek. A legközelebbi csillag, amely viszonylag fényes, a Sigma Octantis. Ez a csillag éppen a szabad szemes határ (5,5 magnitúdó) alatt van, és körülbelül 59 ívpercre található a pólustól.

Meghatározás: Az északi égi pólus az az északi féltekén található pont, amely körül az összes csillag forogni látszik. A déli féltekén lévő megfelelője a déli égi pólus.

Polarizálás a déli féltekén

A déli égi pólus (South Celestial Pole, SCP) felé történő polarizálás valamivel nagyobb kihívást jelent, mivel nincs a közelben olyan fényes csillag, mint a Polaris az északi égi pólusnál (North Celestial Pole, NCP). A teleszkóp polarizálásának számos módja van, és az alkalmi megfigyeléshez az alábbi módszerek megfelelőek, és kellően közel juttatnak az SCP-hez.

Polarizálás a szélességi skálával

A teleszkóp polarizálásának legegyszerűbb módja a szélességi skála használata. Más módszerekkel ellentétben, amelyek megkövetelik, hogy megtalálja az égi pólust a közelében lévő bizonyos csillagok azonosításával, ez a módszer egy ismert állandóból indul ki, hogy meghatározza, milyen magasra kell irányítani a poláris tengelyt.
A fent említett állandó az Ön szélességi foka és az égi pólus déli horizont feletti szögletes távolsága közötti kapcsolat. A déli horizonttól a déli égi pólusig mért szögletes távolság mindig egyenlő az Ön szélességi fokával. Ennek illusztrálására képzelje el, hogy a déli sarkon áll, -90°-os szélességi fokon. A déli égi pólus, amelynek deklinációja -90°, közvetlenül a feje felett lenne (azaz 90°-kal a horizont felett). Most tegyük fel, hogy egy fokkal északabbra mozdul — az Ön szélességi foka most -89°, és az égi pólus már nincs közvetlenül a feje felett. Egy fokkal közelebb került a déli horizont felé. Ez azt jelenti, hogy a pólus most 89°-kal van a déli horizont felett. Ha még egy fokkal északabbra mozdul, ugyanez történik újra. 70 mérföldet kell északra vagy délre utaznia, hogy egy fokkal megváltoztassa a szélességi fokát. Mint ebből a példából látható, a déli horizonttól az égi pólusig mért távolság mindig egyenlő az Ön szélességi fokával.

Ha Sydney-ből figyeli meg az égboltot, amelynek szélességi foka -34°, akkor az égi pólus 34°-kal van a déli horizont felett. A szélességi skála tehát nem csinál mást, mint a teleszkóp poláris tengelyét a megfelelő magasságban a déli horizont fölé irányítja. A teleszkóp beállításához:

1. Győződjön meg arról, hogy a szerelés poláris tengelye dél felé mutat. Használjon egy olyan tájékozódási pontot, amelyről tudja, hogy dél felé néz.
2. Szintezze ki a háromlábat. A háromláb szintezése csak akkor szükséges, ha ezt a polarizálási módszert használja.
3. Állítsa be a szerelést a magasságban, amíg a szélességi fok jelző az Ön szélességi fokára nem mutat. A szerelés mozgatása befolyásolja a poláris tengely által mutatott szöget. Az egyenlítői szerelés beállításával kapcsolatos konkrét információkért olvassa el a teleszkóp kézikönyvének "A szerelés beállítása" című fejezetét.
4. Ha a fentieket helyesen végezték el, akkor a keresőtávcsőn és egy kis nagyítású okuláron keresztül megfigyelheti a pólus közelét.

Ez a módszer nappali fényben is elvégezhető, így nincs szükség sötétben tapogatózni. Bár ez a módszer NEM helyezi Önt közvetlenül a pólusra, korlátozza a korrekciók számát egy objektum követésekor.

A Sigma Octantisra való rámutatás

Ez a módszer a Sigma Octantist használja útmutatóként az égi pólushoz. Mivel a Sigma Octantis körülbelül 1°-kal van a déli égi pólustól, egyszerűen a teleszkóp poláris tengelyét a Sigma Octantisra irányíthatja. Bár ez korántsem tökéletes beállítás, egy fokon belülre kerül. Az előző módszerrel ellentétben ezt sötétben kell elvégezni, amikor a Sigma Octantis látható. A Sigma Octantis magnitúdója 5,5, és nehezen látható, és a keresőtávcső mellett egy binokulár is hasznos lehet.

1. Állítsa fel a teleszkópot úgy, hogy a poláris tengely dél felé mutasson.
2. Lazítsa meg a DEC tengelykapcsoló gombot, és mozgassa a teleszkópot úgy, hogy a tubus párhuzamos legyen a poláris tengellyel. Ha ez megtörtént, a deklinációs beállító kör 90°-ot mutat. Ha a deklinációs beállító kör nincs beállítva, mozgassa a teleszkópot úgy, hogy a tubus párhuzamos legyen a poláris tengellyel.
3. Állítsa be a szerelést a magasságban és/vagy azimutban, amíg a Sigma Octantis meg nem jelenik a kereső látómezejében.
4. Ha a fentieket helyesen végezték el, akkor a keresőtávcsőn és egy kis nagyítású okuláron keresztül megfigyelheti a pólus közelét.

Ne feledje, hogy a polarizálás közben NE mozgassa a teleszkópot R.A.-ban vagy DEC-ben. Nem magát a teleszkópot akarja mozgatni, hanem a poláris tengelyt. A teleszkópot egyszerűen arra használják, hogy lássák, merre mutat a poláris tengely.
Az előző módszerhez hasonlóan ez is közel visz a pólushoz, de nem közvetlenül rá.

A déli égi pólus (SCP) megtalálása

Ez a módszer segít javítani a polarizálást, és közelebb visz a pólushoz, mint a fenti módszerek. Ez javítja a pontosságot a komolyabb megfigyelésekhez és a fényképezéshez.
Mindkét féltekén van egy pont az égen, amely körül az összes többi csillag forogni látszik. Ezeket a pontokat égi pólusoknak nevezik, és annak a féltekének a nevét viselik, amelyben találhatók. Például a déli féltekén minden csillag a déli égi pólus körül mozog. Amikor a teleszkóp poláris tengelye az égi pólusra mutat, az párhuzamos a Föld forgástengelyével.
Sok polarizálási módszer megköveteli, hogy tudja, hogyan kell megtalálni az égi pólust a területen lévő csillagok azonosításával. A déli féltekén élő megfigyelők nincsenek olyan szerencsés helyzetben, mint az északi féltekén élők. A déli égi pólus körüli csillagok közel sem olyan fényesek, mint az északi égi pólus körüliek. A legközelebbi csillag, amely viszonylag fényes, a Sigma Octantis. Ez a csillag éppen a szabad szemes határ (5,5 magnitúdó) alatt van, és körülbelül 1°-ra van a déli égi pólustól, de nehezen található meg.

Ezért ezzel a módszerrel csillagmintákat fog használni a déli égi pólus megtalálásához. Húzzon egy képzeletbeli vonalat az SCP felé az Alpha Crucis és a Beta Crucis (amelyek a Déli Keresztben találhatók) között. Húzzon egy másik képzeletbeli vonalat az SCP felé az Alpha Centauri és a Beta Centauri vonalára merőlegesen. E két képzeletbeli vonal metszéspontja közel fogja mutatni a déli égi pólust.

Deklinációs sodródás módszere a polarizáláshoz

Ez a polarizálási módszer lehetővé teszi, hogy a legpontosabb beállítást kapja az égi póluson, és akkor van rá szükség, ha hosszú expozíciós mélyég-asztrofotózást szeretne végezni a teleszkópon keresztül. Az ilyen típusú asztrofotózás elvégzéséhez szüksége lesz egy opcionális motoros meghajtóra és más asztrofotózási tartozékokra is. A deklinációs sodródás módszer megköveteli, hogy figyelje a kiválasztott csillagok sodródását. Az egyes csillagok sodródása megmutatja, hogy a poláris tengely milyen messze van a valódi égi pólustól, és milyen irányban. Bár a deklinációs sodródás egyszerű és egyértelmű, sok időt és türelmet igényel az első kísérlet során. A deklinációs sodródás módszert a korábban említett módszerek bármelyikének befejezése után kell elvégezni.
Ha ezt a polarizálási módszert a déli féltekén használja, az alább leírt sodródás iránya az R.A. és a DEC esetében is fordított.
A deklinációs sodródás módszer elvégzéséhez ki kell választania két fényes csillagot. Az egyiknek a keleti horizont közelében, a másiknak pedig dél felé, a meridián közelében kell lennie. Mindkét csillagnak az égi egyenlítő közelében kell lennie (azaz 0° deklinációban). Egyszerre csak egy csillag sodródását fogja figyelni, és csak a deklinációban. A meridiánon lévő csillag megfigyelésekor a kelet-nyugati irányú bármilyen beállítási hiba kiderül. A keleti/nyugati horizont közelében lévő csillag megfigyelésekor az észak-déli irányú bármilyen beállítási hiba kiderül. Hasznos lehet egy megvilágított retikulum okulár, amely segít felismerni a sodródást. A nagyon pontos beállításhoz egy Barlow lencse is ajánlott, mivel növeli a nagyítást, és gyorsabban feltárja a sodródást. Ha dél felé néz, helyezze be a diagonált úgy, hogy az okulár egyenesen felfelé mutasson. Helyezze be a szálkeresztes okulárt, és állítsa be a szálkereszteket úgy, hogy az egyik párhuzamos legyen a deklinációs tengellyel, a másik pedig a rektaszcenziós tengellyel. Mozgassa a teleszkópot manuálisan R.A.-ban és DEC-ben a párhuzamosság ellenőrzéséhez.
Először válassza ki a csillagot ott, ahol az égi egyenlítő és a meridián találkozik. A csillagnak körülbelül 1/2 órán belül kell lennie a meridiántól, és öt fokon belül az égi egyenlítőtől. Középre helyezze a csillagot a teleszkóp látómezejében, és figyelje a deklinációban történő sodródást.

• Ha a csillag dél felé sodródik, a poláris tengely túl messze van keletre.
• Ha a csillag észak felé sodródik, a poláris tengely túl messze van nyugatra.

Végezze el a megfelelő beállításokat a poláris tengelyen, hogy megszüntesse a sodródást. Miután megszüntette az összes sodródást, térjen át a keleti horizont közelében lévő csillagra. A csillagnak 20 fokkal a horizont felett kell lennie, és öt fokon belül az égi egyenlítőtől.

• Ha a csillag dél felé sodródik, a poláris tengely túl alacsonyan van.
• Ha a csillag észak felé sodródik, a poláris tengely túl magasan van.

Ismét végezze el a megfelelő beállításokat a poláris tengelyen a sodródás megszüntetése érdekében. Sajnos az utóbbi beállítások nagyon enyhén kölcsönhatásba lépnek a korábbi beállításokkal. Ezért ismételje meg a folyamatot a pontosság javítása érdekében, ellenőrizve mindkét tengelyt a minimális sodródás érdekében. Miután a sodródás megszűnt, a teleszkóp nagyon pontosan be van állítva. Most már hosszú ideig végezhet mélyég-asztrofotózást a fő fókuszban.
MEGJEGYZÉS: Ha a keleti horizont el van takarva, választhat egy csillagot a nyugati horizont közelében, de meg kell fordítania a poláris magas/alacsony hiba irányát.

A beállító körök beállítása

Mielőtt a beállító köröket használhatná az égen lévő objektumok megtalálásához, be kell állítania az R.A. beállító kört, amely percekben van léptékezve. A deklinációs beállító kör fokokban van skálázva, és gyárilag be van állítva, ezért nem igényel beállítást. Az R.A. beállító körön két számsor található a tárcsán – az egyik az északi (fent), a másik pedig a déli féltekére (lent).
Az R.A. beállító kör beállításához ismernie kell néhányat az égbolt legfényesebb csillagai közül. Ha nem, akkor ezeket a Celestron Sky Maps (#93722) segítségével vagy egy aktuális csillagászati folyóiratban találhatja meg.
Az R.A. beállító kör beállításához:

1. Keressen egy fényes csillagot az égi egyenlítő közelében. Minél távolabb van az égi pólustól, annál jobb lesz az R.A. beállító körön mért érték. A csillagnak, amellyel a beállító kört beállítja, fényesnek kell lennie, amelynek koordinátái ismertek és könnyen kikereshetők.
2. Középre helyezze a csillagot a keresőtávcsőben.
3. Nézzen át a fő teleszkópon, és nézze meg, hogy a csillag a látómezőben van-e. Ha nem, keresse meg és helyezze középre.
4. Keresse meg a csillag koordinátáit.
5. Forgassa el a kört, amíg a megfelelő koordináta egy vonalba nem kerül az R.A. jelzővel. Az R.A. beállító körnek szabadon kell forognia.

MEGJEGYZÉS: Mivel az R.A. beállító kör NEM mozog, amikor a teleszkóp R.A.-ban mozog, a beállító kört minden alkalommal be kell állítani, amikor használni szeretné egy objektum megtalálásához. Azonban nem kell minden alkalommal csillagot használnia. Ehelyett használhatja a jelenleg megfigyelt objektum koordinátáit.
Miután a körök be vannak állítva, felhasználhatja azokat bármely ismert koordinátákkal rendelkező objektum megtalálásához. A beállító körök pontossága közvetlenül összefügg a polarizálás pontosságával.

1. Válasszon ki egy megfigyelendő objektumot. Használjon egy szezonális csillagtérképet, hogy megbizonyosodjon arról, hogy a kiválasztott objektum a horizont felett van. Ahogy jobban megismeri az éjszakai égboltot, erre már nem lesz szükség.
2. Keresse meg a koordinátákat egy csillagatlaszban vagy referenciakönyvben.
3. Fogja meg a teleszkópot, és engedje ki a Dec. rögzítőgombot.
4. Mozgassa a teleszkópot deklinációban, amíg a jelző a megfelelő deklinációs koordinátára nem mutat.
5. Rögzítse a Dec. rögzítőgombot, hogy megakadályozza a teleszkóp elmozdulását.
6. Fogja meg a teleszkópot, és engedje ki az R.A. rögzítőgombot.
7. Mozgassa a teleszkópot R.A.-ban, amíg a jelző a megfelelő koordinátára nem mutat.
8. Rögzítse az R.A. rögzítőgombot, hogy megakadályozza a teleszkóp elcsúszását R.A.-ban.
9. Nézzen át a keresőtávcsövön, hogy megtalálta-e az objektumot, és helyezze középre az objektumot a keresőtávcsőben.
10. Nézzen be a fő optikába, és az objektumnak ott kell lennie. Néhány halványabb objektumot nem fog tudni látni a keresőtávcsőben. Ha ez megtörténik, érdemes egy csillagtérképet készíteni a területről, hogy "csillagról csillagra" ugrálhasson a célpontjáig.
11. Ez a folyamat minden objektumra megismételhető bármely adott éjszaka folyamán.

Motoros meghajtás

A Celestron egytengelyű DC motoros meghajtást kínál az AstroMaster egyenlítői állványhoz, hogy lehetővé tegye az égitestek követését. A poláris beállítás után a motoros meghajtás pontosan követi az objektumokat a rektaszcenzióban, ahogy azok áthaladnak az égen. Csak kisebb elhajlás-korrekciókra lesz szükség ahhoz, hogy az égitestek hosszú ideig a szemlencse közepén maradjanak. A #21069 és #31051 modellekhez ez a motoros meghajtás alapfelszereltségként jár, és az állványra van rögzítve, de el kell távolítania az akkumulátor behelyezéséhez (a motoros meghajtást a szerelési utasítások fordított sorrendjében távolítsa el, és az alábbiak szerint helyezze be az akkumulátort, majd szerelje vissza a motoros meghajtást). A motoros meghajtás opcionális tartozékként (93514-es modell) is megvásárolható más modellekhez.
A motoros meghajtás beszerelése – azok számára, akik opcionális tartozékként vásárolják meg.
A motoros meghajtás egy rugalmas csatlakozóval csatlakozik az AstroMaster egyenlítői állványhoz, amely az R.A. lassú mozgású tengelyére van felszerelve, valamint egy motortartóval, amely a helyén tartja a motort. A motoros meghajtás beszereléséhez lásd az alábbi leírást és fényképeket:

1. Győződjön meg arról, hogy az R.A. lassú mozgású kábel a szélességi skálával szemben lévő R.A. tengelyhez van rögzítve.
2. Távolítsa el a pólustengely oldalán található Allen-fejű csavart.
3. Csúsztassa a rugalmas motorcsatlakozó nyitott végét az R.A. tengelyre. Győződjön meg arról, hogy a rugalmas motorcsatlakozón lévő csavar az R.A. tengely lapos részén van elhelyezve.
4. Húzza meg a motorcsatlakozó csavarját egy laposfejű csavarhúzóval.
5. Forgassa el a motort a tengelyen, amíg a motortartón lévő nyílás egy vonalba nem kerül az állvány szélességi forgáspontjának közepén lévő menetes furattal.
6. Helyezze az Allen-fejű csavart a motortartón keresztül, és csavarja be a forgáspont oldalán lévő furatba. Ezután húzza meg a csavart egy imbuszkulccsal.

A motoros meghajtás működtetése
A motoros meghajtást egy 9 voltos alkáli elem táplálja. Ez akár 40 órán keresztül is képes táplálni a meghajtót, a motor sebességének beállításától és a környezeti hőmérséklettől függően. Az akkumulátor behelyezéséhez csavarja ki a két rögzítőcsavart – 4-11. ábra. Távolítsa el a vezérlőpanel lemezét a motorszerelvényről, majd távolítsa el a motortartót a motorról. Ezután hozzáférhet az akkumulátorhoz, amely kábelekhez van csatlakoztatva a behelyezéshez vagy a cseréhez. Végül fordítsa meg az összes lépést a motoros meghajtás állványra való visszaszereléséhez.

A motoros meghajtás sebességszabályozóval van felszerelve (a 4-11. ábrán a rögzítőcsavar felett található), amely lehetővé teszi, hogy a motoros meghajtás gyorsabb vagy lassabb sebességgel kövessen. Ez akkor hasznos, ha nem csillagszerű objektumokat, például a Holdat vagy a Napot figyeljük, amelyek kissé eltérő sebességgel mozognak, mint a csillagok. A motor sebességének megváltoztatásához csúsztassa az On/Off (Be/Ki) kapcsolót "ON" (Be) állásba, és a piros tápellátásjelző lámpa világít. Ezután forgassa el a sebességszabályozó gombot az óramutató járásával megegyező irányba a motor sebességének növeléséhez, és az óramutató járásával ellentétes irányba a sebesség csökkentéséhez.
A megfelelő sebesség meghatározásához a távcsövet hozzávetőlegesen polárisan be kell állítani. Keressen egy csillagot az égi egyenlítőn (kb. 0° deklináció), és középre igazítsa egy kis nagyítású szemlencsében. Kapcsolja be a meghajtót, és hagyja, hogy a távcső 1-2 percig kövessen. Ha néhány perc elteltével a csillag nyugat felé sodródik, akkor a motor túl lassan követ, és növelnie kell a motor sebességét. Ha a csillag kelet felé sodródik, akkor csökkentse a motor sebességét. Ismételje meg ezt a folyamatot, amíg a csillag több percig a szemlencse közepén nem marad. Ne feledje, hogy hagyja figyelmen kívül a deklinációban történő csillagsodródást.
A meghajtónak van egy "N/S" kapcsolója is, amelyet be kell állítani, ha az északi vagy a déli féltekén működik.

Égi megfigyelés

A távcsöve felállításával készen áll a megfigyelésre. Ez a rész a vizuális megfigyelési tippeket tartalmazza mind a naprendszer, mind a mélyég objektumokhoz, valamint az általános megfigyelési körülményeket, amelyek befolyásolják a megfigyelési képességét.

A Hold megfigyelése

Gyakran kísértést érez az ember, hogy teleholdkor nézze a Holdat. Ilyenkor az általunk látott arc teljesen meg van világítva, és a fénye elsöprő lehet. Ráadásul ebben a fázisban alig vagy egyáltalán nem látható kontraszt.
A Hold megfigyelésének egyik legjobb időpontja a részleges fázisai (az első vagy a harmadik negyed környékén). A hosszú árnyékok rengeteg részletet tárnak fel a holdfelszínen. Alacsony nagyítással a holdkorong nagy részét egyszerre láthatja. A nagyobb nagyításhoz cserélje ki az opcionális okulárokat, hogy egy kisebb területre fókuszáljon.

Holdmegfigyelési tippek
A kontraszt növeléséhez és a holdfelszín részleteinek kiemeléséhez használjon opcionális szűrőket. A sárga szűrő jól működik a kontraszt javítására, míg a semleges sűrűségű vagy polarizációs szűrő csökkenti a teljes felületi fényerőt és a tükröződést.

A bolygók megfigyelése

Más lenyűgöző célpontok közé tartozik az öt szabad szemmel látható bolygó. Láthatja, ahogy a Vénusz átesik a holdhoz hasonló fázisain. A Mars számos felszíni részletet és az egyik vagy mindkét sarki sapkáját tárhatja fel. Láthatja a Jupiter felhősávjait és a nagy Vörös Foltot (ha az megfigyelés idején látható). Ezenkívül láthatja a Jupiter holdjait is, amint a hatalmas bolygó körül keringenek. A Szaturnusz, gyönyörű gyűrűivel, közepes nagyítással könnyen látható.

Bolygómegfigyelési tippek

• Ne feledje, hogy a légköri viszonyok általában a korlátozó tényező abban, hogy mennyi bolygórészlet lesz látható. Ezért kerülje a bolygók megfigyelését, amikor alacsonyan vannak a horizonton, vagy amikor közvetlenül egy sugárzó hőforrás felett vannak, például egy tető vagy egy kémény felett. Lásd a "Látási viszonyok" című részt a jelen szakaszban később.
• A kontraszt növeléséhez és a bolygó felszínének részleteinek kiemeléséhez próbáljon meg Celestron okulárszűrőket használni.

A Nap megfigyelése

Bár sok amatőr csillagász figyelmen kívül hagyja, a Nap megfigyelése egyszerre kifizetődő és szórakoztató. Mivel azonban a Nap nagyon fényes, különleges óvintézkedéseket kell tenni a csillagunk megfigyelésekor, nehogy megsérüljön a szeme vagy a távcsöve.
A biztonságos napmegfigyeléshez használjon olyan napszűrőt, amely csökkenti a Nap fényének intenzitását, így biztonságossá téve a megtekintést. Szűrővel láthatja a napfoltokat, amint azok áthaladnak a napkorongon, és a fakulákat, amelyek a Nap széle közelében látható fényes foltok.

• A Nap megfigyelésének legjobb időpontja a kora reggel vagy a késő délután, amikor a levegő hűvösebb.
• A Nap középre helyezéséhez anélkül, hogy az okulárba nézne, figyelje a távcső tubusának árnyékát, amíg kör alakú árnyékot nem vet.

Mélyég objektumok megfigyelése

A mélyég objektumok egyszerűen azok az objektumok, amelyek a Naprendszerünk határain kívül esnek. Ide tartoznak a csillaghalmazok, planetáris ködök, diffúz ködök, kettős csillagok és más galaxisok a mi Tejútrendszerünkön kívül. A legtöbb mélyég objektum nagy szögméretű. Ezért alacsony vagy közepes nagyításra van szükség a megtekintésükhöz. Vizuálisan túl halványak ahhoz, hogy a hosszú expozíciós fényképeken látható színeket felfedjék. Ehelyett fekete-fehérnek tűnnek. Alacsony felületi fényességük miatt sötét égbolt helyről kell megfigyelni őket. A nagy városi területek körüli fényszennyezés elmossa a legtöbb ködöt, ami megnehezíti, ha nem lehetetlenné teszi a megfigyelésüket. A fényszennyezést csökkentő szűrők segítenek csökkenteni a háttér égbolt fényességét, ezáltal növelve a kontrasztot.

Látási viszonyok

A látási viszonyok befolyásolják, hogy mit láthat a távcsövén keresztül egy megfigyelési munkamenet során. A feltételek közé tartozik az átláthatóság, az égbolt megvilágítása és a látás. A látási viszonyok és a megfigyelésre gyakorolt hatásuk megértése segít a legtöbbet kihozni a távcsövéből.

Átláthatóság
Az átláthatóság a légkör tisztasága, amelyet a felhők, a nedvesség és más levegőben szálló részecskék befolyásolnak. A vastag gomolyfelhők teljesen átlátszatlanok, míg a cirrusok vékonyak lehetnek, és átengedik a legfényesebb csillagok fényét. A párás égbolt több fényt nyel el, mint a tiszta égbolt, ami megnehezíti a halványabb objektumok megtekintését és csökkenti a kontrasztot a fényesebb objektumokon. A vulkánkitörésekből a felső légkörbe került aeroszolok szintén befolyásolják az átláthatóságot. Ideálisak azok a körülmények, amikor az éjszakai égbolt tintafekete.

Égbolt megvilágítása
A Hold, a sarki fények, a természetes légkör és a fényszennyezés által okozott általános égbolt fényesedése nagymértékben befolyásolja az átláthatóságot. Bár a fényesebb csillagok és bolygók esetében nem jelent problémát, a fényes égbolt csökkenti a kiterjedt ködök kontrasztját, ami megnehezíti, ha nem lehetetlenné teszi a megtekintésüket. A megfigyelés maximalizálása érdekében korlátozza a mélyég megtekintését holdtalan éjszakákra, távol a nagy városi területek környékén található fényszennyezett égboltoktól. Az LPR szűrők javítják a mélyég megtekintését a fényszennyezett területekről azáltal, hogy blokkolják a nem kívánt fényt, miközben áteresztik a fényt bizonyos mélyég objektumokból. Másrészt megfigyelhet bolygókat és csillagokat fényszennyezett területekről, vagy amikor a Hold kint van.

Látás
A látási viszonyok a légkör stabilitására vonatkoznak, és közvetlenül befolyásolják a kiterjedt objektumokban látható finom részletek mennyiségét. A légkörünkben lévő levegő lencseként viselkedik, amely meghajlítja és torzítja a bejövő fénysugarakat. A hajlítás mértéke a levegő sűrűségétől függ. A változó hőmérsékletű rétegek különböző sűrűségűek, ezért másképp hajlítják a fényt. Ugyanabból az objektumból érkező fénysugarak enyhén eltolva érkeznek, ami tökéletlen vagy elkenődött képet hoz létre. Ezek a légköri zavarok időről időre és helyről helyre változnak. A levegőcsomagok mérete a rekesznyílásához képest határozza meg a "látás" minőségét. Jó látási viszonyok között finom részletek láthatók a fényesebb bolygókon, mint például a Jupiter és a Mars, és a csillagok tűhegyes képek. Rossz látási viszonyok között a képek elmosódottak, és a csillagok foltokként jelennek meg.
Az itt leírt feltételek a vizuális és a fényképes megfigyelésekre is vonatkoznak.

A látási viszonyok közvetlenül befolyásolják a képminőséget. Ezek a rajzok egy pontszerű forrást (azaz csillagot) ábrázolnak a rossz látási viszonyoktól (balra) a kiváló viszonyokig (jobbra). A legtöbb esetben a látási viszonyok olyan képeket eredményeznek, amelyek valahol a két véglet között helyezkednek el.

Asztrofotózás

Az AstroMaster sorozatú távcsöveket vizuális megfigyelésre tervezték. Miután egy ideje az éjszakai égboltot nézegette, érdemes kipróbálnia a fényképezést is. A távcsövével többféle fényképezési forma is lehetséges égi és földi célokra egyaránt. Az alábbiakban csak egy nagyon rövid áttekintést adunk a rendelkezésre álló fényképezési módszerekről, és azt javasoljuk, hogy keressen különböző könyveket a témával kapcsolatos részletes információkért.
Minimumra szüksége lesz egy digitális fényképezőgépre vagy egy 35 mm-es tükörreflexes fényképezőgépre. Csatlakoztassa a fényképezőgépet a távcsőhöz a következőkkel:

• Digitális fényképezőgép – szüksége lesz az Universal Digital Camera Adapter (# 93626) adapterre. Az adapter lehetővé teszi a fényképezőgép merev rögzítését földi és elsődleges fókuszú asztrofotózáshoz is.
• 35 mm-es tükörreflexes fényképezőgép – el kell távolítania a fényképezőgép lencséjét, és csatlakoztatnia kell egy T-gyűrűt a fényképezőgép márkájához. Ezután szüksége lesz egy T-adapterre (# 93625) ahhoz, hogy az egyik végét a T-gyűrűhöz, a másik végét pedig a távcső fókuszcsövéhez rögzítse. A távcsöve most a fényképezőgép lencséje. A 90 EQ-t is adaptálhatja az okuláradapter T-meneteinek (2-19. ábra) használatával, ahol a T-gyűrű becsavarható a T-adapter (# 93625) használata helyett.

Rövid expozíciós, elsődleges fókuszú fényképezés

A rövid expozíciós, elsődleges fókuszú fényképezés a legjobb módja az égi objektumok képalkotásának megkezdéséhez. Ez úgy történik, hogy a fényképezőgépet a fenti bekezdésben leírtak szerint a távcsőhöz rögzíti. Néhány pontot érdemes szem előtt tartani:

• Polarizálja a távcsövet, és indítsa el az opcionális motoros meghajtót a követéshez.
• Képalkothat a Holdról és a fényesebb bolygókról is. Különböző beállításokkal és expozíciós időkkel kell kísérleteznie. Sok információt szerezhet a fényképezőgép használati útmutatójából, amely kiegészítheti azt, amit a témával kapcsolatos részletes könyvekben találhat.
• Ha lehetséges, sötét égboltú megfigyelőhelyről fényképezzen.

Piggyback fényképezés

Csak a 130 EQ Newton távcsőhöz, a piggyback fényképezés egy fényképezőgéppel és a normál lencséjével történik, amely a távcső tetején lovagol. Ezzel a módszerrel teljes csillagképeket rögzíthet, és nagyméretű ködöket rögzíthet. Csatlakoztassa a fényképezőgépet a cső rögzítőgyűrűjének tetején található piggyback adapter csavarjához (6-1. ábra) (a fényképezőgép alján egy menetes lyuk található, amely illeszkedik ehhez a csavarhoz). Polarizálnia kell a távcsövet, és el kell indítania az opcionális motoros meghajtót a követéshez.

Bolygó- és holdfényképezés speciális képalkotókkal

Az elmúlt néhány évben egy új technológia fejlődött ki, amely viszonylag egyszerűvé teszi a bolygók és a Hold nagyszerű képeinek készítését, és az eredmények valóban lenyűgözőek. A Celestron kínálja a NexImage (# 93712) képalkotót, amely egy speciális fényképezőgép, és a szoftver a képfeldolgozáshoz is mellékelve van. Már az első éjszaka olyan bolygóképeket készíthet, amelyek vetekszenek azzal, amit a szakemberek néhány évvel ezelőtt nagy távcsövekkel csináltak.

CCD képalkotás mélyég objektumokhoz

Különleges fényképezőgépeket fejlesztettek ki mélyég képek készítéséhez. Ezek az elmúlt évek során sokat fejlődtek, gazdaságosabbá váltak, és az amatőrök fantasztikus képeket készíthetnek. Számos könyv íródott arról, hogyan lehet a lehető legjobb képeket készíteni. A technológia folyamatosan fejlődik, jobb és könnyebben használható termékekkel a piacon.

Földi fényképezés

A távcsöve kiváló teleobjektív a földi (földi) fényképezéshez. Képeket készíthet különböző festői kilátásokról, vadon élő állatokról, természetről és szinte bármiről. Kísérleteznie kell a fókuszálással, a sebességgel stb., hogy a kívánt legjobb képet kapja. A fényképezőgépet a lap tetején található utasítások szerint adaptálhatja.

A távcső karbantartása

Bár a távcső minimális karbantartást igényel, van néhány dolog, amire emlékezni kell, hogy a távcső a lehető legjobban teljesítsen.

Az optika gondozása és tisztítása

Időnként por és/vagy nedvesség halmozódhat fel az objektívlencsén vagy a főtükrön, attól függően, hogy milyen típusú távcsővel rendelkezik. Különös gondot kell fordítani minden műszer tisztításakor, hogy ne sérüljön az optika.
Ha por halmozódott fel az optikán, távolítsa el kefével (teveszőrből készült) vagy sűrített levegős dobozzal. Fújjon a üvegfelületre körülbelül két-négy másodpercig. Ezután optikai tisztítóoldattal és fehér papírzsebkendővel távolítsa el a maradék szennyeződéseket. Vigye fel az oldatot a papírzsebkendőre, majd vigye fel a papírzsebkendőt az optikára. Alacsony nyomású mozdulatokkal haladjon a lencse (vagy tükör) közepétől a külső részéig. NE dörzsölje körkörösen!
Használhat kereskedelmi forgalomban kapható lencsetisztítót, vagy keverhet sajátot. Egy jó tisztítóoldat izopropil-alkohol és desztillált víz keveréke. Az oldat 60% izopropil-alkohol és 40% desztillált víz legyen. Vagy használható folyékony mosogatószer vízzel hígítva (pár csepp egy liter vízhez).
Időnként megfigyelési munkamenet során páralecsapódást tapasztalhat a távcső optikáján. Ha folytatni szeretné a megfigyelést, a párát el kell távolítani, vagy hajszárítóval (alacsony fokozaton), vagy úgy, hogy a távcsövet a földre irányítja, amíg a pára el nem párolog.
Ha nedvesség csapódik le az optika belsejében, távolítsa el a tartozékokat a távcsőből. Helyezze a távcsövet pormentes környezetbe, és irányítsa lefelé. Ez eltávolítja a nedvességet a távcső csövéről.
A távcső tisztításának minimalizálása érdekében cserélje ki az összes lencsevédőt, amint befejezte a használatát. Mivel a cellák NEM zártak, a fedeleket használaton kívül a nyílások fölé kell helyezni. Ez megakadályozza, hogy szennyeződések kerüljenek az optikai csőbe.
A belső beállításokat és tisztítást csak a Celestron javítórészlege végezheti. Ha a távcsöve belső tisztítást igényel, kérjük, hívja fel a gyárat a visszaküldési engedélyszámért és az árajánlatért.

Newton-távcső kollimációja

A legtöbb Newton-féle tükrös távcső optikai teljesítménye optimalizálható a távcső optikájának szükség szerinti újrakollimálásával (beállításával). A távcső kollimálása egyszerűen azt jelenti, hogy optikai elemeit egyensúlyba hozzuk. A rossz kollimáció optikai aberrációkhoz és torzulásokhoz vezet.
A távcső kollimálása előtt szánjon időt arra, hogy megismerje az összes alkatrészét. A főtükör a távcsőcső hátsó végén található nagy tükör. Ezt a tükröt a távcsőcső végén 120 fokos távolságban elhelyezett három csavar meglazításával és meghúzásával lehet beállítani. A másodlagos tükör (a kis, elliptikus tükör a fókuszáló alatt, a cső elején) szintén három állítócsavarral rendelkezik; a kollimáció elvégzéséhez opcionális eszközökre lesz szüksége (az alábbiakban leírtak szerint). Annak megállapításához, hogy a távcsövet kollimálni kell-e, először irányítsa a távcsövet egy fényes fal vagy a kék ég felé.

A másodlagos tükör beállítása

Az alábbiak a távcső nappali kollimációjának eljárását írják le a Celestron által kínált opcionális Newtonian Collimation Tool (#94183) használatával. A távcső kollimálásához a Collimation Tool nélkül olvassa el a következő szakaszt az éjszakai csillagkollimációról. A nagyon pontos kollimációhoz az opcionális Collimation Eyepiece 1 ¼" (# 94182) is rendelkezésre áll.
Ha van okulár a fókuszálóban, vegye ki. A fókuszáló gombokkal húzza be teljesen a fókuszáló csövet, amíg az ezüst csöve már nem látható. A fókuszálón keresztül a másodlagos tükörnek a főtükörről kivetített tükörképét fogja látni. Ebben a lépésben hagyja figyelmen kívül a főtükör sziluettes tükörképét. Helyezze be a kollimáló sapkát a fókuszálóba, és nézzen bele. Ha a fókusz teljesen be van húzva, a teljes főtükörnek látszania kell a másodlagos tükörben. Ha a főtükör nincs középen a másodlagos tükörben, állítsa be a másodlagos tükör csavarjait felváltva meghúzva és meglazítva azokat, amíg a főtükör perifériája középre nem kerül a látómezőben. NE lazítsa meg vagy húzza meg a másodlagos tükörtartó középső csavarját, mert az tartja fenn a megfelelő tükörpozíciót.

A főtükör beállítása

Most állítsa be a főtükör csavarjait, hogy újra középre helyezze a kis másodlagos tükör tükörképét, hogy az a főtükör látványa előtt sziluettesen jelenjen meg. Amikor a fókuszálóba néz, a tükrök sziluettjeinek koncentrikusnak kell lenniük. Ismételje meg az első és a második lépést, amíg ezt el nem éri.
Vegye ki a kollimáló sapkát, és nézzen a fókuszálóba, ahol a szeme tükörképét kell látnia a másodlagos tükörben.
Newton-féle kollimációs nézetek a fókuszálón keresztül nézve a kollimációs sapka használatával

Éjszakai csillagkollimáció
A nappali kollimáció sikeres befejezése után az éjszakai csillagkollimáció elvégezhető a főtükör pontos beállításával, miközben a távcsőcső a tartóján van, és egy fényes csillagra irányul. A távcsövet éjszaka kell felállítani, és a csillag képét közepes és nagy nagyítással (a nyílás hüvelykenként 30-60 nagyítással) kell tanulmányozni. Ha nem szimmetrikus fókuszmintázat van jelen, akkor ezt a főtükör újrakollimálásával korrigálni lehet.

Eljárás (Kérjük, olvassa el teljesen ezt a részt a kezdés előtt):
Az északi féltekén történő csillagkollimációhoz irányuljon egy álló csillagra, például a Sarkcsillagra (Polaris). Az északi égen található, a horizont felett a szélességi fokával megegyező távolságban. Ez a Kis Göncöl fogantyújának végső csillaga is. A Polaris nem a legfényesebb csillag az égen, és még halványnak is tűnhet, az égbolt viszonyaitól függően.
A főtükör újrakollimálása előtt keresse meg a kollimációs csavarokat a távcsőcső hátulján.
A hátsó cella (a 7-1. ábrán látható) három nagy szárnyascsavarral rendelkezik, amelyeket a kollimációhoz használnak, és három kis szárnyascsavarral, amelyek a tükör rögzítésére szolgálnak. A kollimációs csavarok megdöntik a főtükröt. Kezdje azzal, hogy a kis rögzítőcsavarokat néhány fordulattal meglazítja. Általában egy ¹/₈ fordulat nagyságrendű mozgások különbséget tesznek, a nagy kollimációs csavaroknál körülbelül egy ¹/₂ és ³/₄ fordulat a maximális. Egyszerre egy kollimációs csavart fordítson el, és egy kollimációs eszközzel vagy okulárral ellenőrizze, hogy a kollimáció hogyan változik (lásd a következő bekezdést alább). Kísérletezgetni kell, de végül el fogja érni a kívánt központosítást.
A legjobb az opcionális kollimációs eszközt vagy kollimációs okulárt használni. Nézzen a fókuszálóba, és figyelje meg, hogy a másodlagos tükörkép közelebb került-e a főtükör közepéhez.
A Polaris vagy egy fényes csillag látómezőn belüli középre helyezésével fókuszáljon a standard okulárral vagy a legnagyobb teljesítményű okulárral, azaz a legrövidebb gyújtótávolsággal mm-ben, például 6 mm-es vagy 4 mm-es okulárral. Egy másik lehetőség egy hosszabb gyújtótávolságú okulár használata egy Barlow-lencsével. Amikor egy csillag fókuszban van, éles fénypontnak kell kinéznie. Ha a csillagra fókuszálva szabálytalan alakú, vagy úgy tűnik, hogy az élénél fénycsóva van, az azt jelenti, hogy a tükrök nincsenek egy vonalban. Ha a csillagból származó fénycsóva megjelenését észleli, amely stabilan helyben marad, ahogy pontosan fókuszba kerül és kijön belőle, akkor az újrakollimáció segít élesíteni a képet.
Ha elégedett a kollimációval, húzza meg a kis rögzítőcsavarokat.
Jegyezze fel, hogy a fény milyen irányba lobban. Például, ha úgy tűnik, hogy a látómezőben a három órás pozíció felé lobban, akkor azt a csavart vagy a kollimációs csavarok kombinációját kell mozgatnia, amely szükséges ahhoz, hogy a csillag képét a lobbanás irányába mozgassa. Ebben a példában a csillag képét a fókuszáló okulárban a kollimációs csavarok beállításával a látómezőben a három órás pozíció felé szeretné mozgatni. Lehet, hogy csak annyira kell beállítani egy csavart, hogy a csillag képét a látómező közepéről körülbelül félig vagy még kevesebbre mozgassa a látómező széle felé (nagy teljesítményű okulár használata esetén).
A kollimációs beállításokat a legjobb úgy elvégezni, hogy a csillag helyzetét nézi a látómezőben, és egyszerre fordítja el az állítócsavarokat. Így pontosan láthatja, hogy a mozgás milyen irányba történik. Hasznos lehet, ha két ember dolgozik együtt: egyikük nézi és megmondja, melyik csavarokat kell elfordítani és mennyivel, a másikuk pedig elvégzi a beállításokat.

Az első vagy minden beállítás után újra kell irányítani a távcsőcsövet, hogy a csillagot ismét a látómező közepére helyezze. A csillagkép szimmetriája ezután megítélhető úgy, hogy pontosan fókuszba kerül, és kívülre kerül, és megfigyeli a csillag mintázatát. Javulásnak kell látszania, ha a megfelelő beállítások történnek. Mivel három csavar van jelen, legalább kettőt el kell mozdítani a szükséges tükörmozgás eléréséhez.

Opcionális tartozékok

Meg fogja tapasztalni, hogy az AstroMaster távcsőhöz kapható további tartozékok fokozzák a megfigyelési élményt, és bővítik a távcső használhatóságát. Ez csak egy rövid felsorolás a különböző tartozékokról egy rövid leírással. A teljes leíráshoz és az összes elérhető tartozékhoz látogasson el a Celestron weboldalára vagy a Celestron tartozékkatalógusba.

Égtérképek (# 93722) – A Celestron égtérképek ideális oktatási segédeszközök az éjszakai égbolt megismeréséhez. Még akkor is, ha már ismeri a főbb csillagképeket, ezek a térképek segíthetnek mindenféle lenyűgöző objektum megtalálásában.

Omni Plossl okulárok – Ezek az okulárok gazdaságos áron kaphatók, és pengeéles képet kínálnak a teljes mezőben. 4 elemes lencsekialakítást használnak, és a következő gyújtótávolságokkal rendelkeznek: 4 mm, 6 mm, 9 mm, 12,5 mm, 15 mm, 20 mm, 25 mm, 32 mm és 40 mm – mind 1,25"-os tubusban.

Omni Barlow lencse (# 93326) – Bármelyik okulárral használva megduplázza az adott okulár nagyítását. A Barlow-lencse egy negatív lencse, amely megnöveli a távcső gyújtótávolságát. A 2x Omni egy 1,25"-os tubus, kevesebb, mint 3" (76 mm) hosszú, és csak 4oz (113 gr) súlyú.
Hold szűrő (# 94119-A) – Ez egy gazdaságos 1,25"-os okulárszűrő a Hold fényességének csökkentésére és a kontraszt javítására, így több részlet figyelhető meg a Hold felszínén.
UHC/LPR szűrő 1,25" (# 94123) – Ezt a szűrőt arra tervezték, hogy javítsa a mélyégbeli csillagászati objektumok megtekintését városi területekről. Szelektíven csökkenti a fény bizonyos hullámhosszainak átvitelét, különösen azokat, amelyeket mesterséges fények bocsátanak ki.

Zseblámpa, éjjellátó (# 93588) – A Celestron zseblámpa két piros LED-et használ, hogy jobban megőrizze az éjjellátást, mint a piros szűrők vagy más eszközök. A fényerő állítható. Egyetlen 9 voltos elemmel működik, amely tartozék.
Kollimációs eszköz (# 94183) – A Newton-távcső kollimálása könnyen elvégezhető ezzel a praktikus tartozékkal, amely részletes utasításokat tartalmaz.
Kollimációs okulár – 1,25" (# 94182) – A kollimációs okulár ideális a Newton-távcsövek pontos kollimálásához.
Digitális fényképezőgép adapter – univerzális (# 93626) – Egy univerzális rögzítőplatform, amely lehetővé teszi, hogy afokális fényképezést (fényképezést egy távcső okulárján keresztül) végezzen 1,25"-os okulárokkal a digitális fényképezőgépével.

T-adapter – univerzális 1,25" (# 93625) – Ez az adapter illeszkedik a távcső 1,25"-os fókuszálójához. Lehetővé teszi a 35 mm-es SLR fényképezőgép csatlakoztatását földi, valamint hold- és bolygófényképezéshez.
Motorhajtás (# 93514) – Az AstroMaster távcsövekhez egytengelyű (R.A.) motorhajtás kompenzálja a Föld forgását, így egy objektum a látómezőben marad. Ez sokkal élvezetesebbé teszi a megfigyelést, és kiküszöböli a kézi lassított vezérlés állandó használatát.

AstroMaster specifikációk

		21064 & 21069	31045 & 31051
		AM 90 EQ	AM 130 EQ
Optikai kialakítás		Refraktor	Newton
Nyílás		90 mm (3,5")	130 mm (5")
Gyújtótávolság		1000 mm	650 mm
Fókusztávolság		f/11	f/5
Másodlagos tükör eltakarása - Átmérő-Terület		n/a	31% - 10%
Optikai bevonatok		Többrétegű bevonat	Teljes bevonat
Keresőtávcső		Csillagmutató	Csillagmutató
Diagonál 1,25"		Egyenes kép	n/a
Okulárok 1,25"		20 mm (50x)	20 mm Egyenes
Látszólagos FOV	- 20 mm 50°-on		Kép (33x)
	- 10 mm 40°-on	10 mm (100x)	10 mm (65x)
Szögmező 20 mm-es okulárral		1,0°	1,5°
Lineáris FOV 20 mm-es okulárral -ft/1000yds		53	79
Szerelés		Egyenlítői CG3	Egyenlítői CG3
RA és DEC beállító körök		igen	igen
RA és DEC lassított kábelek		igen	igen
Állvány láb átmérője 1,25"		igen	igen
CD-ROM "The Sky" 1. szint		igen	igen
Legmagasabb hasznos nagyítás		213x	306x
Korlátozó csillagászati magnitúdó		12,3	13,1
Felbontás - Raleigh (ívmásodpercek)		1,54	1,06
Felbontás - Dawes Limit " "		1,29	0,89
Fénygyűjtő teljesítmény		165x	345x
Optikai cső hossza		36" (91 cm)	24" (61 cm)
Távcső súlya		27 font (12,2 kg)	28 font (12,7 kg)

Megjegyzés: A műszaki adatok értesítés nélkül változhatnak
Megjegyzés: A # 21069 és a # 31051 tartalmaz egy motorhajtást

www.ekt2.com

Hivatkozások

• http://www.ekt2.com

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Celestron AstroMaster 130 EQ, 31045 kézikönyv letöltése

Elérhető nyelvek
