Panduan Celestron AstroMaster 130 EQ, 31045

Pendahuluan

Selamat atas pembelian teleskop Seri AstroMaster Anda. Teleskop Seri AstroMaster hadir dalam beberapa model yang berbeda dan panduan ini mencakup empat model yang dipasang pada Dudukan Ekuatorial German CG-3 - refraktor 90mm dan Newtonian 130mm dan kemudian kedua ukuran ini dengan penggerak motor. Seri AstroMaster terbuat dari bahan berkualitas tinggi untuk memastikan stabilitas dan daya tahan. Semua ini menambah teleskop yang memberi Anda kesenangan seumur hidup dengan perawatan minimal.
Teleskop ini dirancang untuk Pembeli Pertama Kali yang menawarkan nilai luar biasa. Seri AstroMaster memiliki desain yang ringkas dan portabel dengan kinerja optik yang memadai untuk menggairahkan pendatang baru di dunia astronomi amatir.
Beberapa dari banyak fitur standar AstroMaster meliputi:

• Semua elemen optik kaca berlapis untuk gambar yang jernih dan tajam.
• Dudukan ekuatorial yang berfungsi mulus dan kaku dengan lingkaran pengaturan di kedua sumbu.
• Tripod kaki baja pra-rakitan dengan kaki 1,25" memastikan platform yang stabil.
• Pengaturan cepat dan mudah tanpa alat.
• CD-ROM "The Sky" Level 1 - perangkat lunak astronomi yang memberikan pendidikan tentang langit dan peta langit yang dapat dicetak.
• Semua model dapat digunakan secara terestrial maupun astronomi dengan aksesori standar yang disertakan.

Luangkan waktu untuk membaca panduan ini sebelum memulai perjalanan Anda melalui Alam Semesta. Mungkin diperlukan beberapa sesi pengamatan untuk membiasakan diri dengan teleskop Anda, jadi Anda harus menyimpan panduan ini berguna sampai Anda sepenuhnya menguasai pengoperasian teleskop Anda. Panduan ini memberikan informasi terperinci mengenai setiap langkah serta materi referensi yang dibutuhkan dan petunjuk bermanfaat yang dijamin akan membuat pengalaman mengamati Anda sesederhana dan senyenangkan mungkin.
Teleskop Anda dirancang untuk memberi Anda kesenangan dan pengamatan yang bermanfaat selama bertahun-tahun. Namun, ada beberapa hal yang perlu dipertimbangkan sebelum menggunakan teleskop Anda yang akan memastikan keselamatan Anda dan melindungi peralatan Anda.

• Jangan pernah melihat langsung ke matahari dengan mata telanjang atau dengan teleskop (kecuali Anda memiliki filter matahari yang tepat). Kerusakan mata permanen dan tidak dapat diperbaiki dapat terjadi.
• Jangan pernah menggunakan teleskop Anda untuk memproyeksikan gambar matahari ke permukaan apa pun. Penumpukan panas internal dapat merusak teleskop dan aksesori apa pun yang terpasang padanya.
• Jangan pernah menggunakan filter matahari lensa mata atau baji Herschel. Penumpukan panas internal di dalam teleskop dapat menyebabkan perangkat ini retak atau pecah, memungkinkan sinar matahari yang tidak difilter masuk ke mata.
• Jangan biarkan teleskop tanpa pengawasan, baik saat ada anak-anak atau orang dewasa yang mungkin tidak terbiasa dengan prosedur pengoperasian teleskop Anda yang benar.

Ikhtisar

Refraktor AstroMaster 90 EQ

1. Tabung Optik Teleskop
2. Braket Pemasangan Ekor Burung
3. Lingkaran Pengaturan RA.
4. Finderscope Star Pointer
5. Lensa Mata
6. Diagonal
7. Kenop Fokus
8. Kabel Gerak Lambat R.A.
9. Sekrup Penyetelan Lintang
10. Baki Aksesori
11. Tripod
12. Bilah Penyeimbang
13. Penyeimbang
14. Dudukan Ekuatorial
15. Kabel Gerak Lambat Dec.
16. Lensa Objektif

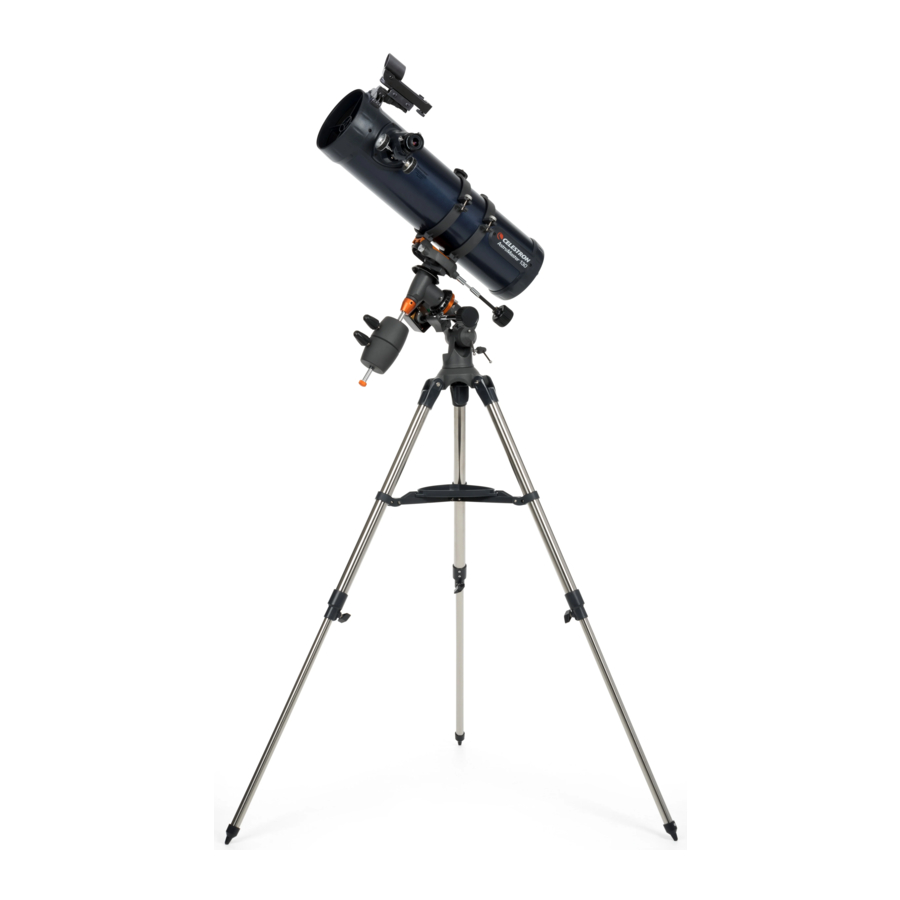

Newtonian AstroMaster 130 EQ

1. Lensa Mata
2. Cincin Tabung
3. Tabung Optik Teleskop
4. Cermin Utama
5. Kabel Gerak Lambat Dec.
6. Kabel Gerak Lambat R.A.
7. Sekrup Penyetelan Lintang
8. Baki Aksesori
9. Tripod
10. Penyeimbang
11. Lingkaran Pengaturan Dec.
12. Finderscope Star Pointer
13. Lingkaran Pengaturan R.A.
14. Kenop Fokus

Perakitan

Bagian ini membahas instruksi perakitan untuk teleskop AstroMaster Anda. Teleskop Anda harus dipasang di dalam ruangan untuk pertama kalinya agar mudah mengidentifikasi berbagai bagian dan membiasakan diri dengan prosedur perakitan yang benar sebelum mencobanya di luar ruangan.
Setiap AstroMaster hadir dalam satu kotak. Bagian-bagian dalam kotak tersebut adalah – tabung optik dengan penunjuk langit terpasang dan cincin tabung (hanya 130 EQ), dudukan ekuatorial CG-3, batang penyeimbang, dua penyeimbang 4,8 lbs (2,2kg), kabel gerak lambat R.A. & Dec., lensa mata 10mm – 1,25", lensa mata 20mm – 1,25" (gambar tegak untuk 130 EQ), diagonal gambar tegak 1,25" (untuk 90 EQ), CD-ROM "The Sky" Level 1.

Menyiapkan Tripod

1. Keluarkan tripod dari kotak (Gambar 2-1). Tripod sudah dirakit sebelumnya sehingga pengaturannya sangat mudah.

2. Tegakkan tripod dan tarik kaki-kaki tripod hingga terentang sepenuhnya, lalu tekan sedikit penyangga kaki tripod (Gambar 2-2). Bagian paling atas tripod disebut kepala tripod.

3. Selanjutnya, kita akan memasang baki aksesori tripod (Gambar 2-3) ke penyangga kaki tripod (tengah Gambar 2-2).

4. Masukkan potongan di tengah baki (sisi datar baki menghadap ke bawah) agar sesuai dengan bagian tengah penyangga kaki dan tekan sedikit (Gambar 2-4). Telinga baki akan tampak seperti pada Gambar 2-4.

5. Putar baki hingga telinga berada di bawah penyangga kaki dari setiap kaki dan tekan sedikit, lalu telinga akan terkunci di tempatnya (Gambar 2-5). Tripod sekarang telah terpasang sepenuhnya (Gambar 2-6).

6. Anda dapat memperpanjang kaki-kaki tripod hingga ketinggian yang Anda inginkan. Pada ketinggian terendah, tinggi tripod adalah 24" (61cm) dan dapat diperpanjang hingga 41" (104cm). Anda membuka kenop pengunci kaki tripod di bagian bawah setiap kaki (Gambar 2-7) dan menarik kaki keluar ke ketinggian yang Anda inginkan & lalu mengunci kenop dengan aman. Tripod yang diperpanjang sepenuhnya akan terlihat seperti gambar pada Gambar 2-8.

7. Tripod akan menjadi yang paling kaku dan stabil pada ketinggian terendah.

Memasang Dudukan Ekuatorial

Dudukan ekuatorial memungkinkan Anda memiringkan sumbu rotasi teleskop sehingga Anda dapat melacak bintang saat bergerak melintasi langit. Dudukan AstroMaster adalah dudukan ekuatorial Jerman (CG-3) yang dipasang ke kepala tripod. Untuk memasang dudukan:

1. Keluarkan dudukan ekuatorial dari kotak (Gambar 2-10). Dudukan memiliki sekrup penyesuaian lintang kecil (baut pengunci) yang terpasang. Sekrup penyesuaian lintang besar (Gambar 2-10) akan dimasukkan ke dalam lubang.

2. Dudukan akan dipasang ke kepala tripod dan lebih khusus lagi ke kenop dengan baut yang terpasang di bawah kepala tripod (Gambar 2-9). Dorong dudukan (bagian datar besar dengan tabung kecil yang menonjol) ke dalam lubang tengah kepala tripod hingga rata dan tahan dengan stabil. Kemudian, jangkau di bawah kepala tripod dengan tangan Anda yang lain dan putar kenop yang akan dimasukkan ke bagian bawah dudukan. Terus putar hingga kencang. Perakitan lengkap dudukan ke tripod dapat dilihat pada Gambar 2-11.



Memasang Batang Penyeimbang & Penyeimbang

Untuk menyeimbangkan teleskop dengan benar, dudukan dilengkapi dengan batang penyeimbang dan dua penyeimbang. Untuk memasangnya:

1. Lepaskan sekrup pengaman penyeimbang (warna oranye) dari batang penyeimbang (di ujung yang berlawanan dari batang berulir) dengan melepas ulirnya berlawanan arah jarum jam.

2. Pasang ulir besar batang penyeimbang ke dalam lubang berulir di sumbu Dec. dudukan -- lihat Gambar 2-13 hingga kencang. Sekarang Anda siap untuk memasang penyeimbang.

3. Orientasikan dudukan sehingga batang penyeimbang mengarah ke tanah.
4. Kendurkan kenop pengunci di sisi setiap penyeimbang (tidak masalah penyeimbang mana yang Anda pasang terlebih dahulu) sehingga ulir tidak menonjol melalui lubang tengah penyeimbang.
5. Geser salah satu penyeimbang ke batang penyeimbang sekitar setengah jalan ke atas dan kencangkan kenop pengunci dengan aman. Orientasi berat yang benar ditunjukkan pada Gambar 2-14.

6. Geser penyeimbang kedua ke batang penyeimbang sejajar dengan yang pertama dan kemudian kunci dengan aman.
7. Ganti sekrup pengaman dan pasang ulirnya dengan aman. Perakitan lengkap ditunjukkan pada Gambar 2-14.

Memasang Kabel Gerak Lambat

Dudukan AstroMaster dilengkapi dengan dua kabel kontrol gerak lambat yang memungkinkan Anda melakukan penyesuaian penunjuk halus ke teleskop baik di R.A. maupun Deklinasi. Untuk memasang kabel:

1. Temukan dua kabel dengan kenop di atasnya (keduanya identik dalam ukuran dan panjang) dan pastikan sekrup di setiap ujung kabel tidak menonjol melalui lubang.
2. Geser kabel ke poros R.A. sejauh mungkin. Ada dua poros R.A., satu di setiap sisi dudukan. Tidak ada perbedaan poros mana yang Anda gunakan karena keduanya berfungsi sama. Gunakan salah satu yang Anda anggap lebih nyaman.
3. Kencangkan sekrup pada kabel R.A. untuk menahannya dengan aman di tempatnya.
4. Kabel gerak lambat DEC dipasang dengan cara yang sama seperti kabel R.A.. Poros yang cocok untuk kenop gerak lambat DEC berada di bagian atas dudukan, tepat di bawah platform pemasangan teleskop.

Memasang Tabung Teleskop ke Dudukan

Tabung optik teleskop dipasang ke dudukan melalui braket pemasangan batang geser ekor burung di bagian atas dudukan (Gambar 2-16). Untuk 130 EQ Newtonian, batang pemasangan adalah braket yang terpasang pada cincin tabung. Untuk refraktor 90 EQ, batang pemasangan dipasang di sepanjang bagian bawah tabung teleskop. Sebelum Anda memasang tabung optik, pastikan kenop pengunci deklinasi dan asensi kanan sudah kencang (Gambar 2-17). Kemudian, pastikan sekrup penyesuaian lintang (Gambar 1-1 & 1-2) sudah kencang. Ini akan memastikan bahwa dudukan tidak bergerak tiba-tiba saat memasang tabung optik teleskop. Selain itu, lepaskan tutup lensa objektif (refraktor) atau tutup lubang depan (Newtonian). Untuk memasang tabung teleskop:

1. Lepaskan kertas pelindung yang menutupi tabung optik. Anda harus melepas cincin tabung pada 114 EQ Newtonian sebelum melepas kertas.
2. Kendurkan kenop pemasangan dan sekrup pengaman pemasangan di sisi platform pemasangan ekor burung agar tidak menonjol ke dalam platform pemasangan.

3. Geser batang pemasangan ekor burung ke dalam ceruk di bagian atas platform pemasangan.

4. Kencangkan kenop pemasangan pada platform pemasangan ekor burung untuk menahan teleskop di tempatnya.
5. Kencangkan sekrup pengaman platform pemasangan dengan tangan hingga ujungnya menyentuh sisi braket pemasangan.

CATATAN: Jangan pernah melonggarkan kenop apa pun pada tabung teleskop atau dudukan selain kenop R.A. dan DEC..
Petunjuk: Untuk kekakuan maksimum teleskop dan dudukan, pastikan kenop/sekrup yang menahan kaki tripod ke kepala tripod sudah kencang.

Memasang Diagonal & Lensa Mata (refraktor)

Diagonal adalah prisma yang membelokkan cahaya pada sudut kanan ke jalur cahaya refraktor. Ini memungkinkan Anda untuk mengamati dalam posisi yang lebih nyaman daripada jika Anda melihat langsung. Diagonal ini adalah model gambar tegak yang mengoreksi gambar agar tegak dan berorientasi dengan benar dari kiri ke kanan yang jauh lebih mudah digunakan untuk pengamatan terestrial. Selain itu, diagonal dapat diputar ke posisi apa pun yang paling menguntungkan bagi Anda. Untuk memasang diagonal dan lensa mata:

1. Masukkan laras kecil diagonal ke dalam adaptor lensa mata 1,25" dari tabung fokus pada refraktor – Gambar 2-19. Pastikan kedua sekrup jempol pada adaptor lensa mata tidak menonjol ke dalam tabung pemfokus sebelum pemasangan dan tutup sumbat dilepas dari adaptor lensa mata.

2. Masukkan ujung laras krom salah satu lensa mata ke dalam diagonal dan kencangkan sekrup jempol. Sekali lagi, saat melakukan ini, pastikan sekrup jempol tidak menonjol ke dalam diagonal sebelum memasukkan lensa mata.
3. Lensa mata dapat diubah ke panjang fokus lain dengan membalikkan prosedur pada langkah 2 di atas.

Memasang Lensa Mata pada Newtonian

Lensa mata (atau okuler) adalah elemen optik yang memperbesar gambar yang difokuskan oleh teleskop. Tanpa lensa mata, tidak mungkin menggunakan teleskop secara visual. Lensa mata umumnya disebut dengan panjang fokus dan diameter laras. Panjang fokus yang lebih panjang (yaitu, semakin besar angkanya) semakin rendah pembesaran lensa mata (yaitu, daya). Umumnya, Anda akan menggunakan daya rendah hingga sedang saat melihat. Untuk informasi lebih lanjut tentang cara menentukan daya, lihat bagian tentang "Menghitung Pembesaran". Lensa mata masuk langsung ke pemfokus Newtonian. Untuk memasang lensa mata:

1. Pastikan sekrup jempol tidak menonjol ke dalam tabung pemfokus. Kemudian, masukkan laras krom lensa mata ke dalam tabung fokus (lepaskan tutup sumbat pemfokus terlebih dahulu) dan kencangkan sekrup jempol.

2. Lensa mata 20mm disebut lensa mata tegak karena mengoreksi gambar sehingga tegak dan dikoreksi dari kiri ke kanan. Ini membuat teleskop berguna untuk tampilan terestrial.
3. Lensa mata dapat diubah dengan membalikkan prosedur seperti yang dijelaskan di atas.

Memindahkan Teleskop Secara Manual

Untuk menyeimbangkan teleskop Anda dengan benar, Anda perlu memindahkan teleskop Anda secara manual di berbagai bagian langit untuk mengamati objek yang berbeda. Untuk melakukan penyesuaian kasar, kendurkan sedikit kenop pengunci R.A. dan Dec. dan gerakkan teleskop ke arah yang diinginkan. Untuk melakukan penyesuaian halus, saat kenop terkunci, Anda memutar kabel gerak lambat.
Sumbu R.A. dan Dec. memiliki kenop pengunci untuk menekan setiap sumbu teleskop. Untuk melonggarkan kopling pada teleskop, buka kunci kenop pengunci.

Menyeimbangkan Dudukan di R.A.
Untuk menghilangkan tekanan yang tidak semestinya pada dudukan, teleskop harus diseimbangkan dengan benar di sekitar sumbu kutub. Selain itu, penyeimbangan yang tepat sangat penting untuk pelacakan yang akurat jika menggunakan penggerak motor opsional. Untuk menyeimbangkan dudukan:

1. Lepaskan kenop pengunci R.A. (lihat gambar 2-21) dan posisikan teleskop di satu sisi dudukan (pastikan kenop braket pemasangan ekor burung sudah kencang). Batang penyeimbang akan memanjang secara horizontal di sisi dudukan yang berlawanan (lihat gambar 2-22).

2. Lepaskan teleskop — SECARA BERT AHAP — untuk melihat ke arah mana teleskop "bergulir" atau jatuh.
3. Kendurkan kenop pengunci penyeimbang pada penyeimbang (satu per satu).
4. Pindahkan penyeimbang ke titik di mana mereka menyeimbangkan teleskop (yaitu, tetap diam saat kenop pengunci R.A. dilepaskan).
5. Kencangkan kenop pengunci untuk menahan penyeimbang di tempatnya.

Menyeimbangkan Dudukan di Dec.
Teleskop juga harus diseimbangkan pada sumbu deklinasi untuk mencegah gerakan tiba-tiba saat kenop pengunci Dec. (Gambar 2-21) dilepaskan. Untuk menyeimbangkan teleskop di Dec.:

1. Lepaskan kenop pengunci R.A. dan putar teleskop sehingga berada di satu sisi dudukan (yaitu, seperti yang dijelaskan di bagian sebelumnya tentang menyeimbangkan teleskop di R.A.).
2. Kunci kenop pengunci R.A. untuk menahan teleskop di tempatnya.
3. Lepaskan kenop pengunci Dec. dan putar teleskop hingga tabung sejajar dengan tanah.

4. Lepaskan tabung — SECARA BERT AHAP — untuk melihat ke arah mana ia berputar di sekitar sumbu deklinasi. JANGAN LEPASKAN TABUNG TELESKOP SEPENUHNYA!
5. Untuk 130 EQ Newtonian, kendurkan sekrup yang menahan tabung teleskop di dalam cincin tabung dan geser teleskop maju atau mundur hingga tetap diam saat kenop pengunci Dec. dilepaskan. Untuk refraktor 90 EQ, kendurkan kenop pemasangan dan sekrup pengaman pada braket pemasangan ekor burung (Gambar 2-18) dan geser tabung teleskop sedikit ke kedua arah hingga tetap diam saat kenop pengunci Dec. dilepaskan.
6. Kencangkan sekrup cincin tabung dengan kuat untuk menahan teleskop di tempatnya pada 130 EQ. Untuk 90 EQ, kencangkan kenop pemasangan dan kemudian sekrup pengaman pada braket pemasangan ekor burung.

Menyesuaikan Dudukan Ekuatorial

Agar penggerak motor dapat melacak secara akurat, sumbu rotasi teleskop harus sejajar dengan sumbu rotasi Bumi, sebuah proses yang dikenal sebagai penyelarasan kutub. Penyelarasan kutub dicapai BUKAN dengan menggerakkan teleskop di R.A. atau Dec., tetapi dengan menyesuaikan dudukan secara vertikal, yang disebut ketinggian. Bagian ini hanya membahas gerakan teleskop yang benar selama proses penyelarasan kutub. Proses penyelarasan kutub yang sebenarnya, yaitu membuat sumbu rotasi teleskop sejajar dengan Bumi, dijelaskan lebih lanjut dalam manual ini di bagian tentang "Penyelarasan Kutub."

Menyesuaikan Dudukan dalam Ketinggian

• Untuk menyesuaikan lintang sumbu kutub, kendurkan sedikit sekrup penyesuaian lintang depan (baut pengunci).

• Untuk menambah atau mengurangi lintang sumbu kutub, kencangkan atau kendurkan sekrup penyesuaian lintang depan untuk memilih lintang yang diinginkan. Kemudian, kencangkan sekrup penyesuaian lintang depan dengan aman.

Penyesuaian lintang pada dudukan AstroMaster memiliki rentang dari sekitar 20° hingga 60°.
Sebaiknya selalu melakukan penyesuaian akhir dalam ketinggian dengan menggerakkan dudukan melawan gravitasi (yaitu menggunakan sekrup penyesuaian lintang belakang untuk menaikkan dudukan). Untuk melakukan ini, Anda harus melonggarkan kedua sekrup penyesuaian lintang dan secara manual mendorong bagian depan dudukan ke bawah sejauh mungkin. Kemudian kencangkan sekrup penyesuaian belakang untuk menaikkan dudukan ke lintang yang diinginkan.

Dasar-Dasar Teleskop

Teleskop adalah instrumen yang mengumpulkan dan memfokuskan cahaya. Sifat desain optik menentukan bagaimana cahaya difokuskan. Beberapa teleskop, yang dikenal sebagai refraktor, menggunakan lensa, dan teleskop lainnya, yang dikenal sebagai reflektor (Newtonian), menggunakan cermin.
Dikembangkan pada awal 1600-an, refraktor adalah desain teleskop tertua. Namanya berasal dari metode yang digunakannya untuk memfokuskan sinar cahaya yang masuk. Refraktor menggunakan lensa untuk membelokkan atau membiaskan sinar cahaya yang masuk, oleh karena itu namanya (lihat Gambar 3-1). Desain awal menggunakan lensa elemen tunggal. Namun, lensa tunggal bertindak seperti prisma dan memecah cahaya menjadi warna pelangi, sebuah fenomena yang dikenal sebagai aberasi kromatik. Untuk mengatasi masalah ini, lensa dua elemen, yang dikenal sebagai akromat, diperkenalkan. Setiap elemen memiliki indeks refraksi yang berbeda yang memungkinkan dua panjang gelombang cahaya yang berbeda untuk difokuskan pada titik yang sama. Sebagian besar lensa dua elemen, biasanya terbuat dari kaca crown dan flint, dikoreksi untuk cahaya merah dan hijau. Cahaya biru mungkin masih difokuskan pada titik yang sedikit berbeda.

Reflektor Newtonian menggunakan cermin cekung tunggal sebagai cermin utamanya. Cahaya memasuki tabung yang bergerak ke cermin di ujung belakang. Di sana cahaya dibelokkan ke depan di dalam tabung ke satu titik, titik fokusnya. Karena meletakkan kepala Anda di depan teleskop untuk melihat gambar dengan lensa mata akan membuat reflektor tidak berfungsi, cermin datar yang disebut diagonal mencegat cahaya dan mengarahkannya keluar sisi tabung pada sudut yang tepat ke tabung. Lensa mata ditempatkan di sana untuk memudahkan penglihatan.
Teleskop Reflektor Newtonian mengganti lensa berat dengan cermin untuk mengumpulkan dan memfokuskan cahaya, memberikan daya pengumpul cahaya yang jauh lebih besar untuk uang yang dikeluarkan. Karena jalur cahaya dicegat dan dipantulkan ke samping, Anda dapat memiliki panjang fokus hingga 1000mm dan tetap menikmati teleskop yang relatif ringkas dan portabel. Teleskop Reflektor Newtonian menawarkan karakteristik pengumpul cahaya yang begitu mengesankan sehingga Anda dapat sangat tertarik pada astronomi ruang angkasa dalam bahkan dengan anggaran yang sederhana. Teleskop Reflektor Newtonian memang membutuhkan lebih banyak perawatan karena cermin utama terpapar udara dan debu. Namun, kekurangan kecil ini tidak menghalangi popularitas jenis teleskop ini di kalangan mereka yang menginginkan teleskop ekonomis yang masih dapat membedakan objek yang redup dan jauh.

Orientasi Gambar

Orientasi gambar berubah tergantung pada bagaimana lensa mata dimasukkan ke dalam teleskop. Saat menggunakan diagonal bintang dengan refraktor, gambar berada di sisi kanan, tetapi terbalik dari kiri ke kanan (yaitu, gambar cermin). Jika memasukkan lensa mata langsung ke dalam pemfokus refraktor (yaitu, tanpa diagonal), gambar terbalik dan terbalik dari kiri ke kanan (yaitu, terbalik). Namun, saat menggunakan refraktor AstroMaster dan diagonal gambar tegak standar, gambar diorientasikan dengan benar dalam setiap aspek.
Reflektor Newtonian menghasilkan gambar yang benar, tetapi gambar akan tampak diputar berdasarkan lokasi dudukan lensa mata dalam kaitannya dengan tanah. Namun, dengan menggunakan lensa mata gambar tegak yang disertakan dengan Newtonian AstroMaster, gambar diorientasikan dengan benar.

Memfokuskan

Untuk memfokuskan teleskop refraktor atau Newtonian Anda, cukup putar kenop fokus yang terletak tepat di bawah dudukan lensa mata (lihat Gambar 1-1 dan 1-2). Memutar kenop searah jarum jam memungkinkan Anda untuk fokus pada objek yang lebih jauh dari yang sedang Anda amati. Memutar kenop berlawanan arah jarum jam dari Anda memungkinkan Anda untuk fokus pada objek yang lebih dekat dari yang sedang Anda amati.
Catatan: Jika Anda memakai lensa korektif (khususnya kacamata), Anda mungkin ingin melepasnya saat mengamati dengan lensa mata yang terpasang pada teleskop. Namun, saat menggunakan kamera, Anda harus selalu memakai lensa korektif untuk memastikan fokus setajam mungkin. Jika Anda memiliki astigmatisme, lensa korektif harus dipakai setiap saat.

Menyelaraskan Finderscope

Star Pointer adalah cara tercepat dan termudah untuk mengarahkan teleskop Anda tepat ke objek yang diinginkan di langit. Ini seperti memiliki pointer laser yang dapat Anda sinari langsung ke langit malam. Star Pointer adalah alat penunjuk pembesaran nol yang menggunakan jendela kaca berlapis untuk menumpangkan gambar titik merah kecil ke langit malam. Sambil tetap membuka kedua mata saat melihat melalui Star Pointer, cukup gerakkan teleskop Anda hingga titik merah, yang terlihat melalui Star Pointer, menyatu dengan objek seperti yang terlihat dengan mata telanjang Anda. Titik merah dihasilkan oleh dioda pemancar cahaya (LED); itu bukan sinar laser dan tidak akan merusak jendela kaca atau mata Anda. Pointer bintang ditenagai oleh baterai lithium 3 volt yang tahan lama (#CR1620) lihat Gambar 3-4. Seperti semua finderscope, Star Pointer harus diselaraskan dengan benar dengan teleskop utama sebelum dapat digunakan. Prosedur penyelarasan paling baik dilakukan pada malam hari karena titik LED akan sulit dilihat pada siang hari.

Untuk menyelaraskan finderscope Star Pointer:

1. Untuk menghidupkan Star Pointer, putar sakelar ke posisi "on" (hidup) – lihat Gambar 3-4.
2. Temukan bintang atau planet yang terang dan pusatkan di lensa mata daya rendah di teleskop utama.
3. Dengan kedua mata terbuka, lihat melalui jendela kaca pada bintang penyelarasan. Jika Star Pointer diselaraskan dengan sempurna, Anda akan melihat titik LED merah tumpang tindih dengan bintang penyelarasan. Jika Star Pointer tidak diselaraskan, perhatikan di mana titik merah relatif terhadap bintang terang.
4. Tanpa menggerakkan teleskop utama, putar dua sekrup penyetel Star Pointer hingga titik merah berada tepat di atas bintang penyelarasan. Bereksperimenlah tentang bagaimana setiap sekrup menggerakkan titik merah.
5. Star Pointer sekarang siap digunakan. Selalu matikan daya setelah Anda menemukan objek. Ini akan memperpanjang masa pakai baterai dan LED.

Catatan: Baterai Anda mungkin sudah terpasang. Jika tidak, buka kompartemen baterai – lihat Gambar 3-4 dengan koin tipis atau obeng. Masukkan baterai dengan tanda "+" menghadap ke luar. Kemudian pasang kembali kompartemen baterai. Jika Anda perlu mengganti baterai, itu adalah tipe lithium 3 volt # CR 1620.
Komentar: Kecerahan LED tidak memiliki penyesuaian kecerahan. Itu dirancang untuk bekerja di semua lokasi di mana ia dapat memiliki kecerahan yang cukup untuk daerah perkotaan dan namun tidak terlalu terang untuk digunakan di daerah pedesaan.

Menghitung Pembesaran

Anda dapat mengubah daya teleskop Anda hanya dengan mengubah lensa mata (okuler). Untuk menentukan pembesaran teleskop Anda, cukup bagi panjang fokus teleskop dengan panjang fokus lensa mata yang digunakan. Dalam format persamaan, rumusnya terlihat seperti ini:

Katakanlah, misalnya, Anda menggunakan lensa mata 20mm yang disertakan dengan teleskop Anda. Untuk menentukan pembesaran, Anda cukup membagi panjang fokus teleskop Anda (AstroMaster 90 EQ untuk contoh ini memiliki panjang fokus 1000mm) dengan panjang fokus lensa mata, 20mm. Membagi 1000 dengan 20 menghasilkan pembesaran 50 daya.
Meskipun dayanya bervariasi, setiap instrumen di bawah langit rata-rata memiliki batas pembesaran berguna tertinggi. Aturan umumnya adalah 60 daya dapat digunakan untuk setiap inci bukaan. Misalnya, AstroMaster 90 EQ berdiameter 3,5" inci. Mengalikan 3,5 dengan 60 memberikan pembesaran berguna maksimum 210 daya. Meskipun ini adalah pembesaran berguna maksimum, sebagian besar pengamatan dilakukan dalam kisaran 20 hingga 35 daya untuk setiap inci bukaan yaitu 70 hingga 123 kali untuk teleskop AstroMaster 90 EQ. Anda dapat menentukan pembesaran untuk teleskop Anda dengan cara yang sama.

Menentukan Bidang Pandang

Menentukan bidang pandang penting jika Anda ingin mendapatkan gambaran tentang ukuran sudut objek yang Anda amati. Untuk menghitung bidang pandang sebenarnya, bagi bidang tampak lensa mata (disediakan oleh produsen lensa mata) dengan pembesaran. Dalam format persamaan, rumusnya terlihat seperti ini:

Seperti yang Anda lihat, sebelum menentukan bidang pandang, Anda harus menghitung pembesaran. Menggunakan contoh di bagian sebelumnya, kita dapat menentukan bidang pandang menggunakan lensa mata 20mm yang sama yang disediakan standar dengan teleskop AstroMaster 90 EQ. Lensa mata 20mm memiliki bidang pandang tampak 50°. Bagi 50° dengan pembesaran, yaitu 50 daya. Ini menghasilkan bidang aktual 1,0°.
Untuk mengonversi derajat menjadi kaki pada 1.000 yard, yang lebih berguna untuk pengamatan terestrial, cukup kalikan dengan 52,5. Melanjutkan dengan contoh kami, kalikan bidang sudut 1,0° dengan 52,5. Ini menghasilkan lebar bidang linier 53 kaki pada jarak seribu yard.

Kiat Pengamatan Umum

Saat bekerja dengan instrumen optik apa pun, ada beberapa hal yang perlu diingat untuk memastikan Anda mendapatkan gambar terbaik.

• Jangan pernah melihat melalui kaca jendela. Kaca yang ditemukan di jendela rumah tangga tidak sempurna secara optik, dan sebagai hasilnya, ketebalannya mungkin bervariasi dari satu bagian jendela ke bagian berikutnya. Ketidakkonsistenan ini dapat dan akan memengaruhi kemampuan untuk memfokuskan teleskop Anda. Dalam kebanyakan kasus, Anda tidak akan dapat mencapai gambar yang benar-benar tajam, sementara dalam beberapa kasus, Anda mungkin benar-benar melihat gambar ganda.
• Jangan pernah melihat melintasi atau di atas benda yang menghasilkan gelombang panas. Ini termasuk tempat parkir aspal pada hari-hari musim panas yang panas atau atap bangunan.
• Langit yang berkabut, kabut, dan embun juga dapat mempersulit fokus saat melihat secara terestrial. Jumlah detail yang terlihat dalam kondisi ini sangat berkurang.
• Jika Anda memakai lensa korektif (khususnya kacamata), Anda mungkin ingin melepasnya saat mengamati dengan lensa mata yang terpasang pada teleskop. Namun, saat menggunakan kamera, Anda harus selalu memakai lensa korektif untuk memastikan fokus setajam mungkin. Jika Anda memiliki astigmatisme, lensa korektif harus dipakai setiap saat.

Dasar-Dasar Astronomi

Sampai titik ini, manual ini membahas perakitan dan pengoperasian dasar teleskop Anda. Namun, untuk memahami teleskop Anda lebih menyeluruh, Anda perlu tahu sedikit tentang langit malam. Bagian ini membahas astronomi observasional secara umum dan mencakup informasi tentang langit malam dan penjajaran kutub.

Sistem Koordinat Celestial

Untuk membantu menemukan objek di langit, para astronom menggunakan sistem koordinat celestial yang mirip dengan sistem koordinat geografis kita di Bumi. Sistem koordinat celestial memiliki kutub, garis bujur dan lintang, serta ekuator. Sebagian besar, ini tetap tetap terhadap bintang-bintang latar belakang.
Ekuator celestial membentang 360 derajat di sekitar Bumi dan memisahkan belahan celestial utara dari selatan. Seperti ekuator Bumi, ia memiliki pembacaan nol derajat. Di Bumi, ini akan menjadi garis lintang. Namun, di langit ini disebut deklinasi, atau DEC singkatnya. Garis deklinasi dinamai sesuai jarak sudutnya di atas dan di bawah ekuator celestial. Garis-garis tersebut dipecah menjadi derajat, menit busur, dan detik busur. Pembacaan deklinasi di selatan ekuator memiliki tanda minus (-) di depan koordinat dan yang di utara ekuator celestial kosong (yaitu, tidak ada penunjukan) atau didahului oleh tanda plus (+).
Setara celestial dengan garis bujur disebut Asensi Kanan, atau R.A. singkatnya. Seperti garis bujur Bumi, mereka membentang dari kutub ke kutub dan berjarak sama 15 derajat. Meskipun garis bujur dipisahkan oleh jarak sudut, mereka juga merupakan ukuran waktu. Setiap garis bujur berjarak satu jam dari yang berikutnya. Karena Bumi berputar sekali setiap 24 jam, ada total 24 garis. Akibatnya, koordinat R.A. ditandai dalam satuan waktu. Ini dimulai dengan titik arbitrer di konstelasi Pisces yang ditunjuk sebagai 0 jam, 0 menit, 0 detik. Semua titik lain ditunjuk oleh seberapa jauh (yaitu, berapa lama) mereka tertinggal di belakang koordinat ini setelah melewati kepala bergerak menuju barat.

Gerakan Bintang

Gerakan harian Matahari melintasi langit sudah dikenal bahkan oleh pengamat yang paling kasual sekalipun. Perjalanan harian ini bukanlah Matahari yang bergerak seperti yang dipikirkan para astronom awal, tetapi akibat dari rotasi Bumi. Rotasi Bumi juga menyebabkan bintang-bintang melakukan hal yang sama, menuliskan lingkaran besar saat Bumi menyelesaikan satu rotasi. Ukuran jalur melingkar yang diikuti bintang bergantung pada di mana ia berada di langit. Bintang-bintang di dekat ekuator celestial membentuk lingkaran terbesar yang terbit di timur dan terbenam di barat. Bergerak menuju kutub celestial utara, titik di sekitar bintang-bintang di belahan bumi utara tampak berputar, lingkaran-lingkaran ini menjadi lebih kecil. Bintang-bintang di garis lintang tengah celestial terbit di timur laut dan terbenam di barat laut. Bintang-bintang di garis lintang tinggi celestial selalu berada di atas cakrawala, dan dikatakan sebagai sirkumpolar karena mereka tidak pernah terbit dan tidak pernah terbenam. Anda tidak akan pernah melihat bintang-bintang menyelesaikan satu lingkaran karena sinar matahari pada siang hari menghapus cahaya bintang. Namun, sebagian dari gerakan melingkar bintang-bintang di wilayah langit ini dapat dilihat dengan memasang kamera pada tripod dan membuka rana selama beberapa jam. Eksposur yang diatur waktunya akan mengungkapkan setengah lingkaran yang berputar di sekitar kutub. (Deskripsi gerakan bintang ini juga berlaku untuk belahan bumi selatan kecuali semua bintang di selatan ekuator celestial bergerak di sekitar kutub celestial selatan.)

Penjajaran Kutub dengan Skala Lintang

Cara termudah untuk mensejajarkan kutub teleskop adalah dengan skala lintang. Tidak seperti metode lain yang mengharuskan Anda untuk menemukan kutub celestial dengan mengidentifikasi bintang-bintang tertentu di dekatnya, metode ini bekerja dari konstanta yang diketahui untuk menentukan seberapa tinggi sumbu kutub harus ditunjukkan. Dudukan AstroMaster CG-3 dapat disesuaikan dari sekitar 20 hingga 60 derajat.

Konstanta, yang disebutkan di atas, adalah hubungan antara garis lintang Anda dan jarak sudut kutub celestial di atas cakrawala utara (atau selatan). Jarak sudut dari cakrawala utara ke kutub celestial utara selalu sama dengan garis lintang Anda. Untuk mengilustrasikan ini, bayangkan bahwa Anda berdiri di kutub utara, garis lintang +90°. Kutub celestial utara, yang memiliki deklinasi +90°, akan berada tepat di atas kepala (yaitu, 90 di atas cakrawala). Sekarang, katakanlah Anda bergerak satu derajat ke selatan — garis lintang Anda sekarang +89° dan kutub celestial tidak lagi tepat di atas kepala. Itu telah bergerak satu derajat lebih dekat ke cakrawala utara. Ini berarti kutub sekarang 89° di atas cakrawala utara. Jika Anda bergerak satu derajat lebih jauh ke selatan, hal yang sama terjadi lagi. Anda harus melakukan perjalanan 70 mil ke utara atau selatan untuk mengubah garis lintang Anda sebesar satu derajat. Seperti yang dapat Anda lihat dari contoh ini, jarak dari cakrawala utara ke kutub celestial selalu sama dengan garis lintang Anda.
Jika Anda mengamati dari Los Angeles, yang memiliki garis lintang 34°, maka kutub celestial adalah 34° di atas cakrawala utara. Semua yang dilakukan skala lintang kemudian adalah mengarahkan sumbu kutub teleskop pada ketinggian yang tepat di atas cakrawala utara (atau selatan). Untuk mensejajarkan teleskop Anda:

1. Pastikan sumbu kutub dudukan mengarah ke utara. Gunakan landmark yang Anda tahu menghadap ke utara.
2. Ratakan tripod. Meratakan tripod hanya diperlukan jika menggunakan metode penjajaran kutub ini.
3. Sesuaikan dudukan dalam ketinggian sampai indikator lintang mengarah ke garis lintang Anda. Memindahkan dudukan memengaruhi sudut yang ditunjuk sumbu kutub. Untuk informasi spesifik tentang menyesuaikan dudukan ekuator, silakan lihat bagian "Menyesuaikan Dudukan."

Metode ini dapat dilakukan di siang hari, sehingga menghilangkan kebutuhan untuk meraba-raba dalam gelap. Meskipun metode ini TIDAK menempatkan Anda langsung di kutub, itu akan membatasi jumlah koreksi yang akan Anda buat saat melacak objek.

Menunjuk ke Polaris

Metode ini menggunakan Polaris sebagai petunjuk arah ke kutub celestial. Karena Polaris kurang dari satu derajat dari kutub celestial, Anda cukup mengarahkan sumbu kutub teleskop Anda ke Polaris. Meskipun ini sama sekali bukan keselarasan yang sempurna, itu membuat Anda berada dalam satu derajat. Tidak seperti metode sebelumnya, ini harus dilakukan dalam kegelapan ketika Polaris terlihat.

1. Siapkan teleskop sehingga sumbu kutub mengarah ke utara.

2. Kendurkan kenop kopling Dec. dan gerakkan teleskop sehingga tabung sejajar dengan sumbu kutub. Ketika ini dilakukan, lingkaran pengaturan deklinasi akan membaca +90°. Jika lingkaran pengaturan deklinasi tidak sejajar, gerakkan teleskop sehingga tabung sejajar dengan sumbu kutub.
3. Sesuaikan dudukan dalam ketinggian dan/atau azimut sampai Polaris berada di bidang pandang jendela bidik.

Ingat, saat mensejajarkan kutub, JANGAN gerakkan teleskop di R.A. atau DEC. Anda tidak ingin memindahkan teleskop itu sendiri, tetapi sumbu kutub. Teleskop digunakan hanya untuk melihat ke mana sumbu kutub menunjuk.
Seperti metode sebelumnya, ini membawa Anda dekat dengan kutub tetapi tidak langsung di atasnya. Metode berikut membantu meningkatkan akurasi Anda untuk pengamatan dan fotografi yang lebih serius.

Menemukan Kutub Celestial Utara

Di setiap belahan bumi, ada titik di langit di sekitar mana semua bintang lain tampak berputar. Titik-titik ini disebut kutub celestial dan dinamai untuk belahan bumi tempat mereka berada. Misalnya, di belahan bumi utara semua bintang bergerak di sekitar kutub celestial utara. Ketika sumbu kutub teleskop diarahkan ke kutub celestial, itu sejajar dengan sumbu rotasi Bumi.
Banyak metode penjajaran kutub mengharuskan Anda untuk mengetahui cara menemukan kutub celestial dengan mengidentifikasi bintang-bintang di daerah tersebut. Bagi mereka yang berada di belahan bumi utara, menemukan kutub celestial tidak terlalu sulit. Untungnya, kita memiliki bintang mata telanjang yang berjarak kurang dari satu derajat. Bintang ini, Polaris, adalah bintang ujung di pegangan Little Dipper. Karena Little Dipper (secara teknis disebut Ursa Minor) bukanlah salah satu konstelasi paling terang di langit, mungkin sulit untuk menemukannya dari daerah perkotaan. Jika ini masalahnya, gunakan dua bintang ujung di mangkuk Big Dipper (bintang penunjuk). Gambarlah garis imajiner melalui mereka menuju Little Dipper. Mereka menunjuk ke Polaris (lihat Gambar 4-5). Posisi Big Dipper (Ursa Mayor) berubah selama tahun dan sepanjang malam (lihat Gambar 4-4). Ketika Big Dipper rendah di langit (yaitu, dekat cakrawala), mungkin sulit untuk menemukannya. Selama waktu ini, cari Cassiopeia (lihat Gambar 4-5). Pengamat di belahan bumi selatan tidak seberuntung mereka yang berada di belahan bumi utara. Bintang-bintang di sekitar kutub celestial selatan tidak seterang bintang-bintang di sekitar utara. Bintang terdekat yang relatif terang adalah Sigma Octantis. Bintang ini berada tepat di dalam batas mata telanjang (magnitudo 5,5) dan terletak sekitar 59 menit busur dari kutub.

Definisi: Kutub celestial utara adalah titik di belahan bumi utara di sekitar mana semua bintang tampak berputar. Rekanan di belahan bumi selatan disebut sebagai kutub celestial selatan.

Penyelarasan Kutub di Belahan Bumi Selatan

Penyelarasan kutub ke Kutub Selatan Langit (South Celestial Pole/SCP) sedikit lebih menantang karena tidak ada bintang yang sangat terang di dekatnya seperti Polaris di NCP. Ada berbagai cara untuk menyelaraskan kutub teleskop Anda dan untuk pengamatan kasual, metode di bawah ini memadai dan akan membuat Anda cukup dekat dengan SCP.

Penyelarasan Kutub dengan Skala Lintang

Cara termudah untuk menyelaraskan kutub teleskop adalah dengan skala lintang. Tidak seperti metode lain yang mengharuskan Anda menemukan kutub langit dengan mengidentifikasi bintang-bintang tertentu di dekatnya, metode ini berfungsi berdasarkan konstanta yang diketahui untuk menentukan seberapa tinggi sumbu kutub harus ditunjuk.
Konstanta, yang disebutkan di atas, adalah hubungan antara lintang Anda dan jarak sudut kutub langit di atas cakrawala selatan. Jarak sudut dari cakrawala selatan ke kutub selatan langit selalu sama dengan lintang Anda. Untuk mengilustrasikan ini, bayangkan bahwa Anda berdiri di kutub selatan, lintang -90°. Kutub selatan langit, yang memiliki deklinasi -90°, akan berada tepat di atas kepala (yaitu, 90° di atas cakrawala). Sekarang, katakanlah Anda bergerak satu derajat ke utara — lintang Anda sekarang -89° dan kutub langit tidak lagi tepat di atas kepala. Ia telah bergerak satu derajat lebih dekat ke cakrawala selatan. Ini berarti kutub sekarang 89° di atas cakrawala selatan. Jika Anda bergerak satu derajat lebih jauh ke utara, hal yang sama terjadi lagi. Anda harus melakukan perjalanan 70 mil ke utara atau selatan untuk mengubah lintang Anda sebesar satu derajat. Seperti yang dapat Anda lihat dari contoh ini, jarak dari cakrawala selatan ke kutub langit selalu sama dengan lintang Anda.

Jika Anda mengamati dari Sydney, yang memiliki lintang -34°, maka kutub langit berada 34° di atas cakrawala selatan. Skala lintang hanya berfungsi untuk mengarahkan sumbu kutub teleskop pada ketinggian yang tepat di atas cakrawala selatan. Untuk menyelaraskan teleskop Anda:

1. Pastikan sumbu kutub dudukan mengarah ke selatan. Gunakan tengara yang Anda tahu menghadap ke selatan.
2. Ratakan tripod. Meratakan tripod hanya diperlukan jika menggunakan metode penyelarasan kutub ini.
3. Sesuaikan dudukan pada ketinggian hingga indikator lintang menunjuk ke lintang Anda. Menggerakkan dudukan memengaruhi sudut yang ditunjuk sumbu kutub. Untuk informasi spesifik tentang menyesuaikan dudukan ekuatorial, silakan lihat bagian "Menyesuaikan Dudukan" di manual teleskop Anda.
4. Jika hal di atas dilakukan dengan benar, Anda seharusnya dapat mengamati dekat kutub melalui finderscope dan lensa mata berdaya rendah.

Metode ini dapat dilakukan di siang hari, sehingga menghilangkan kebutuhan untuk meraba-raba dalam kegelapan. Meskipun metode ini TIDAK menempatkan Anda langsung di kutub, itu akan membatasi jumlah koreksi yang akan Anda buat saat melacak objek.

Menunjuk ke Sigma Octantis

Metode ini menggunakan Sigma Octantis sebagai penunjuk arah ke kutub langit. Karena Sigma Octantis berjarak sekitar 1° dari kutub selatan langit, Anda dapat dengan mudah mengarahkan sumbu kutub teleskop Anda ke Sigma Octantis. Meskipun ini sama sekali bukan penyelarasan yang sempurna, itu membuat Anda berada dalam jarak satu derajat. Tidak seperti metode sebelumnya, ini harus dilakukan dalam kegelapan saat Sigma Octantis terlihat. Sigma Octantis memiliki magnitudo 5,5 dan mungkin sulit dilihat dan teropong mungkin berguna serta finderscope.

1. Siapkan teleskop sehingga sumbu kutub menunjuk ke selatan.
2. Kendurkan kenop kopling DEC dan gerakkan teleskop sehingga tabung sejajar dengan sumbu kutub. Ketika ini dilakukan, lingkaran pengaturan deklinasi akan membaca 90°. Jika lingkaran pengaturan deklinasi tidak sejajar, gerakkan teleskop sehingga tabung sejajar dengan sumbu kutub.
3. Sesuaikan dudukan pada ketinggian dan/atau azimuth hingga Sigma Octantis berada di bidang pandang finder.
4. Jika hal di atas dilakukan dengan benar, Anda seharusnya dapat mengamati dekat kutub melalui finderscope dan lensa mata berdaya rendah.

Ingat, saat menyelaraskan kutub, JANGAN gerakkan teleskop di R.A. atau DEC. Anda tidak ingin menggerakkan teleskop itu sendiri, tetapi sumbu kutub. Teleskop digunakan hanya untuk melihat ke mana sumbu kutub menunjuk.
Seperti metode sebelumnya, ini membuat Anda dekat dengan kutub tetapi tidak langsung di atasnya.

Menemukan Kutub Selatan Langit (SCP)

Metode ini membantu meningkatkan penyelarasan kutub Anda dan membawa Anda lebih dekat ke kutub daripada metode di atas. Ini akan meningkatkan akurasi Anda untuk pengamatan dan fotografi yang lebih serius.
Di setiap belahan bumi, ada titik di langit di sekitar mana semua bintang lain tampak berputar. Titik-titik ini disebut kutub langit dan dinamai sesuai dengan belahan bumi tempat mereka berada. Misalnya, di belahan bumi selatan semua bintang bergerak di sekitar kutub selatan langit. Ketika sumbu kutub teleskop diarahkan ke kutub langit, itu sejajar dengan sumbu rotasi Bumi.
Banyak metode penyelarasan kutub mengharuskan Anda untuk mengetahui cara menemukan kutub langit dengan mengidentifikasi bintang-bintang di daerah tersebut. Pengamat di belahan bumi selatan tidak seberuntung mereka yang berada di belahan bumi utara. Bintang-bintang di sekitar kutub selatan langit tidak seterang bintang-bintang di sekitar kutub utara langit. Bintang terdekat yang relatif terang adalah Sigma Octantis. Bintang ini berada dalam batas mata telanjang (magnitudo 5,5) dan terletak sekitar 1° dari kutub selatan langit tetapi dapat sulit ditemukan.

Oleh karena itu, dengan metode ini, Anda akan menggunakan pola bintang untuk menemukan kutub selatan langit. Gambarlah garis imajiner menuju SCP melalui Alpha Crucis dan Beta Crucis (yang berada di Southern Cross). Gambarlah garis imajiner lain menuju SCP pada sudut kanan ke garis yang menghubungkan Alpha Centauri dan Beta Centauri. Perpotongan kedua garis imajiner ini akan menunjuk Anda dekat dengan kutub selatan langit.

Metode Pergeseran Deklinasi Penyelarasan Kutub

Metode penyelarasan kutub ini memungkinkan Anda untuk mendapatkan penyelarasan yang paling akurat pada kutub langit dan diperlukan jika Anda ingin melakukan astrofotografi langit dalam paparan panjang melalui teleskop. Untuk dapat melakukan jenis astrofotografi ini, Anda juga perlu memiliki motor drive opsional dan aksesori astrofotografi lainnya. Metode pergeseran deklinasi mengharuskan Anda untuk memantau pergeseran bintang-bintang yang dipilih. Pergeseran setiap bintang memberi tahu Anda seberapa jauh sumbu kutub menunjuk dari kutub langit yang sebenarnya dan ke arah mana. Meskipun pergeseran deklinasi sederhana dan mudah, itu membutuhkan banyak waktu dan kesabaran untuk diselesaikan ketika pertama kali dicoba. Metode pergeseran deklinasi harus dilakukan setelah salah satu metode yang disebutkan sebelumnya telah diselesaikan.
Untuk menggunakan metode penyelarasan kutub ini di belahan bumi selatan, arah pergeseran yang dijelaskan di bawah ini dibalik untuk R.A. dan DEC.
Untuk melakukan metode pergeseran deklinasi, Anda perlu memilih dua bintang terang. Satu harus berada di dekat cakrawala timur dan satu di selatan dekat meridian. Kedua bintang harus berada di dekat ekuator langit (yaitu, 0° deklinasi). Anda akan memantau pergeseran setiap bintang satu per satu dan hanya dalam deklinasi. Saat memantau bintang di meridian, setiap ketidakselarasan di arah timur-barat terungkap. Saat memantau bintang di dekat cakrawala timur/barat, setiap ketidakselarasan di arah utara-selatan terungkap. Sangat membantu untuk memiliki lensa mata retikel yang diterangi untuk membantu Anda mengenali setiap pergeseran. Untuk penyelarasan yang sangat dekat, lensa Barlow juga direkomendasikan karena meningkatkan pembesaran dan mengungkapkan setiap pergeseran lebih cepat. Saat melihat ke selatan, masukkan diagonal sehingga lensa mata menunjuk lurus ke atas. Masukkan lensa mata cross hair dan sejajarkan cross hair sehingga satu sejajar dengan sumbu deklinasi dan yang lainnya sejajar dengan sumbu right ascension. Gerakkan teleskop Anda secara manual di R.A. dan DEC untuk memeriksa kesejajaran.
Pertama, pilih bintang Anda di dekat tempat ekuator langit dan meridian bertemu. Bintang harus kira-kira dalam 1/2 jam dari meridian dan dalam jarak lima derajat dari ekuator langit. Pusatkan bintang di bidang teleskop Anda dan pantau pergeseran dalam deklinasi.

• Jika bintang bergeser ke selatan, sumbu kutub terlalu jauh ke timur.
• Jika bintang bergeser ke utara, sumbu kutub terlalu jauh ke barat.

Lakukan penyesuaian yang sesuai pada sumbu kutub untuk menghilangkan setiap pergeseran. Setelah Anda menghilangkan semua pergeseran, pindah ke bintang di dekat cakrawala timur. Bintang harus 20 derajat di atas cakrawala dan dalam jarak lima derajat dari ekuator langit.

• Jika bintang bergeser ke selatan, sumbu kutub terlalu rendah.
• Jika bintang bergeser ke utara, sumbu kutub terlalu tinggi.

Sekali lagi, lakukan penyesuaian yang sesuai pada sumbu kutub untuk menghilangkan setiap pergeseran. Sayangnya, penyesuaian terakhir berinteraksi dengan penyesuaian sebelumnya dengan sangat sedikit. Jadi, ulangi prosesnya lagi untuk meningkatkan akurasi memeriksa kedua sumbu untuk pergeseran minimal. Setelah pergeseran dihilangkan, teleskop diselaraskan dengan sangat akurat. Anda sekarang dapat melakukan astrofotografi langit dalam fokus utama untuk jangka waktu yang lama.
CATATAN: Jika cakrawala timur terhalang, Anda dapat memilih bintang di dekat cakrawala barat, tetapi Anda harus membalikkan arah kesalahan tinggi/rendah kutub.

Menyelaraskan Lingkaran Pengaturan

Sebelum Anda dapat menggunakan lingkaran pengaturan untuk menemukan objek di langit, Anda perlu menyelaraskan lingkaran pengaturan R.A. yang bertambah dalam menit. Lingkaran pengaturan deklinasi diskalakan dalam derajat dan diatur dari pabrik dan seharusnya tidak memerlukan penyesuaian apa pun. Pada lingkaran pengaturan R.A. ada dua set angka pada dial – satu untuk belahan bumi utara (atas) dan satu untuk belahan bumi selatan (bawah).
Untuk menyelaraskan lingkaran pengaturan R.A., Anda perlu mengetahui nama beberapa bintang paling terang di langit. Jika tidak, mereka dapat dipelajari dengan menggunakan Peta Langit Celestron (#93722) atau berkonsultasi dengan majalah astronomi saat ini.
Untuk menyelaraskan lingkaran pengaturan R.A.:

1. Temukan bintang terang di dekat ekuator langit. Semakin jauh Anda dari kutub langit, semakin baik pembacaan Anda pada lingkaran pengaturan R.A. Bintang yang Anda pilih untuk menyelaraskan lingkaran pengaturan harus bintang terang yang koordinatnya diketahui dan mudah dicari.
2. Pusatkan bintang di finderscope.
3. Lihat melalui teleskop utama dan lihat apakah bintang itu ada di bidang pandang. Jika tidak, temukan dan pusatkan.
4. Cari koordinat bintang.
5. Putar lingkaran hingga koordinat yang tepat sejajar dengan indikator R.A. Lingkaran pengaturan R.A. harus berputar dengan bebas.

CATATAN: Karena lingkaran pengaturan R.A. TIDAK bergerak saat teleskop bergerak di R.A., lingkaran pengaturan harus diselaraskan setiap kali Anda ingin menggunakannya untuk menemukan objek. Namun, Anda tidak perlu menggunakan bintang setiap saat. Sebagai gantinya, Anda dapat menggunakan koordinat objek yang saat ini Anda amati.
Setelah lingkaran diselaraskan, Anda dapat menggunakannya untuk menemukan objek apa pun dengan koordinat yang diketahui. Akurasi lingkaran pengaturan Anda berhubungan langsung dengan akurasi penyelarasan kutub Anda.

1. Pilih objek untuk diamati. Gunakan bagan bintang musiman untuk memastikan objek yang Anda pilih berada di atas cakrawala. Saat Anda menjadi lebih akrab dengan langit malam, ini tidak lagi diperlukan.
2. Cari koordinat di atlas bintang atau buku referensi.
3. Pegang teleskop dan lepaskan kenop pengunci Dec.
4. Gerakkan teleskop dalam deklinasi hingga indikator menunjuk ke koordinat deklinasi yang benar.
5. Kunci kenop pengunci Dec. untuk mencegah teleskop bergerak.
6. Pegang teleskop dan lepaskan kenop pengunci R.A.
7. Gerakkan teleskop di R.A. hingga indikator menunjuk ke koordinat yang benar.
8. Kunci kenop pengunci R.A. untuk mencegah teleskop tergelincir di R.A.
9. Lihat melalui finderscope untuk melihat apakah Anda telah menemukan objek dan pusatkan objek di finderscope.
10. Lihat di optik utama dan objek harus ada di sana. Untuk beberapa objek yang lebih redup, Anda mungkin tidak dapat melihatnya di finderscope. Ketika ini terjadi, ada baiknya untuk memiliki bagan bintang area tersebut sehingga Anda dapat "melompat bintang" melalui bidang ke target Anda.
11. Proses ini dapat diulang untuk setiap objek sepanjang malam tertentu.

Motor Drive

Untuk memungkinkan pelacakan objek langit, Celestron menawarkan penggerak motor DC sumbu tunggal untuk dudukan ekuatorial AstroMaster. Setelah disejajarkan secara polar, penggerak motor akan secara akurat melacak objek dalam Asensi Rekta saat mereka bergerak melintasi langit. Hanya penyesuaian kecil dalam Deklinasi yang diperlukan untuk menjaga objek langit tetap berada di tengah lensa mata untuk jangka waktu yang lama. Model # 21069 dan # 31051 hadir standar dengan penggerak motor ini dan terpasang pada dudukan, tetapi Anda harus melepasnya untuk memasang baterai (lepas penggerak motor dengan melakukan kebalikan dari petunjuk pemasangan dan pasang baterai sesuai informasi di bawah, lalu pasang kembali penggerak motor). Penggerak motor dijual sebagai aksesori opsional (Model # 93514) untuk model lain.
Pemasangan Penggerak Motor – bagi mereka yang membelinya sebagai aksesori opsional.
Penggerak motor terpasang pada dudukan ekuatorial AstroMaster melalui coupler fleksibel yang dipasang ke poros gerakan lambat R.A. dan braket motor yang menahan motor di tempatnya. Untuk memasang penggerak motor, lihat deskripsi dan foto di bawah:

1. Pastikan kabel gerakan lambat R.A. terpasang ke poros R.A. di seberang skala lintang.
2. Lepaskan baut kepala Allen yang terletak di sisi poros polar.
3. Geser ujung terbuka dari coupler motor fleksibel di atas poros R.A.. Pastikan sekrup pada coupler motor fleksibel diposisikan di atas bagian datar poros R.A..
4. Kencangkan sekrup coupler motor dengan obeng pipih.
5. Putar motor pada poros sampai potongan berlubang pada braket motor sejajar dengan lubang berulir di tengah sumbu pivot lintang dudukan.
6. Tempatkan baut kepala Allen melalui braket motor dan masukkan ke dalam lubang di sisi sumbu pivot. Kemudian, kencangkan baut dengan kunci Allen.

Mengoperasikan Penggerak Motor
Penggerak motor ditenagai oleh satu baterai alkaline 9 volt. Ini dapat menyalakan penggerak hingga 40 jam, tergantung pada pengaturan kecepatan motor dan suhu sekitar. Untuk memasang baterai, buka sekrup dua sekrup pemasangan – Gambar 4-11. Lepaskan pelat panel kontrol dari rakitan motor dan kemudian lepaskan braket motor dari motor. Kemudian, Anda akan dapat mengakses baterai yang terhubung ke kabel untuk dipasang atau diganti. Terakhir, balik semua langkah untuk memasang kembali penggerak motor ke dudukan.

Penggerak motor dilengkapi dengan regulator laju kecepatan (pada Gambar 4-11, letaknya di atas sekrup pemasangan) yang memungkinkan penggerak motor melacak pada kecepatan yang lebih cepat atau lebih lambat. Ini berguna saat mengamati objek non-bintang seperti bulan atau Matahari yang bergerak pada laju yang sedikit berbeda dari bintang. Untuk mengubah kecepatan motor, geser sakelar On/Off ke posisi "ON" (ON) dan lampu indikator daya merah akan menyala. Kemudian, putar kenop regulator laju kecepatan searah jarum jam untuk meningkatkan kecepatan motor dan berlawanan arah jarum jam untuk mengurangi kecepatan.
Untuk menentukan laju kecepatan yang tepat, teleskop harus disejajarkan secara kasar. Temukan bintang di ekuator langit (kira-kira deklinasi 0°) dan pusatkan di lensa mata berdaya rendah. Nyalakan penggerak dan biarkan teleskop melacak selama 1 atau 2 menit. Jika setelah beberapa menit, bintang melayang ke Barat, motor melacak terlalu lambat dan Anda harus meningkatkan kecepatan motor. Jika bintang melayang ke Timur, maka kurangi kecepatan motor. Ulangi proses ini sampai bintang tetap berada di tengah lensa mata selama beberapa menit. Ingatlah untuk mengabaikan setiap pergeseran bintang dalam deklinasi.
Penggerak juga memiliki sakelar "N/S" untuk diatur jika beroperasi di Belahan Bumi Utara atau Selatan.

Pengamatan Celestial

Dengan teleskop Anda yang sudah disetel, Anda siap menggunakannya untuk mengamati. Bagian ini mencakup petunjuk pengamatan visual untuk tata surya dan objek langit dalam serta kondisi pengamatan umum yang akan memengaruhi kemampuan Anda untuk mengamati.

Mengamati Bulan

Sering kali, kita tergoda untuk melihat Bulan saat purnama. Pada saat ini, bagian yang kita lihat sepenuhnya diterangi dan cahayanya bisa sangat kuat. Selain itu, sedikit atau tidak ada kontras yang dapat dilihat selama fase ini.
Salah satu waktu terbaik untuk mengamati Bulan adalah selama fase parsialnya (sekitar waktu kuartal pertama atau ketiga). Bayangan panjang mengungkapkan sejumlah besar detail di permukaan bulan. Pada daya rendah, Anda akan dapat melihat sebagian besar cakram bulan sekaligus. Ubah ke lensa mata opsional untuk daya (pembesaran) yang lebih tinggi untuk fokus pada area yang lebih kecil.

Petunjuk Mengamati Bulan
Untuk meningkatkan kontras dan menonjolkan detail di permukaan bulan, gunakan filter opsional. Filter kuning berfungsi dengan baik untuk meningkatkan kontras, sedangkan filter netral atau polarisasi akan mengurangi kecerahan dan silau permukaan secara keseluruhan.

Mengamati Planet

Target menarik lainnya termasuk lima planet yang terlihat dengan mata telanjang. Anda dapat melihat Venus melewati fase seperti bulan. Mars dapat mengungkapkan sejumlah detail permukaan dan satu, jika tidak keduanya, dari tudung kutubnya. Anda akan dapat melihat sabuk awan Jupiter dan Bintik Merah Besar (jika terlihat pada saat Anda mengamati). Selain itu, Anda juga akan dapat melihat bulan-bulan Jupiter saat mereka mengorbit planet raksasa itu. Saturnus, dengan cincinnya yang indah, mudah dilihat pada daya sedang.

Petunjuk Mengamati Planet

• Ingatlah bahwa kondisi atmosfer biasanya menjadi faktor pembatas pada seberapa banyak detail planet yang akan terlihat. Jadi, hindari mengamati planet saat mereka rendah di cakrawala atau saat mereka berada tepat di atas sumber panas radiasi, seperti atap atau cerobong asap. Lihat bagian "Kondisi Penglihatan" di bagian selanjutnya dari bagian ini.
• Untuk meningkatkan kontras dan menonjolkan detail di permukaan planet, coba gunakan filter lensa mata Celestron.

Mengamati Matahari

Meskipun diabaikan oleh banyak astronom amatir, pengamatan matahari bermanfaat dan menyenangkan. Namun, karena Matahari sangat terang, tindakan pencegahan khusus harus diambil saat mengamati bintang kita agar tidak merusak mata atau teleskop Anda.
Untuk tampilan matahari yang aman, gunakan filter matahari yang mengurangi intensitas cahaya Matahari, sehingga aman untuk dilihat. Dengan filter, Anda dapat melihat bintik matahari saat mereka bergerak melintasi cakram matahari dan faculae, yang merupakan tambalan terang yang terlihat di dekat tepi Matahari.

• Waktu terbaik untuk mengamati Matahari adalah di pagi hari atau sore hari saat udara lebih dingin.
• Untuk memusatkan Matahari tanpa melihat ke dalam lensa mata, perhatikan bayangan tabung teleskop hingga membentuk bayangan melingkar.

Mengamati Objek Langit Dalam

Objek langit dalam hanyalah objek di luar batas tata surya kita. Mereka termasuk gugus bintang, nebula planet, nebula difus, bintang ganda, dan galaksi lain di luar Bima Sakti kita sendiri. Sebagian besar objek langit dalam memiliki ukuran sudut yang besar. Oleh karena itu, daya rendah hingga sedang adalah semua yang Anda butuhkan untuk melihatnya. Secara visual, mereka terlalu redup untuk mengungkapkan warna apa pun yang terlihat dalam foto eksposur lama. Sebaliknya, mereka tampak hitam putih. Dan, karena kecerahan permukaan mereka yang rendah, mereka harus diamati dari lokasi langit gelap. Polusi cahaya di sekitar wilayah perkotaan besar menghilangkan sebagian besar nebula sehingga sulit, jika tidak mungkin, untuk diamati. Filter Pengurangan Polusi Cahaya membantu mengurangi kecerahan langit latar belakang, sehingga meningkatkan kontras.

Kondisi Penglihatan

Kondisi penglihatan memengaruhi apa yang dapat Anda lihat melalui teleskop Anda selama sesi pengamatan. Kondisi termasuk transparansi, iluminasi langit, dan penglihatan. Memahami kondisi penglihatan dan efeknya pada pengamatan akan membantu Anda mendapatkan hasil maksimal dari teleskop Anda.

Transparansi
Transparansi adalah kejernihan atmosfer yang dipengaruhi oleh awan, kelembapan, dan partikel udara lainnya. Awan kumulus tebal benar-benar buram, sedangkan cirrus bisa tipis, memungkinkan cahaya dari bintang paling terang melewatinya. Langit berkabut menyerap lebih banyak cahaya daripada langit cerah sehingga membuat objek yang lebih redup lebih sulit dilihat dan mengurangi kontras pada objek yang lebih terang. Aerosol yang dikeluarkan ke atmosfer atas dari letusan gunung berapi juga memengaruhi transparansi. Kondisi ideal adalah ketika langit malam berwarna hitam pekat.

Iluminasi Langit
Penerangan langit umum yang disebabkan oleh Bulan, aurora, cahaya udara alami, dan polusi cahaya sangat memengaruhi transparansi. Meskipun bukan masalah bagi bintang dan planet yang lebih terang, langit yang cerah mengurangi kontras nebula yang diperluas sehingga sulit, jika tidak mungkin, untuk dilihat. Untuk memaksimalkan pengamatan Anda, batasi tampilan langit dalam ke malam tanpa bulan jauh dari langit yang tercemar cahaya yang ditemukan di sekitar wilayah perkotaan utama. Filter LPR meningkatkan tampilan langit dalam dari area yang tercemar cahaya dengan memblokir cahaya yang tidak diinginkan sambil mentransmisikan cahaya dari objek langit dalam tertentu. Di sisi lain, Anda dapat mengamati planet dan bintang dari area yang tercemar cahaya atau saat Bulan keluar.

Penglihatan
Kondisi penglihatan mengacu pada stabilitas atmosfer dan secara langsung memengaruhi jumlah detail halus yang terlihat pada objek yang diperluas. Udara di atmosfer kita bertindak sebagai lensa yang membengkokkan dan mendistorsi sinar cahaya yang masuk. Jumlah pembengkokan bergantung pada kepadatan udara. Lapisan suhu yang bervariasi memiliki kepadatan yang berbeda dan, oleh karena itu, membengkokkan cahaya secara berbeda. Sinar cahaya dari objek yang sama tiba sedikit bergeser menciptakan gambar yang tidak sempurna atau kabur. Gangguan atmosfer ini bervariasi dari waktu ke waktu dan dari tempat ke tempat. Ukuran paket udara dibandingkan dengan apertur Anda menentukan kualitas "penglihatan". Dalam kondisi penglihatan yang baik, detail halus terlihat pada planet yang lebih terang seperti Jupiter dan Mars, dan bintang adalah gambar yang tepat. Dalam kondisi penglihatan yang buruk, gambar menjadi kabur dan bintang tampak seperti gumpalan.
Kondisi yang dijelaskan di sini berlaku untuk pengamatan visual dan fotografi.

Kondisi penglihatan secara langsung memengaruhi kualitas gambar. Gambar-gambar ini mewakili sumber titik (yaitu, bintang) dalam kondisi penglihatan yang buruk (kiri) hingga kondisi yang sangat baik (kanan). Paling sering, kondisi penglihatan menghasilkan gambar yang terletak di antara kedua ekstrem ini.

Astrofotografi

Seri teleskop AstroMaster dirancang untuk pengamatan visual. Setelah melihat langit malam untuk sementara waktu, Anda mungkin ingin mencoba memotretnya. Ada beberapa bentuk fotografi yang mungkin dengan teleskop Anda untuk pengejaran celestial serta terestrial. Di bawah ini hanyalah diskusi yang sangat singkat tentang beberapa metode fotografi yang tersedia dan menyarankan Anda mencari berbagai buku untuk informasi rinci tentang materi pelajaran.
Minimal Anda akan membutuhkan kamera digital atau kamera SLR 35mm. Pasang kamera Anda ke teleskop dengan:

• Kamera digital – Anda akan membutuhkan Adaptor Kamera Digital Universal (# 93626). Adaptor ini memungkinkan kamera dipasang dengan kaku untuk fotografi terestrial serta astrofotografi fokus utama.
• Kamera SLR 35mm – Anda perlu melepas lensa dari kamera Anda dan memasang T-Ring untuk merek kamera khusus Anda. Kemudian, Anda akan membutuhkan T-Adapter (# 93625) untuk dipasang di satu ujung ke T-Ring dan ujung lainnya ke tabung fokus teleskop. Teleskop Anda sekarang adalah lensa kamera. Anda juga dapat menyesuaikan 90 EQ dengan menggunakan ulir-T adaptor lensa mata (Gambar 2-19) di mana cincin-T akan diulirkan alih-alih menggunakan T-Adapter (# 93625).

Fotografi Fokus Utama Eksposur Pendek

Fotografi fokus utama eksposur pendek adalah cara terbaik untuk mulai membuat gambar objek celestial. Ini dilakukan dengan memasang kamera Anda ke teleskop seperti yang dijelaskan dalam paragraf di atas. Beberapa poin yang perlu diingat:

• Sejajarkan kutub teleskop dan mulai penggerak motor opsional untuk pelacakan.
• Anda dapat membuat gambar Bulan serta planet yang lebih terang. Anda harus bereksperimen dengan berbagai pengaturan dan waktu eksposur. Banyak informasi dapat diperoleh dari manual instruksi kamera Anda yang dapat melengkapi apa yang dapat Anda temukan di buku-buku rinci tentang materi pelajaran.
• Lakukan fotografi Anda dari situs pengamatan langit gelap jika memungkinkan.

Fotografi Piggyback

Hanya untuk teleskop Newtonian 130 EQ, fotografi piggyback dilakukan dengan kamera dan lensa normalnya yang berada di atas teleskop. Melalui metode ini, Anda dapat menangkap seluruh konstelasi dan merekam nebula skala besar. Anda memasang kamera Anda ke sekrup adaptor piggyback (Gambar 6-1) yang terletak di bagian atas cincin pemasangan tabung (kamera Anda akan memiliki lubang berulir di bagian bawah agar sesuai dengan sekrup ini). Anda perlu menyejajarkan kutub teleskop dan memulai penggerak motor opsional untuk pelacakan.

Fotografi Planet & Bulan dengan Imager Khusus

Selama beberapa tahun terakhir, teknologi baru telah berkembang yang membuat pengambilan gambar planet dan bulan yang luar biasa relatif mudah dan hasilnya benar-benar menakjubkan. Celestron menawarkan NexImage (# 93712) yang merupakan kamera khusus dan disertakan adalah perangkat lunak untuk pemrosesan gambar. Anda dapat menangkap gambar planet pada malam pertama Anda yang menyaingi apa yang dilakukan para profesional dengan teleskop besar hanya beberapa tahun yang lalu.

Pencitraan CCD untuk Objek Langit Dalam

Kamera khusus telah dikembangkan untuk mengambil gambar gambar langit dalam. Ini telah berkembang selama beberapa tahun terakhir untuk menjadi jauh lebih ekonomis dan amatir dapat mengambil gambar yang fantastis. Beberapa buku telah ditulis tentang cara mendapatkan gambar terbaik. Teknologi terus berkembang dengan produk yang lebih baik dan lebih mudah digunakan di pasar.

Fotografi Terestrial

Teleskop Anda membuat lensa telefoto yang sangat baik untuk fotografi terestrial (darat). Anda dapat mengambil gambar berbagai pemandangan indah, satwa liar, alam, dan hampir semua hal. Anda harus bereksperimen dengan pemfokusan, kecepatan, dll. untuk mendapatkan gambar terbaik yang diinginkan. Anda dapat menyesuaikan kamera Anda sesuai petunjuk di bagian atas halaman ini.

Perawatan Teleskop

Meskipun teleskop Anda hanya memerlukan sedikit perawatan, ada beberapa hal yang perlu diingat yang akan memastikan teleskop Anda bekerja dengan optimal.

Perawatan dan Pembersihan Optik

Terkadang, debu dan/atau kelembapan dapat menumpuk pada lensa objektif atau cermin utama, tergantung pada jenis teleskop yang Anda miliki. Perawatan khusus harus dilakukan saat membersihkan instrumen apa pun agar tidak merusak optik.
Jika debu menumpuk pada optik, bersihkan dengan sikat (terbuat dari bulu unta) atau sekaleng udara bertekanan. Semprotkan pada sudut ke permukaan kaca selama sekitar dua hingga empat detik. Kemudian, gunakan larutan pembersih optik dan kertas tisu putih untuk menghilangkan sisa-sisa kotoran. Oleskan larutan ke tisu, lalu oleskan kertas tisu ke optik. Usapan tekanan rendah harus dilakukan dari tengah lensa (atau cermin) ke bagian luar. JANGAN menggosok dengan gerakan melingkar!
Anda dapat menggunakan pembersih lensa buatan komersial atau mencampur sendiri. Larutan pembersih yang baik adalah isopropil alkohol yang dicampur dengan air suling. Larutan harus terdiri dari 60% isopropil alkohol dan 40% air suling. Atau, sabun cuci piring cair yang diencerkan dengan air (beberapa tetes per satu liter air) dapat digunakan.
Kadang-kadang, Anda mungkin mengalami penumpukan embun pada optik teleskop Anda selama sesi pengamatan. Jika Anda ingin terus mengamati, embun harus dihilangkan, baik dengan pengering rambut (dengan pengaturan rendah) atau dengan mengarahkan teleskop ke tanah hingga embun menguap.
Jika kelembapan mengembun di bagian dalam optik, lepaskan aksesori dari teleskop. Tempatkan teleskop di lingkungan yang bebas debu dan arahkan ke bawah. Ini akan menghilangkan kelembapan dari tabung teleskop.
Untuk meminimalkan kebutuhan untuk membersihkan teleskop Anda, pasang kembali semua penutup lensa setelah Anda selesai menggunakannya. Karena sel TIDAK disegel, penutup harus ditempatkan di atas lubang saat tidak digunakan. Ini akan mencegah kontaminan memasuki tabung optik.
Penyesuaian dan pembersihan internal hanya boleh dilakukan oleh departemen perbaikan Celestron. Jika teleskop Anda perlu dibersihkan secara internal, harap hubungi pabrik untuk mendapatkan nomor otorisasi pengembalian dan perkiraan harga.

Kolimasi Newtonian

Kinerja optik sebagian besar teleskop pantul Newtonian dapat dioptimalkan dengan mengolimasikan ulang (menyelaraskan) optik teleskop, sesuai kebutuhan. Mengolimasikan teleskop berarti menyeimbangkan elemen optiknya. Kolimasi yang buruk akan menghasilkan aberasi dan distorsi optik.
Sebelum mengolimasikan teleskop Anda, luangkan waktu untuk membiasakan diri dengan semua komponennya. Cermin utama adalah cermin besar di ujung belakang tabung teleskop. Cermin ini disesuaikan dengan melonggarkan dan mengencangkan tiga sekrup, yang ditempatkan dengan jarak 120 derajat, di ujung tabung teleskop. Cermin sekunder (cermin kecil berbentuk elips di bawah pemfokus, di bagian depan tabung) juga memiliki tiga sekrup penyetel; Anda akan membutuhkan alat opsional (dijelaskan di bawah) untuk melakukan kolimasi. Untuk menentukan apakah teleskop Anda perlu dikolimasikan, arahkan teleskop Anda ke dinding yang terang atau langit biru di luar.

Menyelaraskan Cermin Sekunder

Berikut ini menjelaskan prosedur untuk kolimasi siang hari teleskop Anda menggunakan Alat Kolimasi Newtonian opsional (#94183) yang ditawarkan oleh Celestron. Untuk mengolimasikan teleskop tanpa Alat Kolimasi, baca bagian berikut tentang kolimasi bintang waktu malam. Untuk kolimasi yang sangat presisi, Eyepiece Kolimasi 1 ¼" (# 94182) opsional ditawarkan.
Jika Anda memiliki eyepiece di pemfokus, lepaskan. Rak tabung pemfokus sepenuhnya, menggunakan kenop pemfokus, hingga tabung peraknya tidak lagi terlihat. Anda akan melihat melalui pemfokus pada pantulan cermin sekunder, yang diproyeksikan dari cermin utama. Selama langkah ini, abaikan pantulan siluet dari cermin utama. Masukkan tutup kolimasi ke dalam pemfokus dan lihatlah. Dengan fokus yang ditarik sepenuhnya, Anda seharusnya dapat melihat seluruh cermin utama terpantul di cermin sekunder. Jika cermin utama tidak berada di tengah cermin sekunder, sesuaikan sekrup cermin sekunder dengan mengencangkan dan melonggarkannya secara bergantian hingga pinggiran cermin utama berada di tengah tampilan Anda. JANGAN melonggarkan atau mengencangkan sekrup tengah pada penyangga cermin sekunder, karena mempertahankan posisi cermin yang tepat.

Menyelaraskan Cermin Utama

Sekarang sesuaikan sekrup cermin utama untuk memusatkan kembali pantulan cermin sekunder kecil, sehingga siluetnya terlihat pada tampilan cermin utama. Saat Anda melihat ke dalam pemfokus, siluet cermin akan terlihat konsentris. Ulangi langkah satu dan dua hingga Anda mencapai ini.
Lepaskan tutup kolimasi dan lihat ke dalam pemfokus, di mana Anda akan melihat pantulan mata Anda di cermin sekunder.
Tampilan kolimasi Newtonian seperti yang terlihat melalui pemfokus menggunakan tutup kolimasi

Kolimasi Bintang Waktu Malam
Setelah berhasil menyelesaikan kolimasi siang hari, kolimasi bintang waktu malam dapat dilakukan dengan menyesuaikan cermin utama secara hati-hati saat tabung teleskop berada di dudukannya dan mengarah ke bintang yang terang. Teleskop harus disiapkan pada malam hari dan gambar bintang harus dipelajari pada daya sedang hingga tinggi (30-60 daya per inci bukaan). Jika pola fokus non-simetris ada, maka mungkin saja untuk mengoreksi ini dengan mengolimasikan ulang hanya cermin utama.

Prosedur (Harap baca bagian ini sepenuhnya sebelum memulai):
Untuk mengolimasikan bintang di Belahan Bumi Utara, arahkan ke bintang stasioner seperti Bintang Utara (Polaris). Itu dapat ditemukan di langit utara, pada jarak di atas cakrawala yang sama dengan garis lintang Anda. Itu juga bintang ujung di pegangan Biduk Kecil. Polaris bukanlah bintang paling terang di langit dan bahkan mungkin tampak redup, tergantung pada kondisi langit Anda.
Sebelum mengolimasikan ulang cermin utama, temukan sekrup kolimasi di bagian belakang tabung teleskop.
Sel belakang (ditunjukkan pada Gambar 7-1) memiliki tiga sekrup ibu jari besar yang digunakan untuk kolimasi dan tiga sekrup ibu jari kecil yang digunakan untuk mengunci cermin pada tempatnya. Sekrup kolimasi memiringkan cermin utama. Anda akan mulai dengan melonggarkan sekrup pengunci kecil masing-masing beberapa putaran. Biasanya, gerakan dengan orde ¹/₈ putaran akan membuat perbedaan, dengan sekitar ¹/₂ hingga ³/₄ putaran menjadi maksimum yang diperlukan untuk sekrup kolimasi besar. Putar satu sekrup kolimasi pada satu waktu dan dengan alat kolimasi atau eyepiece lihat bagaimana kolimasi terpengaruh (lihat paragraf berikut di bawah). Ini akan membutuhkan beberapa eksperimen tetapi Anda akhirnya akan mendapatkan pemusatan yang Anda inginkan.
Yang terbaik adalah menggunakan alat kolimasi atau eyepiece kolimasi opsional. Lihat ke dalam pemfokus dan perhatikan apakah pantulan sekunder telah bergerak lebih dekat ke tengah cermin utama.
Dengan Polaris atau bintang terang yang dipusatkan di dalam bidang pandang, fokuskan dengan okular standar atau okular daya tertinggi Anda, yaitu panjang fokus terpendek dalam mm, seperti 6mm atau 4mm. Pilihan lain adalah menggunakan okular panjang fokus yang lebih panjang dengan lensa Barlow. Ketika sebuah bintang berada dalam fokus, ia akan terlihat seperti titik cahaya yang tajam. Jika, saat memfokuskan pada bintang, ia berbentuk tidak beraturan atau tampak memiliki suar cahaya di tepinya, ini berarti cermin Anda tidak sejajar. Jika Anda melihat penampilan suar cahaya dari bintang yang tetap stabil di lokasi, saat Anda masuk dan keluar dari fokus yang tepat, maka pengolimasian ulang akan membantu mempertajam gambar.
Ketika puas dengan kolimasi, kencangkan sekrup pengunci kecil.
Catat arah cahaya tampak menyala. Misalnya, jika tampak menyala ke arah posisi pukul tiga di bidang pandang, maka Anda harus memindahkan sekrup atau kombinasi sekrup kolimasi apa pun yang diperlukan untuk memindahkan gambar bintang ke arah penyalaan. Dalam contoh ini, Anda ingin memindahkan gambar bintang di eyepiece Anda, dengan menyesuaikan sekrup kolimasi, ke arah posisi pukul tiga di bidang pandang. Mungkin hanya perlu menyesuaikan sekrup yang cukup untuk memindahkan gambar bintang dari tengah bidang pandang ke sekitar setengah, atau kurang, ke arah tepi bidang (saat menggunakan okular daya tinggi).
Penyesuaian kolimasi paling baik dilakukan sambil melihat posisi bintang di bidang pandang dan memutar sekrup penyetel secara bersamaan. Dengan cara ini, Anda dapat melihat persis ke arah mana gerakan itu terjadi. Mungkin bermanfaat untuk memiliki dua orang yang bekerja bersama: satu melihat dan menginstruksikan sekrup mana yang harus diputar dan seberapa banyak, dan yang lainnya melakukan penyesuaian.

Setelah melakukan penyesuaian pertama, atau setiap penyesuaian, perlu untuk mengarahkan kembali tabung teleskop untuk memusatkan kembali bintang di tengah bidang pandang. Gambar bintang kemudian dapat dinilai simetrinya dengan masuk dan keluar dari fokus yang tepat dan mencatat pola bintang. Peningkatan harus terlihat jika penyesuaian yang tepat dilakukan. Karena ada tiga sekrup, mungkin perlu untuk memindahkan setidaknya dua untuk mencapai gerakan cermin yang diperlukan.

Aksesori Opsional

Anda akan menemukan bahwa aksesori tambahan untuk teleskop AstroMaster Anda akan meningkatkan kesenangan menonton Anda dan memperluas kegunaan teleskop Anda. Ini hanyalah daftar singkat dari berbagai aksesori dengan deskripsi singkat. Kunjungi situs web Celestron atau Katalog Aksesori Celestron untuk deskripsi lengkap dan semua aksesori yang tersedia.

Peta Langit (# 93722) – Peta Langit Celestron adalah panduan pengajaran yang ideal untuk mempelajari langit malam. Bahkan jika Anda sudah tahu jalan di sekitar rasi bintang utama, peta ini dapat membantu Anda menemukan semua jenis objek yang menarik.

Eyepiece Omni Plossl – Eyepiece ini harganya ekonomis dan menawarkan tampilan setajam silet di seluruh bidang. Mereka menggunakan desain lensa 4 elemen dan memiliki panjang fokus berikut: 4mm, 6mm, 9mm, 12.5mm, 15mm, 20mm, 25mm, 32mm, dan 40mm – semuanya dalam barel 1.25".

Lensa Omni Barlow (# 93326) – Digunakan dengan eyepiece apa pun, ia menggandakan pembesaran eyepiece itu. Lensa Barlow adalah lensa negatif yang meningkatkan panjang fokus teleskop. 2x Omni adalah barel 1.25", panjangnya di bawah 3" (76mm), dan beratnya hanya 4oz. (113gr.).
Filter Bulan (# 94119-A) – Ini adalah filter eyepiece 1.25" yang ekonomis untuk mengurangi kecerahan bulan dan meningkatkan kontras, sehingga detail yang lebih besar dapat diamati di permukaan bulan.
Filter UHC/LPR 1.25" (# 94123) – Filter ini dirancang untuk meningkatkan tampilan objek astronomi langit dalam Anda saat dilihat dari daerah perkotaan. Ia secara selektif mengurangi transmisi panjang gelombang cahaya tertentu, khususnya yang dihasilkan oleh lampu buatan.

Senter, Penglihatan Malam (# 93588) – Senter Celestron menggunakan dua LED merah untuk menjaga penglihatan malam lebih baik daripada filter merah atau perangkat lain. Kecerahan dapat disesuaikan. Beroperasi dengan satu baterai 9 volt yang disertakan.
Alat Kolimasi (# 94183) – Mengolimasikan teleskop Newtonian Anda dengan mudah dicapai dengan aksesori praktis ini yang menyertakan instruksi terperinci.
Eyepiece Kolimasi – 1.25" (# 94182) – Eyepiece kolimasi sangat ideal untuk kolimasi teleskop Newtonian yang tepat.
Adaptor Kamera Digital – Universal (# 93626) – Platform pemasangan universal yang memungkinkan Anda melakukan fotografi afokal (fotografi melalui eyepiece teleskop) menggunakan eyepiece 1.25" dengan kamera digital Anda.

Adaptor-T – Universal 1.25" (# 93625) – Adaptor ini cocok dengan pemfokus 1.25" teleskop Anda. Ini memungkinkan Anda untuk memasang kamera SLR 35mm Anda untuk fotografi terestrial serta fotografi bulan dan planet.
Motor Drive (# 93514) – Motor drive sumbu tunggal (R.A.) untuk teleskop AstroMaster mengkompensasi rotasi bumi yang menjaga objek di bidang pandang eyepiece. Ini membuat pengamatan jauh lebih menyenangkan dan menghilangkan penggunaan konstan kontrol gerakan lambat manual.

Spesifikasi AstroMaster

		21064 & 21069	31045 & 31051
		AM 90 EQ	AM 130 EQ
Desain Optik		Refraktor	Newtonian
Apertur		90mm (3.5")	130mm (5")
Panjang Fokus		1000mm	650mm
Rasio Fokus		f/11	f/5
Halangan Cermin Sekunder - Dia.-Area		n/a	31% - 10%
Lapisan Optik		Multi-Lapisan	Lapisan Penuh
Finderscope		Star Pointer	Star Pointer
Diagonal 1.25"		Gambar Tegak	n/a
Eyepiece 1.25"		20mm (50x)	20mm Tegak
FOV Tampak	- 20mm pada 50°		Gambar (33x)
	- 10mm pada 40°	10mm (100x)	10mm (65x)
Bidang Pandang Sudut dengan eyepiece 20mm		1.0°	1.5°
FOV Linear dengan eyepiece 20mm -ft/1000yds		53	79
Dudukan		Ekuatorial CG3	Ekuatorial CG3
Lingkaran Pengaturan RA & DEC		ya	ya
Kabel Gerakan Lambat RA & DEC		ya	ya
Diameter Kaki Tripod 1.25"		ya	ya
CD-ROM "The Sky" Tingkat 1		ya	ya
Pembesaran Berguna Tertinggi		213x	306x
Magnitudo Bintang Terbatas		12.3	13.1
Resolusi - Raleigh (detik busur)		1.54	1.06
Resolusi - Batas Dawes " "		1.29	0.89
Daya Pengumpulan Cahaya		165x	345x
Panjang Tabung Optik		36" (91cm)	24" (61cm)
Berat Teleskop		27 lbs. (12.2kg)	28 lbs. (12.7kg)

Catatan: Spesifikasi dapat berubah tanpa pemberitahuan atau kewajiban
Catatan: # 21069 & # 31051 menyertakan Motor Drive

www.ekt2.com

Referensi

• http://www.ekt2.com

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Panduan Celestron AstroMaster 130 EQ, 31045

Bahasa yang tersedia
