Johdanto

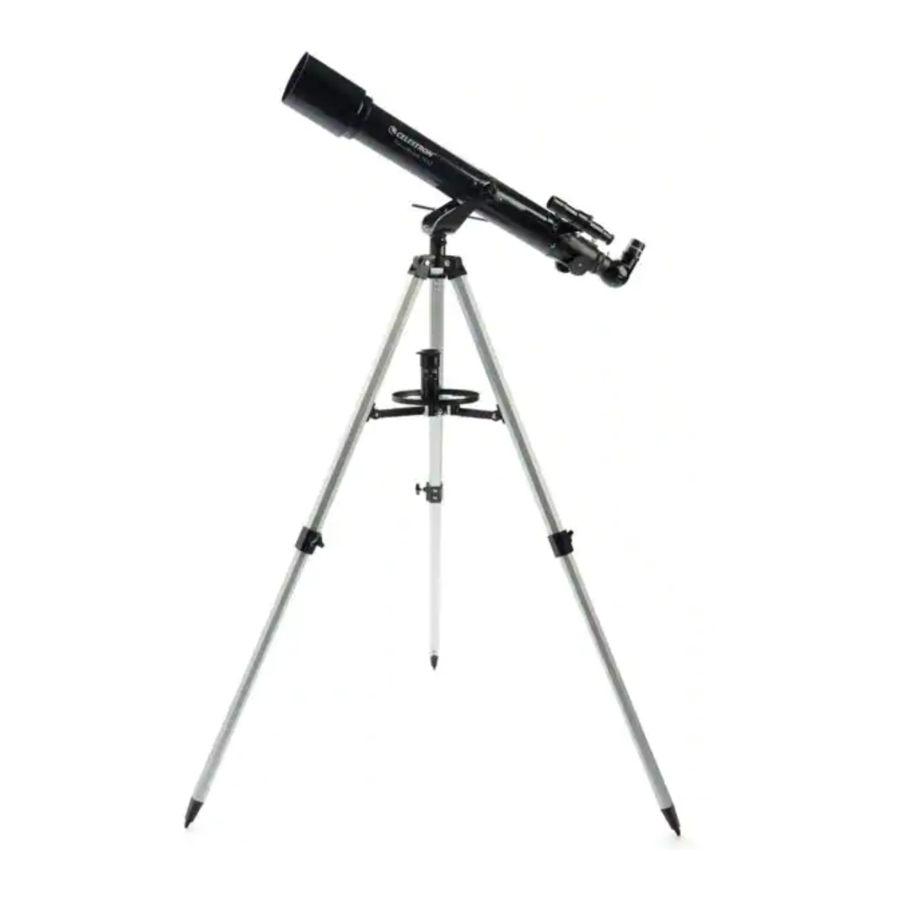

PowerSeeker 70AZ sisältää: optisen putken, jossa on kaksi kierteitettyä kiinnityspulttia, jalustan, jossa on keskimmäinen tukikannatin, kaksi okulaaria, 3x Barlow-linssin, etsimen, pystyttävän kuvan diagonaalin ja okulaarin lisävarustetelineen.

Asennus

Pura teleskooppi pakkauksesta ja varmista, että kaikki osat ovat tallella. PowerSeeker 70AZ sisältää: optisen putken, jossa on kaksi kierteitettyä kiinnityspulttia, jalustan, jossa on keskimmäinen tukikannatin, kaksi okulaaria, 3x Barlow-linssin, etsimen, pystyttävän kuvan diagonaalin ja okulaarin lisävarustetelineen.
Pystytä jalusta levittämällä jalat ulospäin, kunnes ne ovat täysin auki, ja paina keskimmäinen jalkatuki alas.
Jatka kunkin kolmen jalustan jalan keskiosaa noin 6–12 tuumaa. Käytä kunkin jalan kiristysruuvia jatketun jalan kiinnittämiseen paikalleen.
Varmista, että kaikki kolme jalkaa ovat samalla korkeudella jatkettuina, jotta teleskoopille saadaan tasainen alusta.
Aseta okulaarin lisävarusteteline jalustan keskimmäisen jalkatuen päälle. Kierrä teline jalustan keskellä olevaan kierteitettyyn reikään, kunnes se on täysin paikallaan.
Tarvittaessa kierrä lisävarustetelinettä vastapäivään, kunnes jalkatuen varret eivät peitä lisävarustereikiä, kuten tässä näkyy.
Etsi optinen putki ja aseta kiinnitetty hidastuskontrollitanko kiinnikkeen reikään.
Kohdista putki kiinnikkeen reikiin ja kiinnitä putki kiinnikkeeseen kahdella kierteitetyllä kiinnityspultilla. Kiristä kiinnittääksesi sen paikalleen.
Irrota rullatut mutterit teleskooppiputken tarkennuspään kierteitetyistä pylväistä.
Etsi etsin ja irrota muovisuojukset linssin edestä ja takaa. Suuntaa etsin siten, että pidempi linssi on putken etuosaa kohti, kuten tässä näkyy. Aseta etsin putken pylväiden päälle ja aseta rullatut mutterit takaisin kiinnittääksesi sen.
Löysää tarkentimen ruuveja niin, etteivät ne tuki tarkentimen sisähalkaisijaa. Irrota tarkentimen päätä peittävä muovisuojus.
Etsi diagonaali ja irrota muovisuojukset. Aseta diagonaalin runko tarkentimeen ja kiinnitä se paikalleen kiristämällä ruuveja.
Aseta 20 mm:n okulaarin runko diagonaaliin ja kiristä ruuvi varovasti, ettet kiristä liikaa.
Irrota linssinsuojus teleskoopin edestä. Tarkkaile katsomalla okulaarin läpi, kuten yllä on esitetty. Tarkenna kuva kääntämällä tarkentimen alla olevia nuppeja.
Lisäsuurennusta varten voit käyttää mukana toimitettua 3x Barlow-linssiä. Aseta Barlow-linssi diagonaaliin okulaarin tilalle. Irrota Barlow'n suojus.
Aseta seuraavaksi 20 mm:n okulaarin runko Barlow'n sisään ja kiristä ruuvit kiinnittääksesi sen paikalleen.

Lisätietoja tästä tuotteesta tai käyttöohjeen lataaminen on tuotesivulla osoitteessa celestron.com
AURINKOVAROITUS: Älä koskaan yritä katsoa aurinkoa minkään teleskoopin läpi ilman asianmukaista aurinkosuodatinta.

TARVITSETKO APUA?
Ota yhteyttä Celestronin tekniseen tukeen
celestron.com/pages/technical-support

ETSIMEN KOHDISTAMINEN

Etsin on yksi teleskooppisi tärkeimmistä osista. Se auttaa sinua Etsin on yksi teleskooppisi tärkeimmistä osista. Se auttaa sinua paikantamaan kohteita ja keskittämään ne okulaariin. Kun kokoat teleskooppisi ensimmäisen kerran, sinun on kohdistettava etsin teleskoopin pääoptiikkaan. Se on parasta tehdä päivällä*.

* AURINKOVAROITUS!

Älä koskaan yritä katsoa aurinkoa minkään teleskoopin läpi Älä koskaan yritä katsoa aurinkoa minkään teleskoopin läpi ilman asianmukaista aurinkosuodatinta!

VALITSE KOHDE
Vie teleskooppi ulos päivällä ja etsi helposti tunnistettava kohde, kuten katuvalo, rekisterikilpi tai kyltti. Kohteen tulee olla mahdollisimman kaukana, mutta vähintään neljännesmailin päässä.
KESKITÄ KOHDE OKULAARIIN
Katso teleskoopin läpi käyttämällä pienitehoista 20 mm:n okulaariasi. Siirrä teleskooppia, kunnes valitsemasi kohde on näkymän keskellä. Jos kuva on epätarkka, käännä varovasti teleskoopin molemmilla puolilla olevia tarkennusnuppeja, kunnes se tarkentuu teräväksi.
HUOMAUTUS: Kuva teleskoopissasi voi näyttää ylösalaisin. Tämä on täysin normaalia tähtitieteellisessä teleskoopissa.
KATSO ETSIMEN LÄPI
Kun kohde on keskitetty 20 mm:n okulaariisi, katso etsimen läpi ja etsi hiusristikko.
SÄÄDÄ ETSINTÄ
Siirtämättä teleskooppia käytä etsimen kiinnikkeen ympärillä olevia kolmea sorminuppia siirtääksesi etsintä, kunnes hiusristikko näkyy saman kohteen päällä, jota tarkkailet teleskoopin 20 mm:n okulaarissa.
VINKKI: Yritä säätää yhtä ruuvia kerrallaan. Löysää yhtä ruuvia puoli kierrosta ja kiristä toista samalla määrällä varmistaaksesi, että etsin pysyy tukevasti paikallaan.
ETSINTÄSI ON NYT KOHDISTETTU!
Sitä ei pitäisi tarvita kohdistamaan uudelleen, ellei sitä kolhita tai pudoteta.

ENSIMMÄINEN YÖSI ULKONA

KUU

Paras ja helpoin kohde, jota voit yrittää katsella ensin, on Kuu. Yritä tarkkailla Kuuta sen vaihejakson eri kohdissa. Paras aika katsella Kuuta on kahdesta päivästä uudenkuun jälkeen muutamaan päivään ennen täysikuuta. Tänä aikana voit nähdä eniten yksityiskohtia kraattereissa ja Kuun vuoristoissa.

Kun Kuu on näkyvissä taivaalla, aseta teleskooppisi 20 mm:n okulaari asennettuna.
Siirrä teleskooppia niin, että se osoittaa suunnilleen Kuuta kohti.
Katso etsimen läpi ja etsi hiusristikko. Jatka teleskoopin siirtämistä, kunnes hiusristikko näkyy Kuun päällä.
Katso teleskoopin 20 mm:n okulaarin läpi. Säädä kuvan terävyyttä varovasti tarkennusnupeilla.
ONNITTELUT! OLET NYT TARKKAILLUT ENSIMMÄISTÄ TAIVAALLISTA KOHDETTASI!

Saadaksesi tarkemman näkymän Kuusta, löysää tarkentimen ruuveja ja irrota 20 mm:n okulaari. Vaihda se 4 mm:n okulaariisi ja kiristä ruuvit kiinnittääksesi sen paikalleen. 4 mm:n okulaari antaa sinulle huomattavasti enemmän suurennusta, jolloin Kuu näyttää paljon suuremmalta.
HUOMAUTUS: Tarkennusnuppeja on ehkä säädettävä, kun vaihdat okulaareja, joten varmista, että saat mahdollisimman terävän kuvan.
Voit tarkastella monia muita taivaallisia kohteita, kuten planeettoja, tähtijoukkoja ja sumuja käyttämällä samaa tekniikkaa, jos tiedät, mistä ne löytyvät yötaivaalta.

Celestronin ilmainen SkyPortal -sovellus iOS:lle ja Androidille voi auttaa sinua paikantamaan ja tunnistamaan laajan valikoiman taivaallisia kohteita nopeasti ja helposti.
