Εισαγωγή

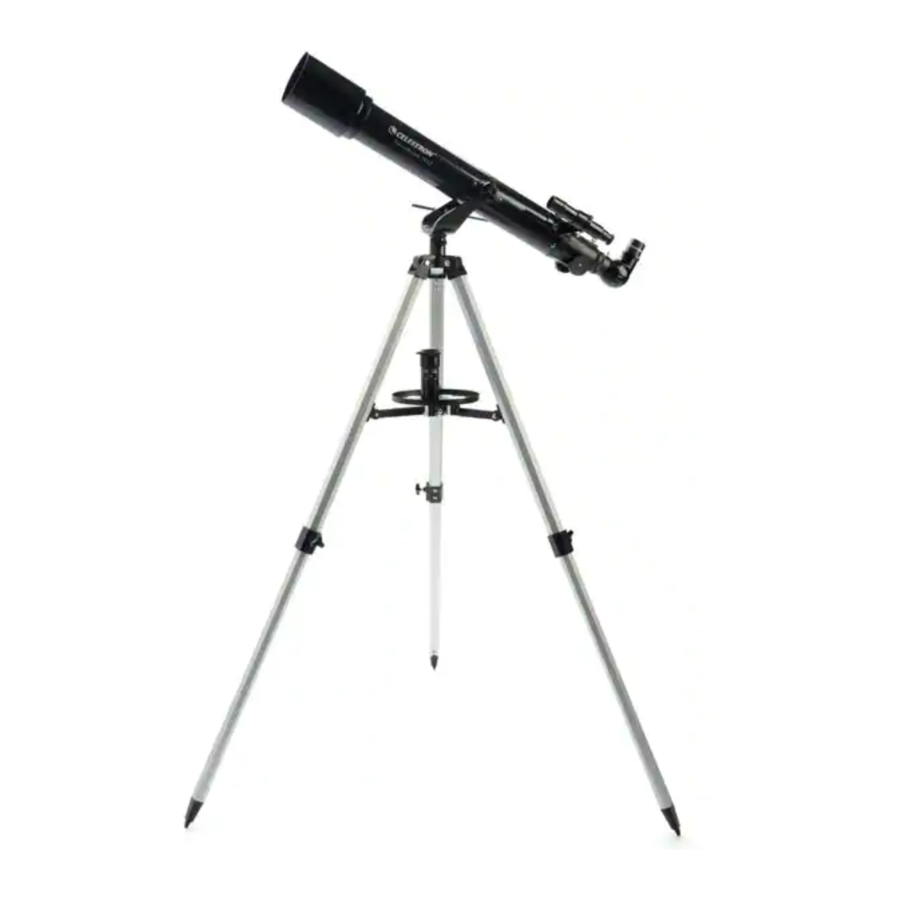

Το PowerSeeker 70AZ περιλαμβάνει: έναν οπτικό σωλήνα με δύο σπειρωτές εκτεταμένες και κεντρικές βάσεις στήριξης ποδιών με ώθηση προς τα κάτω. 6 έως 12 ίντσες. Χρησιμοποιήστε τη βίδα σύσφιξης σε κάθε πόδι για να ασφαλίσετε τα μπουλόνια στερέωσης, ένα τρίποδο με κεντρικό βραχίονα στήριξης, δύο προσοφθάλμια, εκτεταμένο πόδι στη θέση του. Έναν φακό Barlow 3x, ένα σκοπευτικό, ένα ορθωτικό διαγώνιο και έναν δίσκο εξαρτημάτων προσοφθάλμιου.

Εγκατάσταση

Αποσυσκευάστε το τηλεσκόπιό σας και βεβαιωθείτε ότι υπάρχουν όλα τα μέρη. Το PowerSeeker 70AZ σας περιλαμβάνει: έναν οπτικό σωλήνα με δύο σπειρωτά μπουλόνια στερέωσης, ένα τρίποδο με κεντρικό βραχίονα στήριξης, δύο προσοφθάλμια, έναν φακό Barlow 3x, ένα σκοπευτικό, ένα ορθωτικό διαγώνιο και έναν δίσκο εξαρτημάτων προσοφθάλμιου.
Για να στήσετε το τρίποδο, απλώστε τα πόδια προς τα έξω μέχρι να είναι πλήρως εκτεταμένα και πιέστε προς τα κάτω τον κεντρικό βραχίονα στήριξης ποδιών.
Επεκτείνετε το κεντρικό τμήμα καθενός από τα τρία πόδια του τρίποδου προς τα κάτω περίπου 6 έως 12 ίντσες. Χρησιμοποιήστε τη βίδα σύσφιξης σε κάθε πόδι για να ασφαλίσετε το εκτεταμένο πόδι στη θέση του.
Ελέγξτε για να βεβαιωθείτε ότι και τα τρία πόδια έχουν το ίδιο ύψος μετά την επέκταση για να παρέχουν μια επίπεδη πλατφόρμα για το τηλεσκόπιο.
Τοποθετήστε τον δίσκο εξαρτημάτων προσοφθάλμιου πάνω από τον κεντρικό βραχίονα στήριξης ποδιών του τρίποδου. Βιδώστε τον δίσκο στην σπειρωτή οπή στο κέντρο του βραχίονα στήριξης ποδιών μέχρι να καθίσει πλήρως.
Εάν είναι απαραίτητο, περιστρέψτε τον δίσκο εξαρτημάτων αριστερόστροφα μέχρι οι οπές εξαρτημάτων να μην καλύπτονται από τους βραχίονες στήριξης ποδιών, όπως φαίνεται εδώ.
Εντοπίστε τον οπτικό σωλήνα και εισάγετε τη συνδεδεμένη ράβδο ελέγχου αργής κίνησης στην οπή στη βάση στήριξης.
Ευθυγραμμίστε τον σωλήνα με τις οπές στη βάση στήριξης και ασφαλίστε τον σωλήνα στη βάση στήριξης χρησιμοποιώντας τα δύο σπειρωτά μπουλόνια στερέωσης. Σφίξτε για να ασφαλίσετε στη θέση του.
Αφαιρέστε τα ραβδωτά παξιμάδια στις σπειρωτές θέσεις στο άκρο εστίασης του σωλήνα του τηλεσκοπίου.
Εντοπίστε το σκοπευτικό και αφαιρέστε τα πλαστικά καπάκια στο μπροστινό και πίσω μέρος του φακού. Προσανατολίστε το σκοπευτικό έτσι ώστε ο μακρύτερος φακός να είναι στραμμένος προς το μπροστινό μέρος του σωλήνα, όπως φαίνεται εδώ. Τοποθετήστε το σκοπευτικό πάνω από τις θέσεις στον σωλήνα και αντικαταστήστε τα ραβδωτά παξιμάδια για να ασφαλίσετε.
Χαλαρώστε τις βίδες στον εστιαστή ώστε να μην εμποδίζουν την εσωτερική διάμετρο του εστιαστή. Αφαιρέστε το πλαστικό καπάκι που καλύπτει το άκρο του εστιαστή.
Εντοπίστε το διαγώνιο και αφαιρέστε τα πλαστικά καλύμματα. Εισάγετε τον κύλινδρο του διαγωνίου στον εστιαστή και ασφαλίστε στη θέση του σφίγγοντας τις βίδες ρύθμισης.
Εισάγετε τον κύλινδρο του προσοφθάλμιου 20mm στο διαγώνιο και σφίξτε τη βίδα ρύθμισης, προσέχοντας να μην σφίξετε υπερβολικά.
Αφαιρέστε το καπάκι του φακού από το μπροστινό μέρος του τηλεσκοπίου. Για να παρατηρήσετε, κοιτάξτε μέσα από το προσοφθάλμιο όπως φαίνεται παραπάνω. Εστιάστε την εικόνα περιστρέφοντας τα κουμπιά κάτω από τον εστιαστή.
Για πρόσθετη μεγέθυνση, μπορείτε να χρησιμοποιήσετε τον παρεχόμενο φακό Barlow 3x. Τοποθετήστε τον φακό Barlow στο διαγώνιο στη θέση του προσοφθάλμιου. Αφαιρέστε το καπάκι από το Barlow.
Στη συνέχεια, εισάγετε τον κύλινδρο του προσοφθάλμιου 20mm στο Barlow και σφίξτε τις βίδες ρύθμισης για να το ασφαλίσετε στη θέση του.

Για περισσότερες πληροφορίες σχετικά με αυτό το προϊόν ή για να κατεβάσετε το εγχειρίδιο οδηγιών, επισκεφθείτε την αντίστοιχη σελίδα προϊόντος στο celestron.com
ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΗΛΙΟΥ: Μην επιχειρήσετε ποτέ να δείτε τον ήλιο μέσω οποιουδήποτε τηλεσκοπίου χωρίς ένα κατάλληλο ηλιακό φίλτρο.

ΧΡΕΙΑΖΕΣΤΕ ΒΟΗΘΕΙΑ;
Επικοινωνήστε με την Τεχνική Υποστήριξη της Celestron
celestron.com/pages/technical-support

ΕΥΘΥΓΡΑΜΜΙΣΗ ΤΟΥ ΣΚΟΠΕΥΤΙΚΟΥ

Το σκοπευτικό είναι ένα από τα πιο σημαντικά μέρη του τηλεσκοπίου σας. Σας βοηθά Το σκοπευτικό είναι ένα από τα πιο σημαντικά μέρη του τηλεσκοπίου σας. Σας βοηθά να εντοπίσετε αντικείμενα και να τα κεντράρετε στο προσοφθάλμιο. Την πρώτη φορά που συναρμολογείτε το να εντοπίσετε αντικείμενα και να τα κεντράρετε στο προσοφθάλμιο. Την πρώτη φορά που συναρμολογείτε το τηλεσκόπιό σας, πρέπει να ευθυγραμμίσετε το σκοπευτικό με τα κύρια οπτικά του τηλεσκοπίου. Είναι καλύτερα να τηλεσκόπιό σας, πρέπει να ευθυγραμμίσετε το σκοπευτικό με τα κύρια οπτικά του τηλεσκοπίου. Είναι καλύτερα να το κάνετε αυτό κατά τη διάρκεια της ημέρας*.

* ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΗΛΙΟΥ!

Μην επιχειρήσετε ποτέ να δείτε τον ήλιο μέσω οποιουδήποτε τηλεσκοπίου Μην επιχειρήσετε ποτέ να δείτε τον ήλιο μέσω οποιουδήποτε τηλεσκοπίου χωρίς ένα κατάλληλο ηλιακό φίλτρο!

ΕΠΙΛΕΞΤΕ ΕΝΑ ΣΤΟΧΟ
Βγάλτε το τηλεσκόπιο έξω κατά τη διάρκεια της ημέρας και βρείτε ένα εύκολα αναγνωρίσιμο αντικείμενο, όπως ένα φανάρι, μια πινακίδα κυκλοφορίας ή μια πινακίδα. Το αντικείμενο θα πρέπει να είναι όσο το δυνατόν πιο μακριά, αλλά τουλάχιστον ένα τέταρτο του μιλίου μακριά.
ΚΕΝΤΡΑΡΕΤΕ ΤΟΝ ΣΤΟΧΟ ΣΤΟ ΠΡΟΣΟΦΘΑΛΜΙΟ
Κοιτάξτε μέσα από το τηλεσκόπιο χρησιμοποιώντας το προσοφθάλμιο 20mm χαμηλότερης ισχύος. Μετακινήστε το τηλεσκόπιο μέχρι το αντικείμενο που επιλέξατε να βρίσκεται στο κέντρο της θέασης. Εάν η εικόνα είναι θολή, περιστρέψτε απαλά τα κουμπιά εστίασης σε κάθε πλευρά του τηλεσκοπίου μέχρι να έρθει σε ευκρινή εστίαση.
ΣΗΜΕΙΩΣΗ: Η εικόνα στο τηλεσκόπιό σας μπορεί να εμφανίζεται ανεστραμμένη. Αυτό είναι απολύτως φυσιολογικό σε ένα αστρονομικό τηλεσκόπιο.
ΚΟΙΤΑΞΤΕ ΜΕΣΑ ΑΠΟ ΤΟ ΣΚΟΠΕΥΤΙΚΟ
Μόλις το αντικείμενο είναι κεντραρισμένο στο προσοφθάλμιο 20mm, κοιτάξτε μέσα από το σκοπευτικό και εντοπίστε το σταυρόνημα.
ΡΥΘΜΙΣΤΕ ΤΟ ΣΚΟΠΕΥΤΙΚΟ
Χωρίς να μετακινήσετε το τηλεσκόπιο, χρησιμοποιήστε τα τρία κουμπιά δακτύλων που περιβάλλουν τον βραχίονα του σκοπευτικού για να μετακινήσετε το σκοπευτικό μέχρι το σταυρόνημα να εμφανιστεί πάνω από το ίδιο αντικείμενο που παρατηρείτε στο προσοφθάλμιο 20mm του τηλεσκοπίου.
ΣΥΜΒΟΥΛΗ: Προσπαθήστε να ρυθμίσετε μία βίδα κάθε φορά. Χαλαρώστε μία βίδα κατά μισή στροφή και σφίξτε μια άλλη κατά την ίδια ποσότητα για να διασφαλίσετε ότι το σκοπευτικό συγκρατείται με ασφάλεια στη θέση του.
ΤΟ ΣΚΟΠΕΥΤΙΚΟ ΣΑΣ ΕΙΝΑΙ ΤΩΡΑ ΕΥΘΥΓΡΑΜΜΙΣΜΕΝΟ!
Δεν θα πρέπει να απαιτεί επαναευθυγράμμιση εκτός εάν χτυπηθεί ή πέσει.

Η ΠΡΩΤΗ ΣΑΣ ΝΥΧΤΑ ΕΞΩ

ΤΟ ΦΕΓΓΑΡΙ

Ο καλύτερος και ευκολότερος στόχος για να προσπαθήσετε να δείτε πρώτα είναι το Φεγγάρι. Προσπαθήστε να παρατηρήσετε το Φεγγάρι σε διαφορετικά σημεία του κύκλου φάσεων του. Η καλύτερη στιγμή για να δείτε το Φεγγάρι είναι από δύο ημέρες μετά τη Νέα Σελήνη έως λίγες ημέρες πριν από την Πανσέληνο. Κατά τη διάρκεια αυτής της περιόδου, θα μπορείτε να δείτε τις περισσότερες λεπτομέρειες στους κρατήρες και τις σεληνιακές οροσειρές.

Με το Φεγγάρι ορατό στον ουρανό, στήστε το τηλεσκόπιό σας με το προσοφθάλμιο 20mm εγκατεστημένο.
Μετακινήστε το τηλεσκόπιο έτσι ώστε να δείχνει περίπου προς το Φεγγάρι.
Κοιτάξτε μέσα από το σκοπευτικό και εντοπίστε το σταυρόνημα. Συνεχίστε να μετακινείτε το τηλεσκόπιο μέχρι το σταυρόνημα να εμφανιστεί πάνω από το Φεγγάρι.
Κοιτάξτε μέσα από το προσοφθάλμιο 20mm του τηλεσκοπίου. Περιστρέψτε απαλά τα κουμπιά εστίασης για να ρυθμίσετε την ευκρίνεια της εικόνας.
ΣΥΓΧΑΡΗΤΗΡΙΑ! ΕΧΕΤΕ ΠΑΡΑΤΗΡΗΣΕΙ ΤΩΡΑ ΤΟ ΠΡΩΤΟ ΣΑΣ ΟΥΡΑΝΙΟ ΑΝΤΙΚΕΙΜΕΝΟ!

Για να δείτε το Φεγγάρι πιο κοντά, χαλαρώστε τις βίδες ρύθμισης στον εστιαστή και αφαιρέστε το προσοφθάλμιο 20mm. Αντικαταστήστε το με το προσοφθάλμιο 4mm και σφίξτε τις βίδες ρύθμισης για να το ασφαλίσετε στη θέση του. Το προσοφθάλμιο 4mm θα σας δώσει σημαντικά μεγαλύτερη μεγέθυνση, κάνοντας το Φεγγάρι να φαίνεται πολύ μεγαλύτερο.
ΣΗΜΕΙΩΣΗ: Ίσως χρειαστεί να ρυθμίσετε τα κουμπιά εστίασης όταν αλλάζετε προσοφθάλμια, οπότε βεβαιωθείτε ότι έχετε την πιο ευκρινή εικόνα.
Μπορείτε να δείτε πολλά άλλα ουράνια αντικείμενα, όπως πλανήτες, αστρικά σμήνη και νεφελώματα χρησιμοποιώντας την ίδια τεχνική, εάν γνωρίζετε πού να τα βρείτε στον νυχτερινό ουρανό.

Η δωρεάν εφαρμογή SkyPortal της Celestron για iOS και Android μπορεί να σας βοηθήσει να εντοπίσετε και να αναγνωρίσετε μια μεγάλη ποικιλία ουράνιων αντικειμένων γρήγορα και εύκολα.
