Wprowadzenie

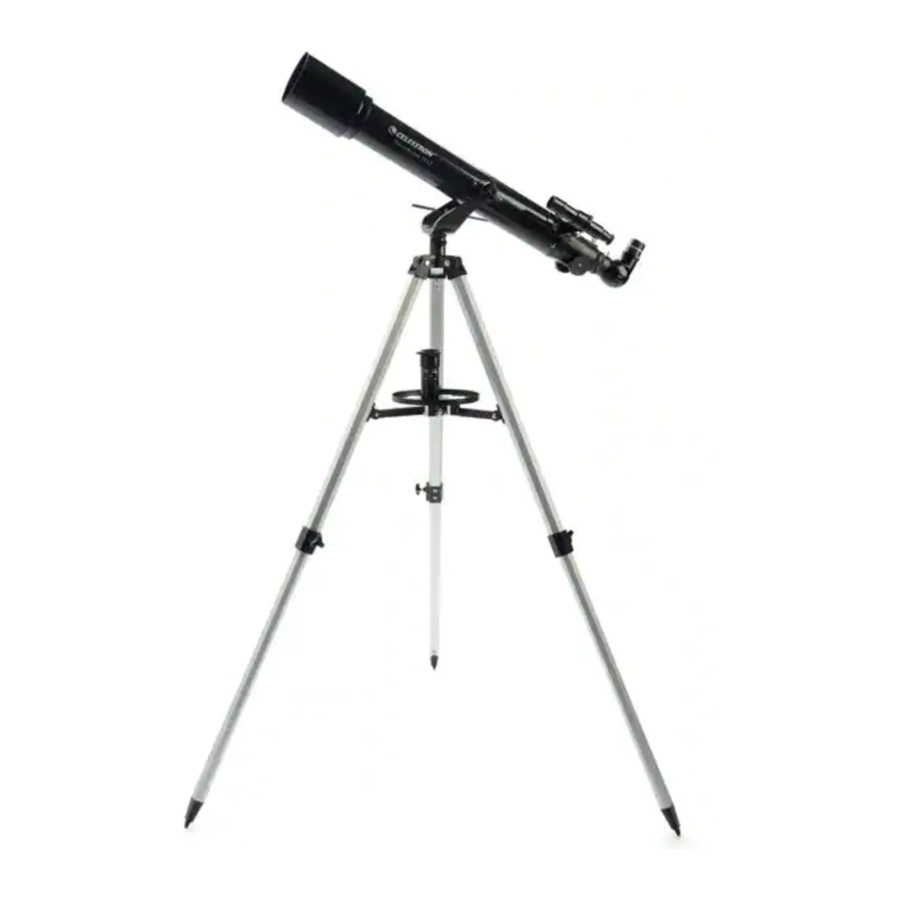

PowerSeeker 70AZ zawiera: tubus optyczny z dwoma gwintowanymi śrubami mocującymi, statyw z rozpórką środkową, dwa okulary, soczewkę Barlowa 3x, lunetę celowniczą, nasadkę pryzmatyczną dającą obraz prosty i tackę na akcesoria do okularów.

Instalacja

Rozpakuj teleskop i sprawdź, czy wszystkie części są obecne. Twój PowerSeeker 70AZ zawiera: tubus optyczny z dwoma gwintowanymi śrubami mocującymi, statyw z rozpórką środkową, dwa okulary, soczewkę Barlowa 3x, lunetę celowniczą, nasadkę pryzmatyczną dającą obraz prosty i tackę na akcesoria do okularów.
Aby rozstawić statyw, rozsuń nogi na zewnątrz, aż będą całkowicie wyciągnięte i dociśnij rozpórkę środkową.
Wysuń środkową część każdej z trzech nóg statywu o około 6 do 12 cali. Użyj śruby mocującej na każdej nodze, aby zabezpieczyć wysuniętą nogę na miejscu.
Sprawdź, czy wszystkie trzy nogi są na tej samej wysokości po wysunięciu, aby zapewnić poziomą platformę dla teleskopu.
Umieść tackę na akcesoria do okularów na górze rozpórki środkowej statywu. Wkręć tackę w gwintowany otwór na środku rozpórki, aż do oporu.
W razie potrzeby obróć tackę na akcesoria w kierunku przeciwnym do ruchu wskazówek zegara, aż otwory na akcesoria nie będą zasłonięte przez ramiona rozpórki, jak pokazano tutaj.
Zlokalizuj tubus optyczny i włóż dołączony pręt sterujący ruchem powolnym do otworu na montażu.
Wyrównaj tubus z otworami na montażu i przymocuj tubus do montażu za pomocą dwóch gwintowanych śrub mocujących. Dokręć, aby zabezpieczyć na miejscu.
Zdejmij radełkowane nakrętki z gwintowanych słupków na końcu tubusu teleskopu, gdzie znajduje się wyciąg okularowy.
Zlokalizuj lunetę celowniczą i zdejmij plastikowe zaślepki z przodu i z tyłu obiektywu. Ustaw lunetę celowniczą tak, aby dłuższy obiektyw był skierowany w stronę przodu tubusu, jak pokazano tutaj. Umieść lunetę celowniczą nad słupkami na tubusie i załóż radełkowane nakrętki, aby zabezpieczyć.
Poluzuj śruby na wyciągu okularowym, aby nie blokowały wewnętrznej średnicy wyciągu. Zdejmij plastikową zaślepkę zakrywającą koniec wyciągu okularowego.
Zlokalizuj nasadkę kątową i zdejmij plastikowe osłony. Włóż tuleję nasadki kątowej do wyciągu okularowego i zabezpiecz na miejscu, dokręcając śruby ustalające.
Włóż tuleję okularu 20 mm do nasadki kątowej i dokręć śrubę ustalającą, uważając, aby nie dokręcić zbyt mocno.
Zdejmij pokrywę obiektywu z przodu teleskopu. Aby obserwować, spójrz przez okular, jak pokazano powyżej. Ustaw ostrość obrazu, obracając pokrętłami pod wyciągiem okularowym.
Aby uzyskać dodatkowe powiększenie, możesz użyć dołączonej soczewki Barlowa 3x. Umieść soczewkę Barlowa w nasadce kątowej zamiast okularu. Zdejmij zaślepkę z soczewki Barlowa.
Następnie włóż tuleję okularu 20 mm do soczewki Barlowa i dokręć śruby ustalające, aby zabezpieczyć go na miejscu.

Aby uzyskać więcej informacji na temat tego produktu lub pobrać instrukcję obsługi, odwiedź odpowiednią stronę produktu na celestron.com
OSTRZEŻENIE DOTYCZĄCE OBSERWACJI SŁOŃCA: Nigdy nie próbuj obserwować Słońca przez żaden teleskop bez odpowiedniego filtra słonecznego.

POTRZEBUJESZ POMOCY?
Skontaktuj się z działem pomocy technicznej Celestron
celestron.com/pages/technical-support

USTAWIANIE LUNETY CELOWNICZEJ

Luneta celownicza jest jednym z najważniejszych elementów teleskopu. Pomaga ona lokalizować obiekty i wyśrodkowywać je w okularze. Przy pierwszym montażu teleskopu należy ustawić lunetę celowniczą względem głównej optyki teleskopu. Najlepiej zrobić to w ciągu dnia*.

* OSTRZEŻENIE DOTYCZĄCE OBSERWACJI SŁOŃCA!

Nigdy nie próbuj obserwować Słońca przez żaden teleskop bez odpowiedniego filtra słonecznego!

WYBIERZ CEL
Wyjdź z teleskopem na zewnątrz w ciągu dnia i znajdź łatwo rozpoznawalny obiekt, taki jak latarnia uliczna, tablica rejestracyjna lub znak. Obiekt powinien być jak najdalej, ale co najmniej ćwierć mili dalej.
WYŚRODKUJ CEL W OKULARZE
Spójrz przez teleskop, używając okularu 20 mm o mniejszej mocy. Przesuwaj teleskop, aż wybrany obiekt znajdzie się na środku widoku. Jeśli obraz jest rozmazany, delikatnie obracaj pokrętłami ostrości po obu stronach teleskopu, aż stanie się ostry.
UWAGA: Obraz w teleskopie może wydawać się odwrócony. Jest to całkowicie normalne w teleskopie astronomicznym.
SPÓJRZ PRZEZ LUNETĘ CELOWNICZĄ
Gdy obiekt jest wyśrodkowany w okularze 20 mm, spójrz przez lunetę celowniczą i zlokalizuj siatkę krzyżową.
USTAW LUNETĘ CELOWNICZĄ
Nie przesuwając teleskopu, użyj trzech pokręteł otaczających uchwyt lunety celowniczej, aby przesuwać lunetę, aż krzyż pojawi się nad tym samym obiektem, który obserwujesz w okularze 20 mm teleskopu.
WSKAZÓWKA: Spróbuj regulować jedną śrubę na raz. Poluzuj jedną śrubę o pół obrotu i dokręć drugą o tyle samo, aby upewnić się, że luneta celownicza jest bezpiecznie zamocowana na miejscu.
TWOJA LUNETA CELOWNICZA JEST TERAZ USTAWIONA!
Nie powinna wymagać ponownego ustawienia, chyba że zostanie uderzona lub upuszczona.

PIERWSZA NOC POD GWIAZDAMI

KSIĘŻYC

Najlepszym i najłatwiejszym celem do obserwacji na początek jest Księżyc. Spróbuj obserwować Księżyc w różnych fazach jego cyklu. Najlepszy czas na obserwację Księżyca to od dwóch dni po nowiu do kilku dni przed pełnią. W tym okresie będziesz mógł zobaczyć najwięcej szczegółów w kraterach i pasmach górskich Księżyca.

Gdy Księżyc jest widoczny na niebie, ustaw teleskop z zainstalowanym okularem 20 mm.
Przesuń teleskop tak, aby był z grubsza skierowany w stronę Księżyca.
Spójrz przez lunetę celowniczą i zlokalizuj siatkę krzyżową. Kontynuuj przesuwanie teleskopu, aż krzyż pojawi się nad Księżycem.
Spójrz przez okular 20 mm teleskopu. Delikatnie obracaj pokrętłami ostrości, aby dostosować ostrość obrazu.
GRATULACJE! WŁAŚNIE ZAOBSERWOWAŁEŚ SWÓJ PIERWSZY OBIEKT CELESTIALNY!

Aby uzyskać bliższy widok Księżyca, poluzuj śruby ustalające na wyciągu okularowym i zdejmij okular 20 mm. Zastąp go okularem 4 mm i dokręć śruby ustalające, aby zabezpieczyć go na miejscu. Okular 4 mm zapewni znacznie większe powiększenie, dzięki czemu Księżyc będzie wyglądał znacznie większy.
UWAGA: Może być konieczne dostosowanie pokręteł ostrości podczas zmiany okularów, więc upewnij się, że uzyskujesz najostrzejszy możliwy obraz.
Możesz obserwować wiele innych obiektów niebieskich, takich jak planety, gromady gwiazd i mgławice, stosując tę samą technikę, jeśli wiesz, gdzie je znaleźć na nocnym niebie.

Bezpłatna aplikacja SkyPortal firmy Celestron na iOS i Android może pomóc w szybkim i łatwym lokalizowaniu i identyfikowaniu szerokiej gamy obiektów niebieskich.
