Úvod

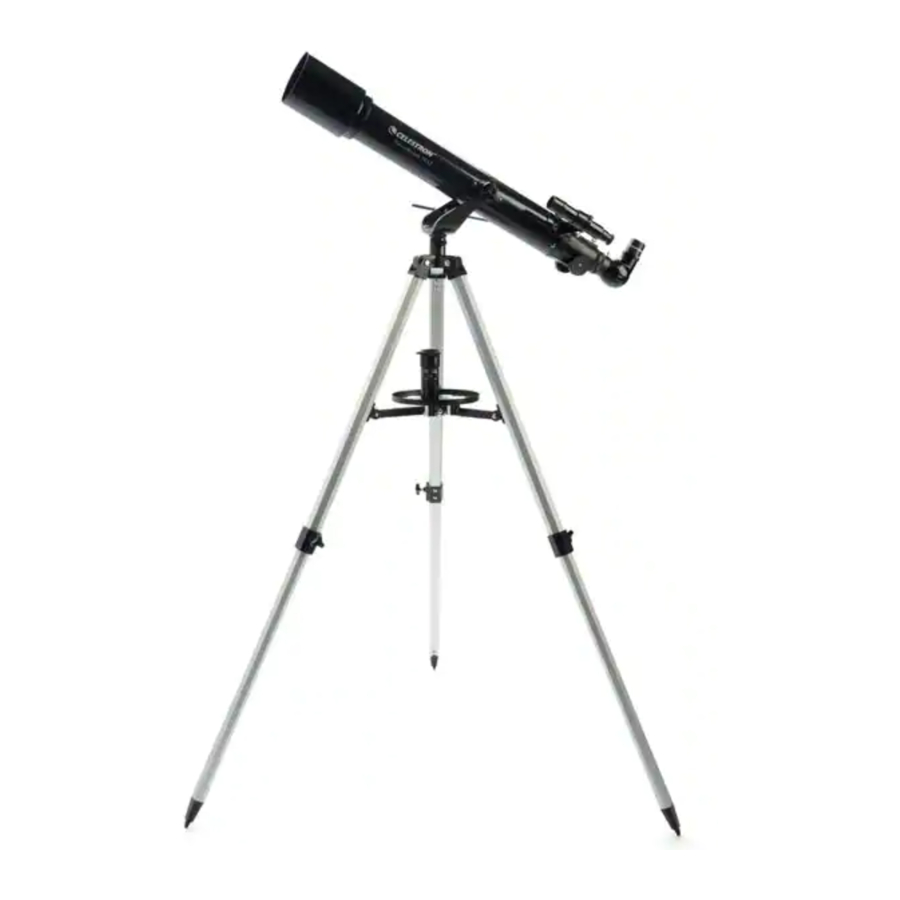

PowerSeeker 70AZ obsahuje: optický tubus s dvoma závitovými predĺženými a zatlačiteľnými stredovými výstuhami nôh. 6 až 12 palcov. Použite uťahovaciu skrutku na každej nohe na zaistenie montážnych skrutiek, statív so stredovou podpornou konzolou, dva okuláre, predĺženú nohu na mieste. 3x Barlowova šošovka, hľadáčik, vzpriamený obrazový diagonál a zásobník na príslušenstvo okulárov.

Inštalácia

Vybaľte svoj teleskop a overte, či sú prítomné všetky diely. Váš PowerSeeker 70AZ obsahuje: optický tubus s dvoma závitovými montážnymi skrutkami, statív so stredovou podpornou konzolou, dva okuláre, 3x Barlowova šošovka, hľadáčik, vzpriamený obrazový diagonál a zásobník na príslušenstvo okulárov.
Na nastavenie statívu roztiahnite nohy smerom von, až kým nie sú úplne roztiahnuté, a zatlačte stredovú výstuhu nôh.
Predĺžte stredovú časť každej z troch nôh statívu nadol približne o 6 až 12 palcov. Použite uťahovaciu skrutku na každej nohe na zaistenie predĺženej nohy na mieste.
Skontrolujte, či sú všetky tri nohy rovnakej výšky po predĺžení, aby ste zabezpečili rovnú platformu pre teleskop.
Umiestnite zásobník na príslušenstvo okulárov na vrch stredovej výstuhy nôh statívu. Zaskrutkujte zásobník do závitového otvoru v strede výstuhy nôh, až kým úplne nezapadne.
V prípade potreby otočte zásobník na príslušenstvo proti smeru hodinových ručičiek, až kým otvory na príslušenstvo nebudú zakryté ramenami výstuhy nôh, ako je tu znázornené.
Nájdite optický tubus a vložte pripojenú tyč ovládania pomalého pohybu do otvoru na držiaku.
Zarovnajte tubus s otvormi na držiaku a zaistite tubus k držiaku pomocou dvoch závitových montážnych skrutiek. Utiahnite, aby ste ho zaistili na mieste.
Odstráňte ryhované matice na závitových stĺpikoch na konci zaostrovania tubusu teleskopu.
Nájdite hľadáčik a odstráňte plastové krytky na prednej a zadnej strane šošovky. Orientujte hľadáčik tak, aby dlhšia šošovka smerovala dopredu tubusu, ako je tu znázornené. Umiestnite hľadáčik cez stĺpiky na tubuse a vymeňte ryhované matice na zaistenie.
Uvoľnite skrutky na zaostrovači, aby neprekážali vnútornému priemeru zaostrovača. Odstráňte plastový kryt zakrývajúci koniec zaostrovača.
Nájdite diagonál a odstráňte plastové kryty. Vložte valec diagonálu do zaostrovača a zaistite ho na mieste utiahnutím nastavovacích skrutiek.
Vložte valec 20 mm okuláru do diagonálu a utiahnite nastavovaciu skrutku, pričom dávajte pozor, aby ste ju príliš neutiahli.
Odstráňte kryt šošovky z prednej časti teleskopu. Na pozorovanie sa pozrite cez okulár, ako je znázornené vyššie. Zaostrite obraz otáčaním gombíkov pod zaostrovačom.
Pre dodatočné zväčšenie môžete použiť priloženú 3x Barlowovu šošovku. Umiestnite Barlowovu šošovku do diagonálu namiesto okuláru. Odstráňte kryt z Barlowovej šošovky.
Ďalej vložte valec 20 mm okuláru do Barlowovej šošovky a utiahnite nastavovacie skrutky, aby ste ho zaistili na mieste.

Pre viac informácií o tomto produkte alebo na stiahnutie návodu na použitie navštívte príslušnú stránku produktu na celestron.com
UPOZORNENIE NA SLNEČNÉ ŽIARENIE: Nikdy sa nepokúšajte pozerať na slnko cez akýkoľvek teleskop bez správneho slnečného filtra.

POTREBUJETE POMOC?
Kontaktujte technickú podporu Celestron
celestron.com/pages/technical-support

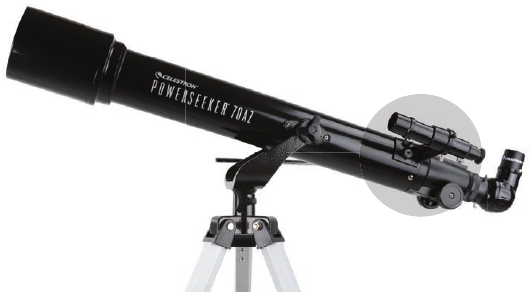

ZAROVNANIE HĽADÁČIKA

Hľadáčik je jednou z najdôležitejších častí vášho teleskopu. Pomáha vám Hľadáčik je jednou z najdôležitejších častí vášho teleskopu. Pomáha vám lokalizovať objekty a vycentrovať ich v okulári. Pri prvom zostavení lokalizovať objekty a vycentrovať ich v okulári. Pri prvom zostavení teleskopu musíte zarovnať hľadáčik s hlavnou optikou teleskopu. Najlepšie je to urobiť teleskopu musíte zarovnať hľadáčik s hlavnou optikou teleskopu. Najlepšie je to urobiť počas dňa*.

* UPOZORNENIE NA SLNEČNÉ ŽIARENIE!

Nikdy sa nepokúšajte pozerať na slnko cez akýkoľvek teleskop Nikdy sa nepokúšajte pozerať na slnko cez akýkoľvek teleskop bez správneho slnečného filtra!

VYBERTE CIEĽ
Vezmite teleskop von počas dňa a nájdite ľahko rozpoznateľný objekt, ako je pouličná lampa, poznávacia značka alebo značka. Objekt by mal byť čo najďalej, ale aspoň štvrť míle ďaleko.
VYCENTRUJTE CIEĽ V OKULÁRI
Pozrite sa cez teleskop pomocou okuláru s nižším výkonom 20 mm. Pohybujte teleskopom, kým sa objekt, ktorý ste si vybrali, nenachádza v strede pohľadu. Ak je obraz rozmazaný, jemne otáčajte zaostrovacími gombíkmi na oboch stranách teleskopu, kým sa nezaostrí.
POZNÁMKA: Obraz vo vašom teleskope sa môže zdať prevrátený. To je pri astronomickom teleskope úplne normálne.
POZRITE SA CEZ HĽADÁČIK
Keď je objekt vycentrovaný vo vašom 20 mm okulári, pozrite sa cez hľadáčik a nájdite nitkový kríž.
NASTAVTE HĽADÁČIK
Bez pohybu teleskopu použite tri prstové gombíky obklopujúce držiak hľadáčika na pohyb hľadáčika, kým sa nitkový kríž neobjaví nad rovnakým objektom, ktorý pozorujete v 20 mm okulári teleskopu.
TIP: Skúste nastaviť jednu skrutku naraz. Uvoľnite jednu skrutku o pol otáčky a utiahnite inú o rovnaké množstvo, aby ste zaistili, že hľadáčik bude bezpečne držaný na mieste.
VÁŠ HĽADÁČIK JE TERAZ ZAROVNANÝ!
Nemalo by to vyžadovať opätovné zarovnanie, pokiaľ s ním neťuknete alebo ho neupustíte.

VAŠA PRVÁ NOC VONKU

MESIAC

Najlepším a najjednoduchším cieľom, ktorý si môžete vyskúšať ako prvý, je Mesiac. Skúste pozorovať Mesiac v rôznych bodoch jeho fázového cyklu. Najlepší čas na pozorovanie Mesiaca je od dvoch dní po novom Mesiaci až do niekoľkých dní pred splnom. Počas tohto obdobia budete môcť vidieť najviac detailov v kráteroch a lunárnych pohoriach.

Keď je Mesiac viditeľný na oblohe, nastavte si teleskop s nainštalovaným 20 mm okulárom.
Pohybujte teleskopom tak, aby smeroval približne k Mesiacu.
Pozrite sa cez hľadáčik a nájdite nitkový kríž. Pokračujte v pohybe teleskopom, kým sa nitkový kríž neobjaví nad Mesiacom.
Pozrite sa cez 20 mm okulár teleskopu. Jemne otáčajte zaostrovacími gombíkmi, aby ste upravili ostrosť obrazu.
GRATULUJEME! TERAZ STE POZOROVALI SVOJ PRVÝ CELESTIÁLNY OBJEKT!

Ak chcete získať bližší pohľad na Mesiac, uvoľnite nastavovacie skrutky na zaostrovači a odstráňte 20 mm okulár. Nahraďte ho 4 mm okulárom a utiahnite nastavovacie skrutky, aby ste ho zaistili na mieste. 4 mm okulár vám poskytne výrazne väčšie zväčšenie, vďaka čomu bude Mesiac vyzerať oveľa väčší.
POZNÁMKA: Možno budete musieť upraviť zaostrovacie gombíky pri výmene okulárov, preto sa uistite, že získavate najostrejší možný obraz.
Pomocou tejto istej techniky môžete pozorovať mnoho ďalších nebeských objektov, ako sú planéty, hviezdokopy a hmloviny, ak viete, kde ich nájsť na nočnej oblohe.

Bezplatná aplikácia SkyPortal od Celestron pre iOS a Android vám môže pomôcť rýchlo a jednoducho lokalizovať a identifikovať širokú škálu nebeských objektov.
