Introducción

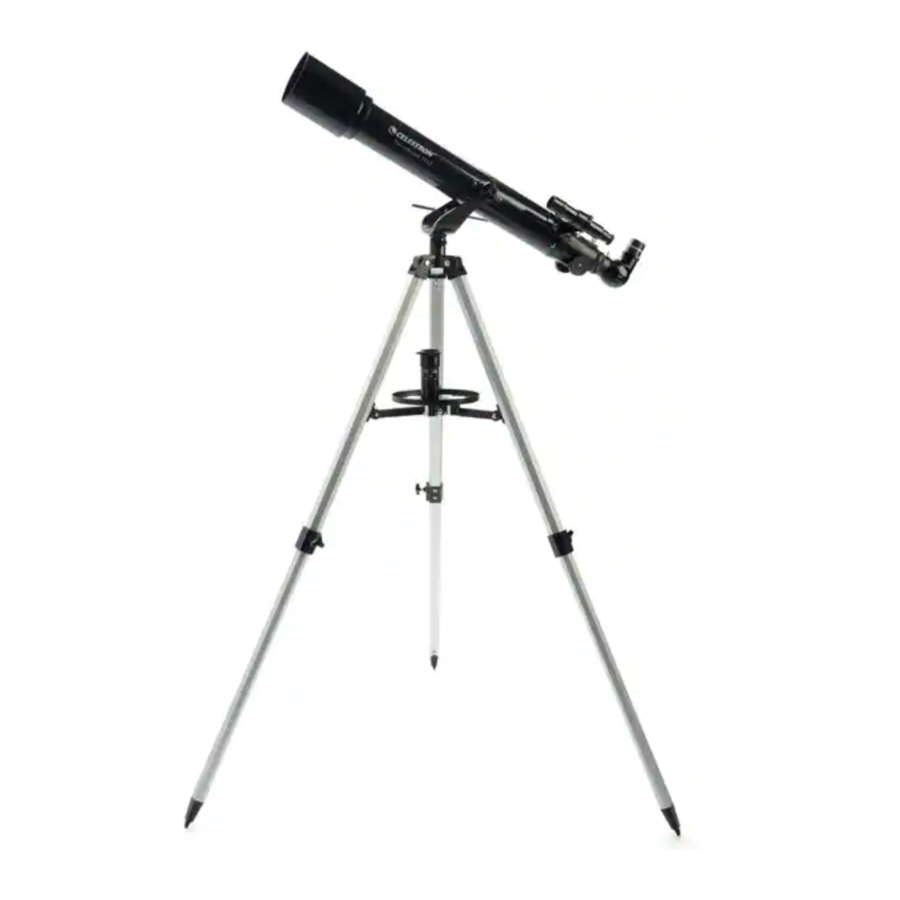

PowerSeeker 70AZ incluye: un tubo óptico con dos pernos de montaje roscados, un trípode con soporte central, dos oculares, una lente de Barlow 3x, un buscador, una diagonal de imagen erecta y una bandeja para accesorios de oculares.

Instalación

Desembale su telescopio y verifique que todas las piezas estén presentes. Su PowerSeeker 70AZ incluye: un tubo óptico con dos pernos de montaje roscados, un trípode con soporte central, dos oculares, una lente de Barlow 3x, un buscador, una diagonal de imagen erecta y una bandeja para accesorios de oculares.
Para configurar el trípode, extienda las patas hacia afuera hasta que estén completamente extendidas y empuje hacia abajo el soporte central de la pata.
Extienda la porción central de cada una de las tres patas del trípode hacia abajo entre 6 y 12 pulgadas. Use el tornillo de ajuste en cada pata para asegurar la pata extendida en su lugar.
Verifique para asegurarse de que las tres patas tengan la misma altura una vez extendidas para proporcionar una plataforma nivelada para el telescopio.
Coloque la bandeja para accesorios de oculares encima del soporte central de la pata del trípode. Enrosque la bandeja en el orificio roscado en el centro del soporte de la pata hasta que esté completamente asentada.
Si es necesario, gire la bandeja de accesorios en sentido antihorario hasta que los orificios para accesorios no estén cubiertos por los brazos del soporte de la pata como se muestra aquí.
Localice el tubo óptico e inserte la varilla de control de movimiento lento adjunta en el orificio del soporte.
Alinee el tubo con los orificios del soporte y asegure el tubo al soporte usando los dos pernos de montaje roscados. Apriete para asegurar en su lugar.
Retire las tuercas moleteadas de los postes roscados en el extremo del enfocador del tubo del telescopio.
Localice el buscador y retire las tapas de plástico en la parte delantera y trasera de la lente. Oriente el buscador de modo que la lente más larga quede orientada hacia la parte delantera del tubo como se muestra aquí. Coloque el buscador sobre los postes del tubo y vuelva a colocar las tuercas moleteadas para asegurar.
Afloje los tornillos del enfocador para que no obstruyan el diámetro interior del enfocador. Retire la tapa de plástico que cubre el extremo del enfocador.
Localice la diagonal y retire las cubiertas de plástico. Inserte el cilindro de la diagonal en el enfocador y asegúrelo en su lugar apretando los tornillos de fijación.
Inserte el cilindro del ocular de 20 mm en la diagonal y apriete el tornillo de fijación, teniendo cuidado de no apretar demasiado.
Retire la tapa de la lente de la parte frontal del telescopio. Para observar, mire a través del ocular como se muestra arriba. Enfoque la imagen girando las perillas debajo del enfocador.
Para obtener un aumento adicional, puede usar la lente de Barlow 3x incluida. Coloque la lente de Barlow en la diagonal en lugar del ocular. Retire la tapa de la Barlow.
A continuación, inserte el cilindro del ocular de 20 mm en la Barlow y apriete los tornillos de fijación para asegurarlo en su lugar.

Para obtener más información sobre este producto o para descargar el manual de instrucciones, visite la página del producto respectiva en celestron.com
ADVERTENCIA SOLAR: Nunca intente ver el sol a través de ningún telescopio sin un filtro solar adecuado.

¿NECESITA AYUDA?
Póngase en contacto con el soporte técnico de Celestron
celestron.com/pages/technical-support

ALINEACIÓN DEL BUSCADOR

El buscador es una de las partes más importantes de su telescopio. Le ayuda El buscador es una de las partes más importantes de su telescopio. Le ayuda a localizar objetos y centrarlos en el ocular. La primera vez que monte su localizar objetos y centrarlos en el ocular. La primera vez que monte su telescopio, debe alinear el buscador con la óptica principal del telescopio. Es mejor telescopio, debe alinear el buscador con la óptica principal del telescopio. Es mejor hacerlo durante el día*.

* ¡ADVERTENCIA SOLAR!

Nunca intente ver el sol a través de ningún telescopio Nunca intente ver el sol a través de ningún telescopio sin un filtro solar adecuado.

ELIJA UN OBJETIVO
Saque el telescopio al aire libre durante el día y encuentre un objeto fácilmente reconocible, como una farola, una matrícula o una señal. El objeto debe estar lo más lejos posible, pero al menos a un cuarto de milla de distancia.
CENTRE EL OBJETIVO EN EL OCULAR
Mire a través del telescopio usando su ocular de 20 mm de menor potencia. Mueva el telescopio hasta que el objeto que eligió se encuentre en el centro de la vista. Si la imagen está borrosa, gire suavemente las perillas de enfoque a cada lado del telescopio hasta que se enfoque con nitidez.
NOTA: La imagen en su telescopio puede aparecer invertida. Esto es perfectamente normal en un telescopio astronómico.
MIRE A TRAVÉS DEL BUSCADOR
Una vez que el objeto esté centrado en su ocular de 20 mm, mire a través del buscador y localice la retícula del punto de mira.
AJUSTE EL BUSCADOR
Sin mover el telescopio, use las tres perillas para los dedos que rodean el soporte del buscador para mover el buscador hasta que el punto de mira aparezca sobre el mismo objeto que está observando en el ocular de 20 mm del telescopio.
CONSEJO: Intente ajustar un tornillo a la vez. Afloje un tornillo media vuelta y apriete otro en la misma cantidad para asegurarse de que el buscador esté bien sujeto en su lugar.
¡SU BUSCADOR AHORA ESTÁ ALINEADO!
No debería requerir realineación a menos que se golpee o se caiga.

SU PRIMERA NOCHE FUERA

LA LUNA

El mejor y más fácil objetivo para que intente ver primero es la Luna. Intente observar la Luna en diferentes puntos de su ciclo de fases. El mejor momento para ver la Luna es desde dos días después de una Luna Nueva hasta unos días antes de una Luna Llena. Durante este período, podrá ver la mayor cantidad de detalles en los cráteres y las cordilleras lunares.

Con la Luna visible en el cielo, configure su telescopio con el ocular de 20 mm instalado.
Mueva el telescopio de modo que apunte aproximadamente hacia la Luna.
Mire a través del buscador y localice la retícula del punto de mira. Continúe moviendo el telescopio hasta que el punto de mira aparezca sobre la Luna.
Mire a través del ocular de 20 mm del telescopio. Gire suavemente las perillas de enfoque para ajustar la nitidez de la imagen.
¡FELICIDADES! ¡AHORA HA OBSERVADO SU PRIMER OBJETO CELESTIAL!

Para obtener una vista más cercana de la Luna, afloje los tornillos de fijación del enfocador y retire el ocular de 20 mm. Reemplácelo con su ocular de 4 mm y apriete los tornillos de fijación para asegurarlo en su lugar. El ocular de 4 mm le dará una ampliación significativamente mayor, haciendo que la Luna parezca mucho más grande.
NOTA: Es posible que deba ajustar las perillas de enfoque cuando cambie los oculares, así que asegúrese de obtener la imagen más nítida posible.
Puede ver muchos otros objetos celestes, como planetas, cúmulos de estrellas y nebulosas, utilizando esta misma técnica si sabe dónde encontrarlos en el cielo nocturno.

La aplicación gratuita SkyPortal de Celestron para iOS y Android puede ayudarle a localizar e identificar una amplia gama de objetos celestes de forma rápida y sencilla.
