Celestron PowerSeeker 70AZ - Руководство по телескопу

Введение

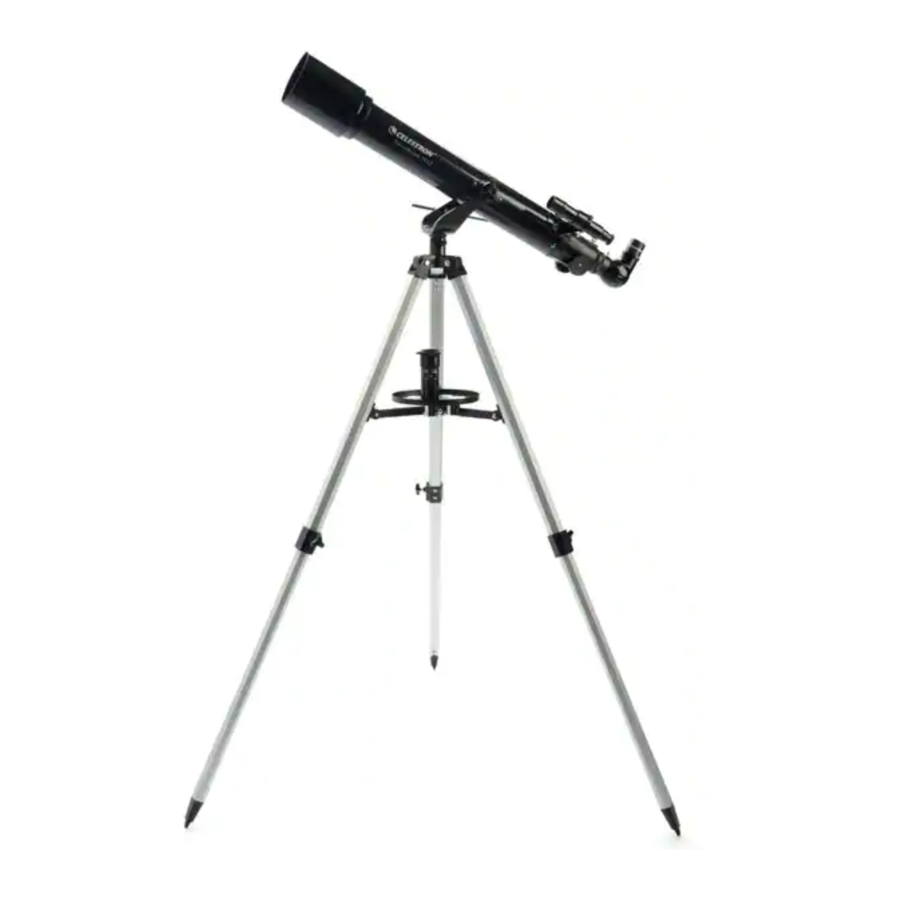

PowerSeeker 70AZ включает в себя: оптическую трубу с двумя резьбовыми удлиненными и опускающимися центральными распорками для ножек. От 6 до 12 дюймов. Используйте зажимной винт на каждой ножке, чтобы закрепить крепежные болты, штатив с центральным опорным кронштейном, два окуляра, удлиненную ножку на месте. 3-кратную линзу Барлоу, искатель, оборачивающую призму и лоток для принадлежностей окуляра.

Установка

1. Распакуйте телескоп и убедитесь, что все детали в наличии. Ваш PowerSeeker 70AZ включает в себя: оптическую трубу с двумя резьбовыми крепежными болтами, штатив с центральным опорным кронштейном, два окуляра, 3-кратную линзу Барлоу, искатель, оборачивающую призму и лоток для принадлежностей окуляра.


2. Чтобы установить штатив, раздвиньте ножки наружу до полного выдвижения и надавите на центральную распорку ножек.


3. Выдвиньте центральную часть каждой из трех ножек штатива примерно на 6–12 дюймов. Используйте зажимной винт на каждой ножке, чтобы зафиксировать выдвинутую ножку на месте.


4. Убедитесь, что все три ножки имеют одинаковую высоту после выдвижения, чтобы обеспечить ровную платформу для телескопа.


5. Поместите лоток для принадлежностей окуляра на верхнюю часть центральной распорки ножек штатива. Вкрутите лоток в резьбовое отверстие в центре распорки ножек до упора.


6. При необходимости поверните лоток для принадлежностей против часовой стрелки, пока отверстия для принадлежностей не будут закрыты рычагами распорки ножек, как показано здесь.


7. Найдите оптическую трубу и вставьте прилагаемый стержень управления замедленным движением в отверстие на креплении.


8. Совместите трубу с отверстиями на креплении и закрепите трубу на креплении с помощью двух резьбовых крепежных болтов. Затяните, чтобы зафиксировать на месте.


9. Снимите накатанные гайки с резьбовых стоек на конце фокусировщика телескопной трубы.


10. Найдите искатель и снимите пластиковые колпачки с передней и задней частей линзы. Расположите искатель так, чтобы более длинная линза была направлена к передней части трубы, как показано здесь. Поместите искатель на стойки на трубе и замените накатанные гайки, чтобы закрепить.


11. Ослабьте винты на фокусировщике, чтобы они не перекрывали внутренний диаметр фокусировщика. Снимите пластиковую крышку, закрывающую конец фокусировщика.


12. Найдите диагональ и снимите пластиковые крышки. Вставьте цилиндр диагонали в фокусировщик и зафиксируйте его на месте, затянув установочные винты.


13. Вставьте цилиндр 20-мм окуляра в диагональ и затяните установочный винт, стараясь не перетянуть.


14. Снимите крышку объектива с передней части телескопа. Чтобы наблюдать, смотрите в окуляр, как показано выше. Сфокусируйте изображение, поворачивая ручки под фокусировщиком.


15. Для дополнительного увеличения вы можете использовать прилагаемую 3-кратную линзу Барлоу. Поместите линзу Барлоу в диагональ вместо окуляра. Снимите крышку с линзы Барлоу.


16. Затем вставьте цилиндр 20-мм окуляра в линзу Барлоу и затяните установочные винты, чтобы зафиксировать его на месте.


Для получения дополнительной информации об этом продукте или для загрузки руководства по эксплуатации посетите соответствующую страницу продукта на celestron.com
ПРЕДУПРЕЖДЕНИЕ О СОЛНЦЕ: Никогда не пытайтесь смотреть на Солнце через какой-либо телескоп без надлежащего солнечного фильтра.

НУЖНА ПОМОЩЬ?
Обратитесь в службу технической поддержки Celestron
celestron.com/pages/technical-support

ВЫРАВНИВАНИЕ ИСКАТЕЛЯ

Искатель — одна из самых важных частей вашего телескопа. Он помогает вам Искатель — одна из самых важных частей вашего телескопа. Он помогает вам находить объекты и центрировать их в окуляре. При первой сборке находить объекты и центрировать их в окуляре. При первой сборке телескопа необходимо выровнять искатель по основной оптике телескопа. Лучше всего телескопа необходимо выровнять искатель по основной оптике телескопа. Лучше всего делать это днем*.

* ПРЕДУПРЕЖДЕНИЕ О СОЛНЦЕ!

Никогда не пытайтесь смотреть на Солнце через какой-либо телескоп Никогда не пытайтесь смотреть на Солнце через какой-либо телескоп без надлежащего солнечного фильтра!

1. ВЫБЕРИТЕ ЦЕЛЬ
   Вынесите телескоп на улицу днем и найдите легко узнаваемый объект, например, уличный фонарь, номерной знак или вывеску. Объект должен быть как можно дальше, но не менее четверти мили.


2. ОТЦЕНТРУЙТЕ ЦЕЛЬ В ОКУЛЯРЕ
   Посмотрите в телескоп, используя свой 20-мм окуляр с меньшим увеличением. Перемещайте телескоп до тех пор, пока выбранный вами объект не окажется в центре обзора. Если изображение размытое, осторожно поворачивайте ручки фокусировки с обеих сторон телескопа, пока оно не станет четким.
   ПРИМЕЧАНИЕ: Изображение в вашем телескопе может отображаться перевернутым. Это совершенно нормально для астрономического телескопа.


3. ПОСМОТРИТЕ В ИСКАТЕЛЬ
   Как только объект будет отцентрирован в вашем 20-мм окуляре, посмотрите в искатель и найдите перекрестие нитей.


4. ОТРЕГУЛИРУЙТЕ ИСКАТЕЛЬ
   Не перемещая телескоп, используйте три ручки для пальцев, окружающие кронштейн искателя, чтобы перемещать искатель до тех пор, пока перекрестие не появится над тем же объектом, который вы наблюдаете в 20-мм окуляре телескопа.
   СОВЕТ: Попробуйте регулировать по одному винту за раз. Ослабьте один винт на пол-оборота и затяните другой на ту же величину, чтобы убедиться, что искатель надежно удерживается на месте.


5. ВАШ ИСКАТЕЛЬ ТЕПЕРЬ ВЫРОВНЕН!
   Он не должен требовать повторного выравнивания, если его не ударят или не уронят.


ВАША ПЕРВАЯ НОЧЬ

ЛУНА

Лучшая и самая простая цель для просмотра — это Луна. Попробуйте наблюдать Луну в разные моменты ее фазового цикла. Лучшее время для наблюдения за Луной — от двух дней после новолуния до нескольких дней до полнолуния. В этот период вы сможете увидеть больше всего деталей в кратерах и лунных горных хребтах.

1. Когда Луна видна в небе, установите телескоп с установленным 20-мм окуляром.


2. Переместите телескоп так, чтобы он был примерно направлен на Луну.


3. Посмотрите в искатель и найдите перекрестие нитей. Продолжайте перемещать телескоп до тех пор, пока перекрестие не появится над Луной.


4. Посмотрите в 20-мм окуляр телескопа. Осторожно поворачивайте ручки фокусировки, чтобы отрегулировать резкость изображения.


5. ПОЗДРАВЛЯЕМ! ВЫ ТОЛЬКО ЧТО НАБЛЮДАЛИ СВОЙ ПЕРВЫЙ НЕБЕСНЫЙ ОБЪЕКТ!

   Чтобы получить более четкое представление о Луне, ослабьте установочные винты на фокусировщике и снимите 20-мм окуляр. Замените его 4-мм окуляром и затяните установочные винты, чтобы зафиксировать его на месте. 4-мм окуляр даст вам значительно большее увеличение, делая Луну намного больше.
   ПРИМЕЧАНИЕ: Вам может потребоваться отрегулировать ручки фокусировки при смене окуляров, поэтому убедитесь, что вы получаете максимально четкое изображение.

6. Вы можете просматривать многие другие небесные объекты, такие как планеты, звездные скопления и туманности, используя ту же технику, если знаете, где их найти в ночном небе.


Бесплатное приложение Celestron SkyPortal для iOS и Android может помочь вам быстро и легко находить и идентифицировать широкий спектр небесных объектов.
