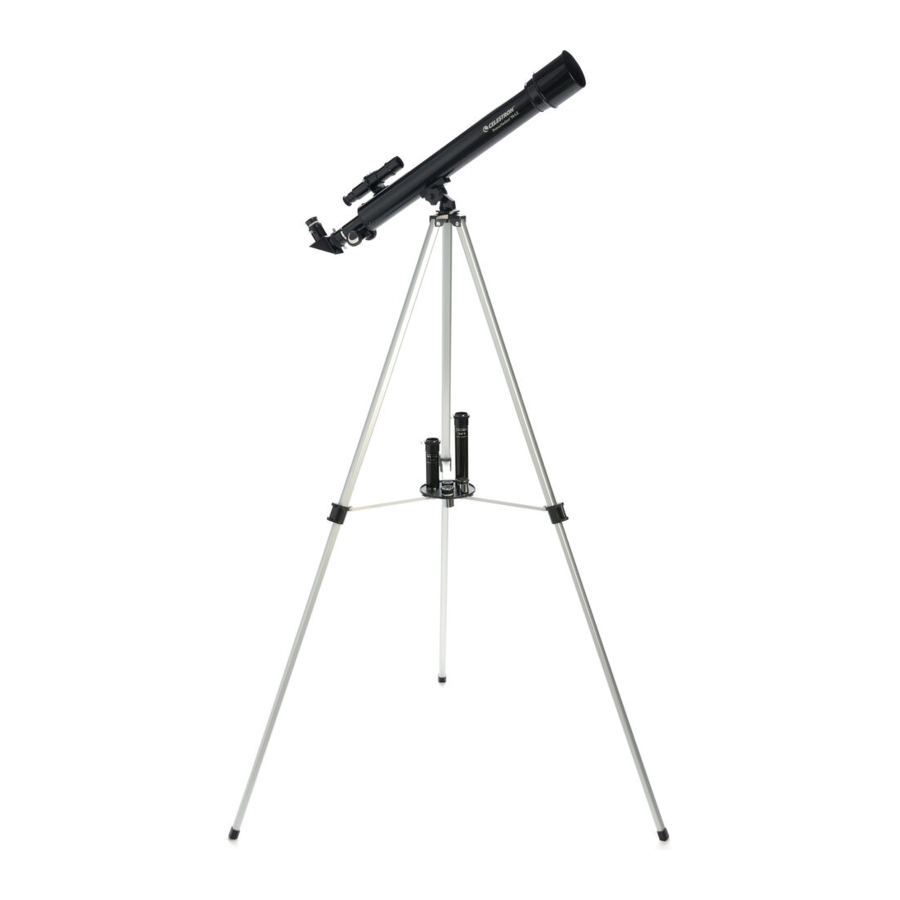

Руководство по эксплуатации Celestron PowerSeeker 50AZ 21039

Настройка

1. Распакуйте телескоп и убедитесь в наличии всех деталей. Ваш PowerSeeker 50AZ включает в себя: оптическую трубу с прикрепленной блендой; штатив с центральной опорной скобой и лотком для аксессуаров; три окуляра; линзу Барлоу 3x, звездную диагональ, искатель с кронштейном и окуляр 1,5x для прямого изображения.

2. Чтобы установить штатив, разведите ножки в стороны до полного выдвижения и надавите на центральную опору ножек.

3. Выдвиньте центральную часть каждой из трех ножек штатива примерно на 6–12 дюймов. Переверните зажимной рычаг внутрь на каждой ножке, чтобы зафиксировать выдвинутую ножку на месте.

4. Убедитесь, что все три ножки имеют одинаковую высоту после выдвижения, чтобы обеспечить ровную платформу для телескопа.

5. Чтобы установить лоток для принадлежностей, снимите крепеж с нижней опорной скобы.

6. Поместите лоток для принадлежностей на нижнюю опорную скобу, а затем затяните крепеж.

7. Извлеките резьбовой болт из нижней части трубы телескопа.

8. Совместите отверстие в креплении с отверстиями на нижней стороне оптической трубы, как показано выше.

9. Замените резьбовой болт, чтобы закрепить оптическую трубу на креплении.


10. Правильно собранная оптическая труба должна выглядеть, как показано на рисунке выше.

11. Снимите накатанные гайки искателя с оптической трубы.

12. Сориентируйте искатель так, чтобы он был направлен к передней части трубы. Поместите искатель на винты, как показано на рисунке.

13. Замените накатанные гайки, чтобы зафиксировать его на месте, и снимите крышки объектива.

14. Ослабьте установочные винты на фокусере и снимите пластиковую крышку.

15. Вставьте диагональ в фокусер и затяните установочные винты, чтобы зафиксировать ее на месте. Снимите пластиковую крышку с диагонали.

16. Поместите 20-миллиметровый окуляр в оправу диагонали, как показано выше. Затяните установочный винт, чтобы зафиксировать его на месте.

17. Снимите крышку объектива с передней части телескопа.

18. Чтобы наблюдать, смотрите в окуляр, как показано выше. Сфокусируйте изображение, поворачивая ручки под фокусером.

19. Для дополнительного увеличения можно использовать прилагаемую линзу Барлоу 3x. Поместите линзу Барлоу в фокусер вместо окуляра. Снимите крышку с линзы Барлоу.

20. Вставьте оправу 20-миллиметрового окуляра в линзу Барлоу и затяните винты, чтобы зафиксировать его на месте.


Для получения дополнительной информации об этом продукте или для загрузки руководства по эксплуатации посетите соответствующую страницу продукта на celestron.com

ПРЕДУПРЕЖДЕНИЕ О СОЛНЕЧНОЙ АКТИВНОСТИ: Никогда не пытайтесь наблюдать за Солнцем через какой-либо телескоп без надлежащего солнечного фильтра.

НУЖНА ПОМОЩЬ?
Обратитесь в службу технической поддержки Celestron
celestron.com/pages/technical-support

ВЫРАВНИВАНИЕ ИСКАТЕЛЯ

Искатель — одна из самых важных частей вашего телескопа. Он помогает вам Искатель — одна из самых важных частей вашего телескопа. Он помогает вам находить объекты и центрировать их в окуляре. При первой сборке телескопа необходимо выровнять искатель по основной оптике телескопа. телескопа, необходимо выровнять искатель по основной оптике телескопа. Лучше всего делать это днем*.

* ПРЕДУПРЕЖДЕНИЕ О СОЛНЕЧНОЙ АКТИВНОСТИ! Никогда не пытайтесь наблюдать за Солнцем через какой-либо телескоп Никогда не пытайтесь наблюдать за Солнцем через какой-либо телескоп без надлежащего солнечного фильтра !

1. ВЫБЕРИТЕ ЦЕЛЬ
   Вынесите телескоп на улицу в течение дня и найдите легко узнаваемый объект, например, уличный фонарь, номерной знак или знак. Объект должен быть как можно дальше, но не менее четверти мили.

2. ОТЦЕНТРУЙТЕ ЦЕЛЬ В ОКУЛЯРЕ
   Посмотрите в телескоп, используя окуляр 20 мм с меньшим увеличением. Перемещайте телескоп, пока выбранный вами объект не окажется в центре обзора. Если изображение размыто, осторожно поворачивайте ручки фокусировки с обеих сторон телескопа, пока оно не станет четким.
   ПРИМЕЧАНИЕ. Изображение в вашем телескопе может отображаться перевернутым. Это совершенно нормально для астрономического телескопа.

3. ПОСМОТРИТЕ В ИСКАТЕЛЬ
   Как только объект будет отцентрирован в вашем 20-мм окуляре, посмотрите в искатель и найдите перекрестие прицельной сетки.

4. ОТРЕГУЛИРУЙТЕ ИСКАТЕЛЬ
   Не перемещая телескоп, используйте три ручки для пальцев, окружающие кронштейн искателя, чтобы перемещать искатель до тех пор, пока перекрестие не появится над тем же объектом, который вы наблюдаете в 20-мм окуляр телескопа.
   СОВЕТ. Попробуйте регулировать по одному винту за раз. Ослабьте один винт на пол-оборота и затяните другой на ту же величину, чтобы убедиться, что искатель надежно удерживается на месте.

5. ВАШ ИСКАТЕЛЬ ТЕПЕРЬ ВЫРОВНЕН!
   Он не должен требовать повторного выравнивания, если его не ударить или не уронить.


ВАША ПЕРВАЯ НОЧЬ ВНЕ ДОМА. ЛУНА

Лучшей и самой простой целью для наблюдения в первую очередь является Луна. Попробуйте наблюдать за Луной в разные моменты ее фазового цикла. Лучшее время для наблюдения за Луной — от двух дней после новолуния до нескольких дней до полнолуния. В этот период вы сможете увидеть больше всего деталей в кратерах и лунных горных хребтах.

1. Когда Луна видна в небе, установите телескоп с установленным 20-миллиметровым окуляром.

2. Переместите телескоп так, чтобы он был примерно направлен на Луну.

3. Посмотрите в искатель и найдите перекрестие прицельной сетки. Продолжайте перемещать телескоп, пока перекрестие не появится над Луной.

4. Посмотрите в 20-миллиметровый окуляр телескопа. Осторожно поворачивайте ручки фокусировки, чтобы отрегулировать резкость изображения.

5. ПОЗДРАВЛЯЕМ! ВЫ НАБЛЮДАЛИ СВОЙ ПЕРВЫЙ НЕБЕСНЫЙ ОБЪЕКТ! Чтобы лучше рассмотреть Луну, ослабьте установочные винты на фокусере и снимите 20-миллиметровый окуляр. Замените его 4-миллиметровым окуляром и затяните установочные винты, чтобы зафиксировать его на месте. 4-миллиметровый окуляр даст вам значительно большее увеличение, благодаря чему Луна будет казаться намного больше.
   ПРИМЕЧАНИЕ. Возможно, вам потребуется отрегулировать ручки фокусировки при смене окуляров, поэтому убедитесь, что вы получаете максимально четкое изображение.

6. Вы можете наблюдать многие другие небесные объекты, такие как планеты, звездные скопления и туманности, используя ту же технику, если знаете, где их найти в ночном небе.


Бесплатное приложение SkyPortal от Celestron для iOS и Android может помочь вам быстро и легко находить и идентифицировать широкий спектр небесных объектов.
