Как использовать

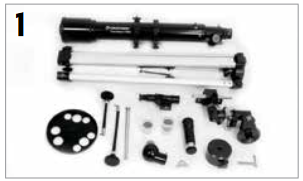

Распакуйте телескоп и убедитесь, что все детали на месте. Ваш PowerSeeker 70EQ включает в себя: оптическую трубу; штатив; экваториальную монтировку; винт регулировки широты; звездную диагональ; 2 окуляра; 3-кратную линзу Барлоу; искатель; противовес 4 фунта; штангу противовеса; два тросика тонкой настройки; и лоток для аксессуаров.

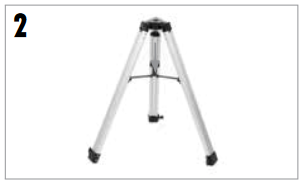

Чтобы установить штатив, разведите ножки наружу до полного выдвижения и надавите на центральную опору ножек.

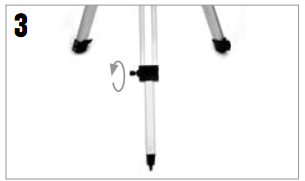

Выдвиньте центральную часть каждой из трех ножек штатива примерно на 6–12 дюймов. Используйте винт затяжки на каждой ножке, чтобы зафиксировать выдвинутую ножку на месте.
Убедитесь, что все три ножки имеют одинаковую высоту после выдвижения, чтобы обеспечить ровную платформу для телескопа.
Поместите лоток для окуляров поверх центральной опоры ножек штатива. Вкрутите лоток в резьбовое отверстие в центре опоры ножек до упора.

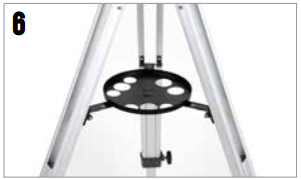

При необходимости поверните лоток для аксессуаров против часовой стрелки, пока отверстия для аксессуаров не будут закрыты рычагами опоры ножек, как показано здесь.

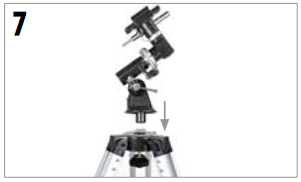

Найдите экваториальную монтировку и поместите основание монтировки через отверстие в центре монтажной платформы штатива.
Снизу монтажной платформы штатива вкрутите прикрепленный монтажный болт в отверстие на нижней части экваториальной монтировки.

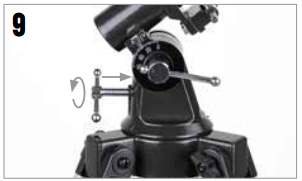

Найдите приблизительную широту вашего места наблюдения в Интернете или на карте. Затем вкрутите винт регулировки широты в экваториальную монтировку, пока ваша широта не будет указана на шкале широты.

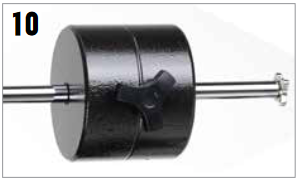

Найдите штангу противовеса и противовес. Сдвиньте противовес наполовину вниз по штанге противовеса.

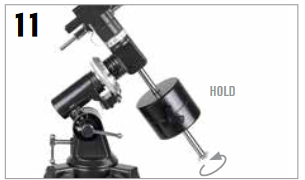

Удерживая противовес одной рукой, совместите штангу противовеса с монтировкой. Другой рукой поворачивайте штангу противовеса до упора. Затяните фиксирующий винт противовеса, чтобы удерживать противовес на месте.

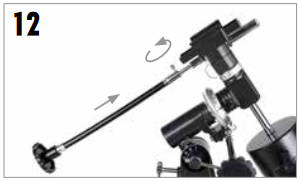

Наденьте хромированный конец тросиков тонкой настройки на вал шестерни экваториальной монтировки. Обязательно совместите установочный винт с плоским участком на валу. Затяните винт, чтобы зафиксировать его на месте.

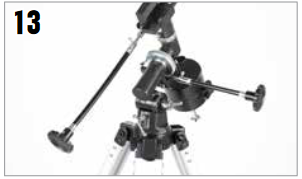

Трос должен быть прикреплен к оси прямого восхождения, а другой трос — к оси склонения. Затяните винт, чтобы зафиксировать трос на месте.

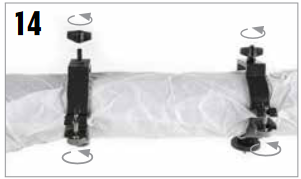

Снимите кольца трубы с трубы телескопа, ослабив фиксирующие ручки по бокам каждого кольца. Затем снимите две ручки на нижней части каждого кольца трубы.

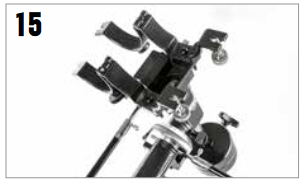

Вставьте кольца трубы в отверстия в верхней части монтировки и закрепите их с помощью ручек, которые вы сняли с нижней части каждого кольца.

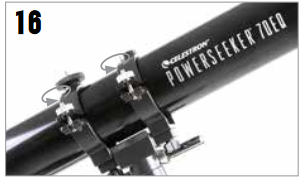

Поместите трубу телескопа обратно в кольца трубы и закрепите фиксирующие ручки, чтобы удерживать ее на месте. Передняя часть трубы должна быть расположена над узлом противовеса.

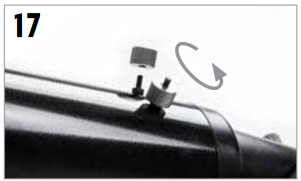

Снимите накатанные гайки со шпилек с резьбой на конце трубы телескопа со стороны фокусировщика.

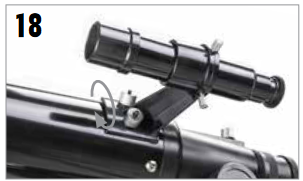

Найдите искатель и снимите пластиковые колпачки с передней и задней частей линзы. Ориентируйте искатель так, чтобы большая линза была направлена к передней части трубы, как показано здесь. Поместите искатель над отверстиями на трубе и затяните его накатанными гайками.

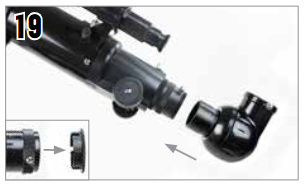

Ослабьте винты на фокусировщике, чтобы они не перекрывали внутренний диаметр фокусировщика. Снимите пластиковый колпачок, закрывающий конец фокусировщика. Вставьте диагональ в фокусировщик и затяните установочный винт.

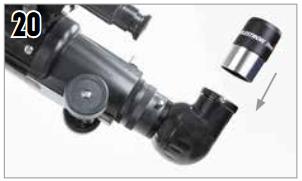

Снимите колпачок и вставьте 20-мм окуляр в диагональ и затяните установочный винт.

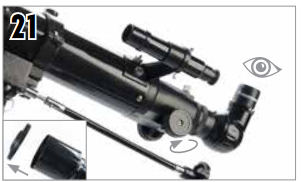

Снимите крышку объектива с передней части телескопа. Чтобы наблюдать, смотрите в окуляр, как показано выше. Сфокусируйте изображение, поворачивая ручки под фокусировщиком.

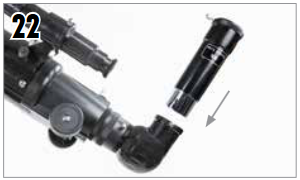

Для дополнительного увеличения вы можете использовать прилагаемую 3-кратную линзу Барлоу. Поместите линзу Барлоу в фокусировщик вместо окуляра. Снимите колпачок с линзы Барлоу.
Затем вставьте окуляр в линзу Барлоу и затяните установочные винты, чтобы зафиксировать его на месте.

ПРЕДУПРЕЖДЕНИЕ О СОЛНЦЕ: Никогда не пытайтесь смотреть на Солнце через телескоп без надлежащего солнечного фильтра.
НУЖНА ПОМОЩЬ?
Обратитесь в службу технической поддержки Celestron
celestron.com/pages/technical-support

ВЫРАВНИВАНИЕ ИСКАТЕЛЯ

Искатель — одна из самых важных частей вашего телескопа. Он помогает вам находить объекты и центрировать их в окуляре. При первой сборке телескопа необходимо выровнять искатель по основной оптике телескопа. Лучше всего это делать днем*.
*
ПРЕДУПРЕЖДЕНИЕ О СОЛНЦЕ!
Никогда не пытайтесь смотреть на Солнце через телескоп без надлежащего солнечного фильтра!

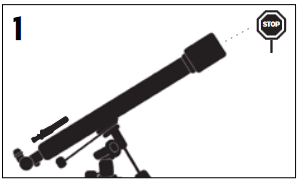

ВЫБЕРИТЕ ЦЕЛЬ
Вынесите телескоп на улицу днем и найдите легко узнаваемый объект, например, уличный фонарь, номерной знак или вывеску. Объект должен быть как можно дальше, но не менее четверти мили.
ОТЦЕНТРУЙТЕ ЦЕЛЬ В ОКУЛЯРЕ
Посмотрите в телескоп, используя 20-мм окуляр с меньшим увеличением. Перемещайте телескоп, пока выбранный вами объект не окажется в центре поля зрения. Если изображение размыто, аккуратно поворачивайте ручки фокусировки с обеих сторон телескопа, пока оно не станет четким.
ПРИМЕЧАНИЕ: Изображение в вашем телескопе может казаться перевернутым. Это совершенно нормально для астрономического телескопа.
ПОСМОТРИТЕ В ИСКАТЕЛЬ
Как только объект будет отцентрирован в вашем 20-мм окуляре, посмотрите в искатель и найдите перекрестие.
ОТРЕГУЛИРУЙТЕ ИСКАТЕЛЬ
Не перемещая телескоп, используйте три ручки для пальцев, окружающие кронштейн искателя, чтобы перемещать искатель до тех пор, пока перекрестие не появится над тем же объектом, который вы наблюдаете в 20-мм окуляр телескопа.
СОВЕТ: Попробуйте регулировать по одному винту за раз. Ослабьте один винт на пол-оборота и затяните другой на ту же величину, чтобы убедиться, что искатель надежно удерживается на месте.
ВАШ ИСКАТЕЛЬ ТЕПЕРЬ ВЫРОВНЕН!
Он не должен требовать повторного выравнивания, если его не ударили или не уронили.

ВАША ПЕРВАЯ НОЧЬ НА ЛУНЕ

Лучшая и самая простая цель для просмотра в первую очередь — Луна. Попробуйте наблюдать Луну в разные моменты ее фазового цикла. Лучшее время для наблюдения Луны — от двух дней после новолуния до нескольких дней до полнолуния. В течение этого периода вы сможете увидеть больше всего деталей в кратерах и лунных горных хребтах.

Когда Луна видна в небе, установите телескоп с установленным 20-мм окуляром.

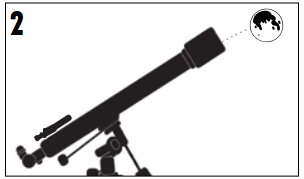

Переместите телескоп так, чтобы он был примерно направлен на Луну.
Посмотрите в искатель и найдите перекрестие. Продолжайте перемещать телескоп, пока перекрестие не появится над Луной.
Посмотрите в 20-мм окуляр телескопа. Аккуратно поворачивайте ручки фокусировки, чтобы отрегулировать резкость изображения.
Чтобы получить более крупный вид Луны, ослабьте установочные винты на фокусировщике и снимите 20-мм окуляр. Замените его 4-мм окуляром и затяните установочные винты, чтобы зафиксировать его на месте. 4-мм окуляр даст вам значительно большее увеличение, благодаря чему Луна будет казаться намного больше.
ПРИМЕЧАНИЕ: Возможно, вам потребуется отрегулировать ручки фокусировки при смене окуляров, поэтому убедитесь, что вы получаете максимально четкое изображение.
Вы можете просматривать многие другие небесные объекты, такие как планеты, звездные скопления и туманности, используя ту же технику, если знаете, где их найти в ночном небе.

Бесплатное приложение SkyPortal от Celestron для iOS и Android может помочь вам быстро и легко находить и идентифицировать широкий спектр небесных объектов.
