Въведение

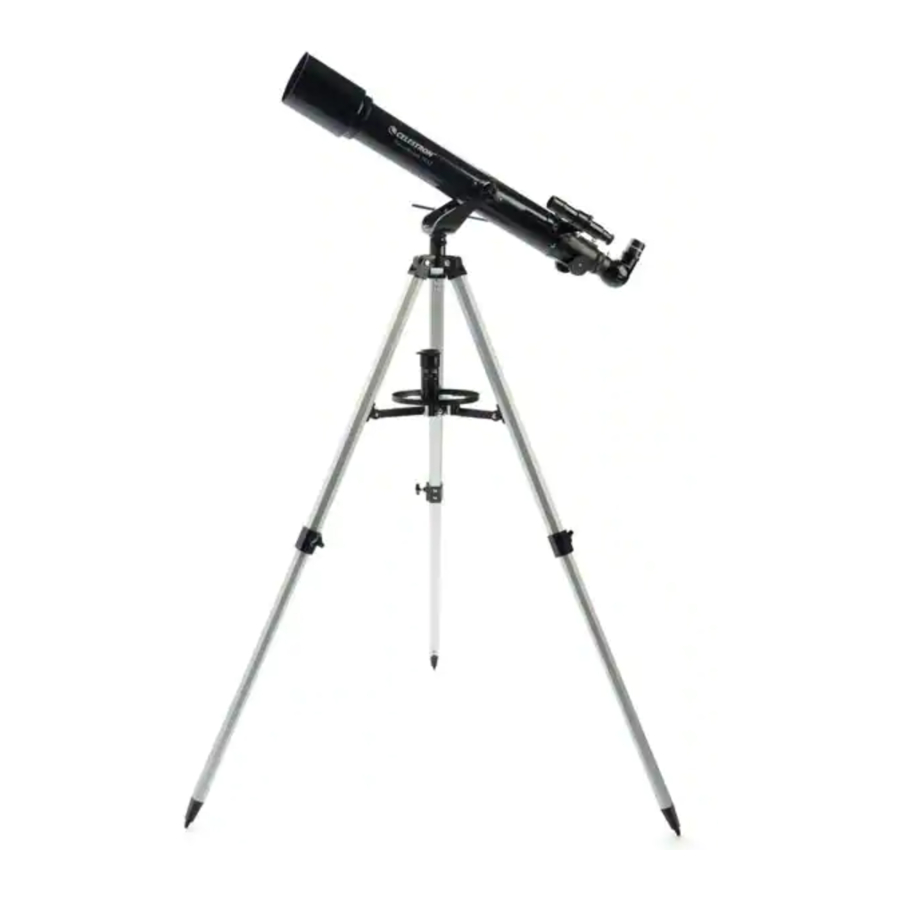

PowerSeeker 70AZ включва: оптична тръба с два резбовани удължени и натискащи се централни крака. 6 до 12 инча. Използвайте винта за затягане на всеки крак, за да закрепите монтажните болтове, триножник с централна поддържаща скоба, два окуляра, удължен крак на място. 3x Barlow lens (3x Barlow обектив), търсач, изправящ диагонал на изображението и тава за аксесоари за окуляри.

Инсталация

Разопаковайте телескопа си и се уверете, че всички части са налични. Вашият PowerSeeker 70AZ включва: оптична тръба с два резбовани монтажни болта, триножник с централна поддържаща скоба, два окуляра, 3x Barlow lens (3x Barlow обектив), търсач, изправящ диагонал на изображението и тава за аксесоари за окуляри.
За да настроите триножника, разтворете краката навън, докато се разгънат напълно, и натиснете надолу централната скоба на крака.
Удължете централната част на всеки от трите крака на триножника надолу с около 6 до 12 инча. Използвайте винта за затягане на всеки крак, за да закрепите удължения крак на място.
Проверете дали и трите крака са на еднаква височина след удължаване, за да осигурите равна платформа за телескопа.
Поставете тавата за аксесоари за окуляри върху централната скоба на крака на триножника. Завийте тавата в резбования отвор в центъра на скобата на крака, докато се фиксира напълно.
Ако е необходимо, завъртете тавата за аксесоари обратно на часовниковата стрелка, докато отворите за аксесоари не са покрити от рамената на скобата на крака, както е показано тук.
Намерете оптичната тръба и поставете прикрепения прът за управление на бавното движение в отвора на стойката.
Подравнете тръбата с отворите на стойката и закрепете тръбата към стойката с помощта на двата резбовани монтажни болта. Затегнете, за да фиксирате на място.
Отстранете набраздените гайки на резбованите стълбове в края на фокусиращото устройство на тръбата на телескопа.
Намерете търсача и отстранете пластмасовите капачки от предната и задната част на обектива. Ориентирайте търсача така, че по-дългият обектив да е обърнат към предната част на тръбата, както е показано тук. Поставете търсача върху стълбовете на тръбата и сменете набраздените гайки, за да закрепите.
Разхлабете винтовете на фокусиращото устройство, така че да не пречат на вътрешния диаметър на фокусиращото устройство. Отстранете пластмасовата капачка, покриваща края на фокусиращото устройство.
Намерете диагонала и отстранете пластмасовите капаци. Поставете цилиндъра на диагонала във фокусиращото устройство и го закрепете на място, като затегнете фиксиращите винтове.
Поставете цилиндъра на 20-милиметровия окуляр в диагонала и затегнете фиксиращия винт, като внимавате да не го затегнете прекалено.
Отстранете капачката на обектива от предната част на телескопа. За да наблюдавате, погледнете през окуляра, както е показано по-горе. Фокусирайте изображението, като завъртите копчетата под фокусиращото устройство.
За допълнително увеличение можете да използвате включения 3x Barlow lens (3x Barlow обектив). Поставете Barlow lens (Barlow обектив) в диагонала вместо окуляра. Отстранете капачката от Barlow (Barlow).
След това поставете цилиндъра на 20-милиметровия окуляр в Barlow (Barlow) и затегнете фиксиращите винтове, за да го закрепите на място.

За повече информация за този продукт или за изтегляне на ръководството с инструкции, моля, посетете съответната продуктова страница на celestron.com
СЛЪНЧЕВО ПРЕДУПРЕЖДЕНИЕ: Никога не се опитвайте да наблюдавате слънцето през който и да е телескоп без подходящ слънчев филтър.

НУЖДАЕТЕ СЕ ОТ ПОМОЩ?
Свържете се с техническата поддръжка на Celestron
celestron.com/pages/technical-support

ПОДРАВНЯВАНЕ НА ТЪРСАЧА

Търсачът е една от най-важните части на вашия телескоп. Той ви помага Търсачът е една от най-важните части на вашия телескоп. Той ви помага да намирате обекти и да ги центрирате в окуляра. Първият път, когато сглобявате вашия да намирате обекти и да ги центрирате в окуляра. Първият път, когато сглобявате вашия телескоп, трябва да подравните търсача към основната оптика на телескопа. Най-добре е телескоп, трябва да подравните търсача към основната оптика на телескопа. Най-добре е да направите това през деня*.

* СЛЪНЧЕВО ПРЕДУПРЕЖДЕНИЕ!

Никога не се опитвайте да наблюдавате слънцето през който и да е телескоп Никога не се опитвайте да наблюдавате слънцето през който и да е телескоп без подходящ слънчев филтър!

ИЗБЕРЕТЕ ЦЕЛ
Изнесете телескопа навън през деня и намерете лесно разпознаваем обект, като улично осветление, регистрационен номер или знак. Обектът трябва да е възможно най-далеч, но най-малко на четвърт миля.
ЦЕНТРИРАЙТЕ ЦЕЛТА В ОКУЛЯРА
Погледнете през телескопа, като използвате вашия 20-милиметров окуляр с по-ниска мощност. Преместете телескопа, докато избраният от вас обект се намира в центъра на изгледа. Ако изображението е размазано, внимателно завъртете копчетата за фокусиране от двете страни на телескопа, докато стане рязко фокусирано.
ЗАБЕЛЕЖКА: Изображението във вашия телескоп може да изглежда обърнато. Това е напълно нормално при астрономически телескоп.
ПОГЛЕДНЕТЕ ПРЕЗ ТЪРСАЧА
След като обектът е центриран във вашия 20-милиметров окуляр, погледнете през търсача и намерете мерника.
РЕГУЛИРАЙТЕ ТЪРСАЧА
Без да местите телескопа, използвайте трите копчета за пръсти, заобикалящи скобата на търсача, за да преместите търсача, докато мерникът се появи над същия обект, който наблюдавате в 20-милиметровия окуляр на телескопа.
СЪВЕТ: Опитайте да регулирате един винт наведнъж. Разхлабете един винт с половин оборот и затегнете друг със същото количество, за да сте сигурни, че търсачът е здраво закрепен на място.
ВАШИЯТ ТЪРСАЧ ВЕЧЕ Е ПОДРАВНЕН!
Не трябва да се налага повторно подравняване, освен ако не бъде ударен или изпуснат.

ПЪРВАТА ВИ НОЩ НАВЪН

ЛУНАТА

Най-добрата и лесна цел, която да опитате да видите първо, е Луната. Опитайте да наблюдавате Луната в различни точки от нейния фазов цикъл. Най-доброто време за наблюдение на Луната е от два дни след Новолуние до няколко дни преди Пълнолуние. През този период ще можете да видите най-много детайли в кратерите и лунните планински вериги.

Когато Луната е видима в небето, настройте телескопа си с инсталиран 20-милиметров окуляр.
Преместете телескопа така, че да сочи приблизително към Луната.
Погледнете през търсача и намерете мерника. Продължете да местите телескопа, докато мерникът се появи над Луната.
Погледнете през 20-милиметровия окуляр на телескопа. Внимателно завъртете копчетата за фокусиране, за да регулирате остротата на изображението.
ПОЗДРАВЛЕНИЯ! ВЕЧЕ НАБЛЮДАВАХТЕ ПЪРВИЯ СИ НЕБЕСЕН ОБЕКТ!

За да получите по-близък изглед на Луната, разхлабете фиксиращите винтове на фокусиращото устройство и отстранете 20-милиметровия окуляр. Заменете го с вашия 4-милиметров окуляр и затегнете фиксиращите винтове, за да го закрепите на място. 4-милиметровият окуляр ще ви даде значително по-голямо увеличение, което ще направи Луната да изглежда много по-голяма.
ЗАБЕЛЕЖКА: Може да се наложи да регулирате копчетата за фокусиране, когато сменяте окулярите, така че се уверете, че получавате възможно най-острото изображение.
Можете да видите много други небесни обекти, като планети, звездни купове и мъглявини, използвайки същата техника, ако знаете къде да ги намерите в нощното небе.

Безплатното приложение SkyPortal на Celestron за iOS и Android може да ви помогне бързо и лесно да намерите и идентифицирате широк набор от небесни обекти.
