Giriş

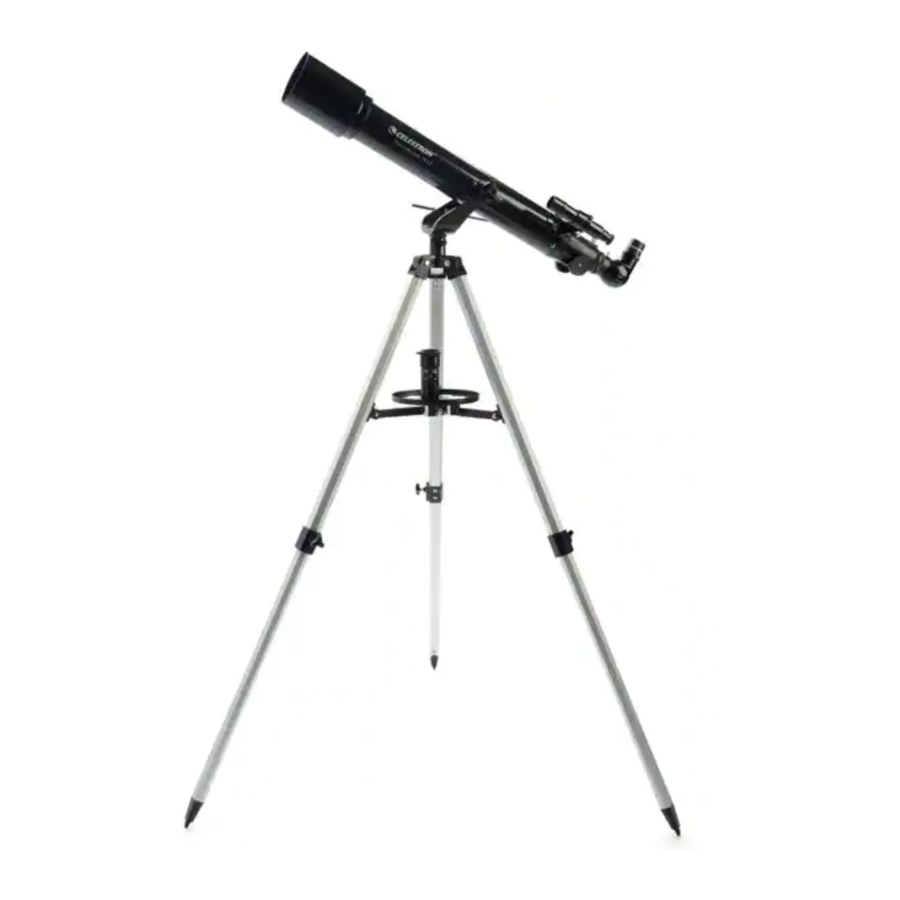

PowerSeeker 70AZ şunları içerir: iki adet dişli montaj cıvatası olan bir optik tüp, orta destek braketli bir tripod, iki göz merceği, 3x Barlow lens, bir bulucu dürbün, bir dik görüntü diyagonali ve bir göz merceği aksesuar tepsisi.

Kurulum

Teleskobunuzu ambalajından çıkarın ve tüm parçaların mevcut olduğunu doğrulayın. PowerSeeker 70AZ şunları içerir: iki adet dişli montaj cıvatası olan bir optik tüp, orta destek braketli bir tripod, iki göz merceği, bir 3x Barlow lens, bir bulucu dürbün, bir dik görüntü diyagonali ve bir göz merceği aksesuar tepsisi.
Tripodu kurmak için, ayakları tamamen açılana kadar dışarı doğru yayın ve orta ayak desteğini aşağı doğru itin.
Üç tripod ayağının orta kısmını yaklaşık 6 ila 12 inç aşağı doğru uzatın. Uzatılmış ayağı yerinde sabitlemek için her ayaktaki sıkma vidasını kullanın.
Teleskop için düz bir platform sağlamak üzere uzatıldığında her üç ayağın da aynı yükseklikte olduğundan emin olun.
Göz merceği aksesuar tepsisini tripodun orta ayak desteğinin üzerine yerleştirin. Tepsiyi, tamamen oturana kadar ayak desteğinin ortasındaki dişli deliğe geçirin.
Gerekirse, aksesuar deliklerinin burada gösterildiği gibi ayak desteği kolları tarafından kapatılmaması için aksesuar tepsisini saat yönünün tersine çevirin.
Optik tüpü bulun ve takılı yavaş hareket kontrol çubuğunu montaj üzerindeki deliğe yerleştirin.
Tüpü montaj üzerindeki deliklerle hizalayın ve iki dişli montaj cıvatasını kullanarak tüpü montaja sabitleyin. Yerinde sabitlemek için sıkın.
Teleskop tüpünün odaklayıcı ucundaki dişli direklerdeki tırtıllı somunları çıkarın.
Bulucu dürbünü bulun ve merceğin ön ve arkasındaki plastik kapakları çıkarın. Bulucu dürbünü, daha uzun mercek burada gösterildiği gibi tüpün ön tarafına bakacak şekilde yönlendirin. Bulucu dürbünü tüp üzerindeki direklerin üzerine yerleştirin ve sabitlemek için tırtıllı somunları değiştirin.
Odaklayıcı üzerindeki vidaları, odaklayıcının iç çapını engellemeyecek şekilde gevşetin. Odaklayıcının ucunu kapatan plastik kapağı çıkarın.
Diyagonali bulun ve plastik kapakları çıkarın. Diyagonalin gövdesini odaklayıcıya yerleştirin ve ayar vidalarını sıkarak yerinde sabitleyin.
20 mm'lik göz merceğinin gövdesini diyagonale yerleştirin ve aşırı sıkmamaya dikkat ederek ayar vidasını sıkın.
Teleskobun önündeki mercek kapağını çıkarın. Gözlemlemek için, yukarıda gösterildiği gibi göz merceğinden bakın. Görüntüyü odaklamak için odaklayıcının altındaki düğmeleri çevirin.
Ek büyütme için, birlikte verilen 3x Barlow lensini kullanabilirsiniz. Barlow lensini göz merceği yerine diyagonale yerleştirin. Barlow'dan kapağı çıkarın.
Ardından, 20 mm'lik göz merceğinin gövdesini Barlow'a yerleştirin ve yerinde sabitlemek için ayar vidalarını sıkın.

Bu ürün hakkında daha fazla bilgi için veya kullanım kılavuzunu indirmek için lütfen celestron.com adresindeki ilgili ürün sayfasını ziyaret edin.
GÜNEŞ UYARISI: Uygun bir güneş filtresi olmadan asla herhangi bir teleskopla güneşi gözlemlemeye çalışmayın.

YARDIMA MI İHTİYACINIZ VAR?
Celestron Teknik Destek ile iletişime geçin
celestron.com/pages/technical-support

BULUCU DÜRBÜNÜN HİZALANMASI

Bulucu, teleskobunuzun en önemli parçalarından biridir. Nesneleri bulmanıza ve bunları göz merceğine ortalamanıza yardımcı olur. Teleskobunuzu ilk kez monte ettiğinizde, bulucuyu teleskobun ana optiğine hizalamanız gerekir. Bunu gündüz yapmak en iyisidir*.

* GÜNEŞ UYARISI!

Uygun bir güneş filtresi olmadan asla herhangi bir teleskopla güneşi gözlemlemeye çalışmayın!

BİR HEDEF SEÇİN
Teleskobu gündüz dışarı çıkarın ve bir sokak lambası, plaka veya tabela gibi kolayca tanınabilir bir nesne bulun. Nesne mümkün olduğunca uzakta olmalı, ancak en az çeyrek mil uzakta olmalıdır.
HEDEFİ GÖZ MERCEĞİNDE ORTALAYIN
Düşük güçlü 20 mm'lik göz merceğinizi kullanarak teleskoptan bakın. Seçtiğiniz nesne görüş alanının ortasında yer alana kadar teleskobu hareket ettirin. Görüntü bulanıksa, keskin bir şekilde odaklanana kadar teleskobun her iki tarafındaki odak düğmelerini yavaşça çevirin.
NOT: Teleskobunuzdaki görüntü ters görünebilir. Bu, bir astronomik teleskopta tamamen normaldir.
BULUCU DÜRBÜNDEN BAKIN
Nesne 20 mm'lik göz merceğinizde ortalandıktan sonra, bulucu dürbünden bakın ve kıl çaprazı retikülünü bulun.
BULUCU DÜRBÜNÜ AYARLAYIN
Teleskobu hareket ettirmeden, bulucu dürbün braketinde bulunan üç parmak düğmesini kullanarak, kıl çaprazı teleskobun 20 mm'lik göz merceğinde gözlemlediğiniz aynı nesnenin üzerinde görünene kadar bulucuyu hareket ettirin.
İPUCU: Her seferinde bir vidayı ayarlamayı deneyin. Bulucu dürbünün güvenli bir şekilde yerinde tutulduğundan emin olmak için bir vidayı yarım tur gevşetin ve diğerini aynı miktarda sıkın.
BULUCU DÜRBÜNÜNÜZ ARTIK HİZALI!
Çarpılmadığı veya düşürülmediği sürece yeniden hizalama gerektirmemelidir.

İLK GECE DIŞARIDA

İlk olarak görüntülemeyi deneyeceğiniz en iyi ve en kolay hedef Ay'dır. Ay'ı evre döngüsünün farklı noktalarında gözlemlemeyi deneyin. Ay'ı görüntülemek için en iyi zaman, Yeni Ay'dan iki gün sonra başlayıp Dolunay'dan birkaç gün öncesine kadardır. Bu süre zarfında, kraterlerde ve ay dağ sıralarında en fazla ayrıntıyı görebileceksiniz.

Gökyüzünde Ay görünürken, teleskobunuzu 20 mm'lik göz merceği takılı olarak kurun.
Teleskobu kabaca Ay'a doğru bakacak şekilde hareket ettirin.
Bulucu dürbünden bakın ve kıl çaprazı retikülünü bulun. Kıl çaprazı Ay'ın üzerinde görünene kadar teleskobu hareket ettirmeye devam edin.
Teleskobun 20 mm'lik göz merceğinden bakın. Görüntünün keskinliğini ayarlamak için odak düğmelerini yavaşça çevirin.
TEBRİKLER! ARTIK İLK GÖK CİSMİNİZİ GÖZLEMLEDİNİZ!

Ay'a daha yakından bakmak için, odaklayıcı üzerindeki ayar vidalarını gevşetin ve 20 mm'lik göz merceğini çıkarın. Yerine 4 mm'lik göz merceğinizi takın ve yerinde sabitlemek için ayar vidalarını sıkın. 4 mm'lik göz merceği size önemli ölçüde daha fazla büyütme sağlayacak ve Ay'ın çok daha büyük görünmesini sağlayacaktır.
NOT: Göz merceklerini değiştirdiğinizde odak düğmelerini ayarlamanız gerekebilir, bu nedenle mümkün olan en keskin görüntüyü aldığınızdan emin olun.
Gece gökyüzünde nerede bulacağınızı biliyorsanız, aynı tekniği kullanarak gezegenler, yıldız kümeleri ve bulutsular gibi diğer birçok gök cismini görüntüleyebilirsiniz.

Celestron'un iOS ve Android için ücretsiz SkyPortal uygulaması, çok çeşitli gök cisimlerini hızlı ve kolay bir şekilde bulmanıza ve tanımlamanıza yardımcı olabilir.
